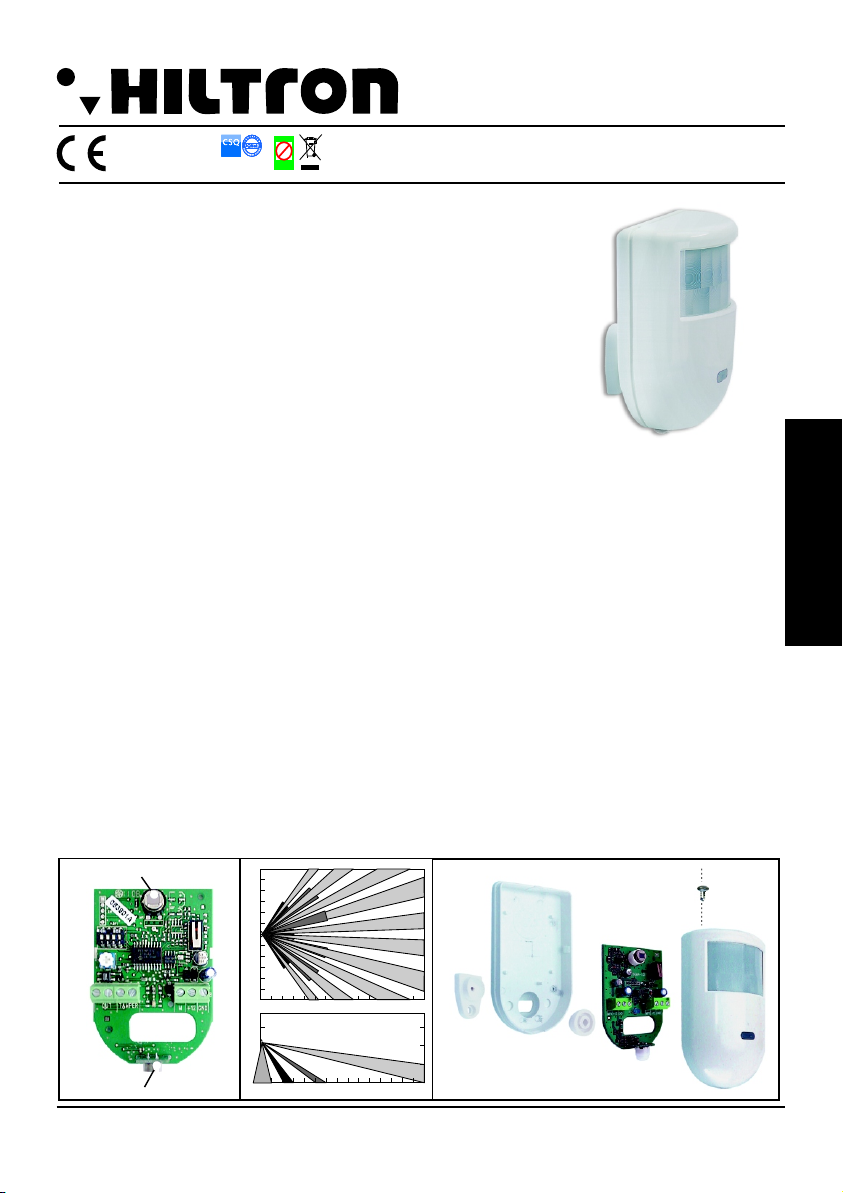

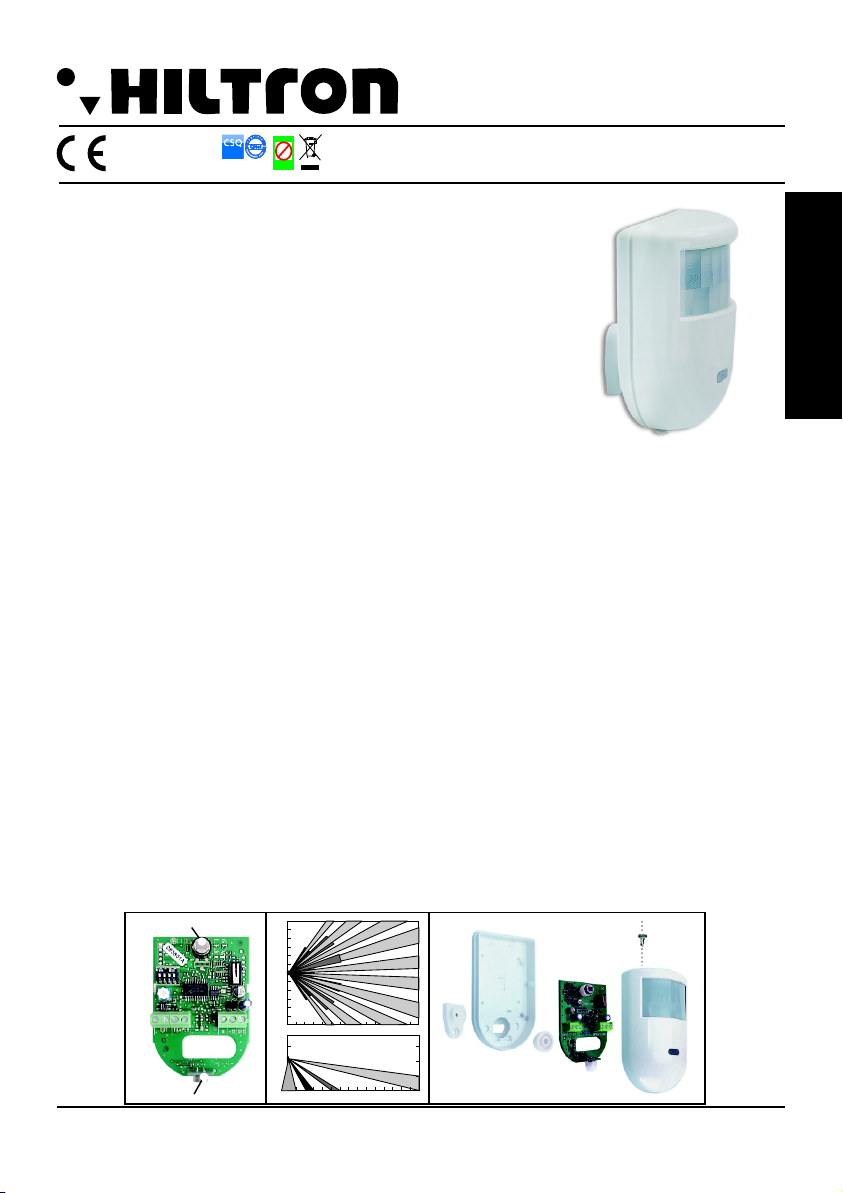

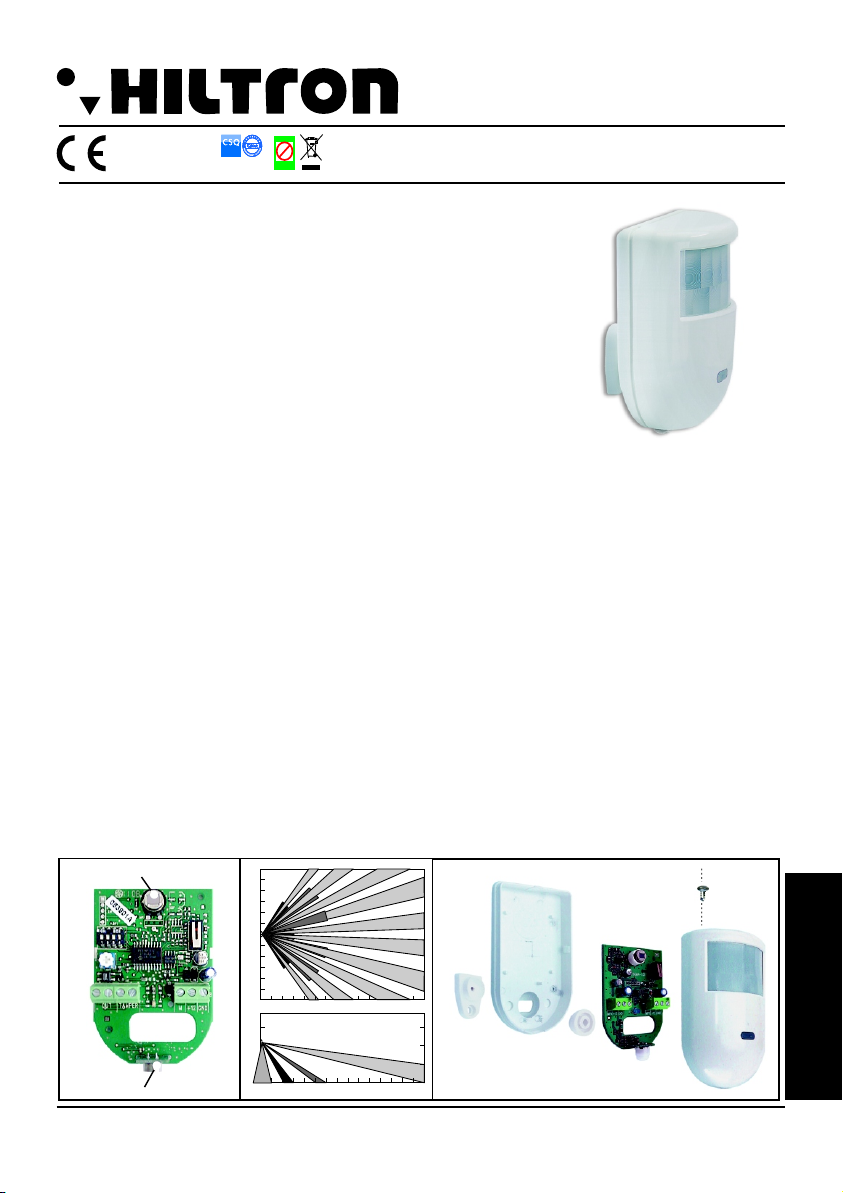

IRIS2
Rivelatore volumetrico doppio IR antistrisciamento
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
Il rivelatore volumetrico IRIS è dotato di una circuiteria realizzata in tecnologia SMT per garantire maggiore stabilità in fase di utilizzo e
maggiore immunità ai disturbi elettromagnetici.
La regolazione della sensibilità ne consente l’installazione in qualsiasi ambiente che necessiti di una protezione volumetrica discreta e
sicura.
La funzione "Memoria Allarme" segnalata dal LED incorporato consente di riconoscere quale rivelatore ha causato l'allarme quando più
rivelatori sono installati in serie sulla stessa zona; il collegamento del positivo interrotto (+12V Int.) della centrale, sevirà ad azzerare tale
funzione ad ogni reinserimento dell'impianto antifurto.
Sensoredigitaleadoppioelemento(Digipyro™):2
Completodisnodoanti-disorientamento
Bloccodichiusuraavite
Segnalazionelocaledimemoriaallarmeescludibile
Funzionamento"Contaimpulsi"conresetautomatico
Livellidisensibilitàselezionabili:4
Tamperdiprotezioneantiapertura
ElevataimmunitàaRF:30Vm
Tensionenominaledialimentazione:12Vcc±10%
Assorbimentomassimo:10mA
Fascidellalente:17(su3livelliorizzontali)+3(su1livelloverticale)
Livellidellalente:3
Angolodicoperturafrontale(PIR):H:120°;V: 60°
Angolodicoperturaanti-strisciamento(PIR):H:85°;V:60°
Copertura:max.15mt
LEDdisegnalazioneescludibile
UsciterelèastatosolidoNC100mA,50Vccmax:1
Tempostabilizzazioneiniziale:60"
Temperaturadifunzionamento:+5°C÷+40°C
Gradodisicurezza:1
Classeambiantele:2
Dimensioni(L)x(A)X(H):59x99x60
ConformenormeCEIEN50131-1
INSTALLAZIONE
Fissare la base dello snodo al muro dopo aver forato ed applicato il tassello. Assicurarsi che la base dello snodo
sia fissata in maniera affidabile, controllando che la superfice del muro sia liscia e non soggetta a vibrazioni.
Aprire il rivelatore e fissare la base allo snodo. Serrare la vite nello snodo dopo aver orientato il rivelatore
NOTA: Non orientare il rivelatore verso finestre e oggetti che potrebbero produrre rapidi sbalzi di temperatura come termosifoni,
radiatori elettrici, condizionatori d'aria, fiamme libere, etc. Evitare anche l'installazione in prossimità
di essi.

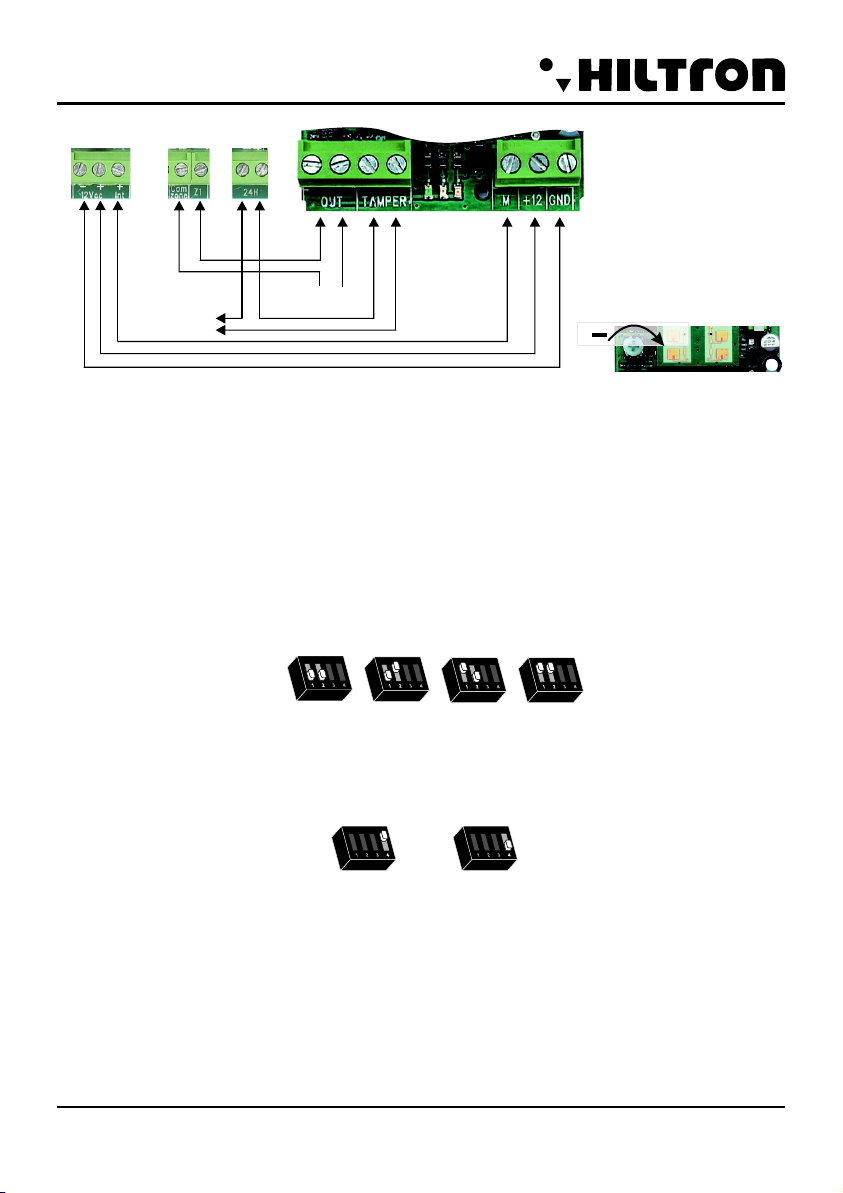

Effettuare i collegamenti secondo lo schema riportato di seguito:
il morsetto M può essere collegato al +INT della centrale antifurto se si desidera attivare la funzione memoria
allarme, altrimenti va lasciato non connesso.
ATTENZIONE:Non toccare i sensori piroelettrici con le dita!
Richiudere il frontale dell'apparecchio inserendolo prima in basso sulla lente semisferica poi accostandolo in alto fino allo scatto, ed
inserire la vite di sicurezza come indicato nella figura.
PIR antistrisciamento
PIR frontale
12
mt 3 6 15
2,2
mt 3 6 15
Azienda con Sistema di
gestione per la Qualità
UNI EN ISO 9001:2000
Azienda con Sistema di
gestione per la Qualità
UNI EN ISO 9001:2000
Azienda con Sistema di
gestione per la Qualità
UNI EN ISO 9001:2000
Azienda con Sistema di
gestione per la Qualità
UNI EN ISO 9001:2000
Pb
Lead free
RoHS
compliant
Pb
Lead free
RoHS
compliant
Pb
Lead free
RoHS
compliant
Pb
Lead free
RoHS
compliant
RAEE
EMC/2006/95/CE
Made in Italy

IRIS2 - Manuale per l'utente
FUNZIONAMENTO
ACCENSIONE
Applicando la tensione di alimentazione si accende fisso per circa 30 secondi il LED ROSSOdurante la fase di stabilizzazione del circuito.
Questa funzionalità impedisce di mettere fuori uso il sensore mascherando soltanto una delle due tecnologie di rilevazione di movimento e protegge il rivelatore da
possibili effrazioni.
CONTAIMPULSI
!Se il numero di impulsi è programmato a uno, il rivelatore attiva subito anche l'uscita OUT (apertura dei contatti) e segnala la rilevazione alla centrale antifurto.
!Se il numero di impulsi programmati è maggiore di uno, il LED rosso segnala con un lampeggio la prima rilevazione poi rimane interdetto per circa due secondi.
!Se persiste lo stato di rivelazione movimento o si verifica un nuovo evento nei 15 secondi successivi il LED rosso ripete la segnalazione.
!Ogni flash da parte del LED ROSSO viene conteggiato. Superato il livello impostato nel contaimpulsi il LED ROSSO si accende e il relè si eccita generando l’allarme.
NOTA: Trascorsi circa 15 secondi da una rilevazione, il contatore di impulsi si azzera.
Quando il numero di segnalazioni impulso raggiunge il numero programmato, il LED rosso si accende fisso e viene aperto il contatto OUT per segnalare
l'allarmeallacentraleantifurto.
SWITCH1/SWITCH2Posizionare i dip-switch secondo il valore desiderato:
NOTA: Trascorsi circa 15 secondi da una rilevazione, il contatore di impulsi si azzera.
ESCLUSIONELEDSEGNALAZIONE
Portando il dip switch 4 in ON (SW=ON) vengono disabilitate le segnalazioni di rivelazione e di allarme dei LED. Le uniche segnalazioni ancora attive sono il lampeggio
iniziale in fase di accensione del rivelatore e il lampeggio per l'attivazione dell'ingresso memoria.
MEMORIAALLARME
Questa funzione permette di identificare quale rivelatore ha generato un allarme.
Per attivare la memoria allarme collegare l’ingresso “M” all’uscita “+INT” della centrale antifurto.
Funzionamento LED rosso (memoria allarme)
!Lampeggio lento (5 sec.): inserimento.
!Lampeggio veloce: segnalazione della rivelazione del sensore con memoria allarme attiva.
!Acceso fisso: segnalazione della rivelazione del sensore senza memoria allarme attiva.
NOTA: La cancellazione della memoria allarme avviene automaticamente dopo 5 secondi dall’inserimento dell’impianto. L’attivazione avviene dopo 15
ON
SW1=OFF
SW2=OFF
1 Impulso
ON
SW1=OFF
SW2=ON
2 Impulsi
ON
SW1=ON
SW2=OFF
3 Impulsi
ON
SW1=ON
SW2=ON
4 Impulsi
SW4=ON
(attivata esclusione)
ON
SW4=OFF
(disattivata esclusione)
ON
2
