Hirschmann GPS 2400 CELL/FME/3.0 User manual

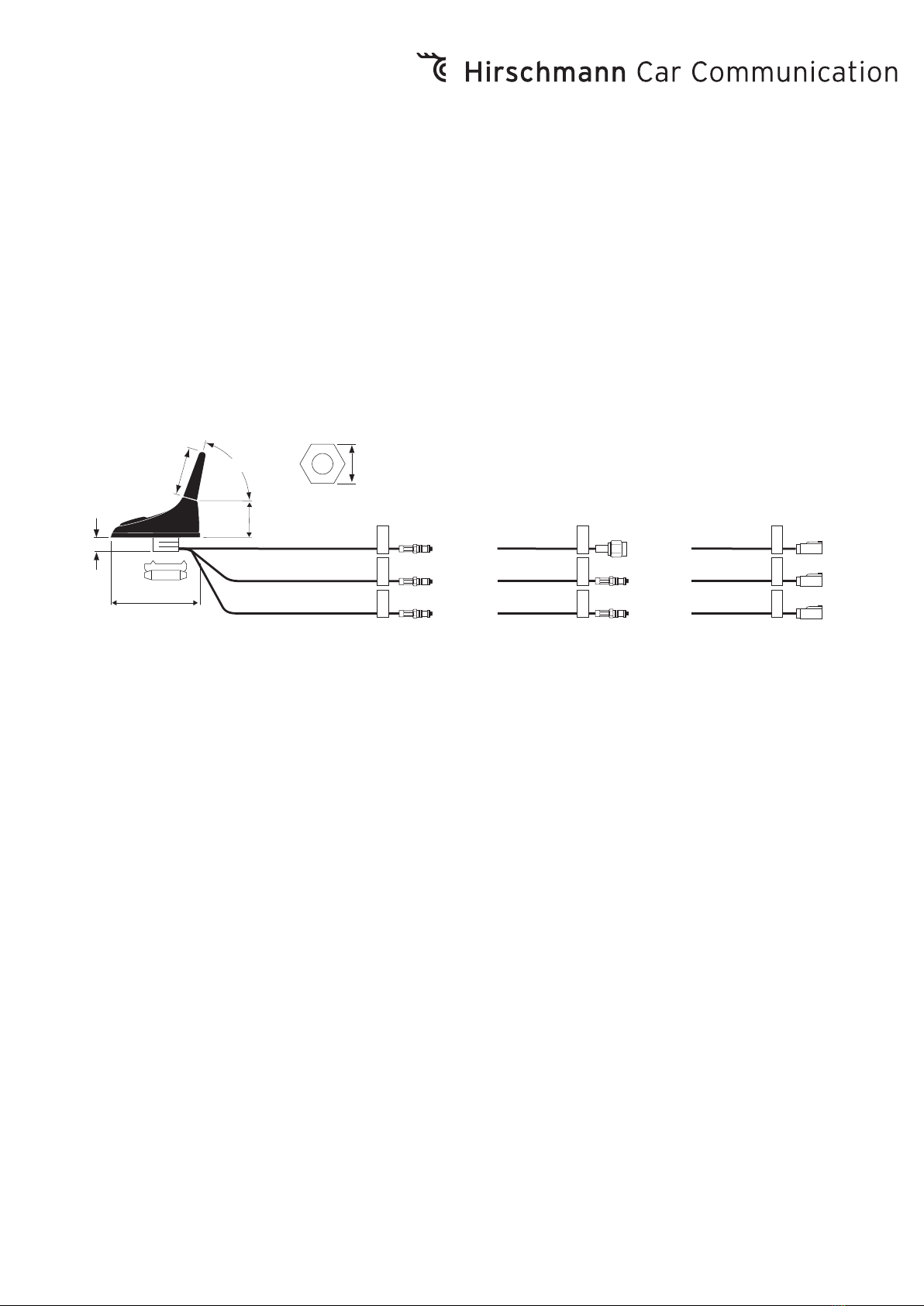

49 mm/1.9in.
74°
SW 22
GPSCELLWLAN
42 mm
1.65 in.
12 mm/0.47 in.
81 mm/3.19 in.
RG 174 3000 mm/118 in.
RG 174 3000 mm/118 in.
RG 174 3000 mm/118 in.
GPSCELLWLAN
5000 mm/197 in.
5000 mm/197 in.
5000 mm/197 in. SMA male
FME female
FME female
FME female
FME female
FME female
...-001 ...-002
GPSCELLWLAN
5000 mm/197 in.
5000 mm/197 in.
5000 mm/197 in.
...-003
FAKRA female,
Code C, blue
FAKRA female,
Code D, bordeaux
FAKRA female,
Code E, green
Montagean eitung
Kombi-Dachantenne
Installation Instructions
Co bined Roof Mount Antenna
Instruction de ontage
Antenne de toit co biné
GPS 2400 CELL/FME/3.0
Bestell-Nr. / Ord. code / N° de cde.
602 392-001
Für Fahrzeug-Navigations-Systeme, Flotten-
management-Systeme, Verkehrsführungs-
Systeme, Fahrzeugortung und Wireless LAN.
For Car Navigation Systems, Fleet Manage-
ment Systems, Traffic Guidance Systems,
Vehicle Location and Wireless LAN.
Pour systèmes de navigation, Systèmes de
gestion de flottes de véhicules, Systèmes de
radioguidage routier, Systèmes de
localisation et Wireless LAN.
Technische Änderungen vorbehalten.
Besti ungsge ässer Gebrauch:
Dieses Produkt ist ausschliesslich für den
Verbau in Automobilen bestimmt und dient
zum Senden bzw. Empfangen von Funksignalen
im jeweils definierten Frequenzbereich.
Dieses Produkt ist nach seiner Verwendung
entsprechend den aktuellen Entsorgungsvor-
schriften Ihres Landkreises / Landes / Staates
als Elektronikschrott einer geordneten Ent-
sorgung zuzuführen.
Die beschriebenen Leistungsmerkmale sind nur
dann verbindlich, wenn sie bei Vertragsab-
schluss ausdrücklich vereinbart wurden. Diese
Druckschrift
wurde von irschmann Car
Communication Gmb
auf Übereinstimmung
mit den beschriebenen Antennen und Anten-
nenzubehör (Kabel, Stecker etc.) geprüft.
Dennoch können Abweichungen hinsichtlich
der Richtigkeit oder Genauigkeit nicht aus-
geschlossen werden, sodass irschmann für
die vollständige Übereinstimmung keine
Gewähr übernimmt.
irschmann behält sich das Recht vor, den
Inhalt dieser Druckschrift ohne Ankündigung
zu ändern.
Right of modification reserved.
Nor al Use:
This product is exclusively designed for the
installation in vehicles and serve for the
emission and reception of radio signals in
each defined frequency range.
After its use, this product has to be proces-
sed as electronique scrap to a proper disposal
according to the prevailing waste disposal
regulations of your community / district /
country / state.
The performance features described here
are binding only if they have been expressly
guaranteed in the contract. This publication
has been created by irschmann Car Com-
munication Gmb according to the best of
our knowledge.
irschmann reserves the right to change
the contents of this manual without prior
notice.
irschmann can give no guarantee in respect
of the correctness or accuracy of the details
in this publication.
Sous réserve de modifications techniques
Utilisation approprié:
Ce produit est fait exclusivement pour
l'utilitsation dans les automobiles et sert
pour l'émission et la réception des signaux
dans la gamme des frequences definie.
Ce produit doit être éliminé en tant que
déchet électronique conformément au régle-
ment actuel sur l'élimination des déchets de
votre département / région / pays.
La société irschmann Car Communication
Gmb ne se porte garante de la véracité des
informations techniques que si elles ont été
spécifiées de manière expresse à la signature
du contrat.
Le contenu de ce document a été minutieuse-
ment contrôlé afin de s’assurer qu’il corres-
ponde bien aux antennes et accessoires
(câbles, connecteurs) décrits. Toutefois,
irschmann ne peut en aucun cas être tenu
responsable de l’exactitude de ces informa-
tions. irschmann se réserve le droit de
modifier sans préavis le contenu de ce docu-
ment.
GPS 2400 CELL/SMA/5.0
Bestell-Nr. / Ord. code / N° de cde.
602 392-002
GPS 2400 CELL/FAKRA/5.0
Bestell-Nr. / Ord. code / N° de cde.
602 392-003

Montage / Installation / Montage
GPSCELLWLAN
max. 5 Nm
min. 0,5 mm
max. 2,0 mm
Fig. 4
Fig. 3
Fig. 5
max. 1 mm/0.04 in.
max. 1 mm/0.04 in.
81 mm/3.19 in.
Fig. 1
15±0,2 mm/0.59±0.008 in.
15±0,2 mm/0.59±0.008 in.
Bohrung
mounting hole
perçage
1
2
Ø19±0,1mm/0.75±0.003in.
Dichtung
sealing / joint
Dichtung
sealing / joint
Bohrung
Mounting hole
Perçage
1
2
AB
Fig. 2

Technische Daten / Technical data / Dates techniques
Abmessungen / Dimensions (ohne Strahler, without rod, sans émetteur) 81 mm x 45 mm x 42 mm/3.19 x 1.77 x 1.65 in.
Gehäusematerial / ousing materials / Matériaux de boîtier PA6
Gewicht / Weight / Poids 255 g / 8.99 oz
Anzugsmoment / Tightening torque / Couple de serrage max. 5 Nm
Temperaturbereich / Temperature range / Bande de température -40 – +80°C / -40 – +176 °F
Schutzklasse / Protection class / Classe de protection IP66 (acc. IEC 60529)
GPS
Mittenfrequenz / Center frequency / Fréquence centrale 1575,42 M z
Bandbreite / Band width. / Largeur de bande ±1,023 M z (L1-band)
Rückflussdämpfung / Return loss / Affaiblisement de régularité > 12 dB
Impedanz / Impedance / Impédance 50 Ohm
Stromaufnahme / Current consumption / Consommation max. 30 mA
Gewinn / Gain typ. 2 dBic*
Verstärkung / Power gain / Amplification 24 ±4 dB
Rauschmaß / Noise figure / Facteur de bruit < 1,9 ±0,3 dB
Versorgungsspannung / Voltage supply / Tension de service 2,7 – 5,1 VDC (ferngespeist/remotely fed)
Kabeltyp / Cable type / Type de câble RG 174
Kabellänge / Cable length / Longueur de câble 001: 3000 mm/118 in.
002: 5000 mm/197 in.
003: 5000 mm/197 in.
Anschluss / Connector / Connecteur 001: FME female (for test purposes)
002: SMA male
003: FAKRA female, Code C, blue
CELLULAR
Frequenzbereich / Frequency range / Gamme de fréquences AMPS: 824 – 894 M z
GSM 900: 880 – 960 M z
GSM 1800: 1710 – 1880 M z
GSM 1900: 1850 – 1990 M z
UMTS: 1920 – 2170 M z
Impedanz / Impedance / Impédance 50 Ohm
Rückflussdämpfung / Return loss / Affaiblisement de régularité > 12 dB
Entkopplung / Decoupling / Découplage › 40 dB
Strahlersegmente / Rod section / Segment d'émetteur 1
Strahlerlänge / Rod length / Longueur d'émetteur 49 mm/1.9 in.
Gewinn Strahler / Rod gain / Gain d'émetteur 0 dB*
Belastbarkeit / Load capacity / Charge admissible max. 8 W gepulst, pulsed acc. GSM standard
pulsé selon le standard GSM
Strahler elektr. Länge / Rod wave / Longueur électrique d'émetteur 1/4
Neigung Strahler / Rod inclination / Inclination d'émetteur 74°
Kabeltyp / Cable type / Type de câble RG 174
Kabellänge / Cable length / Longueur de câble 001: 3000 mm/118 in.
002: 5000 mm/197 in.
003: 5000 mm/197 in.
Anschluss / Connector / Connecteur 001: FME female (for test purposes)
002: FME female
003: FAKRA female, Code D, bordeaux
WLAN
Frequenzbereich / Frequency range / Gamme de fréquences Bluetooth: 2400 – 2484 M z
IEEE Std. 802.11b/g: 2412 – 2484 M z
Impedanz / Impedance / Impédance 50 Ohm
Belastbarkeit / Load capacity / Charge admissible max. 1 W (acc. IEEE 802.11b/g)
Gewinn / Gain 0 dB*
Rückflussdämpfung / Return loss / Affaiblisement de régularité > 12 dB
Kabeltyp / Cable type / Type de câble RG 174
Kabellänge / Cable length / Longueur de câble 001: 3000 mm/118 in.
002: 5000 mm/197 in.
003: 5000 mm/197 in.
Anschluss / Connector / Connecteur 001: FME female (for test purposes)
002: FME female (mit Markierung, with mark)
003: FAKRA female, Code E, green
dB: gemessen gegenüber lambda/4 monopol / referenced to a lambda/4 monopol / mesuré par rapport à une antenne monopole quart
d’ondes
dBic: gemessen gegenüber Isotropen-Strahler, zirkulare Polarisation / referenced to an isotropic radiator, circular polarization /
mesuré par rapport à radiateu risotrope, polarisation circulaire
