Hitachi DH 36DBL User manual
使用说明书
Handling instructions
保留备用
Keep for future reference
中 文
English
DH36DBL
充电式锤钻
Cordless Rotary Hammer
DH 36DBL •DH 36DBQL
DH 36DBML
000BookDH36DBL.indb1000BookDH36DBL.indb1 2017/07/0714:07:132017/07/0714:07:13
中文
2
电动工具通用安全警告
警告！
阅读所有警告和所有说明。
保存所有警告和说明书以备查阅。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
c) 让儿童和旁观者离开后操作电动工具。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的
电动工具不能使用任何转换插头。
b) 避免人体接触接地表面，如管道、散热片和冰箱。
c) 不得将电动工具暴露在雨中或潮湿环境中。
目次
电动工具通用安全警告...............................2
充电式锤钻安全警告....................................4
其它安全警告...................................................5
锂离子电池使用注意事项..........................6
锂离子电池运输..............................................7
符号.......................................................................8
规格.......................................................................8
标准附件.............................................................9
用途....................................................................10
排屑装置（DH36DBML） ..........................10
电池的拆卸／安装法.................................10
充电....................................................................10
作业之前..........................................................13
使用方法..........................................................16
操作上的注意事项......................................20
反作用力控制................................................20
润滑....................................................................21
维护和检查.....................................................21
选择附件..........................................................23
000BookDH36DBL.indb2000BookDH36DBL.indb2 2017/07/0714:07:142017/07/0714:07:14
3
中文
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保
护器（ＲＣＤ）。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。
当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
b) 使用个人防护装置。始终佩戴护目镜。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时
处于关断位置。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动
部件。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使
用得当。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插
头和／或使电池盒与工具脱开。
000BookDH36DBL.indb3000BookDH36DBL.indb3 2017/07/0714:07:142017/07/0714:07:14
中文
4
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电
动工具或对这些说明不了解的人操作电动工具。
e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和
影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。
f) 保持切削刀具锋利和清洁。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和
工具的刀头等。
5) 电池式工具使用和注意事项
a) 只用制造商规定的充电器充电。
b) 只使用配有特制电池盒的电动工具。
c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、
螺钉或其他小金属物体，以防一端与另一端连接。
d) 在滥用条件下，液体会从电池中溅出 ；避免接触。如果无意间碰到了，
用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。
6) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
充电式锤钻安全警告
1. 戴好耳罩。
暴露在噪声中会引起听力损伤。
2. 如果随工具提供辅助手柄，请使用。
操作失手会引起人身伤害。
3. 在操作过程中，切削附件可能会触碰到隐藏的线缆，因此请握住电动工具的
绝缘夹持面。切削附件碰到带电导线会使工具外露的金属零件带电从而使操
作者受到电击。
000BookDH36DBL.indb4000BookDH36DBL.indb4 2017/07/0714:07:142017/07/0714:07:14
5
中文
其它安全警告
1. 勿让杂质进入充电式电池连结口内。
2. 切勿拆卸充电式电池与充电器。
3. 切勿使充电式电池短路。使电池短路将会造成很大的电流和过热，从而烧坏
电池。
4. 请勿将电池丢入火中。电池受热将会爆炸。
5. 长时间连续使用本电钻，可能会导致机体过热，对马达及开关造成损害，因
此使用本机请勿连续超过 15 分钟。
6. 请勿将异物插入充电器的通风口。若将金属异物或易燃物插入通风口的话，
将会引起触电事故或使充电器受损。
7. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的
电池乱丢。
8. 对墙壁、天花板和地板进行钻孔或钻碎作业时，应彻底查明里面是否敷设电
缆或导管。
9. 确认电源开关已切断。若电源开关接通，则安装电池后，电动工具将出其不
意地立刻转动，从而导致严重事故。
10. 作业之后的钻头仍处在高热状态下，切不可摸触，以免灼伤。
11. 使用锤钻时，应牢牢握住工具的操作柄和侧柄。否则，所产生的反作用力会
将孔钻歪，甚至会造成危险。
12. 佩戴防尘口罩
不要吸入在钻凿操作过程中产生的有害粉尘。粉尘会危机到自身和旁观者的
身体健康。
13. 确保电池已牢固安装到位。如果电池松动，则会脱落出来，导致意外。
14. 为避免意外事故，请务必关闭开关，并在更换附件、存储、搬运前或不使用
工具时取出电池。
15. 安装钻头
○ 为避免意外事故，请务必关闭开关并取出电池。
○ 当使用尖钻、钻头等工具时，请务必使用本公司原装配件。
○ 清洁钻头的柄部分。
○ 拉拽钻头以检查是否完全插紧。
16. 仅在电机完全停止时操作选择杆。如果在电机运行时操作选择杆，可能会导
致钻头工具出其不意地旋转，从而导致事故。
17. 旋转 + 锤钻
DH36DBQL: 使用钻头固定器
( 标准附件 )
DH36DBML: 使用钻头固定器
( 标准附件 )
钻头碰到建筑物的钢筋时会立即停止转动，电动锤钻将随即转动。因此，请
旋紧侧柄，并握住操作柄和侧柄。
000BookDH36DBL.indb5000BookDH36DBL.indb5 2017/07/0714:07:142017/07/0714:07:14
中文
6
18. 只旋转
○ 利用选购的钻头夹盘及夹盘附加器 ( 选购件 ) 于木材或金属质材上钻洞。
DH36DBQL: 使用钻头夹盘固定器
( 标准附件 )
DH36DBML: 使用钻头夹盘固定器
( 标准附件 )
无排屑装置
○ 过分用力不仅无助於作业，而且会损坏钻头的刃尖，缩短钻头的寿命。
○ 从钻孔中抽出钻头时，锤钻可能会折断，所以抽出时必须小心。
○ 不要在单旋钻的功能下用锤钻钻锚孔或在混凝土上钻孔。
○ 装有钻头夹盘和夹盘附加器时，不要在旋钻和锤击模式下使用电动锤钻。这
会严重缩短机器各个部件的寿命。
19. 只锤钻
DH36DBQL: 使用钻头固定器
( 标准附件 )
DH36DBML: 使用钻头固定器
( 标准附件 )
无排屑装置
20. 请勿直视光源。这些行为可能会导致眼睛不适。
用软布仔细擦拭附着在 LED 灯镜片上的灰尘或污垢，小心不要划伤镜片。
如果划伤 LED 灯的镜片，可能会导致亮度减弱。
安装排屑装置时 , LED 灯不亮。
锂离子电池使用注意事项
为延长使用期限，锂离子电池备配停止输出的保护功能。
若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。
这并非故障，而是启动保护功能的结果。
1. 在残留的电池电力即将耗尽时，马达会停止。
在这种情况下，请立即予以充电。
2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试
着消除超过负荷的原因。之后您就可以再度使用。
3. 若电池在过载工作情况下过热，电池电力可能会中止。
在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。
此外，请留心下列的警告及注意事项。
警告！
为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。
1. 确保电池上没有堆积削屑及灰尘。
○ 在工作时确定削屑及灰尘没有掉落在电池上。
○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。
000BookDH36DBL.indb6000BookDH36DBL.indb6 2017/07/0714:07:142017/07/0714:07:14
7
中文
○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。
○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它
与金属零件（螺丝、钉子等）存放在一起。
2. 请勿以钉子等利器刺穿电池、以铁锤敲打、踩踏、丢掷电池，或将其剧烈撞击。
3. 切勿使用明显损坏或变形的电池。
4. 使用电池时请勿颠倒电极。
5. 请勿直接连接电源插座或汽车点烟器孔座。
6. 请依规定方式使用电池，切勿移作他用。
7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。
8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。
9. 在发觉有渗漏或异味时，请勿接近远离火源。
10. 请勿在会产生强烈静电的地方使用。
11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任
何异常，请立即将它从装备或电池充电器拆下，并停止使用。
注意！
1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水
充分冲洗，立刻送医。
若不加以处理，液体可能会导致眼睛不适。
2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。
上述情况可能会使皮肤受到刺激。
3. 若初次使用电池时发现生锈、异味、过热、褪色、变形及／或其它异常情况时，
请勿使用并将该电池退还给供货商或厂商。

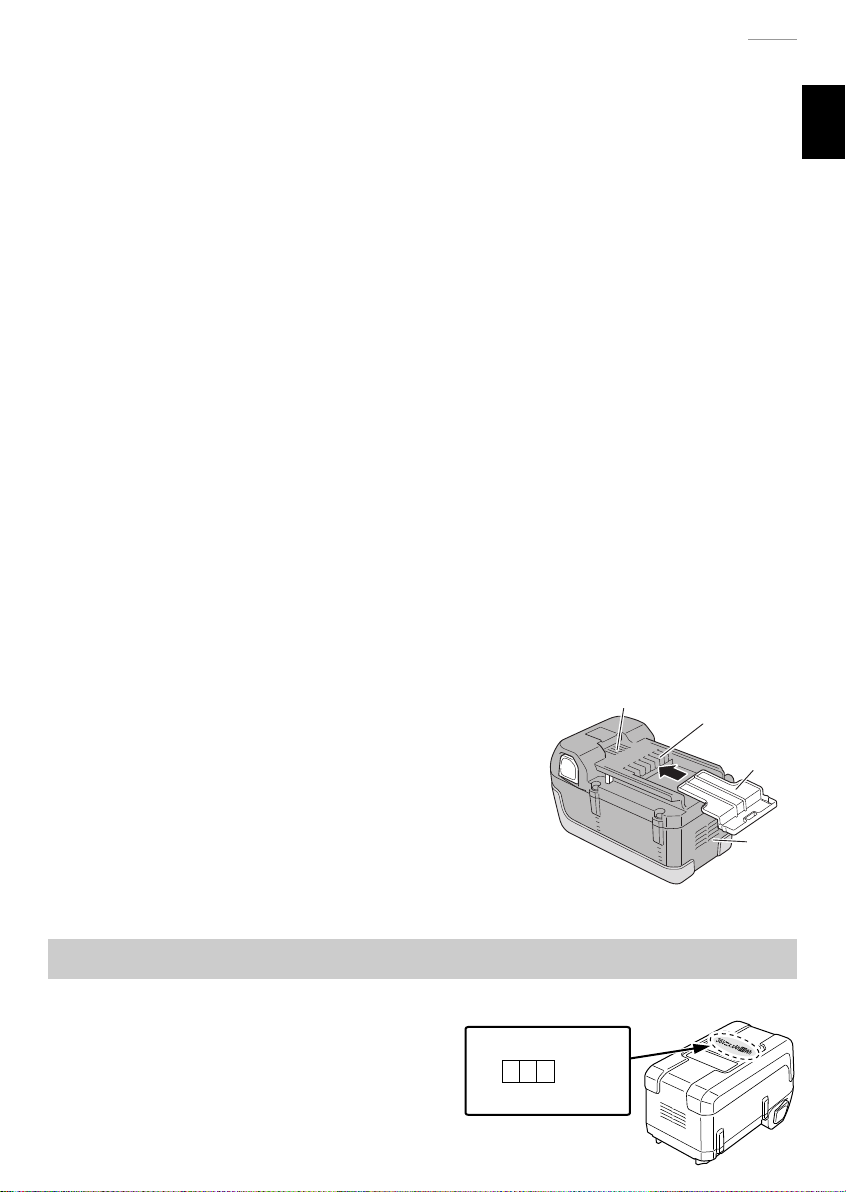

警告！
如果有导电异物进入锂电池，可能发生短路，并有
发生火灾危险的可能。请在贮存电池时，遵守如下
事项。
○ 请不要在电池盒内放置导电物体，如钉子、钢丝、
铜丝或其他电线。
○ 或者将电池装在电动工具中，或者在牢固按入
电池盖并挡住通风孔后再存放，以防止短路
（参照图 1）。
锂离子电池运输
警告！
告知运输公司，包装内包含一个锂离子电
池，告知该公司其功率输出并且要按照运
输公司的指引安排运输。
图 1
Wh
图 2
000BookDH36DBL.indb7000BookDH36DBL.indb7 2017/07/0714:07:142017/07/0714:07:14
中文
8
○ 功率输出超过 100 Wh 的锂离子电池被视作危险物品运输分类并且需要特别
申请程序。
○ 对于境外运输，您必须遵守国际法以及输入国的规章和条例。
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
规格
电动工具
充电器
000BookDH36DBL.indb8000BookDH36DBL.indb8 2017/07/0714:07:142017/07/0714:07:14
9
中文
标准附件
表1
※
※
000BookDH36DBL.indb9000BookDH36DBL.indb9 2017/07/0714:07:152017/07/0714:07:15
中文
10

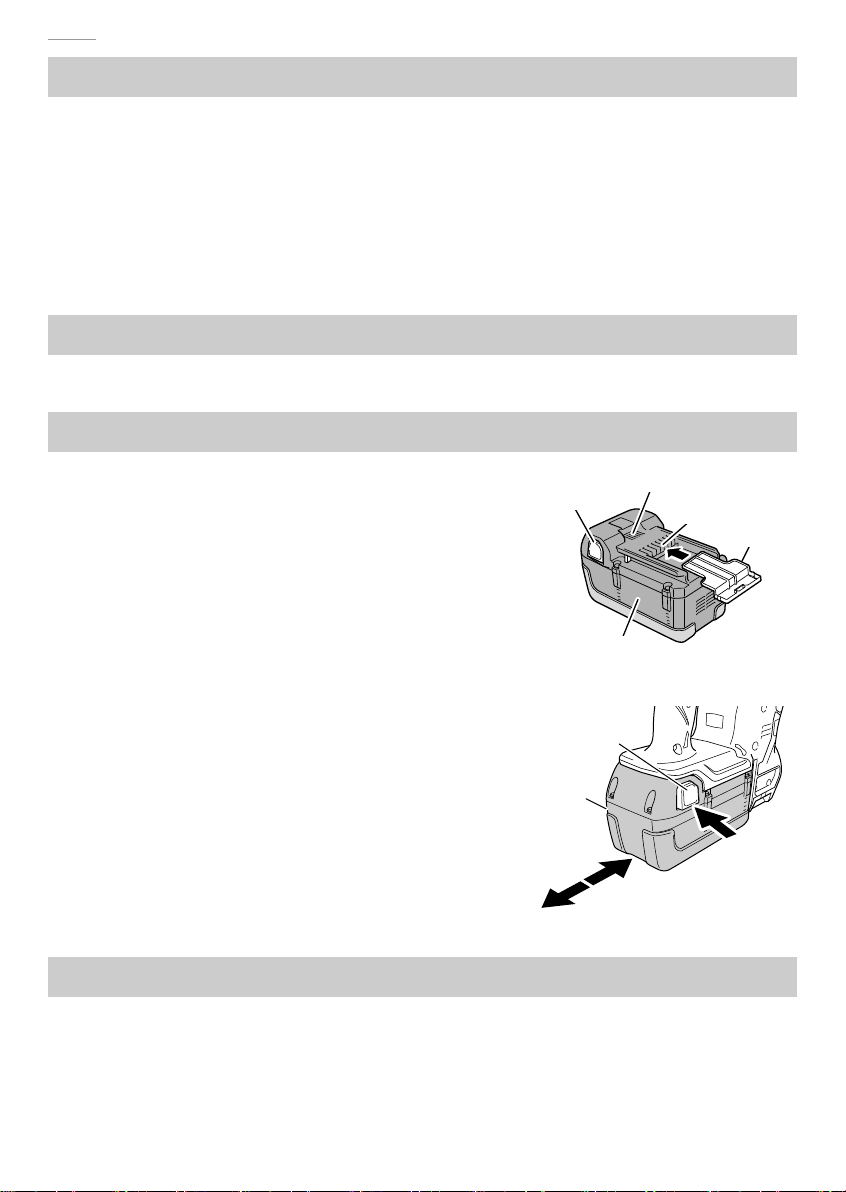

排屑装置（DH36DBML）
电池的拆卸／安装法
图 3图 4
注意！
切勿使电池短路。
图 4
充电
图 3
图 4
用途
000BookDH36DBL.indb10000BookDH36DBL.indb10 2017/07/0714:07:162017/07/0714:07:16
11
中文
图 5
表 2
●
表 2
表 2
注:
图 5
000BookDH36DBL.indb11000BookDH36DBL.indb11 2017/07/0714:07:162017/07/0714:07:16
中文
12
●
表 3
注:
表4
表 4
注:
注意！
连续使用时，电池充电器温度将提升，因此会导致出现故障。完成充电后，
下次充电前，请让电池充电器休息 15 分钟。
表 3
000BookDH36DBL.indb12000BookDH36DBL.indb12 2017/07/0714:07:162017/07/0714:07:16
13
中文
注:
注意！
○ 如果电池长时间放置在阳光直接照射的地方或者刚刚使用完毕时，电池会变
热。如果此时对电池充电，充电指示灯会点亮 1 秒钟，然后熄灭 0.5 秒钟（熄
灭 0.5 秒钟）。此时请待电池冷却后再开始充电。
○ 充电指示灯闪动 ( 闪动间隔为 0.2 秒钟 ) 时，请检查充电器的电池连接器内
是否有异物并加以清除。
若无异物，则可能电池或充电器发生故障。请带去经授权的维修中心检查。
○ 由于内置的微型计算机需要大约 3 秒钟来确认使用充电器充电的电池已取
出，所以请等待至少 3 秒钟后再将电池重新插入继续充电。如果电池在
3 秒内重新插入，电池可能无法正常充电。
作业之前
图 6
图 7, 图 8
注意！
为避免意外事故，请务必关闭开关。
注：
图 7
图 8
图 6
图 7
图 8
000BookDH36DBL.indb13000BookDH36DBL.indb13 2017/07/0714:07:172017/07/0714:07:17
中文
14
图 9 图10
图 9
图 10
注意！
○ 集尘杯和集尘器（B）是专门用于混凝土的钻孔，请勿用于金属、木材的钻孔。
○ 请将集尘器（B）完全插入主机的夹盘部。
当集尘器（B）与混凝土表面有一段距离的状态下，打开电动锤钻开关进
行工作时，集尘器（B）会跟钻头同时旋转。因此，请务必将集尘杯紧压
在混凝土表面上后再打开开关进行钻孔工作。（如将集尘器（B）用于全长
190 mm 以上的钻头时，集尘器（B）便无法贴紧混凝土表面而旋转。因此，
请将集尘器（B）与全长 166 mm，160 mm，110 mm 的钻头配套使用。）
○ 每钻 2-3 个孔后，请将粉尘丢掉。
○ 更换钻头时，请卸下集尘器（B）以后再进行。
图 11
图 11
注意！
在电动工具运转期间，无法切换按钮。要切换
按钮时，先停止电动工具运转，然后再设定按钮。
图10
图 9
图 11
000BookDH36DBL.indb14000BookDH36DBL.indb14 2017/07/0714:07:172017/07/0714:07:17
15
中文

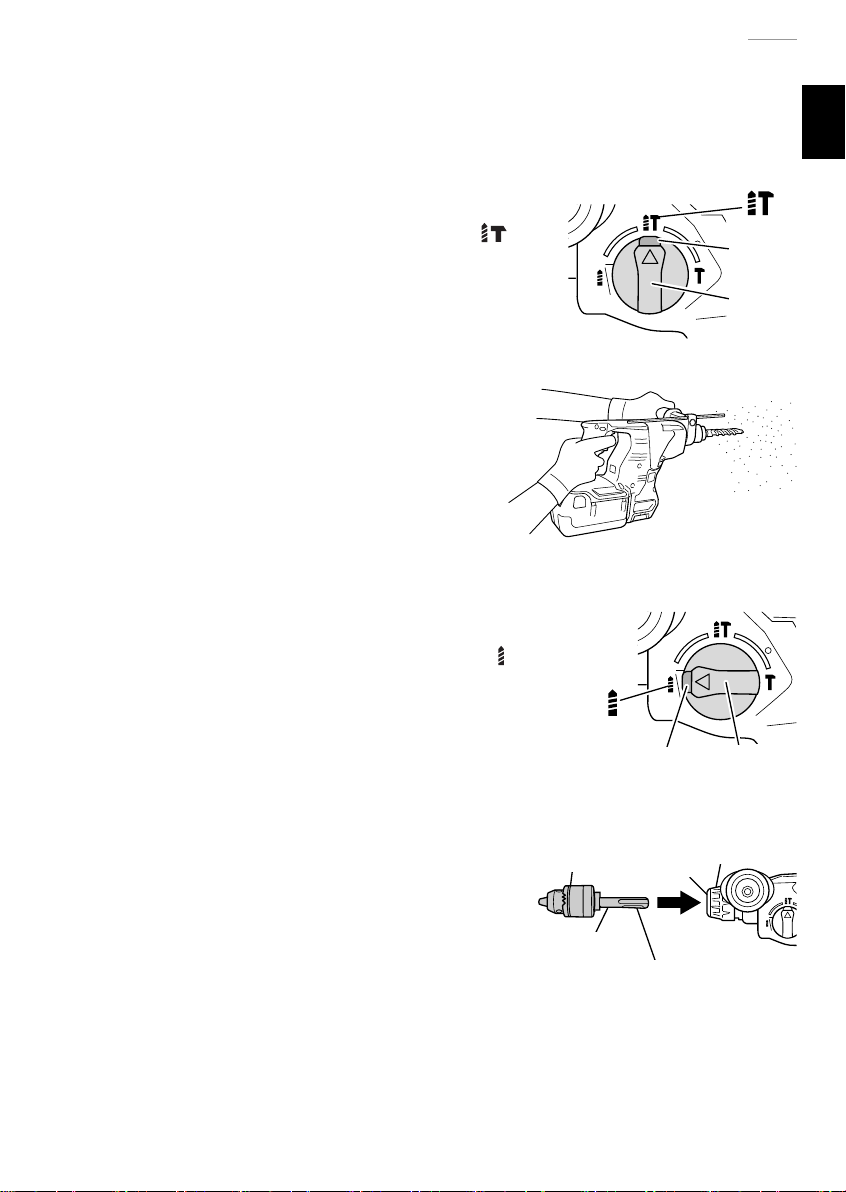

图 12
表 5
表 5
注:
图 13
图 12
图 13
000BookDH36DBL.indb15000BookDH36DBL.indb15 2017/07/0714:07:172017/07/0714:07:17
中文
16
注意！
○ 为避免意外事故，请务必关闭开关并取出电池。
○ 为避免在事故中受伤，请在更换夹盘前取下钻头工具。
<拆卸>
图 14
<安装>
图 15
使用方法
注意！
为避免意外事故，请务必关闭开关，并在安装或卸下钻头和其他零件时取出电池。
工作休息和停止工作期间，应断开电源开关。
锂离子电池使用注意事项
为延长使用期限，锂离子电池配备停止输出的保护功能。因此，如果工具过
载，马达可能停止。不过，这只是保护功能作用的结果，而不是故障。在此
情况下，松开工具的开关，消除造成过载的原因。
图 14
图 15
000BookDH36DBL.indb16000BookDH36DBL.indb16 2017/07/0714:07:172017/07/0714:07:17
17
中文

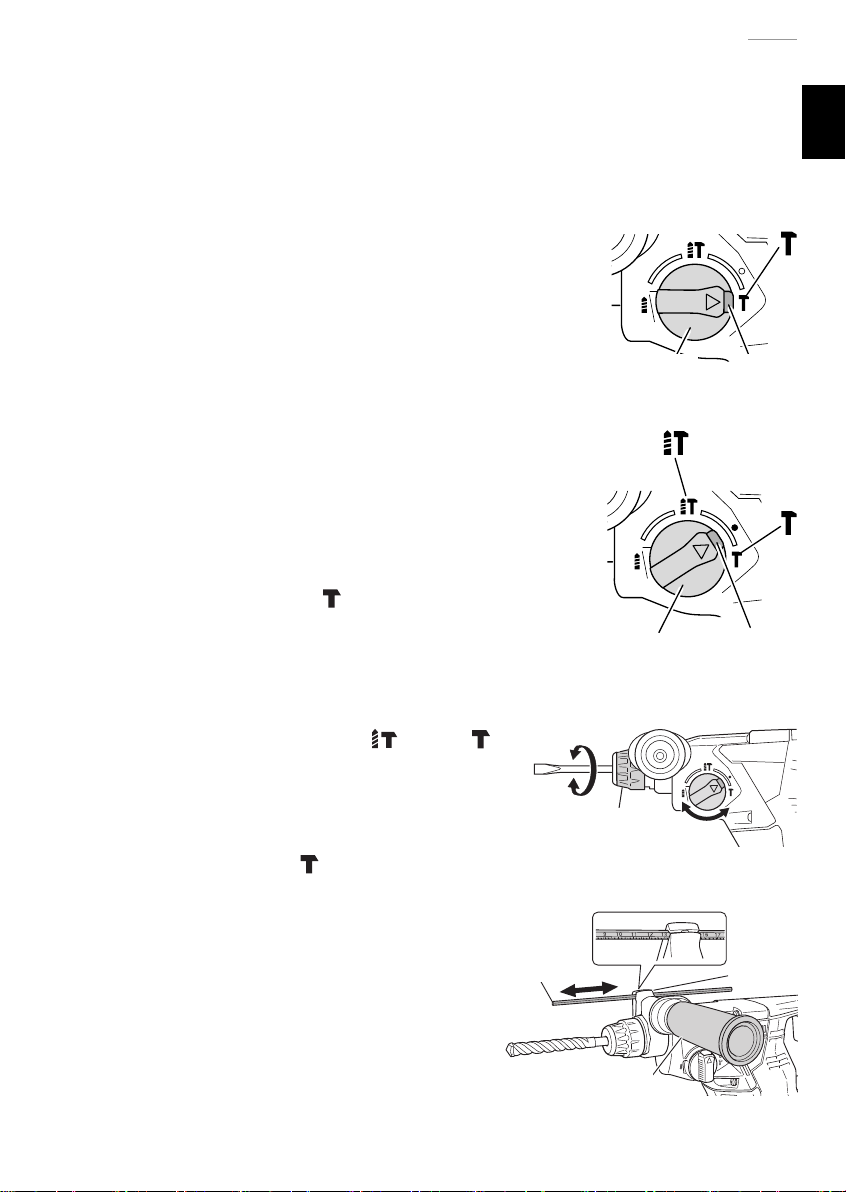

图 16
图 17
注意！
钻头碰到建筑物的钢筋时会立即停止转动。
但电动锤钻又将随即转动（如图 17），因此，
必需握紧侧柄和操作柄。
图 18
●
图 19
图 16
图 17
图 18
图 19
000BookDH36DBL.indb17000BookDH36DBL.indb17 2017/07/0714:07:172017/07/0714:07:17
中文
18
< 钻头的安装 / 拆卸 ( 图 20)>
注意！
○ 为避免意外事故，请务必关闭开关并
取出电池。
○ 安装或卸下钻头时，请小心不要被钻
头弄伤双手。
○ 使用此工具进行混凝土钻孔以外的作
业前，请务必要拆下排屑装置。（DH36DBML）
注意！
○ 过分用力不仅无助於作业，而且会损坏钻头的刃尖，缩短钻头的寿命。
○ 从钻孔中抽出钻头时，锤钻可能会折断，所以抽出时必须小心。
○ 不要在单旋钻的功能下用锤钻钻锚孔或在混凝土上钻孔。
○ 装有钻头夹盘和夹盘附加器时，不要在旋钻加锤击的功能下使用锤钻，这会
严重缩短机器各个部件的寿命。
●图 21
注意！
○ 注意不要过分加长旋螺丝的时间，否则，过大的力会损坏螺丝。
○ 旋螺丝时，锤钻要垂直对准螺丝头，否则，螺丝头或钻头会受损，或者旋转
力不能被完全传给螺丝。
图 20
B
A
图 21
000BookDH36DBL.indb18000BookDH36DBL.indb18 2017/07/0714:07:182017/07/0714:07:18
19
中文
○ 装有钻头和夹盘附加器时，不要在旋钻加锤击的功能下使用锤钻。
○ 请务必在使用前拆下排屑装置。(DH36DBML)
图 21
注意！
○ 在为木螺丝准备先导孔时，应特别注意木板的硬度。
如果孔极小或极浅，用较大的力将螺丝旋进孔的话，
有时会损坏木螺丝的螺纹。
○ 请务必在使用前拆下排屑装置。(DH36DBML)
图 22
图 23
图 24
图 22
注意！
请务必在使用前拆下排屑装置。(DH36DBML)
图 25
图 22
图 23
图 24
图 25
000BookDH36DBL.indb19000BookDH36DBL.indb19 2017/07/0714:07:182017/07/0714:07:18
中文
20
图 26
图 26
图 27
图 27
图 26
操作上的注意事项
反作用力控制
图 28
图 28
000BookDH36DBL.indb20000BookDH36DBL.indb20 2017/07/0714:07:182017/07/0714:07:18
