Hitachi CG 18DSDL User manual

中 文
English
充电式割草机
Cordless Grass Trimmer
CG 18DSDL
使用说明书
Handling instructions
保留备用
Keep for future reference
000Book_CG18DSDL_ChS.indb 1000Book_CG18DSDL_ChS.indb 1 2015/2/4 14:08:422015/2/4 14:08:42

2
中文
目次
电动工具通用安全警告...............................2
割草机安全警告..............................................4
充电式割草机的使用注意事项................5
电池和充电器注意事项...............................7
锂离子电池使用注意事项..........................8
符号.......................................................................9
规格.......................................................................9
标准附件..........................................................10
选购附件（分开销售） ..............................11
用途....................................................................11
电池的拆卸／安装法.................................11
充电....................................................................11

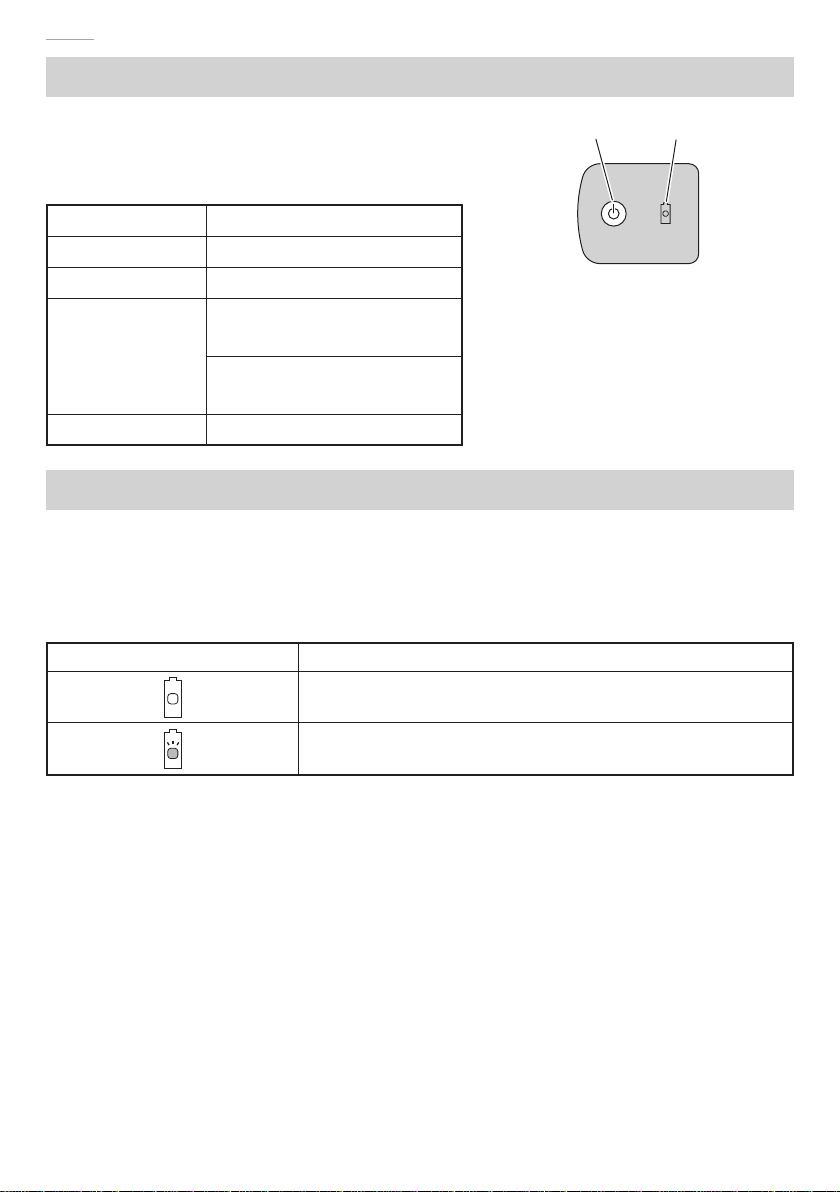

有关电源指示灯...........................................14
有关电池剩余电量指示灯.......................14

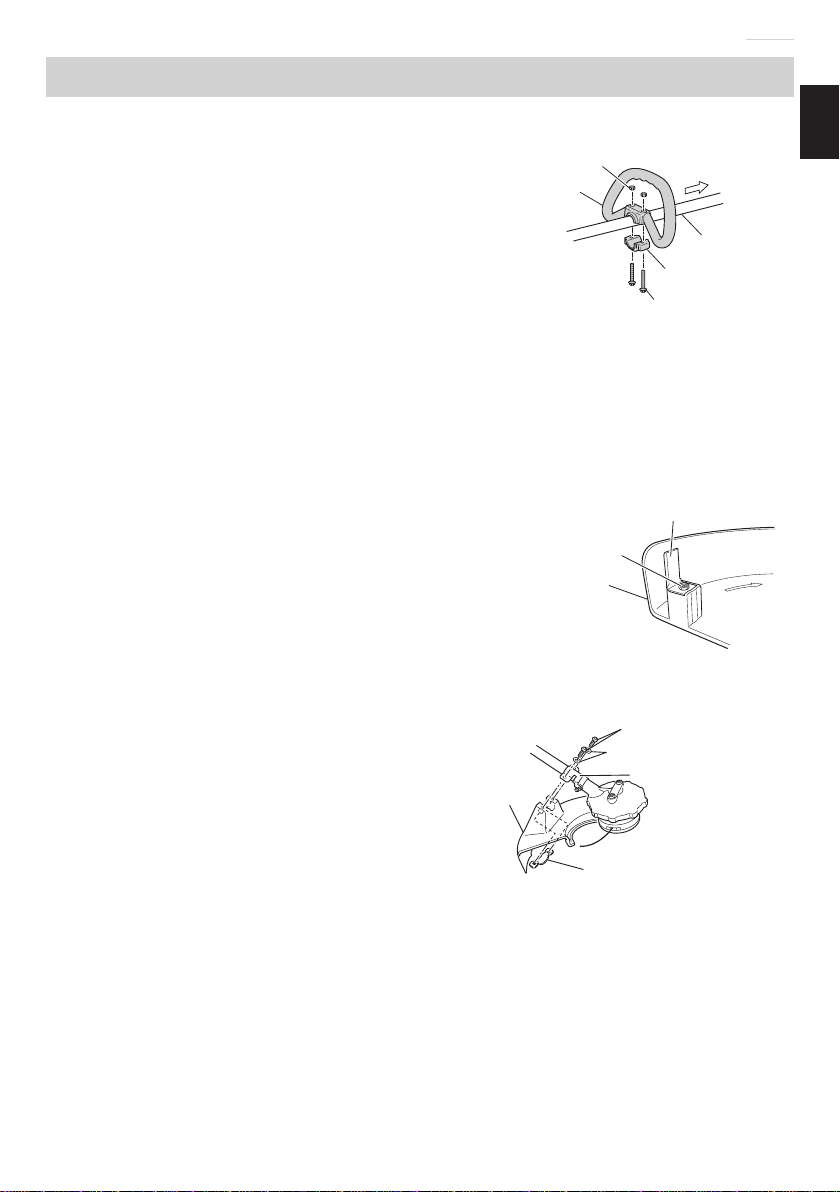

作业之前..........................................................15

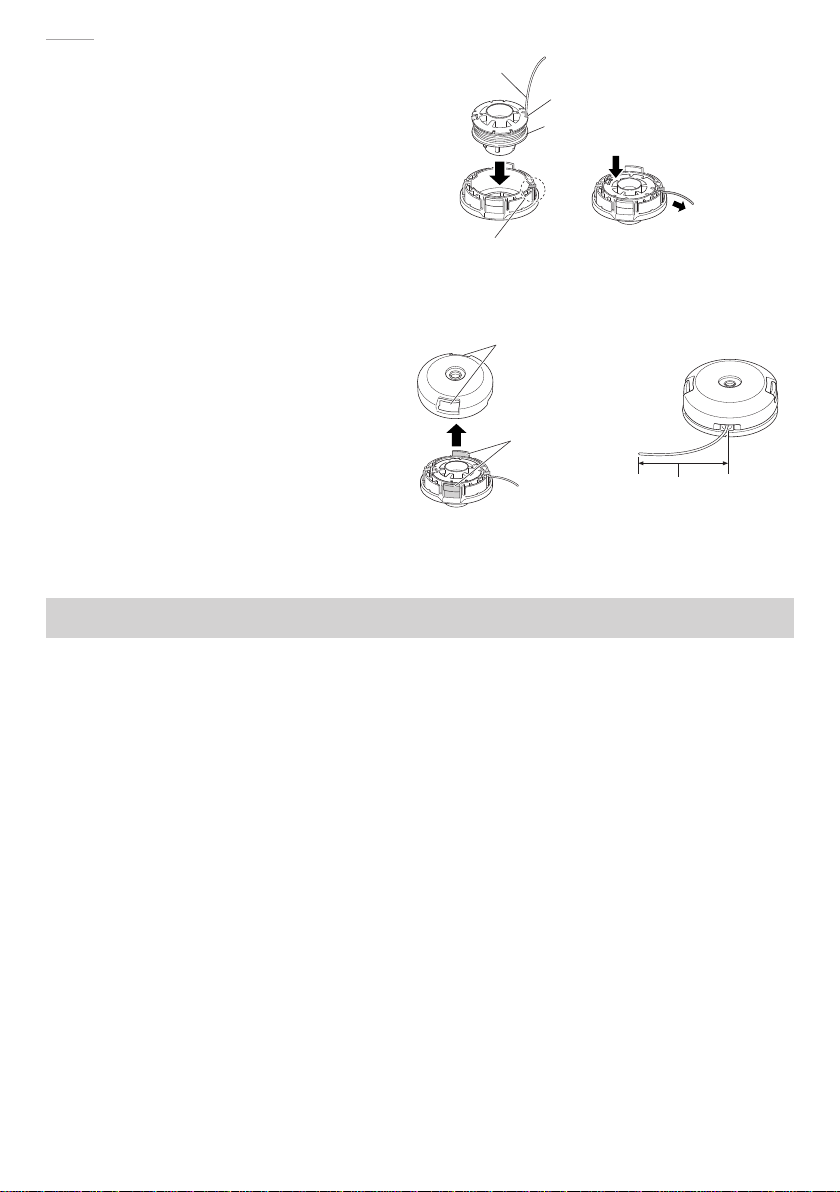

尼龙头...............................................................16

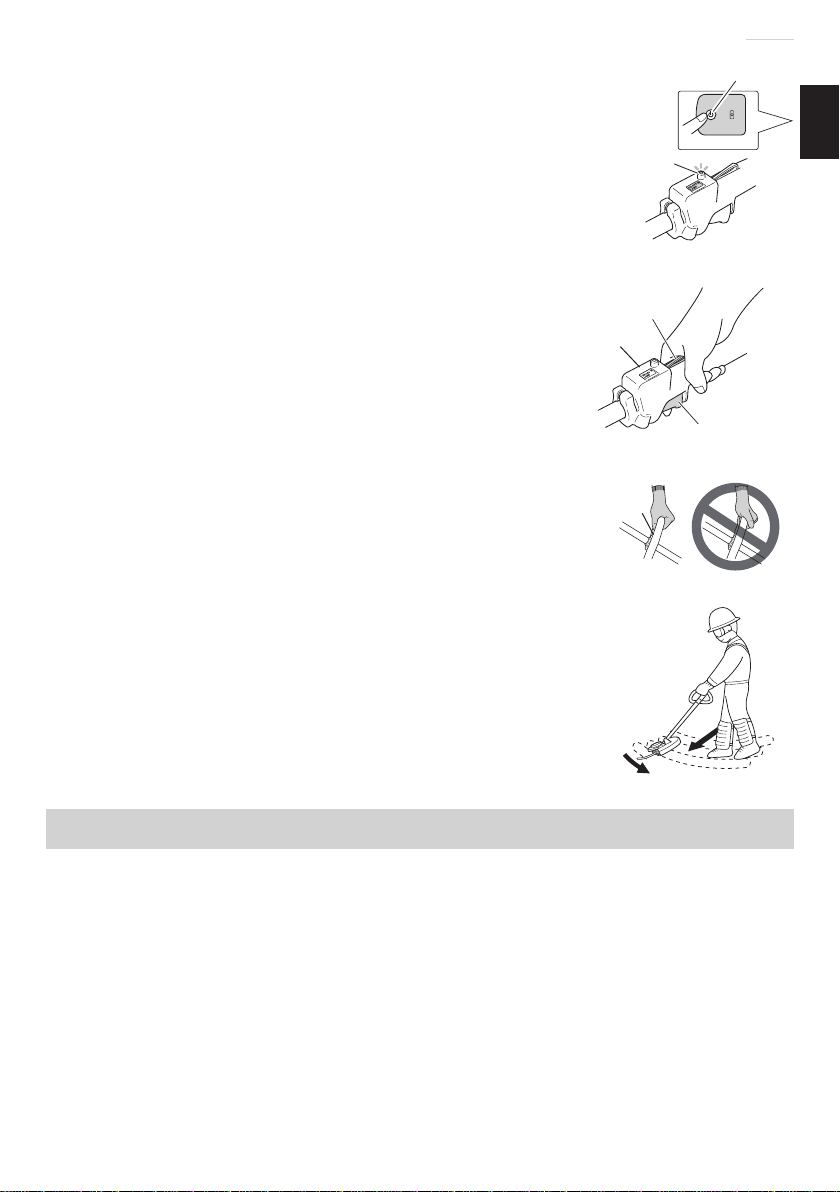

作业....................................................................18
作业注意事项................................................19
维护和检查.....................................................20
故障排除..........................................................22
维修零部件一览表......................................24
电动工具通用安全警告
警告！
阅读所有警告和所有说明。
不遵照以下警告和说明会导致电击、着火和／或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动（无
线）电动工具。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电
动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
b) 避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
c) 不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
000Book_CG18DSDL_ChS.indb 2000Book_CG18DSDL_ChS.indb 2 2015/2/4 14:08:422015/2/4 14:08:42

3
中文
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线
远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护
器（ＲＣＤ）。
使用ＲＣＤ可减小电击危险。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，
或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b) 使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防
护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时处
于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使用
得当。
使用这些装置可减少尘屑引起的危险。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头
和／或使电池盒与工具脱开。
这种防护性措施将减少工具意外起动的危险。
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动
工具或对这些说明不了解的人操作电动工具。
电动工具在未经培训的用户手中是危险的。
000Book_CG18DSDL_ChS.indb 3000Book_CG18DSDL_ChS.indb 3 2015/2/4 14:08:432015/2/4 14:08:43

4
中文
e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影
响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。
许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工
具的刀头等。
将电动工具用于那些与其用途不符的操作可能会导致危险。
5) 电池式工具使用和注意事项
a) 只用制造商规定的充电器充电。
将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
b) 只使用配有特制电池盒的电动工具。
使用其他电池盒会发生损坏和着火危险。
c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、
螺钉或其他小金属物体，以防一端与另一端连接。
电池端部短路会引起然烧或火灾。
d) 在滥用条件下，液体会从电池中溅出 ；避免接触。如果无意间碰到了，用
水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。
从电池中溅出的液体会发生腐蚀或燃烧。
6) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
这样将确保所维修的电动工具的安全性。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
割草机安全警告
重要
使用前请仔细阅读
妥善保存以备将来参考
安全操作惯例
● 培 训
a) 仔细阅读说明书。熟悉各项控制，正确使用机器。
b) 严禁新手或儿童使用本机器。当地法规可能会限制操作员的年龄。
c) 请记住，操作员或用户对于发生的人员伤害或财产损害承担责任。
● 准备
a) 附近有人员、特别是儿童或宠物时，切勿操作机器。
000Book_CG18DSDL_ChS.indb 4000Book_CG18DSDL_ChS.indb 4 2015/2/4 14:08:432015/2/4 14:08:43

5
中文
b) 操作机器时务必穿戴护目镜和安全鞋。
● 操作
a) 只在白天或光线良好的条件下使用机器。
b) 切勿在盖子损坏或未盖上盖子的情况下操作本机。
c) 只在手脚远离修剪区域时开启发动机。
d) 在以下情况下，务必从电源上断开机器（即：从主电源拔下电源插头，或卸
下故障设备）：–
－ 机器无人看管–
－ 清除卡塞物之前–
－ 检查、清除或维护机器之前–
－ 有异物进入–
－ 机器异常振动。
e) 谨慎修剪，以免造成手脚伤害。
f) 务必确保通风口无堵塞。
● 维护和存放
a) 在进行维护或清洁工作之前，务必从断开机器电源（即：从主电源拔下电源
插头，或卸下故障设备）
b) 只使用制造商推荐的更换零件和配件。
c) 定期检查和维护机器。只能由授权的维修人员维修机器。
d) 不使用时，请将机器存放到儿童无法触及的地方。
充电式割草机的使用注意事项
警告！
1. 用本工具作业时请充分注意，并穿上适当的保暖服装。
2. 作业前请作好计划以防发生事故。
3. 勿在晚上或视野不良的恶劣天气条件下操作本工具。勿在下雨天或刚下过雨
后操作本工具。
在较滑的地面上作业时如果失去平衡会导致事故。
4. 开始作业前请检查尼龙头。
如果尼龙头破裂、损伤或弯曲请勿使用本工具。
确认已正确安装尼龙头。作业时尼龙头掉落或松弛可能会引起事故。
5. 作业前务必装上盖子。
在没有盖子的情况下操作本工具会导致受伤。
6. 开始作业前务必装上环状柄。
开始作业前请确认已正确安装而没有松弛。作业时请握紧环状柄，保持平
衡，以正确姿势使用而不要摇摆本工具。
作业时失去平衡会导致受伤。
7. 起动马达时请注意。
请将本工具放在平地上。
000Book_CG18DSDL_ChS.indb 5000Book_CG18DSDL_ChS.indb 5 2015/2/4 14:08:432015/2/4 14:08:43

6
中文
勿在离人或动物15 m之内的地方操作本工具。
确认尼龙头没有接触地面或树木和植物。
起动时的疏忽会导致受伤。
8. 请勿固定锁固杆。
意外地往后拉锁固杆会导致意外受伤。
9. 放开本工具之前，请按下电源按钮将其关闭。
10. 在电缆、燃气管等装置附近操作本工具时请小心。
11. 开始作业前注意并去除空罐、铁丝、石块或其它障碍物。勿在树根或岩石附
近作业。
在这些地方作业会损坏尼龙头或导致受伤。
12. 作业时切勿触摸尼龙头。
并确认尼龙头未碰上您的头发、衣服等。
13. 在下列情况下，请关闭马达并检查尼龙头已停止旋转：
要移动到其它作业区域时；
要去除粘住本工具的垃圾或草时；
要从作业区域去除障碍物或割草产生的垃圾、草和碎屑时；
要放下本工具时。
在尼龙头仍在旋转的情况下做上述事情会导致意外事故。
14. 勿在离人15 m之内的地方使用本工具。
与他人一起作业时，请保持15 m以上的距离。
飞屑会导致意外事故。
在斜面等不平的表面上工作时，请确认您的同事未处于任何危险之中。
请用口哨或其它方法提醒您的同事注意。
15. 当草等物体缠在尼龙头上时，在去除前请关闭马达并确认尼龙头已停止旋
转。
在旋转的情况下从尼龙头去除物体会导致受伤。外物粘在尼龙头上时继续作
业可能导致损坏。
16. 如果本工具工作不隹并产生异常噪声或震动，请立即关闭马达并让经销商检
查和修理。
在这种情况下继续使用会导致受伤或工具损坏。
17. 如果本工具掉落或受碰撞，请仔细检查工具是否损坏、破裂或变形。
使用损坏、破裂或变形的工具会导致受伤。
18. 用车辆运输时请固定本工具以确保其稳定。
不遵从此警告可能导致事故。
19. 本产品在马达中带有强力永久磁铁。
请遵守下列有关碎屑粘在本工具上的注意事项和有关永久磁铁对电子设备效
应的说明。
注意！
○ 勿将本工具放在有金属碎屑的工作台上或作业区域内。
否则碎屑可能会粘在本工具上，导致受伤或故障。
000Book_CG18DSDL_ChS.indb 6000Book_CG18DSDL_ChS.indb 6 2015/2/4 14:08:432015/2/4 14:08:43

7
中文
○ 如果碎屑粘在本工具上，请勿触摸碎屑。请用刷子去除碎屑。
否则可能导致受伤。
○ 如果使用心脏起搏器或其它电子医疗设备，请勿操作或接近本工具。
否则电子设备的工作可能会受到影响。
○ 请勿在手机、磁卡或电子存储媒体等精密设备的附近使用本工具。
否则可能导致误操作、故障或数据丢失。
注意！
1. 请勿打开尼龙头来切割草之外的物体。请勿在水坑中操作本工具并确认泥土
未与尼龙头接触。
2. 本工具带有精密零件，不得掉落、受强烈冲击或暴露于水中。
否则本工具会损坏或发生故障。
3. 使用或运输后保存本工具时请取下尼龙头。
4. 请勿将本工具暴露于杀虫剂或其它化学品。
这些化学品会引起破裂和其它损坏。
5. 当警告标签难以识别或辨认以及开始剥落时请更换成新的。
请让经销商提供警告标签。
6. 刚使用后，因为还非常热请勿触摸马达。
电池和充电器注意事项
1. 务请在0℃～40℃的温度下进行充电。温度低于0℃将会导致充电过度，极其
危险。电池不能在高于40℃的温度下充电。
最适合于充电的温度是20～25℃。
2. 充电结束时，在下节电池充电之前，请先将充电器放置大约15分钟。
切勿将电池充电超过 2 小时。
3. 勿让杂质进入充电式电池连结口内。
4. 请勿将异物插入充电器的通风口。
若将金属异物或易燃物插入通风口的话，将会引起触电事故或使充电器受
损。
5. 请勿使用耗竭了的电池，否则会损坏充电器。
6. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的
电池乱丢。
7. 切勿拆卸充电式电池与充电器。
8. 切勿使充电式电池短路。使电池短路将会造成很大的电流和过热，从而烧坏
电池。
9. 请勿将电池丢入火中。
电池受热将会爆炸。
000Book_CG18DSDL_ChS.indb 7000Book_CG18DSDL_ChS.indb 7 2015/2/4 14:08:432015/2/4 14:08:43

8
中文
锂离子电池使用注意事项
为延长使用期限，锂离子电池备配停止输出的保护功能。
若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停
止。这并非故障，而是启动保护功能的结果。
1. 在残留的电池电力即将耗尽时，马达会停止。
在这种情况下，请立即予以充电。
2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试
着消除超过负荷的原因。之后您就可以再度使用。
3. 若电池在过载工作情况下过热，电池电力可能会中止。
在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。
此外，请留心下列的警告及注意事项。
警告！
为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。
1. 确保电池上没有堆积削屑及灰尘。
○ 在工作时确定削屑及灰尘没有掉落在电池上。
○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。
○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。
○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它
与金属零件（螺丝、钉子等）存放在一起。
2. 请勿以钉子等利器刺穿电池、以铁锤敲打、踩踏、丢掷电池，或将其剧烈撞
击。
3. 切勿使用明显损坏或变形的电池。
4. 使用电池时请勿颠倒电极。
5. 请勿直接连接电源插座或汽车点烟器孔座。
6. 请依规定方式使用电池，切勿移作他用。
7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。
8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。
9. 在发觉有渗漏或异味时，请勿接近远离火源。
10. 请勿在会产生强烈静电的地方使用。
11.如有 电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任
何异常，请立即将它从装备或电池充电器拆下，并停止使用。
注意！
1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水
充分冲洗，立刻送医。
若不加以处理，液体可能会导致眼睛不适。
2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。
上述情况可能会使皮肤受到刺激。
000Book_CG18DSDL_ChS.indb 8000Book_CG18DSDL_ChS.indb 8 2015/2/4 14:08:432015/2/4 14:08:43

9
中文
3. 若初次使用电池时发现生锈、异味、过热、褪色、变形及／或其它异常情况
时，请勿使用并将该电池退还给供货商或厂商。
警告！
如果导电异物接触到锂离子电池的端子，电池可能短
路，并导致火灾。
存放锂离子电池时，请务必遵循下列注意事项。
○ 切勿在存放盒中放置导电的残片，钉子，以及导
线，如铁线和铜线。
○ 为防止发生短路，应将电池装入工具中或者在存放
时牢固地插入电池盖，直至看不到通风口（参照
图 1）。
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
阅读所有安全警告和所有指示。
规格
电动工具
型式 CG18DSDL
杆型 直型
切割直径 310 mm
旋转方向 从上面看时为逆时针方向
空载速度 5000 /分
一次充电的工作时间*1
(附带充电电池充足电时) 23
- 32 分钟*2
电池 BSL1830: 锂离子 18 V
(3.0 Ah 10 节)
重量(带尼龙头、充电电池和盖子) 4.3 kg
*1 上表中的数据仅是示例。这些数据会因草的类型、环境温度、 充电电池的
特性和作业方法等而大不相同，只能用作大致参考。
*2 条件：尼龙头外径 310 mm，开关设为全速。(开关一直设为开启(ON))
充电器
型式 UC18YGSL
充电电压 14.4 V - 18 V
重量 0.4 kg
充电式电池
图 1
插销
电池盖
端子
通风孔
000Book_CG18DSDL_ChS.indb 9000Book_CG18DSDL_ChS.indb 9 2015/2/4 14:08:432015/2/4 14:08:43

10
中文
标准附件
CG18DSDL分为NN型和LEG型两种。各型号的附件请参见以下列表。
CG18DSDL
(NN)
1 尼龙头 ................................................................... 1
2 盖子 ....................................................................... 1
3 4 mm六角扳手 .......................................................1
4 17×19组合套筒扳手 ............................................. 1
5 护目镜 ................................................................... 1
CG18DSDL
(LEG)
1 电池 (BSL1830) ...................................................... 1
2 充电器 (UC18YGSL)................................................ 1
3 尼龙头 ................................................................... 1
4 盖子 ....................................................................... 1
5 4 mm六角扳手 .......................................................1
6 17×19组合套筒扳手 ............................................. 1
7 护目镜 ................................................................... 1
[附带物品]
本产品附带下列物品(用于装配各零件)。
以下零部件的安装方法请参见“作业之前”（第15页）、“尼龙头”（第16
页）。
1 盖子支架 .................................................................................................. 1
2 M6 × 25圆柱头内六角螺钉 ..................................................................... 2
3 M6弹簧垫圈 ............................................................................................. 2
4 刀具 ........................................................................................................ 1
5 D5 自攻螺丝 ............................................................................................ 1
6 环状柄 ..................................................................................................... 1
7 手柄夹具 ................................................................................................. 1
8 M6×43螺栓 ............................................................................................ 2
9 M6螺母 .................................................................................................... 2
0 法兰总成 ................................................................................................. 1
000Book_CG18DSDL_ChS.indb 10000Book_CG18DSDL_ChS.indb 10 2015/2/4 14:08:432015/2/4 14:08:43

11
中文

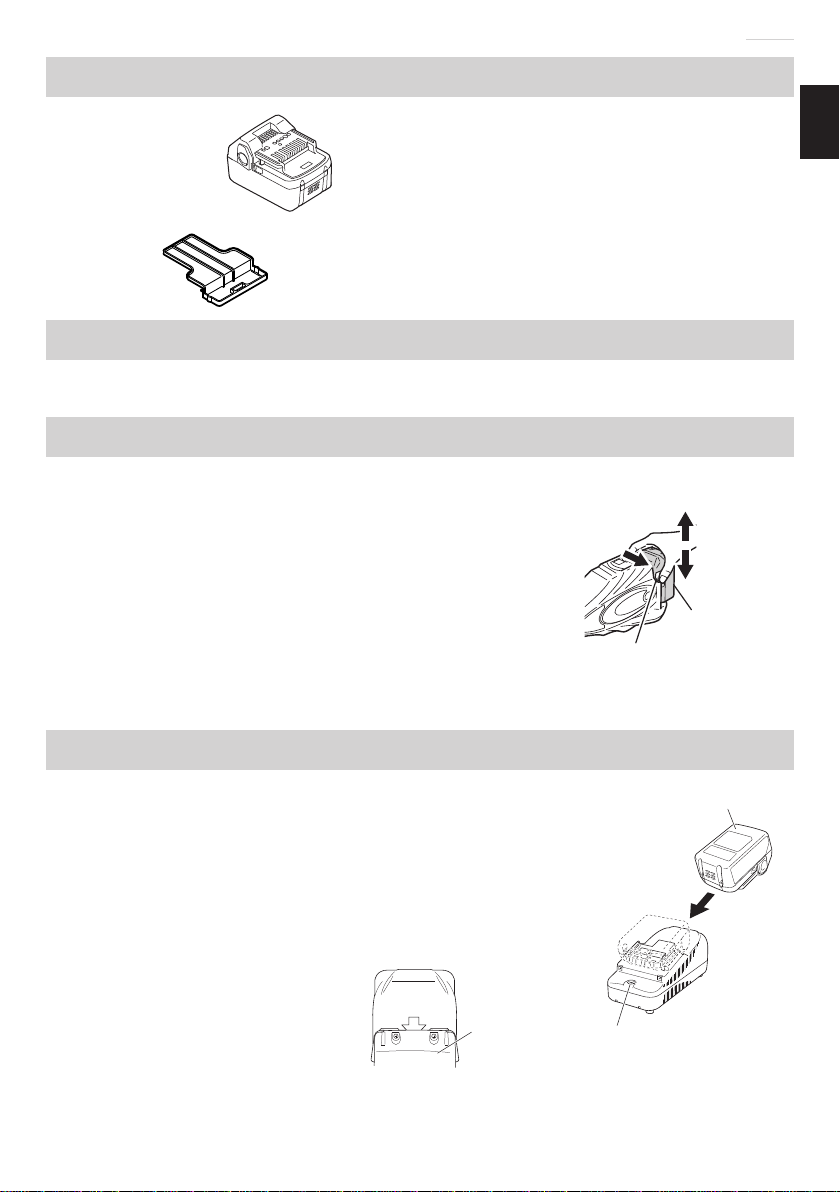

选购附件（分开销售）
1. 电池 (BSL1830)
2. 电池盖
用途
修整、刈割杂草。
电池的拆卸／安装法
1. 电池的拆卸法
请先紧抓住把手、然后再推压电池插销以拆下电池
（参照图 2）。
注意！
切勿使电池短路。
2. 电池的安装法
插入电池时请注意极性 （参照图 2）
充电
使用电动工具之前，按下述方法将电池进行充电。
1. 将充电器的电源线连接到插座。
将充电器插头连接到插座时，指示灯闪烁红色
（间隔为 1 秒）。
2. 将电池插入充电器。
如图3和图4所示地将电池紧紧插入充电器。
按拉出
插入
充电式电池
图 2
插销
充电式电池
指示灯
图 3
充电式电池
图 4
插入后
000Book_CG18DSDL_ChS.indb 11000Book_CG18DSDL_ChS.indb 11 2015/2/4 14:08:432015/2/4 14:08:43

12
中文
3. 充电
将电池插入充电器后，充电器上的指示灯将持续点亮呈红色。
电池完全充电后，指示灯将闪烁呈红色（以 1 秒的间隔）（参照表 1）。
(1) 指示灯显示
根据充电器或充电式电池的情况，指示灯的显示如表 1 所示。
表 1
指示灯的显示
指示灯
（红色）
充电前 闪烁
点亮 0.5 秒钟，不点亮 0.5
秒钟（熄灭 0.5 秒钟）
充电时 点亮 连续点亮
充电
完成 闪烁
点亮 0.5 秒钟，不点亮 0.5
秒钟（熄灭 0.5 秒钟）
过热而
等待 闪烁
点亮 1 秒钟，不点亮 0.5
秒钟（熄灭 0.5 秒钟）
电池过热。无法充
（电池冷却后开始进
行充电）。
无法充
电闪烁
点亮 0.1 秒钟，不点亮 0.1
秒钟（熄灭 0.1 秒钟） 电池或充电器有问
题。
(2) 关于充电式电池的温度
充电式电池的温度如表 2 所示，在充电前应使已发热的电池冷却片刻。
表 2 电池充电范围
可以对电池进行充电的温度
0℃ - 50℃
000Book_CG18DSDL_ChS.indb 12000Book_CG18DSDL_ChS.indb 12 2015/2/4 14:08:432015/2/4 14:08:43

13
中文
(3) 关于充电时间
各电池类型所需的充电时间如表 3所示。
表 3 充电时间（20℃下）
充电器
电池 UC18YGSL
BSL1830 约90分钟。
注:
充电时间可能因环境温度而异。
4. 从电源插座拔下充电器的电源线。
5. 握紧充电器并取出电池。
注:
充电后，先将电池从充电器中取出，然后妥善保存。
关于新电池等的放电
因新的和长期未使用的充电式电池内部的化学物质无活性，故第一次和第二
次使用时其放电能力可能较低。这是暂时现象，这种电池充电 2
- 3 次后即
可恢复其充电所需的正常时间。
较长时间保持电池性能的方法
(1) 在电池电力完全耗尽之前进行充电。
感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动
工具并耗尽电力，电池可能会损坏或其使用寿命缩短。
(2) 避免在高温环境中充电。
使用后充电式电池的温度将迅速升高。若使用后立即对这种电池进行充电，
其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后
再进行充电。
注意！
○ 如果电池长时间放置在阳光直接照射的地方或者刚刚使用完毕时，电池会变
热。如果此时对电池充电，充电器上的指示灯会点亮 1 秒钟，不点亮 0.5 秒
钟（熄灭 0.5 秒钟）。
在此情况下，先让电池冷却下来，然后再充电。
○ 指示灯闪动时（以 0.2 秒钟的间隔），请检查并取出充电器电池接口处的任
何异物。若无异物，则可能电池或充电器发生故障。请带去经授权的维修中
心检查。
○ 因内置的微机需要约 3 秒钟才能确认正用UC18YGSL 进行充电的电池已被取
出，因此请待 3 秒钟后再重新插入电池继续充电。如果在不到 3 秒内就插
入电池，则电池可能充电不正常。
000Book_CG18DSDL_ChS.indb 13000Book_CG18DSDL_ChS.indb 13 2015/2/4 14:08:432015/2/4 14:08:43

14
中文
有关电源指示灯
电源指示灯指示本工具的各种状态。(图 5)
电源指示灯指示的各种状态如表 4所示。
表 4
指示灯状况 工具状态
关闭 电源断开
红色 电池接通
闪烁红色
本工具的过热保护电路正
在工作。
本工具的过载保护电路工
作时按下控制杆。
快速闪烁红色 本工具工作不正常。
有关电池剩余电量指示灯
当电池剩余电量不多时电池剩余电量指示灯会闪烁。
请尽可能快地对本工具进行充电。电池剩余电量指示灯的状态和电池剩余电量
如表 5所示。
表 5
指示灯状态 电池剩余电量
电池剩余电量充足
电池已快无剩余电量。请尽快给电池再充电。
因为电池余量指示因环境温度和电池特性而略有不同，上表仅供参考。
注:
请勿对开关面板施加强烈冲击或将其损坏，否则可能会导致故障。
电源开关
图 5
电池余量指示灯
000Book_CG18DSDL_ChS.indb 14000Book_CG18DSDL_ChS.indb 14 2015/2/4 14:08:432015/2/4 14:08:43

15
中文
作业之前
注意！
在进行任何装配前请拉出电池。
1. 安装环状柄(图 6)
(1) 拆下M6×43螺栓(2个)。
(2) 将环状柄装在主管上使环状柄倚靠在外罩上。
(3) 将手柄夹具放在主管的下端，并用M6×43
螺栓(2个)和M6螺帽(2个)固定手柄夹具。
注:
将环状柄固定在能固定住的地方。
注意！
按照使用说明书中的指示正确地紧紧固定住环状柄。
否则环状柄可能会脱开，并引起伤害。
2. 安装盖子(参见图 7和图 8)
警告！
务必将盖子装在指定位置。
不遵从此警告可能会导致受到飞石的伤害。
注:
用附带的4 mm六角扳手进行安装。
(1) 用附带的D5自攻螺丝将刀具安装在盖内。
(图 7)
(2) 将盖子托架内的两个孔与盖子对齐，将两
个M6×25圆柱头内六角螺钉各穿过一个
M6弹簧垫圈后插入。(将盖子托架装在马
达箱内。)
(3) 将盖子支架放在盖子下侧，并用附带的
4 mm六角扳手交替拧紧两个M6×25圆柱头内六角螺钉直至正确拧紧。
注意！
○ 注意不要被盖子内的刀具割伤。
○ 按照使用说明书中的指示正确地装紧盖子和刀具。
否则盖子和刀具可能会脱开，并引起伤害。
环状柄
M6螺帽 外罩侧
主管
手柄夹具
M6×43螺栓
图 6
盖子
图 7
D5 自攻螺丝
刀具
图 8
盖子
盖子支架
盖子托架
M6×25圆柱头内六角螺钉
弹簧垫圈M6
000Book_CG18DSDL_ChS.indb 15000Book_CG18DSDL_ChS.indb 15 2015/2/4 14:08:432015/2/4 14:08:43

16
中文
尼龙头
安装半自动尼龙头
1. 功能
被轻击时自动供给尼龙割草线。
规格
代号 附带螺丝的类型 旋转方向 附带螺丝的尺寸
333903 阴螺丝 逆时针 M10×P1.25-LH
适用的尼龙绳
线径：φ1.4 mm
长度：6 m
注意！
○ 必须将外壳装紧在盖子上。
○ 检查盖子、外壳和其它组件是否
破裂或损坏。
○ 检查外壳和按钮是否磨损。
如果外壳上的磨损极限标记看不
清楚或在按钮底部有洞，请立即
更换成新的。(图 9)
○ 必须将尼龙头装紧在马达箱的螺
纹紧固件上。
○ 为了确保出色的性能和可靠性，请
始终使用日立尼龙割草线。切勿使
用铁丝或其它会引起危险的材料。
○ 如果尼龙头不能正常供给割草线，
请检查尼龙线和其它组件是否正确
安装。如需帮助请与日立经销商联
系。
2. 安装 (图 10和图 11)
(1) 将法兰总成插入马达箱。此时，法
兰总成的翼应面对马达箱侧。接
着，将法兰总成的孔对齐马达箱，
插入4 mm六角扳手，然后转动拧紧
法兰总成。
(2) 将尼龙头直接旋入马达箱的螺纹紧固件。
尼龙头的装配螺帽为左螺纹。
要旋松时顺时针方向旋转／要拧紧时逆时针方向旋转。
尼龙头
按钮
轻击／释放
磨损极限标记
(2个标记)
图 9
以30 mm增量延伸
适当长度 90～110 mm
法兰总成
马达箱
图 10
翼
盖子
图 11
尼龙头
4 mm六角扳手
孔
马达箱的
螺纹紧固件
螺丝
(左旋)
000Book_CG18DSDL_ChS.indb 16000Book_CG18DSDL_ChS.indb 16 2015/2/4 14:08:442015/2/4 14:08:44

17
中文
注意！
按照使用说明书中的指示正确地装紧尼龙头。
否则尼龙头可能会脱开，并引起伤害。
3. 调节线的长度
转动并轻击地面上的尼龙头。轻
击一次约抽出30 mm的尼龙线。
(图 12)
也可用手延伸尼龙线。此时必须
完全停下马达。
边拉住尼龙头的线端边通过“轻
击”和“释放”底部按钮确认尼
龙线以30 mm增量延伸。(图 13)
○ 尼龙线的适当长度
使用本工具时，适当的线长为90
～110 mm。请将线延伸至适当的
长度。
4. 更换尼龙线
(1) 准备φ1.4 mm×6 m的纯正尼龙线
(编号333923).
(2) 按下对面的凸出部，然后从外壳
上拆下盖子。(图 14)
(3) 从外壳上拆下卷轴。(图 15)
○ 如有剩余尼龙线，勾住槽内的尼龙
线，然后拆下卷轴。
○ 当有足够的尼龙线剩余而尼龙线不
延伸或更换尼龙线(编号333923)
时，请按下列步骤卷绕尼龙线。
(4) 如图 16和17所示，通过卷轴孔拉
出尼龙线，并勾住卷轴槽内的尼龙
线，然后按箭头方向卷绕尼龙线，
使尼龙线不交叉。
(5) 剩下约100 mm～150 mm的尼龙绳
不要卷绕，勾住尼龙线并将其固定
在固定件上。(图 18)
注:
将尼龙线固定在固定件上时请勿交
叉尼龙线。(图 19)
尼龙头
尼龙线 轻击
图 12
尼龙头
按钮
轻击／释放
磨损极限标记
(2个标记)
图 13
以30 mm增量延伸
适当长度 90～110 mm
图 15
卷轴
槽
盖子
图 14
钩子
外壳
按下凸出部
(2处)
尼龙线
卷绕尼龙
绳的方向
图 17
卷轴
尼龙线
卷绕尼龙
绳的方向
图 16
卷轴
卷轴孔
槽
100 mm – 150 mm
固定在
固定件内
图 18 图 19
000Book_CG18DSDL_ChS.indb 17000Book_CG18DSDL_ChS.indb 17 2015/2/4 14:08:442015/2/4 14:08:44

18
中文
(6) 将固定件的位置和孔眼线导架对
齐,然后穿过外壳插入按钮。
边轻轻地握住卷轴边从固定件放开
尼龙线，然后将尼龙线穿过孔眼线
导架。(图 20)
(7) 按下并扣上盖子锁固孔内的外壳凸
出部。(图 21)
警告！
检查以确认凸出部紧紧地扣入锁固
孔。
在零件未互相扣紧的情况下操作本
工具可能会导致事故或被飞出的零
件击伤。
(8) 拉紧尼龙线，不让其松弛，然后
用剪刀将尼龙线剪成线长90 mm～
110 mm。(图 22)
作业
割草
警告！
○ 勿在晚上或视野不良的恶劣天气条件下操作本工具。
○ 勿在下雨天或刚下过雨后操作本工具。
○ 穿上适当的鞋子以防打滑，打滑会使您失去平衡并跌倒。
○ 勿在陡峭的斜面上使用本工具。
在不太陡峭的斜面上割草时，请从低向高地割。
○ 将右手放在手柄上，将左手放在环状柄上，并紧握住。
○ 注意不要让尼龙头太接近自己的脚。
○ 割草时勿将尼龙头举到高于膝盖之处。
○ 在尼龙头可能会碰上石子、树木和其它障碍物之处请勿使用本工具。
○ 如果马达停下后尼龙头继续旋转，尼龙头会损坏。关闭本机后，请确认尼龙
头已停下后再放下本机。
○ 勿在离人15 m之内的地方使用本工具。与他人一起工作时，请保持15 m以
上的距离。
尼龙线
卷轴
固定件
孔眼线导架
图 20
边握住卷轴
将尼龙线穿过
孔眼线导架
适当长度 90～110 mm
图 22
图 21
盖子上的锁固孔(2个孔)
外壳的凸出部
(2个凸出部)
000Book_CG18DSDL_ChS.indb 18000Book_CG18DSDL_ChS.indb 18 2015/2/4 14:08:442015/2/4 14:08:44

19
中文
1. 插入电池，注意电池极性。
2. 打开本工具。(图 23)
○ 按下外罩上的电源按钮，电源接通，手柄上的电
源指示灯亮红色。
○ 再次按下电源按钮，断开电源， 手柄上的红灯熄
灭。
[自动断开电源]
如果电源接通时1分钟内未使用控制杆，本工具会
自动关闭。要再次打开本工具时，请再次按下电
源按钮。
警告！
切勿在接通电源的情况下放开本工具，否则会导致
事故。
3. 割草
○ 从上面握住手柄，按下锁固杆并拉控制杆，起动尼
龙头旋转。(图 24)
○ 割草结束后放开控制杆并停下马达。
○ 将拇指放在环状柄上，用其它手指握住手柄。
(图 25)
○ 采取易于移动的姿势。
[割草技巧]
请勿摇摆管子，应边往前走边用臀部从右至左呈弧
线地水平移动尼龙头，并用尼龙头的左侧割草。
(图 26)
作业注意事项
持续作业
本工具带有保护控制充电电池的电子元件的过热保护电路。持续进行割草作业
时，工具温度会上升，结果会触发过热保护电路，从而使本工具停下。
发生这种情况时，请让本工具冷却一段时间。
温度下降后可再次使用本工具。 在持续作业期间需更换充电电池时，请让本工
具停下约15分钟。
电源开关
电源指示灯
图 23
手柄
锁固杆
控制杆
图 24
图 26
往前
左侧
环状柄
图 25
000Book_CG18DSDL_ChS.indb 19000Book_CG18DSDL_ChS.indb 19 2015/2/4 14:08:442015/2/4 14:08:44

20
中文
过载保护
本工具带有过载保护电路以保护控制本工具的电子元件。在割草作业期间(锁固
尼龙头等)持续过载时，过载保护电路会使马达停下。发生这种情况时，请断开
电源，然后解决造成过载的问题。
马达停下后如果按下控制杆，电源指示灯会闪烁(参见第14页“有关电源指示
灯”)。如果电源指示灯闪烁5秒钟以上，电源会自动断开。 发生这种情况时，
请解决造成过载的问题，然后将电源按钮设为开启(ON)，恢复使用本工具。
维护和检查
注意！
在进行任何检查或维护前请拉出电池。
1. 检查尼龙头的情况
应定期检查尼龙头。如果磨损或损坏，尼龙头会打滑或降低马达的效率并烧
毁马达。
请将磨损的尼龙头换成新的。
注意！
使用尖端已磨损或损坏的尼龙头很危险。请更换成新的。
2. 检查螺丝
螺丝松弛很危险。请定期检查螺丝，确认是否拧紧。
注意！
在螺丝松弛的情况下使用本电动工具非常危险。
3. 检查炭刷（图 27）
发动机使用的炭刷是一种耗材。由于过度磨损的
炭刷会造成发动机故障，因此，当炭刷严重磨损
或接近“磨损限制”时，请换上新炭刷。另外，
始终保持炭刷清洁，确保其在炭刷槽内可以自如
滑动。
注:
更换新炭刷时，务必使用 Hitachi 999016 型号的
炭刷。
10 mm
4 mm
磨损限制
图 27
000Book_CG18DSDL_ChS.indb 20000Book_CG18DSDL_ChS.indb 20 2015/2/4 14:08:442015/2/4 14:08:44
