HMV air tools 54937 User manual

1
COMPRESSED AIR
GROUT/FILLER/
SEAL GUN
INSTRUCTION MANUAL
MM
MM
MOO
OO
ODD
DD
DEE
EE
EL 5L 5
L 5L 5
L 5493493
493493
49377
77
7
FUGEPISTOL TIL TRYKLUFT
Brugsanvisning
FUGEPISTOL FOR TRYKKLUFT
Bruksanvisning
FOGPISTOL FÖR TRYCKLUFT
Bruksanvisning
PAINEILMALLA TOIMIVA
SAUMAPISTOOLI
Käyttöohje
COMPRESSED AIR GROUT/
FILLER/SEAL GUN
Instruction manual
DRUCKLUFT-FUGENPISTOLE
Gebrauchsanweisung
3
6
9
12
15
18
DK
N
S
FI
GB
D

Valmistettu Kiinan kansantasavallassa
6065
Yhteisön tuoja:
HP Værktøj A/S
DK-7080 Børkop
Tanska
© 2005 HP Værktøj A/S
Kaikki oikeudet pidätetään. Tämän käyttöohjeen sisältöä ei saa
jäljentää kokonaan eikä osittain millään tavalla sähköisesti tai
mekaanisesti, esimerkiksi valokopioimalla tai -kuvaamalla, kääntää
tai tallentaa tiedontallennus- ja hakujärjestelmään ilman HP Værktøj
A/S:n kirjallista lupaa.
FI
Hergestellt in P.R.C.
6065
EU-Importeur:
HP Værktøj A/S
7080 Børkop
Dänemark
© 2005 HP Værktøj A/S
Alle Rechte vorbehalten. Der Inhalt dieser Bedienungsanleitung
darf ohne die schriftliche Genehmigung von HP Værktøj A/S weder
ganz noch teilweise in irgendeiner Form unter Verwendung
elektronischer oder mechanischer Hilfsmittel, wie zum Beispiel
durch Fotokopieren oder Aufnahmen, wiedergegeben, übersetzt
oder in einem Informationsspeicher und -abrufsystem gespeichert
werden.
D
Manufactured in P.R.C.
6065
EU importer:
HP Værktøj A/S
7080 Børkop
Denmark
© 2005 HP Værktøj A/S
All rights reserved. The content of this user guide may not be
reproduced in part or whole in any way, electronically or
mechanically (e.g. photocopying or scanning), translated or stored
in a database and retrieval system without the prior written
consent of HP Værktøj A/S.
GB
Tillverkad i P.R.C.
6065
EU-importör:
HP Værktøj A/S
7080 Børkop
Danmark
© 2005 HP Værktøj A/S
Alla rättigheter förbehålles. Innehållet i denna bruksanvisning får inte
under några villkor, varken helt eller delvis, återges med hjälp av
elektroniska eller mekaniska hjälpmedel, som t.ex. foto-kopiering eller
fotografering, ej heller översättas eller sparas i ett informationslag-
rings- och informationshämtningssystem, utan skriftligt medgivande
från HP Værktøj A/S.
S
Produsert i P.R.C.
6065
EU-importør
HP Værktøj A/S
7080 Børkop
Danmark
© 2005 HP Værktøj A/S
Alle rettigheter forbeholdes. Innholdet i denne bruksanvisningen må
ikke gjengis, verken helt eller delvis, på noen måte ved hjelp av
elektroniske eller mekaniske hjelpemidler, inkludert foto-kopiering
eller opptak, oversettes eller lagres i et informasjonslagrings- og
informasjonshentingssystem uten skriftlig tillatelse fra
HP Værktøj A/S.
N
Fremstillet i P.R.C.
6065
EU-Importør:
HP Værktøj A/S
7080 Børkop
Danmark
© 2005 HP Værktøj A/S
Alle rettigheder forbeholdes. Indholdet i denne vejledning må ikke
gengives, hverken helt eller delvist, på nogen måde ved hjælp af
elektroniske eller mekaniske hjælpemidler, f.eks. fotokopiering eller
optagelse, oversættes eller gemmes i et informationslagrings- og
-hentningssystem uden skriftlig tilladelse fra HP Værktøj A/S.
DK

3
DANSK
BRUGSANVISNING
Introduktion
For at du kan få mest mulig glæde af dit nye
trykluftværktøj, beder vi dig gennemlæse denne
brugsanvisning og de vedlagte
sikkerhedsforskrifter, før du tager værktøjet i
brug. Vi anbefaler dig desuden at gemme
brugsanvisningen, hvis du senere skulle få brug for
at genopfriske din viden om værktøjets funktioner.
Tekniske data
Boring × rørlængde: Ø 50 mm × 216 mm
Luftforbrug: 170 l/min
Luftindsugning: 1/4"
Luftslange (indv. diameter): 3/8"
Tryk: Max: 90 psi (6,2 bar)

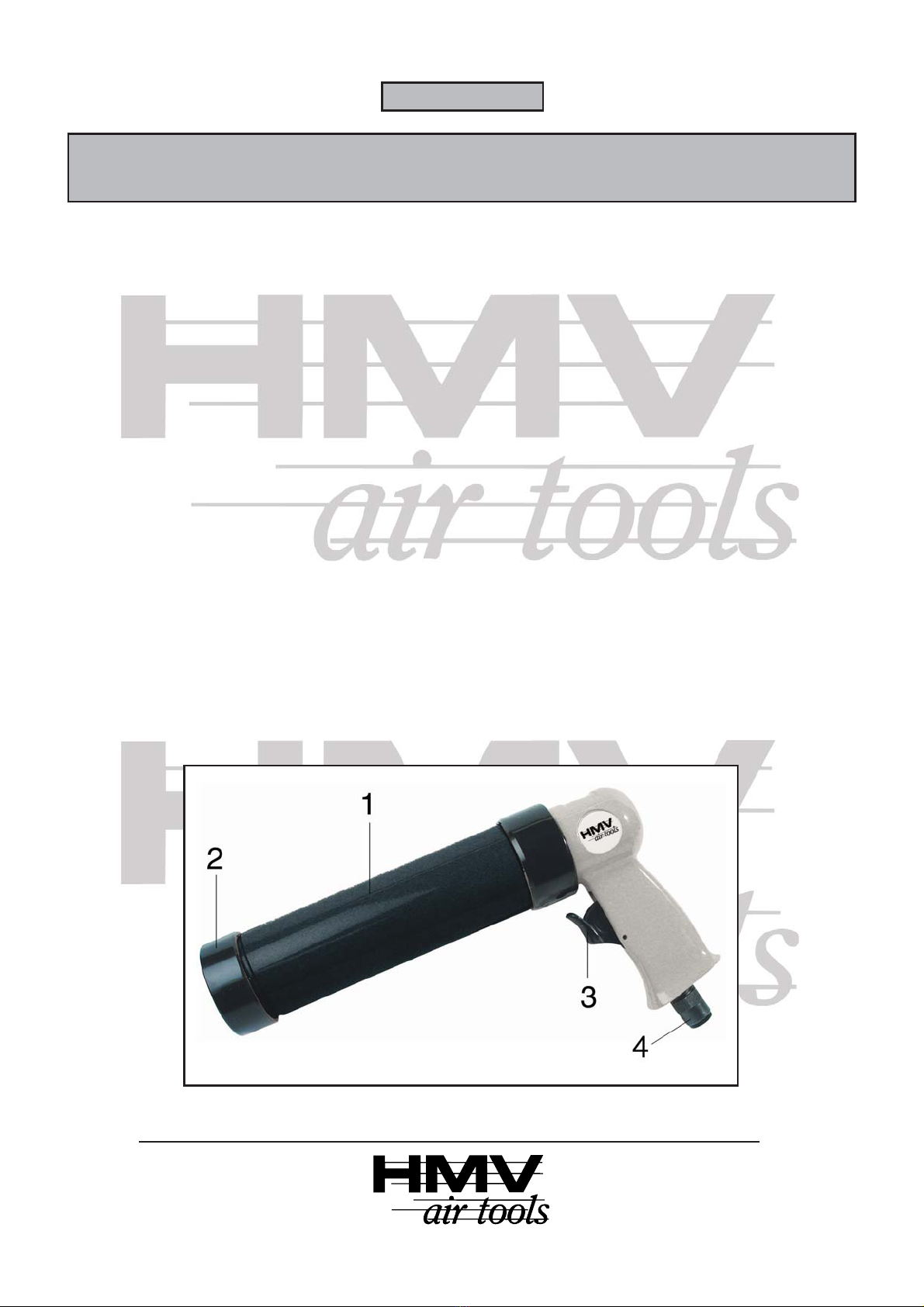

Fugepistolens dele
1. Kammer til fugepatron
2. Låsering
3. Udløser
4. Trykluftstuds
Særlige sikkerhedsforskrifter
Brug aldrig trykluftværktøj i områder, hvor der er
brand- eller eksplosionsfare.
Kompressorer og trykluftværktøj kan være farlige,
hvis de betjenes forkert. Overhold altid samtlige
forskrifter for trykluftforsyningen (kompressoren)!
Vær særligt opmærksom på at dræne
kompressorbeholderen for vand og rengøre filteret
i trykluftslangen. Vand og forurenende elementer i
trykluften kan beskadige trykluftværktøjet.
Vær altid opmærksom på, hvor trykluftslangen
befinder sig. Pludselige trykændringer i slangen
kan få den til at bevæge sig og vælte personer eller
genstande, hvilket kan forårsage personskade eller
materiel skade. Sørg desuden for, at slangen ikke
ligger, så det er let at snuble over den.
For højt lufttryk nedslider trykluftværktøjet
hurtigere og kan medføre farlige situationer.
Trykluftslangen må ikke komme i kontakt med
skarpe kanter, varme og olie.
Løft eller bær aldrig trykluftværktøj i slangen. Tag
altid fat om selve værktøjet.

4
Kontrollér inden brug, at trykluftforsyningen og
samtlige slanger, koblinger, nipler og adaptere er i
god stand og leverer ren trykluft med det korrekte
tryk. Brug ALDRIG trykluftforsyningen og
trykluftværktøjet, hvis det ikke er tilfældet! Brug
aldrig anden højtryksluft, f.eks. ilt eller acetylen.
Afbryd altid trykluftforsyningen, inden du
monterer eller skifter trykluftværktøj eller
tilbehør.
Kontrollér, at trykluftværktøjet ikke er aktiveret,
inden det sluttes til trykluftslangen.
Brug altid åndedrætsværn og beskyttelsesbriller,
når trykluftværktøjet bruges i støvede omgivelser,
da trykluftværktøjet kan hvirvle støvet op.
Ved brug af trykluftværktøj kan støjniveauet
overstige 85 dB(A). Hvis det er tilfældet, skal der
bruges høreværn.
Hold altid godt fast i trykluftværktøjet ved brug,
så pludselige bevægelser i værktøjet ikke får dig til
at tabe det.
Afmonter trykluftværktøjet fra trykluftslangen, når
det ikke er i brug.
Krav til trykluftforsyningen
Kontrollér, at lufttrykket i trykluftslangen er 90
psi (6,2 bar), og at trykluftforsyningen fungerer
korrekt. Hvis trykluftslangen er meget lang (over
8 meter), kan trykket i slangen øges for at
kompensere for slangens længde.
Brug en trykluftslange med en indvendig diameter
på 3/8".
DANSK
BRUGSANVISNING

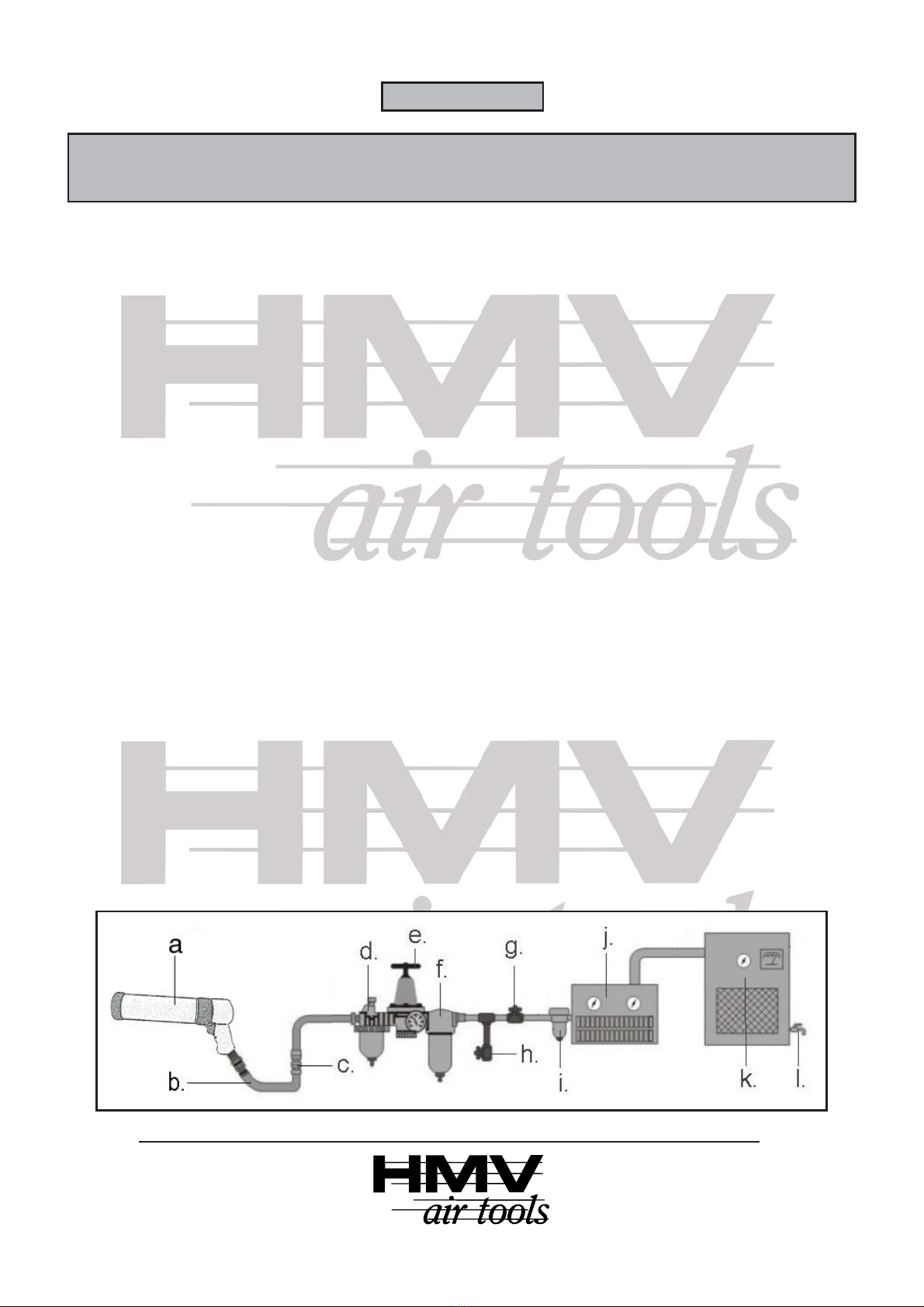

Tilslutning
a. Trykluftværktøj
b. Trykluftslange
c. Kobling
d. Oliekop
e. Trykregulator
f. Filter
g. Kontraventil
h. Afløbshane
i. Automatisk afløb
j. Lufttørrer
k. Kompressor
l. Afløbshane
Brug
Skær forseglingen af fugepatronen, og montér den
spids, som fulgte med fugepatronen. Skær spidsen
til, så åbningen i den passer til opgaven.
Skru låseringen af fugepistolen, og sæt
fugepatronen i kammeret med bunden indad. Skru
låseringen på igen.
Slut fugepistolen til trykluftforsyningen, og tryk
på udløseren, til der kommer fugemasse ud af
fugepatronens spids. Fugehastigheden kan
eventuelt tilpasses ved at justere lufttrykket fra
trykluftforsyningen. Brug ikke for højt lufttryk, da
dette kan beskadige fugepistolen.

5
DANSK
BRUGSANVISNING
Rengøring og vedligehold
Hvis trykluftforsyningen ikke blander smøreolie i
trykluften, skal trykluftværktøjet smøres med olie
via værktøjets trykluftstuds efter hver 1-2
driftstimer. Kom et par dråber smøreolie i
trykluftværktøjets trykluftstuds, slut værktøjet til
trykluftslangen, og lad værktøjet køre et par
sekunder for at smøre det. Smør trykluftværktøjet
med 4-5 dråber smøreolie på samme måde efter
brug. Brug ikke en tykkere olie end SAE-10, da
det kan beskadige værktøjet.
Rengør trykluftværktøjet med en hårdt opvredet
klud efter brug, og hold altid alle overflader fri for
snavs.
Fejlfinding
Problem Mulige årsager Løsning
Trykluftværktøjet kører med
nedsat eller varierende
hastighed
1. Trykket i trykluftslangen er for lavt
2. Hastighedsregulatoren eller udløseren på
trykluftværktøjet er defekt
1. Indstil trykket korrekt, eller få
trykluftforsyningen efterset af en
fagmand
2. Få trykluftværktøjet efterset af en
fagmand
Trykluftværktøjet starter ikke 1. Motoren i trykluftværktøjet er defekt eller
blokeret
2. Der er trængt støv ind i motoren
3. Hastighedsregulatoren eller udløseren på
trykluftværktøjet er defekt
4. Trykluftforsyningen er defekt
Få trykluftværktøjet eller
trykluftforsyningen efterset af en
fagmand
Værktøjet starter automatisk,
når det tilsluttes
trykluftslangen
Hastighedsregulatoren eller udløseren på
trykluftværktøjet er defekt
Få trykluftværktøjet efterset af en
fagmand
Trykluftværktøjet vibrerer
kraftigt eller bliver meget
varmt
1. Trykluftværktøjet er ikke smurt
2. Lejerne er beskadiget
1. Smør trykluftværktøjet
2. Få trykluftværktøjet efterset af en
fagmand

6
NORSK
BRUKSANVISNING
Innledning
For at du skal få mest mulig glede av det nye
trykkluftverktøyet, ber vi deg om å lese gjennom
denne bruksanvisningen og de vedlagte
sikkerhetsforeskriftene før du tar verktøyet i bruk.
Vi anbefaler dessuten at du tar vare på
bruksanvisningen, i tilfelle du skulle få behov for å
gjenoppfriske kunnskapene dine om funksjonene
for verktøyet senere.
Tekniske data
Boring × rørlengde: Ø 50 mm × 216 mm
Luftforbruk: 170 l/min
Luftinnsuging: 1/4"
Luftslange (innv. diameter): 3/8"
Trykk: Maks: 90 psi (6,2 bar)
Fugepistolens deler
1. Kammer for fugepatron
2. Låsering
3. Utløser
4. Tryklufttilkopling
Spesielle sikkerhetsforskrifter
Bruk aldri trykkluftverktøy i områder med brann-
eller eksplosjonsfare.
Kompressorer og trykkluftverktøy kan være farlige
dersom de brukes på feil måte. Overhold alltid alle
forskriftene for trykkluftforsyningen
(kompressoren)! Vær spesielt nøye med å tømme
kompressorbeholderen for vann, og rengjøre
filteret i trykkluftslangen. Vann og forurensede
elementer i trykkluften kan skade
trykkluftverktøyet.
Vær alltid oppmerksom på hvor trykkluftslangen
befinner seg. Plutselige trykkendringer i slangen
kan få den til å bevege seg, og velte personer eller
gjenstander, noe som kan føre til personskader
eller materiellskader. Sørg i tillegg for at slangen
ikke ligger slik til at man lett kan snuble over den.
For høyt lufttrykk sliter trykkluftverktøyet ut
raskere, og kan føre til farlige situasjoner.
Trykkluftslangen må ikke komme i kontakt med
skarpe kanter, varme og olje.
Løft eller bær aldri trykkluftverktøyet etter
slangen. Ta alltid tak sundt selve verktøyet.

7
Kontroller at trykkluftforsyningen og samtlige
slanger, koplinger, nipler og adaptere er i god
stand, og leverer ren trykkluft med korrekt trykk
før bruk. Bruk ALDRI trykkluftforsyningen og
trykkluftverktøyet dersom dette ikke er tilfelle!
Bruk aldri annen høytrykksluft, f.eks. oksygen
eller acetylen.
Slå alltid trykkluftforsyningen av før du monterer
eller skifter trykkluftverktøy eller tilbehør.
Kontroller at trykkluftverktøyet ikke er aktivert
før du kopler til trykkluftslangen.
Bruk alltid åndedrettsvern og vernebriller når
trykkluftverktøyet brukes i støvede omgivelser, for
trykkluftverktøyet kan virvle støvet opp.
Når du bruker trykkluftverktøyet, kan støynivået
overstige 85 dB(A). I så fall må du bruke
hørselvern.
Hold alltid trykkluftverktøyet godt fast ved bruk,
slik at ikke plutselige bevegelser gjør at du mister
det.
Demonter trykkluftverktøyet fra trykkluftslangen
når det ikke er i bruk.
Krav til trykkluftforsyningen
Kontroller at lufttrykket i trykkluftslangen er 90
psi (6,2 bar), og at trykkluftforsyningen fungerer
slik den skal. Dersom trykkluftslangen er meget
lang (over 8 meter), kan trykket i slangen økes for
å kompensere for lengden på slangen.
Bruk trykkluftslanger med en innvendig diameter
på 3/8".
NORSK
BRUKSANVISNING
Tilkopling
a. Trykkluftverktøy
b. Trykkluftslange
c. Kopling
d. Oljebeholder
e. Trykkregulator
f. Filter
g. Motventil
h. Avløpskran
i. Automatisk avløp
j. Lufttørker
k. Kompressor
l. Avløpskran
Bruk
Skjær forseglingen av fugepatronen, og monter
spissen som fulgte med fugepatronen. Skjær til
spissen slik at åpningen passer for oppgaven.
Skru låseringen av fugepistolen, og sett
fugepatronen inn i kammeret, med bunnen vendt
innover. Skru låseringen på igjen.
Kople fugepistolen til trykkluftforsyningen, og
trykk på utløseren til det kommer fugemasse ut av
spissen på fugepatronen. Fugehastigheten kan
eventuelt tilpasses ved å justere lufttrykket fra
trykkluftforsyningen. Ikke bruk for høyt lufttrykk,
for dette kan skade fugepistolen.

8
NORSK
BRUKSANVISNING
Rengjøring og vedlikehold.
Hvis trykkluftforsyningen ikke blander smøreolje i
trykkluften, skal trykkluftverktøyet smøres med
olje via verktøyets trykkluftstilkopling etter hver
1-2 driftstimer. Drypp et par dråper smøreolje i
trykkluftstilkoplingen på trykkluftverktøyet, kople
verktøyet til trykkluftslangen, og la verktøyet
kjøre i et par sekunder for å smøre det. Smør
trykkluftverktøyet med 4-5 dråper smøreolje på
samme måte etter bruk. Ikke bruk tykkere olje
enn SAE-10, for dette kan skade verktøyet.
Rengjør trykkluftverktøyet med en godt oppvridd
klut etter bruk, og hold alle overflater fri for
smuss.
Feilfinning
Problem Mulige årsaker Løsning
Trykkluftverktøyet kjører med
nedsatt eller varierende
hastighet
1. Trykket i trykkluftslangen er for lavt
2. Hastighetsregulatoren eller utløseren på
trykkluftverktøyet er defekt
1. Still inn korrekt trykk, eller få
trykkluftforsyningen ettersett av
en fagperson
2. Få trykkluftverktøyet ettersett av
en fagperson
Trykkluftverktøyet starter ikke 1. Motoren i trykkluftverktøyet er defekt
eller blokkert
2. Det har kommet støv inn i motoren
3. Hastighetsregulatoren eller utløseren på
trykkluftverktøyet er defekt
4. Trykkluftforsyningen er defekt
Få trykkluftverktøyet eller
trykkluftforsyningen ettersett av en
fagperson
Verktøyet starter automatisk
når det kobles til
trykkluftslangen
Hastighetsregulatoren eller utløseren på
trykkluftverktøyet er defekt
Få trykkluftverktøyet ettersett av en
fagperson
Trykkluftverktøyet vibrerer
kraftig eller blir meget varmt
1. Trykkluftverktøyet er ikke smurt
2. Lagrene er skadet
1. Smør trykkluftverktøyet
2. Få trykkluftverktøyet ettersett av
en fagperson

9
SVENSKA
BRUKSANVISNING
Introduktion
För att du ska få så stor glädje som möjligt av
ditt nya tryckluftsverktyg rekommenderar vi att
du läser denna bruksanvisning och de medföljande
säkerhetsföreskrifterna innan du börjar använda
maskinen. Vi rekommenderar dessutom att du
sparar bruksanvisningen ifall du behöver läsa
informationen om de olika funktionerna igen.
Tekniska data
Borrning × rörlängd: Ø 50 mm × 216 mm
Luftförbrukning: 170 l/min
Luftinsugning: 1/4"
Luftslang (innerdiameter): 3/8"
Tryck: Max: 90 psi (6,2 bar)
Fogpistolens delar
1. Rör för fogpatron
2. Fästring
3. Utlösare
4. Tryckluftsanslutning
Säkerhetsföreskrifter
Använd aldrig tryckluftsverktyg på platser där det
föreligger brand- eller explosionsfara.
Kompressorer och tryckluftsverktyg kan vara farliga
om de används felaktigt. Följ alltid samtliga föreskrifter
för tryckluftsförsörjningen (kompressorn)! Var särskilt
uppmärksam på att dränera tryckbehållaren på vatten
och att rengöra filtret i tryckluftsslangen. Vatten och
förorenade ämnen i tryckluften kan skada
tryckluftsverktyget.
Var alltid uppmärksam på var tryckluftsslangen
befinner sig. Plötsliga tryckändringar i slangen
kan få den att röra sig eller slå omkull personer
eller föremål, vilket kan orsaka person- eller
materialskada. Se dessutom till att slangen inte
ligger så att man kan snubbla över den.
För högt lufttryck sliter snabbare på trycklufts-
verktyget och kan ge upphov till farliga
situationer.
Tryckluftsslangen får inte komma i kontakt med
vassa kanter, värme och olja.
Lyft eller bär aldrig tryckluftsverktyget i slangen.
Fatta alltid i själva verktyget.

10
Kontrollera före användning att trycklufts-
försörjningen och samtliga slangar, kopplingar,
nipplar och adaptrar är i gott skick och levererar
ren tryckluft med korrekt tryck. Använd ALDRIG
tryckluftsförsörjningen och tryckluftsverktyget i
onödan! Använd aldrig något annat högtrycks-
medium, som t.ex. syre eller acetylen.
Stäng alltid tryckluftsförsörjningen innan du monterar
eller skiftar tryckluftsverktyg eller tillbehör.
Kontrollera att tryckluftsverktyget inte är
aktiverat innan det ansluts till tryckluftsslangen.
Använd alltid munskydd och skyddsglasögon när
tryckluftsverktyget används i en dammig omgivning,
eftersom tryckluftsverktyget kan få damm att virvla
upp.
Vid användning av tryckluftsverktyg kan ljudnivån
överstiga 85 dB(A). Om så är fallet ska hörselskydd
användas.
Håll alltid ordentligt fast i tryckluftsverktyget vid
användning, så inga plötsliga rörelser i verktyget
får dig att tappa det.
Ta loss tryckluftsverktyget från tryckluftsslangen
när det inte används.
Krav för tryckluftsförsörjningen
Kontrollera att lufttrycket i tryckluftslangen är 90
psi (6,2 bar) och att tryckluftförsörjningen fungerar
korrekt. Om tryckluftsslangen är mycket lång
(över 8 meter) kan trycket i slangen ökas för att
kompensera slangens längd.
Använd en tryckluftsslang med en invändig
diameter på 3/8".
SVENSKA
BRUKSANVISNING
Anslutning
a. Tryckluftsverktyg
b. Tryckluftsslang
c. Koppling
d. Luftsmörjare
e. Tryckregulator
f. Filter
g. Backventil
h. Dräneringsventil
i. Automatisk dränering
j. Lufttorkare
k. Kompressor
l. Dräneringsventil
Användning
Skär av förseglingen på fogpatronen och sätt fast
den spets som följde med fogpatronen. Skär till
spetsten så att öppningen i den passar för
uppgiften.
Skruva av fästringen från fogpistolen och sätt
fogpatronen i kammaren med botten inåt. Skruva
på fästringen igen.
Anslut fogpistolen till tryckluftsförsörjningen och
tryck på utlösaren tills det kommer ut fogmassa
från fogpistolens spets. Foghastigheten kan
eventuellt anpassas genom att justera lufttrycket
från tryckluftsförsörjningen. Använd inte för högt
lufttryck då detta kan skada fogpistolen.

11
SVENSKA
BRUKSANVISNING
Rengöring och underhåll
Om tryckluftsförsörjningen inte blandar smörjolja
i tryckluften ska tryckluftsverktyget smörjas med
olja via verktygets tryckluftsanslutning var 1-2
driftstimme. Droppa ett par droppar smörjolja i
tryckluftverktygets tryckluftanslutning, anslut
tryckluftsverktyget till tryckluftslangen och låt
verktyget köra ett par sekunder för att smörja
det. Smörj tryckluftsverktyget med 4-5 droppar
smörjolja på samma sätt efter användning. Använd
inte tjockare olja än SAE-10 då detta kan skada
verktyget.
Rengör tryckluftsverktyget med en hårt urvriden
trasa efter användning och håll alltid ytorna fria
från smuts.
Fejlfinding
Problem Möjliga orsaker Lösning
Tryckluftsverktyget kör med
nedsatt eller varierande varvtal.
1. Trycket i luftslangen är för lågt.
2. Hastighetsregulatorn eller avtryckaren på
tryckluftsverktyget är trasig.
1. Ställ in trycket korrekt eller låt en
fackman undersöka
tryckluftsförsörjningen.
2. Låt en fackman undersöka
tryckluftsverktyget.
Tryckluftsverktyget startar inte. 1. Motorn i tryckluftsverktyget är trasig eller
blockerad.
2. Smuts har trängt in i motorn.
3. Hastighetsregulatorn eller avtryckaren på
tryckluftsverktyget är trasig.
4. Tryckluftsförsörjningen är defekt.
Låt en fackman undersöka
tryckluftsverktyget eller
tryckluftsförsörjningen.
Verktyget startar automatiskt
när det ansluts till
tryckluftsslangen.
Hastighetsregulatorn eller avtryckaren på
tryckluftsverktyget är trasig.
Låt en fackman undersöka
tryckluftsverktyget.
Tryckluftsverktyget vibrerar
kraftigt eller blir mycket varmt.
1. Tryckluftsverktyget är inte smort.
2. Lagringarna är skadade.
1. Smörj lufttrycksverktyget.
2. Låt en fackman undersöka
tryckluftsverktyget.

12
SUOMI
KÄYTTÖOHJE
Johdanto
Saat paineilmatyökalusta suurimman hyödyn,
kun luet käyttöohjeen ja turvallisuusohjeet läpi
ennen paineilmatyökalun käyttöönottoa. Säilytä
tämä käyttöohje, jotta voit tarvittaessa palauttaa
mieleesi työkalun toiminnot.
Tekniset tiedot
Poraus × putken pituus: Ø 50 mm × 216 mm
Ilmankäyttö: 170 l/min
Ilmanimusuutin: 1/4"
Ilmaletku (sisähalkaisija): 3/8"
Paine: Enintään: 90 psi (6,2 bar)
Saumapistoolin osat
1. Patruunan kotelo
2. Lukitusrengas
3. Vapautin
4. Paineilmasuutin
Erityisiä turvallisuusohjeita
Älä koskaan käytä paineilmatyökalua alueilla, joilla
on palo- tai räjähdysvaara.
Kompressorit ja paineilmatyökalut voivat olla
vaarallisia, jos niitä käytetään väärin. Noudata kaikkia
paineilmansyötöstä (kompressorista) annettuja ohjeita!
Muista erityisesti valuttaa vesi kompressorin kotelosta
ja puhdistaa paineilmaletkun suodatin. Paineilmassa
oleva vesi ja vieraat esineet voivat vahingoittaa
paineilmatyökalua.
Ole aina tietoinen siitä, missä paineilmaletku on.
Äkilliset painevaihtelut letkussa voivat saada letkun
lennähtämään päin ihmisiä tai esineitä, jolloin
seurauksena voi olla henkilö- tai omaisuusvahinkoja.
Huolehdi siitä, ettei letku ole paikassa, jossa siihen
voisi helposti kompastua.
Liian suuri ilmanpaine kuluttaa paineilmatyökalua
normaalia nopeammin ja voi aiheuttaa vaarallisia
tilanteita.
Paineilmaletku ei saa koskettaa teräviä reunoja,
kuumia pintoja tai öljyä.
Älä nosta tai kanna paineilmatyökalua letkusta.
Ota kiinni itse työkalusta.

13
Tarkista ennen käyttöä, että paineilmansyöttö ja
kaikki letkut, liitokset, nipat ja sovittimet ovat
hyvässä kunnossa ja että ne tuottavat puhdasta
paineilmaa oikealla paineella. Älä KOSKAAN käytä
paineilmansyöttöä tai paineilmatyökalua, jos tämä
ehto ei täyty! Älä koskaan käytä muuta korkeapaineista
ilmaa, esimerkiksi happea tai asetyleenia.
Katkaise paineilmansyöttö, ennen kuin asennat
tai vaihdat paineilmatyökalua tai lisävarusteita.
Tarkista, ettei paineilmatyökalun virta ole
kytketty, ennen kuin liität sen paineilmaletkuun.
Käytä aina hengityksensuojainta ja suojalaseja, kun
paineilmatyökalua käytetään pölyisissä paikoissa,
joissa paineilmatyökalu voi nostattaa pölyä.
Paineilmatyökalua käytettäessä melutaso voi nousta
yli 85 dB(A):n. Jos näin tapahtuu, on käytettävä
kuulosuojaimia.
Pidä paineilmatyökalusta aina kunnolla kiinni käytön
aikana, jotta et työkalun äkillisten liikkeiden takia
pudota sitä.
Irrota paineilmatyökalu paineilmaletkusta, kun
työkalua ei käytetä.
Paineilmansyötölle asetetut
vaatimukset
Tarkista, että ilmanpaine paineilmaletkussa on
90 psi (6,2 bar) ja että paineilmansyöttö toimii
oikein. Jos paineilmaletku on hyvin pitkä (yli 8
metriä), letkun painetta voi lisätä letkun pituuden
kompensoimiseksi.
Käytä paineilmaletkua, jonka sisähalkaisija on 3/8".
SUOMI
KÄYTTÖOHJE
Liitäntä
a. Paineilmatyökalu
b. Paineilmaletku
c. Liitos
d. Öljysäiliö
e. Painesäädin
f. Suodatin
g. Vastaventtiili
h. Poistohana
i. Automaattinen poisto
j. Ilmankuivain
k. Kompressori
l. Poistohana
Käyttö
Leikkaa saumausainepatruunan sinetti ja asenna
kärki, joka toimitettiin patruunan mukana.
Leikkaa kärki niin, että aukko on tehtävään
sopiva.
Kierrä lukitusrengas irti saumapistoolista ja
kiinnitä patruuna koteloon pohja sisäänpäin.
Kiinnitä lukitusrengas takaisin.
Kytke saumapistooli paineilmansyöttöön ja paina
vapautinta, kunnes massaa tulee ulos patruunan
kärjestä. Saumausnopeutta voidaan säätää
säätämällä paineilmansyötön ilmanpainetta. Älä
käytä liian korkeaa ilmanpainetta, koska se voi
vahingoittaa saumapistoolia.

14
SUOMI
KÄYTTÖOHJE
Puhdistus ja kunnossapito
Jos paineilmansyötöstä ei tule voiteluöljyä
paineilmaan, paineilmatyökalu on voideltava
öljyllä työkalun paineilmasuuttimen kautta 1–2
käyttötunnin välein. Lisää paineilmatyökalun
paineilmasuuttimeen pari pisaraa voiteluöljyä,
kiinnitä työkalu paineilmaletkuun ja anna
työkalun käydä pari sekuntia, jotta öljy leviää.
Voitele paineilmatyökalu samalla tavalla 4–5
pisaralla voiteluöljyä käytön jälkeen. Älä käytä
paksumpaa öljyä kuin SAE-10, koska paksumpi
öljy voi vaurioittaa työkalua.
Puhdista paineilmatyökalu käytön jälkeen kuivaksi
kierretyllä liinalla ja pidä aina kaikki pinnat
puhtaina liasta.
Vianmääritys
Ongelma Mahdolliset syyt Ratkaisu
Paineilmatyökalu käy
normaalia alhaisemmalla tai
vaihtelevalla nopeudella.
1. Paineilmaletkun paine on liian pieni.
2. Paineilmatyökalun paineensäädin tai
vapautin on viallinen.
1. Säädä paine oikein tai tarkistuta
paineilmatyökalu ammattilaisella.
2. Tarkistuta paineilmatyökalu
ammattilaisella.
Paineilmatyökalu ei käynnisty. 1. Paineilmatyökalun moottori on viallinen
tai jumissa.
2. Moottoriin on kerääntynyt pölyä.
3. Paineilmatyökalun paineensäädin tai
vapautin on viallinen.
4. Paineilmansyöttö on viallinen.
Tarkistuta paineilmatyökalu tai
paineilmansyöttö ammattilaisella.
Työkalu käynnistyy
automaattisesti, kun se
liitetään paineilmaletkuun.
Paineilmatyökalun paineensäädin tai vapautin
on viallinen.
Tarkistuta paineilmatyökalu
ammattilaisella.
Paineilmatyökalu tärisee
voimakkaasti tai tulee hyvin
kuumaksi.
1. Paineilmatyökalua ei ole voideltu.
2. Laakerit ovat vahingoittuneet.
1. Voitele paineilmatyökalu.
2. Tarkistuta paineilmatyökalu
ammattilaisella.

15
ENGLISH
INSTRUCTION MANUAL
Introduction
To get the most out of your new compressed air
tool, please read these instructions and the attached
safety instructions before use. Please also save the
instructions in case you need to refer to them at a
later date.
Technical data
Tube diameter × length: 50 mm × 216 mm
Air consumption rate: 170 l/min
Air intake: 1/4"
Air hose (internal diameter): 3/8"
Pressure rating: Max: 90 PSI (6.2 bar)
Main components
1. Grout tube chamber
2. Retaining Ring
3. Release latch
4. Air nozzle
Special safety instructions
Never use compressed air tools in areas where
there is risk of fire or explosion.
Compressors and compressed air tools can be
dangerous if operated incorrectly. Always observe
the compressor manufacturer’s safety instructions!
Always remember to drain the compressor tank of
water and to clean the air hose filter. Water and
contaminants in the compressed air can damage
tools.
Always be aware of the location of the hose.
Sudden changes in pressure in the hose can cause
it to move with sufficient force to knock over
people and objects, which can cause injury or
damage. Always ensure the hose does not lie in
a place where you could easily trip over it.
Excessive air pressure will wear out tools faster and
can cause dangerous situations.
Do not allow the compressed air hose to come into
contact with sharp edges, heat and oil.
Never lift or carry the compressed air tools by their
hose. Always grip the tool itself.

16
Check the air supply, all hoses, connections,
nipples and adapters and that clean air is being
supplied at the correct pressure before use. NEVER
use the air supply and tool if this is not the case!
Never use any other pressurized gas sources, such
as oxygen or acetylene.
Always disconnect the air supply before removing
or switching tools or accessories.
Check that the tool is not activated before
connecting air hoses.
Always use face mask and protective glasses when
using compressed air tools in dusty environments,
as they can cause dust to swirl around.
Compressed air tools in use can generate noise
levels in excess of 85 dB(A). If this is the case,
always use ear protectors.
Always maintain a firm grip on compressed air
tools during use, to avoid dropping the tool due
to sudden expected movements.
Disconnect the tool from its air hose when not in use.
Compressed air supply specifications
Check that air pressure in the hose is 90 PSI
(6.2 bar), and that the compressed air supply
is functioning correctly. If the hose is very long
(over 8 metres), the pressure can be increased to
compensate for the length.
Use compressed air hoses with internal diameter
of 3/8".
ENGLISH
INSTRUCTION MANUAL
Connection
a. Compressed air tool
b. Compressed air hose
c. Connection
d. Oil reservoir
e. Pressure regulator
f. Filter
g. Non return valve
h. Drain cock
i. Automatic drain
j. Air drier
k. Compressor
l. Drain cock
Use
Remove the seal from the grout/filler/seal tube and
fit the conical applicator that comes with it. Cut
applicator to size.
Remove retaining ring from the gun, insert tube in
the chamber bottom first. Replace retaining ring.
Connect gun to compressed air supply and press
trigger until grout/filler/seal begins to come out
of the applicator tip. Application speed can be
adjusted by adjusting air pressure. Avoid using
excess air pressure, as this can damage the gun.

17
ENGLISH
INSTRUCTION MANUAL
Cleaning and maintenance
If the compressed air supply does not mix
lubricating oil in the air, lubricate the tool with
oil via its compressed air nozzle every 1-2 hours
of operation. Apply a couple of drops of oil to the
nozzle, connect the tool to the hose and let the
tool run for a few seconds to lubricate it. Lubricate
the tool with 4-5 drops of oil using the same
method after use. Do not use a thicker oil than
SAE-10, as it may damage the tool.
Clean the tool with a slightly damp cloth after use
and always keep all surfaces clean.
Troubleshooting
Problem
Possible causes Solution
Tool running at reduced or
varying speed
1. Pressure in hose too low
2. Speed regulator or trigger on tool
defective
1. Adjust air pressure correctly or
have the air supply system
checked by an expert
2. Get the tool checked by an expert
Tool will not start 1. Defective motor or blockage
2. Dust has contaminated the motor
3. Speed regulator or trigger on tool
defective
4. Air supply defective
Get the tool or air supply system
checked by an expert
Tool starts automatically when
the hose is connected
Speed regulator or trigger on tool defective Get the tool checked by an expert
Tool vibrates heavily or gets
very hot
1. No lubrication in tool
2. Damaged bearings
1. Lubricate tool
2. Get the tool checked by an expert

18
DEUTSCH
GEBRAUCHSANWEISUNG
Einführung
Damit Sie an Ihrem neuen Druckluftwerkzeug
möglichst lange Freude haben, bitten wir Sie,
die Gebrauchsanweisung und die beiliegenden
Sicherheitshinweise vor Ingebrauchnahme
sorgfältig durchzulesen. Ferner wird empfohlen, die
Gebrauchsanweisung für den Fall aufzubewahren,
dass Sie sich die Funktionen des Werkzeugs später
nochmals ins Gedächtnis rufen möchten.
Technische Daten
Bohrung × Rohrlänge: Ø 50 mm × 216 mm
Luftverbrauch: 170 l/min.
Luftansaugung: 1/4"
Luftschlauch (Innendurchmesser): 3/8"
Druck: Max: 90 psi (6,2 bar)
Teile der Fugenpistole
1. Kammer für Fugenkartusche
2. Verschlussring
3. Auslöser
4. Druckluftstutzen
Sicherheitshinweise
Verwenden Sie das Druckluftwerkzeug niemals in
brand- oder explosionsgefährdeten Bereichen.
Kompressoren und Druckluftwerkzeuge können bei
falscher Bedienung eine Gefahr darstellen. Halten
Sie daher stets alle für die Druckluftversorgung
(den Kompressor) geltenden Vorschriften ein.
Achten Sie insbesondere darauf, Wasser aus dem
Kompressorbehälter zu entfernen und den Filter
im Druckluftschlauch zu reinigen. Wasser und
Verunreinigungen in der Druckluft können das
Druckluftwerkzeug beschädigen.
Achten Sie stets auf die Lage des Druckluftschlauchs.
Plötzliche Druckänderungen im Schlauch können
dazu führen, dass dieser sich bewegt und Personen
oder Gegenstände umwirft und sie dadurch zu Schaden
kommen. Legen Sie den Schlauch außerdem so, dass
niemand über ihn stolpern kann.
Zu hoher Luftdruck verschleißt das Druckluftwerkzeug
schneller und kann Gefahrensituationen herbeiführen.
Der Druckluftschlauch darf nicht in Berührung mit
scharfen Kanten, hohen Temperaturen oder Öl
kommen.
Heben oder tragen Sie das Druckluftwerkzeug
niemals am Schlauch. Fassen Sie es stets am
Werkzeug selbst.

19
Vergewissern Sie sich vor Ingebrauchnahme, dass
die Druckluftversorgung und sämtliche Schläuche,
Kupplungen, Nippel und Adapter in Ordnung
sind und reine Druckluft mit dem korrekten Druck
liefert. Nehmen Sie die Druckluftversorgung
NIEMALS in Gebrauch, wenn dies nicht gegeben
ist! Verwenden Sie niemals andere Hochdruckluft,
z.B. Sauerstoff oder Azetylen.
Unterbrechen Sie stets die Druckluftversorgung
zum Anbringen oder Auswechseln von Druckluft-
werkzeug oder Zubehör.
Vergewissern Sie sich, dass das Druckluftwerkzeug
vor dem Anschließen des Druckluftschlauches
nicht eingeschaltet ist.
Tragen Sie stets Atemschutz und Schutzbrille,
wenn Sie das Druckluftwerkzeug in staubiger
Umgebung verwenden, da das Druckluftwerkzeug
den Staub aufwirbeln kann.
Beim Gebrauch von Druckluftwerkzeugen kann
der Geräuschpegel über 85 dB(A) liegen. In einem
solchen Fall ist ein Gehörschutz zu tragen.
Halten Sie das Druckluftwerkzeug während des
Gebrauchs gut fest, damit es Ihnen bei plötzlichen
Bewegungen nicht aus der Hand gleitet.
Trennen Sie das Druckluftwerkzeug bei Nichtgebrauch
vom Druckluftschlauch.
Anforderungen an die Druckluft-
versorgung
Vergewissern Sie sich, dass der Luftdruck im
Druckluftschlauch 90 psi (6,2 bar) beträgt und
dass die Druckluftversorgung einwandfrei
DEUTSCH
GEBRAUCHSANWEISUNG
funktioniert. Bei zu langem Druckluftschlauch
(über 8 Meter) kann der Druck im Schlauch
erhöht werden, um die Länge des Schlauches
auszugleichen.
Verwenden Sie einen Druckluftschlauch mit einem
Innendurchmesser von 3/8".
Anschluss
a. Druckluftwerkzeug
b. Druckluftschlauch
c. Kupplung
d. Öler
e. Druckregler
f. Filter
g. Rückschlagventil
h. Ablasshahn
i. Automatischer Ablauf
j. Lufttrockner
k. Kompressor
l. Ablasshahn
Betrieb
Scheiden Sie die Versiegelung von der Fugenkartusche
und montieren Sie die der Fugenkartusche beigefügte
Spitze. Schneiden Sie die Spitze so zu, dass die
Öffnung der Aufgabe entspricht.
Schrauben Sie den Verschlussring auf die
Fugenpistole und setzen Sie die Fugenkartusche
mit dem Boden nach innen in die Kammer.
Schrauben Sie den Verschlussring wieder an.

20
DEUTSCH
GEBRAUCHSANWEISUNG
Schließen Sie die Fugenpistole an die Druckluft-
versorgung an, und drücken Sie auf den Auslöser,
bis aus der Spitze der Fugenkartusche Fugenmasse
austritt. Die Fuggeschwindigkeit kann ggf.
angepasst werden, indem der Luftdruck der
Druckluftversorgung eingestellt wird. Verwenden
Sie keinen zu hohen Luftdruck, da dies die
Fugenpistole beschädigen kann.
Reinigung und Pflege
Wenn die Druckluftversorgung kein Schmieröl in
die Druckluft mischt, muss das Druckluftwerkzeug
über den Druckluftstutzen des Werkzeugs nach
jeweils 1-2 Betriebsstunden geölt werden. Hierzu
geben Sie einige Tropfen Schmieröl in den
Druckluftstutzen des Druckluftwerkzeugs,
schließen das Werkzeug an den Druckluftschlauch
an und lassen das Werkzeug einige Sekunden
laufen, um es zu schmieren. Ölen Sie das
Druckluftwerkzeug nach dem Gebrauch mit 4-5
Tropfen Schmieröl auf die gleiche Weise.
Verwenden Sie kein dickeres Öl als SAE-10, da
sonst das Werkzeug Schaden nehmen kann.
Reinigen Sie das Druckluftwerkzeug nach
Gebrauch mit einem gut ausgewrungenen Tuch
und halten Sie die Oberflächen stets frei von
Verschmutzungen.
Fehlersuche
Problem Mögliche Ursachen Lösung
Das Druckluftwerkzeug läuft
mit verminderter oder
schwankender Geschwindigkeit
1. Der Druck im Druckluftschlauch ist zu
niedrig
2. Der Geschwindigkeitsregler oder der
Schalter des Druckluftwerkzeugs ist
defekt.
1. Stellen Sie den richtigen Druck
ein, oder lassen Sie die
Druckluftversorgung von einem
Fachmann durchsehen.
2. Lassen Sie das Druckluftwerkzeug
von einem Fachmann durchsehen.
Das Druckluftwerkzeug läuft
nicht an.
1. Der Motor des Druckluftwerkzeugs ist
defekt oder blockiert.
2. Staub ist in den Motor eingedrungen.
3. Der Geschwindigkeitsregler oder der
Schalter des Druckluftwerkzeugs ist
defekt.
4. Die Druckluftversorgung ist defekt.
Lassen Sie das Druckluftwerkzeug
oder die Druckluftversorgung von
einem Fachmann durchsehen.
Das Werkzeug startet
automatisch, sobald es an den
Druckluftschlauch
angeschlossen ist.
Der Geschwindigkeitsregler oder der Schalter
des Druckluftwerkzeugs ist defekt.
Lassen Sie das Druckluftwerkzeug von
einem Fachmann durchsehen.
Das Druckluftwerkzeug vibriert
stark oder wird sehr heiß.
1. Das Druckluftwerkzeug ist nicht
geschmiert.
2. Die Lager sind beschädigt.
1. Schmieren Sie das
Druckluftwerkzeug.
2. Lassen Sie das Druckluftwerkzeug
von einem Fachmann durchsehen.
