Holmatro GDR200EVO3 User manual

/i
GDR200(ST)EVO3 Handleiding NL
Manual EN
Mode d’emploi FR
Betriebsanleitung DE
Manual ES
Manual PT
手册 ZH

2 916.400.206_003 GDR200(ST)EVO3
/i
5NL Voor het lezen van de handleiding s.v.p. het eerste en laatste blad van de omslag
uitvouwen.
24 EN To read the manual, please fold out the first and the last page of the cover.
42 FR Pour lire le manuel, veuillez déplier la première et la dernière page de la couverture.
61 DE Beim Lesen dieser Anleitung schlagen Sie bitte zunächst das erste und das letzte
Blatt des Umschlags auf.
81 ES Para leer este manual, por favor despliegue la primera y la última página de este
manual.
101 PT Antes de ler o manual desdobre s.f.f. a primeura e a última folha das capas.
120 ZH 阅读本手册前，请先将封面和封底折叠。
BG Ако езикът на Вашата страна липсва, моля, свържете се с Холматро.
CS Chybí-li jazyk vaší zeme, kontaktujte Holmatro.
DA Kontakt venligst Holmatro, hvis der ikke findes en brugervejledning på dit sprog.
EL Σε περίπτωση που η μητρική σας γλώσσας δεν υπάρχει, επικοινωνήστε με τη
Holmatro.
ET Juhul kui Teie emakeel puudub, palun võtke ühendust Holmatroga.
FI Ota yhteyttä Holmatroon, jos käyttöopasta ei ole saatavilla omalla äidinkielelläsi.
HU Ha az Ön országának nyelve hiányozna, kérjük lépjen kapcsolatba a Holmatro
céggel.
IS Ef enginn texti er á tungumáli lands þíns, vinsamlegast hafðu samband við Holmatro.
IT Contattare Holmatro se il manuale utente non è disponibile nella propria lingua.
LT Jeigu nera Jusu šalies kalbos, prašome susisiekti su Holmatro.
LV Ja jusu valsts valoda nav mineta, ludzu, sazinieties ar Holmatro.
MT Jekk il-lingwa ta' pajjizek hija nieqsa, jekk joghgbok ikkuntattja lil Holmatro.
NO Hvis ditt lands språk mangler, vær vennlig å kontakte Holmatro.
PL Jeśli podręcznik użytkownika nie jest dostępny w Twoim języku, skontaktuj się z
Holmatro.
RO Dacă limba ţării Dvs. lipseşte, vă rugăm contactaţi Holmatro.
SK Ak chýba jazyk vašej krajiny, kontaktujte, prosím, spolocnost Holmatro.
SL Ce jezik vaše države manjka, vas prosimo, da stopite v stik s Holmatro.
SV Kontakta Holmatro om denna användarmanual inte finns tillgänglig på ditt språk.

GDR200(ST)EVO3 916.400.206_003 3
Fig. 1
Fig. 2

4 916.400.206_003 GDR200(ST)EVO3
Fig. 3
Fig. 4

NL
GDR200(ST)EVO3 916.400.206_003 5
3743 Nederlands
1 Inleiding
1.1 Disclaimer
Alle rechten voorbehouden. Niets uit deze publicatie mag op enige wijze openbaar worden gemaakt,
verveelvoudigd of gewijzigd zonder voorafgaande schriftelijke toestemming van Holmatro. Holmatro
behoudt zich het recht voor onderdelen van gereedschappen zonder voorafgaande mededeling te
wijzigen of aan te passen. De inhoud van deze gebruikershandleiding kan eveneens op ieder moment
worden gewijzigd. Deze gebruikershandleiding is gebaseerd en heeft betrekking op de op dit moment
vervaardigde types en geldende regelgeving. Holmatro aanvaardt geen enkele aansprakelijkheid voor
eventuele schade voortvloeiende uit het gebruik van deze gebruikershandleiding met betrekking tot
enigerlei geleverde of eventueel te leveren apparatuur, behoudens opzet of grove schuld van de zijde
van Holmatro. Neem voor nadere informatie over het gebruik van de gebruikershandleiding, onderhoud
en/of reparatie van Holmatro-apparatuur contact op met Holmatro of met de officieel hiervoor
aangewezen distributeur. Aan de samenstelling en nauwkeurigheid van deze gebruikershandleiding is
uiterste zorg besteed. Holmatro stelt zich echter niet aansprakelijk voor fouten en ontbrekende delen of
hieruit voortvloeiende verplichtingen. Neem bij onduidelijkheid over de juistheid of de volledigheid van
deze gebruikershandleiding contact op met Holmatro.
1.2 Over deze handleiding
De originele instructies in deze handleiding zijn geschreven in het Engels. Versies van deze handleiding
die in een andere taal zijn opgesteld, zijn een vertaling van de originele instructies.
1.3 Definities
/i
1.4 Algemeen
Van harte gefeliciteerd met de aankoop van dit Holmatro-product. Deze gebruikershandleiding geeft
instructies met betrekking tot bediening, onderhoud, storingen en veiligheid van de betreffende
apparatuur. Ook worden veiligheidsvoorschriften voor het gebruik van een compleet Holmatro-systeem
in deze gebruikershandleiding beschreven. Afbeeldingen in deze gebruikershandleiding kunnen,
afhankelijk van het type, enigszins afwijken.
Alle bij de inbedrijfstelling, de bediening, het onderhoud en het verhelpen van storingen met betrekking
tot de apparatuur betrokken personen moeten deze gebruikershandleiding hebben gelezen en
begrepen, met name de veiligheidsvoorschriften.
Om bedieningsfouten te voorkomen en voor een storingsvrije werking van de apparatuur moeten de
gebruikershandleidingen altijd voor de bediener beschikbaar zijn.
1.5 Toepassing
Dit product is onderdeel van de apparatuur bedoeld voor gebruik door hulpdiensten. Dit gereedschap
dient ervoor om deuren te openen.
Systeem: samenstel van krachtbron, optionele voedingskabel(s) en gereedschap(pen).
Accu: apparaat dat elektrische stroom en spanning levert.
Gereedschap: hydraulisch instrument zoals een schaar, spreider, combigereedschap, ram of
cilinder.
Apparatuur: gereedschap(pen), kabel(s), accu of accessoires.
Netvoedingsconnector: apparaat dat elektrische stroom en spanning transformeert en levert.
Lader/acculader: een elektronisch apparaat om een oplaadbare batterij op te laden.

NL
6 916.400.206_003 GDR200(ST)EVO3
1.6 Gekwalificeerd personeel
Alleen voor gebruik van het systeem opgeleide personen mogen het systeem bedienen. Neem altijd de
lokale wetgeving en de veiligheids- en milieuvoorschriften in acht. Alleen een door Holmatro
gecertificeerde technicus mag reparaties uitvoeren.
1.7 Garantie
Zie voor de garantiebepalingen de algemene verkoopvoorwaarden. Deze kunt u opvragen bij uw
Holmatro-dealer.
Holmatro maakt u erop attent dat iedere garantie op uw apparatuur of systeem komt te vervallen en dat
u Holmatro dient te vrijwaren voor eventuele productaansprakelijkheid en verantwoordelijkheid indien:
• service en onderhoud niet strikt volgens de instructies worden uitgevoerd, reparaties niet worden
verricht door een gecertificeerde technicus van Holmatro of zonder voorafgaande schriftelijke
toestemming worden uitgevoerd;
• eigenhandige veranderingen en constructieve veranderingen worden aangebracht,
veiligheidsinrichtingen worden uitgeschakeld, hydraulische kleppen ondeskundig worden afgesteld
en reparaties gebrekkig worden uitgevoerd;
• geen originele Holmatro-onderdelen of andere dan de voorgeschreven smeermiddelen worden
gebruikt;
• de apparatuur of het systeem onoordeelkundig, met verkeerde bediening, onjuist, onachtzaam of
niet in overeenstemming met zijn aard en/of bestemming wordt gebruikt.
1.8 Conformiteitsverklaring
De apparatuur is CE-gecertificeerd. Dit betekent dat de apparatuur voldoet aan de essentiële
veiligheidseisen. De originele conformiteitsverklaring wordt bij de apparatuur geleverd.
De normen en richtlijnen waarmee in het ontwerp rekening is gehouden, worden vermeld in de
paragraaf 'Technische Specificaties' in dit document.
2 Veiligheidsvoorschriften
2.1 Verklaring van de symbolen in deze handleiding
In deze handleiding worden de onderstaande symbolen gebruikt om mogelijke gevaren aan te geven.
GEVAAR
Geeft een dreigende gevaarlijke situatie aan die, indien deze niet wordt vermeden, tot ernstig
of dodelijk letsel zal leiden.
WAARSCHUWING
Geeft een mogelijk gevaarlijke situatie aan die, indien deze niet wordt vermeden, tot ernstig
of dodelijk letsel kan leiden.
VOORZICHTIG
Geeft een mogelijk gevaarlijke situatie aan die, indien deze niet wordt vermeden, tot lichte of
matige verwondingen kan leiden.
LET OP
Wordt gebruikt om werkwijzen aan te duiden die geen fysiek letsel opleveren maar die, indien
deze niet worden vermeden, tot schade aan eigendommen kan leiden.

NL
GDR200(ST)EVO3 916.400.206_003 7
Neem deze voorschriften en de lokaal geldende veiligheidsvoorschriften te allen tijde in acht en ga altijd
zeer zorgvuldig te werk.
Informeer alle bij de werkzaamheden betrokken personen over deze veiligheidsvoorschriften.

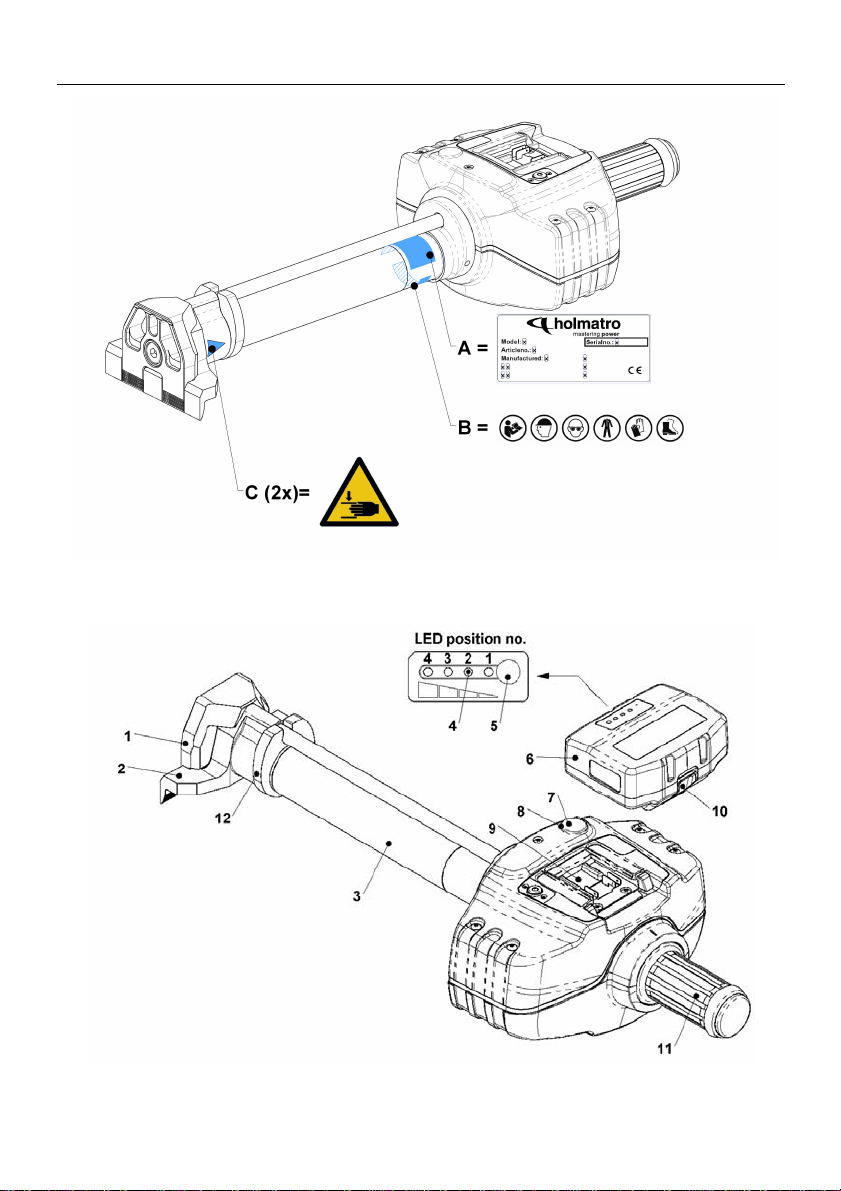

2.2 Typeplaat en CE-markering op de apparatuur
Zie Fig. 1.
Alle op de uitrusting aangebrachte pictogrammen betreffende veiligheid en gevaar moeten in acht
worden genomen en duidelijk leesbaar blijven.
/i
OPMERKING
Benadrukt belangrijke informatie voor optimaal gebruik van het product. Dit symbool staat in
de gebruikershandleiding bij alle voorschriften die betrekking hebben op gebruik van het
product of onderhoud.
WAARSCHUWING
Het niet opvolgen van deze instructies kan leiden tot ernstig persoonlijk letsel, een dodelijk
ongeval, schade aan het systeem of gevolgschade.
Pos. Soort
markering Beschrijving Onderdeelnr.
A Typeplaat Typeplaat met:
• Typeaanduiding
• Serienummer
• Productiedatum
•CE-markering
Neem contact op met
Holmatro.

NL
8 916.400.206_003 GDR200(ST)EVO3
Laat onleesbaar geworden pictogrammen door een door Holmatro gecertificeerde technicus
vervangen.
BWAARSCHUWING
Draag een veiligheidsbril (of een volledig
gelaatscherm).
Neem contact op met
Holmatro.
WAARSCHUWING
Draag veiligheidsschoenen met goede steun voor
de enkels en bescherming voor de tenen.
OPMERKING
Lees voor gebruik de gebruikershandleiding.
WAARSCHUWING
Draag veiligheidshandschoenen.
WAARSCHUWING
Draag veiligheidskleding voor het gehele lichaam
voorzien van reflecterend materiaal.
WAARSCHUWING
Draag een helm.
CGEVAAR
Gevaar voor het pletten van lichaamsdelen.
Neem contact op met
Holmatro.
Pos. Soort
markering Beschrijving Onderdeelnr.

NL
GDR200(ST)EVO3 916.400.206_003 9
2.3 Algemene veiligheidsvoorschriften
• Gebruik deze apparatuur uitsluitend voor de werkzaamheden waarvoor deze is bedoeld.
Raadpleeg bij twijfel of onduidelijkheden altijd uw Holmatro-dealer.
• Vervang onleesbare veiligheidssymbolen/pictogrammen en/of informatielabels door identieke
modellen, verkrijgbaar bij de Holmatro-dealer.
• Gelakte, kunststof en rubberen onderdelen zijn niet bestand tegen bijtende zuren of vloeistoffen.
Spoel alle onderdelen die in contact zijn gekomen met bijtende zuren of vloeistoffen af met ruim
water, behalve elektrische onderdelen. Raadpleeg uw Holmatro-dealer voor een bestendigheidlijst.
• Bescherm de apparatuur tegen vonken bij las- of slijpwerkzaamheden.
• Vermijd een ongezonde werkhouding. Hierdoor kunnen lichamelijke klachten ontstaan.
• Volg de inspectie- en onderhoudsvoorschriften op.
• Ombouw van het apparaat of het systeem mag uitsluitend worden uitgevoerd door een door
Holmatro gecertificeerde technicus. Bewaar in geval van ombouw zowel de oorspronkelijke
handleiding als de ombouwhandleiding.
• Gebruik uitsluitend originele Holmatro-onderdelen en door Holmatro voorgeschreven
onderhoudsproducten.
2.4 Persoonlijke veiligheid
Werknemers die met de apparatuur werken of hierbij assisteren, moeten alle persoonlijke
beschermingsmiddelen dragen, zoals voorgeschreven in de standaardwerkprocedure. Nalatig gebruik
van persoonlijke beschermingsmiddelen kan leiden tot ernstig letsel. Draag tijdens gebruik minimaal de
volgende persoonlijke beschermingsmiddelen:
•Helm;
• Veiligheidsbril of volledig gelaatscherm;
• Veiligheidshandschoenen;
• Veiligheidskleding voor het gehele lichaam;
• Veiligheidsschoenen met goede steun voor de enkels en bescherming voor de tenen;
2.5 Veiligheidsvoorschriften met betrekking tot de apparatuur
• Kijk uit voor het gevaar van vast komen te zitten wanneer de plunjer is ingetrokken.
• Voorkom dat scherpe objecten de plunjer of teen aanraken. Schade kan lekkage langs de afdichting
veroorzaken.
2.6 Veiligheidsvoorschriften met betrekking tot de bediening van het systeem
• Voer voordat u de werkzaamheden start een risicoanalyse betreffende de procedure uit (EN-ISO
12100).
• Houd omstanders op afstand en ga extra voorzichtig te werk in de buurt van mensen en dieren.
• Vermijd stress en werk gestructureerd. Dit verlaagt de kans op fouten, combinaties van gevaren en
ongevallen.
• Controleer voor gebruik de apparatuur op beschadigingen. Gebruik de uitrusting niet als deze niet
in goede staat verkeert en raadpleeg uw Holmatro-dealer.
• Ga op een stabiele ondergrond staan en houd de apparatuur met beide handen vast.
• Ga tijdens het uitvoeren van de werkzaamheden nooit tussen het object en de apparatuur staan.
• Controleer tijdens gebruik van de apparatuur continu de situatie van de apparatuur en de
constructie.
• Zet delen van een object die kunnen wegspringen vast.
• Gebruik uitsluitend originele Holmatro-hulpstukken en zorg dat deze correct zijn aangesloten.
• Zorg dat lichaamsdelen nooit tussen bewegende onderdelen komen. Het risico bestaat dat
lichaamsdelen worden geplet of afgesneden.

NL
10 916.400.206_003 GDR200(ST)EVO3
• Zorg dat de dodemansgreep niet vast komt te zitten.
• Stop onmiddellijk indien het systeem vreemde geluiden voortbrengt of afwijkend gedrag vertoont.
• Stop onmiddellijk als het apparaat olie lekt. Onder druk ontsnappende olie kan de huid
binnendringen en ernstig letsel veroorzaken. Ga onmiddellijk naar een ziekenhuis voor medische
hulp als iemand met olie wordt geïnjecteerd. Geef de arts de specificaties van de olie.
• Neem te allen tijde de voor andere bij de operatie gebruikte apparatuur geldende
veiligheidsvoorschriften in acht.
• Dompel het gereedschap niet onder in water en stel het niet bloot aan grote hoeveelheden water of
andere vloeistoffen (binnen of buiten het gereedschap).
• Het gereedschap is niet geschikt om een last op te tillen.
2.7 Algemene veiligheidsvoorschriften met betrekking tot accu's
WAARSCHUWING
• Vermijd explosieve gassen, open vuur en vonken. Explosiegevaar.
• Plaats de accu niet in water.
• Vermijd kortsluiting in de accu. Zorg dat de aansluitingen niet met metalen objecten of
water in aanraking komen.
• Laad een natte accu niet op.
• Gebruik geen beschadigde accu's. Neem voor instructies contact op met de Holmatro-
dealer.
• Laat de accu niet vallen. Sla, plet of gooi niet met de accu.
• Breng geen directe soldeerverbindingen op de accu aan.
• Open de accu niet.
• Bescherm de accu tegen directe zonnestraling en andere warmtebronnen.
• Plaats de accu niet in een magnetron of hogedrukvat.
• Bewaar de accu als deze niet wordt gebruikt in een droge, goed afgesloten ruimte en
buiten het bereik van kinderen.
• Houd u bij het afvoeren van de accu altijd aan de lokale voorschriften en/of de instructies
in deze handleiding.
LET OP
• Gebruik de accu alleen met de opgegeven acculader.
• Gebruik de accu alleen voor de oorspronkelijke toepassing.
• Bewaar accu's in een goed geventileerde, koele ruimte. Overschrijd de
maximumopslagtemperatuur van 40 °C (104 °F) niet.
• Plaats accu's tijdens langdurige opslag niet in direct zonlicht.
• Personen die in verband met hun fysieke, zintuiglijke of verstandelijke vermogens of
door gebrek aan ervaring niet in staat zijn het apparaat op een veilige manier te
gebruiken, mogen niet zonder begeleiding of instructies van een deskundige persoon
met de accu werken.
• Zorg dat kinderen niet met de accu kunnen spelen.

NL
GDR200(ST)EVO3 916.400.206_003 11
2.8 Veiligheidsvoorschriften met betrekking tot li-ion-accu's
Li-ion-accu's zijn volkomen verschillend van NiCad- en NiMH-accu's en hier moet dan ook anders mee
worden omgegaan. Inspecteer de li-ion-accu voor en na elk gebruik zorgvuldig om er zeker van te zijn
dat er geen fysieke beschadigingen zichtbaar zijn, zoals losse stekkers en draden. Dergelijke tekenen
duiden vaak op een probleem met de accu dat tot storing kan leiden.
2.9 BELANGRIJKE VEILIGHEIDSINSTRUCTIES met betrekking tot
batterijopladers
BEWAAR DEZE INSTRUCTIES
• Lees voor gebruik van de batterijoplader alle instructies zorgvuldig.
• Gebruik uitsluitend een voeding met de juiste spanning en frequentie. Zie de specificaties
betreffende elektriciteit op de typeplaat.
• Gebruik de batterijoplader uitsluitend binnenshuis.
• Stel de batterijoplader niet bloot aan vochtige of natte omstandigheden.
• Draag de lader nooit aan het elektriciteitssnoer. Trek nooit aan het elektriciteitssnoer om de
acculader uit het stopcontact te halen. Houd het elektriciteitssnoer uit de buurt van warmte, olie en
scherpe randen.
• Gebruik de acculader niet op een zeer licht ontvlambaar oppervlak of in een ontvlambare
omgeving.
• Probeer niet een natte accu op te laden.
• Bewaar de batterijoplader als deze niet wordt gebruikt in een droge, goed afgesloten ruimte en
buiten het bereik van kinderen.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door mensen met fysieke,
zintuiglijke of geestelijke beperkingen of gebrek aan ervaring en kennis onder toezicht of na
instructies met betrekking tot veilig gebruik van het apparaat en met begrip van de mogelijke
gevaren. Kinderen mogen niet met het apparaat spelen. Kinderen mogen het apparaat uitsluitend
onder toezicht reinigen en onderhoudswerkzaamheden uitvoeren.
• Neem de minimum- en maximumoplaadtemperaturen strikt in acht. Zie paragraaf 3.4.
• Werk niet met een beschadigde acculader (bijv. als deze is gevallen of als het elektriciteitssnoer of
de stekker is beschadigd).
• Demonteer de acculader niet.
• Kans op kortsluiting: bescherm de acculader tegen metalen objecten.
• Deze handleiding bevat belangrijke veiligheids- en bedieningsinstructies.
• Lees zorgvuldig alle instructies en waarschuwingstekens voordat u deze gaat gebruiken.
• Het niet opvolgen van deze instructies kan leiden tot ernstig persoonlijk letsel, een dodelijk ongeval,
schade aan het systeem of gevolgschade.

NL
12 916.400.206_003 GDR200(ST)EVO3
2.10 Veiligheidsvoorschriften met betrekking tot netvoedingsconnectors
2.11 Veiligheidsvoorschriften met betrekking tot onderhoud
• Draag persoonlijke beschermingsmiddelen tijdens het uitvoeren van onderhoudswerkzaamheden.
• Werk nooit zodanig dat de veiligheid in gevaar kan komen.
• Zorg dat de apparatuur niet kan wegrollen of omkantelen. De besturing en aandrijving moeten zijn
uitgeschakeld en tegen onverwacht inschakelen zijn beveiligd.
• Zorg dat bewegende onderdelen niet onverwacht kunnen gaan bewegen.
• Vang gebruikte of gelekte vloeistoffen en andere producten die tijdens de werkzaamheden worden
verbruikt op en voer deze op een milieuvriendelijke manier af.
3 Beschrijving
3.1 Apparatuur
Dit dubbelwerkend hydraulisch gereedschap kan snoerloos worden gebruikt dankzij het accu-
aangedreven hydraulische systeem. De deuropener is alleen geschikt voor het openen van deuren.
3.1.1 Typeaanduiding
Voorbeeld: GDR200STEVO3
/i
WAARSCHUWING
• Lees voordat u de netvoedingsconnector gaat gebruiken alle instructies zorgvuldig door.
• Sluit de netvoedingsconnector uitsluitend aan op een voeding met de juiste spanning en
frequentie. Zie de elektrische specificaties op de typeplaat.
• Bescherm de batterijoplader tegen vochtige of natte omstandigheden.
• Verplaats de netvoedingsconnector niet door aan het snoer te trekken. Trek niet aan het
snoer om de netvoedingsconnector uit het stopcontact te halen. Houd het snoer uit de
buurt van warmte, olie en scherpe randen.
• Gebruik de netvoedingsconnector niet op een zeer licht ontvlambaar oppervlak of in een
ontvlambare omgeving.
• Berg de netvoedingsconnector als deze niet wordt gebruikt op een droge, goed
afgesloten plaats en buiten het bereik van kinderen op.
• Personen die in verband met hun fysieke, zintuiglijke of verstandelijke toestand of door
gebrek aan ervaring niet in staat zijn de netvoedingsconnector op een veilige manier te
gebruiken, mogen niet zonder toezicht of instructies van een deskundige persoon met
de netvoedingsconnector werken.
• Gebruik geen beschadigde netvoedingsconnector.
• Demonteer de netvoedingsconnector niet.
• Kans op kortsluiting: bescherm de netvoedingsconnector tegen metalen objecten.
• Gebruik uitsluitend de netvoedingsconnector voor het voeden van Holmatro Battery
gereedschappen.
Cijfer Voorbeeld Beschrijving
1-3 GDR GDR = Greenline Deurram
4-6 200 Typenummer
7-8 ST ST = Special Tactics - de kleur is hoofdzakelijk zwart
9-12 EVO3 EVO 3-serie

NL
GDR200(ST)EVO3 916.400.206_003 13
3.2 Productidentificatie
Zie Fig. 2.
/i
3.3 Technische specificaties
/i
/i
3.4 Hulpstukken
De onderstaande tabel toont de beschikbare hulpstukken voor ieder type met het bijbehorende
onderdeelnummer.
/i
1 Voet 7 Aan/uitschakelaar
2 Teen 8 LED-indicator aan/uit
3 Cilinder 9 Accu-/adapterfitting
4 Laadstatusindicator (zie paragraaf 3.5) 10 Accuvergrendeling
5 Knop voor laadstatusindicator 11 Dodemansgreep
6 Accu 12 Beschermkap
Beschrijving Eenheid Algemeen
max. werkdruk (bar/Mpa) 720 / 72
psi 10443
type hydrauliekolie - ISO-L HV VG 15/22
geluidsemissie @ 1 m/3,25 ft dB(A) 74
geluidsemissie @ 4m/13ft dB(A) 65
trillingsniveau m/s² < 2.5
beschermingsklasse - IP54
temperatuurbereik °C -20 + 55
°F -4 + 131
richtlijnen - 2006/42/EC, 2014/30/EU
Specificaties Eenheid GDR200EVO3 GDR200STEVO3
Maximumkracht kN / t 71 / 7.2
lbf 15961
Maximumplunjerslag mm 300
inch 11,8
gewicht, gereed voor gebruik kg 13.4
lb 29.5
Afmetingen (AxBxC)
zie Fig. 3.
mm 193 x 728 x 277
inch 7.6 x 28.7 x 10.9
Beschrijving model netspanning
Draagharnas 150.553.115
Greenline batterij BPA286 151.000.307
Greenline batterijoplader BCH1 220-240 VAC 150.182.208
BCH2 100-120 VAC 150.182.209
BCH3 12-24 VDC 150.182.286

NL
14 916.400.206_003 GDR200(ST)EVO3
3.5 Laadstatusindicator
De accu is voorzien van een LED-indicator die het volgende aangeeft:
• de laadstatus van de batterij bij benadering.
• de status van de accu.
3.5.1 Laadstatusindicatie
Elke LED staat voor ongeveer 25% van de volledige lading. De laadstatusindicatie wordt geactiveerd
door de knop voor de laadstatusindicator enkele seconden in te drukken.
/i
3.5.2 Status van de accu
Het BMS (Battery Management System) beschermt de accu tegen inwendige schade. De volgende
LED-combinaties geven de status van de accu en de voorgestelde actie/oplossing aan.
/i
Netvoedingsconnector BMC1 220-240 VAC 150.182.206
BMC2 100-120 VAC 150.182.207
Batterij-etui 150.182.214
Positie en kleur van de LED Laadstatus
indicator Actie/oplossing
1234
groen groen groen groen ≥ 75% Accu gebruiken
groen groen groen groen
knipperend
> 62% Accu gebruiken
groen groen groen - ≥ 50% Accu gebruiken
groen groen groen
knipperend
- > 37% Accu gebruiken
groen groen - - ≥ 25% Accu laden
groen groen
knipperend
--≥ 12% Accu laden
groen - - - ≥ 5% Accu laden
groen
knipperend
- - - < 5% Accu laden
Positie en kleur van de LED Status Actie/oplossing
12 3 4
rood - - groen Te lage spanning Accu laden
rood groen groen - Te hoge temperatuur van
elektronica
Accu koelen
rood groen groen groen Te hoge temperatuur van
cellen
Accu koelen
rood/
groen
- - - Te lage temperatuur van
cellen
Accu verwarmen
rood/
groen
- - groen Te lage spanning en
temperatuur
Accu laden en
verwarmen
Beschrijving model netspanning

NL
GDR200(ST)EVO3 916.400.206_003 15
3.6 Technische specificaties van de accu
/i
3.7 Veiligheidsvoorzieningen van de accu
De accu is beschermd tegen:
• Kortsluiting
• Vergaande ontlading
• Over- en onderspanning (van de accu en de afzonderlijke cellen)
• Overstroom tijdens het opladen en ontladen
• Te ver opladen
• Te hoge temperatuur (van afzonderlijke cellen en elektronica)
• Opladen en ontladen buiten het toegestane temperatuurbereik
4 Voorbereiding voor eerste gebruik
4.1 Algemeen
• Controleer de apparatuur op compleetheid en schade. Gebruik de apparatuur niet als deze
beschadigd is.
Neem in dat geval contact op met de Holmatro-dealer.
• Controleer de werking van de dodemansgreep. De dodemansgreep moet als hij wordt losgelaten
naar de neutrale stand terugkeren.
• Laad voorafgaande aan het eerste gebruik de accu maximaal op. Zie paragraaf 5.2.
• Plaats de accu in de accu-/adapterfitting tot de accu is vergrendeld.
• Controleer of het vergrendelingsmechanisme van de accu naar behoren werkt.
5Werking
5.1 Algemeen
De apparatuur van een reddingssysteem moet altijd gebruiksgereed zijn. Dit betekent dat controles en
inspecties direct na gebruik voordat de apparatuur wordt opgeborgen plaats moeten vinden.
Beschrijving Eenheid BPA285
voltage VDC 28
capaciteit Ah 6
energie Wh 151
accutype Li-Ion
gewicht, gebruiksklaar kg 1
lb 2.2
temperatuurbereik °C -20 + 55
°F -4 + 131
WAARSCHUWING
Zorg dat u alle veiligheidsvoorschriften kent en dat u het gebruik beheerst van alle
apparatuur van het systeem waarmee u gaat werken.

NL
16 916.400.206_003 GDR200(ST)EVO3
5.2 De accu opladen
• Lees voordat u de accu gaat opladen de instructies van de batterijoplader.
• Gebruik uitsluitend één van de voorgeschreven Holmatro-batterijopladers om de accu op te laden.
• De beste resultaten en de langste levensduur van de accu worden bereikt door de accu in een
droge omgeving bij een temperatuur tussen 18°C en 24°C (64°F en 75°F) op te laden.
• De laadstatusindicator op de accu geeft de laadstatus van de accu.
• De accu bereikt pas na enkele malen opladen en ontladen het maximumvermogen.
• Laad de accu altijd op, ook na gebruik voor een korte periode.
• De accu kan voor een onbepaalde tijd op de batterijoplader aangesloten blijven, omdat deze tegen
te ver opladen is beveiligd.
5.3 De accu plaatsen
• Plaats de accu in de accu-/adapterfitting tot de accu is vergrendeld.
5.4 Aansluiting op een externe krachtbron
Zie Fig. 4.
Naast het gebruik van de accu, kan het gereedschap ook op de netvoeding worden aangesloten met de
speciale netvoedingsconnector. Gebruik hiervoor alleen de originele netvoedingsconnector.
• Schuif de adapter van de netvoedingsconnector in de accu-/adapterfitting tot de vergrendeling van
de accu vastklikt.
• Steek de stekker van de netvoedingsconnector in een geschikt stopcontact.
5.5 Opstarten gereedschap
• Bedien de aan/uit-schakelaar om het gereedschap in te schakelen. De groene LED gaat branden
en de elektromotor gaat op lage snelheid lopen.
• Het gereedschap werkt als de dodemansgreep in de juiste stand wordt gezet of .
VOORZICHTIG
De accu kan beschadigd raken als hij bij een temperatuur lager dan 0°C of hoger dan 40 °C
(lager dan 32 °F of hoger dan 104 °F) wordt opgeladen.
LET OP
Als de accu niet wordt gebruikt, is het raadzaam om deze altijd op de (op een voedingsbron
aangesloten) batterijoplader aangesloten te houden. Als de accu maximaal is opgeladen,
schakelt de batterijoplader automatisch regelmatig aan en uit om het laadvermogen op
100% te houden.
Laad de accu als deze ver is ontladen gedurende 24 uur op. Neem als de accu na 24 uur
niet maximaal is opgeladen contact op met de Holmatro-dealer.
LET OP
Als het gereedschap niet wordt gebruikt, zal het na een tijdje uitschakelen. De groene LED
gaat knipperen. Druk tweemaal op de aan/uit-schakelaar om het gereedschap weer in te
schakelen.

NL
GDR200(ST)EVO3 916.400.206_003 17
5.6 Werking van de dodemansgreep
De dodemansgreep bepaalt de beweging van de plunjer(s). In de middenstand wordt er geen druk
opgebouwd en stroomt de olie drukloos terug naar de pomp. Als de dodemansgreep wordt losgelaten,
keert deze vanzelf terug naar de neutrale stand en stopt de beweging van de plunjer(s).
/i
6Gebruik
6.1 Algemeen
De apparatuur van een reddingssysteem moet altijd gebruiksgereed zijn. Dit betekent dat controles en
inspecties direct na gebruik voordat de apparatuur wordt opgeborgen plaats moeten vinden.
6.2 Voorafgaand aan gebruik
• Controleer voorafgaande aan het gebruik altijd de laadstatus van de accu. Zie paragraaf 3.5.
6.3 De accu vervangen
De accu is voorzien van een LED-indicator die de laadstatus bij benadering aangeeft. Terwijl het
gereedschap in werking is, wordt geen LED-indicatie gegeven.
Zie Fig. 6.
• Schakel het gereedschap uit met de aan/uitschakelaar.
• Verwijder de accu.
• Plaats een nieuwe accu op het gereedschap.
LET OP
Als het gereedschap gedurende 10 minuten niet wordt gebruikt, schakelt de accu uit. De
groene LED brandt niet meer. De accu weer activeren:
• Druk op de knop voor de laadstatusindicator, of
• Gebruik de aan/uitschakelaar opnieuw, of
• Plaats de accu opnieuw.

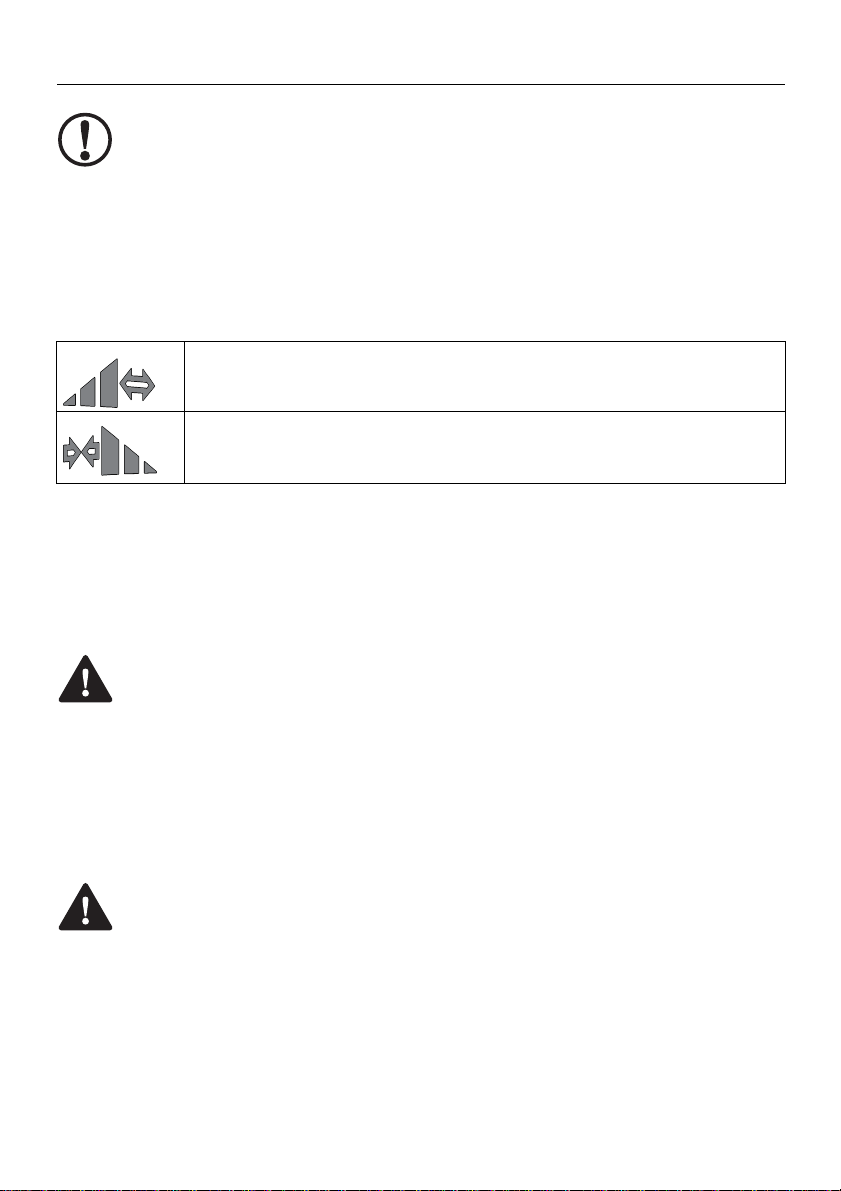

Houd de dodemansgreep in deze stand om de gereedschappen/messen te openen.
Er wordt druk opgebouwd in het gereedschap. Retourolie uit het gereedschap
stroomt drukloos terug naar de pomp.
Houd de dodemansgreep in deze stand om de gereedschappen/messen te sluiten.
Er wordt druk opgebouwd in het gereedschap. Retourolie uit het gereedschap
stroomt drukloos terug naar de pomp.
WAARSCHUWING
Zorg dat u alle veiligheidsvoorschriften kent en dat u het gebruik beheerst van alle
apparatuur van het systeem waarmee u gaat werken.
VOORZICHTIG
• Bij veel cycli binnen een korte tijd kan de temperatuur boven de toegestane limieten
stijgen. De batterijbeveiliging schakelt de batterij uit tot de temperatuur naar een binnen
de toegestane limieten vallende waarde is gedaald.
• Gebruik van de accu bij een temperatuur hoger dan 45°C (113°F) verkort de levensduur
van de accu.

NL
18 916.400.206_003 GDR200(ST)EVO3
• Schakel het gereedschap in met de aan/uitschakelaar.
6.4 Tijdens gebruik
• Plaats de teen van de deuropener voor de kloof tussen de deur en het kozijn.
• Zorg ervoor dat de deuropener zo dicht mogelijk bij het slot is geplaatst.
• Zorg ervoor dat de teen over de gehele breedte is geplaatst.
• Gebruik een hamer om de teen in ten minste de eerste tand in de sleuf te slaan.
• Bedien de pomp en houd de deuropener vast om te voorkomen dat deze valt als de deur open gaat.
6.5 Na gebruik
6.5.1 Stoppen
• Schuif de plunjer(s) in en open ze vervolgens ± 5 mm. Hierdoor kan het gereedschap onder druk
worden opgeslagen.
• Schakel het gereedschap uit.
• Verwijder de accu en plaats deze in de batterijoplader.
6.5.2 Inspecteren
• Controleer de laadstatus van de batterij. Laad de accu indien nodig op. Zie paragraaf 3.5.
• Controleer het gereedschap op volledigheid, lekkage en beschadigingen. Gebruik het gereedschap
niet als het lekt of beschadigd is; neem in dat geval contact op met de Holmatro-dealer.
• Controleer de plunjer(s) op beschadigingen.
• Controleer de werking van de dodemansgreep. De hendel moet als u hem loslaat naar de neutrale
stand terugkeren.
LET OP
Het wordt sterk aanbevolen om altijd minimaal één volledig geladen reserveaccu
beschikbaar te hebben.
LET OP
Om de accu te beschermen, stopt het gereedschap zodra de accu leeg raakt. Het kan
gebeuren dat het gereedschap op dat moment vastzit. U kunt het gereedschap het beste
verwijderen door de accu te vervangen door een volledig opgeladen exemplaar. Als dit niet
mogelijk is, kan de accu weer worden geactiveerd door op de knop van de
laadstatusindicator te drukken. Om schade aan de accu te voorkomen, is dit slechts een
beperkt aantal keren mogelijk.
VOORZICHTIG
Deels of onvoldoende steun voor de teen en/of voet kan leiden tot schade en/of breuk.
WAARSCHUWING
Sta niet recht tegenover het gereedschap.
Raak het uiteinde of de voet van het gereedschap niet aan als het gereedschap wordt
gebruik.

NL
GDR200(ST)EVO3 916.400.206_003 19
6.5.3 De accu opslaan
• Berg de accu op een droge en goed geventileerde plaats op. Overschrijd de
maximumopslagtemperatuur van 40°C (104°F) niet.
• Zorg dat de apparatuur tijdens transport niet kan omvallen.
6.5.4 Reinigen en opbergen
• Reinig het gereedschap en alle eventuele hulpstukken voordat u ze opbergt.
• Droog het gereedschap af als het in een natte omgeving is gebruikt. Breng een dun laagje
conserveringsolie op de externe stalen onderdelen aan.
• Berg het gereedschap op een droge en goed geventileerde plaats op.
7 Problemen oplossen
7.1 Algemeen
Neem contact op met de Holmatro-dealer als de geboden oplossingen niet het gewenste resultaat
opleveren of in geval van andere problemen. Vermeld bij storingen of reparatie altijd het type en het
serienummer van het apparaat.
7.2 Het gereedschap werkt niet als de dodemansgreep wordt bediend
/i
LET OP
Wij adviseren u de accu als deze niet wordt gebruikt altijd aangesloten te houden op de
batterijoplader (die weer op een voedingsbron is aangesloten). Als de accu maximaal is
opgeladen, schakelt de batterijoplader automatisch regelmatig aan en uit om het
laadvermogen op 100% te houden.
LET OP
Als de accu voor reparatie naar de dealer wordt teruggestuurd, moet deze volgens de
specifiek voor li-ion-accu’s geldende instructies worden verpakt. Zie paragraaf 8.7.
Mogelijke oorzaak Oplossing
De accu verkeert in slechte toestand. • Controleer het accuvermogen door de knop voor de
laadstatusindicator in te drukken. Zie paragraaf 3.5.
• Vervang de accu door een volledig opgeladen
exemplaar.
Het gereedschap is niet ingeschakeld. Gebruik de aan/uitschakelaar. De groene LED moet gaan
branden.
De accu staat in de slaapstand. Dit gebeurt
als het gereedschap ongeveer 10 minuten
niet wordt gebruikt.
De accu weer activeren:
• Druk op de knop voor de laadstatusindicator, of
• Gebruik de aan/uitschakelaar opnieuw, of
• Plaats de accu opnieuw.
De elektromotor werkt niet. Laat een door Holmatro gecertificeerde technicus dit
herstellen.
De LED van de aan/uit-schakelaar knippert
snel.
De elektromotor wordt te heet. Wacht tot het
gereedschap is afgekoeld.

NL
20 916.400.206_003 GDR200(ST)EVO3
7.3 De groene LED van het gereedschap gaat niet branden wanneer het
gereedschap wordt ingeschakeld
/i
7.4 De effectieve gebruiksduur tussen de afzonderlijke laadcycli van de accu
bedraagt minder dan 5 minuten
/i
7.5 De dodemansgreep zit vast of keert niet automatisch terug in de
middenstand
/i
8 Onderhoud
8.1 Algemeen
Correct preventief onderhoud van de apparatuur zorgt voor bedrijfszekerheid en verhoogt de
levensduur van de apparatuur. Vermeld bij storingen of reparatie altijd het type en het serienummer van
de apparatuur.
Mogelijke oorzaak Oplossing
De accu is niet vergrendeld. Verwijder de accu en schuif hem weer in het apparaat
totdat de accuvergrendeling vastklikt.
De accu staat in de slaapstand. Dit gebeurt
als het gereedschap ongeveer 10 minuten
niet wordt gebruikt.
De accu weer activeren:
• Druk op de knop voor de laadstatusindicator, of
• Gebruik de aan/uitschakelaar opnieuw, of
• Plaats de accu opnieuw.
Mogelijke oorzaak Oplossing
De accu is versleten. Vervang de accu.
Mogelijke oorzaak Oplossing
De dodemansgreep is van buitenaf
beschadigd.
Laat dit herstellen door een door Holmatro
gecertificeerde technicus.
De dodemansgreep is defect. Laat dit herstellen door een door Holmatro
gecertificeerde technicus.
VOORZICHTIG
Neem bij het uitvoeren van onderhoudswerkzaamheden altijd de betreffende
veiligheidsvoorschriften in acht. Draag de voorgeschreven persoonlijke
beschermingsmiddelen.
