Dorma MUTO COMFORT M DORMOTION 50 User guide

Montageanleitung
Mounting instruction
Instrucciones de montaje
Notice de pose
Istruzioni per il montaggio
Инструкция по монтажу
MUTO COMFORT
M DORMOTION 50
—

Allgemeine Informationen über Anleitung und Produkt (DE)
General information about the instructions and the product (EN)
Información general del producto e instrucciones de montaje (ES)
Informations générales sur les instructions de montage et le produit (FR)
Informazioni generali relative alle istruzioni di prodotto (IT)
Общая информация о продукте и настоящем руководстве (RU)
4-5
6-7
8-9
10-11
12-13
14-15

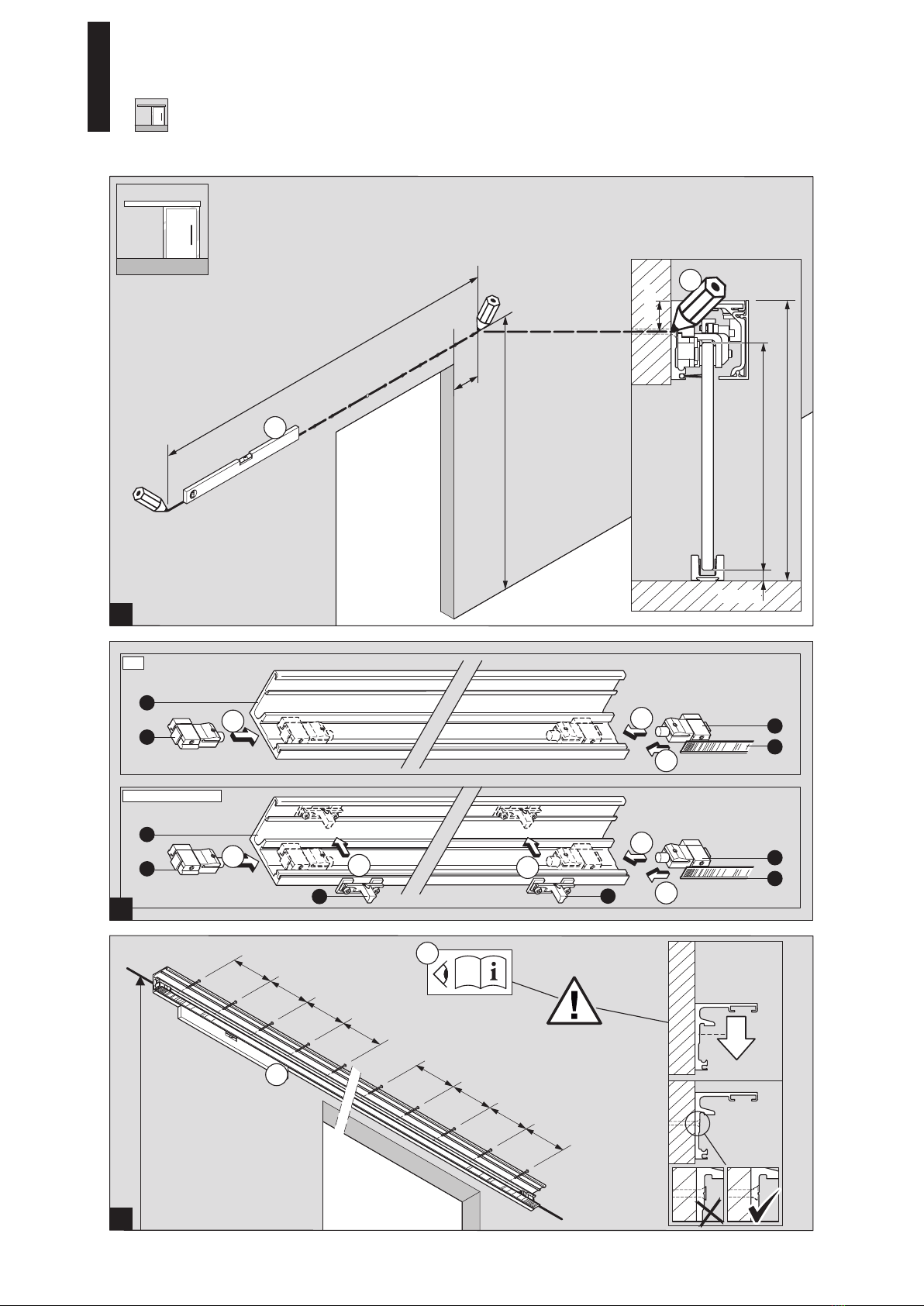

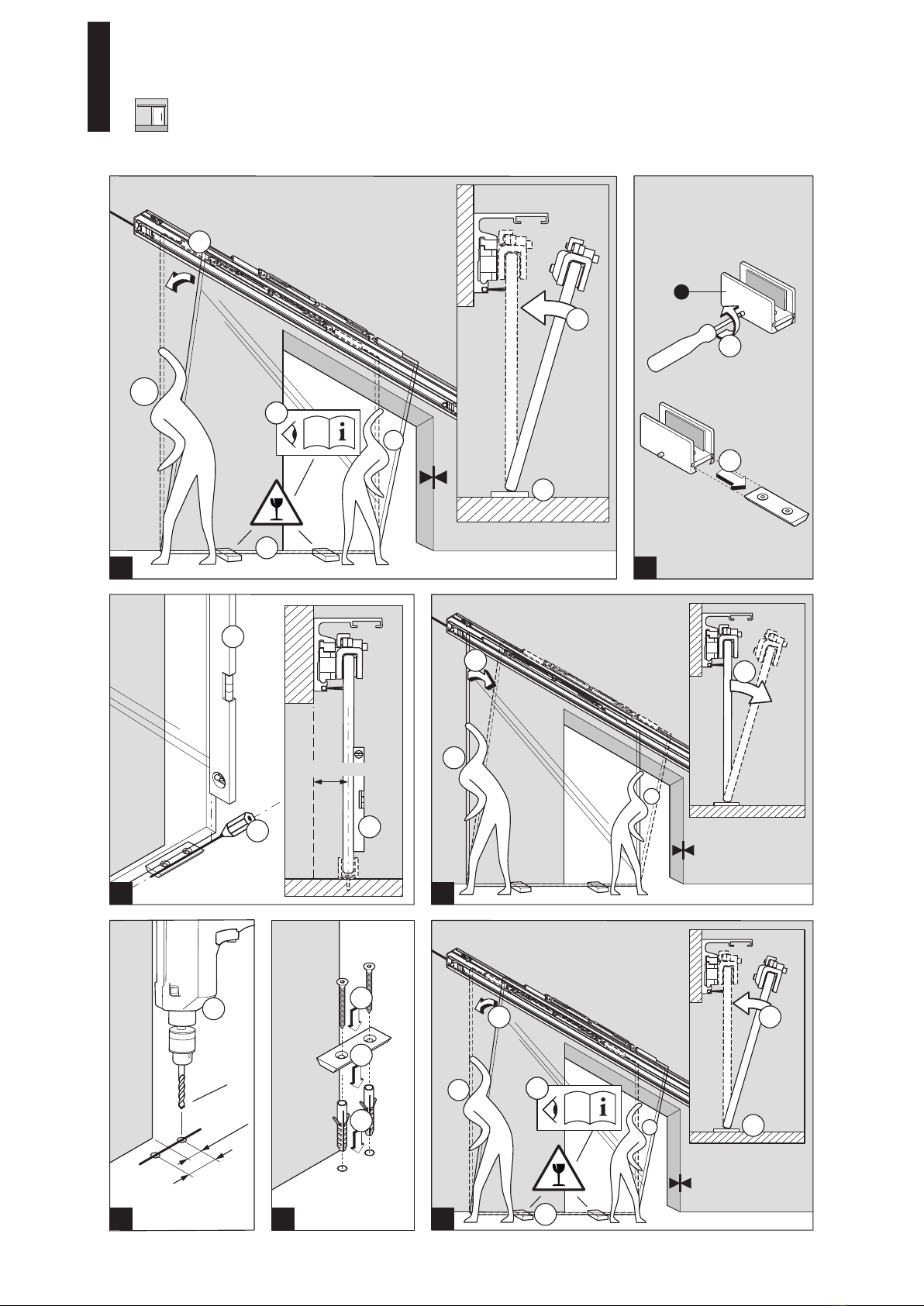

Wandmontage (DE)
Wall mounting (EN)
Montaje en la pared (ES)
Pose murale (FR)
Montaggio a parete (IT)
Крепление к стене (RU)
16-22
Ausführungsvariante an Decke (DE)
Version at ceiling (EN)
Montaje a techo (ES)
Variante au plafond (FR)
Versione a soffitto (IT)
Крепление к потолку (RU)
23
Ausführungsvariante Holztürflügel (DE)
Version with wood panel door (EN)
Variante de ejecución para puerta de madera (ES)
Variante avec vantail bois (FR)
Variante del modello per anta in legno (IT)
Вариант комплектации с деревянной панелью (RU)
24-27
MUTO COMFORT M DORMOTION 50
—
2DORMA

MUTO COMFORT M DORMOTION 50
—
3DORMA

MUTO COMFORT M DORMOTION 50
—
4DORMA

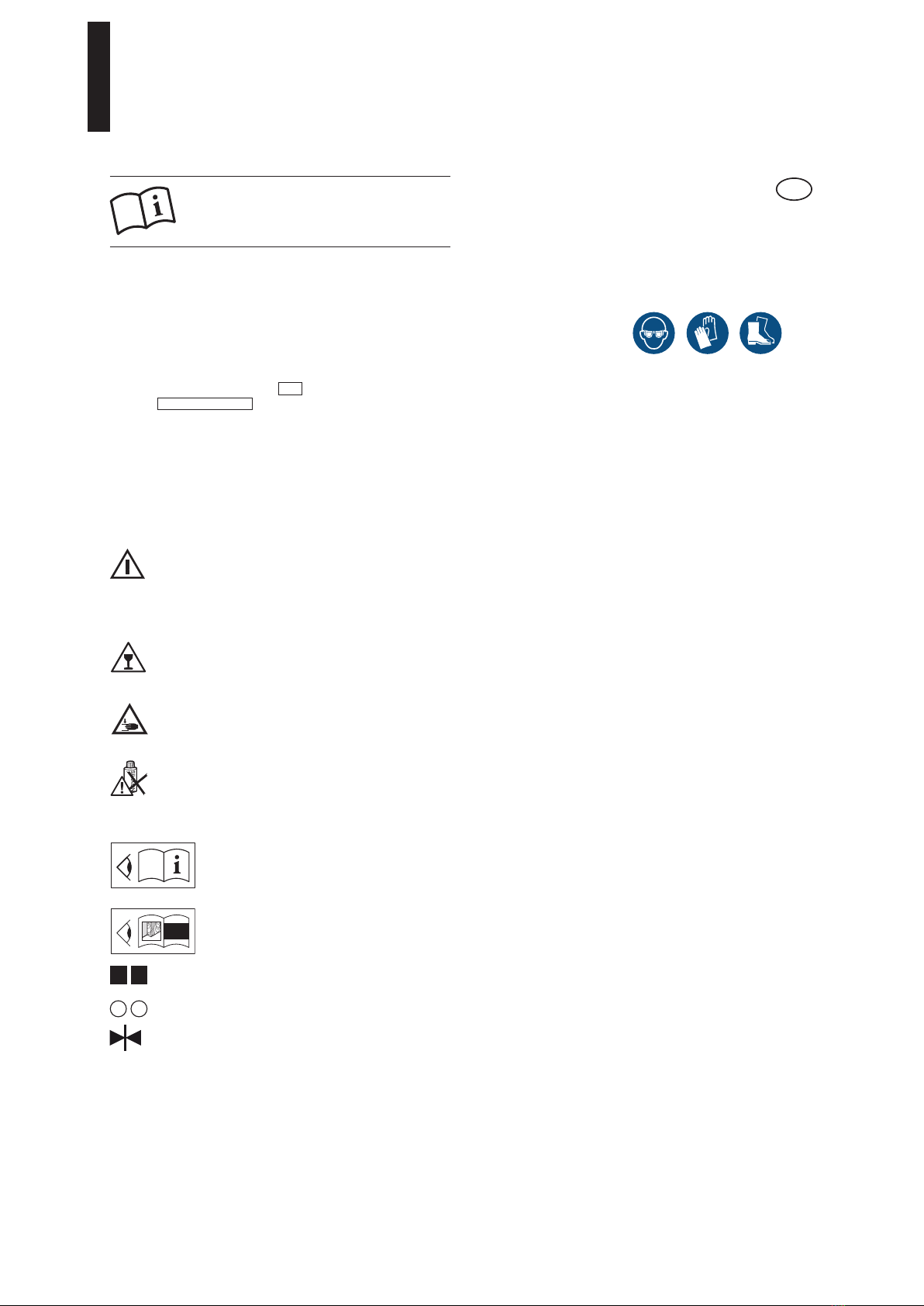

Funktionsweise dieser Anleitung
Die Montage jeder Ausführungsvariante (z. B. Wand, Decke)
ist separat beschrieben. Montieren Sie die Anlage wie in dem
entsprechenden Kapitel der Anleitung beschrieben.
Über diese Anleitung
Diese Anleitung beschreibt den Einbau des Schiebetürsystems
MUTO in der Standardvariante 50 und der DORMOTION-
Variante DORMOTION 50 .Die Montage wird am Beispiel einer
linksöffnenden Tür gezeigt. Montage für rechtsöffnende Tür
erfolgt entsprechend spiegelbildlich.
Zielgruppe
Die Montage darf nur von DORMA autorisiertem
Fachpersonal durchgeführt werden.
Verwendete Symbole – Sicherheit
Vorsicht!
Befestigungsmaterial muss den Anforderungen von
Unterkonstruktion/Wand und Türflügelgewicht
entsprechen. Beachten Sie die technischen Hinweise
des Befestigungsmaterials.
Vorsicht Glasbruch
Bei Einhängen des Türflügels müssen Holzklötze
oder ähnliches untergelegt werden.
Vorsicht Verletzung durch Quetschen!
Fangpuffer so positionieren, dass Türgriffe (Option)
mindestens 25 mm Abstand zur Wand einhalten.
Nur silikon- und ölfreie Reiniger verwenden
(z. B. Aceton).
Verwendete Symbole – Montage
Texthinweis beachten
A
Verweis auf abweichende Montageschritte
für Ausführungsvarianten
(Beispiel zeigt: Holzflügel, Schritt 2)
12Reihenfolge der Montageschritte
12Einzelschritte innerhalb eines Montageschrittes
Schließkante
Sicherheitshinweise Montage
- Montage muss von zwei Personen ausgeführt werden.
- Schutzkleidung tragen:
Bestimmungsgemäße Verwendung
- nur für Schiebetüren im trockenen Innenbereich
- nur für manuelles langsames Öffnen und Schließen, Türflügel
muss vor Erreichen der Endlage von Hand abgestoppt werden
Anforderung Wand/Decke und Befestigungsmaterial
- Die Unterkonstruktion/Wand muss dauerhaft tragfähig, plan
und lotrecht sein (max. Toleranz: 2 mm pro Meter).
- Das Befestigungsmaterial muss für die Unterkonstruktion /
Wand geeignet und für das Türflügelgewicht ausreichend di-
mensioniert sein. Beachten Sie die technischen Hinweise des
Befestigungsmaterials.
- Befestigungsmaterial ist nicht im Lieferumfang enthalten.
Anforderungen Glastürflügel:
- heißgelagertes Einscheibensicherheitsglas (ESG-H nach DIN
EN 12150-1)
- max. 50 kg, Glasdicke 8-10 mm
- Klemmbereich muss plan und unbeschichtet sein (keine
selbstreinigenden Beschichtungen!)
Wartung, Pflege, Reparatur
- mind. 5 Jahre wartungsfreier Betrieb (bei 50 Betätigungen
pro Tag)
- beschädigte Bauteile unverzüglich austauschen
- nur DORMA-Originalteile verwenden
- gelegentliche Reinigung, insbesondere der Lauffläche, nur
mit feuchtem Tuch
Entsorgung
Die ordnungsgemäße Entsorgung unterliegt den geltenden
nationalen gesetzlichen Vorschriften.
ORIGINALANLEITUNG
VOR GEBRAUCH SORGFÄLTIG LESEN
AUFBEWAHREN FÜR SPÄTERES
NACHSCHLAGEN
DE
Änderungen vorbehalten
2

14 13 10
347 6 5
12
1
2
8
9
11
MUTO COMFORT M DORMOTION 50
—
5DORMA

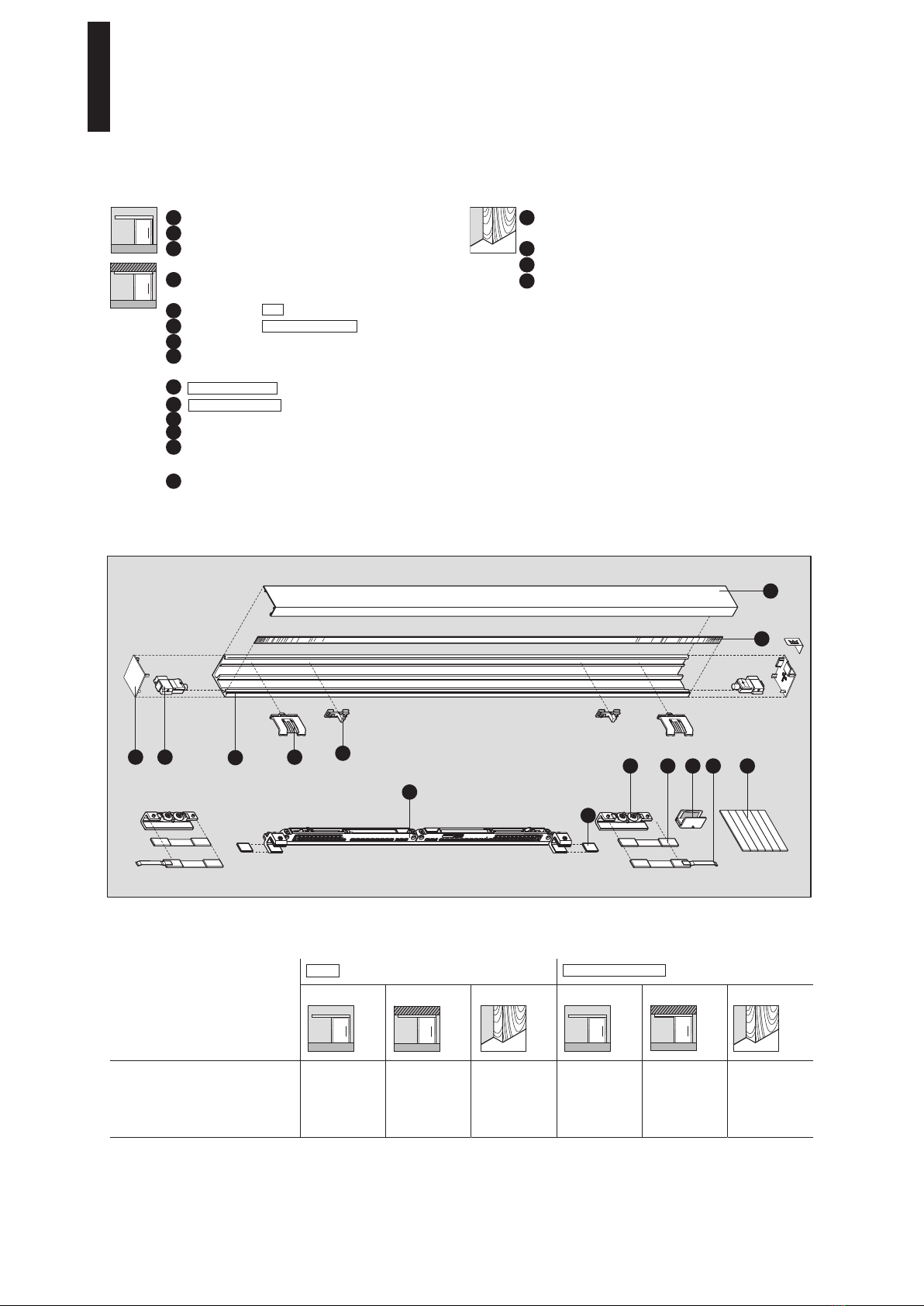

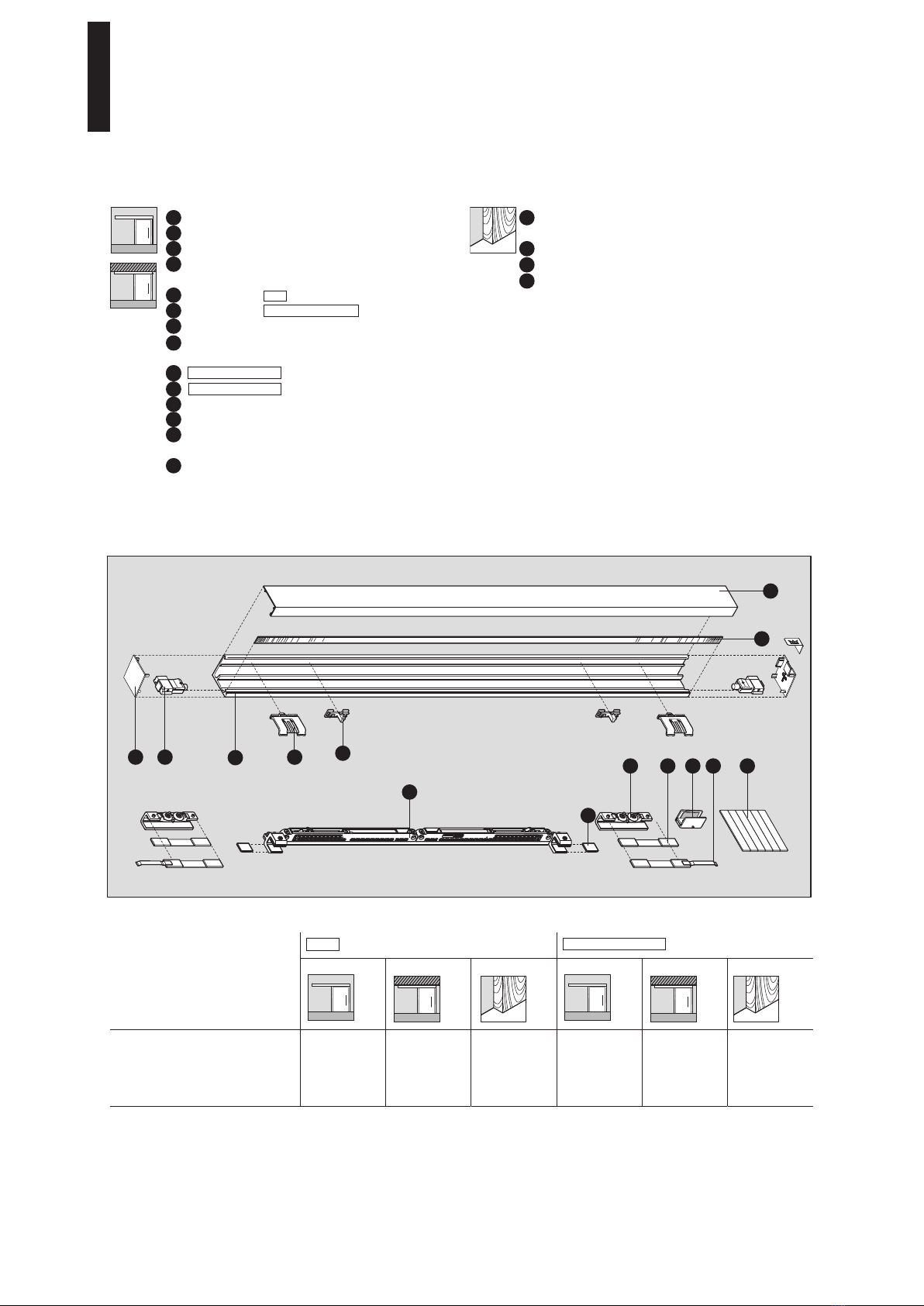

15 Holzadapter für Befestigung der
Rollenwagen am Holztürflügel
16 Bodenführungsset für Holztürflügel
17 Aushebeschutz
18 Blechschraube ISO 7050 St 4,2x13 C-H A2
1Abdeckprofil
2Sichtschutzbürste
3Glaskantenschutz bei Anschlag Türflügel an Wand
4Bodenführungsset für Glastürflügel
mit Einstellmöglichkeit der Glasführung
5Zwischenlage 50
6Zwischenlage DORMOTION 50
7Rollenwagen
Zwischenlage für DORMOTION-Einheit,
8 mm Glasdicke
11 DORMOTION 50 Einheit
DORMOTION 50 Starter
11 Haltereinsatz für Abdeckprofil
Laufschiene
13 Fangpuffer zur Begrenzung des Anschlags
Türflügels beim Öffnen und Schließen
14 Endkappe
Lieferumfang
50 DORMOTION 50
max. Türflügelbreite [mm]
Türflügeldicke [mm]
Türflügelgewicht [kg]
1300
8-10
< 50
1300
8-10
< 50
1300
28-50
< 50
1300
8-10
< 50
1300
8-10
< 50
1300
28-50
< 50
Technische Daten
8
9
10
12

MUTO COMFORT M DORMOTION 50
—
6DORMA

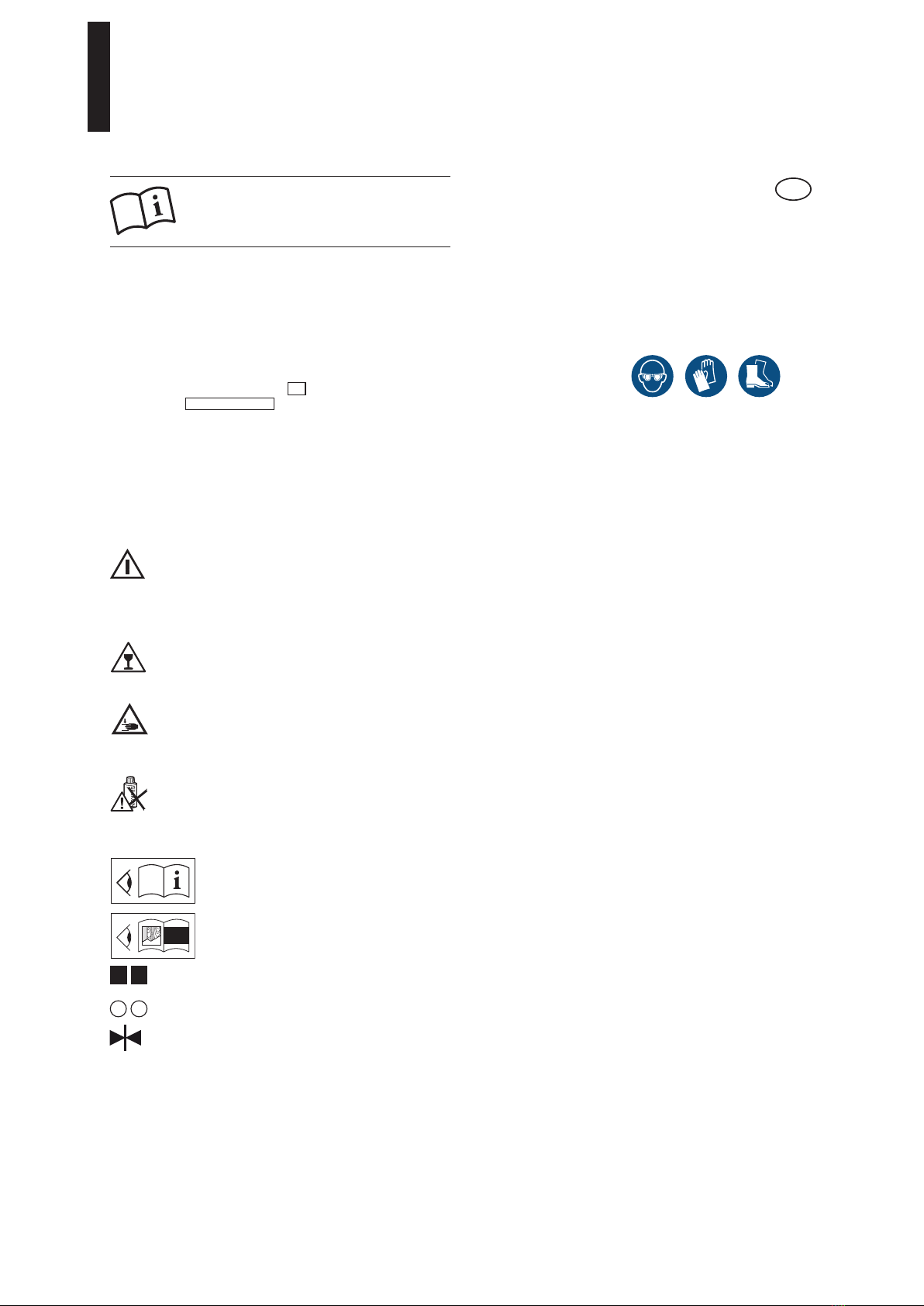

Functionality of this manual
The mounting of each different version (e.g. wall, ceiling) is
described separately. Mount the system as described in the
respective chapter of your manual.
Regarding these instructions
These instructions are for installation of the MUTO sli-
ding door system 50 and of the DORMOTION variant
DORMOTION 50 .These instructions describe the installation
of a left hand door. Use mirror image for a right hand door.
Target group
Installation may only be carried out by DORMA authorized
professionals.
Symbols used – Safety
Caution!
Fittings must meet the requirements of substructure/
wall and door weight. Please read the technical
information for fittings.
Risk of breaking glass!
When fitting the door, support the panel with a block
of wood or similar object.
Risk of crushing!
Position buffer stop so door handles (optional) are at
least 25 mm away from the wall.
Always use silicone- and oil-free cleaners
(e.g. acetone).
Symbols used – Installation
Read notes
A
Reference to deviating installation steps
for different versions
(Example here: wood panel, step 2)
12Installation sequence
12Individual steps within an installation step
Closing edge
Safety instructions for Mounting
- Installation requires two people.
- Always wear protective clothing:
Intended use
- For sliding doors in dry indoor areas only
- For manual slow opening and closing only, door leaf must be
stopped manually before reaching end position
Wall/Ceiling requirements and fittings
- The substructure/wall must be able to bear permanent loads,
be level and perpendicular (max. tolerance: 2 mm per meter).
- Fittings must be sufficiently dimensioned for the substructure/
wall and for the weight of the door. Please read the technical
information for fittings.
- Fittings are not included.
Requirements for glass panel:
- Heat-soaked thermally toughened safety glass
(ESG-H in compliance with DIN EN 12150-1)
- Max. 50 kg, glass thicknesses 8-10 mm
- Clamping area must be level and uncoated
(no self-cleaning coating!)
Maintenance, care, repair
- Minimum of 5 years maintenance-free operation (based on
50 cycles per day)
- Immediately replace damaged parts.
- Always use original DORMA parts.
- Use a damp cloth for occasional cleaning especially of
the track.
Disposal
Dispose in accordance with national regulations.
TRANSLATION OF ORIGINAL INSTRUCTIONS
READ CAREFULLY BEFORE USE
KEEP SAFE FOR
FUTURE REFERENCE
EN
Subject to change without notice
2

MUTO COMFORT M DORMOTION 50
—
7DORMA
50 DORMOTION 50
Max. door leaf width [mm]
Door leaf glass thickness [mm]
Door leaf weight [kg]
1300
8-10
< 50
1300
8-10
< 50
1300
28-50
< 50
1300
8-10
< 50
1300
8-10
< 50
1300
28-50
< 50
Technical data

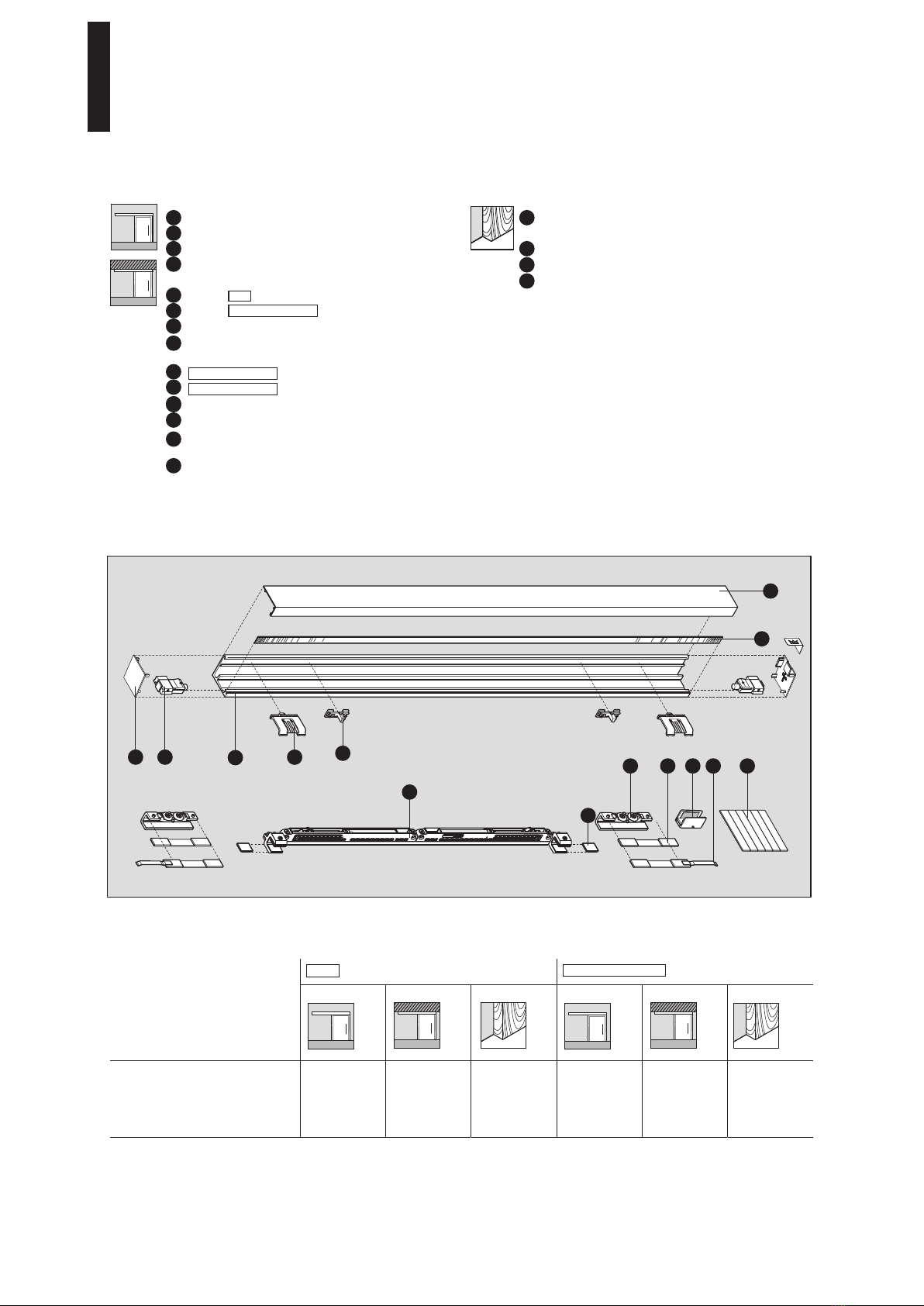

15 Wooden adaptor for fixing the
roller carriage to the wooden leaf
16 Floor guide kit for wooden door leaf
17 Anti jump mechanism
18 Self tapping screw ISO 7050 St 4.2x13-C-H A2
1Cover panel
2Brush strip
3Glass edge protector for door leaf to wall
4Floor guide kit for glass door leaf
with glass guide adjustment option
5Gasket 50
6Gasket
DORMOTION 50
7Roller carriage
Gasket for DORMOTION unit,
8 mm glass thickness
DORMOTION 50 unit
DORMOTION 50 starter
13 Bracket insert for cover panel
Track
13 Buffer stop to limit door travel when opening
and closing
14 End cap
Scope of delivery
8
9
10
11
12
14 13 10
347 6 5
12
1
2
8
9
11

2
MUTO COMFORT M DORMOTION 50
—
8DORMA
Funcioalidad de este manual
El montaje para cada version es diferente ( ejemp. pared ) y se
describen por separado. Por favor monte el sistema como se
describe en el capitulo correspondiente del manual.
Sobre estas instrucciones
En las presentes instrucciones se describe el montaje del si-
stema de puertas correderas MUTO en la versión estándar 50
y la versión DORMOTION DORMOTION 50 .Estas instrucciones
describen la instalación de una puerta de mano izquierda.
Grupo designado
Montaje reservado a personal técnico autorizado por DORMA.
Símbolos utilizados. Seguridad
¡Atención!
El material de fijación debe cumplir los requerimientos
de la subestructura/pared y del peso de las hojas de la
puerta. Observe las indicaciones técnicas del material
de fijación.
¡Atención! ¡Riesgo de rotura de vidrios!
Al colgar la hoja de la puerta se deben colocar debajo
tacos de madera u otros objetos similares.
¡Atención! ¡Lesiones por aplastamiento!
Posicionar el amortiguador de modo que los tiradores
de la puerta (opcionales) queden a una distancia
mínima de 25 mm de la pared.
Usar únicamente limpiadores sin silicona ni aceite
(p.ej. acetona).
Símbolos utilizados. Montaje
Observar las notas
A
Referencia sobre pasos de montaje distintos
para variantes de ejecución
(en el ejemplo: hoja de madera, paso 2)
12Orden de los pasos de montaje
12Pasos individuales dentro de un paso
de montaje
Canto de cierre
Uso conforme a lo previsto
- Solo para puertas correderas en interiores secos.
- Solo para abrir y cerrar lentamente a mano; la hoja de la
puerta se debe detener a mano antes de alcanzar la posición
final.
Requerimiento de la pared/el techo y material de fijación
- La subestructura/pared debe contar con capacidad de carga
permanente y ser plana y perpendicular (tolerancia máx.: 2
mm por metro).
- El material de fijación debe ser adecuado para la subestructu-
ra/pared, y estar suficientemente dimensionado para el peso
de las hojas de la puerta. Observe las indicaciones técnicas
del material de fijación.
- El material de fijación no está incluido.
Requerimientos de las puerta de vidrio:
- Vidrio de seguridad monocapa templado
(ESG-H según DIN EN 12150-1).
- Máx. de 50 kg, espesor del vidrio de 8-10 mm.
- La zona de sujeción debe ser plana y sin revestir
(¡sin revestimientos autolimpiantes!).
Indicaciones de seguridad para el montaje
- El montaje debe ser realizado por dos personas.
- Llevar ropa de protección:
Mantenimiento, cuidado y reparación
- Funcionamiento libre de mantenimiento durante al menos 5
años (50 accionamientos al día).
- Sustituir de inmediato los componentes dañados.
- Usar únicamente piezas originales de DORMA.
- Limpieza ocasional, en particular de la superficie de desliza-
miento, solo con un paño húmedo.
Disposición
La eliminación o cambio de las normas está sujeta a los
requisitos legales en vigor del país.
Traducción de las instrucciones originales
LEER ATENTAMENTE ANTES DE USAR
CONSERVAR PARA CONSULTAS
POSTERIORES
ES
Modificaciones reservadas

MUTO COMFORT M DORMOTION 50
—
9DORMA
15 Adaptador para madera, para fijar el patín de
rodillos a las hojas de puerta de madera
16 Guía de suelo para puerta de madera
17 Mecanismo anti-salto
18 Tornillo auto-roscante ISO 7050 St 4.2x13-C-H A2
1Perfil tapa
2Cepillo de protección visual
3Protección de canto del vidrio
(tope puerta-pared o puerta-puerta)
4Guia de suelo "regulable" para puertas de vidrio
5Pieza intermedia 50
6Pieza intermedia DORMOTION 50
Patín de rodillos
Pieza intermedia para unidad DORMOTION,
espesor del vidrio de 8 mm
DORMOTION 50 Unidad
DORMOTION 50 Iniciador
Soporte para perfil tapa
Carril guía deslizante
Amortiguador para limitar el tope de la hoja
de la puerta durante la apertura y el cierre
Tapa lateral
Volumen de suministro
50 DORMOTION 50
Máx. anchura hoja de puerta [mm]
Espesor puerta de vidrio [mm]
Peso hoja de puerta [kg]
1300
8-10
< 50
1300
8-10
< 50
1300
28-50
< 50
1300
8-10
< 50
1300
8-10
< 50
1300
28-50
< 50
Especificaciones técnicas
8
9
10
12
11
7
14
13
14 13 10
347 6 5
12
1
2
8
9
11

2
MUTO COMFORT M DORMOTION 50
—
10 DORMA
Utilisation de ce manuel de montage
Le montage de chaque version est décrit séparément (par ex.
mur, plafond, avec fixe-latéral). Montez le système tel que
décrit au chapitre correspondant du manuel.
À propos de la présente notice
Cette notice décrit la pose d'un système de porte coulissante
MUTO dans la variante standard 50 et la variante
DORMOTION DORMOTION 50 . L'ensemble est illustré par
l'exemple d'une porte ouvrant à gauche. Le montage pour une
porte ouvrant à droite est la copie miroir.
Groupe cible
La pose ne doit être confiée qu'à du personnel qualifié
autorisés par DORMA.
Symboles utilisés – Sécurité
Attention !
Le matériel de fixation doit correspondre aux exigences
de la sous-construction/mur et au poids du vantail de
porte. Observez les consignes techniques relatives au
matériel de fixation.
Attention - bris de verre
Quand le vantail est accroché, des cales en bois ou
équivalent doivent être placées dessous.
Attention - Risque de blessures dus à l'écrasement !
Positionner la butée d'arrêt de manière à ce que les
poignées de porte (option) soient à au moins 25 mm
du mur.
N'utiliser que des produits de nettoyage exempt de
silicone et d'huile (par ex. l'acétone).
Symboles utilisés – Pose
Observer le texte de remarque
A
Renvoi à différentes étapes de montage pour
les variantes.
(Exemple : vantail en bois, étape 2)
12Ordre des étapes de pose
12Étapes individuelles dans une étape de pose
Arête de fermeture
Utilisation conforme à l'usage prévu
- uniquement pour les portes coulissantes dans les espaces
intérieurs secs
- uniquement pour une ouverture et une fermeture lentes ;
le vantail doit être stoppé à la main avant d'atteindre sa
position finale
Critères exigés du mur/plafond et du matériel de fixation
- La sous-construction/paroi doit avoir une capacité de charge
durable, être plane et verticale (tolérance max. : 2 mm par
mètre).
- Le matériel de fixation doit être approprié pour la sous-
construction/mur et suffisamment dimensionné pour le poids
du vantail. Observez les consignes techniques relatives au
matériel de fixation.
- Le matériel de fixation ne fait pas partie de l'étendue de la
livraison.
Critères exigés pour le vantail en verre :
- verre de sécurité monovitre trempé à chaud (ESG-H selon
DIN EN 12150-1)
- max. 50 kg, épaisseur max. du verre 8-10 mm
- la zone de serrage doit être plane et sans revêtement
(pas de revêtement autonettoyant) !
Consignes de sécurité - Pose
- La pose doit être effectuée par deux personnes
- Porter un équipement de protection :
Entretien, maintenance, réparation
- fonctionnement sans entretien pendant au moins 5 ans (pour
50 actionnements par jour)
- remplacer immédiatement les composants endommagés
- utiliser uniquement des pièces d'origine DORMA
- nettoyage occasionnel, en particulier de la surface de roule-
ment, uniquement avec un chiffon humide
Mise au rebut
La mise au rebut dans les règles est assujettie aux prescrip-
tions légales en vigueur dans les différents pays.
Traduction de la notice originale
À LIRE AVEC SOIN AVANT UTILISATION
À CONSERVER POUR
CONSULTATION ULTÉRIEURE
FR
Sous réserve de modifications techniques

MUTO COMFORT M DORMOTION 50
—
11DORMA
15 Adaptateur bois pour fixation du
chariot sur le vantail
16 Kit de guidage au sol pour vantail en bois
17 Anti-dégondage
18 Vis à tôle ISO 7050 St 4,2x13-C-H A2
1Profilé de recouvrement
2Brosse d'occultation (en deux versions)
3Protection d'arête en verre au contact vantail-mur
4Kit de guidage au sol pour vantail verre
avec possibilité de réglage du guidage
5Intercalaire 50
6Intercalaire
DORMOTION 50
7Chariot de roulement
Intercalaire pour unité DORMOTION,
épaisseur du verre 8 mm
11 Unité DORMOTION 50
DORMOTION 50 Starter
11 Insert support de profilé de recouvrement
14 Rail de roulement
13 Butée d'arrêt pour limiter la course du
vantail à l'ouverture et à la fermeture
14 Embout
Étendue de la livraison
50 DORMOTION 50
Largeur max. du vantail [mm]
Épaisseur du vantail [mm]
Poids du vantail [kg]
1300
8-10
< 50
1300
8-10
< 50
1300
28-50
< 50
1300
8-10
< 50
1300
8-10
< 50
1300
28-50
< 50
Caractéristiques techniques
8
9
10
12
14 13 10
347 6 5
12
1
2
8
9
11

Funzionalità del suddetto manuale
Il montaggio di ogni differente versione (esempio a parete,
soffitto, con fisso laterale) è descritta separatamente. Il
montaggio dei diversi sistemi sono descritti nei rispettivi
capitoli del manuale.
In merito alle istruzioni
Dette istruzioni riguardano l’installazione del MUTO sistema
50 e nella variante DORMOTION DORMOTION 50. Queste
istruzioni descrivono l’installazione con porta ad apertura a
sinistra. Il lato destro è speculare alla tirare sinistra.
Destinatari
Il montaggio deve essere eseguito solo da personale
specializzato autorizzato da DORMA.
Simboli utilizzati – Sicurezza
Attenzione!
Il materiale di fissaggio deve soddisfare i requisiti del
substrato/della parete e del peso dell’anta della porta.
Osservare le indicazioni tecniche del materiale di
fissaggio.
Attenzione Rottura vetri
Nell’appendere l’anta della porta occorre collocare,
sotto la stessa, blocchetti di legno o materiali simili.
Attenzione Pericolo di schiacciamento!
Posizionare il buffer/stopper in modo che le maniglie
della porta (opzionali) mantengano almeno 25 mm
di distanza dalla parete.
Utilizzare solo detergenti privi di silicone ed oli
(ad es. acetone).
Simboli utilizzati – Montaggio
Osservare il testo
A
Rimando a fasi di montaggio diverse per
le diverse varianti di esecuzione
(L’esempio indica: anta in legno, fase 2)
12Successione delle fasi di montaggio
12Singole operazioni all’interno di una fase di montaggio
Spigolo di chiusura
Utilizzo conforme alla destinazione
- solo per porte scorrevoli in ambienti interni asciutti
- solo per un’apertura ed una chiusura manuale e lenta,
l’anta deve essere fermata manualmente prima di
raggiungere la posizione finale
Requisiti di parete/soffitto e materiale di fissaggio
- Il substrato/parete deve essere in grado di sopportare
il peso della porta, diritto e verticale
(max. tolleranza: 2 mm per metro).
- Il materiale di fissaggio deve essere adatto al substrato /
parete ed essere dimensionato in modo da reggere il peso
dell’anta. Osservare le indicazioni tecniche del materiale
di fissaggio.
- Il materiale di fissaggio non è compreso nella dotazione.
Requisiti dell’anta in vetro:
- vetro di sicurezza monocristallo depositato a caldo
(ESG-H a norma DIN EN 12150-1)
- max. 50 kg, spessore del vetro 8-10 mm
- La superficie di serraggio deve essere liscia e non trattata
(nessun rivestimento autopulente!)
Indicazioni di sicurezza per il montaggio
- Il montaggio deve essere eseguito da due persone.
- Indossare abbigliamento antinfortunistico:
Manutenzione, cura, riparazione
- almeno 5 anni di funzionamento senza manutenzione
(con 50 movimentazioni al giorno)
- sostituire immediatamente i componenti danneggiati
- utilizzare solo ricambi originali DORMA
- pulizia periodica, in particolare delle superfici di scorrimento,
solo con un panno umido
Smaltimento
Il corretto smaltimento è soggetto alle prescrizioni delle leggi
nazionali vigenti.
Traduzione delle istruzioni originali
LEGGERE ATTENTAMENTE PRIMA DELL’USO
CONSERVARE PER UNA SUCCESSIVA
CONSULTAZIONE
IT
2
MUTO COMFORT M DORMOTION 50
—
12 DORMA
Con riserva di modifiche

15 Adattatore per legno per il fissaggio del
carrello alle ante in legno
16 Set di fissaggio al pavimento per ante in legno
17 Meccanismo di antiscarrucolamento
18 Vite autofilettante ISO 7050 St 4,2x13 C-H A2
1Profilo di rivestimento
2Spazzolino interno
3Protezione dello spigolo di battuta in vetro
dell’anta contro la parete
4Set per la guida dell’anta in vetro sul pavimento
con possibilità di regolazione della guida del vetro
5Distanziatore 50
6Distanziatore DORMOTION 50
7Carrello
Distanziatore per unità DORMOTION,
spessore del vetro 8 mm
DORMOTION 50 Unità
DORMOTION 50 Starter
11 Fissaggio per il profilo di rivestimento
Guida di scorrimento
13 Buffer/stopper per limitare l’urto dell’anta
all’apertura ed alla chiusura
14 Tappo di chiusura
Dotazione
50 DORMOTION 50
Max. larghezza dell’anta [mm]
Spessore dell’anta [mm]
Peso dell’anta [kg]
1300
8-10
< 50
1300
8-10
< 50
1300
28-50
< 50
1300
8-10
< 50
1300
8-10
< 50
1300
28-50
< 50
Dati tecnici
8
9
10
12
14 13 10
347 6 5
12
1
2
8
9
11
MUTO COMFORT M DORMOTION 50
—
13DORMA

Принцип действия инструкции
В настоящей монтажной инструкции описаны процедуры
установки различных версий раздвижных дверей (с
креплением к стене, потолку, в составе конструкций с
боковыми панелями и фрамугой). См. соответствующий
раздел.
О данной инструкции
Настоящая инструкция описывает монтаж системы
раздвижных дверей MUTO в стандартной версии
50 и в версии с функцией амортизации DORMOTION
DORMOTION 50 левостороннего открывания. Для установки
правосторонних дверей следует использовать зеркальное
изображение.
Целевая группа
К монтажу изделий допускается только квалифицированный
персонал, авторизованный компанией DORMA.
Условные обозначения – нормы безопасности
Осторожно!
Крепежный материал должен соответствовать
требованиям несущей конструкции/стены и
выдерживать вес дверных панелей. Соблюдайте
технические рекомендации для крепежного
материала.
Осторожно, опасность излома стекла
При навешивании под дверную панель следует
подкладывать деревянные кубики или аналогичные
предметы.
Осторожно! Опасность защемления!
Разместить стопор хода таким образом, чтобы
дверные ручки (опционально) находились на
расстоянии не менее 25 мм от стены.
Использовать только чистящие срества, не
содержащие силикона и масел (к примеру, ацетон).
Условные обозначения – монтаж
Обратите внимание на текстовое п
римечание
A
Ссылка на этапы монтажа, отличающиеся от
стандартных, для вариантов комплектации
(на примере: деревянная створка, этап 2)
12 Последовательность этапов монтажа
1 2 Отдельные шаги данного этапа монтажа
Кромка "панель-панель"
Использование по назначению
-только для раздвижных дверей внутри сухих помещений
-только для медленного открывания и закрывания вручную,
до достижения конца трека дверную створку следует
придержать рукой
Требования к потолку/стене и крепежному материалу
-Несущая конструкция/стена должна постоянно выдерживать
вес изделия, быть ровной и строго отвесной
(макс. отклонение: 2 мм/м)
-Крепежный материал должен быть пригоден для
использования на несущей конструкции/стене и иметь
параметры, достаточные для того, чтобы выдерживать
вес дверной панели. Необходимо соблюдать технические
рекомендации для крепежного материала.
-Крепежный материал не содержится в комплекте поставки.
Требования, предъявляемые к стеклянной панели:
-Однослойное термически закаленное безопасное стекло (ESG-
H в соотв. с нормами DIN EN 12150-1)
-макс. 50 кг, толщина стекла 8-10 мм
- зона зажимного крепления стекла должна быть ровной и
без какого-либо покрытия (запрещаются самоочищающиеся
покрытия!)
Рекомендации по технике безопасности монтажа
-Монтаж необходимо производить силами двух специалистов.
-Следует надевать защитную одежду:
Техническое обслуживание, уход, ремонт
-не менее 5 лет эксплуатации без тех. обслуживания
(при 50 рабочих циклах в день)
-поврежденные детали конструкции следует немедленно
заменять
-следует использовать только оригинальные запчасти DORMA
-периодическая чистка, прежде всего чистка поверхности
трека, производится только влажной тканью
Утилизация
Надлежащая утилизация должна производиться в соответствии
с действующими национальными законодательными нормами.
Перевод оригинальной инструкции
ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ИНСТРУКЦИЮ ПЕРЕД
ИСПОЛЬЗОВАНИЕМ
СОХРАНИТЕ ИНСТРУКЦИЮ В КАЧЕСТВЕ СПРАВОЧНОГО
ДОКУМЕНТА
RU
2
MUTO COMFORT M DORMOTION 50
—
14 DORMA
Изменения вносятся без предварительного уведомления

15 Адаптер для крепления каретки на
деревянной панели
16 Комплект для напольной направляющей
в сочетании с деревянными панелями
17 механизм «антиджамп»
18 Шуруп самонарезающий
ISO 7050 ст. 4,2x13-C-H A2
1Декоративный профиль
2 Щеточный профиль для трека
3 Защитная торцевая накладка для защиты кромки
стеклянной панели в положении, когда дверная
створка достигает конца трека/стены
4 Комплект для напольной направляющей для
стеклянных панелей с возможностью отладки
направляющей
5 Прокладка 50
6 Прокладка DORMOTION 50
7 Каретка
Прокладка для амортизатора DORMOTION,
толщина стекла 8 мм
Амортизатор DORMOTION 50
Стартер DORMOTION 50
11 Держатель-насадка для декоративного профиля
12 Направляющая
13 Стопор хода, ограничивающий ход дверной
панели в конце трека при открывании и
закрывании
14 Концевой наконечник
10
9
Комплект поставки
50
Макс. ширина панели [мм]
Толщина дверной панели [мм]
Вес панели [кг]
1300
8-10
< 50
1300
8-10
< 50
1300
28-50
< 50
1300
8-10
< 50
1300
8-10
< 50
1300
28-50
< 50
Технические параметры
8
DORMOTION 50
14 13 10
347 6 5
12
1
2
8
9
11
MUTO COMFORT M DORMOTION 50
—
15DORMA

Maße einzeichnen
2
3
A
1
12
13
13
2
12
13
13
2
10 10
MUTO COMFORT M DORMOTION 50
—
16 DORMA
TH
27 mm
H = TH + 40
AB
35 mm
10 mm
50 kg
H
H
50
DORMOTION 50
200 200 200
200 ... 200
200 200 200
1
1
1
2
2
3
2
1
4
2
5
3

SILIKON
4
5
5
5
6
7
7
7
7
6
MUTO COMFORT M DORMOTION 50
—
17DORMA

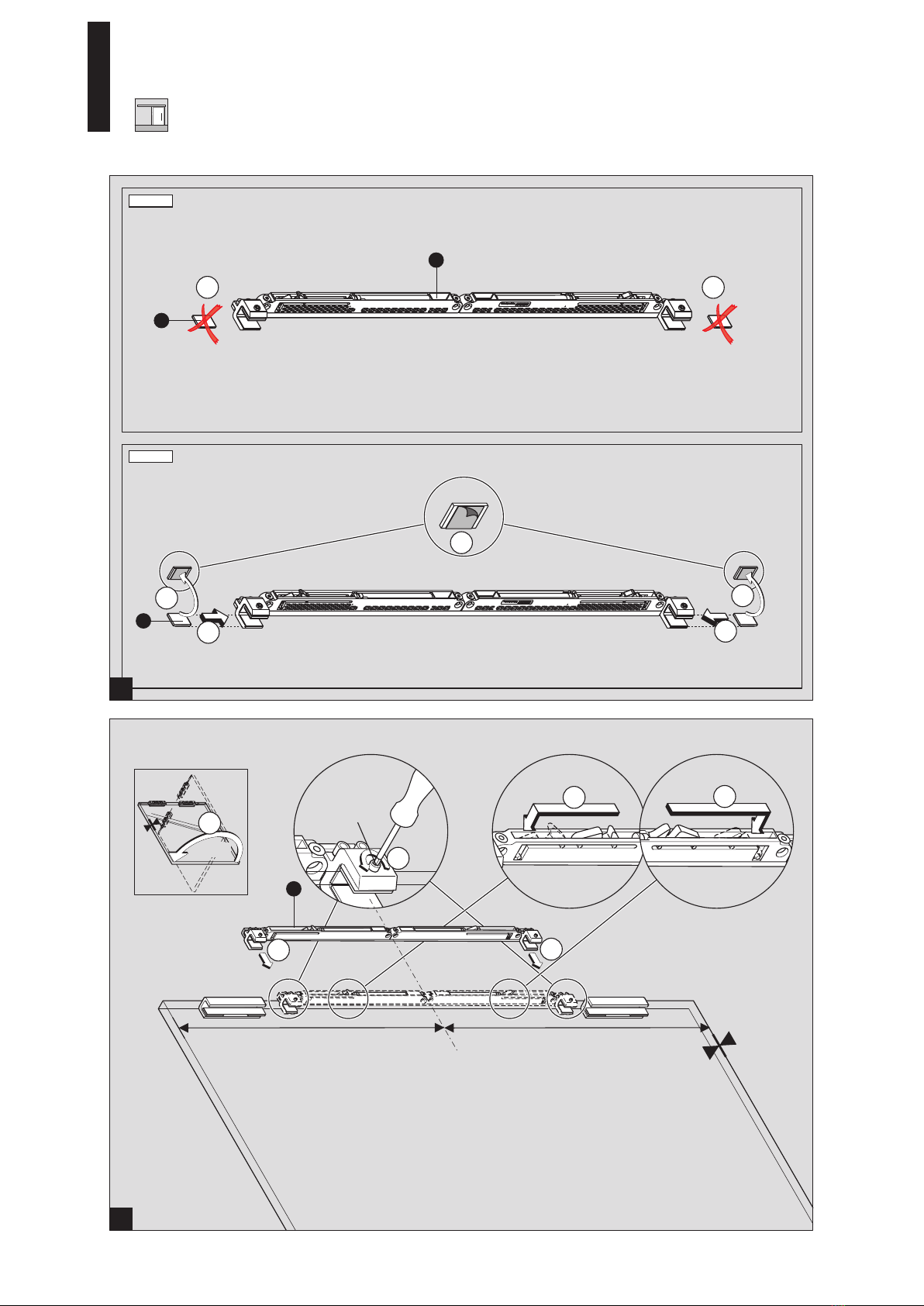

50
DORMOTION 50
60 mm
80 mm
8-10 mm
TH
60 mm
80 mm
2,5 - 3 Nm
2,5 - 3 Nm
1
1
1
2
2
3
3
4

1
1
2
1
6
7
2
2
11
33
= =
180°
3 Nm
8 mm
10 mm
2
31
411
9
5111
9
8
8
1 1
MUTO COMFORT M DORMOTION 50
—
18 DORMA

A
A
8 9
10 11
12 13 14
4
MUTO COMFORT M DORMOTION 50
—
19DORMA
31,5 mm - T/2
36 mm
20 mm
ø 8 mm
1
2
1
1
1
1
21
2
1
1
2
1
1
3
1
2
3
2
3
1
2
3

15
16
17
0 < X < 0,5 mm
+ 4 mm
- 2 mm
10 mm
==
1
1
1
1
2
3
4
5
MUTO COMFORT M DORMOTION 50
—
20 DORMA
