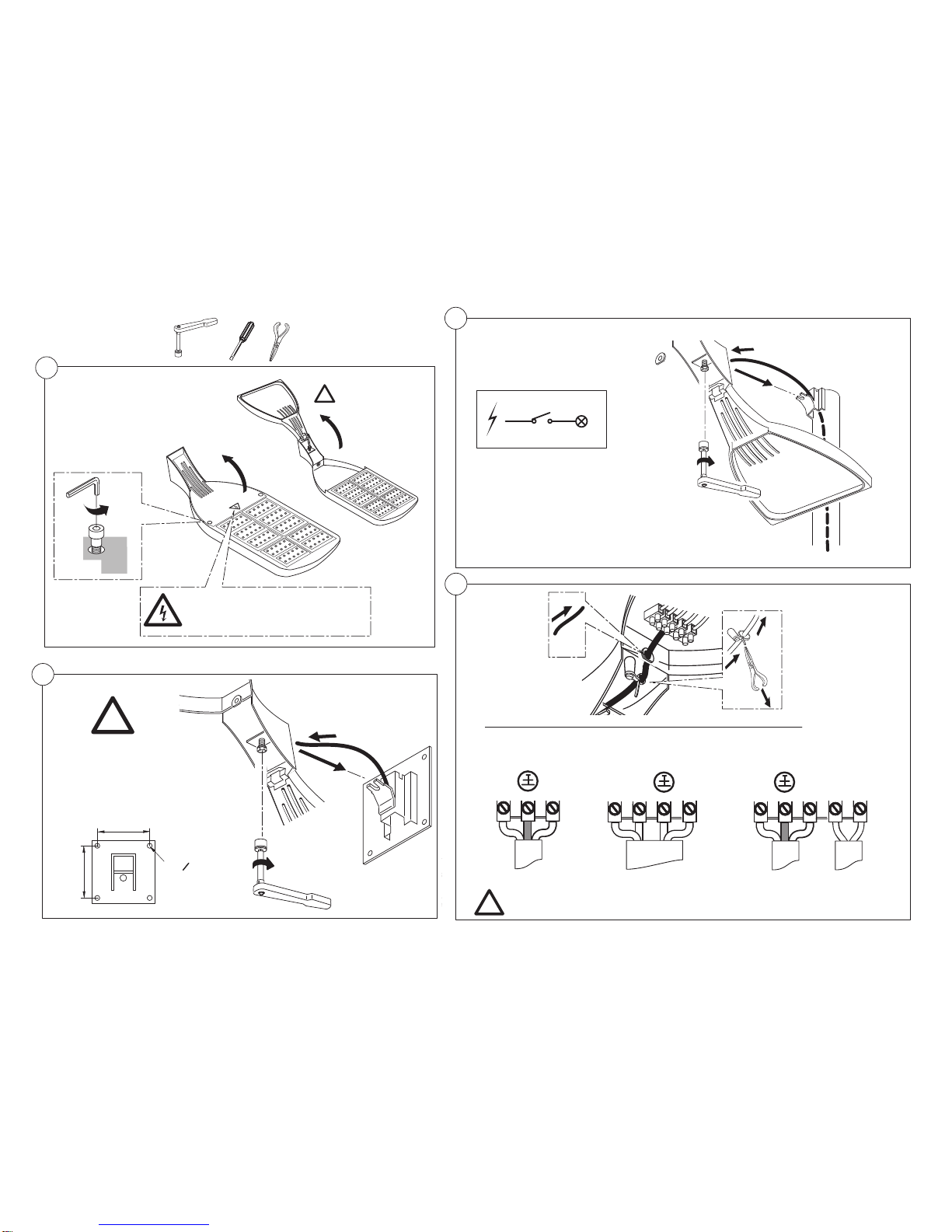

HOLOPHANE DSX2 User manual

D
C
B
2
A
8Nm
1
C
B
A
x2
The light source contained shall only
be replaced by the manufacturer or his
service agent or a similar qualified person
!Damage can be caused by
opening the door incorrectly
C
B
D
8Nm
?
!
Wall Mount Option
Secure luminaire wall
bracket with suitable
fasteners (supplied by
others) for a 12mm
diameter clearance hole
170
170 4 x O 12 mm holes
LND1 D2
!3 x 2.5mm cable only (overall diameter 11.4mm)
ANY OTHER CABLE SIZE MAY COMPROMISE THE IP RATING OF THE LUMINAIRE
LNL1NL2
3A
C
B
HARD WIRED CONFIGURATIONS

DSX2
(GB) SAFETY NOTICE
READ INSTRUCTIONS CAREFULLY BEFORE INSTALLING THIS LUMINAIRE
The installation instructions supplied with this equipment are specifically designed to prevent equipment damage and the possibility of
personal injury. It is an essential requirement that the installation procedures are followed strictly as illustrated, by suitably qualified per-
sonnel. Reference must be made to the lamp manufacturers instructions as provided with the lamp, whether the lamp is supplied by
Holophane or not. Holophane will not be held liable for any damage or injury whatsoever resulting in faulty installation. This luminaire
must be earthed.
