Holzmann UWS3 User manual
UWS3
Přečtěte si pečlivě tento
návod na obsluhu a bez-
pečnostní pokyny!
Technické změny a tisko-
vé chyby vyhrazeny!
Read the operation manual
carefully beforefirst use!
Technical data subject to
changes, errors excepted!
Vydání/Edition: 2011 –Revize 01 –CZ/EN
CZ
Návod na obsluhu
Nástrojová bruska
EN
User Manual
tool grinding ma-
chine
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 2
Nástrojová bruska UWS3
CZ
BEZPEČNOSTNÍ ZNAČKY
VÝZNAM SYMBOLŮ
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
CZ
VÝSTRAHA!Dbejte bezpečnostních pokynů! Opomíjení předpisů a poky-
nů k obsluze nástrojové brusky může mít za následek vážná poranění osob
nebo může vést k smrtelným úrazům.
EN
ATTENTION! Ignoring the safety signs and warnings applied on the ma-
chine as well as ignoring the security and operating instructions can cause
serious injuries and even lead to death.
CZ
PŘEČTĚTE SI TENTO NÁVOD!Přečtěte si pozorně návod na obsluhu
a údržbu tohoto stroje a seznamte se dobře s ovládacími prvky stroje, aby
byl správně užíván a předcházelo se škodám na lidech i na samotném stroji.
EN
READ THE MANUAL! Read the user and maintenance manual carefully
and get familiar with the controls n order to use the machine correctly and
to avoid injuries and machine defects.
CZ
OCHRANNÉ POMŮCKY! Použití ochrany sluchu, bez-
pečnostních brýlí a pracovní obuvi je povinné.
EN
PROTECTIVE CLOTHING! The operator is obligated to wear proper
ear protection, safety goggles and safety shoes
CZ
CE-KONFORMITA –Tento výrobek odpovídá směrnicím ES.
EN
EC-CONFORM - This product complies with the EC-directives.
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 3
Nástrojová bruska UWS3
Vážený zákazníku!
Tento návod na obsluhu obsahuje důležité informace a upozornění k manipulaci a provozu nástro-
jové brusky UWS3.
Návod na obsluhu je nedílnou součástí stroje a musí být u něj uchován pro případné pozdější po-
užití. Pokud stroj předáváte třetí osobě, vždy návod přiložte!
Dodržujte bezpečnostní pokyny!
Před prvním použitím si pozorně přečtěte tento návod na obsluhu.
To Vám usnadní práci se strojem a pomůže předcházet chybám a případným škodám.
Dodržujte bezpečnostní pokyny a dbejte výstrah. Opomíjení bezpečnostních pokynů mů-
že vést k vážným škodám na zdraví.
Z důvodu neustálého vývoje našich produktů se mohou vyobrazení nebo obsah tohoto návodu
mírně lišit od skutečnosti. V případě zjištění nedostatků této dokumentace nás o těchto laskavě
informujte.
Technické změny a tiskové chyby vyhrazeny!
Autorské právo
© 2010
Tato dokumentace je chráněna autorským právem. Z toho vyplývající ústavní práva zůstávají ne-
dotčena! Přetisk dokumentace, překlad, použití fotografií a vyobrazení bez souhlasu výrobce bu-
dou trestně stíhána. Místo soudu je v Rohrbachu!
Kontakt na služby zákazníkům
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel 0043 7289 71562 - 0
Fax 0043 7289 71562 - 4
PO-PÁ 8-12 & 13-17 hod.
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 4
Nástrojová bruska UWS3
1PŘED UVEDENÍM DO PROVOZU
1. Zkontrolujte obsah balení – stroj a jeho příslušenství – podle balicího listu.
2. Před uvedením do provozu si řádně přečtěte tento návod na obsluhu.
3. Dbejte, aby byla nástrojová bruska provozována a udržována podle pokynů uvedených v
tomto návodu na obsluhu.
4. Přečtěte si návod na obsluhu a seznamte se s výkonem, požadavky na provoz a údržbu
nástrojové brusky. V případě dotazů kontaktuje laskavě společnost Holzmann Maschinen
GmbH.
2POUŽITÍ
Multifunkční kotoučová bruska UWS 3 je určená k broušení nástrojů.. Brusku lze použít např.
k broušení vrtáků, elektrod, soustružnických nožů, apod. Stroj disponuje příslušenstvím, kte-
ré umožňuje broušení válcových částí nástrojů, gravírovacích nožů frézy válcové, stopkové,
některé tvarové, apod. Bruska je konstruována pro vyšší zatížení a lze ji použít i v průmyslo-
vé výrobě.
3TECHNICKÉ ÚDAJE
Brusný kotouč
100x50x20 mm
Rychlost broušení
5000 ot./min.
Kapacita upínacích kleštin
3-16 mm
Úhel kužele
0-180°
Negativní úhel
0-25°
Úhel podbroušení
0-45°
Podélný posuv držáku
140 mm
Podélný posuv jemného ustavení držáku nože
18 mm
Výkon motoru
0,5 HP
Napětí sítě
400 V
Hmotnost (netto/brutto)
46/52 kg
Velikost stroje
450×350×340 mm
Rozměr balení
550×450×470 mm
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 5
Nástrojová bruska UWS3
4BEZPEČNOSTNÍ POKYNY
UP OZOR NĚNÍ
Před zapnutím stroje si pozorně přečtěte návod na obsluhu a zkontro-
lujte obsah dodávky podle balicího listu. Stroj nainstalujte a používejte
v souladu s tímto návodem.
4.1 Úkony před prvním použitím stroje
1. Provádět údržbu nebo opravy stroje je dovoleno pouze odbornému elektrikáři.
2. Přesvědčte se, že napětí sítě na štítku motoru odpovídá napětí v místě, kde budete stroj
používat.
3. Síťová zástrčka stroje musí být spolehlivě a pevně zapojena. Volný nebo špatný kontakt na
elektrické zásuvce je velice nebezpečný.
4. Používejte pouze bezpečný přívodní kabel. Zástrčku nevytahujte ze zásuvky silou. Zástrč-
ka nesmí být vystavena horku, mastnotě a nesmí přijít do kontaktu s ostrými předměty.
5. Přívod proudu lze přerušit pouze vypnutím stroje pomocí vypínače na jeho levé straně, ji-
nak může dojít k výskytu rušení nebo neobvyklému hluku.
6. Nikdy nenechávejte stroj běžet bez dozoru. Po vypnutí vždy počkejte, dokud se zcela ne-
zastaví.
7. Pracoviště kolem stroje udržujte v pořádku a čistotě. Stroj nikdy nepoužívejte ve vlhkém
neudržovaném prostředí nebo v místech s rizikem požáru nebo exploze. Děti a jiné nepo-
volané osoby se musí držet dále od stroje, aby nedošlo k jejich poranění.
8. Pracujte na max. výkon řezání, abyste předešli případným nehodám.
9. Obsluha se musí vyvarovat volného oděvu, nesmí nosit šperky nebo jiné volné předměty a
nesmí nosit volné rukavice. Dlouhé vlasy schovejte dobře pod pokrývku hlavy, abyste za-
bránili jejich namotání do stroje.
10. Všechny obrobky musí být řádně upevněny do stroje.
11. Nikdy nepoužívejte stroj, pokud se cítíte unaveni, pokud jste požili alkohol nebo v případě
užívání léků nebo jiných omamných látek.
12. Poškozené nebo vadné části stroje musí být nahrazeny originálními díly. Objednávky zasí-
lejte na vyplněném formuláři, který najdete na konci tohoto návodu.
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 6
Nástrojová bruska UWS3
4.2 Nastavení a obsluha
1. Před spuštěním stroje promazejte všechny části stroje a ujistěte se, že jsou všechny zám-
ky zajištěny a stroj je správně připojen k elektrické síti.
2. Špony a jiné nečistoty z opracování obrobku musí být po skončení práce ze stroje odstra-
něny, případně aplikujte tenkou vrstvu oleje na očištěné plochy, abyste předešli korozi.
5PROVOZ STROJE
5.1 Broušení
1. Nastavte brusnou délku nože. Nůž našroubujte do kleštin. Přečnívající délka nože by měla
být větší než požadovaná délka brusu. Držák nože nastavte na stupnici na "0" tak, aby byl
v rovině s ryskou na axiální stupnici na držáku vřetene nože. Nastavte axiální polohu držá-
ku nože na držáku vřetene. Krajní plocha kruhu a přední konec nože by měly být vzdáleny
1-2 mm od přední hrany brusného válce. Zajistěte a otočte ustavovacím šroubem a nechte
nůž přečnívat na požadovanou délku.
2. Broušení čelních ploch frézky: Pomocí vyrovnání držáku nože a otáčením zubového točítka
lze posouvat držákem nože po brusném kotouči. Při prvním broušení by měla být lícní
strana nože nastavena o 0,03 mm výše, než je střed brusného kotouče.
3. Broušení kužele (úkosu) s úhlem 20 stupňů: Zasuňte rukojeť risky do kratší drážky rybi-
novitého bloku. Dělící kotouč nechte volně rotovat. Na jedné straně zasunujte sklíčidlo do
objímky rukojeti, na druhé straně dale otáčejte rýhovanou maticí po směru pohybu hodi-
nových ručiček. Tím docílíte vybroušení v úhlu 20 stupňů.
4. Podbroušení nože: Otoučnou patku musíte otočet do určitého úhlu, abyste docílili úhlu
podbroušení a sekundárního úhlu podbroušení nože. Dávejte pozor, abyste nepoškodili
hlavní břit. Vzdálenost by měla být 0.01 mm (0.0004”) od hlavního břitu.
5. Ustavte excentrický střed excentrického řezacího elementu: Uzpůsobte tyč vodící šroubu a
nasměrujte ji na váhu.
6. Broušení zadní strany nože: Nejprve ustavte osu držáku nože kolmo k vřetenu brousícího
kotouče. Dělící kotouč a nůž se mohou otáčet o 180 °.
7. Nožem lze otáčet o libovolný úhel, aby bylo možné znovu nastavit pozici.
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 7
Nástrojová bruska UWS3

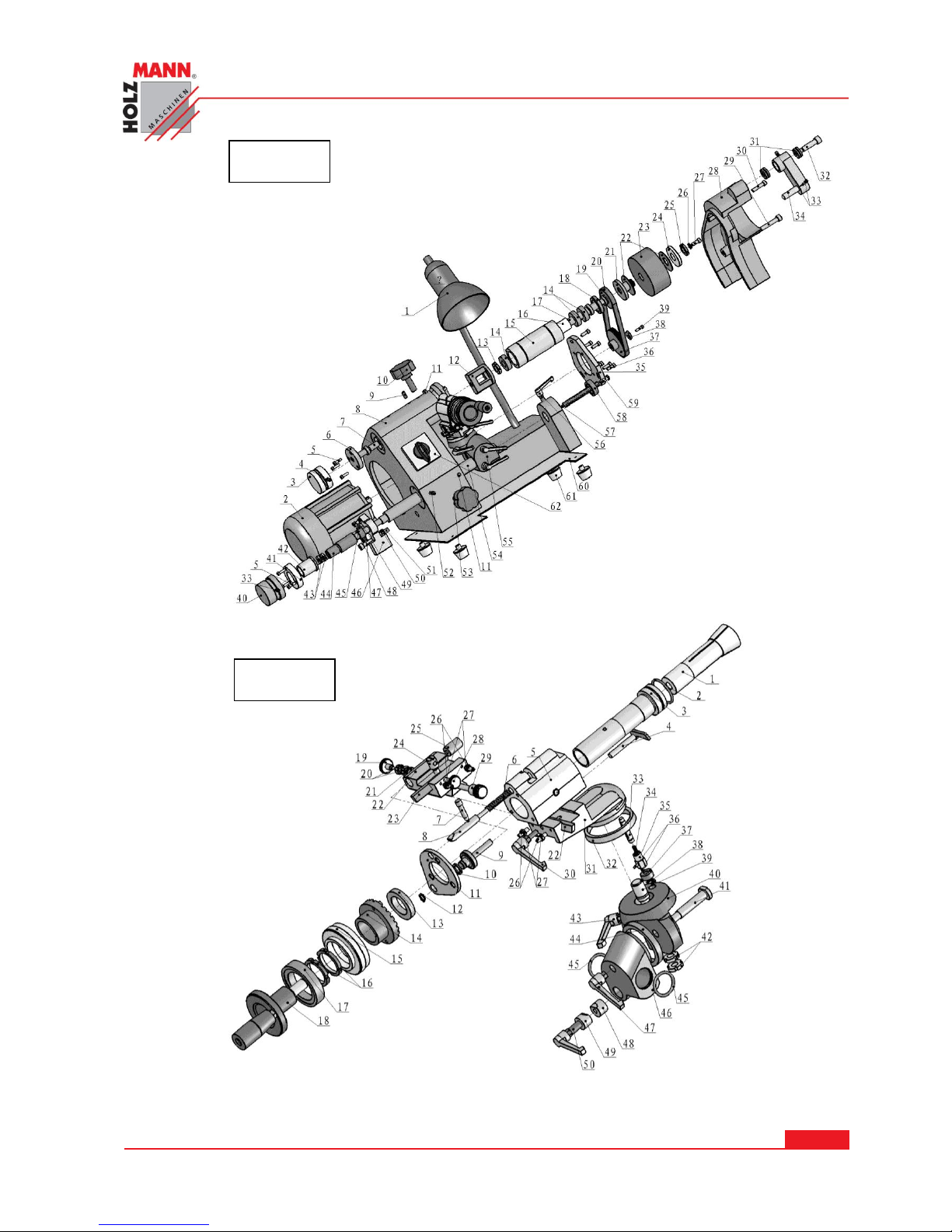

Obr. 1
Obr. 2
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 8
Nástrojová bruska UWS3
Čís.
Popis
Počet
1
Lampe
1
2
3-Phasen Motor
1
3
Handrad
1
4
6-Eck-Schraube M6X16
1
5
6-Eck-Schraube M4X16
6
6
Durchmessergussteil
1
7
Obere Stellschraube
1
8
Basis
1
9
Obere Führugnsschraube
1
10
5-Stern Handgriff M8x15
1
11
Ölbehälter
2
12
Antriebskopf
1
13
Verriegelung Rundmutter
1
14
Tiefes Glocken-Kugellager
3
15
Spindelabdeckung
1
16
Innere Trennabdeckung
1
17
Hauptspindel
1
18
Kugellagermutter
1
19
Unteres Antriebsrad
1
20
Riemen
1
21
Schleifscheibenflansch
1
22
Asbestdichtung
2
23
Schleifrad
1
24
Schleifscheibe Drüse
1
25
Schleifscheibe Sicherungsmutter
1
26
Flache Dichtung 8
1
27
6-Eck-Schraube M8X25
1
28
Rechte Schutzhaube
1
29
6-Eck-Schraube M8X60
1
30
6-Eck-Schraube M8X30
1
31
Axialkugellager 51100
2
32
Befestigungsschraube
1
33
6-Eck-Schraube M6X12
3
Čís.
Popis
Počet
34
Diamantmamorierung -Stift
1
35
Motorflansch
1
36
6-Eck-Schraube M5X16
7
37
Untergeordnetes Antriebsrad
1
38
Dickendichtung
1
39
6-Eck-Schraube M4X14
1
40
Unteres Abschlusshandrad
1
41
Oberes Durchmessergussteil
1
42
Abdeckkappe
1
43
Unten Verriegelung Rundmutter
2
44
Abdeckung
1
45
Extra Abdeckung
1
46
Block
1
47
Zugfeder
1
48
6-Eck-Schraube M6X25
1
49
Mutter 6
1
50
Mutter 8
1
51
6-Eck-Schraube M8x70
1
52
unter Führung Schraube
1
53
Handgriff M12X55
1
54
Langspindel
1
55
Universal-Klemmhalter Untereinheit
1
56
einstellbar Verriegelungsgriff M8X25
1
57
Lange Zugfeder
1
58
Endschild
1
59
Feder Antrieb Nagel
1
60
Unterplatte
1
61
Stabilisierer
4
62
Netzschalter
1
Obr. 1
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 9
Nástrojová bruska UWS3
Čís.
Popis
Počet
1
Schleifer Spannzange
1
2
O-Form-Dichtring 34X2
1
3
Hauptspindel
1
4
Stichel Lokalisierer
1
5
Ständer
1
6
Pressdichtung
1
7
Drückerstift
1
8
Lokalisierstift
1
9
Stand vor und nach einstellbare
Schraube
1
10
Dichtung
1
11
Antrieb Klinge
1
12
Verschlussring für die Spindel
1
13
Mittlere Dichtung
1
14
Klemmplatte
1
15
Handrad
1
16
Verriegelung Rundmutter
1
17
Teilung Handrad Kontermutter
1
18
Spannzange Spannung Handrad
1
19
Rändelschraube
1
20
6-Eck-Schraube M6
2
21
Dichtung 6
1
22
Kreuz Schiebetisch
1
23
Band
2
24
Schwebende Mutter
1
25
Führungsstift
1
26
Kegelspitze in sechs Ecke Feststell-
schraube M4X10
4
27
6-Eck-Schraube M4
4
28
Befestigungsschraube
1
29
Ständer links und rechts einstellbare
Schraube
1
30
Einstellbar Verriegelungsgriff M6X16
1
31
Oberer Ständer
1
32
Mittlerer Teilungsring
1
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 10
Nástrojová bruska UWS3
33
Spindel
1
Čís.
Popis
Počet
34
Kleine Andruckfeder
1
35
Befestigung Abdeckung
1
36
Nadel φ2X9
2
37
Lokalisierer Abdeckung
1
38
E Form Schließung Ring 8
1
39
Mittlere Spindel
1
40
Mittlerer Ständer
1
41
Untere Spindel
1
42
Unten Verriegelung Rundmutter
2
43
Uinstellbar Verriegelungsgriff M8X35
1
44
Unter Teilungsring
1
45
O-Form Dichtring 30X2.5
2
46
Unterer Stand
1
47
einstellbare Mutter M10
1
48
Verriegelung Rundmutter
1
49
Sperrblock
1
50
Einstellbar Verriegelungsgriff M8X30
1

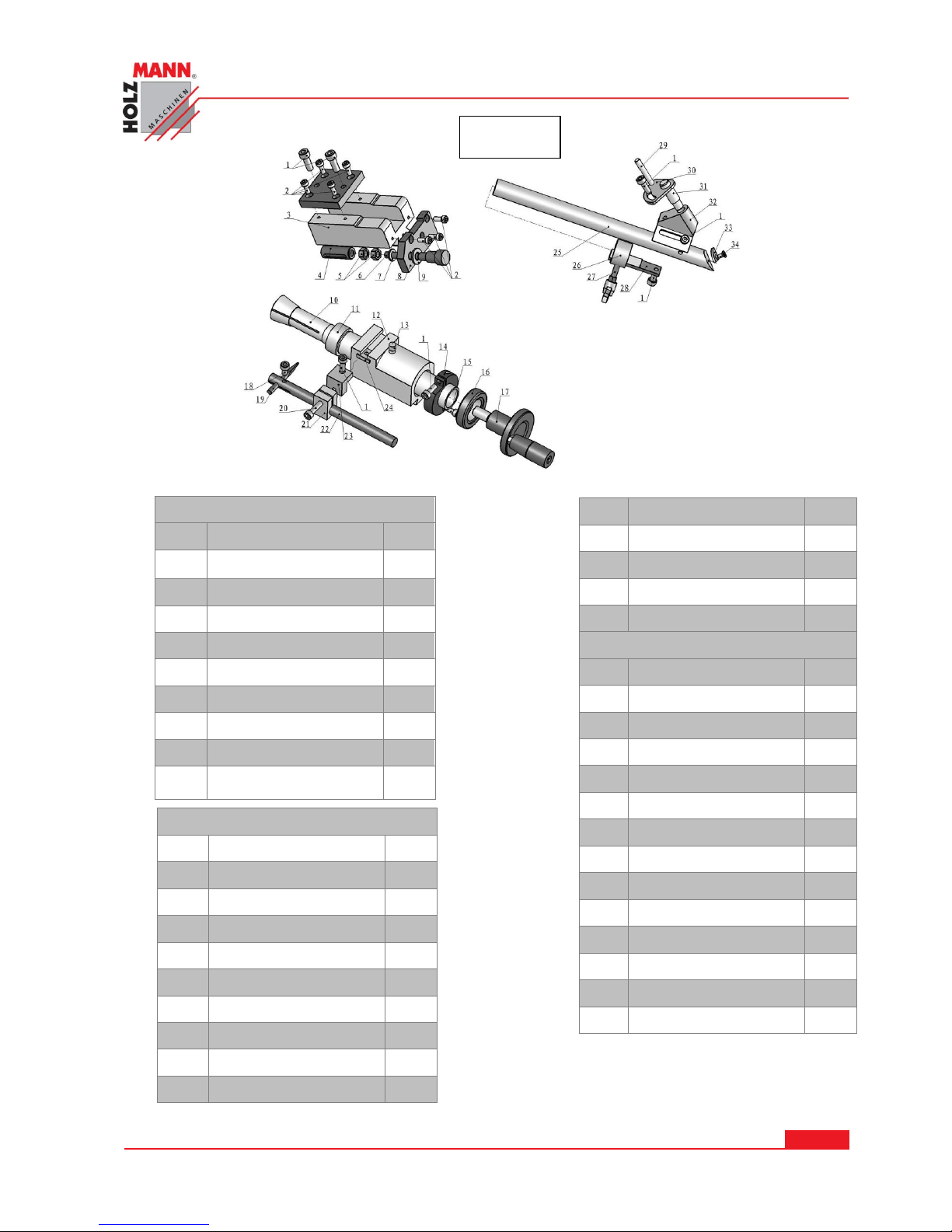

Příslušenství brusky
Čís.
Popis
Počet
1
Sechskantschrauben M6X16
7
2
Sechskantschrauben M6X10
7
3
Fräshalterung
1
Obr. 2
Obr. 3
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 11
Nástrojová bruska UWS3
4
Führung
1
5
Sechskantmutter M6
2
6
Schraube
1
7
Schraube
1
8
Fixierungsbrett
1
9
Dichtung 8
1
Příslušdnství frézky
10
5C Spannzange
1
11
flexible Muffe
1
12
Schiebebügel
1
13
Ölbehälter
1
14
Fixierung
1
15
Sechskantschraube M6X14
1
16
Schraubenmutter
1
17
Handrad
1
18
Sechskanktschraube M6X12
1
19
Führungsschaft
1
20
Sechskantschraube M6X20
1
21
Fixierungsblock
1
22
Orientierungsschaft
1
23
Befestigungsblock
1
24
Ständer
1
Bohrschleifer
25
Schelle
1
26
Verriegelung
1
27
Verstellbarer HandgriffM6X15
1
28
Block
1
29
Achsenbefestigung
1
30
Führungsbrett
1
31
Rundachse
1
32
Ausrichtungsblock
1
33
Schnittausrichtungsblock
1
34
Schraube M4X10
1
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 12
Nástrojová bruska UWS3
Dear Customer!
This manual contains Information and important instructions for the installation and correct use of
the tool grinder UWS3.
This manual is part of the machine and shall not be stored separately from the machine. Save it
for later reference and if you let other persons use the machine, add this instruction manual to
the machine.
Please read and obey the security instructions!
Before first use read this manual carefully. It eases the correct use of the machine and
prevents misunderstanding and damages of machine and the user’s health.
Due to constant advancements in product design construction pictures and content may diverse
slightly. However, if you discover any errors, inform us please.
Technical specifications are subject to changes!
Please check the product contents immediately after receipt for any eventual transport
damage or missing parts. Claims from transport damage or missing parts must be
placed immediately after initial machine receipt and unpacking before putting the ma-
chine into operation. Please understand that later claims cannot be accepted anymore.
Copyright
© 2011
This document is protected by international copyright law. Any unauthorized duplication, transla-
tion or use of pictures, illustrations or text of this manual will be pursued by law –court of juris-
diction is A-4020 Linz, Austria!
CUSTOMER SERVICE CONTACT
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel 0043 7289 71562 - 0
Fax 0043 7289 71562 –4
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 13
Nástrojová bruska UWS3
1TO USERS
1. Please check the machine and its accessories according to the packing list.
2. Do read through the manual before operating the machine.
3. Be sure to install and test the machine according to the instructions.
4. Read through the manual to learn about its performance, operation requirements,
and maintenance.If you have any questions about it, please contact the company.
2APPLICATION
The tool grinding machine is the necessary machine to be equipped with the engraving milling
machine. It is applicable to grind and carve the end mill, graver and pins of various shape and
angle, which is used on engraving milling machine and engraving and marking machine. In addi-
tion it has many accessories, which could be used to sharpen various cutters, such as turning
tools, milling cutters and drilling bits. The machine has beautiful outlook, advanced structure and
powerful functions. It has been widely used in industrial production.
3TECHNICAL DATA
Grinding wheel
100x50x20mm
Grinding speed
5000RPM
Collet capacity
3-16mm
Taper angle
0-180°
Negative angle
0-25°
Relief angle
0-45°
The longitudinal displacement of cutter holder
140mm
The longitudinal displacement of micro adjustment of the cutter holder
18mm
The longitudinal displacement of micro adjustment of the main spindle
6mm
Motorpower
0,5HP
Voltage
400V
Weight (net/gross)
46/52kg
Dimensions of Principal Machine
450×350×340mm
Package Dimensions
550×450×470mm
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 14
Nástrojová bruska UWS3
4CAUTIONS
ATT E NTIO N
Please reading the manual carefully before using the machine and
check it and the accessories according to the packing list. Be sure to in-
stall and test the machine according to the instructions.
4.1 Preventative Measures
1. Only professionals with electrician licenses are authorized to install or repair electrical ap-
pliances.
2. Be sure the voltage indicated on the nameplate of the motor conforms to that of the power
supply.
3. The power plug of the machine tool and each contact of the socket should be reliable and
firm. It is forbidden to have loose or bad contact.
4. Only use authorized power cords. Don't pull the power cord from the socket violently. The
power cord should be away from hot, oily, or sharp places.
5. The power supply should be cut off by turn off the switch on the left side of the machine
tool as soon as any fault or abnormal sound is detected, then have it checked and re-
paired.
6. Never leave the tool run unattended. Don't leave the tool until it is powered off and stops.
7. Keep the operating place clean and tidy. Don't operate it in any damp, untidy, dim, flam-
mable, and explosive place. Keep children or visitors away from the tool to avoid acci-
dents.
8. Keep it under its max. cutting capacity to avoid accidents.
9. No operator should wear loose clothes, ornaments, gloves. Long hair should be fixed with
a hair pin and tucked in a cap, otherwise, it may be rolled into the machine.
10. All work pieces should be held and clamped tightly and reliably in processing. Never hold
one with your hand, if so, you can not operate the machine with two hands.
11. Never operate the machine when you feel tired, or after you drink alcohol or take anes-
thetics.
12. Only replace damaged parts or accessories with those having the same performance. It is
optimal to use those from our company.
4.2 Adjust and Operate
1. Before starting the machine, add lubricants in each part and ensure that all locking mech-
anisms are in proper locking and power supply is proper.
2. Sand should be removed from the machine after operation, and apply engine oil on un-
coated surface to prevent it from becoming rusty.
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 15
Nástrojová bruska UWS3
5OPERATION INSTRUCTION
5.1 The grinding of the edge of engraving milling cutter.
1. Adjust the grinding length of the cutte. Tighten the cutter in the collet. The protruding
length of the cutter should be longer than the needed grinding length. Adjust the cutter
holder in order to align the “0”scale line on the plate with the axial scale line on the cutter
holder’s spindle. Meanwhile adjust the cutter holder’s axial position on the cutter holder’s
spindle, in order to let the outer circular face and the front end of the cutter are 1-2mm
away from the front end of the grinding wheel. Lock and rotate the adjusting screw and let
the cutter protruding to the needed length.
2. Grinding the front face of the cutter: By adjusting the cutter holder and rotating the collet
handle sleeve, the cutter holder could be moved toward the grinding wheel. Thus it could
grind the front surface of the cutter. When first grinding it, the front face of the cutter
should be 0.03mm higher than the center of the grinding wheel.
3. The grinding of the taper angle 20 of the cutter: Set the index pin handle in the short slot
of the dovetail block. Let the index plate could rotate freely. On one hand, feed it slightly
by the handle sleeve; on the other hand continue to rotate the knurling nut clockwise.
Thus the taper angle 20 could be grinded.
4. Grinding the relief angle of the cutter: We need to rotate the swivel base to certain angle
in order to grind the relief angle and the secondary relief angle of the cutter. Take care not
to damage the main cutting edge. It should be 0.01mm(0.0004”) away from the main cut-
ting edge.
5. Adjust the eccentric center of the eccentric cutter: Adjust the leading screw rod and align
the scale.
6. We need to grind the back of the cutter after grinding the relief angle. The method is to let
the radius of the back of cutter is a little smaller than the radius of the main cutting edge.
The radius should be decided according to the size of the cutter.
7. Grinding the back of the cutter: First let the axial line of the cutter holder to be vertical to
the grinding wheel’s spindle. Thus the index plate and the cutter could rotate by 180o re-
peatedly. Feeding according to the scale indication on the handle, we could avoid damag-
ing the main cutting edge when we grind the needed radius of the back of the cutter.
8. In addition, the cutter could be rotated by any angle to set the position again.
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 16
Nástrojová bruska UWS3
Abb. 1
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 17
Nástrojová bruska UWS3
No.
Description
Qty
1
lamp
1
2
three phase motor
1
3
above graduation hand wheel
1
4
inside six corner screw M6X16
1
5
inside six corner head screw M4X16
6
6
above dia
1
7
above adjustment screw
1
8
base
1
9
above guiding screw
1
10
five star handle M8x15
1
11
oil cup
2
12
driving head
1
13
locking round nut
1
14
deep chime ball bearing
3
15
spindle cover
1
16
inside separating cover
1
17
grinding wheel main spindle
1
18
bearing impacting nut
1
19
subordinate driving wheel
1
20
belt
1
21
grinding wheel flange
1
22
asbestos gasket
2
23
grinding wheel
1
24
grinding wheel gland
1
25
grinding wheel locking nut
1
26
flat gasket 8
1
27
inside six corner screw M8X25
1
28
right protecting cover
1
29
inside six corner screw M8X60
1
30
inside six corner screw M8X30
1
31
thrust ball bearing 51100
2
32
finisher fixing screw
1
33
six-corner locking screw M6X12
3
No.
Description
Qty
34
diamond finishing pen
1
35
motor flange
1
36
inside six corner column head screw M5X16
7
37
subordinate driving wheel
1
38
thick gasket
1
39
inside six corner column head screw M4X14
1
40
below graduation hand wheel
1
41
below dia
1
42
nut cover
1
43
below locking round nut
2
44
trasition cover
1
45
separate cover
1
46
striking block
1
47
tension spring
1
48
inside six corner column head screw M6X25
1
49
nut 6
1
50
nut 8
1
51
inside six corner column head screw M8x70
1
52
below guiding screw
1
53
five-star handle M12X55
1
54
long spindle
1
55
universal clamp holder subassembly
1
56
adjustable locking handle M8X25
1
57
long tension spring
1
58
endshield
1
59
spring driving nail
1
60
floor plate
1
61
stabilizer
4
62
power supply switch
1
Abb. 1
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 18
Nástrojová bruska UWS3
No.
Description
Qty
1
grinder collet
1
2
O shape seal ring 34X2
1
3
main spindle
1
4
graver localizer
1
5
stand
1
6
pressing spring
1
7
handle pin
1
8
localizer pin
1
9
stand fore and after adjustable screw
1
10
gasket
1
11
driving blade
1
12
closing ring for the spindle
1
13
middle gasket
1
14
terminal fang plate
1
15
graduation hand wheel
1
16
locking round nut
1
17
graduation hand wheel locking nut
1
18
collet tension hand wheel
1
19
knurling screw
1
20
ourside six corner nut M6
2
21
gasket 6
1
22
cross sliding table
1
23
stripe
2
24
floating nut
1
25
guiding pin
1
26
cone tip inside six corner locking
screw M4X10
4
27
outside six-corner nut M4
4
28
fixing screw
1
29
stand left and right adjustable screw
1
30
adjustable locking handle M6X16
1
31
above stand
1
32
middle graduation ring
1
33
spindle with groove
1
No.
Description
Qty
34
small pressing spring
1
35
fixing cover
1
36
pinφ2X9
2
37
localizer cover
1
38
E shape closing ring 8
1
39
middle spindle
1
40
middle stand
1
41
below spindle
1
42
below locking round nut
2
43
adjustable locking handle M8X35
1
44
below graduation ring
1
45
O shape seal ring 30X2.5
2
46
below stand
1
47
adjustable locking nut M10
1
48
locking round nut
1
49
locking block
1
50
adjustable locking handle M8X30
1
Abb. 2
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 19
Nástrojová bruska UWS3
Tool grinder accessories
No.
Description
Qty
1
inner-hexagon bolt M6X16
7
2
inner-hexagon bolt M6X10
7
3
cutter bracket
1
4
guide sheath
1
5
hexagon nut M6
2
6
Screw
1
7
above adjustment screw
1
8
fixing board
1
9
gasket8
1
20
inner-hexagon bolt M6X20
1
21
tighten block
1
22
orientation shank
1
23
fixing block
1
24
stator
Drill bits grinder
25
clamp shank
26
locking sheath
27
adjustable handle M6X15
1
28
champ block
1
29
fixing axes
1
30
guiding board
1
31
rotary axes
1
32
orientation block
1
33
cutter adjust block
1
34
bolt M4X10
1
End mill grinder accessories
10
5C collet
1
11
flex sleeve
1
12
sliding bracket
1
13
oil cup
1
14
fixing sheath
1
15
inner-hexagon bolt M6X14
1
16
Nut
1
17
clamp handwheel
1
18
inner-hexagon bolt M6X12
1
19
guide shank
1
Abb. 3
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 20
Nástrojová bruska UWS3
PROHLÁŠENÍ O SHODĚ / CERTIFICATE OF CONFORMITY
Dovozce / Distributor
HOLZMANN MASCHINEN® GmbH
A-4170 Haslach, Marktplatz 4
Tel.: +43/7289/71562-0;
Fax.: +43/7289/71562-4
www.holzmann-maschinen.at
Název / Name
Nástrojová bruska / tool grinding machine
Typ / Model(s)
Holzmann UWS3
Směrnice ES / EC-Directive(s)
Směrnice ES / European Community Directive 2006/42/EC & 2006/95/EC
EN ISO 12100:1:2009
EN ISO 12100-2:2009
EN 1050:1997
EN 60204-1:2006+A1:2009
Číslo registrace / Registration Number(s)
8607272
Datum vydání / Issuing Date
10.11.2010
Místo vydání / Issuing Authority
VOV CERTIFICATION & TESTING LABORATORY LTD.
Tímto prohlašujeme, že výše uvedený typ stroje splňuje bezpečnostní a zdravotní požadavky norem EU.
Toto prohlášení ztrácí svou platnost, pokud by došlo ke změnám nebo úpravám stroje, které námi nebyly
odsouhlaseny.
Hereby we declare that the mentioned machine(s) fulfil(s) all relevant requirements of the above stated EC-
Directives. Any manipulation of the machine(s) not authorized by us renders this document invalid.
Haslach, 23.01.2013
Klaus Schörgenhuber, CEO
Místo/place, Datum/date
Podpis / sign
Table of contents
Languages:
Other Holzmann Grinder manuals
