Homak PROFESSIONAL Series System manual

OWNER’S MANUAL & OPERATING INSTRUCTIONS
MANUEL DU PROPRIÉTAIRE MODE D’EMPLOI
GUÍA DE UTILIZACIÓN Y DIRECTIVAS DE FUNCIONAMIENTO
35” PROFESSIONAL SERIES 4 DRAWER
SLIDE-TOP SERVICE CART
CHARIOT DE SERVICE DE 88,9 CM À 4 TIROIRS ET
COUVERCLE COULISSANT DE SÉRIE PROFESSIONNELLE
CARRETILLA DE SERVICIO DE 35 PULG. CON 4 CAJONES
Y TAPA CORREDORA DE SERIE PROFESIONAL
MODEL / MODÈLE / MODELO:
BK06043500 - BLACK / NOIR / NEGRO
BL06043500 - BLUE / BLEU / AZUL
RD06043500 - RED / ROUGE / ROJO
WARNING:
1. Close and lock drawers before moving.
2. Do not stand on the product. You may fall which may cause personal injury.
3. Do not climb on, in or around. IT MAY TIP OVER! Keep away from children.
4. Unit has a maximum load capacity of 77 lb (34.9 kg) per drawer. Do not overload.
5. Do not pull, push to move.
6. Do not step in the drawers. You may fall which may cause personal injury.
7. Read all instructions and safety tips before using this product.
8. For indoor use only.
9. Fill the bottom drawer first.
AVERTISSEMENT
1. Fermer et verrouiller les tiroirs avant de déplacer l’unité.
2. Ne pas monter sur le produit.Une chute pourrait survenir et causer des blessures.
3. Ne pas grimper sur, dans ou autour de l’unité et garder les enfants éloignés.
IL POURRAIT BASCULER.
4. L’unité a une charge maximale de 34,9 kg (77 lb) par tiroir. Ne pas la surcharger.
5. Ne pas tirer. Pousser pour déplacer.
6. Ne pas monter dans les tiroirs.Une chute pourrait survenir et causer des blessures.
7. Lire toutes les directives et conseils de sécurité avant d’utiliser ce produit.
8. Pour usage à l’intérieur seulement.
9. Remplir le tiroir du bas en premier.
ADVERTENCIA
1. Cierre y eche con llave los cajones antes de mover.
2. No se pare sobre el producto. Una caída podría ocurrir y causar lesiones personales.
3. Evitar de subir sobre ó alrededor del banco. PODRÍA VOLCARSE. Guardar alejado
de los niños.
4. La unidad tiene una capacidad de peso máximo de 77 libras (34.9 kg) libras por
cajón. Evitar de sobrecargar. Evitar de empujar ó tirar para mover.
5. No tirar, empujar para mover.
6. Evitar de trepar en los cajones. Una caída podría ocurrir y podría causar lesiones.
7. Este artículo no es un juguete. No está destinado al uso de los niños.
8. Solo para uso interior.
9. Llenar primero el fondo del cajón.
Homak Manufacturing
1605 Old Route 18 Suite 4-36, Wampum, PA 16157
English Instructions Pg 1-4
Directives en français Pg 5-8
Instrucciones en español Pg 9-12
1-800-874-6625

- 1 -

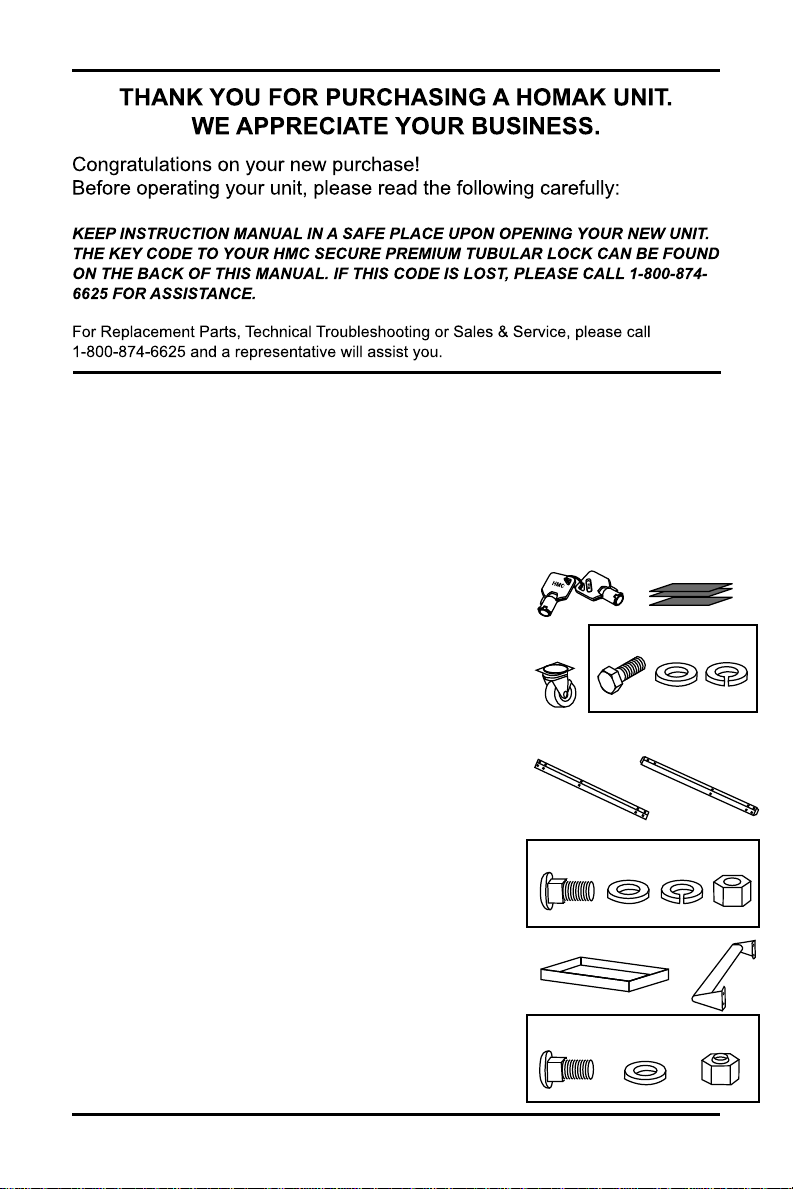

1. Before assembling parts, please check the parts quantity according to
the PARTS LIST.
2. Carefully unpack and spread out all parts in a large uncluttered area.
3. Familiarize yourself with all parts and compare them with the drawing
below to make sure none are missing. Read all assembly instructions
before beginning.
PARTS LIST
A) Keys
B) Top Mats & Drawer liner
C) 4 Casters (2 swivel locking, 2 swivel)
D)16 Caster Bolts (M8 x 14)
16 Caster washers
16 Spring Washers for Casters
E) 4 Legs
F) 4 Leg Bumpers
G) 40 Bolts for legs and bumpers (M8x17)
40 Washers for legs and bumpers
40 Non-nylon nuts for legs and bumpers
40 Spring washers for legs and bumpers
H)1 Shelf
I) 1 Push handle
J) 4 Push Handle Bolts (M8x19)
4 Washers for push handle
4 Nylon Locknuts for push handle
A) B)
C) D)
E) F)
G)
J)
H) I)

- 2 -
ASSEMBLY
* We recommend that TWO PEOPLE work together on the assembly,
due to the weight of this cart. Cart weight is approximately 170 lbs,
please be careful during assembly.
1. Locate the key tied to the bottom tray. Using the key, open the slide-
top lid and remove the caster box from the bottom drawer. After removal,
make sure all drawers are completely closed and the inside lever is in the
locked position. Close and lock the slide-top lid.
2. Using the protective foam provided, lay out a work surface. Gently turn
the cart upside down so the slide-top is on the foam surface.

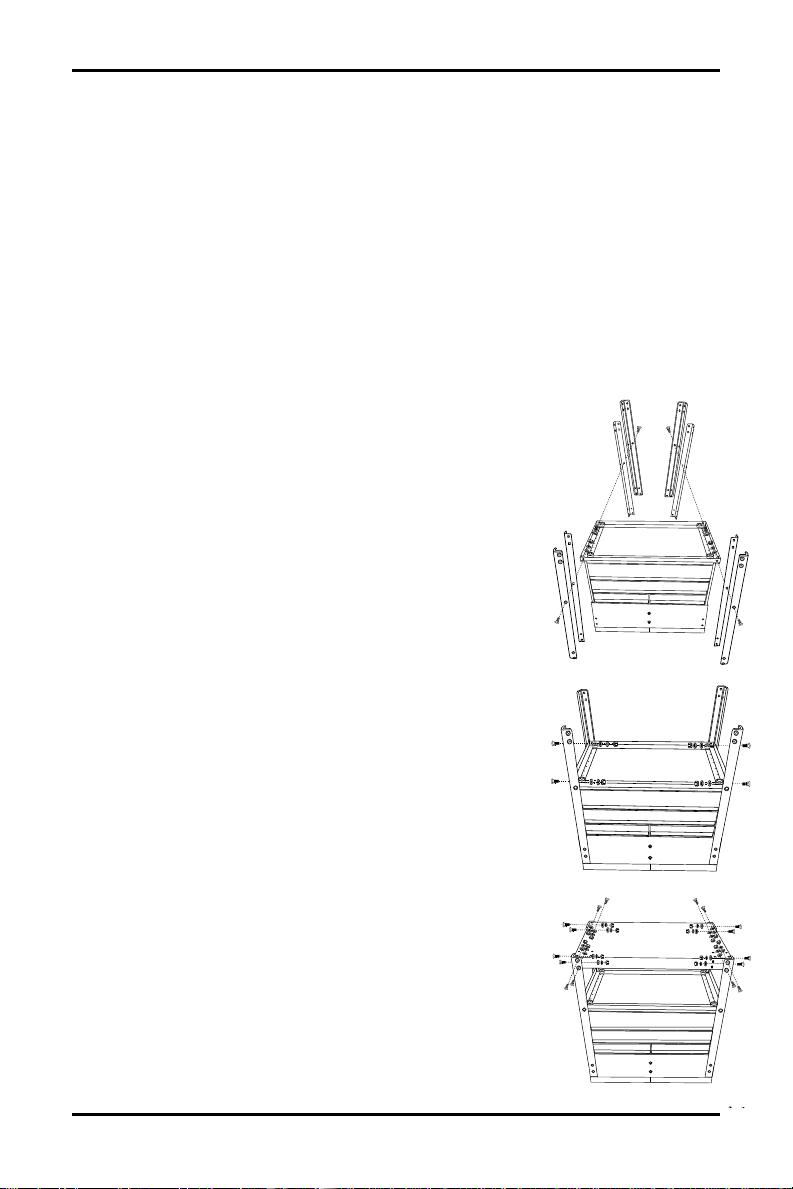

3. (Before assembling the legs remove the cable
tie holding the bumper in place). Insert the front
leg (Part E), labeled FL or FR into top lip of the
cart. Then place the Front bumper (Part F) over
the leg aligning the center bolt holes. With holes
aligned insert stove bolt (Part G) and finger tighten
with washer, spring washer and then the nut.
4. Install back leg (Part E) labeled BL or BR and
bumper (Part F) following the same procedure as
above. Note: Make sure the back leg is inside the
hinge rivet. Otherwise the holes will not line up
during assembly.
5. Repeat steps 3 & 4 to mount the legs on the
opposite side.
6. Completely tighten the 8 bolts just inserted.
7. Insert bottom shelf (Part H) between the four
legs flat side facing up towards the ceiling (be-
cause cart is assembled upside down).
Insert sixteen stove bolts, washers, spring wash-
ers and nuts (Part G) and completely tighten.
8. Mounting casters: Put the four casters in place.
The two locking casters should be on one side of
the cart and the two non locking casters should be
on the other (Left or right side NOT front or back).
Step 4
Step 6
Step 7

- 3 -

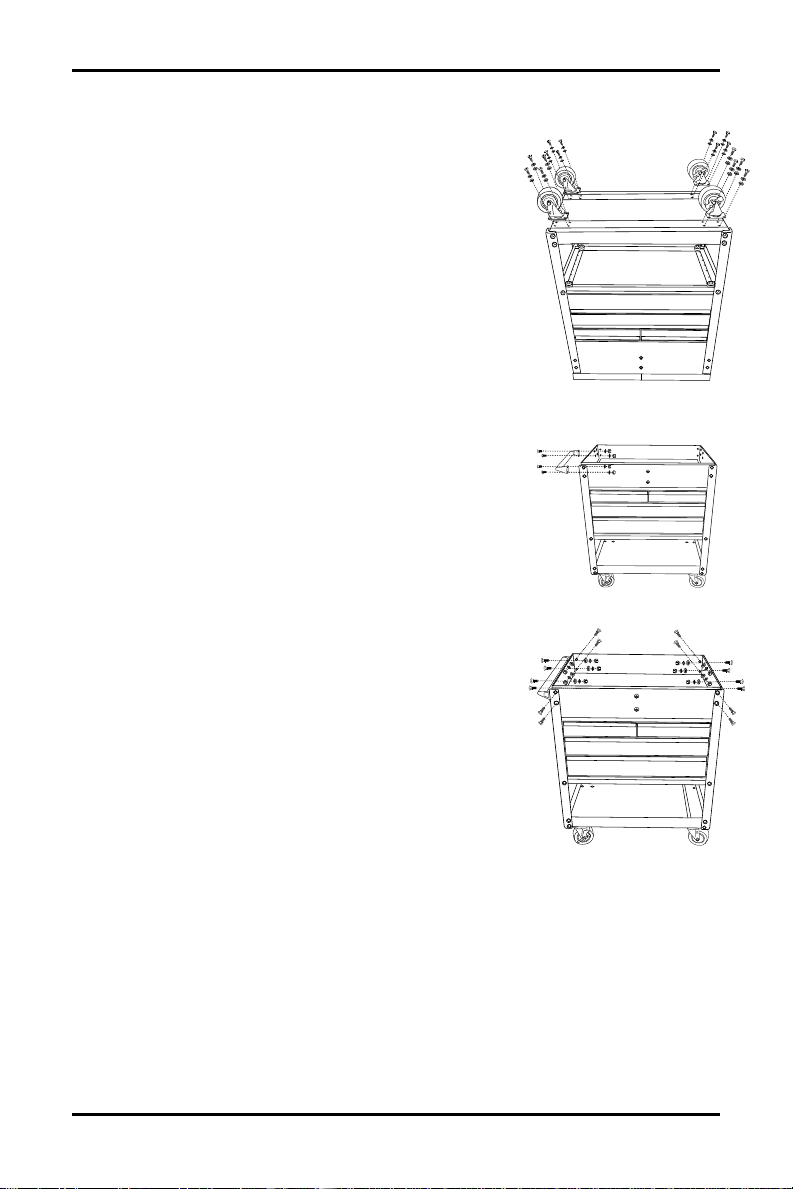

Using the 16 bolts (Part D), washers and spring
washers, completely tighten the casters to the
bottom tray using a 14mm socket and 14mm
combination wrench for the bolt head.
9. Carefully turn cart onto its casters
10. Open slide-top lid using the key provided.
11. Mount push handle (Part I) to the same side
of the cart with the locking casters using the
four stove bolts, washers and locknuts (Part J)
provided.
12. Insert the remaining 12 stove bolts, wash-
ers, spring washers and nuts (Part G).
13. Using 13mm socket completely tighten all
installed hardware.
Step 8
Step 11
Step 12

- 4 -
MAINTENANCE
Ball-Bearing Slides
Note: Unload drawer prior to drawer removal.
Never overload drawers.

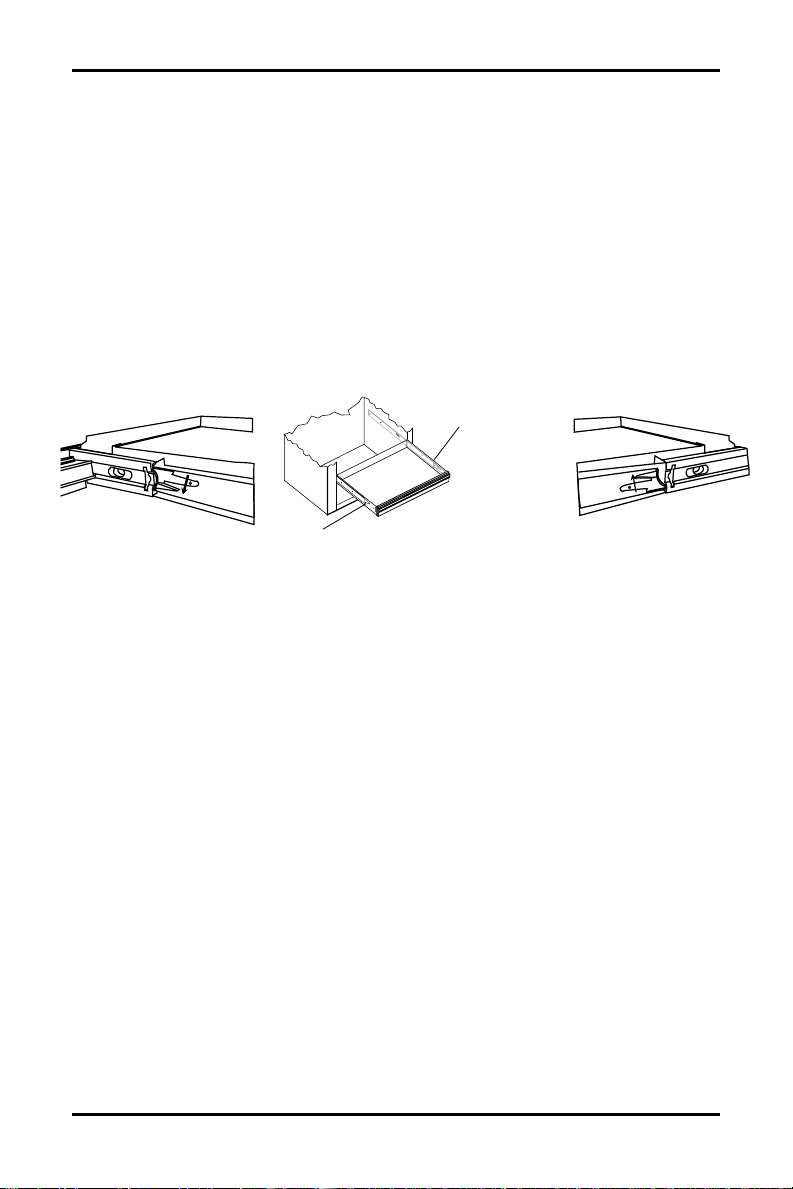

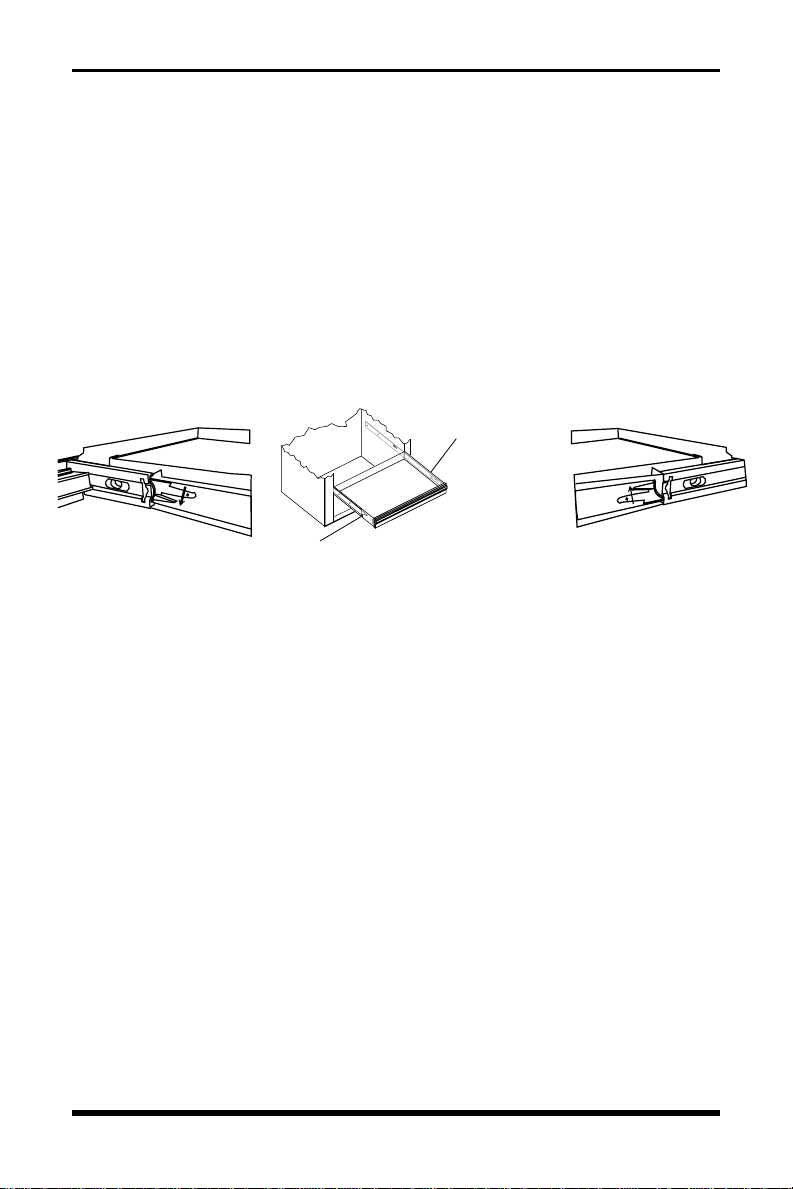

To remove drawers and slides, pull drawer all the way out, depress the
black drawer release levers on each slide. For ball-bearing glides, there is
one black lever per slide. One black lever will be pushed down and the
other will be pushed up for drawer removal. After levers are pushed, the
drawer is released. Pull out drawer all the way for removal.
To re-install the drawer, insert guides on drawer side into slides and firmly
close drawer all the way.
To maintain the smooth and quiet operation of the ball-bearing slides,
lubricate the extension track that houses the ball bearings every 3-6
months with a high quality jelly-like petroleum based lubricant.
Powder Coat Finish
For heavy build-up of dirt and grime, our powder coat paint finish can be
cleaned with spray wax. Lightly spray the wax on the surface, and gently
wipe with a soft, dry microfiber cloth.
Window cleaner and a soft cloth dampened with water can be used to
clean the finish on a regular basis.
Customer Satisfaction
All mechanical parts are inspected and adjusted for proper use before
shipment; however, mechanisms such as drawer slides and locks may
shift during transit. Should any of these items not operate correctly,
please call customer assistance at 1-800-674-6625.
LEFT DRAWER RELEASE
LEVIER DE TIROIR GAUCHE
PALANCA DEL CAJÓN IZQUIERDO
LEFT DRAWER RELEASE
LEVIER DE TIROIR GAUCHE
PALANCA DEL CAJÓN IZQUIERDO
RIGHT DRAWER RELEASE
LEVIER DE TIROIR DROIT
PALANCA DEL CAJÓN DERECHO
RIGHT DRAWER RELEASE
LEVIER DE TIROIR DROIT
PALANCA DEL CAJÓN DERECHO
PRODUCT MADE IN CHINA
PRODUIT FABRIQUÉ EN CHINE
PRODUCTO FABRICADO EN CHINA

- 5 -
DE VOTRE UNITÉ
MODE D’EMPLOI
dépannage qle service à la clientèle,
COMPOSER LE
composer le
1. Avant de monter les pièces, vérifier la quantité avec la LISTE DES
PIÈCES.
2. Ouvrir la boîte et étendre les pièces dans un endroit dégagé.
3. Se familiariser avec toutes les pièces et les comparer à l’illustration
ci-dessous pour s’assurer qu’il n’en manque aucune. Lire tout le mode
d’emploi avant de débuter.

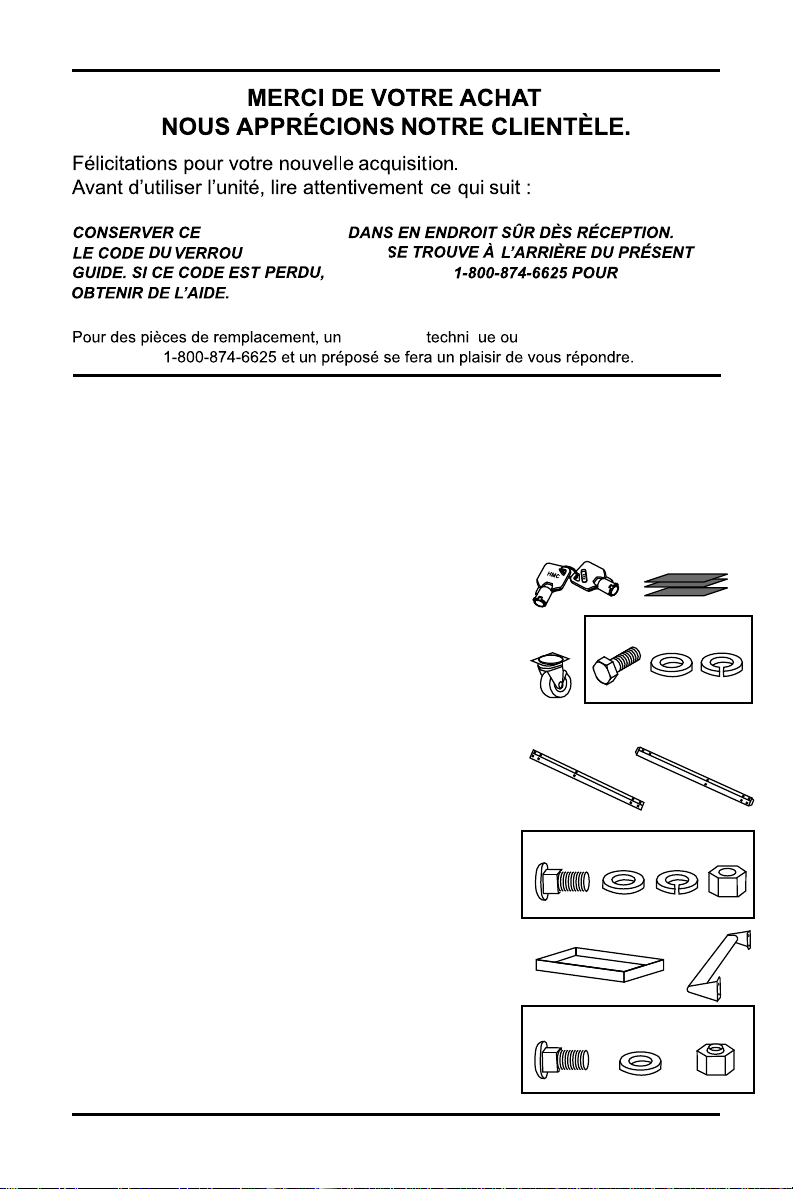

LISTE DES PIÈCES
A) Clés
B) Tapis supérieur & doublure de tiroir
C) 4 roulettes (2 pivotantes à blocage
et 2 pivotantes)
D) 16 boulons de roulettes (M8 x 14)
16 rondelles de roulettes
16 rondelles de ressort pour roulettes
E) 4 pattes
F) 4 amortisseurs de patte
G)40 boulons pour pieds et butoirs (M8x17)
40 rondelles pour pieds et butoirs
40 écrous (non en nylon) pour pieds et butoirs
40 rondelles de ressort pour pieds et butoirs
H) 1 tablette
I) 1 poignée poussoir
J) 4 boulons de poignée-poussoir (M8x19)
4 rondelles pour poignée de poussée
4écrous freinés en nylon pour poignée
de poussée
A) B)
C) D)
E) F)
G)
J)
H) I)

- 6 -
MONTAGE
* Nous recommandons que DEUX PERSONNES travaillent ensemble
de l’assemblée, en raison du poids de ce chariot. Le poids de chariot est
approximativement 170 livres, veuillez faire attention pendant l’assemblée.
1. Repérer la clé fixée au plateau du bas. À l’aide de la clé, ouvrir le
couvercle coulissant et retirer la boîte de roulettes du tiroir inférieur.
Après le retrait, s’assurer que tous les tiroirs soient complètement fermés
et que le levier intérieur soit en position bloquée. Fermer et verrouiller le
couvercle coulissant.
2. Utiliser la mousse protectrice fournie pour
déterminer une surface de travail. Tourner
doucement le chariot à l’envers pour que le
couvercle coulissant soit sur la surface de mousse.
3. (Avant d’assembler les jambes enlevez le serre-
câble tenant le butoir en place). Insérez la jambe
avant (partie E), marquée FL ou franc dans la lèvre
supérieure du chariot. Placez alors le butoir avant
(partie F) au-dessus de la jambe alignant les trous
de boulon centraux. Une fois les trous bien alignés,
insérer le boulon poêlier (Pièce G) et visser à la main
avec la rondelle, la rondelle de ressort et l’écrou.
4. Installez en arrière la jambe (partie E) BL marqué
ou BR et butoir (partie F) après le même procédé
comme ci-dessus. Note : Assurez-vous que la
jambe arrière est à l’intérieur du rivet de charnière.
Autrement les trous n’aligneront pas pendant
l’assemblée.
5. Répétez les étapes 3 et 4 pour monter les
jambes du côté opposé.
6. Serrez complètement les 8 boulons juste insérés.
7. Insérez l’étagère inférieure (partie H) entre les
quatre revêtements latéraux plats de jambes vers
le haut vers le plafond (Puisque le chariot est as-
semble inversé). Insérer les 16 boulons poêliers,
les rondelles, les rondelles de ressort et les écrous.
Étape 4
Étape 6
Étape 7

- 7 -
(Partie G) et serrez complètement.
8. Roulettes de support : Mettez les quatre
roulettes en place. Les deux roulettes de
fermeture devraient être d’un côté du chariot et
des deux roulettes non de fermeture devraient
être de l’autre (côté gauche ou bon non avant
ou arrière). À l’aide des 16 boulons (Pièce D),
rondelles et les Rondelles de ressort, resserrer
solidement les roulettes à la partie inférieure
du plateau en utilisant une douille 14mm avec
une clé mixte 14mm pour la tête du boulon.
9. Tournez soigneusement le chariot sur ses
roulettes.
10. Ouvrir le couvercle coulissant en utilisant
la clé fournie.
11. Assembler la poignée de poussée (Pièce
I) du même côté du chariot que les roulettes à
frein avec les boulons poêliers, les rondelles et
les écrous freinés (Pièce J) fournis
12. Insertar los 12 pernos maquinados, las
arandelas, las arandelas con resorte y tuercas
(Part G).
14. À l’aide d’une douille 13mm, resserrer
solidement la quincaillerie assemblée.
Étape 8
Étape 11
Étape 12

- 8 -
ENTRETIEN
Glissières à roulement à billes
Remarque : vider le tiroir avant de le retirer. Ne jamais surcharger les
tiroirs.
Pour retirer les tiroirs et les glissières, ouvrir complètement le tiroir.
Dégager les leviers noirs de chaque côté; sur les glissières à roule-
ment à billes, il y a un levier noir de chaque côté. Pousser vers le bas
d’un côté et vers le haut de l’autre côté pour permettre de retirer le tiroir.
Après avoir poussé les leviers, le tiroir est dégagé. Tirer complètement le
tiroir pour le retirer.
Pour installer le tiroir de nouveau, insérer les glissières latérales du tiroir
dans les glissières de l’unité et fermer complètement le tiroir.
Pour assurer un mouvement uniforme des glissières à roulement à billes,
lubrifier les rallonges qui logent les roulements à billes tous les 3 à 6
mois avec un lubrifiant à base de gelée de pétrole de grande qualité.
Revêtement en poudre
En présence de saleté importante, notre peinture au fini recouvert de
poudre peut être nettoyée à la cire en vaporisateur. Vaporiser légère-
ment la cire sur la surface et essuyer doucement avec un linge doux et
sec en microfibre.
Du nettoyant à vitre et un linge doux et humide peut être utilisé pour
nettoyer le fini sur une base régulière.
Satisfaction du client
Toutes les pièces mécaniques sont inspectées et réglées pour un fonc-
tionnement adéquat avant l’expédition; toutefois, les mécanismes tels les
glissières de tiroir et les verrous peuvent bouger durant le transport. En
cas de mauvais fonctionnement de ces composants, appeler le service à
la clientèle au 1-800-674-6625.
LEFT DRAWER RELEASE
LEVIER DE TIROIR GAUCHE
PALANCA DEL CAJÓN IZQUIERDO
LEFT DRAWER RELEASE
LEVIER DE TIROIR GAUCHE
PALANCA DEL CAJÓN IZQUIERDO
RIGHT DRAWER RELEASE
LEVIER DE TIROIR DROIT
PALANCA DEL CAJÓN DERECHO
RIGHT DRAWER RELEASE
LEVIER DE TIROIR DROIT
PALANCA DEL CAJÓN DERECHO

- 9 -

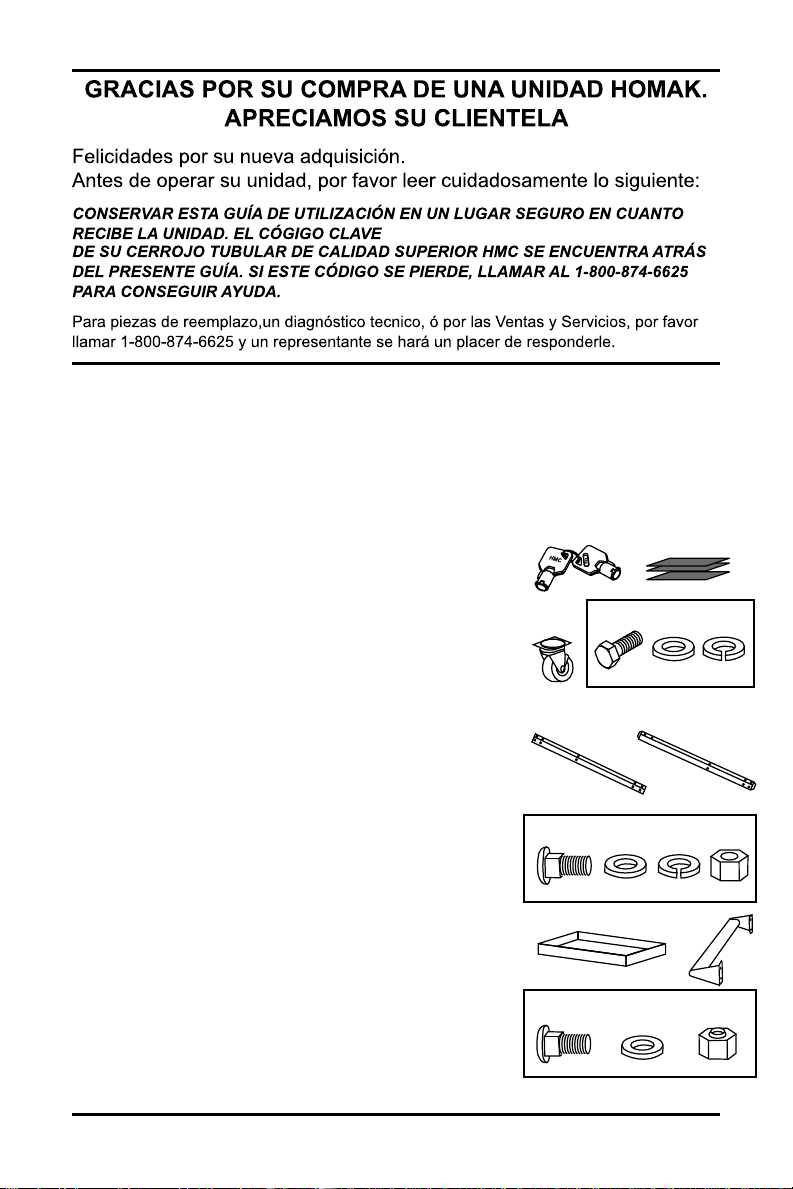

1. Antes de montar las piezas, averiguar la cantidad de piezas in
acuerdo con la lista de piezas.
2. Abrir la caja y disponer todas las piezas en un largo espacio despejado.
3. Familiarizase con todas las piezas y compare las con el dibujo abajo
para asegurarse que ninguna hace falta. Leer las instrucciones de
montaje antes de empezar.
LISTA DE PIEZAS
A) Llaves
B) Tapete superior y forro de cajón
C) 4 ruedas (2 giratorias con bloqueo, 2 giratorias)
D)16 pernos de ruedecillas (M8 x 14)
16 arandelas de ruedecillas
16Arandelas con resorte par ruedas
E) 4 patas
F) 4 amortiguadores de patas
G)40 pernos para pies y topes (M8x17)
40 arandelas para pies y topes
40 tuercas (sin nylon) para pies y topes
40 arandelas con resorte par pies y topes
H)1 tabla
I) 1 asas-pulsadores
J) 4 pernos de asas-pulsadores (M8x19)
4 arandela para asa de empuje
4 tuercas frenadas de nylon
para asa de empuje
A) B)
C) D)
E) F)
G)
J)
H) I)

- 10 -
MONTAJE
* Recomendamos que DOS PERSONAS trabajan juntas en la asam-
blea, debido al peso de este carro. El peso del carro es aproximada-
mente 170 libras, tenga por favor cuidado durante la asamblea.
1. Encontrar la llave fijada en la charola de abajo. Con la ayuda de la
llave, abrir la tapa corredora y retirar la caja de ruedecillas del cajón
inferior. Después del retrato, asegurarse que todos los cajones estén
completamente cerrados y que la palanca interior esté en una posición
bloqueada. Cerrar y bloquear con cerrojo la tapa corredora.
2. Utilizar la espuma protectora facilitada para determinar un espacio
de trabajo. Voltear suavemente al carrito al revés
para que la tapa corredora esté sobre la
superficie de espuma.
3. (Antes de montar las piernas quite la atadura
de cables que sostiene el tope en lugar). Inserte la
pierna delantera (parte E), etiquetada FL o franco
en el labio superior del carro. Entonces coloque el
tope delantero (parte F) sobre la pierna que alinea
los agujeros de perno de centro. Une vez los
agujeros bien alineados insertar el perno
maquinado (Pieza G) y apretar a la mano con la
arandela, la arandela con resorte y la tuerca.
4. Instale detrás la pierna (parte E) BL
etiquetado o BR y tope (parte F) después del
mismo procedimiento que arriba. Nota: Cerciórese
de que la pierna trasera esté dentro del remache
de la bisagra. Si no los agujeros no se alinearán
durante la asamblea.
5. Repita los pasos 3 y 4 para montar las piernas
en el lado opuesto.
6. Apriete totalmente los 8 pernos apenas
insertados.
7. Inserte el estante inferior (parte H) entre los cu-
atro revestimientos laterales planos de las piernas
para arriba hacia el techo (Porque el carrito esta
Etapa 4
Etapa 6
Etapa 7

- 11 -
armado al revés). Insertar los 16 pernos
maquinados, las arandelas, las arandelas con
resorte y tuercas.
8. Echadores del montaje: Ponga los cuatro
echadores en lugar. Los dos echadores de
fijación deben estar en un lado del carro y de
los dos echadores no de fijación deben estar
en el otro (derecho izquierdo o no delantero o
trasero). Utilizando los 16 pernos (Pieza D),
arandelas y Arandelas con resorte, apretar
completamente las ruedecillas a la parte inferior
de la charola utilizando un casquillo de 14 mm
con una llave inglesa para la cabeza del perno.
9. Dé vuelta cuidadosamente al carro sobre
sus echadores
10. Abrir la tapa corredora utilizando la llave
facilitada.
11. Assembler la poignée de poussée (Pièce
I) du même côté du chariot que les roulettes à
frein avec les boulons poêliers, les rondelles et
les écrous freinés (Pièce J) fournis.
12. Insérer les 12 autres boulons poêliers, les
rondelles, les rondelles de ressort et les écrous.
13. Utilizando un casquillo de 13 mm, apretar
completamente toda la herramienta instalada.
Etapa 8
Etapa 11
Etapa 12

- 12 -
MANTENIMIENTO
Correderas a rodam
Nota: Vaciar el cajón antes de moverlo. Nunca sobrecargar los cajones.
Para retirar los cajones y las correderas abrir completamente el cajón,
soltar loa palancas negras en cada lado Sobre las correderas a
rodamiento hay una palanca negra en cada lado. Una palanca será
empujada hacia abajo en un lado y hacia arriba al otro lado para poder
retirar para el cajón. Después de haber empujado las palancas, el cajón
está liberado. Tirar el cajón para retirarlo.
Para instalar el cajón de nuevo, inserter las correderas de los lados del
cajón en las correderas de la unidad y cerrar completamente el cajón.
Para asegurar un movimiento uniforme de las correderas a rodamiento,
lubricar toda la coredera que envuelve el rodamiento cada 3-6 meses
con un lubricante a base de gelatina de petróleo de gran calidad.
Acabado cubierto de polvo
En presencia de suciedad importante, nuestra pintura con acabado de
polvo puede ser limpiado con una cera en vaporizador. Vaporizar
ligeramente la cera sobre la superficie y secar con suavidad con un
trapo suave y seco de microfibra.
Un limpiador para vidrio y un trapo suave y húmedo puede ser utilizado
para limpiar el acabado sobre una base regular.
Satisfacción del cliente
Todas las piezas mecánicas son inspeccionadas y arregladas para un
funcionamiento adecuado antes de la expedición. Sin embargo, los
mecanismos tal como las correderas de cajón y los cerrojos pueden
moverse durante el transporte. En caso de funcionamiento deficiente de
estos componentes, llamar al servicio a la clientela al: 1-800-674-6625.
LEFT DRAWER RELEASE
LEVIER DE TIROIR GAUCHE
PALANCA DEL CAJÓN IZQUIERDO
LEFT DRAWER RELEASE
LEVIER DE TIROIR GAUCHE
PALANCA DEL CAJÓN IZQUIERDO
RIGHT DRAWER RELEASE
LEVIER DE TIROIR DROIT
PALANCA DEL CAJÓN DERECHO
RIGHT DRAWER RELEASE
LEVIER DE TIROIR DROIT
PALANCA DEL CAJÓN DERECHO

- 14 -
PLEASE KEEP IN A SAFE AND SECURE PLACE AWAY FROM CHILDREN.
GARDER DANS UN ENDROIT SÛR, LOIN DES ENFANTS.
POR FAVOR MANTENERSE EN UN LUGAR APROPIADO Y SEGURO LE JOS DE LOS NIÑOS.
FACTORY CODE:
CODE D’USINE :
CÓDIGO DE FÁBRICA : ____________________________________________
PRODUCT REGISTRATION
Thank you for purchasing this quality HOMAK product. Please take the time to register your manu-
facturer’s code and product by calling 1-800-874-6625 or by visiting www.homak.com and clicking the
“Product Registration” link.
This will allow us to better assist you in the future for:
- Parts - Warranty claims - Other product concerns -Troubleshooting
Please Read Entire Instruction Manual Before Operating Unit In Order to Assure Proper Warranty Coverage
ENREGISTREMENT DU PRODUIT
Merci d’avoir acheté ce produit de qualité HOMAK. Nous vous prions de prendre le temps d’enregistrer
le code du fabricant et du produit en composant le 1-800-874-6625 ou en visitant www.homak.com et en
cliquant sur le lien « Product Registration » (en anglais seulement).
Cela nous permettra de mieux vous aider à l’avenir pour :
- les pièces - les réclamations sous garantie - d’autres questions sur le produit
- les dépannages
Lire tout le mode d’emploi avant de faire fonctionner l’unité, afin d’assurer une couverture adéquate de
la garantie.
EL REGISTRO DEL PRODUCTO
Gracias por adquirir este producto de calidad HOMAK.
Por favor tome el tiempo de registrar su código y su producto de empresa llamando a 1-800-874-6625
ó visitando:
www.homak.com y marcando el enlace “Registro de producto”.
Esto nos permitirá de asistirle mejor en lo futuro por:
- Partes - Reclamaciones de garantía - Otras preocupaciones sobre el producto
- Intervención para arreglar problemas
Por favor leer completamente el manual de instrucción antes de operar el aparato de manera a asegurar
la cobertura apropiada de la garantía.
THIS PRODUCT CARRIES ALIMITED ONE (1) YEAR WARRANTY FOR PARTS AND LABOR
PLEASE CALL 1-800-874-6625 OR VISIT WWW.HOMAK.COM FOR WARRANTY
OR PART REPLACEMENT QUESTIONS
LES PIÈCES ET LA FABRICATION DE CE PRODUIT ONT UNE
GARANTIE LIMITÉE DE UN (1) ANS
COMPOSER LE 1-800-874-6625 OU VISITER WWW.HOMAK.COM POUR
TOUTE QUESTION SUR LAGARANTIE OU LES PIÈCES DE REMPLACEMENT.
LAS PIEZAS Y LA FABRICACIÓN DE ESTE PRODUCTO LLEVAN
UNA GARANTÍA LIMITADA DE UNO (1) AÑOS
POR FAVOR LLAME AL1-800-874-6625 O VISITE WWW.HOMAK.COM PARA
LAS PREGUNTAS DE LA GARANTÍAO DEL REEMPLAZO DE LAPARTES.
Homak Manufacturing
1605 Old Route 18 Suite 4-36
Wampum, PA 16157
1-800-874-6625
PRODUCT MADE IN CHINA
PRODUIT FABRIQUÉ EN CHINE
PRODUCTO FABRICADO EN CHINA
www
com
Hours of operation: Heures d’ouverture : Horas de apertura
Monday - Friday Du lundi au vendredi De lunes a viernes
8:00 a.m. - 5:00 p.m. 8h00 à 17h00 8h00 am a 5h00 pm
Eastern Time Heure de l’Est Hora del este
