Home Decorators 238-15-48MC User manual

USE AND CARE GUIDE
HADLEY ELECTRIC MEDIA FIREPLACE
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 6 p.m., EST, Monday - Friday
1-800-986-3460
HOMEDEPOT.COM/HDC
Item #1000 796 535
Model #238-15-48MC
THANK YOU
We appreciate the trust and condence you have placed in Home Decorators Collection through the purchase of this electric replace. We strive
to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home
improvement needs. Thank you for choosing Home Decorators Collection!
20-10-185 REV. 3/2014

Table of Contents
2
Table of Contents ...................................2
Warranty ..........................................3
What is covered ...................................3
What is not covered................................3
Pre-Installation.....................................4
Installation ........................................6
Service Parts......................................10
IMPORTANT: Read all instructions and warnings carefully before starting installation.
Failure to follow these instructions may result in a possible electric shock, injury to persons, re hazard and will void the warranty.
Please read the Installation & Operating Instructions before using this appliance.
PRODUCT DAMAGE MAY OCCUR.
Never attempt to disassemble or alter the product in any way not instructed by this manual.
CAUTION

Warranty
1-YEAR WARRANTY
WHAT IS COVERED
The manufacturer warrants that your new electric replace is free from manufacturing and material defects for a period of one year from
date of purchase, subject to the following conditions and limitations.
Variations in actual wood color and nishes which may result from natural characteristics of the wood, such as grain patterns, mineral
streaks and the like, are not considered defects. As wood continues to move and age you may notice these slight differences in color, even
on different parts of any individual unit. Sound knots and slight surface cracks are the true personality of a quality piece of wood furniture.
This electric replace must be installed and operated at all times in accordance with the instructions furnished with the product. Any
alteration, willful abuse, accident, or misuse of the product shall nullify this warranty. This warranty is non-transferrable, and is made to
the original owner, provided that the purchase was made through an authorized supplier of the manufacturer.This warranty is limited to the
repair or replacement of part(s) found to be defective in material or workmanship, provided that such part(s) have been subjected to normal
conditions of use and service, after said defect is conrmed by the manufacturer’s inspection. The manufacturer may, at its discretion, fully
discharge all obligations with respect to this warranty by refunding the wholesale price of the defective part(s).
WHAT IS NOT COVERED
Any installation, labor, construction, transportation, or other related costs/expenses arising from defective part(s), repair, replacement,
or otherwise of same, will not be covered by this warranty, nor shall the manufacturer assume responsibility for same. Further, the
manufacturer will not be responsible for any incidental, indirect, or consequential damages, except as provided by law.
All other warranties - expressed or implied - with respect to the product, its components and accessories, or any obligations/liabilities on
the part of the manufacturer are hereby expressly excluded. The manufacturer neither assumes, nor authorizes any third party to assume,
on its behalf, any other liabilities with respect to the sale of this product. The warranties as outlined within this document do not apply to
nonmanufacturer accessories used in conjunction with the installation of this product.
This warranty is void if: the replace has been operated in atmospheres contaminated by chlorine, uorine, or other damaging chemicals;
the replace is subjected to prolonged periods of dampness or condensation; the replace is altered, willfully abused, damaged by
accident, or misused in any way.
If warranty service is needed, contact the Customer Service Team at 1-800-986-3460 from 8 a.m. - 6 p.m., EST,
Monday-Friday or visit www.homedepot.com/hdc.
Make sure you have your warranty, your sales receipt, and the model/serial number of your product.
DO NOT ATTEMPT TO DO ANY SERVICE WORK YOURSELF.
3HOMEDEPOT.COM/HDC
Please contact 1-800-986-3460 for further assistance.

Pre-Installation
4
PLANNING INSTALLATION
Before beginning assembly of product, make sure all parts are present. Compare parts with the package contents list and hardware
contents list. If any part is missing or damaged, do not attempt to assemble the product.
Estimated Assembly Time: 30 minutes

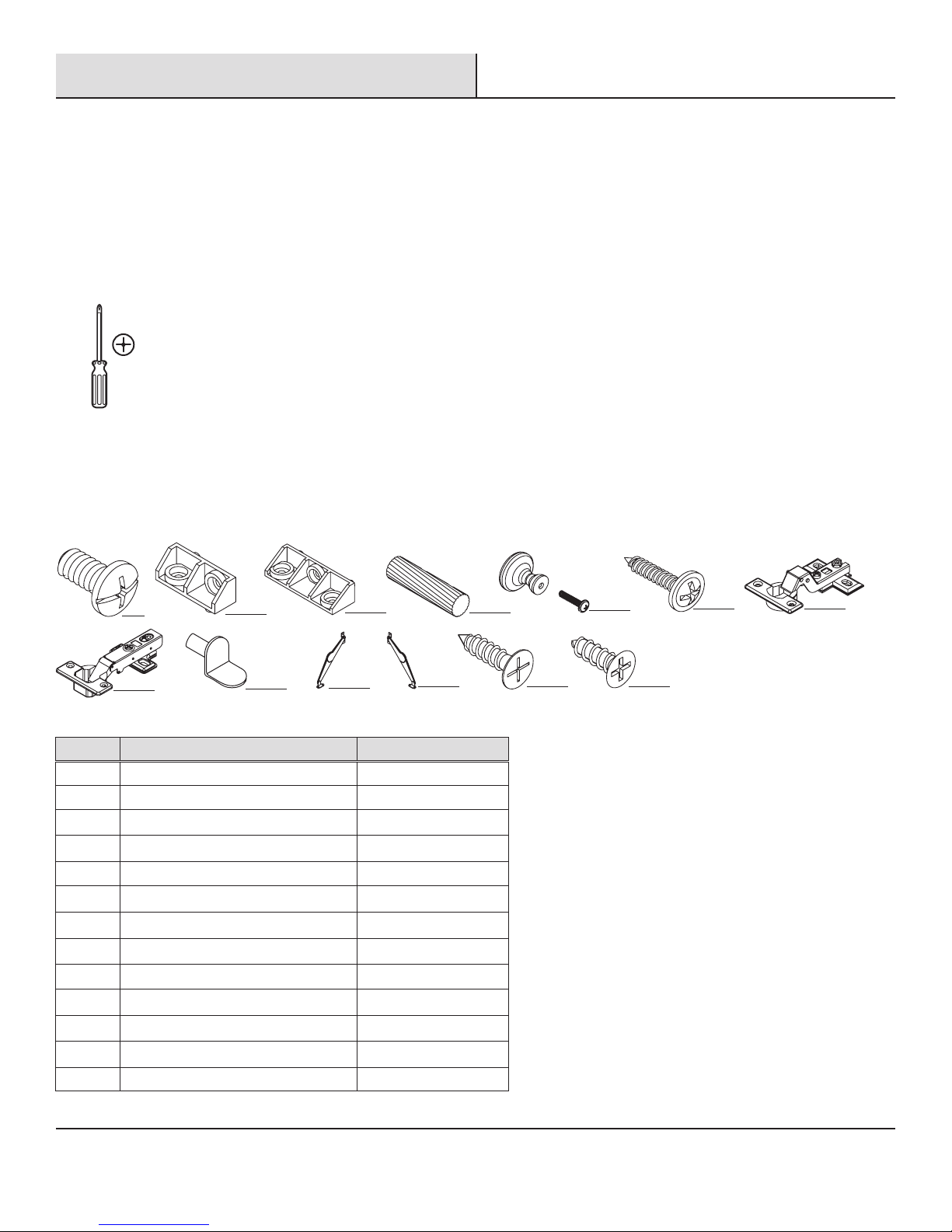

TOOLS REQUIRED
Phillips
screwdriver
HARDWARE INCLUDED
AA Bolt 65
BB
CC
DD
EE
FF
GG
HH
JJ
KK
LL
MM
NN
Short Connector
Long Connector
Dowel
Knob
Back Panel Screw
Media Door Hinge
Cabinet Door Hinge
Shelf Pin
Left Safety Toggle
Right Safety Toggle
Toggle Screw
Hinge Screw
10
15
28
4
38
2
4
8
1
1
8
24
Part Description Quantity
AA BB CC DD EE FF GG
HH JJ KK LL MM NN

HOMEDEPOT.COM/HDC
Please contact 1-800-986-3460 for further assistance.
Pre-Installation (continued)
PACKAGE CONTENTS
5
Part Description Quantity
A Top Panel 1
B Base 1
C Media Shelf 1
D Corner Panel 1
E Upper Back Panel 1
F
G
H
J
K
L
M
N
P
Q
Corner Support
Upper Media Door
Inner Panel
Lower Side Panel
Left Upper Side Panel
Right Upper Side Panel
Lower Back Panel
Left Cabinet Door
Right Cabinet Door
Adjustable Shelf
1
1
2
2
1
1
2
1
1
2
A
C
DE
B
F
G
HJKL
M
N
P
Q

6

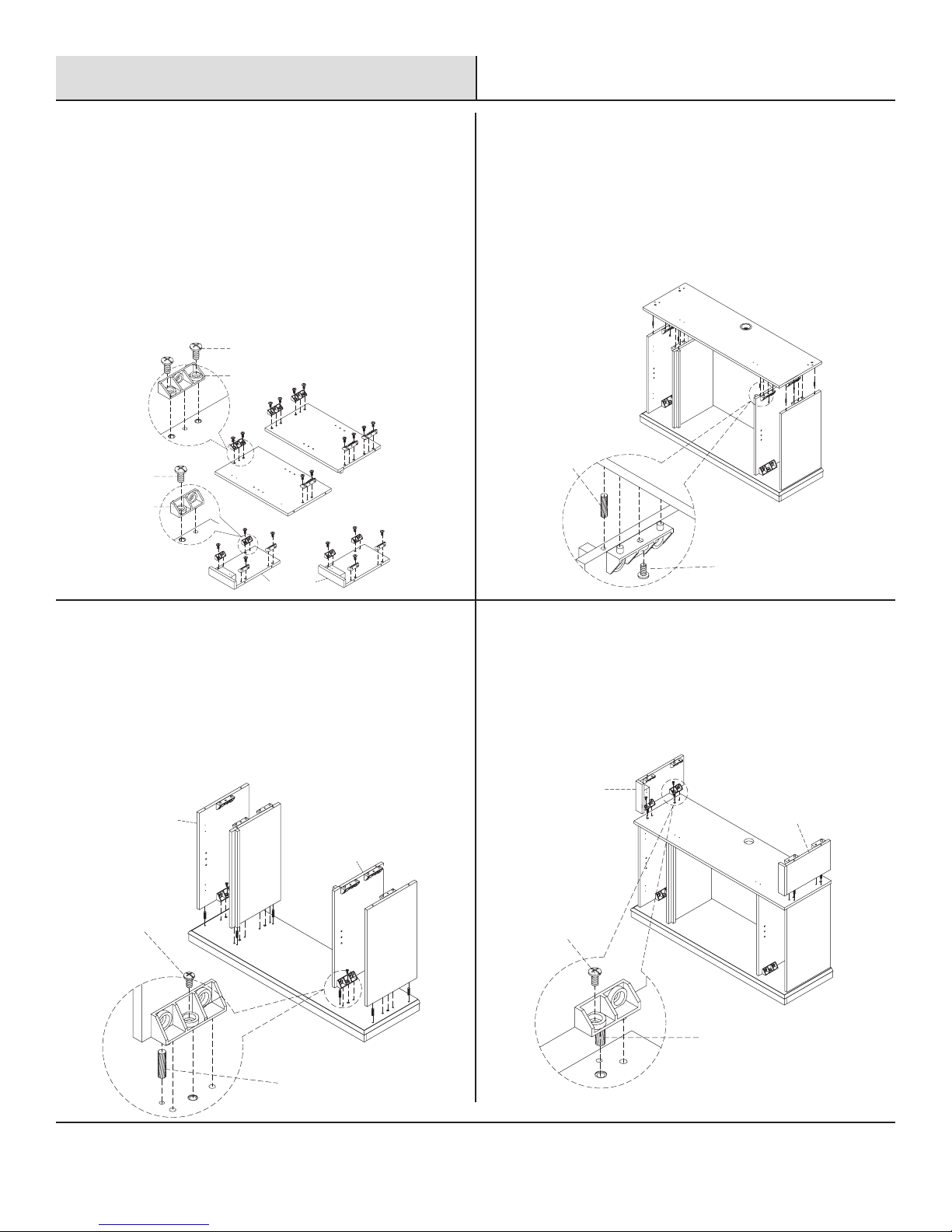

1 Attaching the connectors
□Lay the right upper side panel (L) and the left upper side panel
(K) on a clean, at surface, at side down. Attach four short
connectors (BB) to each panel with bolts (AA) as shown. Lay
one inner panel (H) and one lower side panel (J) on a clean,
at surface with the predrilled holes facing up. Attach two
long connectors (CC) to each end of the lower side panel (J)
using bolts (AA) as shown. Attach four long connectors (CC)
to each end of the inner panel (H) using bolts (AA) as shown.
Repeat using the second inner panel (H) and lower side panel (J).
Installation
2 Attaching the panels to the base
□Lay the base (B) on a at surface. Insert eight dowels
(DD) into the predrilled holes in the base (B). Slip one
inner panel (H) and one lower side panel (J) over the
dowels (DD) on the left end of the base (B) and secure
using bolts (AA) as shown. Repeat using the second
inner panel (H) and lower side panel (J).
3 Attaching the media shelf
□Insert eight dowels (DD) into the predrilled holes in the
top edges of the assembly. Place the media shelf (C) on
top of the assembly, ensuring the pre-drilled holes in the
media shelf (C) t on top of the dowels (DD). Secure the
media shelf (C) to the assembly by inserting bolts (AA)
underneath the media shelf (C) as shown.
4 Attaching the upper side panels
□Insert four dowels (DD) into the predrilled holes on each
end of the assembly. Attach the left upper side panel (K)
and the right upper side panel (L) using bolts (AA).
K
J x2
H x2
L
AA
CC
AA
BB
AA
DD
C
AA
H
J
J
B
DD
DD
AA
L
K

HOMEDEPOT.COM/HDC
Please contact 1-800-986-3460 for further assistance.
7
5 Attaching the top panel
□Insert four dowels (DD) into the predrilled holes in the top
edges of the two upper side panels. Slip the top panel (A)
over the dowels (DD) until snug. Secure the top panel (A) to
the top of the assembly by inserting bolts (AA) underneath
the top panel (A).
Installation (continued)
6 Attaching the back panels
□Place the upper back panel (E) in position at the top,
rear edge of the assembly and secure with back panel
screws (FF). Place one lower back panel (M) on the rear,
left side of the assembly and secure with back panel
screws (FF). Repeat on the back, right side using the
second lower back panel (M).
7 Attaching the connectors to the corner
panel and corner support
□Lay the corner panel (D) and the corner support (F) on a
clean, at surface. Attach three long connectors (CC) to the
top edge of the corner panel (D) using bolts (AA). Attach two
short connectors (BB) on each end of the corner support (F)
using bolts (AA).
8 Attaching the corner support
□Set the corner support (F) upright on the corner panel (D) as
shown and secure using a bolt (AA).
AA
CC
AA
BB
F
D
F
AA
D
DD
AA
A
FF
E
M
M

8

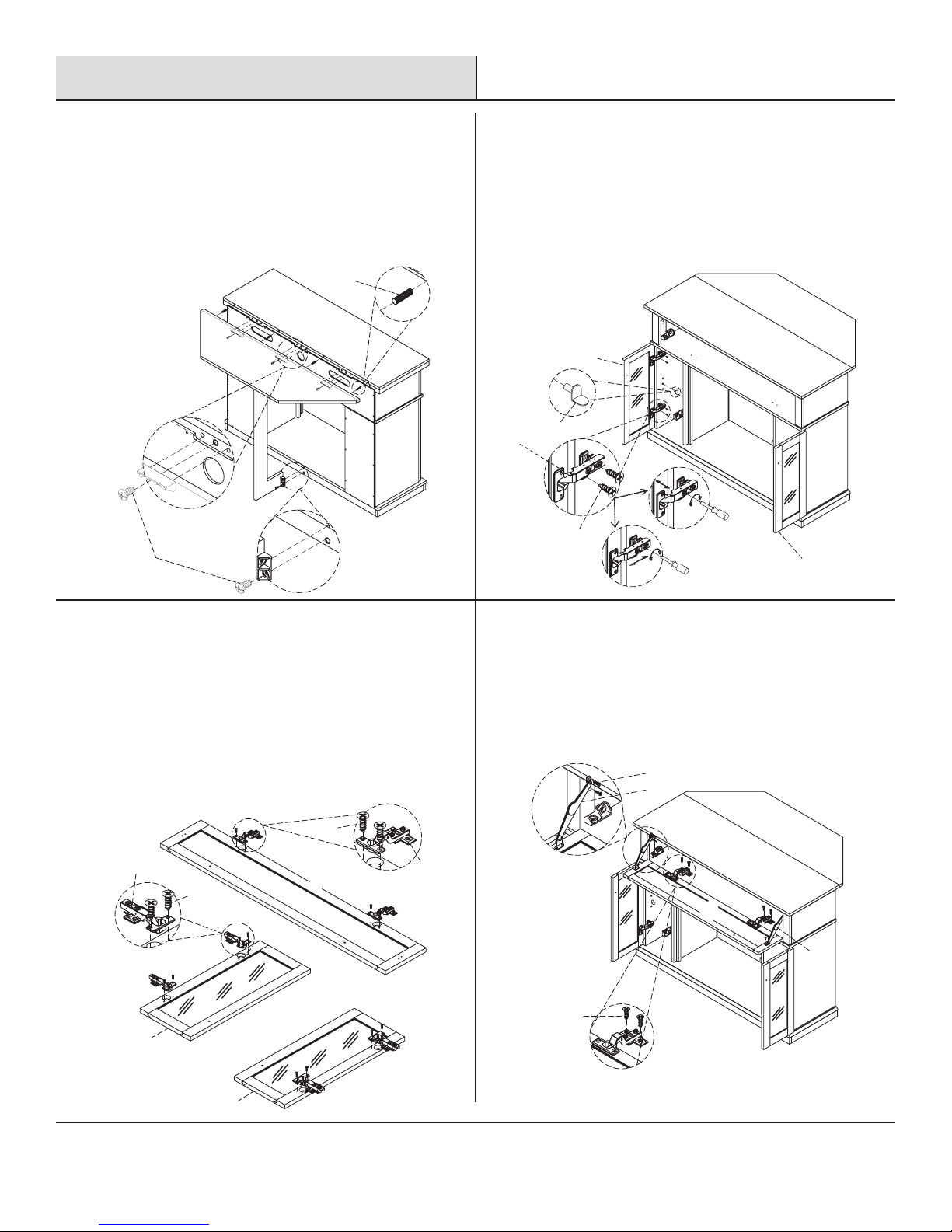

9 Attaching the corner assembly
□Insert four dowels (DD) into the predrilled holes in the top
edge of the mantel assembly. Slip the corner panel (D) over
the dowels (DD) until snug. The lower edge of the support
should be touching the base edge of the mantel assembly.
Secure with bolts (AA) as shown.
Installation (continued)
10
Attaching the door hinges
□Lay the upper media door (G), the left cabinet door (N),
and the right cabinet door (P) on a clean, at surface.
Insert two cabinet door hinges (HH) into large, predrilled
holes on each cabinet door and secure with hinge
screws (NN). Insert two cabinet door hinges (HH) into
large, predrilled holes on the upper media door (G) and
secure with hinge screws (NN).
11
Installing doors and shelf pins
□Install the left cabinet door (N) by attaching the hinges (HH)
to the mantel assembly using hinge screws (NN). Repeat
for the right cabinet door (P). Insert shelf pins (JJ) in the
predrilled holes in the side panels as shown.
12
Installing the media door
□Install the upper media door (G) by attaching the hinges
to mantel assembly using hinge screws (NN). Attach the
left safety toggle (KK) with toggle screws (MM) as shown.
Repeat using the right safety toggle (LL).
AA
DD
N
D
P
G
NN
HH
NN
GG
N
P
NN
JJ
MM
G
NN
LL
KK
HH

HOMEDEPOT.COM/HDC
Please contact 1-800-986-3460 for further assistance.
9
13

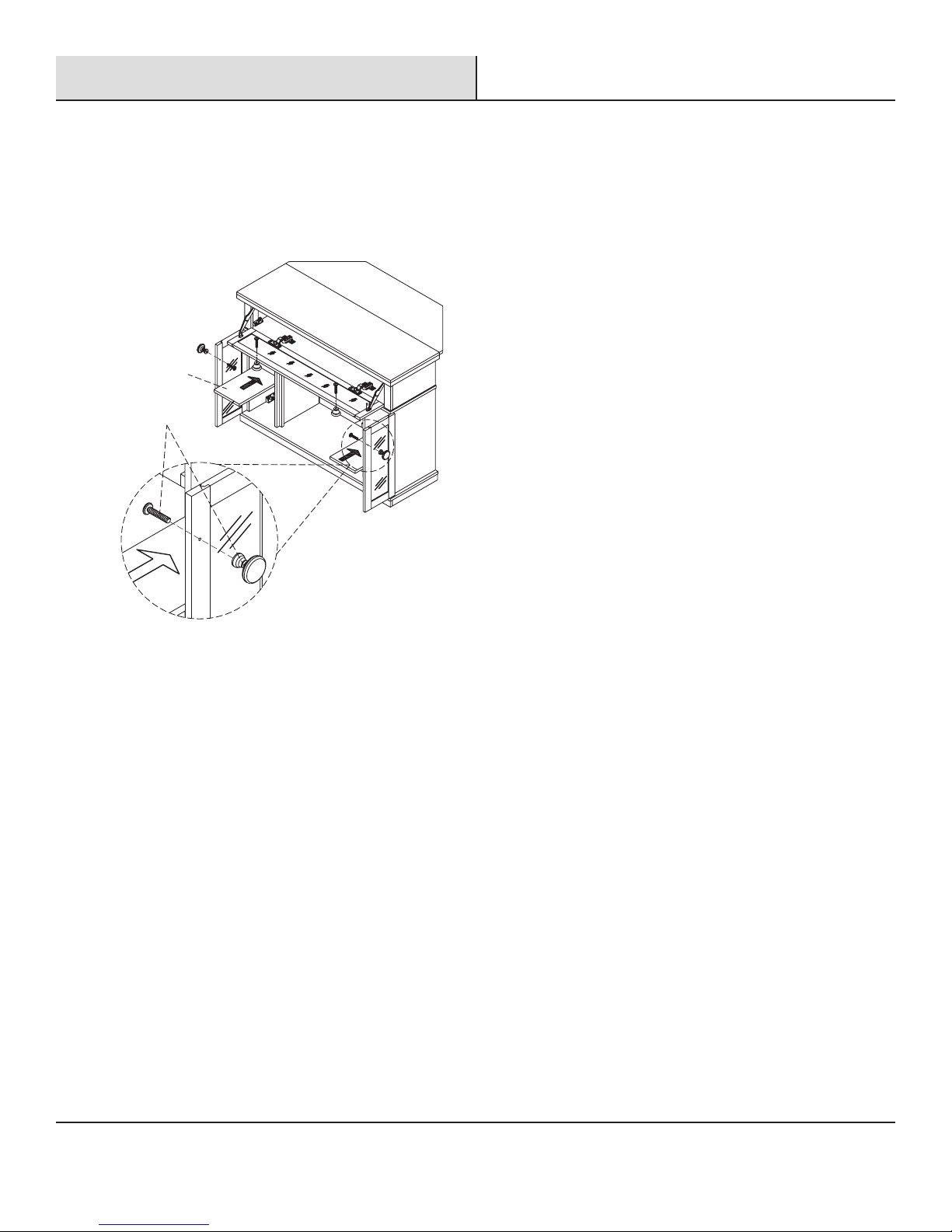

Attaching the knobs and installing
the shelves
□Attach the knobs (EE) using the screws included on the
knobs. Slide the adjustable shelves (Q) into the desired
position on each side of the mantel assembly.
Installation (continued)
Q
EE

10
Service Parts
Part Description Part Number
A Top Panel 20-12-438
B Base 20-12-439
C Media Shelf 20-12-440
D
E
F
G
H
Corner Panel
Upper Back Panel
Corner Support
Upper Media Door
Inner Panel
20-12-441
20-12-442
20-12-443
20-12-444
20-12-445
Part Description Part Number
J Lower Side Panel 20-12-446
K Left Upper Side Panel 20-12-447
L Right Upper Side Panel 20-12-448
M
N
P
Q
n/a
Lower Back Panel
Left Cabinet Door
Right Cabinet Door
Adjustable Shelf
Hardware Pack
20-12-449
20-12-450
20-12-451
20-12-452
20-09-513
A
C
DE
B
F
G
HJKL
M
N
P
Q

Printed in China
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m.-6 p.m., EST, Monday-Friday
1-800-986-3460
HOMEDEPOT.COM/HDC
Retain this manual for future use.
Manufactured by: GHP Group, Inc. • 6440 W. Howard St. • Niles, IL 60714-3302

GUIDE D'UTILISATION ET D'ENTRETIEN
FOYER ÉLECTRIQUE HADLEY
Questions, problèmes, pièces manquantes? Avant de retourner au magasin,
appelez le service à la clientèle de 10 Home Decorators Collection
de 8h à 18h, heure normale de l'Est, du lundi au vendredi
1-800-986-3460
HOMEDEPOT.COM/HDC
Article #1000 796 535
Modèle #238-15-48MC
MERCI
Nous apprécions la conance que vous avez placé dans Home Decorators Collection par l'achat de ce foyer électrique. Nous nous efforçons
continuellement de créer des produits de qualité conçus pour améliorer votre maison. Visitez-nous en ligne pour voir notre gamme complète de
produits disponibles pour vos besoins de rénovation. Merci d'avoir choisi Home Decorators Collection!
20-10-185 REV. 3/2014

Table des matières
2
Table des matières ..................................2
Garantie...........................................3
Ce qui est couvert .................................3
Ce qui n'est pas couvert ............................3
Pré-installation.....................................4
Installation ........................................6
Pièces de rechange ................................10
IMPORTANT: Lire tous les avertissements et instructions attentivement avant de commencer l'installation.
Le non-respect de ces instructions peut entraîner un risque d'électrocution et de blessures graves pour les personnes, et un danger
d'incendie et annulera la garantie.
Veuillez lire les instructions d'installation et de fonctionnement avant d'utiliser cet appareil.
DOMMAGE DE PRODUIT PEUT SE PRODUIRE.
Ne jamais tenter de démonter ou de modier le produit de toute façon que ce soit contrairement aux instructions de ce manuel.
MISE EN GARDE

Garantie
GARANTIE LIMITÉE D'UN (1) AN
CE QUI EST COUVERT
Le fabricant garantit que votre nouveau foyer électrique est exempt de défauts de matériau et de fabrication pour une période d'un an à
compter de la date d'achat, sous réserve des conditions et limitations suivantes.
Les variations dans la couleur et la nition du bois qui peuvent résulter de caractéristiques naturelles du bois, telles que les dessins du
grain, les traînées minérales, et ainsi de suite, ne sont pas considérées comme des défauts. Comme le bois continue de se déplacer et
avancer en âge, vous remarquerez peut-être ces légères différences de couleur, même sur différentes parties de toute unité individuelle.
Les nœuds et de légères ssures supercielles sont la véritable personnalité d'une pièce de qualité de mobilier en bois.
Ce foyer électrique doit être installé et fonctionner en tout temps conformément aux instructions fournies avec le produit. Toute altération,
abus volontaire, accident ou mauvais usage du produit annulera cette garantie. Cette garantie est non-transférable, et est faite au
propriétaire d'origine, à condition que l'achat ait été effectué par l'intermédiaire d'un fournisseur agréé du fabricant. Cette garantie est
limitée à la réparation ou le remplacement de la pièce défectueuse à cause d'un défaut de matériel ou de fabrication, à condition que
cette pièce ait été soumise à des conditions normales d'utilisation et de service, après que ledit défaut ait été conrmé par l'inspection du
fabricant. Le fabricant peut, à sa discrétion, assumer pleinement toutes ses obligations à l'égard de cette garantie en remboursant le prix
de gros de la pièce défectueuse.
CE QUI N'EST PAS COUVERT
Toute installation, main- d'œuvre, construction, transport ou autres frais/dépenses découlant de pièce(s) défectueuse(s), réparation,
remplacement, ou sinon de même, ne sont pas couverts par cette garantie, ni que le fabricant en assume la responsabilité. En outre, le
fabricant ne pourra être tenu pour responsable de tout dommage indirect, ou dommages indirects, sauf dans les cas prévus par la loi.
Toutes les autres garanties, expresses ou implicites, en ce qui a trait au produit, ses composants et accessoires, ou toutes les obligations ou
responsabilités de la part du fabricant sont expressément exclues. Le fabricant n'assume, ni n'autorise aucun tiers à assumer en son nom
toute autre passif à l'égard de la vente de ce produit. Les garanties décrites dans le présent document ne s'appliquent pas aux accessoires,
autres que ceux du fabricant, utilisés en conjonction avec l'installation de ce produit.
Cette garantie est nulle si: le foyer a été utilisé dans une atmosphère contaminée par du chlore, du uor ou autres produits chimiques
nuisibles; le foyer a été soumis à de longues périodes d'humidité ou de condensation; le foyer a été modié, a sciemment fait l'objet d'abus,
a été endommagé par accident, a fait l'objet d'utilisation abusive de quelque façon.
Si une réparation sous garantie est nécessaire, contactez l'équipe de Service à la clientèle au 1-800-986-3460 de 8 h à 18 h, heures
normales de l'Est, du lundi au vendredi ou visitez www.homedepot.com/hdc.
S'assurer d'avoir votre garantie, votre reçu de vente et le modèle/numéro de série de votre produit.
NE PAS TENTER DE FAIRE TOUT TRAVAIL D'ENTRETIEN VOUS-MÊME.
3HOMEDEPOT.COM/HDC
Veuillez contacter le 1-800-986-3460 pour une assistance supplémentaire.

Pré-installation
4
PLANIFICATION DE L'INSTALLATION
Avant de commencer l'installation de ce produit, s'assurer que toutes les pièces sont présentes. Comparer les pièces avec la liste de
contenu de l'emballage. Si une pièce est manquante ou endommagée, ne pas tenter d'assembler ce produit.
Durée estimée d'assemblage: 30 minutes
OUTILS REQUIS
Tournevis
Phillips
MATÉRIEL INCLUS
AA Boulon 65
BB
CC
DD
EE
FF
GG
HH
JJ
KK
LL
MM
NN
Connecteur court
Connecteur long
Cheville
Poignée
Vis de panneau arrière
Charnière de support de porte
Charnière de porte de cabinet
Goupille de tablette
Levier de sécurité gauche
Levier de sécurité droit
Vis de levier
Vis de charnière
10
15
28
4
38
2
4
8
1
1
8
24
Pièce Description Quantité
AA BB CC DD EE FF GG
HH JJ KK LL MM NN

HOMEDEPOT.COM/HDC
Veuillez contacter le 1-800-986-3460 pour une assistance supplémentaire.
Pré-installation (suite)
CONTENU
5
Pièce Description Quantité
A Panneau supérieur 1
B Base 1
C Support de tablette 1
D Panneau d'angle 1
E Panneau arrière supérieur 1
F
G
H
J
K
L
M
N
P
Q
Support d'angle
Support supérieur de porte
Panneau intérieur
Panneau latéral gauche
Panneau latéral gauche supérieur
Panneau latéral droit supérieur
Panneau arrière inférieur
Porte gauche de cabinet
Porte droite de cabinet
Tablette ajustable
1
1
2
2
1
1
2
1
1
2
A
C
DE
B
F
G
HJKL
M
N
P
Q

6
1 Fixation des connecteurs
□Poser le panneau latéral supérieur droit (L) et le panneau latéral
supérieur gauche (K) sur une surface plane et propre, le côté plat vers
le bas. Fixer quatre connecteurs courts (BB) sur chaque panneau avec
des boulons (AA) comme illustré. Poser un panneau intérieur (H) et un
panneau latéral inférieur (J) sur une surface plane et propre avec les
trous pré-percés face vers le haut. Fixer deux connecteurs long (CC) à
chaque extrémité du panneau latéral inférieur (J) à l'aide des boulons
(AA) comme illustré. Fixer quatre connecteurs long (CC) à chaque
extrémité du panneau intérieur (H) à l'aide des boulons (AA) comme
illustré. Répéter cette opération en utilisant le deuxième panneau
intérieur (H) et le panneau latéral inférieur (J).
Installation
2 Fixation des panneaux à la base
□Placer la base (B) sur une surface plane. Insérer huit goujons
(DD) dans les trous pré-percés dans la base (B). Faire glisser
un panneau intérieur (H) et un panneau latéral inférieur (J) sur
les chevilles (DD) sur le côté gauche de la base (B) et les xer
solidement à l'aide de boulons (AA) comme illustré. Répéter
cette opération en utilisant le deuxième panneau intérieur (H)
et le panneau latéral inférieur (J).
3 Fixation du support de tablette
□Insérer huit goujons (DD) dans les trous pré-percés dans les
bords supérieurs de l'ensemble. Placer le support de tablette
(C) sur le dessus de l'ensemble, s'assurant que les trous pré-
percés dans le support de tablette (C) s'adaptent parfaitement
sur le dessus des chevilles (DD). Fixer solidement le support
de tablette (C) à l'ensemble en insérant les boulons (AA) sous
le support de tablette (C) comme illustré.
4 Fixation des panneaux latéraux
supérieurs
□Insérer quatre chevilles (DD) dans les trous pré-percés sur
chaque extrémité de l'ensemble. Fixer le panneau latéral
supérieur gauche (K) et le panneau latéral supérieur droit (L) à
l'aide des boulons (AA).
K
J x2
H x2
L
AA
CC
AA
BB
AA
DD
C
AA
H
J
J
B
DD
DD
AA
L
K

HOMEDEPOT.COM/HDC
Veuillez contacter le 1-800-986-3460 pour une assistance supplémentaire.
7
5 Fixation du panneau supérieur
□Insérer quatre chevilles (DD) dans les trous pré-percés dans les
bords supérieurs des deux panneaux latéraux supérieurs. Faire
glisser le panneau supérieur (A) sur les chevilles (DD) jusqu'à ce
qu'il soit bien serré. Fixer solidement le panneau supérieur (A) sur
le haut de l'ensemble en insérant les boulons (AA) sous le panneau
supérieur (A).
Installation (suite)
6 Fixation des panneaux arrières
□Placer la partie supérieure du panneau arrière (E) sur le bord
arrière supérieur de l'ensemble et la xer solidement à l'aide
des vis du panneau arrière (FF). Placer un panneau inférieur
arrière (M) sur le côté arrière gauche de l'ensemble et le xer à
l'aide des vis du panneau arrière (FF). Répéter l'opération sur
le côté droit arrière en utilisant le deuxième panneau inférieur
arrière (M).
7 Fixation des connecteurs sur le
panneau d'angle et le support d'angle
□Poser le panneau d'angle (D) et le support d'angle (F) sur une
surface plane et propre. Fixer trois connecteurs longs (CC) sur
le bord supérieur du panneau d'angle (D) à l'aide des boulons
(AA). Fixer deux connecteurs courts (BB) sur chaque extrémité du
support d'angle (F) à l'aide des boulons (AA).
8 Fixation du support d'angle
□Régler le support d'angle (F) debout sur le panneau d'angle (D)
comme illustré et le xer solidement à l'aide d'un boulon (AA).
AA
CC
AA
BB
F
D
F
AA
D
DD
AA
A
FF
E
M
M

8
9 Fixation de l'ensemble de coin
□Insérer quatre chevilles (DD) dans les trous pré-percés dans le bord
supérieur de l'ensemble du manteau de cheminée. Faire glisser le
panneau d'angle (A) sur les chevilles (DD) jusqu'à ce qu'il soit bien
serré. Le bord inférieur du support devrait toucher le bord de la
base de l'ensemble du manteau de cheminée. Fixer solidement à
l'aide de boulons (AA) comme illustré.
Installation (suite)
10
Fixation des charnières de la porte.
□Placer le support de porte supérieur (G), la porte gauche du
cabinet (N), et la porte droite de l'armoire (P) sur une surface
plane et propre. Insérer deux charnières de porte de cabinet
(HH) dans les gros trous pré-percés sur chaque porte de
cabinet et les xer solidement avec les vis de charnière (NN).
Insérer deux charnières de porte de cabinet (HH) dans les gros
trous pré-percés sur le support de porte supérieur (G) et les
xer solidement avec les vis de charnière (NN).
11
Installation des goupilles de tablette
et de portes
□Installer la porte gauche du cabinet (N) en xant les charnières (HH)
à l'ensemble du manteau de cheminée à l'aide de vis à charnière
(NN). Répéter l'opération pour la porte droite du cabinet (P).
Insérer les goupilles de tablette (JJ) dans les trous pré-percés dans
les panneaux latéraux comme illustré.
12
Installation du support de porte
□Installer le support supérieur de porte (G) en xant les charnières
à l'ensemble du manteau de cheminée à l'aide de vis à charnière
(NN). Fixer le levier gauche de sécurité (KK) avec les vis de levier
(MM) comme illustré. Répéter cette opération en utilisant le levier
droit de sécurité (LL).
AA
DD
N
D
P
G
NN
HH
NN
GG
N
P
NN
JJ
MM
G
NN
LL
KK
HH

HOMEDEPOT.COM/HDC
Veuillez contacter le 1-800-986-3460 pour une assistance supplémentaire.
9
13
Fixation des poignées et installation
des tablettes
□Fixer les poignées (EE) en utilisant les vis fournies sur les poignées.
Faire glisser les tablettes réglables (Q) dans la position souhaitée
de chaque côté de l'ensemble du manteau de cheminée.
Installation (suite)
Q
EE
