Homentry HE60 User manual

Montageanleitung - Garagentoröffner HE60
Instructions - Ouvre-porte de garage HE60
Instrukties - Garagedeuropener HE60
Instructions - Garage Door Opener HE60
AT/CH/DE/GB/FR/N
L
+49 (0) 1805 - 46636879
i
7,4m² 2,125m 60Kg
3
,
5m
Declaration of Conformity
The undersigned, hereby declare that the equipment specified, and all
accessories, conforms to the Directives and Standards stated.
Model:...........................................................................................HE60
89/336/EEC
73/23/EEC
1999/5/EC
EN55014-1 (2000), EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3
(1995), EN 301 489-3 (V1.3.1), EN 300 220-3 (V1.1.1), EN60335-1 (1994),
and EN60335-2-95 (2000)
Declaration of Incorporation
A power door operator, in combination with a Garage Door must be installed
and maintained according to all the Manufacturer’s instructions, to meet the
provisions of EN12453, EN13241-1 and Machinery Directive, 89/392/EEC.
B. P. Kelkhoff
Manager, Regulatory Affairs
CWI-Electrotechnics Nederland
NL-1001ED Amsterdam
March, 2007

1-D
BITTE ZUNÄCHST FOLGENDE SICHERHEITSHINWEISE LESEN!
VORSICHT: Verfügt Ihre Garage nicht über einen Seiteneingang, muss eine externe Notentriegelung installiert werden. Diese ermöglicht bei Stromausfall den
manuellen Betrieb des Garagentors von außen.
Tor muss ausbalanciert sein. Nicht bewegliche oder festsitzende Tore
müssen repariert werden. Garagentore, Torfedern, Kabel, Scheiben,
Halterungen und Schienen stehen dann unter extremer Spannung,
was zu schweren Verletzungen führen kann. Machen Sie keine
Versuche, das Tor zu lockern, zu bewegen oder auszurichten, sondern
wenden Sie sich an Ihren Wartungsdienst.
Bei der Installation bzw. Wartung eines Torantriebs dürfen kein
Schmuck, keine Uhren oder lockere Kleidung getragen werden.
Zur Vermeidung schwerer Verletzungen aufgrund von Verwicklungen
sind alle an das Tor angeschlossenen Seile und Ketten vor der
Installation des Torantriebs abzumontieren.
Bei Installation und elektrischem Anschluss sind die vor Ort geltenden
Bau- und Elektrovorschriften einzuhalten. Dieses Gerät erfüllt
Schutzklasse 2 und bedarf keiner Erdung.
Zur Vermeidung von Schäden an besonders leichten Toren (z. B.
Glasfaser-, Aluminium- oder Stahltore) ist eine entsprechende
Verstärkung anzubringen. Wenden Sie sich hierzu bitte an den
Hersteller des Tores.
Der Automatische Sicherheitsrücklauf muss einem Test unterzogen
werden. Beim Kontakt mit einem am Boden befindlichen 40mm hohen
Hindernis MUSS das Garagentor zurückfahren. Eine nicht
ordnungsgemäße Einstellung des Torantriebs kann zu schweren
Körperverletzungen aufgrund eines sich schließenden Tores führen.
Test einmal im Monat wiederholen und gegebenenfalls erforderliche
Änderungen vornehmen.
Diese Anlage darf nicht in feuchten oder nassen Räumen installiert
werden.
Beim Betrieb darf das Tor unter keinen Umständen öffentliche
Durchgangswege behindern.
Um allen Bedienern die sichere Bedienung in Erinnerung zu rufen, ist
neben dem beleuchteten Wandtaster das Warnschild zum Schutze
von Kindern anzubringen.
Zur Vermeidung einer Beschädigung des Tors sind alle vorhandenen
Sperren zu deaktivieren.
Gegebenenfalls installierte Bedieneinrichtungen MÜSSEN in
Sichtweite des Tores und außer Reichweite von Kindern installiert
werden. Kindern darf die Bedienung von Tastern oder
Funksteuerungen nicht erlaubt werden. Ein Missbrauch des
Torantriebs kann zu schweren Verletzungen führen.
Der Torantrieb darf NUR bedient werden, wenn die Bedienperson den
gesamten Torbereich einsehen kann, dieser frei von Hindernissen ist
und der Torantrieb ordnungsgemäß eingestellt ist. Niemand darf durch
das Tor hindurchgehen, solange es in Bewegung ist. Kindern darf das
Spielen in der Nähe des Tors nicht erlaubt werden.
Manuelle Entriegelung nur zur Trennung des Laufwagens vom
Antriebs und – wenn möglich – NUR bei geschlossenem Tor
verwenden. Roten Griff nicht zum Auf-bzw. Zuziehen des Tores
verwenden.
Vor der Durchführung von Reparaturen oder dem Entfernen von
Abdeckungen ist der Torantrieb von der elektrischen Stromversorgung
zu trennen.
Dieses Produkt verfügt über einen Trafo mit Spezialkabel. Im
Schadensfall MUSS dieser von entsprechend qualifiziertem
Fachpersonal gegen einen Originaltrafo von CWI ausgetauscht
werden.
DIESE BEDIENUNGSANLEITUNG
UNBEDINGT AUFBEWAHREN
Inhaltsverzeichnis
Sicherheitshinweise 1
Vorbereitungsmaßnahmen 1
Anwendungsbereich 1 1
Zur Installation benötigte Werkzeuge 1 2
Im Lieferumfang enthaltenes Befestigungsmaterial 1 3
Abbildung: Komplette Übersicht über die
fertig installierte Anlage 1 4
Montage 2 5 - 10
Installation 2 11 - 17
Einstellungen 3 18 - 20
Test des Automatischen Sicherheitsrücklaufs 3 19
Installation der Lichtschranke (The Protector
SystemTM (optional) 3
Programmierung weiterer Funksteuerungen 3 20
Auswechseln der Lampe 3 21
Bedienung des Torantriebs 3
Pflege des Torantriebs 3
Wartung des Torantriebs 3
Fehlerbehebung 3 - 4
Anschluss Beleuchteter Wandtaster (optional) 4 22
Installation der Notentriegelung 4 23
Ersatzteile/Zubehör 4 24
Spezifikationen 4
Seite Abbildung/en
Anwendungsbereich für den Antrieb
A. Einteiliges Tor mit horizontaler Laufschiene (Schwingtor)
B. Sektionaltor mit gebogener Laufschiene
Hinweis: Für einteilige Tore mit horizontalen und vertikalen Laufschienen bzw.
zweiflügelige Toren oder Kipptore ist die Anlage nicht geeignet.
1
FÜR DIE MONTAGE
1. Plattenkopfschraube 6mm (2)
2. Flachrundkopfschraube 8mm (1)
3. Kabelumlenkrolle (1)
4. Stift (1)
5. Kontermutter 8mm (1)
6. Befestigung für Kabelumlenkrolle (1)
Diese Symbole mit der Bedeutung ‚VORSICHT’ stehen vor Hinweisen zur Vermeidung von Personen- oder Sachschaden.
Lesen Sie diese Hinweise bitte sorgfältig.
Der Torantrieb ist selbstverständlich auf eine sichere Bedienbarkeit hin ausgelegt und geprüft worden; diese kann jedoch nur gewährleistet
werden, wenn bei der Installation und Bedienung die nachstehend aufgeführten Sicherheitshinweise genau eingehalten werden.
Eine Nichteinhaltung der folgenden Sicherheitshinweise kann zu schweren Personen- und Sachschäden führen.
FÜR DIE INSTALLATION
7. Mutter 6mm (6)
8. Dübel (4)
9. Sechskantholzschraube 6mm (4)
10. Selbstschneidende Schraube (4)
11. Sechskantschraube 6mm (4)
12. Clips (3)
Vorbereitungsmaßnahmen
1. Die Sturzbefestigung MUSS an der tragenden Wand bzw. Decke über dem
Garagentor sicher und stabil befestigt werden.
2. Falls die Decke in Ihrer Garage verkleidet, verschalt o. ä. ist, sind möglicherweise
zusätzliche Halterungen und Befestigungsschienen erforderlich (nicht im
Lieferumfang enthalten).
3. Falls Ihre Garage über keinen separaten Seiteneingang verfügt, muss eine
externe Notentriegelung installiert werden.
Im Lieferumfang enthaltenes Befestigungsmaterial
3
ÜBERSICHT
Diese Abbildung bietet Ihnen bei der schrittweisen Montage der Anlage stets
eine komplette Übersicht über die fertig montierte Anlage.
4
(1) Befestigung für Kabelumlenkrolle
und darin liegende Kabelumlenkrolle
(2) Laufwagen
(3) Kette und Kabel
(4) Schiene
(5) Deckenbefestigung
(6) Stromkabel
(7) Antrieb
(8) Licht
(9) Seil und Griff zur manuellen
Entriegelung
(10) Torarm
(11) Torbefestigung
(12) Sturzbefestigung
Zur Installation benötigte Werkzeuge
2

Montage der Sturzbefestigung
Tor vor der Montage der Sturzbefestigung schließen.
A. Empfohlene Montage:
Senkrechte Mittellinie (4) sowie den bei Schritt 13. markierten Punkt finden.
Unterseite der Sturzbefestigung (1) über diesem Punkt anlegen. In der Wand
entsprechende Löcher für die Sturzbefestigung (5) markieren. Bei Betonwänden
sind Bohrlöcher mit 8mm Durchmesser zu bohren und Dübel (2) zu verwenden;
dann wird die Sturzbefestigung an der Befestigungswand mit Sechskant-
holzschrauben (3) befestigt. Bei Holzwänden werden Bohrlöcher mit 4mm
Durchmesser gebohrt und die Sturzbefestigung wird mit Sechskantholzschrauben
befestigt.
B. Im Sonderfall:
Mittellinie an der Decke (4) finden. Sturzbefestigung mittig über der Mittellinie
anlegen und wie unter Abschnitt A entsprechende Bohrlöcher für Beton- bzw.
Holzdecken bohren.
Alle Muttern und Schrauben fest anziehen.
Montage der Torbefestigung
A. Torbefestigung (2) an der Oberkante des Tors (3) anlegen und mittig über der
senkrechten Mittellinie (1) positionieren. Die beiden äußersten Löcher an der
Oberseite markieren. Löcher mit 4mm Durchmesser bohren.
B. Die beiden obersten Löcher an der Vorderseite markieren, Löcher mit 4mm
Durchmesser bohren. Torbefestigung (2) an der Oberkante des Tors (3) mit
Schrauben (4) befestigen.
HINWEIS: Bei einem Hörmann-Tor und einigen anderen Toren wird empfohlen, die
Befestigung durch die beiden untersten Löcher der Vorderseite ebenfalls mit zwei
Schrauben (5) zu sichern (nicht im Lieferumfang enthalten).
Befestigung des Torarms am Laufwagen
A. Empfohlene Installation:
Laufwagen durch Ziehen am roten Griff vom Antrieb trennen und Richtung Tor
schieben. Bei geschlossenem Tor die gerade Schubstange (5) mit Schraube (3)
am Laufwagen (4) befestigen und mit Mutter (1) sichern. Gebogene Schubstange
(2) mit Schraube (3) an der Torbefestigung befestigen und mit Mutter (1) sichern.
Gerade und gebogene Schubstange bündig mit einer Überlappung von 2 Löchern
mittels Schraube (3) miteinander verbinden und mit Mutter (1) sichern. Ist die
gerade Schubstange (5) zu lang, wird das Ende derselben abgeschnitten.
B. Falls ein längerer Torweg erforderlich ist:
Bei geschlossenem Tor die gebogene Schubstange (2) mit Schraube (3) an der
Torbefestigung befestigen und mit Mutter (1) sichern. Gebogene Schubstange (2)
bis zum Laufwagen anheben, Stange mit Schraube (3) an Laufwagen befestigen
und mittels Mutter (1) sichern.
Elektroanschluss
Zur Vermeidung von Schwierigkeiten bei der Installation, Torantrieb erst
einschalten, wenn hierin die ausdrückliche Anweisung gegeben wird.
Torantrieb gemäß den vor Ort geltenden Richtlinien und Bestimmungen anschließen.
Mit dem Einschalten des Antriebs wird auch die Antriebsbeleuchtung angeschaltet,
welche sich nach 2 1/2 Minuten wieder abschaltet.
Montage der Endschalter
HINWEISE: Die Endschalter müssen wie in der Abbildung dargestellt installiert
werden. Eine unsachgemäße Installation kann zu Funktionsstörungen führen.
Garagentor von Hand schließen. Position des Endschalters für Torposition
‚Geschlossen’ (1) (langes Stromkabel) durch Fluchtung des Mittelpunkts des
Laufwagens und des Mittelpunkts des Endschalters bestimmen. Die Endschalter
werden mittels eines im Innenteil des Laufwagens befindlichen Magnets betätigt.
Das untere Teil (5) des Endschalters für Torposition ‚Geschlossen’ (1) wird in die
Schienenunterkante (7) (im unteren seitlichen Schienenkanal) eingelegt, der obere
Teil (4) wird dann unter die Schienenoberkante (6) eingeschoben. Gesamten
Endschalter gegen Schienenoberkante hochdrücken und mit Schraube (8) sichern.
Garagentor von Hand ganz öffnen. Hierzu am roten Griff ziehen (am Innenteil des
Laufwagens vorbei). Position des Endschalters für Torposition ‚Offen’ (3) (kurzes
Stromkabel) durch Fluchtung des Mittelpunkts des Laufwagens und des Mittelpunkts
des Endschalters bestimmen.
Das untere Teil (5) des Endschalters für Torposition ‚Offen’ (1) wird in die
Schienenunterkante (7) (im unteren seitlichen Schienenkanal) eingelegt, der obere
Teil (4) wird dann unter die Schienenoberkante (6) eingeschoben. Gesamten
Endschalter gegen Schienenoberkante hochdrücken und mit Schraube (8) sichern.
Die Stromkabel zu den Endschaltern (9) werden in den oberen seitlichen
Schienenkanal (10) eingelegt und mit Clips sicher befestigt, um eine Behinderung
der Laufwagen-bewegung auszuschließen. Durch Betätigung der Funksteuerung
wird das Tor wieder automatisch vom Torantrieb gestartet.
Tor zweimal ganz öffnen und schließen lassen. Fährt das Tor während eines
Torwegs zurück, müssen die Anweisungen im Abschnitt ‚Krafteinstellung’ ausgeführt
werden. Endschalter gegebenenfalls so einstellen, dass das Tor ohne ein
Zurückfahren ganz geöffnet bzw. geschlossen wird.
Krafteinstellung
Die Kraft ist werkseitig so eingestellt, dass die Mehrheit der Tore ohne
Schwierigkeiten betrieben werden kann. Wenn jedoch die Endpunkte nicht eingestellt
werden konnten oder das Tor beim normalen Betrieb zurückfährt, ist wie folgt
vorzugehen: Programmierungsschalter (1) links am Antrieb (2) zweimal betätigen;
damit wird der Modus ‚Automatische Krafteinstellung’ aktiviert. Die grüne LED blinkt
langsam. Antrieb mit Funksteuerung einschalten und bis zur Torposition ‚Offen’
laufen lassen. Antrieb erneut einschalten und bis zur Torposition ‚Geschlossen’
laufen lassen. Das Tor muss einmal einen kompletten Zyklus hoch-bzw.
herunterfahren, damit die Kraft korrekt eingestellt wird. Hält der Antrieb an, bevor die
offene bzw. geschlossene Torposition erreicht wird, muss der Vorgang wiederholt
werden. Das Blinken der grünen LED hört auf, wenn die Kraft eingelernt worden ist.
18
17
16
15
14
MONTAGE
Montage der Schiene
Zur Vorbereitung der Montage werden die Schienenteile (1) auf eine ebene Fläche
gelegt. Dabei sind die auf den Schienenteilen angebrachten Linien (4) zu beachten:
diese MÜSSEN aneinander angelegt werden, damit die ganze Schiene passgenau
montiert wird. Alle drei Schienenteile sind austauschbar. Die Schienenstreben (2)
werden in die Schlitze seitlich an den Schienen eingeführt, wobei die kleinen Haken
(3) auf den Streben gegen die Oberkante der Schiene zeigen müssen. Durch
Einführen des anderen Strebenendes in die nächste Schiene werden zwei Schienen
miteinander verbunden. Die Übereinstimmung der entlang der Schienenteile
verlaufenden Linien (4) sollte nochmals überprüft werden. Auf einem Stück Holz (6)
werden zwei und abschließend alle Schienenteile fluchtrecht ineinander gestoßen.

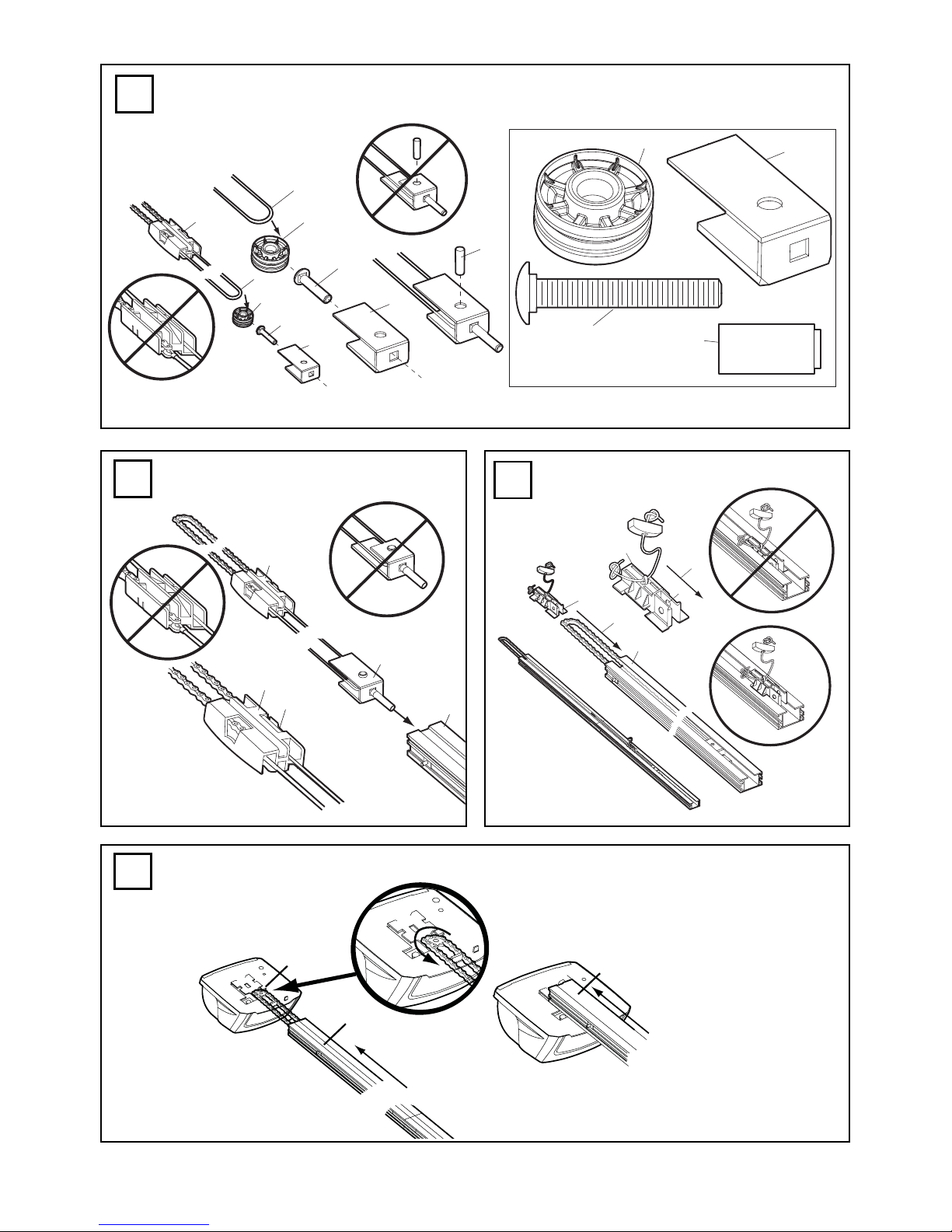

Montage der Laufschiene
Flachrundkopfschraube (1) in die rechteckige Öffnung der Befestigung (4) einführen.
Kette- und Kabel-Einheit (3) aus der Verpackung entnehmen und das Führungskabel
um die Kabelumlenkrolle (2) legen. Kabelumlenkrolle in die Befestigung einführen
(HINWEIS: Befestigung muss wie in der Abbildung dargestellt mit dem längeren
Stück nach oben gelegt werden). Stift (5) in die Löcher in der Befestigung und der
Umlenkrolle einstecken. HINWEIS: Der Laufwagen mit Magnet (6) MUSS in der in
der Abbildung dargestellten Position installiert werden.
Einführen der Ketten-/Kabel-Einheit in die Schiene
Die Befestigung mit der Kabelumlenkrolle (1) wird wie in der Abbildung dargestellt in
die montierte Schiene (3) eingeführt. Befestigung mit Umlenkrolle auf der Schiene
ganz nach vorne schieben und dann den Innenteil des Laufwagens (2) in die
montierte Schiene einführen. Der Magnet (4) MUSS wie in der Abbildung dargestellt
installiert werden, sonst funktioniert die Anlage nicht ordnungsgemäß.
Montage des Laufwagens in der Schiene
Montierte Schiene umdrehen. Außenteil des Laufwagens (1) in die Schiene (2)
einschieben. Dabei muss das Ende mit dem Loch für den Torarm (3) in Richtung Tor
zeigen (4). Außenteil des Laufwagens solange in die Schiene schieben, bis es an
das Innenteil anschließt.
Montage der Schiene an der Anlage
Schiene wieder umdrehen. Kette um das Antriebszahnrad (1) legen. Schiene (2)
Richtung Antrieb schieben und in die oberen Schlitze am Antrieb einführen.
Befestigung mit Umlenkrolle soweit wegschieben, dass die Kette auf dem Zahnrad
straff gespannt ist. Die Kette MUSS fest in die Zähne des Antriebszahnrads
eingreifen.
Montage der Sturzbefestigung
Schiene und Antriebseinheit wieder umdrehen. Befestigung mit Umlenkrolle (2) in der
Schiene (3) ganz nach vorne schieben. Dabei ist darauf zu achten, dass sich die
Kette nicht vom Antriebszahnrad löst oder verdreht. Flachrundkopfschraube (5) in die
Sturzbefestigung (1) einführen und mit Kontermutter (4) sichern. Schraubenmutter
anziehen, bis Kette nicht mehr unter Schiene herabhängt. NICHT überspannen.
DAMIT IST DIE MONTAGE DES TORANTRIEBS ABGESCHLOSSEN.
INSTALLATION
Bei Überkopfarbeiten muss zum Schutz der Augen eine Schutzbrille getragen
werden.
Zur Vermeidung einer Beschädigung des Tors sind alle vorhandenen Sperren zu
deaktivieren.
Zur Vermeidung schwerer Verletzungen aufgrund von Verwicklungen sind alle an das
Tor angeschlossenen Seile und Ketten vor der Installation des Torantriebs
abzumontieren.
Die Installation dieses Produkts muss gemäß ZH1/494, VDE 0700 Teil 238 und VDE
0700 Teil 1 erfolgen. Sofern der vorhandene Raum dies erlaubt, wird empfohlen, den
Torantrieb in einer Höhe von mindestens 2,1m über dem Boden zu installieren.
Mittellinie des Garagentors
Mittellinie des Tors (1) markieren und von dieser ausgehend eine Linie bis zur Decke
(2) zeichnen.
Positionierung des Torantriebs
Tor (3) bis zum höchsten Punkt des Torwegs (1) öffnen. Über diesem Punkt 20mm
abmessen und diesen Punkt auf der Befestigungswand (2) markieren. Die Unterseite
der Schiene (4) sollte höchstens 20mm über dem höchsten Punkt des Torwegs (1)
liegen. HINWEIS: Befindet sich die Torfeder im Weg, wird die Anlage direkt über der
Feder installiert. Der Abstand zwischen dem höchsten Punkt auf dem Torweg und
der Schiene darf maximal 50mm sein. Er kann auch Null betragen, wenn der
Abstand zwischen Tor und Decke nur 30mm groß ist.
Aufhängen des Torantriebs
Deckenbefestigungen (1) so biegen, dass sie flach gegen die Decke aufliegen.
Abstand zwischen Sturzbefestigung und Schraubengewinde zur Montage der
Deckenbefestigungen (4) messen. Von der Befestigungswand ausgehend einen
Strich an der Decke bis zum Haltepunkt ziehen, da die Anlage entlang dieser Linie
montiert wird. Tor ganz öffnen, Torantrieb auf dem Tor ablegen.
Fügen Sie die Plattenkopfschrauben (A) etwa in 120mm Abstand zum Motorkopf in
die zusammengebaute Schiene (B) ein.Setzen Sie die Abhängeeisen in die
Plattenkopfschrauben ein und sichern Sie sie mit den entsprechenden Muttern (5).
Dabei drehen sich die Plattenkopfschrauben um 90Grad und haken sich in der
Schienenseite ein (C).
Bei Betondecken müssen Bohrlöcher mit 8mm Durchmesser in die Decke gebohrt
und Dübel (2) verwendet werden. Dann werden die Deckenbefestigungen mit
Sechskantholzschrauben (3) in der Decke befestigt. Bei Holzdecken werden
Bohrlöcher mit 4mm Durchmesser gebohrt und nur Sechskantholzschrauben (3)
verwendet.
13
12
11
10
9
8
7
6
5
2-D

Austausch der Lampe
Es kann eine Lampe bis zu max. 21 Watt eingesetzt werden. Hierzu Lampe (1) wie
in der Abbildung dargestellt in die Fassung (2) einschrauben. Mit dem Einschalten
des Antriebs wird auch die Antriebsbeleuchtung angeschaltet, welche sich nach 2
1/2 Minuten wieder abschaltet.
21
3-D
Test des Automatischen Sicherheitsrücklaufs
Der Automatische Sicherheitsrücklauf muss einem Test unterzogen werden.
Beim Kontakt mit einem am Boden befindlichen 40mm hohen Hindernis muss
das Garagentor zurückfahren. Eine nicht ordnungsgemäße Einstellung des
Torantriebs kann zu schweren Körperverletzungen aufgrund eines sich
schließenden Tores führen. Test einmal im Monat wiederholen und
gegebenenfalls erforderliche Änderungen vornehmen.
Vorgehensweise: Ein 40mm hohes Hindernis (1) unter dem Garagentor auf den
Boden legen. Tor nach unten fahren. Das Tor muss beim Kontakt mit dem
Hindernis zurückfahren. Wenn das Tor beim Kontakt anhält, fährt das Tor nicht weit
genug nach unten. In diesem Fall muss der Endschalter für Torposition
‚Geschlossen’ weiter ans Tor bewegt werden.
Fährt das Tor nach Kontakt mit dem 40mm hohen Hindernis zurück, Hindernis
entfernen und das Tor einmal komplett schließen und öffnen lassen. Das Tor darf
nicht zurückfahren, wenn es die Torposition ‚Geschlossen’ erreicht. Fährt es
dennoch zurück, muss der Endschalter eingestellt und der Sicherheitsrücklauf
erneut getestet werden.
Auf die Mitte des Tores 20kg auflegen und prüfen, dass das Tor höchstens 500mm
hochfährt.
DIESE BEDIENUNGSANLEITUNG UNBEDINGT AUFBEWAHREN
19
Installation der Lichtschranke – The Protector System
TM
(optional) – siehe Zubehör
Nach Installation und Einstellung des Torantriebs kann das Protector System TM
installiert werden. Die Installationsanleitung ist im Lieferumfang dieses Geräts
enthalten.
Mit dem optionalen Protector System TM wird sichergestellt, dass das Tor
offen ist bzw. bleibt, sobald sich Personen, insbesondere kleine Kinder, im
Torbereich befinden.
Mittels einer Lichtschranke wird ein sich schließendes Tor hochgefahren bzw. ein
offenes Tor am Schließen gehindert, wenn eine im Torbereich befindliche Person
den Sensorstrahl unterbricht. Das Sicherheitssystem empfiehlt sich insbesondere für
Familien mit kleinen Kindern.
Bedienung des Torantriebs:
Mit Hilfe folgender Geräte kann der Torantrieb aktiviert werden:
• Handsender: Drucktaster drücken, bis sich das Tor in Bewegung setzt.
• Beleuchteter Wandtaster (falls dieses Zubehör installiert ist): Drucktaster drücken,
bis sich das Tor in Bewegung setzt.
• Externer Schlüsselschalter oder drahtloses Codeschloss (falls dieses Zubehör
installiert ist).
Manuelles Öffnen des Tors:
Wenn möglich sollte das Tor ganz geschlossen sein. Schwache oder defekte Federn
können ein rasches Zufallen des offenen Tores verursachen, was zu Sachschaden
oder schwerem Personenschaden führen kann.
Durch Herunterziehen des Entriegelungsgriffs kann das Tor manuell geöffnet
werden. Zum erneuten automatischen Betrieb des Tors, Torantrieb wieder
einschalten.
Manuelle Entriegelung nicht zum Auf- bzw. Zuziehen des Tores verwenden.
Bei Betätigung des Torantriebs mittels Funksteuerung oder Wandtaster...
1. Schließt das Tor, wenn es ganz geöffnet war,
2. Öffnet das Tor, wenn es geschlossen war,
3. Stoppt das Tor, wenn es gerade öffnet oder schließt,
4. Bewegt sich das Tor in die entgegengesetzte Richtung der zuletzt vollzogenen
Bewegung, wenn es zum Teil geöffnet ist,
5. Fährt das Tor zurück in die offene Torposition, wenn es beim Schließvorgang auf
ein Hindernis stößt,
6. Fährt das Tor 1 Sekunde lang zurück, wenn es beim Öffnen auf ein Hindernis
trifft,
7. The Protector SystemTM (optional): Mittels einer Lichtschranke wird ein sich
schließendes Tor hochgefahren bzw. ein offenes Tor am Schließen gehindert,
wenn eine im Torbereich befindliche Person den Sensorstrahl unterbricht. Dieses
Sicherheitssystem EMPFIEHLT SICH INSBESONDERE für Familien mit kleinen
Kindern.
Programmierung weiterer Funksteuerungen
Der Torantrieb darf nur bedient werden, wenn die Bedienperson den gesamten
Torbereich einsehen kann, dieser frei von Hindernissen ist und der Torantrieb
ordnungsgemäß eingestellt ist. Niemand darf durch das Tor hindurchgehen,
solange es in Bewegung ist.
Der Empfänger und Handsender Ihres Garagentorantriebs sind auf einen
gemeinsamen Code programmiert. Beim Kauf einer zusätzlichen Funksteuerung
muss deren Code in den Torantrieb ‚eingelernt’ werden, damit der zusätzliche Code
akzeptiert wird.
So programmieren Sie den Empfänger auf zusätzliche Funksteuerungscodes:
1. Programmierungsschalter (1) seitlich am Antrieb drücken und loslassen. Die
grüne LED leuchtet 30 Sekunden lang ohne Unterbrechung.
2. Halten Sie den Drucktaster auf dem Handsender (2) 30 Sekunden lang gedrückt.
3. Drucktaster loslassen, sobald die Beleuchtung am Antrieb blinkt. Der Code ist
eingelernt. Ist die Lampe nicht installiert, sind zwei Klicktöne zu hören.
Zum Löschen aller Codes bzw. eines unerwünschten Codes aus dem Speicher
des Torantriebs, müssen in jedem Fall alle Codes gelöscht werden:
Programmierungsschalter (1) seitlich am Antrieb solange drücken, bis die
beleuchtete Einlernanzeige ausgeht (etwa 6 Sekunden). Damit sind alle zuvor
eingelernten Codes gelöscht. Jede von Ihnen gewünschte Funksteuerung muss neu
einprogrammiert werden.
20
Nach 5 direkt aufeinanderfolgenden Zyklen sollte zum Abkühlen des Torantriebs
eine 15minütige Pause gemacht werden.
Die Antriebsbeleuchtung schaltet sich in folg. Fällen ein: 1. erstes Anschalten des
Torantriebs, 2. Unterbrechung der Stromzufuhr, 3. bei jedem Einschalten des
Torantriebs.
Das Licht schaltet sich nach 2 1/2 Minuten wieder automatisch aus. Maximal
zulässige Leistung für die Lampe: 21 Watt.
Pflege des Torantriebs
Eine ordnungsgemäße Installation gewährleistet eine optimale Funktionalität des
Torantriebs bei minimalem Wartungsaufwand. Eine zusätzliche Schmierung ist nicht
erforderlich.
Endschalter- und Krafteinstellung: Diese Einstellungen müssen bei der
Installation des Antriebs geprüft und ordnungsgemäß durchgeführt werden. Hierzu
ist lediglich ein Schraubendreher erforderlich. Bedingt durch die Witterung können
beim Betrieb des Torantriebs geringfügige Änderungen auftreten, die durch eine
Neueinstellung behoben werden müssen. Dies kann insbesondere im ersten
Betriebsjahr passieren.
Die Anweisungen zur Endschalter- und Krafteinstellung (siehe Seite 2) sorgfältig
befolgen und nach jeder Neueinstellung den Automatischen
Sicherheitsrücklauf erneut testen.
Handsender: Damit der Torantrieb von mehreren Fahrzeugbesitzern bedient
werden kann, können Sie jederzeit zusätzliche Handsender hinzukaufen (siehe
Zubehör). Neue Handsender müssen in den Funkempfänger einprogrammiert
werden.
Batterie des Handsenders: Die Lithiumbatterien sind bis zu 5 Jahre lang
funktionsfähig. Verringert sich der Sendebereich, müssen die Batterien ausgetauscht
werden.
Batterie austauschen: Batterien mit Pluspol nach oben einlegen. Abdeckung durch
Einrasten an beiden Seiten wieder schließen. Leere Batterie nicht mit dem Hausmüll
entsorgen, sondern ordnungsgemäß in Batteriesammelstellen geben.
Wartung des Torantriebs:
Einmal monatlich:
• Automatischen Sicherheitsrücklauf erneut testen und falls notwendig neu
einstellen.
• Tor manuell bedienen. Bei nicht ausbalanciertem oder festsitzendem Tor wenden
Sie sich bitte an den Wartungsdienst.
• Vollständiges Öffnen bzw. Schließen des Tores überprüfen. Gegebenenfalls
Endschalter und/oder Kraft neu einstellen.
Zweimal jährlich:
• Kettenspannung überprüfen. Hierzu zunächst den Laufwagen vom Antrieb
trennen. Gegebenenfalls Kettenspannung anpassen.
Einmal jährlich:
Torrollen, Lager und Gelenke schmieren. Eine zusätzliche Schmierung des
Torantriebs ist nicht erforderlich. Torlaufschienen nicht fetten!
FEHLERBEHEBUNG
1. Torantrieb lässt sich mit Funksteuerung nicht anschalten.
• Ist der Antrieb an die Stromversorgung angeschlossen? Schaltet sich eine an die
Steckdose angeschlossene Lampe nicht an, Sicherung oder Überlastschalter
überprüfen. (Manche Steckdosen werden über einen Wandschalter
eingeschaltet.)
• Sind alle Torsperren deaktiviert? Siehe Sicherheitshinweise zur Installation auf
Seite 1.
• Betrieb mit neuer Batterie versuchen.
• Wenn Sie über zwei bzw. mehrere Handsender verfügen, von denen nur einer
funktioniert, Programmierung des Empfängers überprüfen (s. Abschnitt 21).
• Befindet sich Schnee oder Eis unter dem Tor? Dann ist das Tor möglicherweise
am Boden angefroren. Etwaige Hindernisse entfernen.
• Möglicherweise ist die Torfeder defekt. Diese muss durch einen Fachbetrieb
ausgetauscht werden.
2. Sendebereich des Handsenders ist zu gering.
• Ist eine Batterie eingelegt? Neue Batterie einlegen.
• Funksteuerung im Fahrzeug an einer anderen Stelle ausprobieren.
• Der Sendebereich verringert sich bei Metalltoren, Aluminium- oder
Metallverkleidungen.
3. Tor fährt ohne ersichtlichen Grund zurück und Antriebsbeleuchtung blinkt
nicht:
• Wird das Tor durch irgendetwas behindert? Manuelle Entriegelung ziehen und Tor
von Hand bedienen. Bei nicht ausbalanciertem oder festsitzendem Tor wenden
Sie sich bitte an den Wartungsdienst.
• Kraft neu programmieren.
• Eis oder Schnee im Schließbereich des Tores räumen.
• Fährt das Tor beim Erreichen der Torposition ‚Geschlossen’ zurück, muss der
Endschalter für diese Torposition eingestellt werden.
Nach Abschluss jeder Einstellung muss der Automatische Sicherheitsrücklauf
erneut getestet werden.
Ein gelegentlich erforderliches Nachstellen der Endschalter ist nicht ungewöhnlich.
Insbesondere durch die Witterung kann sich der Torweg verstellen.
4. Tor fährt ohne ersichtlichen Grund zurück und Licht der Bedientaste blinkt
5 Sekunden nach dem Rückfahren:
• Sofern installiert, muss das Protector SystemTM überprüft werden. Blinkt das Licht,
muss die Ausrichtung korrigiert werden.
5. Das Garagentor öffnet und schließt von selbst:
•(nur bei Tasten- oder Codesendern) Gibt es jemanden in der Nachbarschaft,
der/die einen Garagentorantrieb mit dem gleichen Code verwendet? Wenn ja,
eigenen Code ändern.
• Möglicherweise steckt die Fernbedienungstaste in der Position ON fest.

4-D
Ersatzteile/Zubehör
(1) 04665 Laufwagen mit Kette und Kabel
(2) 04765 Antriebseinheit
(3) 03465 Montagesatz
(4) 41B0668 Torbefestigung
(5) 09660 Sturzbefestigung
(6) 05765 Schienenstreben
(7) 06765 Schienenteile
(8) HE4331 Handsender
(9) HE1702 Entriegelung von Außen
(10) HE75 Wandschalter
Spezifikationen
Eingangsspannung . . . . . . . . . .230VAC 50/60Hz
Max. Zugkraft . . . . . . . . . . . . . . .600N
Leistung . . . . . . . . . . . . . . . . . . .85 Watt
Normale Drehkraft . . . . . . . . . . .3,0 Nm
Standby-Leistung . . . . . . . . . . . .9 Watt
Max. Torgewicht. . . . . . . . . . . . .60kg
Motor
Typ . . . . . . . . . . . . . . . . . . . . . .63:1 Schneckenradgetriebe
Spannung . . . . . . . . . . . . . . . . .24VDC
Antriebsmechanismus
Länge des Laufwegs . . . . . . . . .2,3 M
Geschwindigkeit . . . . . . . . . . . . .8 cm/sec
Beleuchtung . . . . . . . . . . . . . . . .24V 21 Watts
Sicherheit
Elektronisch . . . . . . . . . . . . . . . .Automatische Krafteinstellung
Elektrisch . . . . . . . . . . . . . . . . . .Thermische Sicherung im Trafo
Endschaltereinstellung . . . . . . . .Manuell
Abmessungen
Länge (insgesamt) . . . . . . . . . . .2,75 m
Erforderliche lichte Höhe . . . . . .30 mm
Hängendes Gewicht . . . . . . . . . .9kg
Empfängercoderegister
Billion Code . . . . . . . . . . . . . . . .12
Dip-Schalter . . . . . . . . . . . . . . . .1
Tastatur . . . . . . . . . . . . . . . . . . .1
Betriebsfrequenz . . . . . . . . . . . .433,92 MHz
24
Fehlerbehebung (Fortsetzung)
6. Tor schließt nicht vollständig:
Endschalter für Torposition ‚Geschlossen’ einstellen.
Nach jeder Einstellung der Torarmlänge oder des Endschalters für
Torposition‚
Geschlossen’ muss der Automatische Sicherheitsrücklauf erneut getestet
werden.
7. Das Tor öffnet sich zwar, schließt jedoch nicht:
• Sofern installiert, muss das Protector System™ überprüft werden. Blinkt das
Licht, muss die Ausrichtung korrigiert werden.
Nach Abschluss der Einstellung muss der Automatische Sicherheitsrücklauf
erneut getestet werden.
8. Antriebsbeleuchtung schaltet sich nicht an:
Lampe austauschen (max. Leistung: 21 Watt).
9. Antriebsbeleuchtung schaltet sich nicht aus:
Platine defekt.
10. Motor brummt kurz, funktioniert dann jedoch nicht:
• Garagentorfedern sind defekt. Tor schließen und mittels Ziehen am Griff den
Laufwagen vom Antrieb trennen (manuelle Entriegelung). Tor von Hand öffnen
und schließen. Ist das Tor ordnungsgemäß ausbalanciert, wird es an jedem
Punkt des Torweges allein durch die Torfedern gehalten. Ist dies nicht der Fall,
wenden Sie sich an Ihren Wartungsdienst.
• Tritt dieses Problem bei der ersten Inbetriebnahme des Torantriebs auf, ist das
Tor möglicherweise gesperrt. Torsperre deaktivieren.
11. Torantrieb startet wegen Stromausfall nicht:
• Durch Ziehen am Griff Laufwagen vom Antrieb trennen (manuelle Entriegelung).
Das Tor kann nun von Hand geöffnet und geschlossen werden. Wird der
Torantrieb erneut aktiviert, schaltet sich auch der Laufwagen wieder ein.
• Sofern installiert, wird der Laufwagen bei Stromausfall mit Hilfe einer Externen
Notentriegelung von außerhalb der Garage vom Antrieb getrennt.
Anschluss Beleuchteter Wandtaster (optional)
Alle an der Wand montierten Schalter oder Taster müssen in Sichtweite des
Tores außerhalb des Tor- oder Torschienenbereichs auf einer Höhe von 1,5m
installiert werden. Neben diesen Schaltern ist das Warnschild zum Schutze
von Kindern anzubringen.
Auf der Rückseite des Schalters (2) befinden sich zwei Schraubklemmen (1). Vom
Klingeldraht (4) wird die Isolierung bis zu ca. 6mm abgezogen. Drähte weit genug
voneinander trennen, sodass der weiß-rote Draht an die eine Schraubklemme (1)
und der weiße Draht an die andere Schraubklemme (1) angeschlossen werden
kann.
Beleuchteter Wandtaster: Mit den mitgelieferten Blechschrauben (3) an eine
Innenwand der Garage montierten. Bei Trocken- oder Betonwänden zuvor Löcher
mit 4mm Durchmesser bohren und Dübel (6) verwenden. Die Montage neben dem
Garagenseiteneingang außerhalb der Reichweite von Kindern wird empfohlen.
Klingeldraht an der Wand entlang über die Decke bis zum Torantrieb führen. Zur
Befestigung des Drahts Nagelschellen (5) verwenden.
Die Anschlussklemmen (7) links am Antrieb befinden sich in der Vertiefung neben
dem Einlernschalter. Klingeldraht wie folgt in die Öffnungen dieser Klemmen
anschließen: rot-weiß an rot und weiß an weiß.
Installation der Notentriegelung
Achtung: Das Stahlseil oder Bowdenzug darf nicht gespannt werden,
weil dadurch die Entriegelung ausgelöst werden kann.
1. Fädeln Sie das Stahlseil durch den vorgesehenen Platz am
Entriegelungshebel des Laufwagens. (Abb. 23b)
2. Obere und untere Adapterplatten befestigen. Zur Befestigung der
oberen Plattewird die obere Schraube aus der Torarmverbindung
verwendet. (Abb.23 b+d)
3. Bohren (4,5mm) und Verschrauben der Griffverlängerung
(Bohrungsabstand:20mm) (Abb.23d)
4. Hülsen auf dem Bowdenzug aufsetzen. (Abb.23a)
5. Bowdenzug einfädeln, gegebenenfalls kürzen.
6. Stahlseil komplett einfädeln.
7. Klemmnippel ab Stahlseil befestigen (Abb.23d)
8. Testen Sie die Einstellung und setzen Sie den Kablebinder (Abb.23a)
23
22
114A3360B - DE

1-F
Veuillez tout d'abord lire ces règles de sécurité importantes
ATTENTION : Si votre garage n'a pas de porte de service, il faut installer un système extérieur de déverrouillage rapide. Cet accessoire permet de manœuvrer
manuellement la porte du garage depuis l'extérieur en cas de coupure de courant.
La porte du garage doit toujours être bien équilibrée. Toute porte qui
bloque ou reste coincé doit être immédiatement réparée. Les portes,
ressorts de porte, câbles, poulies, crochets et tout le matériel sont
soumis à des tensions extrêmes et peuvent provoquer de graves
blessures corporelles. N’essayez pas de desserrer, déplacer ou régler
ces pièces soi-même, mais faire appel à un spécialiste.
Ne portez pas de bagues, de montre ou de vêtements amples pour
installer ou réparer un ouvre-porte de porte de garage.
Afin d'éviter tout risque blessures importantes en s'emmêlant dans les
cordes ou chaînes, retirez toutes les cordes et chaînes reliées à la
porte avant d'installer l'ouvre-porte de garage.
Les câbles électriques doivent être posés conformément aux
prescriptions locales en matière d'installations électriques et de
construction. Cet appareil accomplit la classe de protection 2 et ne
nécessite aucune prise de terre.
Les portes légères en fibre de verre, en aluminium ou en acier doivent
être considérablement renforcées afin d'éviter tout risque
d'endommagement. La meilleure solution consiste à s'adresser au
fabricant de votre porte de garage pour lui demander un kit de renfort
en vue de l'installation d'un ouvre-porte motorisé.
Le test du système d'inversion de sécurité est très important. Lors d'un
contact avec un obstacle haut de 50 mm placé sur le sol du garage, la
porte DOIT inverser son mouvement. Si l'ouvre-porte n'est pas réglé
correctement, la porte de garage peut provoquer de graves blessures
en se fermant. La vérification de l'inversion et les réglages qui en
résultent éventuellement doivent être exécutés une fois par mois
Cette unité ne doit pas être installée dans un endroit humide ou exposé
à la pluie.
La porte ne doit pas empiéter sur une zone de passage de public
durant son fonctionnement.
Fixez l’étiquette d'avertissement pour les enfants à côté du bouton
lumineux de commande de la porte pour rappeler comment utiliser
l'unité en toute sécurité.
Déverrouillez tous les verrous de porte afin d’éviter d’endommager la
porte.
Tous les boutons de commande (le cas échéant) DOIVENT être situés
à un endroit depuis lequel la porte est bien visible, mais hors de portée
des enfants. Interdisez aux enfants d’utiliser le(s) bouton(s) ou la(es)
télécommande(s). Une mauvaise utilisation de la commande
d’ouverture peut engendrer de graves blessures corporelles.
Actionnez la commande d’ouverture UNIQUEMENT quand la porte est
complètement visible et non obstruée et que l'ouvre-porte est
correctement réglé. Personne ne doit entrer ou sortir pendant lorsque
la porte est en mouvement. Interdisez aux enfants de jouer près de la
porte.
Utilisez le déverrouillage mécanique uniquement pour déclencher le
chariot et, si possible, UNIQUEMENT lorsque la porte est fermée. Ne
pas utiliser la poignée rouge pour ouvrir ou fermer la porte.
Débrancher l'alimentation électrique de la porte du garage avant toute
intervention de réparation ou la dépose des couvercles.
Ce produit comporte un transformateur et un câble d'alimentation
électrique spéciaux qui, en cas d'endommagement, DOIVENT être
remplacés par un transformateur fourni par votre distributeur agréé
CWI et adaptés par un spécialiste.
CONSERVEZ CES INSTRUCTIONS
Sommaire
Consignes de sécurité 1
Avant de commencer 1
Types de portes 1 1
Outils nécessaires 1 2
Matériel fourni 1 3
Installation terminée 1 4
Montage 2 5 - 10
Installation 2 11 - 17
Réglage 3 18 - 20
Test du système d'inversion de sécurité 3 19
Installation du Protector System™
(en option) 3
Programmation de la télécommande 3 20
Remplacement de l'ampoule 3 21
Fonctionnement de votre ouvre-porte 3
Entretien de votre ouvre-porte 3
Maintenance de votre ouvre-porte 3
En cas de problèmes 3 - 4
Câblage du bouton lumineux de
commande de porte (en option) 4 22
Installation du dispositif de déverrouillage
extérieur rapide 4 23
Accessoires/Pièces de rechange 4 24
Caractéristiques techniques 4
Page Illustration(s)
Types de portes
A. Portes d'une seule pièce avec glissière uniquement horizontale
B. Portes sectionnelles avec glissière courbe
REMARQUE : L'unité ne peut pas fonctionner en liaison avec des portes d'une seule
pièce à glissière horizontale et verticale, des portes à deux battants ou des portes à
auvent.
1
MATERIEL DE MONTAGE
1. Vis à tête plate 6 mm (2)
2. Boulon de chariot de 8 mm (1)
3. Poulie de câble (1)
4. Goupille (1)
5. Ecrou de blocage de 8 mm (1)
6. Support de poulie (1)
Ces pictogrammes ont valeur D'AVERTISSEMENT, car leur non-respect peut entraîner un risque de blessures corporelles ou de dommages
matériels. Veuillez lire attentivement ces avertissements.
Cet ouvre-porte de garage est conçu et testé de manière à apporter une sécurité de service appropriée sous réserve d'être installé et utilisé
strictement selon les règles de sécurité suivantes.
Le non-respect des règles de sécurité suivantes peut provoquer de sérieux dommages corporels ou matériels.
MATERIEL D'INSTALLATION
7. Ecrou de 6 mm (6)
8. Cheville pour béton (4)
9. Boulon de 6 mm (4)
10. Vis autoserrante de 6 mm (4)
11. Boulon six pans de 6 mm (4)
12. Clips pour fils (3)
Avant de commencer
1. Examiner le mur ou le plafond au-dessus de la porte du garage. La ferrure avant
DOIT être parfaitement et solidement ancrée dans la structure du garage.
2. Le plafond de votre garage comporte-t-il un habillage de finition ? Si c'est le cas,
il se peut qu'il faille prévoir un support et du matériel de fixation supplémentaire
(non fournis).
3. Le garage comporte-t-il une porte d'accès en plus de la porte du garage
proprement dite ? Dans le cas contraire, il faut impérativement prévoir un
déverrouillage rapide de l'extérieur, proposé parmi la gamme d'accessoires.
Matériel fourni
3
INSTALLATION TERMINÉE
Au fur et à mesure du déroulement de l'assemblage, de l'installation et des
procédures de réglage décrites dans le présent manuel, il peut être utile de se
référer à cette illustration présentant l'installation terminée.
4
(1) Support de poulie de câble
(2) Chariot
(3) Ensemble chaîne/câble
(4) Glissière
(5) Support suspendu
(6) Cordon d'alimentation
(7) Motorisation de porte
(8) Réflecteur
(9) Déverrouillage manuel
Corde et poignée
(10) Bras de porte
(11) Ferrure de porte
(12) Ferrure avant
Outils nécessaires pour l'installation
2

Montage de la ferrure avant
Fermer la porte en soutenant la ferrure avant.
A. Méthode recommandée :
Repérer la ligne de centrage vertical (4) et le point repéré à l'étape 13.
Positionner l'extrémité de la ferrure avant (1) au-dessus de ce point. Tracer les
trous de fixation de la ferrure avant (5) sur le mur. Pour des murs en béton,
percer des trous de 8 mm, mettre en place les chevilles (2) et fixer la ferrure
avant sur le mur avant à l'aide de vis (3). Pour des murs en bois, percer des trous
de 4 mm et fixer la ferrure avant à l'aide des vis (3).
B. Si nécessaire :
Repérer la ligne de centrage sur le plafond (4), centrer la ferrure avant sur cette
ligne. Tracer et percer des trous de fixation comme décrit au point A pour les
murs en béton ou en bois.
Serrer à fond tous les boulons et écrous.
Fixation de la ferrure de porte
A. Positionner la ferrure de porte (2) sur le haut de la porte (3) et la centrer par
rapport à la ligne de centrage verticale (1). Tracer les deux trous supérieurs à
l'arrière. Percer à 4 mm.
B. Tracer les deux trous supérieurs à l'avant. Percer à 4 mm. Fixer la ferrure de
porte (2) en haut de la porte (3) à l'aide des vis (4).
REMARQUE : Pour les portes Hörmann ou certains autres types de portes, il est
recommandé de placer deux vis (5) dans les trous inférieurs à l'avant (vis non
fournies).
Raccordement du bras de porte au chariot
A. Méthode recommandée :
Débrancher le chariot en appuyant sur la poignée rouge et en la faisant coulisser
vers la porte. La porte étant fermée, raccorder le bras de porte rectiligne (5) au
chariot (4) avec l'écrou (3) et serrer avec l'écrou (1). Raccorder le bras de porte
courbe (2) à la ferrure de porte à l'aide du boulon (3). Aligner les bras de porte
rectiligne et courbe en les fixer avec deux boulons (3) et écrous (1) espacés de 2
trous. Si le bras rectiligne est trop long, couper son extrémité.
B. Lorsqu'il faut prévoir une course spéciale :
La porte étant fermée, raccorder le bras de porte courbe (2) à la ferrure de porte
à l'aide du boulon (3) et serrer avec l'écrou (1). Soulever le bras de porte courbe
(2) jusqu'à ce qu'il soit au contact du chariot, raccorder le bras de porte au chariot
à l'aide du boulon (3) et le bloquer à l'aide de l'écrou (1).
Raccordement de l'alimentation électrique
Afin de ne pas rencontrer de problèmes d'installation, ne pas faire fonctionner
l'ouvre-porte de garage avant qu'on vous le demande dans les présentes
instructions.
Brancher l'ouvre-porte sur les raccordements électriques conformément aux
prescriptions de branchement locales. Lorsque l'alimentation est branchée, la
lumière de l'ouvre-porte s'allume et reste allumée pendant 2 1/2 minutes.
Fixation des détecteurs de fin de course
REMARQUE: Les fins de course doivent être installés comme indiqué sur la figure.
En cas de montage incorrect, l'unité ne pourra pas fonctionner correctement.
Fermer la porte de garage à la main. Déterminer la position du fin de course de
fermeture (1) (fil long) en alignant le milieu du chariot et le milieu du fin de course.
Les fins de course sont actionnés par un aimant situé dans le chariot intérieur.
Engager la nervure inférieure (5) du fin de course (1) dans la lèvre inférieure de la
glissière (7). Engager la nervure supérieure (4) sous la lèvre supérieure de la
glissière (6). Soulever le fin de course vers la lèvre supérieure de la glissière et
serrer la vis (8) pour fixer le fin de course de fermeture. Ouvrir la porte du garage à
la main jusqu'en position d'ouverture complète. Tirer la poignée rouge pour ouvrir la
porte au-delà du chariot intérieur. Déterminer la position du fin de course d'ouverture
(3) (fil court) en alignant le milieu du chariot et le milieu du fin de course.
Engager la nervure inférieure (5) du fin de course (1) dans la lèvre inférieure de la
glissière (7). Engager la nervure supérieure (4) sous la lèvre supérieure de la
glissière (6). Soulever le fin de course vers la lèvre supérieure de la glissière et
serrer la vis (8) pour fixer le fin de course d'ouverture.
Faire passer les fils des fins de course (9) dans la goulotte supérieure de la glissière
(10). Fixer les fils avec les clips correspondants. Les fils doivent être fixés de sorte à
ne pas gêner le déplacement du chariot. Actionner la télécommande. L'ouvre-porte
se mettra alors en marche et renclenchera la porte automatiquement.
Faire fonctionner l'ouvre-porte pendant 2 cycles complets. En cas d'inversion du
sens au milieu de la course, passer au point "Réglage de la force". Régler les fins de
course de sorte à ce que la porte s'ouvre et se ferme complètement sans inversion
du sens.
Réglage de la force
La force est programmée pour permettre le fonctionnement en liaison avec la plupart
des portes. Toutefois, s'il n'a pas été possible de définir les limites de course ou en
cas d'inversion du sens de la porte en cours de fonctionnement normal, procéder
comme suit : repérer le bouton de programme (1) sur le panneau latéral de gauche
de l'unité (2). Appuyer deux fois sur le bouton de programme pour faire passer l'unité
en mode de réglage automatique de la force. La DEL verte clignote alors lentement.
Actionner l'ouvre-porte à l'aide de la télécommande et faire fonctionner l'unité jusqu'à
la limite d'ouverture. Actionner à nouveau l'unité pour l'amener à la limite de
fermeture. La porte doit effectuer un cycle d'ouverture/fermeture complet pour
permettre le réglage correct de la force. Si l'unité s'arrête avant d'avoir atteint la
limite d'ouverture ou de fermeture, répéter l'opération. La DEL verte arrête de
clignoter lorsque l'apprentissage de la force est achevé.
18
17
16
15
14
PARTIE MONTAGE
Assemblage de la glissière
Positionner les éléments de glissière (1) sur une surface plane en vue de leur
assemblage. Tenir compte de la nervure sur les éléments de glissière (4). Ces
nervures DOIVENT être alignées pour permettre l'assemblage correct de la glissière.
Les trois éléments de glissière sont interchangeables. Introduire les réglettes (2)
dans les fentes sur les côtés du rail. S'assurer que les petits ergots (3) sur les
réglettes soient dirigés vers le haut de la glissière. Raccorder la glissière en faisant
coulisser l'autre extrémité des réglettes dans l'élément de glissière suivant. Veiller à
ce que les nervures en relief (4) soient alignées. Taper la glissière assemblée (5) sur
un morceau de bois (6) jusqu'à ce que les éléments soient parfaitement emboîtés.
Répéter l'opération pour le dernier élément de la glissière.
Assemblage du support de poulie de câble
Introduire le boulon (1) à travers le trou carré dans le support de poulie (4). Sortir du
carton l'ensemble chaîne/câble (3). Faire passer le câble autour de la poulie (2) et
introduire la poulie dans le support (REMARQUE : Veiller à ce que le support soit
monté dans la position indiquée). Introduire la goupille (5) à travers les trous dans le
support de poulie et la poulie. REMARQUE : Le chariot avec l'aimant (6) DOIT être
installé dans la position indiquée.
Introduction de la chaîne/du câble dans la glissière
Introduire le support de poulie (1) dans la glissière assemblée (3) en veillant à
respecter la position indiquée sur la figure. Repousser le support de poulie vers
l'avant de la glissière et introduire le chariot intérieur (2) dans la glissière. L'aimant
(4) DOIT être positionné comme indiqué sur la figure, sinon l'unité ne fonctionnera
pas correctement.
Fixation du chariot sur la glissière
Retourner la glissière. Introduire le chariot extérieur (1) dans la glissière assemblée
(2) en veillant à ce que l'extrémité avec le trou pour le bras de porte (3) soit dirigée
vers la porte (4). Pousser le chariot extérieur vers le bas de la glissière jusqu'à ce
qu'il s'engage dans le chariot intérieur.
Fixation du rail sur l'unité
Retourner la glissière. Engager la chaîne sur le pignon d'entraînement (1). Faire
coulisser la glissière (2) en direction de l'unité et l'engager dans les fentes au
sommet de l'unité. Repousser le support de poulie de câble de sorte que la chaîne
soit tendue sur le pignon. La chaîne DOIT engrener sur les dents du pignon
d'entraînement.
Fixation de la ferrure avant
Retourner la glissière et l'unité. Repousser le support de poulie de câble (2) vers
l'extrémité avant de la glissière (3). Veiller à ce que la chaîne ne saute pas au niveau
du pignon d'entraînement ou ne se torde pas. Introduire le boulon (5) dans la ferrure
avant (1). Resserrez l'écrou de manière à ce que la chaîne ne tombe pas en-
dessous du rail. NE pas surtendre la chaîne.
L'ASSEMBLAGE DE VOTRE MOTORISATION DE PORTE EST
DESORMAIS TERMINE.
PARTIE INSTALLATION
Lors des travaux avec les bras au-dessus de la tête, porter des lunettes de
protection afin d'éviter tout risque de blessure.
Déverrouillez tous les verrous existants afin d'éviter d'endommager la porte du
garage. Pour éviter de sérieuses blessures en s'emmêlant dans les cordes ou
chaînes, retirez toutes les cordes et chaînes reliées à la porte avant d’installer
l'ouvre-porte. L'installation de ce produit doit satisfaire aux prescriptions ZH1/494,
VDE 0700 partie 238 et VDE 0700 partie 1. Il est recommandé d'installer l'ouvre-
porte de garage à une hauteur minimale de 2,1 m du sol – ou plus si la place le
permet.
Déterminer le milieu du garage
Marquer le milieu de la porte (1). Prolonger le trait au plafond (2).
Positionnement de l'ouvre-porte
Ouvrir la porte (3) jusqu'à son point de déplacement le plus haut (1). Mesurer 20 mm
au-dessus de ce point et reporter cette cote sur le mur frontal (2). Le bas de la
glissière (4) ne doit pas être situé à plus de 20 mm au-dessus du point de
déplacement le plus haut de la porte (1). REMARQUE : Si le ressort de la porte est
sur le trajet, installer l'unité directement au-dessus du ressort. La distance entre le
point de déplacement le plus haut de la porte et la glissière ne doit pas dépasser
50 mm et peut être nul lorsque la distance entre la porte et le plafond n'est que
de 30 mm.
Fixation de l'ouvre-porte
Tordre les pattes (1) de sorte qu'elles appliquent à plat contre le plafond. Mesurer la
distance entre la ferrure avant et les boulons de fixation des pattes de montage au
plafond. Reporter cette longueur sur le plafond à partir du mur avant ; ce point
correspond à la position de montage de l'unité. Amener la porte en position
d'ouverture maximale et poser l'ouvre-porte dessus. Insérez la vis à tête plate (A)
dans le rail monté (B) à environ 120mm de la tête moteur. Placez les suspentes sur
les vis à tête plate et fixez-les à l’aide des écrous adéquats (5). Les vis à tête plate
tournent alors à 90° et viennent s’enclencher dans les glissières latérales du rail (C).
Pour les plafonds en béton, percer des trous de 8 mm et mettre en place les
chevilles (2). Fixer les pattes au plafond à l'aide des vis (3). Pour les plafonds en
bois, percer des trous de 4 mm et fixer les pattes à l'aide des vis (3).
13
12
11
10
9
8
7
6
5
2-F

Replacement de l'ampoule de la lampe
Remplacer l'ampoule de la lampe (1) par une ampoule d'une puissance maxi de 21
watt. Introduire l'ampoule dans la douille (2) comme indiqué. La lampe s'allume et
reste allumée pendant 2 1/2 minutes lorsque l'alimentation est raccordée. Elle
s'éteint au bout de 2 1/2 minutes.
21
3-F
Test du système d'inversion de sécurité
Le test du système d'inversion de sécurité est important. Le mouvement de la
porte de garage DOIT s'inverser en cas de contact avec un obstacle de 40 mm
posé à plat sur le sol. Si l'ouvre-porte n'est pas réglé correctement, la porte
de garage peut provoquer de graves blessures en se fermant. La vérification
de l'inversion et les réglages qui en résultent éventuellement doivent être
exécutés une fois par mois.
Procédure : Placer un obstacle de 40 mm (1) à plat sur le sol sous la porte du
garage. Actionner la porte dans le sens de fermeture. Le mouvement de la porte
doit s'inverser dès que la porte rencontre l'obstacle. Le fait que la porte s'arrête sur
l'obstacle indique qu'elle ne va pas suffisamment bas dans le sens de la fermeture.
Déplacer la limite de fermeture plus près de la porte.
Si le mouvement de la porte s'inverse au contact de l'obstacle de 40 mm, retirer
l'obstacle et faire parcourir un cycle complet à l'ouvre-porte. Le mouvement de la
porte ne doit pas s'inverser en position fermée. Sinon, régler la limite et répéter le
test d'inversion de sécurité.
Placer 20 kg au centre de la porte et s'assurer que la porte ne se déplacera pas de
plus de 500 mm.
CONSERVEZ CES INSTRUCTIONS
19
Installation du Protector System™
(en option) – (voir accessoires)
Après l'installation et le réglage de l'ouvre-porte, il est possible d'installer le
Protector System™ proposé parmi les accessoires. Les instructions
correspondantes sont jointes à ce dispositif optionnel.
Le Protector System™ offre une sécurité supplémentaire contre le risque de
coincement de jeunes enfants sous une porte de garage.
Ce système fait appel à un faisceau invisible qui, lorsqu'il est interrompu, provoque
l'ouverture d'une porte en cours de fermeture ou empêche la fermeture d'une porte
en cours d'ouverture. Ce dispositif est fortement recommandé pour toutes les
personnes ayant de jeunes enfants.
Fonctionnement de votre ouvre-porte
Votre ouvre-porte peut être actionné par n'importe lequel des éléments suivants :
• La télécommande. Enfoncer le bouton jusqu'à ce que la porte démarre.
• Le bouton lumineux de commande (le cas échéant). Abaisser le bouton jusqu'à
ce que la porte démarre.
• La serrure extérieure ou le système Keyless Entry (le cas échéant).
Ouverture manuelle de la porte :
La porte doit être fermée complètement si possible. Un ressort faible ou cassé peut
provoque la retombée rapide de la porte. Ceci peut entraîner un important risque
de blessures corporelles.
La porte peut être ouverte à la main en tirant vers le bas la poignée de
déverrouillage. Pour reconnecter la porte, il suffit d'activer l'unité.
Ne pas utiliser la poignée de déverrouillage manuel pour ouvrir ou fermer la
porte.
Lorsque l'ouvre-porte est activé par la télécommande ou par le bouton de
commande de porte :
1. Si la porte est entièrement ouverte, elle va se fermer.
2. Si la porte est fermée, elle va s'ouvrir.
3. Lors de l'ouverture ou de la fermeture, la porte va s'arrêter.
4. Si la porte est partiellement ouverte, elle va se déplacer en sens inverse du
dernier mouvement effectué.
5. Si la porte rencontre un obstacle durant la fermeture, le mouvement va s'inverser
dans le sens de l'ouverture.
6. Si la porte rencontre un obstacle durant l'ouverture, le mouvement va s'inverser
pendant 1 seconde.
Programmation des télécommandes
Actionnez la commande d’ouverture UNIQUEMENT quand la porte est
complètement visible et non obstruée et que l'ouvre-porte est correctement
réglé. Personne ne doit entrer ou sortir pendant lorsque la porte est en
mouvement.
Votre ouvre-porte de garage et la télécommande sont réglés sur le même code. Si
vous achetez des télécommandes supplémentaires, il faut programmer l'ouvre-porte
pour qu'il accepte le nouveaux code de télécommande.
Pour programmer le récepteur en fonction des codes des télécommandes
additionnelles :
1. Actionner et relâcher le bouton de programme sur le côté de l'unité (1). La DEL
verte s'allume en continu pendant 30 secondes.
2. Dans un délai de 30 secondes, actionner et maintenir enfoncé le bouton de la
télécommande (2).
3. Relâcher le bouton lorsque la lampe d'unité moteur clignote. Le code est
mémorisé. Si l'ampoule de la lampe n'est pas montée, la procédure est signalée
pas deux clics audibles.
Pour effacer tous les codes de la mémoire de l'unité moteur ou pour
désactiver toute télécommande indésirable, il faut tout d'abord effacer tous les
codes :
Appuyer sur le bouton de programme (1) sur l'unité moteur et le maintenir enfoncé
jusqu'à ce que le témoin d'apprentissage s'éteigne (environ 6 secondes). Tous les
codes précédents sont désormais effacés. Reprogrammer chaque télécommande
ou commande sans clé que vous souhaitez utiliser.
20
7. Le Protector System™ en option fait appel à un faisceau invisible qui, lorsqu'il est
interrompu, provoque l'ouverture d'une porte en cours de fermeture ou empêche
la fermeture d'une porte en cours d'ouverture. Ce dispositif est FORTEMENT
RECOMMANDE pour toutes les personnes ayant de jeunes enfants.
Veiller à laisser le moteur refroidir pendant 15 minutes après 5 fonctionnements
consécutifs de l'ouvre-porte.
La lampe de l'ouvre-porte s'allume : 1. lors du branchement initial de l'ouvre-porte,
2. lorsque l'alimentation est coupée, 3. lors de l'activation de l'ouvre-porte.
La lampe s'éteint automatiquement après 2 1/2 minutes. La puissance maxi de
l'ampoule est de 21 Watts.
Entretien de votre ouvre-porte
Lorsqu'il est correctement installé, l'ouvre-porte garantit des performances élevées
pour un minimum d'entretien. Il ne nécessite pas de lubrification supplémentaire.
Réglages des limites et de la force : ces réglages doivent être contrôlés et
réalisés avec soin lors de l'installation de l'ouvre-porte. Le seul outil nécessaire est
un tournevis. Les facteurs climatiques peuvent modifier légèrement le
fonctionnement de la porte et rendre nécessaires de nouveaux réglages, en
particulier durant la première année de service.
Se reporter à la procédure de réglage des limites et de la force décrits page 2.
Suivre soigneusement les opérations et répéter le test d'inversion de sécurité
après chaque réglage.
Télécommande : il est possible d'acheter des télécommandes additionnelles pour
tous les véhicules utilisant le garage considéré. Se reporter au point "Accessoires".
Le récepteur doit être programmé de sorte à fonctionner avec toutes les nouvelles
télécommandes.
Pile de la télécommande : la durée de vie des piles au lithium est normalement de
5 ans. En cas de baisse de la portée de la télécommande, remplacer la pile.
Pour remplacer la pile : introduire les piles avec le plus vers le haut. Pour remettre
en place le couvercle, ver, appuyer sur la fermeture des deux côtés. Ne pas jeter la
pile usagée à la poubelle, mais la déposer dans un centre de collecte approprié.
Maintenance de votre ouvre-porte
Quand l’ouvre-porte est installé correctement il fonctionne parfaitement avec un
minimum d’entretien. Il n’a pas besoin de lubrification supplémentaire.
Ajustages d’extensions de va-et-vient et de force: Ces ajustages doivent être
vérifiés et effectués correctement lors de l’installation de l’ouvre-porte. Seul un
tournevis est nécessaire. Les conditions météorologiques peuvent provoquer des
changements mineurs dans le fonctionnement de la porte, qui nécessitent des
réajustages, en particulier durant la première année de fonctionnement.
Référez-vous aux ajustages d’extensions de va-et-vient et de force page 6. Suivez
soigneusement les instructions et refaites la vérification d’inversement de
sécurité après chaque ajustage.
EN CAS DE PROBLEMES
1. L'ouvre-porte ne fonctionne pas en liaison avec la télécommande :
• L'alimentation électrique de l'ouvre-porte est elle en service ? Raccorder une
lampe à l'alimentation. Si elle ne s'allume pas, contrôler la boîte à fusible ou le
coupe-circuit. (certaines alimentations sont commandées par un interrupteur
mural).
• Avez-vous déverrouillé tous les verrous de la porte ? Relire l'avertissement des
instructions d'installation, page 1.
• Essayer avec une nouvelle pile.
• Si vous avez au moins deux télécommandes et que seule l'une d'entre elles
fonctionne, se reporter aux procédures de programmation du récepteur, point 21.
• Y a t'il une accumulation de glace ou de la neige sous la porte ? Il se peut que la
porte soit soudée au sol par le gel. Enlever tous les éléments susceptibles de
bloquer la porte.
• Le ressort de la porte peut être cassé. Le faire remplacer par un professionnel.
2. La portée de la télécommande est réduite :
• La pile est-elle en place ? Essayer avec une nouvelle pile.
• Changer l'emplacement de la télécommande sur la voiture.
• Le métal de la porte, l'isolation de la face arrière de la porte ou la présence d'un
revêtement latéral métallique réduisent la portée de la transmission.
3. Le mouvement de la porte s'inverse sans raison apparente et la lampe de
l'ouvre-porte ne clignote pas :
• Y a t'il un obstacle sur le trajet de la porte ? Tirer la poignée de déverrouillage
manuel. Ouvrir manuellement la porte. Si elle n'est pas correctement équilibrée
ou si elle coince, contactez un technicien spécialisé
• Reprogrammer la force.
• Enlever l'éventuelle glace ou neige sur le sol du garage à l'endroit de la
fermeture de la porte.
• Si le mouvement de la porte s'inverse en position entière fermée, régler la limite
de fermeture.
Répéter le test d'inversion de sécurité une fois que le réglage est terminé.
Il est normal de devoir régler les limites de temps en temps. Les conditions
climatiques, notamment, peuvent influer sur la course de la porte.
4. Le mouvement de la porte s'inverse sans raison apparente et la lampe du
bouton de commande de la porte clignote pendant 5 secondes après
l'inversion :
• Contrôler le Protector System™ (le cas échéant). Si la lampe clignote, rectifier
l'alignement.
5. La porte du garage s'ouvre et se ferme toute seule :
• (uniquement avec clavier ou transmetteur avec interrupteur à code). Avez-vous
un voisin avec une porte de garage utilisant le même code ? Modifiez votre code.
• S'assurer que le poussoir n'est pas bloqué en position ON.

4-F
Pièces de rechange/Accessoires
(1) 04665 Chariot avec ensemble chaîne/câble
(2) 04765 Tête seule
(3) 03465 Sac de matériel
(4) 41B0668 Ferrure de porte
(5) 09660 Ferrure avant
(6) 05765 Matériel d'assemblage de la glissière
(7) 06765 Sections de glissière
(8) HE4331 Télécommandes
(9) HE1702 Déverrouillage extérieur rapide
(10) HE75 Bouton lumineux de commande de porte
Caractéristiques techniques
POUR UTILISATION DANS LA C.E.
Tension d'entrée . . . . . . . . . . . . . . . . . . . .230 V CA 50/60 Hz
Force de traction maxi . . . . . . . . . . . . . . .600 N
Puissance . . . . . . . . . . . . . . . . . . . . . . . . .85 W
Couple nominal . . . . . . . . . . . . . . . . . . . . .3,0 Nm
Puissance en mode stand-by . . . . . . . . . .9 Watts
Poids maxi de la porte . . . . . . . . . . . . . . .60 kg
Moteur
Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63:1 Réducteur à vis
Tension . . . . . . . . . . . . . . . . . . . . . . . . . . .24 V CC
Mécanisme d'entraînement
Course . . . . . . . . . . . . . . . . . . . . . . . . . . .2,3 m
Vitesse de déplacement . . . . . . . . . . . . . .8 cm/sec
Lampe . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 V 21 Watts
Sécurités
Electronique . . . . . . . . . . . . . . . . . . . . . . .Réglage automatique de la force
Electrique . . . . . . . . . . . . . . . . . . . . . . . . .Thermofusible dans le transformateur
Réglage des limites . . . . . . . . . . . . . . . . .Manuel
Dimensions
Longueur (hors-tout) . . . . . . . . . . . . . . . . .2,75 m
Dégagement nécessaire . . . . . . . . . . . . . .30 mm
Poids suspendu . . . . . . . . . . . . . . . . . . . .9 kg
Registres de codes du récepteur
Billion Code . . . . . . . . . . . . . . . . . . . . . . . .12
Commutateur multiple . . . . . . . . . . . . . . . .1
Clavier . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Fréquence de fonctionnement . . . . . . . . .433,92 MHz
24
En cas de problèmes (suite)
6. La porte ne se ferme pas complètement :
Régler la limite de fermeture.
Répéter le test d'inversion de sécurité après chaque réglage de la longueur du
bras de la porte ou de la limite de fermeture.
7. La porte s'ouvre, mais ne se ferme pas :
• Contrôler le Protector System™ (le cas échéant). Si la lampe clignote, rectifier
l'alignement.
Répéter le test d'inversion de sécurité une fois que le réglage est terminé.
8. La lampe de l'ouvre-porte ne s'allume pas :
Remplacer l'ampoule (21 Watts maxi).
9. La lampe de l'ouvre-porte ne s'éteint pas :
Circuit logique défectueux
10. Le moteur de l'ouvre-porte tourne brièvement puis s'arrête :
• Les ressorts de la porte sont cassés. Fermer la porte et utiliser la code de
déverrouillage manuel et la poignée pour déconnecter le chariot. Ouvrir et fermer
la porte manuellement. Une porte bien équilibrée s'immobilise en tout point de sa
course grâce à l'effet de compensation de ses ressorts. Dans le cas contraire,
contacter un spécialiste pour remédier au problème.
• En cas de problème lors de la mise en service initiale de l'ouvre-porte, il se peut
que la porte soit verrouillée. Déverrouiller la porte.
11. L'ouvre-porte ne fonctionne pas suite à une coupure de courant :
• Tirer la poignée de déverrouillage manuel pour déconnecter le chariot. La porte
peut être ouverte et fermée à la main. Le chariot se enclenchera à la prochaine
activation de l'ouvre-porte.
• L'accessoire d’un déverrouillage extérieur rapide (le cas échéant) déconnecte le
chariot de l'extérieur du garage en cas de coupure de courant.
Câblage du bouton lumineux de commande de porte
(en option)
Positionner la commande murale à un endroit d'où il est possible de voir la
porte du garage, à l'écart de la porte et de ses fixations, à une hauteur
minimale de 1,5 m. Fixer l'étiquette d'avertissement pour les enfants sur le
mur à côté de la commande de porte.
L'arrière de la commande de porte (2) comporte deux borniers à vis (1). Dénuder le
fil de sonnette sur environ 6 mm (4). Ecarter suffisamment les fils pour connecter le
fil blanc/rouge à la vis 1 et le fil blanc à la vis (1).
Bouton lumineux de commande de porte : le fixer sur un mur intérieur du garage
avec les vis (3) fournies avec le poussoir lumineux. Percer à 4 mm et utiliser des
chevilles (6) en cas de murs en maçonnerie ou en béton. L'endroit idéal est un
emplacement à côté de la porte de service et hors de portée des enfants.
Faire passer le fil de sonnette vers le haut du mur et le tirer sur le plafond jusqu'à
l'ouvre-porte. Utiliser des cavaliers isolés (5) pour fixer le câble.
Les bornes de fixation rapide sur l'ouvre-porte (7) sont situées dans le renfoncement
à côté du bouton d'apprentissage sur le panneau de gauche. Introduire le fil de
sonnette comme suit dans les trous du bornier à fixation rapide : rouge/blanc sur
rouge et blanc sur blanc.
Installation du dispositif de déverrouillage extérieur
rapide
Attention: Le câble en acier ou câble de transmission ne doit pas être tendu!
1. Insérer le câble en acier dans le trou du chariot prévu à cet effet. (fig.23b)
2. Fixer les plaques d'adaptateur supérieure (sur le bras) et inférieure (sur la porte
de garage). Pour la fixation de la plaque supérieure, utiliser la vis servant à
l'assemblage du bras droit et du bras incurvé. (fig.23b+d)
3. Percer deux trous dans la poignée de porte (diamètre 4,5mm) et visser la
rallonge de poignée de porte. (Ecart entre les trous à percer: 20mm) (fig.23d)
4. Placer l'embout de gaine sur la gaine. (fig.23a)
5. Enfiler la gaine et la raccourcir si nécessaire.
6. Enfiler complètement le câble en acier dans la gaine.
7. Passer le câble dans le trou de la rallonge de poignée de porte et visser le serre-
câble en fin de câble (fig.23d)
8. Tester le réglage et poser les liens de serrage. (fig.23a)
23
22
114A3360B - FR

1-NL
Begin met het lezen van deze belangrijke veiligheidsregels
WAARSCHUWING: Als uw garage geen dienstingang heeft, moet een nodontkoppelingsslot voor buiten worden geïnstalleerd. Dit accessoire maakt het mogelijk
de garagedeur met de hand van buiten te openen in het geval van een stroomstoring.
Houd de garagedeur in evenwicht. Klemmende of aanlopende deuren
moeten gerepareerd worden. Garagedeuren, drangers, kabels,
kabelwielen, bevestigingsbeugels en het bevestigingsmateriaal staan
onder extreme spanning en kunnen ernstig persoonlijk letsel
veroorzaken. Probeer niet om ze los te draaien, te verplaatsen of bij te
stellen. Bel een garagedeur monteur.
Draag geen ringen, horloges of los zittende kleding tijdens het
installeren van of onderhoud aan een garagedeuropener.
Om ernstig persoonlijk letsel door verstrikking te voorkomen, dienen
alle touwen die vastzitten aan de garagedeur verwijderd te worden
voordat men begint met het installeren van de deuropener.
Installatie en bedrading moeten overeenkomstig de bij u geldende
regels worden uitgevoerd. Dit toestel voldoet aan
beschermingsklasse 2 en heeft geen aarde nodig
Lichtgewicht deuren van fiberglas, aluminium of staal moeten flink
verstevigd worden om schade aan de deur te voorkomen. De beste
oplossing is om bij uw garagedeurfabrikant te informeren naar een
verstevigingsset voor opener- installatie.
De veiligheids-open-systeem test is erg belangrijk. Uw garagedeur
MOET weer openen bij contact met een voorwerp van 40 mm dat zich
op de vloer bevindt. Verzuimen de opener correct in te stellen kan
resulteren in ernstig letsel door een sluitende garagedeur. Herhaal
deze test eenmaal per maand en stel zonodig het systeem bij.
Het systeem moet niet geïnstalleerd worden in een vochtige of natte
ruimte.
De deur moet tijdens het functioneren niet uitsteken over de openbare
weg.
Bevestig het kinder waarschuwingslabel naast de verlichte deur-
bedieningsknop om u te herinneren aan de veilige
bedieningsprocedure.
Open alle aanwezige garagedeursloten om schade aan de garagedeur
te voorkomen.
Elke deur bedieningsknop (indien geïnstalleerd) MOET geplaatst
worden in het zicht van de garagedeur, maar buiten bereik van
kinderen. Sta kinderen het bedienen van de drukknop(pen) of
afstandsbediening(en) niet toe. Ernstig persoonlijk letsel kan het
gevolg zijn van het misbruik van de opener.
Activeer de opener ALLEEN wanneer u de deur vol in het zicht heeft,
vrij van obstakels is en de opener juist is ingesteld. Niemand mag de
garage in- of uitgaan wanneer de deur in beweging is. Sta kinderen niet
toe om bij de deur te spelen.
Gebruik de handmatige ontkoppeling alleen om de trolley vrij te maken
en, indien mogelijk, ALLEEN als de deur gesloten is. Gebruik het rode
handvat niet om de deur te openen of te sluiten.
Maak de stroomtoevoer van de garagedeuropener los voordat u
reparaties uit gaat voeren of de afscherming verwijdert.
Dit product is voorzien van een transformator en een netsnoer van een
speciaal ontwerp welke, in geval van beschadiging, vervangen
MOETEN worden door een door uw plaatselijke CWI groothandel
geleverde transformator en moeten worden geplaatst door een
specialist.
BEWAAR DEZE INSTRUCTIES
Inhoud
Veiligheidsvoorschriften 1
Voordat u begint 1
Type deuren 1 1
Benodigd gereedschap 1 2
Geleverd bevestigingsmateriaal 1 3
Voltooide installatie 1 4
Montage 2 5 - 10
Installatie 2 11 - 17
Afstelling 3 18 - 20
Test het veiligheids-open-systeem 3 19
Installeer het Protector
System™ (Optioneel) 3
Programmeer afstandsbediening 3 20
Lampje vervangen 3 21
Bediening van uw deuropener 3
Zorg voor uw deuropener 3
Onderhoud van uw deuropener 3
Problemen? 3 - 4
Bedraden van de verlichte deur
bedieningsknop (Optioneel) 4 22
Installeren van de noodontkoppeling 4 23
Accessories/Vervangende onderdelen 4 24
Specificaties 4
Pagina Tekening(en)
Deur typen
A. Eendelige deur met alleen een horizontale geleiderail.
B. Een deur in meerdere delen met een gebogen geleiderail.
Let op: het systeem werkt niet met eendelige deuren met een horizontale en een
verticale geleiderail, openslaande deuren of luifels.
1
MONTAGE MATERIAAL
1. Schroef met platte kop 6mm (2)
2. 8mm slotschroef (1)
3. kabelwiel (1)
4. as (1)
5. 8mm borgmoer (1)
6. kabelwiel houder (1)
Deze veiligheidssymbolen betekenen WAARSCHUWING - een instructie voor persoonlijke veiligheid of ter voorkoming van schade.
Lees deze instructies zorgvuldig.
Deze garagedeuropener is ontworpen en getest om redelijkerwijs veilig te werken mits ze strikt volgens de volgende veiligheidsregels is
geïnstalleerd en wordt bediend.
Het niet navolgen van de volgende veiligheidsregels kan resulteren in ernstige persoonlijke of materiele schade.
INSTALLATIE MATERIAAL
7. 6mm moer (6)
8. betonanker (4)
9. 6mm houtdraadbout (4)
10. 6mm zelftapper (4)
11. 6mm zeskantbout (4)
12. snoerklemmen (3)
Voordat u begint
1. Kijk naar de muur of het plafond boven de garagedeur. De muurbeugel MOET
stevig bevestigd worden aan de ondersteunende constructie.
2. Heeft u een afgewerkt plafond in uw garage? In dat geval kunnen een
ondersteunende beugel en extra bevestigingsmateriaal (niet bijgeleverd) nodig
zijn.
3. Is er nog een andere deur dan de garagedeur? Als dit niet het geval is, dan is
een noodontkoppelingsslot voor buiten nodig.
Geleverd materiaal
3
VOLTOOIDE INSTALLATIE
Tijdens het monteren, installeren en afstellen zoals beschreven in deze
handleiding, kan het nuttig zijn om te kunnen refereren aan deze tekening van
een voltooide installatie.
4
(1) Kabelwiel houder
(2) Trolley
(3) Ketting / Kabel
(4) Rail
(5) Ophang beugels
(6) Netsnoer
(7) Opener
(8) Licht lens
(9) Touw en handvat voor handmatig
ontkoppelen
(10) Deur arm
(11) Deurbeugel
(12) Muurbeugel
Benodigd gereedschap
2

Het monteren van de muurbeugel
Sluit de deur en zorg zo voor ondersteuning van de muurbeugel.
A. Bij voorkeur:
Bepaal de verticale middellijn (4) en het punt dat is gemarkeerd in stap 13. Plaats
de onderkant van de muurbeugel (1) op dit punt. Markeer de plaats waar de
gaten van de muurbeugel (5) op de muur komen. Boor gaten van 8 mm voor
betonnen muren. Gebruik de betonankers (2) en bevestig de muurbeugel aan de
muur met de houtdraadbouten (3). Boor voor houten muren gaten van 4 mm en
bevestig de muurbeugel met houtdraadbouten.
B. Indien nodig:
Bepaal de middellijn op het plafond (4) en centreer de muurbeugel op deze lijn.
Markeer en boor gaten voor betonnen of houten plafonds zoals hierboven bij A.
Draai alle moeren en bouten stevig aan
Bevestigen van de deurbeugel
A. Plaats de deurbeugel (2) aan de bovenkant van de deur (3) en centreer op de
verticale middellijn (1). Markeer de twee achterste gaten aan de bovenkant. Boor
gaten van 4 mm.
B. Markeer de twee voorste gaten aan de bovenkant. Boor gaten van 4 mm.
Bevestig de deurbeugel (2) aan de bovenkant van de deur (3) met behulp van
schroeven (4).
Let op: als u een Hörmann deur heeft (voor sommige andere deuren geldt hetzelfde)
wordt aangeraden twee schroeven (5) in de onderste gaten aan de voorkant te
plaatsen (niet bijgeleverd).
Bevestig deur arm aan de trolley
A. Bij voorkeur:
Ontkoppel de trolley door aan het rode handvat te trekken en schuif richting de
deur. Bevestig de rechte deur arm (5), met de deur gesloten, aan de trolley (4)
met bout (3), borg met moer (1). Bevestig de gebogen deur arm (2) aan de
deurbeugel met bout (3) en borg met moer (1). Lijn de rechte en de gebogen arm
uit met een overlap van 2 gaten en verbind ze met bouten (3), borg met moeren
(1). Als de rechte deur arm (5) te lang is, kort deze dan in.
B. Waar extra bewegingsruimte voor de deur vereist is:
Bevestig gebogen deur arm (2) met de deur gesloten aan de deurbeugel met bout
(3), borg met moer (1). Breng de gebogen deur arm (2) naar de trolley, verbind
deur arm aan trolley met bout (3), borg met moer (1)
Sluit de elektriciteit aan
Om installatieproblemen te voorkomen mag de garagedeur opener niet lopen
voordat u daarvoor instructie krijgt.
Sluit de opener aan op een aansluitpunt volgens plaatselijk geldende regels. Het
licht van de opener zal gaan branden wanneer de elektriciteit wordt aangesloten en
blijft 2 1/2 minuut aan.
Bevestig de limiet schakelaars
Let op: de limiet schakelaars moeten als afgebeeld worden geïnstalleerd. Wanneer
ze verkeerd geïnstalleerd worden, zal het systeem niet goed werken.
Sluit de garagedeur met de hand. Bepaal de positie van de sluit-limiet schakelaar (1)
(lang snoer) door het midden van de trolley op een lijn te zetten met het midden van
de limiet schakelaar. De limiet schakelaars worden bediend door een magneet in de
binnenste trolley.
Steek de onderste rand (5) van de limiet schakelaar (1) in de onderste lip van de rail
(7). Steek de bovenste rand (4) van de limiet schakelaar onder de bovenste lip van
de rail (6). Breng de limiet schakelaar omhoog tegen de bovenste lip van de rail en
draai de schroef (8) vast om de sluit-limiet schakelaar vast te zetten.
Open de garagedeur handmatig tot hij volledig open staat. Trek aan het rode
handvat om de deur voorbij de binnenste trolley te openen. Stel de positie van de
open-limiet schakelaar (3) (korte draad) vast door het midden van de trolley en het
midden van de limiet schakelaar op een lijn te zetten.
Schuif de onderste rand (5) van de limiet schakelaar (1) in de onderste lip van de rail
(7). Steek de bovenste rand (4) van de limiet schakelaar onder de bovenste lip van
de rail (6). Breng de limiet schakelaar omhoog tegen de bovenste lip van de rail en
draai de schroef (8) vast om de open-limiet schakelaar vast te zetten.
Leg de bedrading voor de limiet schakelaar (9) in de bovenste gleuf van de rail (10).
Zet de draden vast met een snoerklem. De draden moeten worden vastgezet zodat
ze niet in de weg zitten bij de bewegingen van de trolley. Activeer de
afstandsbediening, de opener zal in werking treden en automatisch weer koppelen
met de deur.
Laat de deur tweemaal geheel open en dicht gaan. Als de deur halverwege
terugloopt, ga dan naar het “instellen van de kracht” gedeelte. Stel de limiet
schakelaar zover bij als nodig is zodat de deur volledig opent en sluit zonder terug te
lopen.
Instellen van de kracht
De kracht is geprogrammeerd om te werken bij de meeste deuren, maar, als de
limieten niet ingesteld konden worden, of de deur zakt tijdens het openen
halverwege weer terug, volgt u de volgende procedure: Vind de programmeer knop
(1) op de linkerkant van de aandrijfeenheid (2). Druk de programmeerknop tweemaal
in om het Auto-Kracht-Afstel programma te komen. De groene LED zal langzaam
knipperen. Activeer de aandrijfeenheid met de afstandsbediening en laat de
aandrijfeenheid tot volledig open lopen. Activeer de aandrijfeenheid opnieuw om de
aandrijfeenheid tot volledig gesloten te laten lopen. De deur moet een keer volledig
openen en sluiten om de kracht goed in te kunnen stellen. Als de aandrijfeenheid
stopt voordat de deur volledig geopend of gesloten is, herhaalt u het proces. De
groene LED stopt met knipperen als de kracht goed is ingesteld.
18
17
16
15
14
MONTAGE
In elkaar zetten van de rail
Leg de rails (1) op een vlakke ondergrond om ze in elkaar te zetten. Let op de
verhoogde rand op de rails (4). Deze randen MOETEN een lijn vormen om de rails
goed in elkaar te kunnen zetten. Alle drie de delen zijn uitwisselbaar. Schuif de
railverbinders (2) in de gleuven aan de zijkant van de rail. Zorg ervoor dat de kleine
uitsteeksels op de railverbinders (3) tegen de bovenste rand van de rail zitten.
Verbind de rail door het andere eind van de verbinders in de volgende rail te
schuiven. Zorg ervoor dat de verhoogde randen die over de lengte van de rail lopen
(4), in een lijn lopen. Tik het gemonteerde stuk rail (5) op een blokje hout (6) tot de
stukken rail tegen elkaar zitten zijn. Herhaal met het laatste deel van de rail.
Monteren van de kabelwiel houder
Steek de slotschroef (1) door het vierkante gat in de kabelwiel houder (4). Haal de
ketting / kabel (3) uit de doos. Leg de kabel om het kabelwiel (2) en plaats het wiel in
de houder. (Let op: zorg ervoor dat de houder in elkaar is gezet zoals op de
tekening.) Schuif de as (5) door de gaten in de kabelwiel houder en het kabelwiel.
Let op: de trolley met magneet (6) MOET in getoonde positie geïnstalleerd worden.
Plaatsen van ketting / kabel in de rail
Schuif de kabelwiel houder (1) in de gemonteerde rail (3), zorg ervoor dat dit gebeurt
zoals op de tekening. Duw de kabelwiel houder naar de voorkant van de rail en
schuif de binnenste trolley (2) in de gemonteerde rail. De magneet (4) MOET in
getoonde positie geïnstalleerd worden, anders zal het systeem niet goed
functioneren.
Bevestigen van de trolley aan de rail
Draai de gemonteerde rail om. Schuif de buitenste trolley (1) in de gemonteerde rail
(2), zorg ervoor dat het deel met het gat voor de deur arm (3) in de richting van de
deur wijst (4). Schuif de buitenste trolley langs de rail naar beneden tot hij aan de
binnenste trolley gekoppeld zit.
Bevestigen van de rail aan het systeem
Draai de gemonteerde rail om. Leg de ketting om het aandrijfkettingwiel (1). Schuif
de gemonteerde rail (2) richting aandrijfeenheid en in de gleuven boven in deze
aandrijfeenheid. Duw de kabelwiel houder naar voren zodat de ketting strak om het
kettingwiel komt te liggen. De tanden van het kettingwiel MOETEN in de ketting
vallen.
Bevestigen van de muurbeugel
Draai de gemonteerde rail en aandrijfeenheid om. Schuif de kabelwiel houder (2)
richting voorkant van de rail (3). Kijk uit dat de ketting niet van het tandwiel af komt
of gedraaid raakt. Schuif de slotschroef (5) in de muurbeugel (1). Zeker het geheel
met de borgmoer (4). Draai de moer aan totdat de ketting niet meer uit de rails
hangt. Pas op ! Ketting NIET te strak spannen.
DE MONTAGE VAN UW OPENER IS NU GEREED.
INSTALLATIE
Draag een beschermende bril als u boven uw hoofd aan het werk bent om uw ogen
te beschermen. Open alle aanwezige garagedeursloten om schade aan de deur te
voorkomen. Om ernstig persoonlijk letsel door verstrikking te voorkomen, dienen alle
touwen die vastzitten aan de garagedeur verwijderd te worden, voordat begonnen
wordt met het installeren van de opener.
Installatie van dit product moet overeenkomen met ZH1/494, VDE 0700 deel 238, en
VDE 0700 deel 1. Het is aan te raden dat de opener wordt geïnstalleerd op een
hoogte van 2,1 m of meer boven de vloer waar de ruimte dit toelaat.
Lokaliseer het midden van de garage
Markeer het midden van de deur (1). Trek deze lijn door op het plafond (2).
Breng de opener in positie
Open de deur (3) tot deze op zijn hoogste punt staat (1), meet 20mm boven dit punt
en markeer dit op de voorste muur (2). De onderkant van de rail mag niet meer dan
20 mm boven het hoogste punt van de deur uit komen. Let op: als de deurdranger
in de weg zit, plaats de aandrijfeenheid dan direct boven de deurdranger. De vrije
ruimte tussen het hoogste punt van de deur en de rail mag niet meer zijn dan
50 mm, en kan nul zijn als de vrije ruimte tussen de deur en het plafond slechts
30 mm is.
Ophangen van de opener
Buig de ophangbeugels (1) tot ze plat tegen het plafond aanzitten. Meet de afstand
van de muurbeugel tot aan de plafondmontage bouten van de beugels. Markeer de
lengte op het plafond te beginnen bij de voorste muur, langs dit punt wordt de
aandrijfeenheid gemonteerd. Open de deur volledig. Laat de opener op de deur
steunen. Voeg de schroef met de platte kop (A) op ongeveer 120 mm afstand van de
motorkop in de sammengebouwde rails (B). Schuif de ophangijzers over de schroef
en schroef dan de moeren vast (5). Hierdoor draaien de schroeven met de platte kop
90 graden en haken zich in de rails vast.(C)
. Boor gaten van 8 mm in het plafond en gebruik de betonankers (2) voor betonnen
plafonds. Bevestig de ophangbeugels aan het plafond met de houtdraadbouten (3).
Boor gaten van 4 mm voor houten plafonds en bevestig met de houtdraadbouten (3).
13
12
11
10
9
8
7
6
5
2-NL

Vervangen van het lampje
Vervang het lampje (1) door een lampje van maximaal 21 Watt. Draai het lampje in
zoals getoond (2). Het licht zal aangaan en 2 1/2 minuut blijven branden zodra de
stroom weer aangesloten is. Na 2 1/2 minuut gaat het lampje weer uit.
21
3-NL
Test het veiligheids-open-systeem
De veiligheids-open-systeem test is belangrijk. De garagedeur moet
teruglopen bij contact met een obstakel van 40 mm dat plat op de grond ligt.
Gebreken aan de goede afstelling van de opener kunnen ernstig persoonlijk
letsel veroorzaken door het sluiten van de garagedeur. Herhaal de test
eenmaal per maand en stel indien nodig opnieuw af.
Procedure: plaats een obstakel van 40 mm (1) plat op de vloer onder de
garagedeur. Sluit nu de deur. De deur moet nu weer opengaan door de obstructie.
Als de deur stopt op de obstructie, dan gaat hij niet ver genoeg naar beneden.
Breng de sluit-limietschakelaar dichter bij de deur.
Als de deur terugloopt omkeert op het 40 mm grote obstakel, verwijder dan het
obstakel en laat de deur weer een keer volledig openen en sluiten. De deur mag
niet teruglopen in gesloten toestand. Als dat wel het geval is, stel dan de limiet bij
en herhaal de veiligheids-open test.
Plaats 20 kilo op het midden van de deur en verzeker uzelf dat de deur niet meer
dan 500 mm omhoog komt.
BEWAAR DEZE INSTRUCTIES
19
Installeren van het Protector System ™
(Optioneel) – (Zie accessoires)
Nadat de opener geïnstalleerd en afgesteld is, kan het Protector System ™
geïnstalleerd worden. De instructies hiervoor zijn bij het optionele apparaat
gevoegd.
Protector System ™ voorziet in een extra veiligheid zodat een klein kind niet
vast kan komen te zitten onder de garagedeur.
Het gebruikt een onzichtbare straal welke, bij onderbreking door een obstakel, een
sluitende deur weer open laat gaan en er voor zorgt dat een open deur niet dicht
gaat. Dit systeem wordt sterk aanbevolen voor huiseigenaren met kleine kinderen.
Bediening van uw opener:
Uw opener kan geactiveerd worden door elk van de volgende apparaten:
• De zender van de afstandsbediening. Houd de knop ingedrukt tot de deur begint
te bewegen.
• De verlichte deur bedieningsknop (als deze geïnstalleerd is). Houd de knop
ingedrukt tot de deur begint te bewegen.
• De buiten sleutelbediening of sleutelloze ingang (als deze geïnstalleerd zijn).
Handmatig openen van de deur:
Indien mogelijk, moet de deur volledig gesloten zijn. Zwakke of kapotte veren
kunnen een deur snel dicht laten klappen. Materiele schade of ernstig persoonlijk
lestel kunnen hiervan het gevolg zijn.
De deur kan handmatig geopend worden door het ontkoppel handvat naar beneden
te trekken. Om de deur weer te koppelen dient de aandrijfeenheid geactiveerd te
worden.
Gebruik het ontkoppel handvat niet om de deur open of dicht te trekken.
Als de deuropener wordt geactiveerd door de afstandsbediening of de deur
bedieningsknop:
1. Indien volledig open, zal de deur sluiten.
2. Indien gesloten, zal de deur openen.
3. Tijdens openen of sluiten, zal de beweging stoppen.
4. Indien deels open, zal de deur in tegengestelde richting van de laatste beweging
gaan bewegen.
5. Als er een obstructie wordt waargenomen tijdens het sluiten, zal de beweging
omkeren en de deur open gaan.
6. Als er een obstructie wordt waargenomen tijdens het openen, zal de beweging
van de deur 1 seconde lang omkeren.
7. Het optionele Protector System™ maakt gebruik van een onzichtbare straal
welke, wanneer onderbroken door een obstructie, er voor zorgt dat een sluitende
deur open gaat en voorkomt dat een open deur sluit. Dit systeem wordt STERK
AANGERADEN voor huiseigenaren met kleine kinderen.
Programmeren van de afstandsbedieningen
Activeer de opener alleen als u de deur volledig in het zicht heeft, deze vrij is
van obstakels en correct is afgesteld. Niemand mag de garage binnenkomen
of verlaten als de deur in beweging is.
De ontvanger van uw garagedeur opener en de afstandsbediening zijn ingesteld met
een overeenkomende code. Als u extra afstandsbedieningen aanschaft, moet de
opener opnieuw worden geprogrammeerd zodat hij de nieuwe code accepteert.
De ontvanger programmeren zodat hij extra afstandsbedieningen accepteert:
1. Druk de programmeerknop op de zijkant van de aandrijfeenheid (1) een keer in.
De groene LED zal nu 30 seconden constant branden.
2. Druk nu binnen 30 seconden de knop op de afstandsbediening (2) in en houd
deze vast.
3. Laat de knop los als het lampje van de motor knippert. De code is nu
opgeslagen. Als er geen lampje gemonteerd is, zullen er twee klikjes te horen
zijn.
Om alle codes uit het geheugen van de motor te wissen of een ongewenste
afstandsbediening te deactiveren, dienen eerst alle codes gewist te worden:
Druk de programmeerknop (1) op de motor in tot het leer-indicatie lampje uitgaat
(ongeveer 6 seconden). Alle eerdere codes zijn nu gewist. Programmeer elke
afstandsbediening of sleutelloze ingang die u wilt gebruiken opnieuw.
20
Laat het systeem 15 minuten afkoelen als de opener 5 minuten in werking is
geweest.
Het lampje van de opener gaat aan als: 1. Als de opener wordt aangesloten; 2. Als
de stroomtoevoer wordt onderbroken; 3. Als de opener geactiveerd wordt.
Het licht gaat vanzelf uit na 2 1/2 minuut. Gebruik een lampje van maximaal 21
Watt.
Zorg voor uw opener
Indien correct geïnstalleerd, zal uw opener prima prestaties leveren en minimaal
onderhoud eisen. De opener behoeft geen extra smering.
Limiet en kracht afstellingen: deze afstellingen dienen gecontroleerd en goed
ingesteld worden bij de installatie van de opener. Er is alleen een schroevendraaier
nodig. Weersomstandigheden kunnen enige kleine veranderingen in de werking van
de deur veroorzaken, welke enige bijstelling vragen, vooral tijdens het eerste jaar
van gebruik.
Zie de limiet en kracht afstellingen op pagina 2. Volg de instructies nauwgezet en
herhaal de veiligheids-omkeer-test na iedere aanpassing.
Afstandsbediening: extra afstandsbedieningen, voor gebruik in ieder voertuig dat
gebruik maakt van de garage, kunnen te allen tijde worden gekocht. Zie bij
accessoires. De ontvanger moet geprogrammeerd worden om met een nieuwe
afstandsbediening te kunnen werken.
Batterij van de afstandsbediening: de lithium batterijen kunnen tot 5 jaar stroom
leveren. Als het zendbereik kleiner wordt, vervang dan de batterij.
Batterij vervangen: stop de batterijen erin met de positieve kant boven. Aan beide
kanten dichtklikken om het deksel weer te sluiten. Gooi lege batterijen niet in de
vuilnisbak, maar breng ze naar de daarvoor bestemde plaats.
Onderhoud van uw opener:
Eens per maand:
• Herhaal de veiligheids-omkeer-test. Stel zonodig bij.
• Bedien de deur handmatig. Is hij niet in evenwicht of klemt hij, schakel dan een
garagedeur service-dienst in.
• Controleer of de deur volledig opent en sluit. Stel de limiet en / of kracht indien
nodig bij.
Tweemaal per jaar:
• Controleer de kettingspanning. Maak de trolley eerst los. Stel indien nodig bij.
Eenmaal per jaar:
Olie de deurrol, lagers en scharnieren. De opener behoeft geen extra smering. Vet
de deurgeleiders niet in.
PROBLEMEN?
1. De opener werkt niet op de afstandsbediening:
• Krijgt de opener wel stroom? Sluit een lamp aan op de wandcontactdoos. Als
deze niet gaat branden, controleer dan de stoppenkast of de stroomonderbreker.
(Sommige wandcontactdozen worden bediend door een muurschakelaar.)
• Zijn alle deursloten geopend? Zie de installatie waarschuwing op pagina 1.
• Probeer een nieuwe batterij.
• Als u twee of meer afstandsbedieningen heeft waarvan een het er maar doet, zie
dan de ontvanger programmeer procedure in stap 21.
• Is er een opeenhoping van sneeuw of ijs onder de deur? De deur kan
vastgevroren zijn aan de grond. Verwijder iedere obstructie.
• De veer van de garagedeur kan gebroken zijn. Laat deze door een deskundige
vervangen.
2. De afstandsbediening heeft een klein bereik.
• Is de batterij geplaatst? Probeer een nieuwe.
• Verander de positie van de afstandsbediening in de auto.
• De metalen garagedeur, isolatie met een folie laag of metalen gevelbeplating
kunnen het zendbereik verminderen.
3. De beweging van de deur draait zonder duidelijke reden om, en de lampjes
van de opener knipperen niet.
• Is er iets dat de deur in de weg zit? Trek aan het ontkoppel handvat. Bedien de
deur handmatig. Als de deur uit evenwicht is of klemt, haal er dan een service
monteur bij.
• Programmeer de kracht opnieuw.
• Verwijder aanwezig sneeuw of ijs van de garagevloer daar waar de deur sluit.
• Als de beweging omkeert als de deur volledig gesloten is, stel dan de sluit-limiet
bij.
Herhaal de veiligheids-omkeer-test nadat het afstellen klaar is.
De noodzaak van incidenteel aanpassen van de limieten is normaal. In het bijzonder
weersomstandigheden kunnen de werking van de deur beïnvloeden.
4. De beweging van de deur keert zonder reden om en het lampje van de deur
bedieningsknop knippert na deze beweging 5 seconden lang.
• Controleer het Protector System ™ (als u dit accessoire heeft geïnstalleerd). Als
het lampje knippert, corrigeer dan de uitlijning.
5. De garagedeur gaat vanzelf open en dicht:
•(Alleen toetsenbord of code schakelaar zenders.) Heeft u een buurman met
dezelfde garagedeuropener die dezelfde code gebruikt? Verander uw code.
• Zorg ervoor dat de drukknop niet vastzit in de AAN-positie.

4-NL
Vervangingsonderdelen/Accessories
(1) 04665 ketting / kabel met trolley
(2) 04765 motor
(3) 03465 zak bevestigingsmateriaal
(4) 41B0668 deurbeugel
(5) 09660 muurbeugel
(6) 05765 rail verbinders
(7) 06765 rail delen
(8) HE4331 afstandsbediening
(9) HE1702 noodontkoppelingsslot voor buiten
(10) HE75 verlichte deur bedieningsknop
Specificaties
VOOR GEBRUIK IN DE E.U.
Voltage………………………………...230 VAC 50 / 60 Hz
Max. trekkracht……………………….600 N
Vermogen……………………………..85 W
Normaal moment……………………..3,0 Nm
Standby vermogen……………………9 W
Max. gewicht van de deur……………60 kg
Motor
Type……………………………………63:1 wormwiel vertraging
Volt……………………………………..24 V DC
Aandrijf mechanisme
Lengte van de beweging…………….2,3 m
Snelheid van de beweging…………..8 cm / sec.
Lamp…………………………………...24 V - 21 W
Veiligheid
Elektronisch…………………………...auto-kracht aanpassing
Elektrisch……………………………...thermische zekering in transformator
Limiet aanpassing…………………….handmatig
Afmetingen
Lengte (totaal)………………………...2,75 m
Benodigde vrije ruimte……………….30 mm
Hangend gewicht……………………..9 kg
Ontvanger code registers
Billion code …........…………………..12
Dipswitch………………………………1
Toetsenbord…………………………..1
Frequentie…………………………….433,92 MHz
24
Problemen?
6. De deur sluit niet volledig:
Stel de sluit-limiet bij.
Herhaal de veiligheids-omkeer-test na elke aanpassing van de deurarm lengte
of de sluit-limiet.
7. De deur gaat open, maar wil niet meer dicht:
• Controleer het Protector System™ (Indien u dit accessoire heeft geïnstalleerd).
Als het lampje knippert, corrigeer dan de uitlijning.
Herhaal de veiligheids-omkeer-test nadat de aanpassingen uitgevoerd zijn.
8. Het lampje van de opener gaat niet aan:
Vervang het lampje (maximaal 21 Watt).
9. Het lampje van de opener gaat niet uit:
Kapotte logische sturing.
10. De motor van de opener bromt even, maar werkt niet:
• De veren van de garagedeur zijn gebroken. Sluit de deur en gebruik het
ontkoppel touw en handvat om de trolley te ontkoppelen. Open en sluit de deur
handmatig. Een deur die goed in evenwicht is, zal in iedere positie blijven staan,
en wordt daarbij volledig ondersteund door de veren. Is dit niet het geval, haal er
dan een erkende service monteur bij die het probleem kan verhelpen.
• Als dit probleem zich voordoet bij het eerste gebruik van de opener kan het zijn
dat de deur op slot zit. Haal de deur van het slot.
11. De opener doet het niet als gevolg van een stroomstoring:
• Trek aan het ontkoppel handvat om de trolley los te maken. De deur kan
handmatig geopend en gesloten worden. De volgende keer dat de opener
gebruikt wordt, zal de trolley automatisch weer vastkoppelen.
• De noodontkoppelingsslot voor buiten (indien geplaatst) ontkoppelt de trolley van
buiten de garage in het geval van een stroomstoring.
Bedraden van de verlichte deur bedieningsknop
(optioneel)
Plaats het deur bedieningspaneel op een muur vanwaar de garagedeur
zichtbaar is, niet in de buurt van de deur en het bevestigingsmateriaal, op een
minimale hoogte van 1,5 m. Bevestig het waarschuwingslabel voor kinderen
aan de muur naast het bedieningspaneel.
Er zitten 2 schroefaansluitingen (1) op de achterkant van de deur bediening (2).
Strip de beldraad ongeveer 6 mm (4). Scheid de draden genoeg om de wit / rode
draad aan te kunnen sluiten op schroefaansluiting 1 en de witte draad op
schroefaansluiting 2 (1).
Verlichte deur bedieningsknop: Bevestig aan een binnenmuur van de garage met
de plaatschroeven (3) die meegeleverd zijn met de verlichte deur bedieningsknop.
Boor gaten van 4 mm en gebruik pluggen (6) als u in een stenen of betonnen muur
bezig bent. Een geschikte plaats is naast de tweede deur en buiten bereik van
kinderen.
• Installeer de onderste schroef, laat deze 3 mm uit de muur steken.
• Plaats de onderkant van het muur paneel over de schroefkop en draai deze
klemvast.
• Installeer de bovenste schroef omzichtig om scheuren van de kunststof behuizing
te voorkomen. Draai niet te strak aan.
•Plaats het deksel terug door de onderste nokken (9) in te steken en op zijn plaats
te klikken. Om het deksel te verwijderen na installatie wipt u het deksel
voorzichtig aan de bovenkant los met een paperclip of een kleine
schroevendraaier met platte kop.
Laat het belsnoer omhoog lopen over de muur en langs het plafond naar de
garagedeur opener. Gebruik geïsoleerde nieten (5) om het snoer vast te zetten.
De snelaansluitklemmen (7) van de opener bevinden zich in de uitsparing naast de
programmeer knop op het linker zijpaneel. Steek de beldraden in de gaten in de
snelaansluitklemmen als volgt: rood / wit in rood en wit in wit.
Installeren van de noodontkoppeling.
PAS OP : De staalkabel en ommanteling mag niet strak gespannen worden, omdat
anders het gevaar ontstaat dat de slede bij het openen van de garagedeur zich
ontkoppelen kan.
1. Druk de staalkabel door het oog van het ontkoppelingsmechanisme aan de slede.
(afb.23b)
2. Bovenste en onderste koppelingsstuk bevestigen. Voor bevestiging van de
bovenste plaat gebruikt U de bovenste schroef van de trekarmverbinding.
(afb.23b+d)
3. Boren (4,5mm) en schroeven van de deurkrukverlenging (boorafstand 20mm)
(afb.23d)
4. Hulzen op de ommanteling plaatsen. (afb.23a)
5. Ommanteling plaatsen desnoods inkorten.
6. Staaldraad helemaal doorvoeren.
7. Klembevestiging op staaldraad bevestigen (afb.23d)
8. Test U eerst het geheel op zijn werking. Vervolgens plaats u de kabelbinder.
(afb.23a)
23
22
114A3360B - NL

1-GB
Start by Reading These Important Safety Rules
WARNING: If your garage has no service entrance door, an outside quick release must be installed. This accessory allows manual operation of the garage door
from outside in case of power failure.
Keep garage door balanced. Sticking or binding doors must be
repaired. Garage doors, door springs, cables, pulleys, brackets and
their hardware are under extreme tension and can cause serious
personal injury. Do not attempt to loosen, move or adjust them. Call
for garage door service.
Do not wear rings, watches or loose clothing while installing or
servicing a garage door opener.
To avoid serious personal injury from entanglement, remove all ropes
connected to the garage door before installing the door opener.
Installation and wiring must be in compliance with your local building
and electrical codes. This is a class 2 double insulated product,
connesction to earth is not required or provided.
Lightweight doors of fiberglass, aluminum or steel must be
substantially reinforced to avoid door damage. The best solution is
to check with your garage door manufacturer for an opener installation
reinforcement kit.
The safety reverse system test is very important. Your garage door
MUST reverse on contact with a 40mm obstacle placed on the floor.
Failure to properly adjust the opener may result in serious personal
injury from a closing garage door. Repeat the test once a month and
make any needed adjustments.
This unit should not be installed in a damp or wet space.
Door must not extend over a public byway during
operation.
Fasten the child warning label adjacent to the lighted door control
button as a reminder of safe operating procedures.
Disengage all existing garage door locks to avoid damage to
garage door.
Any door control buttons (if installed) MUST be located where the
garage door is visible, but out of the reach of children. Do not
allow children to operate push button(s) or remote control(s).
Serious personal injury from a closing garage door may result
from misuse of the opener.
Activate opener ONLY when the door is in full view, free of
obstructions and opener is properly adjusted. No one should
enter or leave the garage while the door is in motion. Do not allow
children to play near the door.
Use manual release only to disengage the trolley and, if possible,
ONLY when the door is closed. Do not use the red handle to pull the
door open or closed.
Disconnect electric power to the garage door opener before
making repairs or removing covers.
This product is provided with a transformer and power supply cord of
special design which, if damaged, MUST be replaced by a
transformer from your local Chamberlain distributor and fitted by
a specialist.
SAVE THESE INSTRUCTIONS
Table of Contents
Safety Rules 1
Before You Begin 1
Door Types 1 1
Tools Required 1 2
Hardware Provided 1 3
Completed Installation 1 4
Assembly 2 5 - 10
Installation 2 11 - 17
Adjustment 3 18 - 20
Test the Safety Reverse System 3 19
Install The Protector System™
(Optional) 3
Program Remote 3 20
Replace Light Bulb 3 21
Operation Of Your Opener 3
Care Of Your Opener 3
Maintenance Of Your Opener 3
Having a Problem? 3 - 4
Wiring the Multi-Function Door
Control Panel and the Lighted
Door Control Button (Optional) 4 22
Install Outside Quick Release 4 23
Replacement Parts/Accessories 4 24
Specifications 4
Page Illustration(s)
Door Types
A. One-Piece Door with Horizontal Track Only
B. Sectional Door with Curved Track
NOTE: Unit will not work with One-Piece Doors with Horizontal and Vertical Tracks,
Double-Wing Doors, or Canopy Doors.
1
ASSEMBLY HARDWARE
1. Square Head Screws (2)
2. 8mm Carriage Bolt (1)
3. Cable Pulley (1)
4. Pin (1)
5. 8mm Lock Nut (1)
6. Pulley Bracket (1)
These safety alert symbols mean WARNING – a personal safety or property damage instruction.
Read these instructions carefully.
This garage door opener is designed and tested to offer reasonable safe service provided it is installed and operated in strict accordance with
the following safety rules.
Failure to comply with the following instructions may result in serious personal injury or property damage.
INSTALLATION HARDWARE
7. 6mm Nut (6)
8. Concrete Anchor (4)
9. 6mm Lag Bolt (4)
10. 6mm Self-Threading Screw (4)
11. 6mm Hex Bolt (4)
12. Wire Clips (3)
Before You Begin
1. Look at the wall or ceiling above the garage door. The header bracket MUST be
securely fastened to structural supports.
2. Do you have a finished ceiling in your garage? If so, a support bracket and
additional fastening hardware (not supplied) may be required.
3. Do you have an access door in addition to the garage door? If not, Model
1702EML Outside Quick Release Accessory is required.
Hardware Provided
3
Tools Required for Installation
2
CCoommpplleetteeddIInnssttaallllaattiioonn
As you proceed with the assembly, installation and adjustment procedures in
this manual, you may find it helpful to refer back to this illustration of a
completed installation.
4
(1) Cable Pulley Bracket
(2) Trolley
(3) Chain/Cable Assembly
(4) Rail
(5) Hanging Bracket
(6) Power Cord
(7) Opener
(8) Light Lens
(9) Manual Release
Rope & Handle
(10) Door Arm
(11) Door Bracket
(12) Header Bracket

Mount Header Bracket
Close door providing a support for header bracket.
A. Preferred:
Locate the vertical center line (4) and the point that was marked in step 13.
Place bottom of Header bracket (1) over this point. Mark holes for Header
Bracket (5) that meet the wall. For concrete walls drill 8mm pilot holes. Insert
Concrete Anchors (2) and secure Header Bracket to Header Wall with Lag
Screws (3). For wood walls, drill 4mm pilot holes and secure header bracket with
Lag Screws.
B. If Necessary:
Locate center line on ceiling (4) center Header Bracket over center line. Mark
and drill pilot holes for concrete or wood ceilings as in A above. Tighten all nuts
and bolts securely.
Fasten Door Bracket
A. Place Door Bracket (2) on the top of the door (3) and center over Vertical Center
Line (1). Mark the two rear top holes. Drill 4mm holes.
B. Mark the two top front holes. Drill 4mm holes. Fasten Door Bracket (2) to the top
of the door (3) using Screws (4)
NOTE: If you have a Hörmann Door and for some other doors it is recommended to
place two screws (5) in the front bottom holes (Not Provided).
Connect Door Arm to Trolley
A. Preferred Installation:
Disconnect Trolley by pulling on the red handle and slide towards door. With
door closed connect Straight Door Arm (5) to Trolley (4) with Bolt (3), secure with
Nut (1). Connect Curved Door Arm (2) to Door Bracket with Bolt (3) Secure with
Nut (1). Align Straight and Curved Door Arms with a 2 hole overlap connect with
Bolt (3), secure with Nut (1), If Straight Door Arm (5) is too long, cut the end of
the Door Arm.
B. Where extra travel distance is required:
With door closed connect Curved Door Arm (2) to Door Bracket
with Bolt (3), secure with Nut (1). Lift Curved Door Arm (2) to meet Trolley,
connect door arm to Trolley with Bolt (3), secure with Nut (1).
Connect Electric Power
To avoid installation difficulties, do not run the garage door opener until
instructed to do so.
Plug the opener into electric outlets as specified by local wiring codes. The opener
light will turn on when power is connected and remain on for 2-1/2 minutes.
16
15
14
ASSEMBLY SECTION
Assemble Rail
Place Rail pieces (1) on a flat surface for assembly. Take special note of the raised
line on the Rail pieces (4) these lines MUST line up in order for the Rail to fit
together properly. All three Rail sections are interchangeable. Slide Rail Braces (2)
into slots on the sides of Rail. Make sure small tabs on Rail Braces (3) are up
against top lip of Rail. Connect Rail by sliding other end of braces into next Rail. Be
sure the raised lines that run down Rail sections (4) line up. Tap Rail assembly (5) on
a piece of wood (6) until Rail sections are flush. Repeat for final Rail section.
Assemble Cable Pulley Bracket
Insert Carriage Bolt (1) though square hole in Cable Pulley Bracket (4). Remove
Chain/Cable assembly (3) from carton. Wrap Cable around Cable Pulley (2) and
insert Pulley into Bracket (NOTE: Make sure the Bracket is assembled in position
shown). Slide pin (5) through holes in Cable Pulley Bracket and Cable Pulley. NOTE:
Trolley with Magnet (6) MUST be installed in the position shown.
Insert Chain/Cable into Rail
Slide Cable Pulley Bracket (1) into Rail assembly (3), be sure to insert Cable Pulley
Bracket as shown. Push Cable Pulley Bracket toward front of Rail and slide Inner
Trolley (2) into Rail assembly. Magnet (4) MUST be installed in position shown or
unit will not function properly.
Attach Trolley to Rail
Turn Rail assembly over. Slide Outer Trolley (1) into Rail assembly (2), be sure the
end with Door Arm Hole (3) is heading in direction of door (4). Slide Outer Trolley
down Rail until it engages with Inner Trolley.
Attach Rail to Unit
Turn Rail assembly over. Wrap Chain around Drive Sprocket (1). Slide Rail assembly
(2) toward unit and into slots on top of unit.
Attach C-Bracket (3) on rail and secure with screws (4) as shown. Push Cable Pulley
Bracket forward making Chain tight on sprocket. Chain MUST engage teeth on Drive
Sprocket.
Attach Header Bracket
Turn Rail and Unit assembly over. Slide Cable Pulley Bracket (2) toward front end of
Rail (3). Be careful Chain does not come off Drive Sprocket on unit or become
twisted. Slide Carriage Bolt (5) into Header Bracket (1). Secure with Lock Nut (4).
Tighten Nut until Chain does not droop below rail. Do NOT over tighten.
ASSEMBLY OF YOUR OPENER IS NOW COMPLETE.
INSTALLATION SECTION
Wear protective goggles when working overhead to protect your eyes from injury.
Disengage all existing garage door locks to avoid damage to garage door. To avoid
serious personal injury from entanglement, remove all ropes connected to garage
door before installing opener. Installation of this product shall comply with ZH1/494,
VDE 0700 Part 238, and VDE 0700 Part 1. It is recommended that the opener be
installed 2.1m (7 feet) or more above the floor where space permits.
10
9
8
7
6
5
2-GB
Hang Opener
Bend Hanging Brackets (1) so they are flat against ceiling. Measure distance from
Header Bracket to Ceiling Mounting Bracket Bolts. Mark length on ceiling starting at
the Header Wall, along this point is where the unit will be mounted. Lift door to full
open position, rest opener on door. Insert Square Head Screws (A) into Rail
assembly (B) approximately 120mm from end of Rail near motor unit. Slide Hanging
Brackets on to Square Head Screws and secure Brackets with Nuts (5). In this
process the Square Head Screws hook into slots on the sides of rail. (C)
For concrete ceilings, drill 8mm pilot holes into ceiling and insert Concrete Anchors
(2). Secure Hanging Brackets to ceiling with Lag Screws (3). For wood ceilings, drill
4mm pilot holes and secure with Lag Screws (3).
13
Position Opener
Open Door (3) to its highest point of travel (1) measure 20mm above this point and
mark on Header Wall (2) the bottom of the Rail (4) should be no more than 20mm
above highest point of travel of the door (1). NOTE: If door spring is in the way
install unit directly above spring. Clearance between highest point of travel and Rail
should not exceed 50mm and can be zero when clearance between door and ceiling
is only 30mm.
12
Find Center of Garage
Mark center of door (1). Extend line onto ceiling (2).
11
Setting the Force
The Force is programmed to operate most doors, however, if Limits are not able to
be set, or the door reverses during normal operation follow this procedure: Locate
the Program Button (1) on the left side panel of unit (2). Push the Program Button
twice to enter unit into Auto-Force Adjustment Mode. The green LED will flash
slowly. Activate unit with remote and run the unit to the Open Limit. Activate unit
again to run the unit to the Closed Limit. The door must travel through a complete
cycle up and down in order for the Force to be set properly. If the unit stops before it
reaches the Open or Close Limit repeat the process. The green LED will stop
flashing when the Force has been learned.
18
Attach Limit Switches
NOTE: The limits must be installed as shown. If installed incorrectly the unit will not
function properly.
Close garage door by hand. Determine the position of the Close Limit Switch (1)
(Long wire) by aligning the center of trolley and the center of the Limit Switch. The
Limit Switches are actuated by a magnet in the Inner Trolley. Insert bottom tab (5) of
Limit Switch (1) into bottom lip of Rail (7). Insert top tab (4) under top lip of Rail (6).
Lift limit assembly against top lip of Rail and tighten screw (8) to secure Close Limit
Switch. Open garage door by hand to the full open position. Pull red handle to open
door past Inner Trolley. Determine the position of the Open Limit Switch (3) (Short
Wire) by aligning the center of the Trolley and the center of the Limit Switch. Insert
bottom tab (5) of Limit Switch (1) into bottom lip of rail (7). Insert top tab (4) under
top lip of rail (6). Lift limit assembly against top lip of rail and tighten screw (8) to
secure Open Limit Switch. Insert wires for Limit Switch (9) into top channel of Rail
(10). Secure wires with wire clip. the wires must be secured so they do not interfere
with the travel of the Trolley. Activate remote, the opener will operate and reconnect
to the door automatically. Run opener 2 full travel cycles. If the door reverses in mid
travel go to Setting the Force Section. Adjust Limit Switches as necessary to fully
open and close the door without reversing.
17

Replace Light Bulb
Replace light bulb (1) with a 21 watt maximum light bulb. Insert bulb into socket as
shown. The light will turn on and remain lit for 2 1/2 minutes when power is
connected. After 2 1/2 minutes it will turn off.
21
3-GB
Test the Safety Reverse System
The safety reverse system test is important. Garage door must reverse on
contact with a 40mm obstacle laid flat on the floor. Failure to properly adjust
opener may result in serious personal injury from a closing garage door.
Repeat test once a month and adjust as needed.
Procedure: Place a 40mm obstacle (1) laid flat on the floor under the garage door.
Operate the door in the down direction. The door must reverse on the obstruction.
If the door stops on the obstruction, it is not traveling far enough in the down
direction. Move Close Limit closer to door.
When the door reverses on the 40mm obstacle, remove the obstruction and run the
opener through a complete travel cycle. Door must not reverse in closed position. If
it does, adjust Limit and repeat safety reverse test.
Place 20kg at the center of the door and ensure that the door will not move up more
than 500mm.
SAVE THESE INSTRUCTIONS
19
Install Protector System™
(Optional) – (See accessories)
After opener has been installed and adjusted, The Protector System™ accessory
can be installed. Instructions are included with this optional device.
The Protector System™ provides an additional measure of safety against a
small child being caught under a garage door.
It uses an invisible beam which, when broken by an obstruction, causes a closing
door to open and prevents an open door from closing and is strongly recommended
for homeowners with young children.
Program Remotes
Activate the opener only when door is in full view, free of obstruction and
properly adjusted. No one should enter or leave garage while door is in
motion.
Your garage door opener receiver and Remote Control Transmitter are set to a
matching code. If you purchase additional Remote Controls, the garage door opener
must be programmed to accept the new Remote code.
To program receiver to match additional Remote Control codes:
1. Press and release the program button on the side of the unit (1). The green LED
will glow steadily for 30 seconds.
2. Within 30 seconds press and hold the button on the hand-held Remote (2).
3. Release the button when the motor unit light blinks. It has learned the code. If the
light bulb is not installed, two clicks will be hear.
To erase all codes from motor unit memory or to deactivate any unwanted
Remote, first erase all codes:
Press and hold the program button (1) on motor unit until the learn indicator light
goes out (approximately 6 seconds). All previous codes are now erased. Reprogram
each Remote or Keyless Entry you wish to use.
20
Operation Of Your Opener
Your opener can be activated by any of the following devices:
• The Remote Control Transmitter. Hold the push button down until the door starts to
move.
• The Lighted Door Control Button (if you have installed this accessory). Hold the
button down until door starts to move.
• The Outside Keylock or Keyless Entry System (if you have installed either of these
accessories).
Opening the Door Manually:
Door should be fully closed if possible. Weak or broken springs could allow an open
door to fall rapidly. Property damage or serious personal injury could result.
The door can be opened manually by pulling the release handle down. To reconnect
the door, activate the unit.
Do not use the manual release handle to pull the door open
or closed.
When the Opener is Activated by Remote Control or Door Control Button:
1. If fully open, the door will close.
2. If closed, the door will open.
3. If opening or closing, the door will stop.
4. If partially open, the door will move in the opposite direction of last travel.
5. If an obstruction is encountered while closing, the door will reverse to the open
position.
6. If an obstruction is encountered while opening, the door will reverse for 1 second.
7. The optional Protector System™ uses an invisible beam which, when broken by
an obstruction, causes a closing door to open and prevents an open door from
closing. It is STRONGLY RECOMMENDED for homeowners with young children.
Allow a 15 minute cooling period after 5 continuous operations of the opener.
The opener light will turn on: 1. when opener is initially plugged in;
2. when the power is interrupted; 3. when the opener is activated.
The light turns off automatically after 2-1/2 minutes. Bulb size is
21 Watts maximum.
Care Of Your Opener
When properly installed, opener will provide high performance with a minimum of
maintenance. The opener does not require additional lubrication.
Limit and Force Adjustments: These adjustments must be checked and properly
set when opener is installed. Only a screwdriver is required to adjust the
limits. Weather conditions may cause some minor changes in the door operation,
requiring some re-adjustments, particularly during the first year of operation.
Refer to the Limit and Force Adjustments on page 2. Follow the instructions carefully
and repeat the safety reverse test after any adjustment.
Remote Control Transmitter: Additional Remotes can be purchased at any time
for use in all vehicles using garage. Refer to Accessories.The receiver must be
programmed to operate with any new Remote.
Remote Control Battery: The lithium batteries should produce power for up to 5
years. If transmission range lessens, replace battery.
To Change Battery: Insert batteries positive side up. To replace cover, snap shut
along both sides. Do not dispose of the old battery with household waste. Take
batteries to a proper disposal center.
Maintenance Of Your Opener
Once a Month:
• Repeat safety reverse test. Make any necessary adjustments.
• Manually operate door. If it is unbalanced or binding, call for professional garage
door service.
• Check to be sure door opens and closes fully. Adjust Limits and/or Force if
necessary.
Twice a Year:
• Check chain tension. Disconnect Trolley first. Adjust if necessary.
Once a Year:
Oil door roller, bearings and hinges. The opener does not require additional
lubrication. Do not grease the door tracks.
HAVING A PROBLEM?
1. Opener doesn’t operate from remote:
• Does the opener have electric power? Plug lamp into outlet. If it doesn’t light,
check the fuse box or the circuit breaker. (Some outlets are controlled by a wall
switch.)
• Have you disengaged all door locks? Review installation instruction warning on
page 1.
• Try a new battery.
• If you have two or more remotes and only one operates, review receiver
programming procedures in Step 21.
• Is there a build-up of ice or snow under door? The door may be frozen to
ground. Remove any obstruction.
• The garage door spring may be broken. Have it professionally replaced.
2. Remote has short range:
• Is battery installed? Try a new one.
• Change the location of the remote control in the car.
• The metal garage door, foil-backed insulation or metal siding will reduce the
transmission range.
3. Door reverses for no apparent reason and opener lights don’t blink:
• Is something obstruction the door? Pull Manual Release Handle. Operate door
manually. If it is unbalance or binding, call for professional garage door service.
• Reprogram the Force.
• Clear any ice or snow from garage floor area where garage door closes.
• If door reverses in fully closed position, adjust the Close Limit.
Repeat safety reverse test after adjustment is complete.
The need for occasional adjustment of the Limit positions is normal. Weather
conditions in particular can affect door travel.
4. Door reverses for no apparent reason and door control button light blinks
for 5 seconds after reversing:
• Check The Protector System™ (if you have installed this accessory). if the light
is blinking, correct alignment.
5. The garage door opens and closes by itself:
• (Keypad or Code Switch transmitters only) Is there a neighbor with a garage
door opener using the same code? Change your code.
• Make sure remote push button is not stuck in ON position.

4-GB
6. Door does not close completely:
Adjust the Close Limit.
Repeat safety reverse test after any adjustment of door arm length, or Close
Limit.
7. Door opens but won’t close:
• Check The Protector System™ (if you have installed this accessory). If the light
is blinking, correct alignment.
Repeat the safety reverse test after the adjustment is complete.
8. Opener light does not turn on:
Replace light bulb (21 Watts maximum).
9. Opener light does not turn off:
Defective logic board.
10. Opener motor hums briefly, then won’t work:
• Garage door springs are broken. Close door and use Manual Release Rope
and handle to disconnect Trolley. Open and close door manually. A properly
balanced door will stay in any point of travel while being supported entirely by
its springs. If it does not, call for a professional garage door service to correct
the problem.
• If problem occurs on first operation at opener, door may be locked. Disable
door lock.
11. Opener won’t activate due to power failure:
• Pull Manual Release Handle to disconnect Trolley. Door can be opened and
closed manually. The next time opener is activated, the Trolley will reconnect.
• The Outside Quick Release accessory (if fitted) disconnects the Trolley from
outside the garage in case of power failure.
Install the Outside Quick Release
Note: The steel cable must not be taut, because the distance is reduced when the
door is open.
1. Thread the steel cable through the appropriate hole in the release lever. (fig. 23b)
2. Mount top and bottom mountig plates. To mount the top plate, use screw of door
arm connection. (fig. 23 b+d)
3. Drill holes in the handle extension (20mm distance)and screw it in place. (fig.
23d)
4. Attach sleeve on bowden wire. (fig. 23a)
5. Thread bowden cable, cut if necessary.
6. Thread steel cable completely.
7. Attach nipple on bottom end of steel cable. (fig.23d)
8. Test the adjustment and mount the cable binder. (fig.23a)
23
Wiring the Lighted Door Control Button
(Optional)
Locate any Wall Mounted Door Control where the garage door is visible, away
from door and door hardware, at a minimum height of 1.5m. fasten the child
warning label on the wall near the Door Control.
There are 2 screw terminals (1) on the back of the Door Control (2). Strip about
6mm of insulation from bell wire (4). Separate wires enough to connect the white/red
wire to terminal screw 1 and the white wire to terminal screw (1).
Lighted Door Control Button: Fasten to an inside garage wall with sheet metal
screws (3) provided with Lighted Push Button. Drill 4mm holes and use anchors (6)
if installing into drywall or concrete. A convenient place is beside the service door
and out of reach of children.
Run the bell wire up the wall and across the ceiling to the garage door opener. Use
insulated staples (5) to secure wire.
The opener Quick-Connect Terminals (7) are located in the recess next to the learn
button on the left side panel. Insert bell wire into holes in the Quick Connect
Terminals as follows: Red/White to Red and White to White.
22
Replacement Parts/Accessories
(1) 04665 Trolley with Chain/Cable Assy.
(2) 04765 Head Only
(3) 03465 Hardware Bag
(4) 41B0668 Door Bracket
(5) 09660 Header Bracket
(6) 05765 Rail Hardware
(7) 06765 Rail Parts
(8) HE4331 Remote Control
(9) HE1702 Outside Quick Release
(10) HE75 Lighted Door Control Button
Specifications
Input Voltage . . . . . . . . . . . . . . .230 VAC 50/60 Hz
Max. Pull force . . . . . . . . . . . . . .600N
Rated Power Input . . . . . . . . . . .85 Watts
Rated Load . . . . . . . . . . . . . . . .3.0 Nm
Standby Power . . . . . . . . . . . . . .9 Watts
Max. Door Weight . . . . . . . . . . .60kg
Motor
Type . . . . . . . . . . . . . . . . . . . . . .63:1 Worm Gear Reduction
Volts . . . . . . . . . . . . . . . . . . . . . .24VDC
Drive Mechanism
Length of Travel . . . . . . . . . . . . .2.3M
Travel Rate . . . . . . . . . . . . . . . .8cm/sec
Lamp . . . . . . . . . . . . . . . . . . . . .24V 21 Watts
Safety
Electronic . . . . . . . . . . . . . . . . . .Auto-Force Adjustment
Electrical . . . . . . . . . . . . . . . . . .Thermal Fuse in Transformer
Limit Adjustment . . . . . . . . . . . . .Manual
Dimension
Length (Overall) . . . . . . . . . . . . .2,75m
Headroom Required . . . . . . . . . .30mm
Hanging Weight . . . . . . . . . . . . .9kg
Receiver Code Registers
Billion Code . . . . . . . . . . . . . . . .12
Dip Switch . . . . . . . . . . . . . . . . .1
Keypad . . . . . . . . . . . . . . . . . . . .1
Operating Frequency . . . . . . . . .433.92MHz
24
114A3360B - GB

2
1
2
1
A
3
4
3
5
B
2
6
7
8
910
11
12
1
12 3 4
6
5
9
10
12
11 8
7
NOTICE
9
4

1
1
1
4
4
1
5
5
4
6
2
2
4
5
4
3
3
5

1
2
2
3
4
1
2
3
2
4
1
2
5
4
4
3
1
2
5
1
2
4
3
6
7
1
2
1
3
4
4
9
6
8
