Honeywell Home FC100A1052 User manual

GETTING
STARTED MOUNTING
INCLUDED IN THIS BOX
68-0239EF-11
APPENDICES
Tools needed to install Enhanced Air Cleaner
Standard screwdriver
Phillips screwdriver
Metal cutter
Drill
Duct Sealant
Replacement Air Filters
Filter Size (in.)
Part Number
F100 - MERV 11 F200 - MERV 13
12.5 x 20 FC100A1052 N/A
16 x 25 FC100A1029 FC200E1029
16 x 20 FC100A1003 FC200E1003
20 x 25 FC100A1037 FC200E1037
20 x 20 FC100A1011 FC200E1011
SPECIFICATIONS
Media Air
Cleaner Size (in.)
F100
Media Air Cleaner
w/ MERV 11 Filter
F200
Media Air Cleaner
w/ MERV 13 Filter
16 X 25 F100F2002 F200F2002
16 X 20 F100F2028 F200F2028
20 X 25 F100F2010 F200F2010
20 X 20 F100F2036 F200F2036
25 X 22 F100F2051 -
25 X 20 F100F2044 -
SPECIFICATIONS
•
PROFESSIONAL INSTALLATION GUIDE.
GUIDE D’INSTALLATION PROFESSIONNELLE.
Honeywell Media Air Cleaners

GETTING
STARTED
Congratulations for selecting the Honeywell Media Air Cleaner for your home comfort system! The Honeywell
Media Air Cleaner captures and removes a signicant amount of the air-borne particles from the air circulated
through the high-efciency pleated media lter. The Media Air Cleaner easily mounts in any position within the
return air duct of any gas, oil, and electric forced warm air furnaces and to compressor cooling up to 5 tons.
Additionally, it requires no electrical connections or maintainence beyond periodic media lter replacement.
When Installing this Product...
1. Read these instructions carefully. Failure to follow them could damage the product or cause a hazardous condition.
2. Check the rating given in the instructions and on the product to make sure the product is suitable for your application.
3. Installer must be a trained, experienced service technician.
4. After installation is complete, check out product operation as provided in these instructions.
How it Works
The lter in your Honeywell Media Air Cleaner is made up of a web of bers. As air passes through the Media
Air Cleaner, particulates such as dust, pollen, dander, mold, and bacteria collide with the bers in the lter and
become trapped. Meanwhile, the clean air is allowed to continue through your heating and cooling system and into
your home. The particle removal efciency of the Honeywell Media Air Cleaner can be found in the Specication
section of this manual.
What to Expect From Your Honeywell Media Air Cleaner
Application Considerations
The Honeywell Media Air Cleaner is designed to work with gas, oil, and electric forced warm air furnaces and with
compressor cooling. It can also be used with heat pumps if the lter is changed regularly to prevent excessive
pressure drop. The Honeywell Media Air Cleaner is not recommended for applications where pressure drop may
be critical.
Models
F100F Media Air Cleaner includes cabinet, access door and MERV 11 pleated media lter.
F200F Media Air Cleaner includes cabinet, access door and MERV 13 pleated media lter.
Air Conditioning
Mount the media air cleaner upstream of the evaporator coil in a cooling system. The lter will help to keep the coil
clean and reduce maintenance.
Humidiers
The media air cleaner is compatible with humidiers. Avoid applications where water mist will reach the media. If
an atomizing (steam) humidier is used, the lter media will require replacement more often because of minerals
in the water.
UV Lights
Germicidal UV lights can cause degradation of the media lter. The UV light should be located out of line of sight
or a minimum of 3 feet from the lter. Otherwise the lter may need to be replaced more frequently.
Honeywell Media Air Cleaner 68-0239EF—11
2

GETTING
STARTED

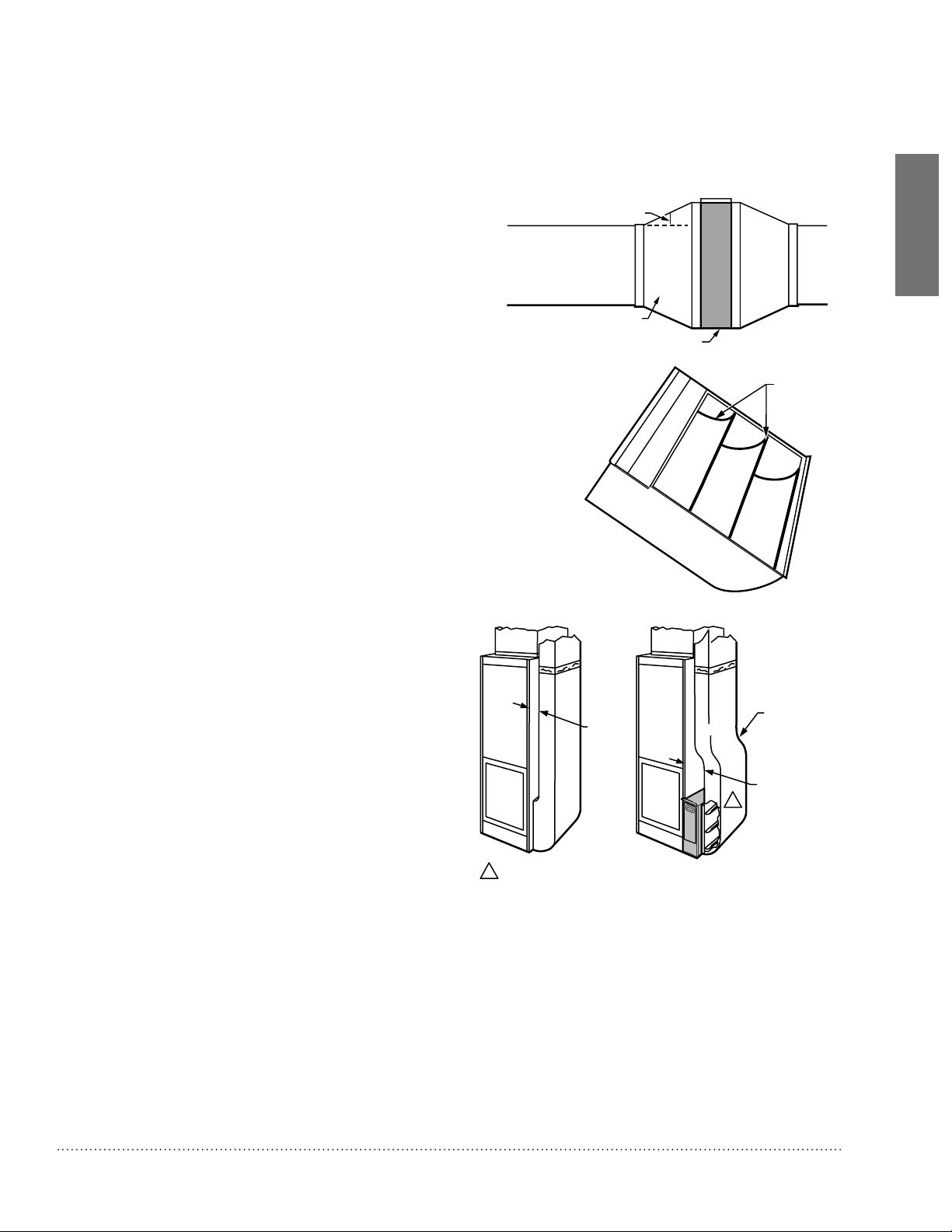

Transitions
For most efcient air cleaning, spread airow evenly
across the face of the media. If the duct is a different
size than the media air lter cabinet, gradual transitions
are required. Follow these guidelines when fabricating:
• Use gradual transitions to reduce air turbulence and
increase efciency.
• Use no more than 20 degrees (about 4 in. per
running ft. (100 mm per 300 linear mm)) of
expansion on each side of a transition tting.
Turning Vanes
If the media air cleaner is installed next to an elbow
or angle tting, add turning vanes inside the angle to
distribute airow more evenly across the face of the
media. See middle gure.
Sheetmetal
The media air cleaner is adaptable to all new or
existing forced air heating and cooling systems used
in residential applications. Transitions or turning vanes
may be required in some applications for effective
media air cleaner operation.
Offsets
If the duct connection to the furnace in a side
installation allows less than 7 in. (178 mm) for mounting
media air cleaner cabinet, attach an offset to the elbow.
See bottom gure at right.
TURNING
VANES
M5651
M948C
LESS
THAN
7 in.
(178 mm)
OFFSET
AT LEAST
7 in.
(178 mm)
1
1 REQUIRED TURNING VANES HELP DISTRIBUTE AIRFLOW EVENLY.
20 DEGREE EXPANSION PER SIDE PER
FITTING (4 IN. PER RUNNING FOOT
[100 MM PER 300 LINEAR MM])
RETURN AIR
DUCT
TRANSITION FITTING
ELECTRONIC AIR CLEANER CABINET M947B
DUCT SIZE CHANGED GRADUALLY TO PREVENT TURBULENCE.
Honeywell Media Air Cleaner 68-0239EF—11
3

GETTING
STARTED
Important Installation Requirements
Personal Safety
• Wear safety glasses while installing the unit.
• Do not cut into any air conditioning or electrical line.
• Follow professional safety standards and all local codes for plumbing, electrical, and mechanical
considerations.
Before Mounting
• Using the gure on the cover and the lists on the inside cover, make sure that you have all the components for
your Honeywell Media Air Cleaner and the tools to install it.
• Ensure airow direction through the Honeywell Media Air Cleaner matches the arrows on the lter cartridge.
The arrows should point in the direction of the airow.
• Choose a location that is readily accessible for checking and replacing the lter. Allow at least 26 in. (660 mm)
clearance in front of the unit for removal of the cartridge.
• Install the media air lter where the temperature will not exceed the ratings in the Specications.
• Do not mount in the supply air duct.
NOTE: Generally, the best location is in the return air duct next to the blower compartment so the media air
cleaner can help to keep the blower motor and evaporator coils clean.
If Replacing an Old Air Cleaner
If the Honeywell Media Air Cleaner is not identical in size and shape to the existing air cleaner, before performing
a retrot installation, you might need to add duct transitions to ensure a smooth air ow.
For optimum system performance, replace the lter every six months (before heating season and before cooling
season). Adjust the schedule to your needs, but replace the lter at least once per year.
Failure to comply with these requirements will result in voided warranty, improper installation, and
service callbacks.
Honeywell Media Air Cleaner 68-0239EF—11
4

MOUNTING
The Media Air Cleaner mounts in any position within the return air duct, usually next to the furnace blower
compartment, but the arrow on the cartridge must point in the same direction as the airow. See Figs. 1-8 for
proper location of the media air cleaner for a variety of furnace installations.
NOTE: The media air cleaner cabinet is sturdy enough to easily support the weight of the furnace and evaporator
coil.
M939C M940C
Choosing a Mounting Position
Before beginning Mounting:
I have chosen an installation location that meets the requirements on pages 5 through 6.

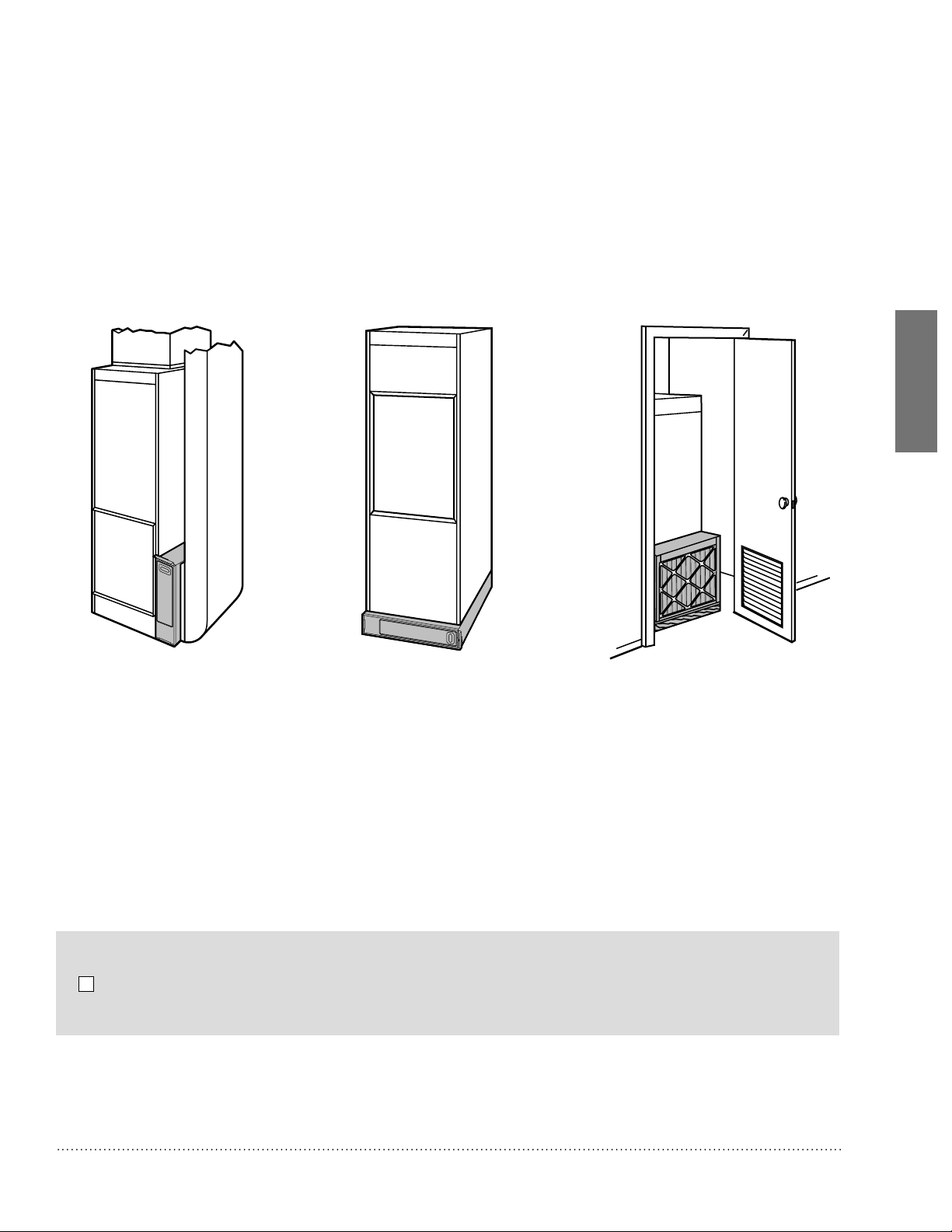

Fig. 1. Highboy furnace with side
installation. Media air lter is
mounted vertically where return
enters side inlet of furnace.
Fig 2. Highboy furnace, with
installation beneath furnace.
Media air cleaner is mounted
horizontally where return
enters from below.
M941A
Fig. 3. Highboy furnace, with closet
installation. Media air
cleaner is mounted vertically on
furnace between furnace and
louvered return air opening in closet
door.
Honeywell Media Air Cleaner 68-0239EF—11 5

MOUNTING
M942C

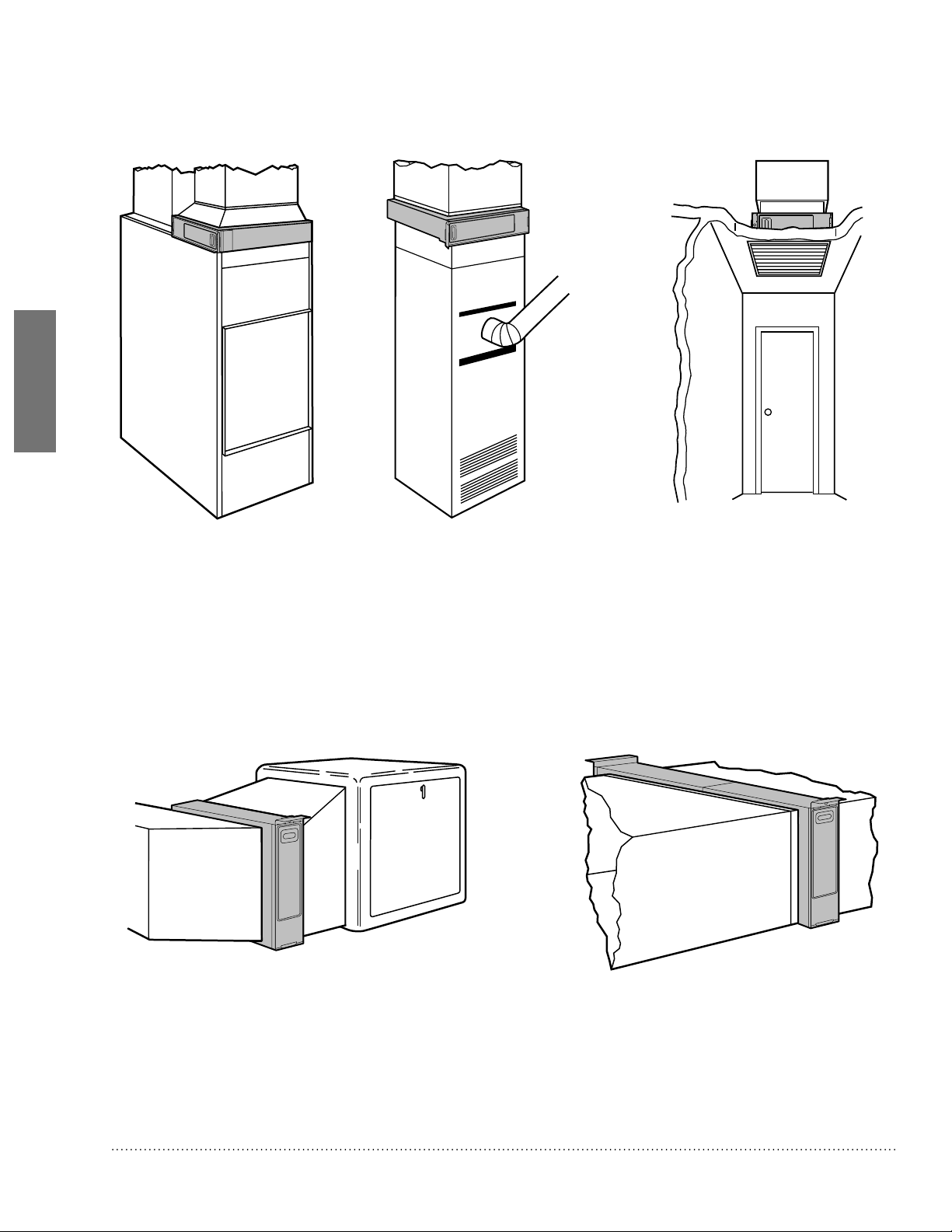

Fig. 4. Lowboy furnace, with
media air cleaner mounted
horizontally in return plenum
just above furnace and
opposite heating plenum.
M943C
M944C
Fig. 5. Counterow furnace,
with media air cleaner
mounted horizontally in
return duct or plenum just
above furnace.
Fig. 6. Central fan installation,
with media air cleaner mounted
horizontally in central return duct.
M945C
M946C
Fig. 7. Horizontal furnace, with media air lter
mounted vertically in return duct near furnace.
Fig. 8. Two or more media air cleaners used
in a high capacity system.
Honeywell Media Air Cleaner 68-0239EF—11
6

MOUNTING
The following procedure describes a typical side installation on an existing highboy furnace (Fig. 1). Alternate
procedures are noted as appropriate. Other changes in installation procedures may be necessary to complete
your installation.
NOTE: Before starting the installation, remove and discard the existing furnace lter (if used). Thoroughly clean
the blower compartment. If possible, power vacuum the ductwork to remove accumulated dust in an
occupied home or remove construction dirt in a new home. The media air cleaner cannot remove dirt that
has settled in the blower compartment and distribution ducts.
STEP ONE: Review the Installation Plan
Temporarily place the cabinet on the oor, oriented as it will be when installed. Insert and remove the cartridge to
make sure the plan allows adequate clearance for easy removal and replacement of the cartridge.
STEP TWO: Fasten the Cabinet to the Furnace
a. Align the cabinet with the return air opening.
b. Place blocks under the cabinet, as necessary, to make sure the unit sits securely.
c. Create an opening in the furnace to match the cabinet opening.
d. Attach the cabinet securely to the furnace. Attach the unit directly or t a starting collar in the furnace opening.
Either drill holes and fasten with sheetmetal screws or rivets, or use slip joints. If you are drilling holes, use a
locking pliers to help hold the unit in place during drilling.
STEP THREE: Install Turning Vanes
Install turning vanes to help distribute air equally over the full surface of the upstream side of the media. Install
them whenever an abrupt 90 degree elbow is installed directly against the media air cleaner cabinet.
STEP FOUR: Fasten Cabinet to Ductwork
Fasten side of cabinet to the ductwork using sheet-metal screws, rivets, or slip joints, as appropriate.
STEP FIVE: Connect Ductwork
a. Connect the vertical duct section to the elbow. If the vertical drop of the duct is less than 7 in. (178 mm) from
the side of the furnace, shorten the horizontal trunk or attach an offset tting to the elbow.
b. When ductwork is properly aligned, connect the vertical duct to the horizontal trunk.
STEP SIX: Seal Joints
Seal all joints in the return air system between the media air lter and the furnace to prevent dust from entering
the clean airstream.
STEP SEVEN: Install Filter Cartridge
Slide the lter cartridge into the cabinet, making sure the arrow on the cartridge points in the direction of air ow.
Replace access door. Insert the tab on the bottom of the door into the slot in the cabinet. Swing the door closed
and press it into place.
Mounting the Honeywell Media Air Cleaner
Honeywell Media Air Cleaner 68-0239EF—11
7

MOUNTING
Visually check the installation and make sure that:
• Airflow is in the direction of the arrow on the media air filter cartridge.
• Turning vanes and transitions, if used, are properly installed.
• Joints in sheetmetal between media air filter and furnace are sealed.
• All sheetmetal connections are complete.
• Original furnace filter has been removed and blower compartment is cleaned.
When you have veried that checkout has been completed:
• Replace any access doors removed during the Installation or Checkout.
• Run the furnace or cooling system through one complete cycle to make sure the system operates as desired.
The media lter must be replaced when pressure drop across the media lter reaches 0.5 in. w.c. (0.1 kPa), or at
least annually. If the media air cleaner is installed downstream from an atomizing humidier or if the installation
includes both heating and cooling, more frequent replacement may be necessary. Clogged media must be
replaced promptly to avoid restricting airow and reducing efciency of the heating/cooling system. Record the
replacement date in the space provided on the replacement media lter.
Checkout
Maintenance
Specications
The specications in this publication do not include normal manufacturing tolerances; therefore, an individual
unit may not exactly match the listed specications. This product is tested and calibrated under closely
controlled conditions, and some minor differences in performance can be expected if those conditions are
changed.
Honeywell Media Air Cleaner 68-0239EF—11
8

SPECIFICATIONS
F100 Specications
MERV Rating*: MERV 11
Static Pressure Drop: 0.23 (in. w.c.) at 500 FPM
Efciency Denition*:
Small Particles: E1 = 0.3 to 1.0 microns = 32%
Medium Particles: E2 = 1.0 to 3.0 microns = 72%
Large Particles: E3 = 3.0 to 10.0 microns = 96%
0500 1000 1500 2000
0.000
0.050
0.100
0.150
0.200
0.250
0.300 12.5 X 20
16 X 20
16 X 25
20 X 20
20 X 25
FILTER SIZE
PRESSURE DROP (IN. WC)
AIRFLOW (CFM)
M34911
WHEN FIRST INSTALLED. PRESSURE DROP INCREASES AS FILTER
BECOMES LOADED. REPLACE FILTER WHEN PRESSURE DROP
REACHES 0.5 IN. WC. (0.1 kPa).
AVAILABLE ONLY IN UNITED STATES.
2
1
1
2
F200 Specications
MERV Rating*: MERV 13
Static Pressure Drop: 0.3 (in. w.c.) at 500 FPM
Efciency Denition*:
Small Particles: E1 = 0.3 to 1.0 microns = 63%
Medium Particles: E2 = 1.0 to 3.0 microns = 91%
Large Particles: E3 = 3.0 to 10.0 microns = 99%
0500 1000 1500 200
0
0
0.1
0.2
0.3
0.4
PRESSURE DROP (IN. WC)
AIRFLOW (CFM)
M13662
WHEN FIRST INSTALLED. PRESSURE DROP INCREASES AS FILTER
BECOMES LOADED. REPLACE FILTER WHEN PRESSURE DROP
REACHES 0.5 IN. WC. (0.1 kPa).
1
1
20 x 25 in.
(508 x 635 mm)
20 x 20 in.
(508 x 508 mm)
16 x 25 in.
(406 x 635 mm)
16 x 20 in.
(406 x 508 mm)
M14710F
F100 SIZE
IN.
16 X 25
16 X 20
20 X 25
20 X 20
MM
406 X 635
406 X 508
508 X 635
508 X 508
DIM. A
14-7/16
14-7/16
18-7/16
18-7/16
367
367
468
468
DIM. B
16-3/16
16-3/16
20-3/16
20-3/16
411
411
513
513
23-1/4
18-1/4
23-1/4
18-1/4
DIM. C
591
457
591
457
DIM. D
25-11/32
25-11/32
25-11/32
25-11/32
644
517
644
517
1-7/16 (37)
6-3/4
(171)
IN. MM IN. MM IN. MM IN. MM
7/8
(22)
3/16 (5)
DIM. A
(SEE
TABLE)
DIM. C (SEE TABLE)
DIM. D (SEE TABLE)
DIM.
B
(SEE
TA
BLE)
3/8 (10)
Dimensions
Temperature Rating
-40° to +140°F (-40° to +60°C)
Approvals
Underwriters Laboratories, Inc.: Listed to UL
900, Class 2.
Replacement Filter Table
Filter Size (in.) Part Number
F100 F200
20 x 12-1/2 x 4-3/8 FC100A1052 N/A
16 x 24-7/8 x 4-3/8 FC100A1029 FC200E1029
16 x 19-3/4 x 4-3/8 FC100A1003 FC200E1003
20 x 24-7/8 x 4-3/8 FC100A1037 FC200E1037
20 x 19-3/4 x 4-3/8 FC100A1011 FC200E1011
* Minimum Efciency Reporting Value (Media Filters Only)
* Efciency ratings are based on American Society of Heating, Refrigerating and Air-Conditioning Engineers
Standard 52.2-1999.
Honeywell Media Air Cleaner 68-0239EF—11
9

Automation and Control Solutions
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://yourhome.honeywell.com
® U.S. Registered Trademark.
© 2016 Honeywell International Inc.
68-0239EF—11 M.S. Rev. 02-16
Printed in U.S.A.

POUR
COMMENCER MONTAGE CARACTÉRISTIQUES
TECHNIQUES
INCLUS DANS LA BOÎTE
68-0239EF-10
Épurateurs d’air à fibres de Honeywell
•
PROFESSIONAL INSTALLATION GUIDE.
GUIDE D’INSTALLATION PROFESSIONNELLE.
Outils requis pour installer
l’épurateur d’air amélioré
Tournevis normal
Tournevis cruciforme
Cisailles à tôle
Perceuse
Produit d’étanchéité de gaine
Filtres à air de rechange
Dimension du
ltre (po)
Référence de pièce
F100 - MERV 11 F200 - MERV 13
12,5 x 20 FC100A1052 N/A
16 x 25 FC100A1029 FC200E1029
16 x 20 FC100A1003 FC200E1003
20 x 25 FC100A1037 FC200E1037
20 x 20 FC100A1011 FC200E1011
Dimension de
l’épurateur d’air
(po.)
Épurateur d’air
F100 avec ltre
MERV 11
Épurateur d’air
F200 avec ltre
MERV 13
16 X 25 F100F2002 F200F2002
16 X 20 F100F2028 F200F2028
20 X 25 F100F2010 F200F2010
20 X 20 F100F2036 F200F2036
25 X 22 F100F2051 -
25 X 20 F100F2044 -

POUR
COMMENCER
Félicitations pour votre choix de l’Épurateur d’air à bres de Honeywell pour votre système de confort d’intérieur!
L’Épurateur d’air à bres de Honeywell capture et retire une quantité considérable de particules contenues dans
l’air circulant par le ltre à bres à plis haute efcacité. L’épurateur d’air à bres se monte facilement dans toutes
les positions dans la gaine d’air de retour de tout appareil de chauffage à gaz, mazout, électrique et air pulsé et
les systèmes de refroidissement par compresseur jusqu’à 5 tonnes. En outre, il ne nécessite aucun branchement
électrique ni entretien excepté le remplacement périodique du ltre à bres.
Lors de l’installation du produit...
1. Lire attentivement ces instructions. Le non-respect des instructions peut endommager le produit ou provoquer une
situation dangereuse.
2. Vérier les caractéristiques nominales indiquées dans les instructions et sur le produit pour s’assurer que le produit
correspond bien à l’application prévue.
3. L’installateur doit être un technicien expérimenté ayant reçu la formation adéquate.
4. Une fois l’installation terminée, vérier que le produit fonctionne comme indiqué dans ces instructions.
Fonctionnement
Le ltre de l’Épurateur d’air à bres de Honeywell est constitué d’un réseau de bres. Lorsque l’air passe par
l’épurateur d’air à bres, les particules comme la poussière, le pollen, les squames animales, les moisissures
et les bactéries entrent en collision avec les bres du ltre et sont piégées. L’air propre ltré est acheminé dans
le système de chauffage et de refroidissement et aère la maison. L’efcacité du nettoyage des particules de
l’Épurateur d’air à bres de Honeywell est spéciée dans la section Caractéristiques techniques de ce manuel.
À propos de l’épurateur d’air à bres de Honeywell
Considérations relatives à l’application
L’Épurateur d’air à bres de Honeywell est conçu pour fonctionner avec les appareils de chauffage à gaz, mazout,
électrique et air pulsé et les systèmes de refroidissement par compresseur. Il peut aussi être utilisé avec des
thermopompes uniquement si le ltre est remplacé régulièrement pour éviter les chutes de pression excessives.
L’Épurateur d’air à bres de Honeywell n’est pas recommandé dans les applications pour lesquelles une chute de
pression peut avoir de graves conséquences.
Modèles
L’épurateur d’air F100F comprend l’armoire, la porte d’accès et le ltre à bres MERV 11.
L’épurateur d’air F200F comprend l’armoire, la porte d’accès et le ltre à bres MERV 13.
Climatisation
Monter l’épurateur d’air à bres en amont du serpentin d’évaporation du système de refroidissement. Le ltre
permet de maintenir la propreté du serpentin et de réduire la maintenance.
Humidicateurs
L’épurateur d’air à bres est compatible avec les humidicateurs. Éviter les applications dans lesquelles de
la brume d’eau peut atteindre le ltre. Si un humidicateur à vapeur est utilisé, le ltre à bres exigera un
remplacement plus fréquent dû aux minéraux dans l’eau.
Lampes UV
Les lampes UV germicides peuvent endommager le ltre à bres. Elles doivent être situées hors de l’axe directe
ou à un minimum de 3 pieds du ltre. Dans le cas contraire, le ltre doit être remplacé plus fréquemment.
Épurateur d’air à bres de Honeywell 68-0239EF—11
12

POUR
COMMENCER
Transitions
Pour un nettoyage de l’air optimal, le débit d’air doit
passer uniformément sur la face du ltre. Si la taille
de la gaine est différente de l’armoire du ltre à bres,
des transitions graduelles sont requises. Suivre ces
instructions lors de la fabrication :
• Utiliser des transitions graduelles pour réduire les
turbulences de l’air et augmenter l’efcacité.
• Utiliser des expansions de 20° maximum (environ
100 mm tous les 300 mm linéaires [4 po par pied de
longueur]) de chaque côté du raccord de transition.
Aubes directrices
Si l’épurateur d’air à bres est installé près d’un coude
ou d’un raccord à angle, ajouter des aubes directrices
dans le coude pour distributeur le débit de façon plus
uniforme sur la face du ltre. Voir gure centrale.
Tôle
L’épurateur d’air à bres peut être adapté à tous les
systèmes de chauffage et de refroidissement à air
pulsé neufs ou existants utilisés dans les applications
résidentielles. Des transitions ou des aubes directrices
peuvent être requises dans certaines applications pour
une épuration de l’air plus efcace.
Déviations
Si la connexion de la gaine à l’appareil de chauffage
dans une installation latérale alloue un espace inférieur
à 178 mm (7 po) pour le montage de l’armoire de
l’épurateur d’air à bres, attacher une déviation au
coude. Voir gure en bas à droite.
AUBES
DIRECTRICES
MF5651
MF948C
MOINS
DE 178 mm
(7 po)
DÉVIA
TION
AU MOINS
178 mm (7 po)
AUBES DIRECTRICES REQUISES POUR UNE DISTRIBUTION UNIFORM
E
DU DÉBIT D'AIR
1
1
EXP
ANSION DE 20° PAR CÔTÉ PAR RACCORD
(100 MM
TOUS LES 300 MM LINÉAIRES
[4 PO P
AR PIED DE LONGUEUR])
GAINE D’AIR DE RETOUR
RACCORD DE TRANSITION
ARMOIRE DE L’ÉPURATEUR D’AIR À FIBRES MF947
DIMENSION DE GAINE MODIFI
É
E GRADUELLEMENT POUR
ÉVITER LES TURBULENCES.
Épurateur d’air à bres de Honeywell 68-0239EF—11
13

POUR
COMMENCER
Exigences d’installation importantes
Sécurité personnelle
• Porter des lunettes de protection lors de l’installation de l’unité.
• S’assurer de ne pas entailler les ls électriques ou les gaines de climatisation.
• Respecter les normes de sécurité professionnelles et les codes de plomberie et d’électricité et d’installations
mécaniques.
Avant le montage
• En consultant la gure sur le couvercle et les listes dans le couvercle intérieur, s’assurer que tous les
composants requis pour le modèle d’épurateur d’air à bres de Honeywell et tous les outils pour l’installation
sont présents.
• S’assurer que la direction du débit d’air par l’épurateur d’air à bres de Honeywell correspond aux èches sur
la face du ltre. Les èches doivent pointer dans la direction du débit d’air.
• Choisir un emplacement facilement accessible pour la vérication et le remplacement du ltre. Allouer un
dégagement d’au moins 660 mm (26 po) à l’avant de l’unité pour retirer le ltre.
• Installer le ltre à air à bres à un endroit où la température ne dépasse pas les valeurs indiquées dans la
section Caractéristiques techniques.
• Ne pas monter l’appareil dans la gaine d’air d’alimentation.
REMARQUE : De manière générale, le meilleur emplacement est dans la gaine d’air de retour près du
compartiment de la soufante pour favoriser la propreté du moteur de la soufante et des
serpentins d’évaporation.
Pour le remplacement d’un ancien épurateur d’air
Si l’épurateur d’air à bres de Honeywell n’est pas identique à l’épurateur existant en matière de taille et de forme,
avant d’effectuer une installation de modernisation, il peut être nécessaire d’ajouter des transitions de gaine pour
assurer un débit d’air régulier.
Pour assurer une performance optimale du système, remplacer le ltre tous les six mois (avant la saison de
chauffage et avant la saison de refroidissement). Régler le programme en fonction des besoins, mais remplacer le
ltre au moins une fois par an.
Le non-respect de ces exigences annulera la garantie, nuira à l’installation et entraînera des appels
de service injustiés.
Épurateur d’air à bres de Honeywell 68-0239EF—11
14

MONTAGE
L’épurateur d’air à bres se monte dans n’importe quelle position dans la gaine d’air de retour, en général près
du compartiment de la soufante de l’appareil de chauffage, mais la èche du ltre doit pointer dans la direction
du débit d’air. Voir les Fig. 1-8 pour l’emplacement de l’épurateur d’air à bres pour une variété d’installations
d’appareils de chauffage.
REMARQUE : L’armoire de l’épurateur d’air à bres est sufsamment robuste pour aisément soutenir le poids
de l’appareil de chauffage et du serpentin d’évaporation.
Sélection de la position de montage
Avant de commencer le montage :
J’ai choisi un emplacement d’installation qui répond aux exigences des pages 5 à 6.
M939C M940C
Fig. 1. Appareil de chauffage
superposé avec installation
latérale. Le ltre à air à bres se
monte verticalement à l’endroit
où l’air de retour pénètre dans
l’entrée latérale de l’appareil de
chauffage.
Fig 2. Appareil de chauffage
superposé avec installation
sous l’appareil de chauffage.
L’épurateur d’air à bres se
monte horizontalement à
l’endroit où l’air de retour
pénètre par en dessous.
M941A
Fig. 3. Appareil de chauffage
superposé avec installation dans un
placard. L’épurateur d’air à bres se
monter verticalement sur l’appareil
de chauffage entre ce dernier et
l’ouverture de l’air de retour à volets
de la porte du placard.
Épurateur d’air à bres de Honeywell 68-0239EF—11 15

MONTAGE
M942C
Fig. 4. Appareil de chauffage
juxtaposé avec épurateur
d’air à bres monté
horizontalement dans le
plénum de retour juste au-
dessus de l’appareil de
chauffage et à l’opposé du
plénum de chauffage.
M943C
M944C
Fig. 5. Appareil de
chauffage à contrecourant
avec épurateur d’air à bres
monté horizontalement
dans la gaine de retour ou
le plénum juste au-dessus
de l’appareil de chauffage.
Fig. 6. Installation de ventilation
centrale avec épurateur d’air à
bres monté horizontalement
dans la gaine de retour centrale.
M945C
M946C
Fig. 7. Appareil de chauffage horizontal avec ltre
à air à bres monté verticalement dans la gaine
de retour près de l’appareil de chauffage.
Fig. 8. Deux épurateurs d’air à bres ou plus
utilisés dans un système haute capacité.
Épurateur d’air à bres de Honeywell 68-0239EF—11
16

MONTAGE
La procédure suivante décrit une installation latérale typique sur un appareil de chauffage superposé existant (Fig.
1). Les autres procédures sont indiquées selon le besoin. D’autres modications des procédures d’installation
peuvent être nécessaires pour terminer l’installation.
REMARQUE : Avant de commencer l’installation, retirer et éliminer le ltre de l’appareil de chauffage existant
(le cas échéant). Nettoyer intégralement le compartiment de la soufante. Si possible, nettoyer
les gaines à l’aspirateur pour retirer la poussière accumulée dans une maison occupée ou la
poussière de construction dans une maison nouvellement construite. L’épurateur d’air à bres
ne peut pas retirer la saleté accumulée dans le compartiment de la soufante et des gaines de
distribution.
ÉTAPE 1 : Révision du plan d’installation
Placer provisoirement l’armoire au sol, orientée dans le sens de l’installation. Insérer et retirer le ltre pour
s’assurer que le plan alloue un dégagement sufsant pour un retrait et un remplacement facile du ltre.
ÉTAPE 2 : Fixation de l’armoire à l’appareil de chauffage
a. Aligner l’armoire sur l’ouverture de l’air de retour.
b. Placer des cales sous l’armoire selon le besoin pour s’assurer que l’unité est bien assise.
c. Créer une ouverture dans l’appareil de chauffage correspondant à l’ouverture de l’armoire.
d. Attacher fermement l’armoire à l’appareil de chauffage. Attacher l’unité directement ou insérer un collet de
départ dans l’ouverture de l’appareil de chauffage. Percer des trous et xer avec des vis à tôle ou des rivets,
ou utiliser des joints coulissants. Si des trous sont percés, utiliser des pinces de verrouillage pour maintenir
l’ouverture en place durant le perçage.
ÉTAPE 3 : Installation des aubes directrices
Installer les aubes directrices pour favoriser une distribution égale de l’air sur toute la surface du ltre en amont.
Les installer lorsqu’un coude à 90° abrupt est installé directement contre l’armoire de l’épurateur d’air à bres.
ÉTAPE 4 : Fixation de l’armoire aux gaines
Attacher le côté de l’armoire aux gaines à l’aide de vis à tôle, de rivets ou de joints coulissants, selon le besoin.
ÉTAPE 5 : Connexion des gaines
a. Brancher la section de gaine verticale au coude. Si la section verticale est située à moins de 178 mm (7 po)
du côté de l’appareil de chauffage, raccourcir la section horizontale ou attacher un raccord de déviation au
coude.
b. Lorsque la gaine est bien alignée, brancher la gaine verticale à la section horizontale.
ÉTAPE 6 : Étanchéication des joints
Étanchéier tous les joints du système d’air de retour entre le ltre à air à bres et l’appareil de chauffage pour
éviter la poussière de pénétrer dans le ux d’air propre.
ÉTAPE 7 : Installation du ltre
Insérer le ltre dans l’armoire en s’assurant que la èche du ltre pointe dans la direction du débit d’air. Replacer
la porte d’accès. Insérer la languette au bas de la porte dans la fente de l’armoire. Faire pivoter la porte pour la
fermer et appuyer dessus pour l’enclencher en position fermée.
Montage de l’Épurateur d’air à bres de Honeywell
Épurateur d’air à bres de Honeywell 68-0239EF—11
17

MONTAGE
Vérication
Vérier l’installation visuellement et s’assurer que :
• Le débit d’air est dans la direction de la flèche du filtre à air à fibres.
• Les aubes directrices et les transitions, le cas échéant, sont correctement installées.
• Les joints dans la tôle entre le filtre à air à fibres et l’appareil de chauffage sont étanches.
• Les raccords de tôle sont bien en place.
• Le filtre de l’appareil de chauffage d’origine a été retiré et le compartiment de la soufflante est propre.
Une fois les vérications terminées :
• Replacer toutes les portes d’accès retirées durant l’installation ou la vérification.
• Mettre l’appareil de chauffage ou le système de refroidissement en marche sur un cycle complet pour
s’assurer que le système fonctionne correctement.
Entretien
Le ltre à bres doit être remplacé lorsque la chute de pression sur le ltre à bres atteint 0,1 kPa (0,5 po c.e.)
ou une fois par an au minimum. Si l’épurateur d’air à bres est installé en aval d’un humidicateur à pulvérisation
ou si l’installation inclut chauffage et refroidissement, un remplacement plus fréquent peut être requis. Un ltre
obstrué doit être rapidement remplacé pour éviter les restrictions du débit d’air et une réduction de l’efcacité du
système de chauffage/refroidissement. Noter la date de remplacement dans l’espace fourni sur le ltre à bres de
rechange.
Caractéristiques techniques
Les caractéristiques techniques de cette publication n’incluent pas les tolérances de fabrication normales. En
conséquence, une unité individuelle peut ne pas correspondre exactement aux caractéristiques techniques
indiquées. Ce produit est testé et étalonné dans des conditions strictement contrôlées, et des différences de
performance mineures peuvent avoir lieu si ces conditions sont différentes.
Épurateur d’air à bres de Honeywell 68-0239EF—11
18

CARACTÉRISTIQUES
TECHNIQUES
MF14710A
DIMENSIONS DU F100
PO
16 X 25
16 X 20
20 X 25
20 X 20
MM
406 X 635
406 X 508
508 X 635
508 X 508
DIM. A
14-7/16
14-7/16
18-7/16
18-7/16
367
367
468
468
DIM. B
16-3/16
16-3/16
20-3/16
20-3/16
411
411
513
513
23-1/4
18-1/4
23-1/4
18-1/4
DIM. C
591
457
591
457
DIM. D
25-11/32
25-11/32
25-11/32
25-11/32
644
517
644
517
1-7/16 (37)
6-3/4
(171)
PO MM PO MM PO MM PO MM
7/8
(22)
3/16 (5)
3/8 (10)
DIM. B
(VOIR
TABLEAU
)
DIM. C (VOIR TABLEAU)
DIM. D (VOIR TABLEAU)
DIM. A
(VOIR
TABLEAU)
Caractéristiques du F100
Valeur MERV* : MERV 11
Chute de pression statique : 0,23 (PO C.E.) @
2,54 m/s
Cotes d’efcacité* :
Petites particules : E1 = 0,3 à 1,0 microns = 32%
Particules moyennes : E2 = 1,0 à 3,0 microns = 72%
Grosses particules : E3 = 3,0 à 10,0 microns = 96%
0500 1000 1500 2000
0.000
0.050
0.100
0.150
0.200
0.250
0.300 12.5 X 20
16 X 20
16 X 25
20 X 20
20 X 25
TAILLE DU FILTRE
CHUTE DE PRESSION (PO C.E.)
DÉBIT D’AIR (EN pi3/min)
MF34911
LORS DE LA PREMIÈRE INSTALLATION. LA CHUTE DE PRESSION AUGMENTE
À MESURE QUE LE FILTRE SE REMPLISSE. REMPLACER LE FILTRE
LORSQUE LA CHUTE DE PRESSION ATTEINT 0,5 PO C.E. (0,1 kPa).
DISPONIBLE AUX ÉTATS UNIS SEULEMENT.
2
1
1
2
Caractéristiques du F200
Valeur MERV* : MERV 13
Chute de pression statique : 0,3 (PO C.E.) @
2,54 m/s
Cotes d’efcacité* :
Petites particules : E1 = 0,3 à 1,0 microns = 63%
Particules moyennes : E2 = 1,0 à 3,0 microns = 91%
Grosses particules : E3 = 3,0 à 10,0 microns = 99%
0500 1000 1500 2000
0
0.1
0.2
0.3
0.4
CHUTE DE PRESSION (PO C.E.)
DÉBIT D’AIR (EN pi3/min)
MF13662
LORS DE LA PREMIÈRE INSTALLATION. LA CHUTE DE PRESSION AUGMENTE
À MESURE QUE LE FILTRE SE REMPLISSE. REMPLACER LE FILTRE
LORSQUE LA CHUTE DE PRESSION ATTEINT 0,5 PO C.E. (0,1 kPa).
1
1
20 x 25 po
(508 x 635 mm)
20 x 20 po
(508 x 508 mm)
16 x 25 po
(406 x 635 mm)
16 x 20 po
(406 x 508 mm)
Dimensions
Température nominale
-40 °C à 60 °C (-40 °F à 140 °F)
Homologations
Underwriters Laboratories Inc. : Répertorié
UL 900, Classe 2.
Tableau des ltres de rechange
Dimension du
ltre (po)
Référence de pièce
F100 F200
20 x 12-1/2 x 4-3/8 FC100A1052 N/A
16 x 24-7/8 x 4-3/8 FC100A1029 FC200E1029
16 x 19-3/4 x 4-3/8 FC100A1003 FC200E1003
20 x 24-7/8 x 4-3/8 FC100A1037 FC200E1037
20 x 19-3/4 x 4-3/8 FC100A1011 FC200E1011
* Valeur d’efcacité minimale déclarée (ltres à bres uniquement)
* Les cotes d’efcacité sont basées sur la norme ASHRAE 52.2-1999.
Épurateur d’air à bres de Honeywell 68-0239EF—11
19

Solutions de régulation et d'automatisation
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://yourhome.honeywell.com
® Marque de commerce déposée aux États-Unis
© 2016 Honeywell International Inc.
68-0239EF—11 M.S. Rev. 02-16
Imprimé aux États-Unis
