Honeywell Home PRO H2000DV Series User manual

® U.S. Registered Trademark. Patents pending.
Copyright © 2019 Resideo Technologies, Inc.
All rights reserved.
Installation
Guide
Must be installed by a trained, experienced technician
Read these instructions carefully. Failure to follow these instructions
can damage the product or cause a hazardous condition.
Need Help?
For assistance with this product please visit http://customer.resideo.com
or call Resideo Customer Care toll-free at 18004681502
PRO TH2000DV/TH1000DV Series
Thermostats
Cool
On
Off
Heat
Cool
Auto
On
Fan
FR
Return
pm
Set
Hold
Run
E.M. Heat
Cool
On
Off
Heat
Cool
Auto
On
Fan
This manual covers the following models
• TH1100DV: For Heat only systems
• TH2110DV/TH1110DV: For 1 Heat/1 Cool systems
• TH2210DV/TH1210DV: For 2 Heat/1 Cool heat pump systems only
(Pull thermostat from wallplate and turn over to find model number.)
System Types
TH2110DV/TH1110DV:
• Gas, oil, or electric heat with air
conditioning
• Warm air, hot water, high-efficiency
furnaces, 1 Heat/1 Cool heat pumps,
steam, gravity
• Heat only
• Heat only with fan
• Cool only
• 750 mV heating systems
TH2210DV/TH1210DV:
• 2 Heat/1 Cool heat pumps
TH1100DV:
• Gas, oil, or electric heat
• Warm air, hot water, steam, gravity
• Heat only
• 750 mV heating systems
69-2800EFS-03

Installation Guide
2
69-2800EFS—03
M34683A
›
HPS
‹
C IS OPTIONAL
WITH BATTERIES
NOT
USED
R
C
AUX/
E
Y
G
O
B
M34682A
UP

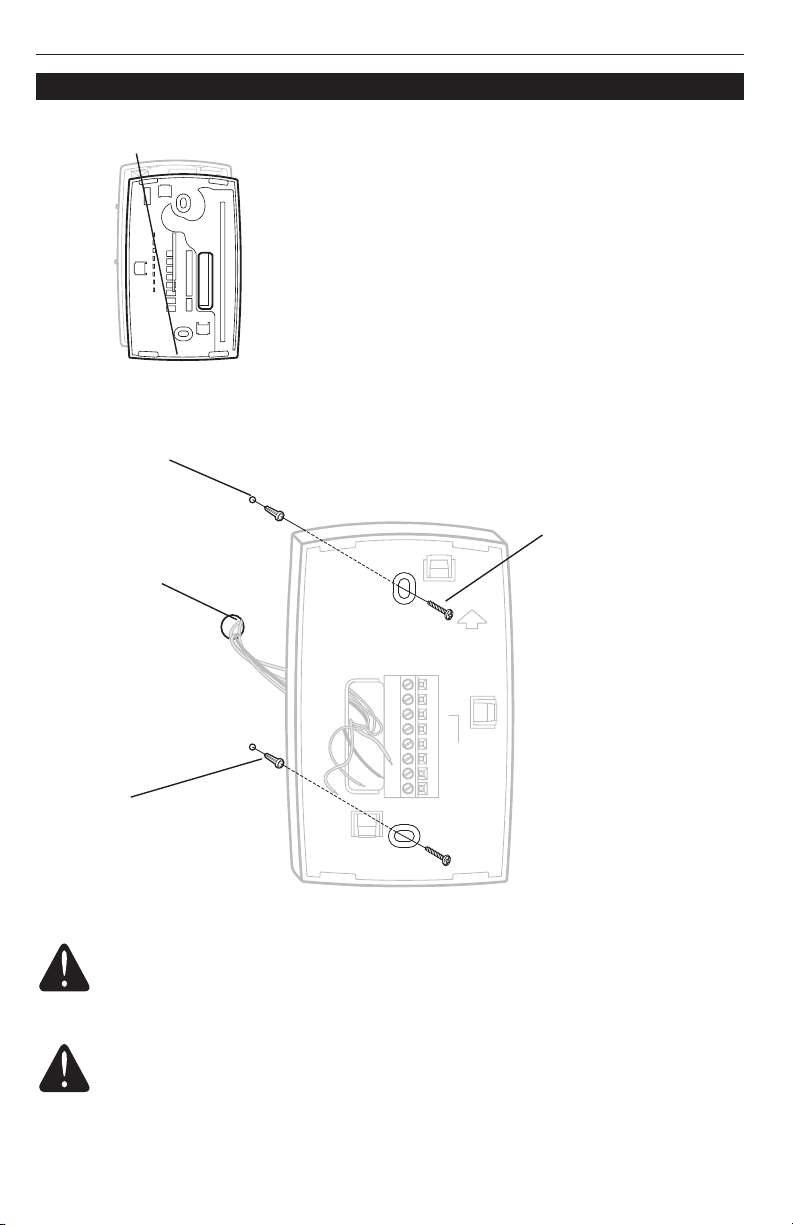

Wallplate installation
Remove the wallplate from the thermostat
as shown at left, then follow directions
below for mounting.
1. Pull wires through wire hole.
2. Position wallplate on wall, level and mark hole
positions with pencil.
3. Drill holes at marked positions as shown below,
then tap in supplied wall anchors.
4. Place wallplate over anchors, insert and tighten
mounting screws.
Pull at bottom to remove thermostat
from wallplate.
CAUTION: ELECTRICAL HAZARD
Can cause electrical shock or equipment damage. Disconnect power before beginning
installation.
Drill 3/16" holes for drywall. Drill 7/32" holes for plaster.
MERCURY NOTICE
If this product is replacing a control that contains mercury in a sealed tube, do not
place the old control in the trash. Contact the Thermostat Recycling Corporation at
www.thermostat-recycle.org or 8002388192 for information on how and where to
properly and safely dispose of your old thermostat.
Wall anchors
Mounting screws
Wire hole

PRO TH2000DV/TH1000DV Series
369-2800EFS—03

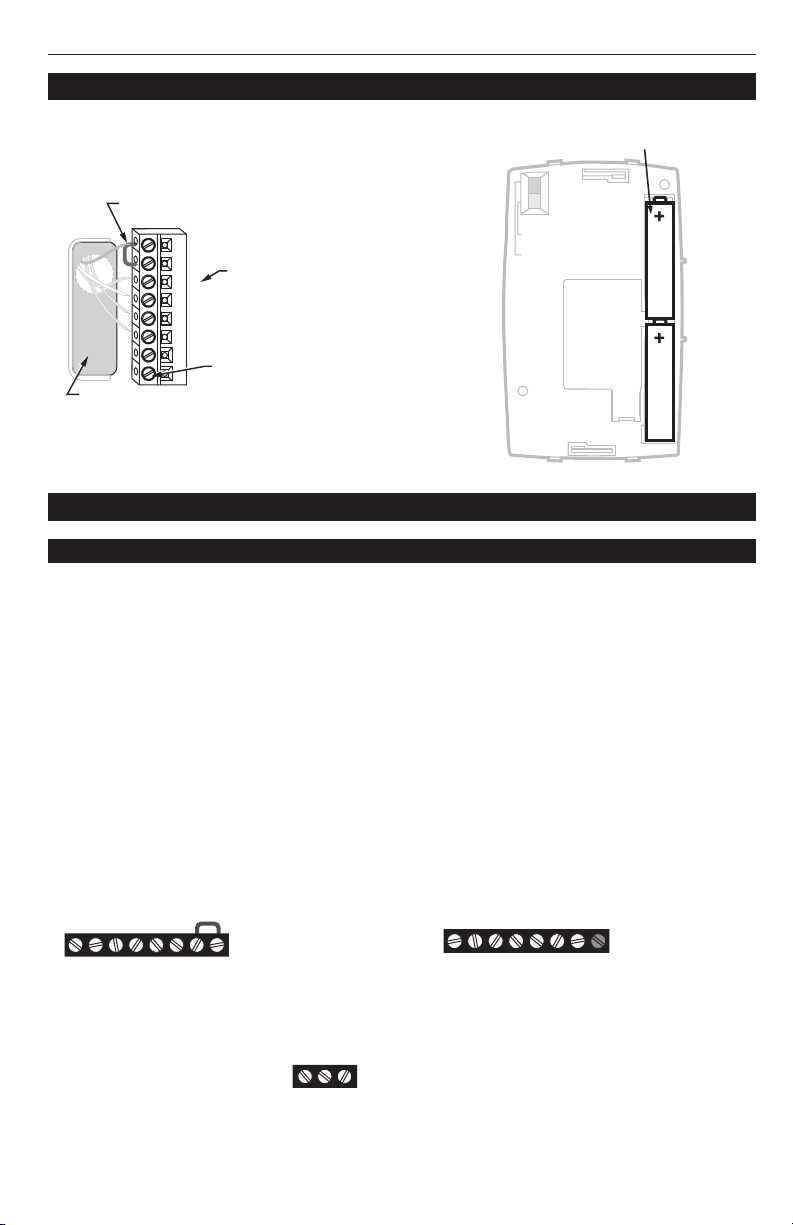

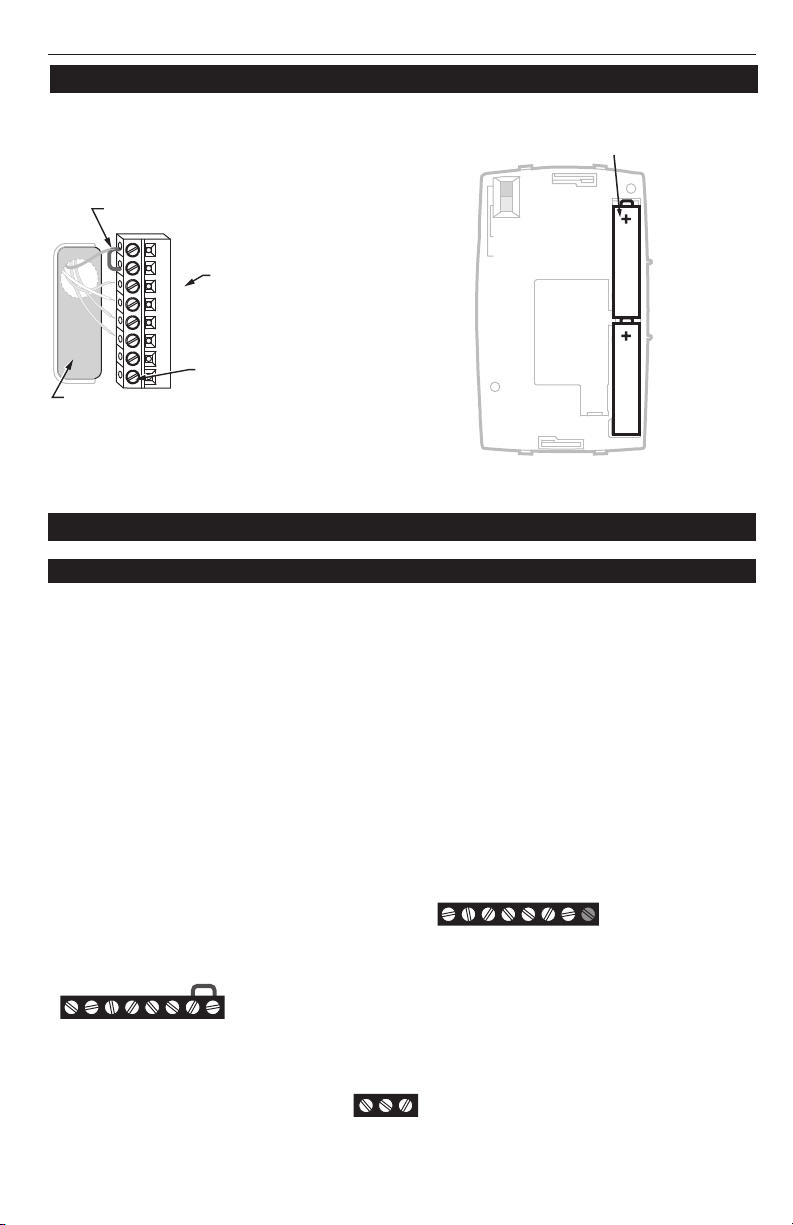

Power options
TH2110DV/TH1110DV:
B Changeover valve energized in
heating
O Changeover valve energized in cooling
G Fan relay
Y Compressor contactor
W Heat relay
C 24 Vac common. For 2-transformer
systems, use common wire from
cooling transformer.
R 24 Vac power from heating
transformer
Rc 24 Vac power from cooling
transformer
TH2210DV/TH1210DV:
B Changeover valve energized in
heating
O Changeover valve energized in
cooling
G Fan relay
Y Compressor contactor
Aux/E Auxiliary heat relay
C 24 Vac common
R 24 Vac power
TH1100DV:
W Heat relay
C 24 Vac common
R 24 Vac power
Terminal designations
Wiring
M32808B
RWYG
B
RcO C
TH2110DV/
TH
1110DV
CYGO
BR
Aux/
E
M32809B
TH2210DV/TH1210DV
Not
Used
M34673A
ELECTRIC
OR HEAT PUMP
GAS OR OIL
INSERT BATTERIES FOR
PRIMARY OR BACKUP POWER
M34699A
KEEP WIRES IN
THIS SHADED AREA
REMOVE FACTORY-INSTALLED JUMPER
ONLY FOR TWO-TRANSFORMER SYSTEMS
CONNECT C FOR PRIMARY
AC POWER (OPTIONAL IF
BATTERIES ARE INSTALLE
D)
RC
R
C
W
Y
G
O
BTERMINAL
BLOCK SHOWN
M34800A
RW C
TH1100DV

Installation Guide
4
69-2800EFS—03

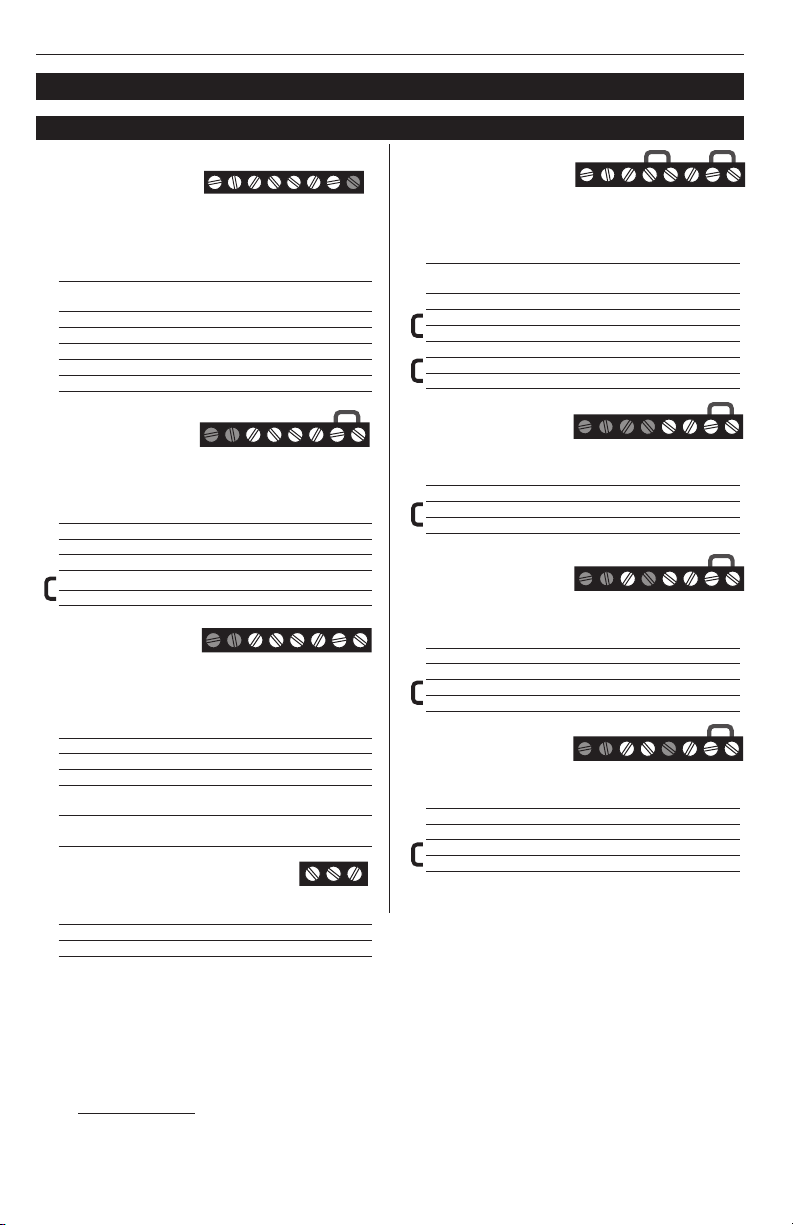

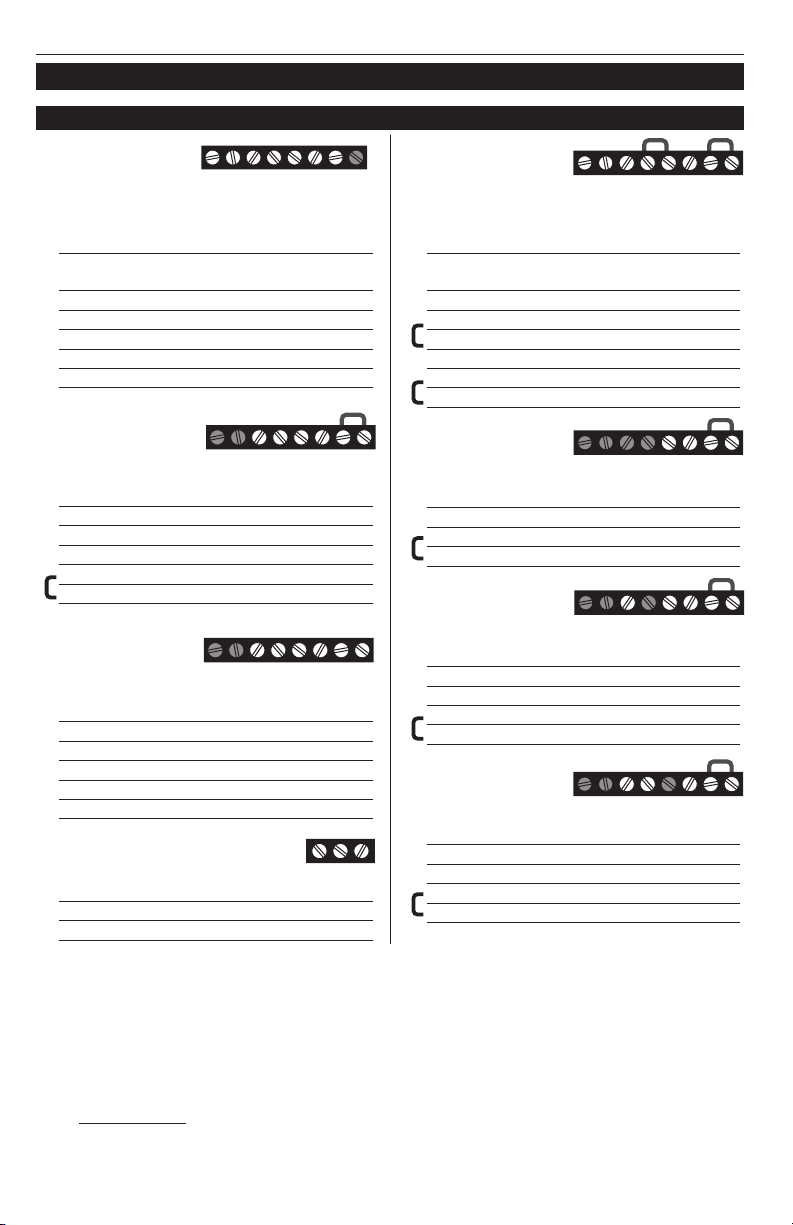

Wiring
2H/1C Heat
Pump System
TH2210DV/TH1210DV
B Changeover valve energized in
heating [5]
O Changeover valve energized in
cooling [5]
G Fan relay
Y Compressor contactor
Aux/E Auxiliary heat relay
C 24 Vac common [3]
R Power [1]
1H/1C System
TH2110DV/
TH1110DV
(1 transformer)
G Fan relay
Y Compressor contactor
W Heat relay
C 24 Vac common [3]
R [R+Rc joined by jumper]
Rc Power [1]
1H/1C System
TH2110DV/
TH1110DV
(2 transformers)
G Fan relay
Y Compressor contactor
W Heat relay
C 24 Vac common [3, 4]
R Power (heating transformer) [1, 2]
Rc Power (cooling transformer) [1, 2]
Heat Only System
TH1100DV
W Heat relay
C 24Vac common [3]
R Power [1]
1H/1C Heat
Pump System
TH2110DV/TH1110DV [7]
B Changeover valve energized in
heating [5]
O Changeover valve energized in
cooling [5]
G Fan relay
Y Compressor contactor [6]
W [W+Y joined by jumper]
C 24 Vac common [3]
R [R+Rc joined by jumper]
Rc Power [1]
Heat Only
System
TH2110DV/TH1110DV
W Heat relay
C 24Vac common [3]
R [R+Rc joined by jumper]
Rc Power [1]
Heat Only
System with
Fan TH2110DV/TH1110DV
G Fan relay
W Heat relay
C 24 Vac common [3]
R [R+Rc joined by jumper]
Rc Power [1]
Cool Only
System
TH2110DV/TH1110DV
G Fan relay
Y Compressor contactor
C 24 Vac common [3]
R [R+Rc joined by jumper]
Rc Power [1]
NOTES
Wire specifications:
Use 18 to 22-gauge thermostat wire.
Shielded cable is not required.
[1] Power supply. Provide disconnect means
and overload protection as required.
[2] Remove jumper for 2-transformer systems.
[3] Optional 24 Vac common connection.
[4] Common connection must come from
cooling transformer.
[5] Use either O or B terminals for changeover
valve.
[6] Use a small piece of wire (not supplied) to
connect W and Y terminals.
[7] Set fan operation switch to Heat Pump
(see page 5).
Wiring guide — conventional and heat pump systems
CYGO
BR
Aux/
E
M32809B
TH2210DV/TH1210DV
Not
Used
RcCYW
GR
M32811
RcCYW
GR
M32812
RcCYWGO
BR
M32813
RcC
WR
M32814
RcCW
GR
M32815
RcCY
GR
M32816
See [notes] below
M34801
RW C

PRO TH2000DV/TH1000DV Series
569-2800EFS—03
M34679A
Off
Heat
Cool
Auto
On
Fan
Set
Hold
Run
E.M. Heat
Cool
On
FR
Return
pm
M34676A
Set
Cool
77
On
Fan
Auto
On
O
Cool
Heat
C IS OPTIONAL
WITH BATTERIES
RC
R
C
W
Y
G
O
B
UP
TH2110DV/TH1110DV only:
• Gas or Oil: For gas or oil
heating systems, leave the fan
operation switch in this factory-
set position. (This setting is for
systems that control the fan in a
call for heat.)
• Electric or Heat Pump: Change
the switch to this setting for heat
pump or electric heat systems.
(This setting is for systems that
allow the thermostat to control
the fan in a call for heat, if a
fan wire is connected to the G
terminal.)
Align the thermostat with the tabs on
the wallplate, then push gently until the
thermostat snaps in place.
Thermostat mounting
Set fan operation switch.
Push excess wire
back into the wall
opening.
Plug wall opening
with non-flammable
insulation.
Fan operation settings
ELECTRIC
OR HEAT PUMP
GAS OR OIL
M34674A
ELECTRIC
OR HEAT PUMP
GAS OR OIL

Installation Guide
6
69-2800EFS—03
55
M32819
Follow the procedure below to configure the thermostat to match the installed
heating/cooling system, and customize feature operation as desired.
Function
number
Setting
To begin, press and hold the s and tbuttons until the display changes.
Press the sor tbutton to change the setting.
Press the sand tbuttons simultaneously for one second to
advance to the next function.
Press and hold the sand tbuttons to exit and save settings.
Installer setup
M34680A
Off
Heat
Cool
Auto
On
Fan
Set
Hold
Run
E.M. Heat
Cool
On
FR
Return
pm
M34681A
Set
Cool
77
On
Fan
Auto
On
O
Cool
Heat
NOTE: If you do not press any button for 60 seconds while you are in the
setup menu, the thermostat automatically saves any changes made and
exits the menu.

PRO TH2000DV/TH1000DV Series
769-2800EFS—03
Setup function Settings & options (factory default in bold)
5 Heating cycle rate
(CPH: cycles/hour)
TH2110DV, TH1110DV
and TH1100DV
5 For gas or oil furnaces of less than 90% efficiency
1 For steam or gravity systems
3 For hot water systems & furnaces of over 90% efficiency
6 For electric furnaces
[Other cycle rate options: 2 or 4 CPH]
6 Auxiliary heat
cycle rate (CPH)
TH2210DV and
TH1210DV
3 For hot water systems & furnaces of over 90%
efficiency
1 For steam or gravity systems
5 For gas or oil furnaces of less than 90% efficiency
6 For electric furnaces
[Other cycle rate options: 2 or 4 CPH]
9 Compressor
cycle rate (CPH) 3 Recommended for most compressors [Other cycle rate options: 1, 2, 4, 5, or 6 CPH]
13 Early Start (TH2110DV
and TH2210DV) 1 On **See page 8 0 Off
14 Temperature
display 0 Fahrenheit 1 Celsius
15 Compressor
protection 1 Five-minute compressor off time (See page 8) 0 No compressor off time
20 Clock display
(TH2110DV and
TH2210DV)
0 12-hour display
1 24-hour display
25 Lower temperature
range (TH1100DV only) 0 Standard range 40°F to 90°F (4.5°C to 32°C) 1 Lower range (for garage mode) 35°F to 90°F
(1.5°C to 32°C)
40 Restore program
schedule to default
(TH2110DV and
TH2210DV)
0 Off
1 On - program schedule default settings are listed in the
operating manual
Installer setup
CAUTION: EQUIPMENT DAMAGE HAZARD
Compressor protection is bypassed during testing. To prevent equipment damage,
avoid cycling the compressor quickly.
NOTE: The options below may not be available in all models.

Installation Guide
www.resideo.com
Resideo Inc., 1985 Douglas Drive North
Golden Valley, MN 55422
69-2800EFS—03 M.S. Rev. 07-19 | Printed in United States
This product is manufactured by Resideo Technologies, Inc., Golden Valley, MN, 1-800-468-1502
©2019 Resideo Technologies, Inc. The Honeywell Home trademark is used under license from Honeywell International Inc. All rights reserved.
Early Start (Setup Function 13): Early start allows the heating or cooling to turn on before the
program start time, so the temperature is reached at the time you set.
Compressor Protection (Setup Function 15): Forces the compressor to wait a few minutes
before restarting, to prevent damage. During the wait time, the message Cool On or Heat On
(heat pumps only) will flash on the display.
Please contact your distributor to order replacement parts.
Cover plate assembly* ................................................... Part Number 50002883001
*Use to cover marks left by old thermostats.
Temperature Ranges
• Heat: 40° to 90°F (4.5° to 32°C)
• Cool: 50° to 99°F (10° to 37°C)
Operating Ambient Temperature
• 32° to 120°F (0° to 48.9°C)
Shipping Temperature
• 20° to 120°F (28.9° to 48.9°C)
Operating Relative Humidity
• 5% to 90% (non-condensing)
Physical Dimensions
• 37/16”H x 410/16”W x 13/16”D
87mm H x 119mm W x 30mm D
Electrical Ratings
System Voltage (50/60Hz) Running Current
Heat (1st stage) 2030 Vac 0.021.0 A
(Powerpile) 750 mV DC 100 mA DC
Auxiliary heat 2030 Vac 0.021.0 A
Cooling 2030 Vac 0.021.0 A
Accessories & replacement parts
Special functions
Specifications

Cool
On
Off
Heat
Cool
Auto
On
Fan
FR
Return
pm
Set
Hold
Run
E.M. Heat
Cool
On
Off
Heat
Cool
Auto
On
Fan
® Marque déposée aux É.-U. Brevets en instance.
© 2019 Resideo Technologies, Inc.
Tous droits réservés.
Guide
d’installation
Série PRO TH2000DV/TH1000DV
Thermostats
Doit être installé par un technicien d’expérience ayant reçu la
formation pertinente.
Lire attentivement les instructions. Le fait de ne pas les suivre risque
d’endommager le produit ou de constituer un danger.
Besoin d’aide?
Pour obtenir de l’assistance au sujet de ce produit,
consulter le http://customer.resideo.com ou téléphoner sans frais
au Centre de service à la clientèle de Resideo au 1 800 468-1502
Le présent guide porte sur les modèles suivants :
• TH1100DV: Pour systèmes de chauffage seulement
• TH2110DV/TH1110DV : Pour systèmes à 1 étage de chauffage/1 étage de refroidissement
• TH2210DV/TH1210DV : Pour thermopompes à 2 étages de chauffage/1 étage de
refroidissement seulement
(Retirer le thermostat de la plaque murale et le retourner pour trouver le numéro de modèle.)
Types de système
TH2110DV/TH1110DV :
• Gaz, mazout ou chauffage électrique
avec climatisation
• Air chaud, eau chaude, appareils
de chauffage à haut rendement,
thermopompes à 1 étage de chauffage/1
étage de refroidissement, vapeur et
gravité
• Chauffage seulement
• Chauffage seulement avec ventilateur
• Refroidissement seulement
• Systèmes de chauffage 750 mV
TH2210DV/TH1210DV :
• Thermopompes à 2 étages de
chauffage/1 étage de refroidissement
TH1100DV:
• Gaz, mazout ou chauffage électrique
• Air chaud, eau chaude, vapeur et gravité
• Chauffage seulement
• Systèmes de chauffage 750 mV

2
69-2800EFS—03
Guide d’installation
Installation de la plaque murale
AVIS SUR LE MERCURE
Si le nouveau thermostat remplace un ancien régulateur contenant un contact à
mercure, ne pas mettre l’ancien régulateur aux poubelles. Contactez le Thermostat
Recycling Corporation à www.switchthestat.ca ou le 4169222448 pour obtenir de
l'information sur la façon et l'endroit appropriés de vous débarrasser de votre vieux
thermostat.
MISE EN GARDE : RISQUE DE CHOC ÉLECTRIQUE
Peut provoquer des chocs électriques ou endommager le matériel. Couper
l’alimentation électrique avant d’effectuer le raccordement.
Séparer la plaque murale du thermostat
comme l’indique l’illustration ci-contre,
puis suivre les directives d’installation.
1. Faire passer les fils par l’ouverture réservée aux
fils.
2. Placer la plaque murale sur le mur, mettre de
niveau et marquer au crayon l’emplacement des
trous.
3. Percer les trous aux endroits marqués à l’aide
d’une perceuse, puis insérer les chevilles
d’ancrage fournies.
4. Apposer la plaque murale sur les chevilles,
insérer puis resserrer les vis de fixation.
Tirer le thermostat par le bas pour le
détacher de la plaque murale.
Utiliser une mèche de 3/16 po
si le mur est en placoplâtre.
Utiliser une mèche de 7/32 po
si le mur est en plâtre.
M34683A
›
HPS
‹
C IS OPTIONAL
WITH BATTERIES
NOT
USED
R
C
AUX/
E
Y
G
O
B
M34682A
UP
Ancrages muraux
Trou du fil
Vis de montage

369-2800EFS—03
Série PRO TH2000DV/TH1000DV
Options d’alimentation
TH2110DV/TH1110DV :
B Vanne d’inversion déclenchée en
mode de chauffage
OVanne d’inversion déclenchée en
mode de refroidissement
GRelais de ventilateur
YContacteur du compresseur
WRelais de chauffage
CCommun 24 V c.a. Dans les systèmes
à deux transformateurs, utiliser le
fil commun du transformateur de
refroidissement.
R Alimentation 24 V c.a. provenant du
transformateur de chauffage
Rc Alimentation 24 V c.a. provenant du
transformateur de refroidissement
TH2210DV/TH1210DV :
B Vanne d’inversion déclenchée en
mode de chauffage
OVanne d’inversion déclenchée en
mode de refroidissement
GRelais de ventilateur
YContacteur du compresseur
Aux/ERelais de système de chauffage
auxiliaire
CCommun 24 V c.a.
RAlimentation 24 V c.a.
Désignation des bornes
Câblage
M32808B
RWYG
B
RcO C
TH2110DV/
TH
1110DV
CYGO
BR
Aux/
E
M32809B
TH2210DV/TH1210DV
Non
utilisé
e
TH1100DV :
W Relais de chauffage
CCommun 24 V c.a.
R Alimentation 24 V c.a.
MF34673A
ELECTRIC
OR HEAT PUMP
GAS OR OIL
INSÉRER LES PILES POUR
L’ALIMENTATION PRIMAIRE
OU DE SECOURS.
MF34699A
GARDER LES FILS DANS
CETTE ZONE OMBRAGÉE
RETIRER LE CAVALIER INSTALLÉ EN USINE
SEULEMENT SI LE SYSTÈME EST À DEUX
TRANSFORMATEURS
RACCORDER LA BORNE C
POUR L’ALIMENTATION
PRINCIPALE EN C.A. (OPTIONNE
L
SI DES PILES SONT INSTALLÉES).
RC
R
C
W
Y
G
O
BBORNIER
M34800A
RW C
TH1100DV

4
69-2800EFS—03
Guide d’installation
Câblage
Guide de câblage – systèmes classiques et thermopompes
Thermopompes
2C/1F
TH2210DV/TH1210DV
B Vanne d’inversion déclenchée en
mode de chauffage [5]
OVanne d’inversion déclenchée en
mode de refroidissement [5]
GRelais de ventilateur
YContacteur du compresseur
Aux/E Relais de système de chauffage aux-
iliaire [9]
CCommun 24 V c.a. [3]
RAlimentation [1]
Système 1C/1F
TH2110DV/
TH1110DV
(1 transformateur)
G Relais de ventilateur
YContacteur du compresseur
WRelais de chauffage
CCommun 24 V c.a. [3]
R[R+Rc reliées par un cavalier]
Rc Alimentation [1]
Système 1C/1F
TH2110DV/
TH1110DV
(2 transformateurs)
G Relais de ventilateur
YContacteur du compresseur
WRelais de chauffage
CCommun 24 V c.a. [3, 4]
RAlimentation (transformateur,
chauffage) [1, 2]
Rc Alimentation (transformateur, refroid-
issement) [1, 2]
Heat Only System
TH1100DV
W Relais de chauffage
CCommun 24 V c.a. [3]
RAlimentation [1]
Thermopompe
1C/1F
TH2110DV/TH1110DV [7]
B Vanne d’inversion déclenchée en
mode de chauffage [5]
OVanne d’inversion déclenchée en
mode de refroidissement [5]
GRelais de ventilateur
YContacteur du compresseur [6]
W [W+Y reliées par un cavalier]
CCommun 24 V c.a. [3]
R[R+Rc reliées par un cavalier]
Rc Alimentation [1]
Système de
chauffage
seulement
TH2110DV/TH1110DV
W Relais de chauffage
CCommun 24 V c.a. [3]
R[R+Rc reliées par un cavalier]
Rc Alimentation [1]
Système de
chauffage
seulement avec
ventilateur TH2110DV/TH1110DV
G Relais de ventilateur
WRelais de chauffage
CCommun 24 V c.a. [3]
R[R+Rc reliées par un cavalier]
Rc Alimentation [1]
Système de
refroidissement
seulement
TH2110DV/TH1110DV
G Relais de ventilateur
YContacteur du compresseur
CCommun 24 V c.a. [3]
R[R+Rc reliées par un cavalier]
Rc Alimentation [1]
REMARQUES
Caractéristiques techniques des fils :
Utiliser du fil pour thermostat de calibre
18 à 22. Il n’est pas nécessaire d’utiliser
du fil blindé.
[1] Alimentation : Fournir au besoin un
dispositif de coupure et une protection
contre les surcharges.
[2] Retirer le cavalier dans le cas de
systèmes à deux transformateurs.
[3] Connexion commune 24 V c.a. en option.
[4] La connexion commune doit provenir du
transformateur de refroidissement.
[5] Utiliser soit la borne O soit la borne B
pour la vanne d’inversion.
[6] Utiliser un petit bout de fil (non fourni)
pour raccorder les bornes W et Y.
[7] Régler le sélecteur du ventilateur à la
position Thermopompe (Heat Pump)
(voir page 5).
CYGO
BR
Aux/
E
M32809B
TH2210DV/TH1210DV
Non
utilisée
RcCYW
GR
M32811
RcCYW
GR
M32812
RcCYWGO
BR
M32813
RcC
WR
M32814
RcCW
GR
M32815
RcCY
GR
M32816
Voir [remarques] ci-dessous
M34801
RW C

569-2800EFS—03
Série PRO TH2000DV/TH1000DV
Aligner le thermostat avec les
languettes sur la plaque murale, puis
appuyer doucement jusqu'à ce qu'il
s'emboîte.
Montage du thermostat
Régler le sélecteur du ventilateur.
Repousser le fil en
excès dans l’ouverture
dans le mur.
Boucher l’ouverture
dans le mur au
moyen d’un isolant
ininflammable.
TH21100DV/TH1110DV seulement :
• Gaz ou mazout : Dans le cas de systèmes
de chauffage au gaz ou au mazout, laisser le
sélecteur du ventilateur à la position réglée
en usine. (Ce réglage convient aux systèmes
qui commandent le fonctionnement
du ventilateur lors d’une demande de
chauffage.)
• Électricité ou thermopompe : Déplacer
le sélecteur à cette position si le système
est une thermopompe ou un appareil de
chauffage électrique. (À cette position, le
thermostat commande la mise en marche du
ventilateur lors d’une demande de chaleur si
un fil du ventilateur est raccordé à la borne
G.)
Réglage du ventilateur
ELECTRIC
OR HEAT PUMP
GAS OR OIL
M34674A
ELECTRIC
OR HEAT PUMP
GAS OR OIL
M34679A
Off
Heat
Cool
Auto
On
Fan
Set
Hold
Run
E.M. Heat
Cool
On
FR
Return
pm
M34676A
Set
Cool
77
On
Fan
Auto
On
O
Cool
Heat
C IS OPTIONAL
WITH BATTERIES
RC
R
C
W
Y
G
O
B
UP

6
69-2800EFS—03
Guide d’installation
Suivre les directives ci-dessous pour configurer le thermostat pour qu’il
corresponde au système de chauffage-refroidissement installé, et pour
persona-liser son fonctionnement.
Numéro de
fonction
Réglage
Mode de configuration par l’installateur
Pour commencer, Appuyer sur les boutons s et tles maintenir enfoncés jusqu’à ce que
l’affichage change.
Appuyer sur le bouton s ou t pour modifier les réglages.
Appuyer simultanément sur les boutons s et t pendant une
seconde pour passer à la fonction suivante.
Appuyer sur les boutons s et t et les maintenir enfoncées
pour quitter et enregistrer réglages.
55
M32819
M34680A
Off
Heat
Cool
Auto
On
Fan
Set
Hold
Run
E.M. Heat
Cool
On
FR
Return
pm
M34681A
Set
Cool
77
On
Fan
Auto
On
O
Cool
Heat
REMARQUE : Si aucun bouton n’est touché pendant 60
secondes dans le menu de configuration, le thermostat enregistre
automatiquement toute modification effectuée et quitte le menu.

769-2800EFS—03
Série PRO TH2000DV/TH1000DV
Fonctions Réglage et options
(réglages de l’usine en gras)
5 Nombre de cycles de
chauffage à l’heure
(CPH : cycles par heure)
TH2110DV, TH1110DV et
TH1100DV
5 Pour les appareils au gaz ou au mazout à moins de 90
% d’efficacité
1 Systèmes à vapeur ou à gravité
3 Systèmes et appareils de chauffage à eau chaude à plus
de 90 % d’efficacité
6 Pour appareils de chauffage électriques
[autres CPH possibles : 2 ou 4 CPH]
6 Cycles par heure du
chauffage auxiliaire
(CPH)
TH2210DV, TH1210DV
3 Systèmes et appareils de chauffage à eau chaude à
plus de 90 % d’efficacité
1 Systèmes à vapeur ou à gravité
5 Pour les appareils au gaz ou au mazout à moins de
90 % d’efficacité
6 Pour appareils de chauffage électriques
[autres CPH possibles : 2 ou 4 CPH]
9 Cycles par heure du
compresseur (CPH) 3 Recommandé pour la plupart des compresseurs [Autres options possibles : 1, 2, 4, 5 ou 6 CPH]
13 Démarrage pré-
coce (TH2110DV et
TH2210DV)
1 En marche **Voir page 8
0 À l’arrêt
14 Affichage de la
température 0 Fahrenheit 1 Celsius
15 Protection du
compresseur 1 Temporisation de 5 minutes (Voir page 8) 0 Aucun temps de coupure du compresseur
20 Affichage de l’horloge
(TH2110DV et
TH2210DV)
0 Format 12 heures
1 Format 24 heures
25 Gamme de température
faible (TH1100DV seule-
ment)
0 Gamme standard 4,5 ° à 32 °C (40 ° à 90 °F)
1 Gamme faible (pour le mode garage) 1,5 ° à 32 °C
(35 ° à 90 °F)
40 Restaurer le réglage
par défaut
du calendrier (TH2110DV
et TH2210DV)
0 Arrêt
1 On (Marche) - Les réglages par défaut du calendrier sont
indiqués dans le manuel de fonctionnement
Mode de configuration par l’installateur
MISE EN GARDE : RISQUE DE DOMMAGE MATÉRIEL
Le système ne tient pas compte du temps d’arrêt minimal du compresseur pendant
le test par l’installateur. Pour éviter d’endommager le matériel, éviter les cycles de
fonctionnement trop rapides du compresseur.
REMARQUE : Les options ci-dessous ne sont pas disponibles pour tous les modèles.

www.resideo.com
Resideo Inc., 1985 Douglas Drive North
Golden Valley, MN 55422
Guide d’installation
69-2800EFS—03 M.S. Rev. 07-19 | Imprimé aux États-Unis
Ce produit est fabriqué par Resideo Technologies, Inc., Golden Valley, MN, 1-800-468-1502
©2019 Resideo Technologies, Inc. La marque de commerce Honeywell Home est utilisée sous licence avec l’autorisation d’Honeywell International Inc. Tous droits réservés.
Fonctions spéciales
Démarrage précoce (fonction de configuration 13) : Le démarrage précoce permet à l'appareil
de chauffage et au climatiseur de se mettre en marche avant le temps programmé pour que la
température voulue soit obtenue à l'heure programmée.
Protection du compresseur (Configuration de la fonction 15) : Cette fonction oblige le
compresseur à attendre quelques minutes avant de redémarrer. Pendant cette attente, les mots
«Cool On» (ou«Heat On» si le système utilisé est une thermopompe) clignotent à l’écran.
Accessoires et pièces de rechange
Prière de communiquer avec le distributeur pour commander des pièces
de rechange.
Ensemble de plaques de recouvrement* .....................................N° de pièce 50002883001
*Sert à masquer les marques laissées par l’ancien thermostat.
Caractéristiques techniques
Gammes de température
• Chauffage : 4,5 ° à 32 °C (40 ° à 90 °F)
• Refroidissement : 10 ° à 37 °C (50 ° à 99 °F)
Gamme de température
ambiante de service
• 0 ° à 48,9 °C (32 ° à 120 °F)
Température à l’expédition
• 28,9 ° à 48,9 °C (20° à 120 °F)
Humidité relative de service
• 5 % à 90 % (sans condensation)
Encombrement
• 37/16 po H x 410/16 po L x 13/16 po P
87 mm H x 119 mm L x 30 mm P
Caractéristiques électriques nominales
Système Tension Intensité
(50/60 Hz) de service
Chauffage (1er étage) 2030 V c.a. 0,021,0 A
(Powerpile) 750 mV c.c. 100 mA c.c.
Chauffage auxiliaire 2030 V c.a. 0,021,0 A
Refroidissement 2030 V c.a. 0,021,0 A

Cool
On
Off
Heat
Cool
Auto
On
Fan
FR
Return
pm
Set
Hold
Run
E.M. Heat
Cool
On
Off
Heat
Cool
Auto
On
Fan
® Marca registrada de los EE. UU. Patentes en trámite.
© 2019, Resideo Technologies, Inc.
Todos los derechos reservados.
Guía de
instalación
Serie PRO TH2000DV/TH1000DV
Termostatos
Debe ser instalado por un técnico
capacitado y experimentado
Lea estas instrucciones atentamente. Si no sigue estas instrucciones,
puede dañar el producto u ocasionar un riesgo.
¿Necesita asistencia?
Para obtener asistencia relacionada con este producto, visite
http://customer.resideo.com o comuníquese con el número gratuito del
servicio de atención al cliente de Resideo, llamando al 1-800-468-1502
Este manual incluye los siguientes modelos:
• TH1100DV: Para sistemas de Sólo calor
• TH2110DV/TH1110DV: Para sistemas de 1 calentador y 1 refrigerador
• TH2210DV/TH1210DV: Para sistemas de bomba de calor para 2 calentadores y 1
regrigerador únicamente
(Quite el termostato de la placa para pared y gírelo para ver el número de modelo).
Tipos de sistema
TH2110DV/TH1110DV:
• Sistema de calefacción a gas, a aceite o
eléctrico con aire acondicionado
• Calefacción de aire, agua caliente,
sistemas de calefacción de alta
efectividad, bombas de calor para 1
calentador y 1 refrigerador, vapor,
gravedad
• Sólo calor
• Sólo calor con ventilador
• Sólo frío
• Sistemas de calefacción de 750 mV
TH2210DV/TH1210DV:
• Sistema de bomba de calor para 2
calentadores y 1 refrigerador
TH1100DV:
• Sistema de calefacción a gas, a aceite o
eléctrico
• Calefacción de aire, agua caliente, vapor,
gravedad
• Sólo calor
• Sistemas de calefacción de 750 mV

2
69-2800EFS—03
Guía de instalación
C IS OPTIONAL
WITH BATTERIES
NOT
USED
R
C
AUX/
E
Y
G
O
B
M34682A
UP
Instalación de la placa para pared
Quite la placa para pared del termostato
como se muestra a la izquierda, y luego
siga las instrucciones para el montaje.
1. Hale los cables a través del agujero para los cables.
2. Coloque la placa en la pared, nivele y marque las
posiciones de los agujeros.
3. Realice agujeros en las posiciones marcadas
como se muestra abajo e introduzca las anclas de
expansión con golpes leves.
4. Coloque la placa para pared sobre las anclas de
expansión, introduzca los tornillos de montaje y
ajústelos.
Hale de la parte inferior para quitar
el termostato de la placa para pared.
PRECAUCIÓN: RIESGO ELÉCTRICO
Puede ocasionar descargas eléctricas o dañar el equipo. Desconéctelo de la fuente de
energía antes de comenzar la instalación.
En tablarroca, realice agujeros de 3/16".
En yeso, realice agujeros de 7/32".
AVISO SOBRE EL MERCURIO
En caso de que este producto reemplace a un control que contenga mercurio en
tubo sellado, evite arrojar el viejo control a la basura. Comuníquese con Thermostat
Recycling Corporation en www.thermostat-recycle.org o llame al 8002388192 para
obtener información sobre cómo y dónde desechar de forma adecuada y segura su
termostato usado.
M34683A
›
HPS
‹
Anclas de expansión
Agujero para el cable
Tornillos de montaje

369-2800EFS—03
Serie PRO TH2000DV/TH1000DV
Opciones de fuentes de energía
TH2110DV/TH1110DV:
B Válvula inversora alimentada durante
la refrigeración
O Válvula inversora alimentada durante
la refrigeración
G Relé del ventilador
Y Interruptor automático del compresor
W Relé de calor
C 24 V CA. Para los sistemas de
2 transformadores, utilice cables
comunes desde el transformador
de la refrigeración.
R Corriente de 24 V CA del transformador
de calefacción
Rc Corriente de 24 V CA del transformador
de refrigeración
TH2210DV/TH1210DV:
B Válvula inversora alimentada
durante la refrigeración
O Válvula inversora alimentada
durante la refrigeración
G Relé del ventilador
Y Interruptor automático del
compresor
Aux/E Relé auxiliar de calor
C 24 V CA
R Corriente de 24 V CA
Designación de terminales
Cableado
M32808B
RWYG
B
RcO C
TH2110DV/
TH
1110DV
CYGO
BR
Aux/
E
MS32809B
TH2210DV/TH1210DV
No
usado
TH1100DV:
W Relé de calor
C 24 V CA.
R Corriente de 24 V CA
MS34699A
MANTENGA LOS CABLES EN
ESTA ÁREA SOMBREADA
QUITE EL PUENTE INSTALADO EN LA FÁBRICA
SÓLO EN LOS SISTEMAS CON DOS
TRANSFORMADORES
CONECTE C PARA SUMINISTRAR
CORRIENTE CA (OPCIONAL SI LA
S
BATERÍAS ESTÁN INSTALADAS)
RC
R
C
W
Y
G
O
B
SE MUESTRA EL
BLOQUE DE
TERMINALES
MS34673A
ELECTRIC
OR HEAT PUMP
GAS OR OIL
COLOQUE LAS BATERÍAS PARA
SUMINISTRO DE ENERGÍA
PRINCIPAL O DE RESPALDO
M34800A
RW C
TH1100DV

4
69-2800EFS—03
Guía de instalación
Cableado
Sistema de bomba
de calor de
2 calentadores
y 1 refrigerador
TH2210DV/TH1210DV
B Válvula inversora alimentada durante
la calefacción [5]
O Válvula inversora alimentada durante
la refrigeración [5]
G Relé del ventilador
Y Interruptor automático del compresor
Aux/E Relé auxiliar de calor [9]
C 24 V CA [3]
R Electricidad [1]
Sistema de
1 calentador
y 1 refrigerador
TH2110DV/TH1110DV
(1 transformador)
G Relé del ventilador
Y Interruptor automático del compresor
W Relé de calor
C 24 V CA [3]
R [R+Rc unidos por un puente]
Rc Electricidad [1]
Sistema de
1 calentador
y 1 refrigerador
TH2110DV/TH1110DV
(2 transformadores)
G Relé del ventilador
YInterruptor automático del compresor
WRelé de calor
C24 V CA [3,4]
RElectricidad (transformador de calefacción)
[1, 2]
Rc Electricidad (transformador de refrigeración)
[1, 2]
Heat Only System
TH1100DV
W Heat relay
C24Vac common [3]
RElectricidad [1]
Sistema de bomba
de calor de 1 calen-
tador y 1 refrigerador
TH2110DV/TH1110DV [7]
B Válvula inversora alimentada durante
la calefacción [5]
OVálvula inversora alimentada durante
la refrigeración [5]
GRelé del ventilador
YInterruptor automático del compresor [6]
W [W+Y unidos por un puente]
C24 V CA [3]
R[R+Rc unidos por un puente]
Rc Electricidad [1]
Sistema
sólo calor
TH2110DV/TH1110DV
W Relé de calor
C24 V CA [3]
R[R+Rc unidos por un puente]
Rc Electricidad [1]
Sistema
sólo calor
ventilador
TH2110DV/TH1110DV
G Relé del ventilador
WRelé de calor
C24 V CA [3]
R[R+Rc unidos por un puente]
Rc Electricidad [1]
Sistema
sólo frío
TH2110DV/TH1110DV
G Relé del ventilador
YInterruptor automático del compresor
C24 V CA [3]
R[R+Rc unidos por un puente]
Rc Electricidad [1]
NOTAS
Especificaciones del cable:
Use cable para termostato de calibre
18 a 22. No se requiere cable blindado.
[1] Fuente de alimentación. Proporciona
el medio de desconexión y la protección
contra sobrecargas requeridos.
[2] Para sistemas de 2 transformadores quite
el puente.
[3] Conexión de 24 V CA opcional.
[4] La conexión común debe provenir del
transformador de refrigeración.
[5] Use terminales O o B para la válvula
inversora.
[6] Use un trozo pequeño de cable (no incluido)
para conectar los terminales W y Y.
[7] Coloque el interruptor del ventilador en la
posición “Heat Pump” (bomba de calor
[vea la página 5]).
Guía de cableado: sistemas convencionales y de bomba de calor
CYGO
BR
Aux/
E
MS32809B
TH2210DV/TH1210DV
No
usado
RcCYW
GR
M32811
RcCYW
GR
M32812
RcCYWGO
BR
M32813
RcC
WR
M32814
RcCW
GR
M32815
RcCY
GR
M32816
Vea [notas] abajo
M34801
RW C
