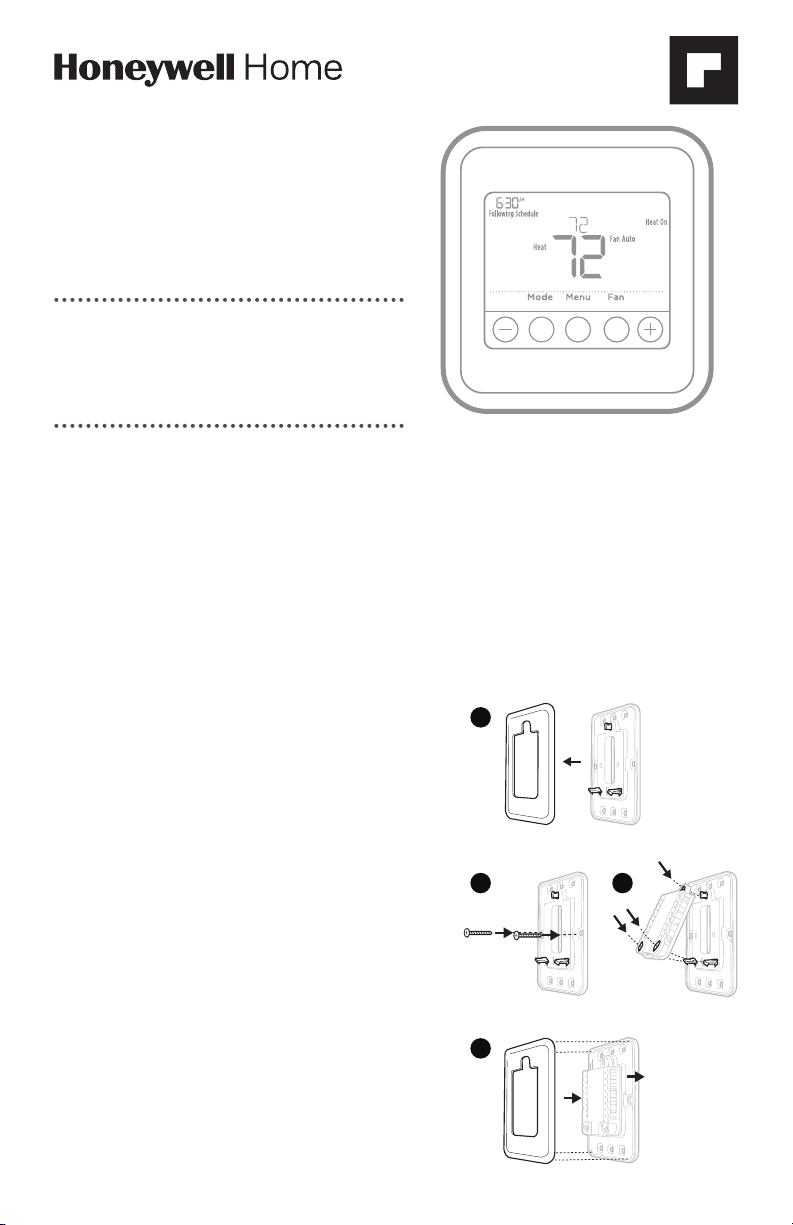

Honeywell Home T4 Pro User manual

Package Includes:
• T4 Pro Thermostat
• UWP™ Mounting System
• Decorative Cover Plate
• Screws and Anchors
• 2 AA Batteries
T4 Pro
Programmable Thermostat
Installation Instructions
TH4110U2005,
TH4210U2002
Read before installing
M37765
NOTE: The THP9045A wire saver module
(ordered separate) can be used on heat/cool
systems when you only have four wires at the
thermostat, and you need a fifth wire for a
common wire. See THP9045A instructions for
more information.
Optional Cover Plate installation
NOTE: If Optional Cover Plate is not
required, see “UWP Mounting System
installation” on next page.
Use the Optional Cover Plate when
you need to cover paint gap from old
thermostat.
There are different cover plates
depending on when the thermostat was
manufactured.
For the square cover plate:
1. Separate the Cover Plate from
Mounting Plate.
2. Mount the Mounting Plate on to the
wall using any of the 8 screw holes.
Insert and tighten mounting screws
supplied with Cover Plate Kit. Do not
overtighten. See Figure 2. Make sure
the Mounting Plate is level.
3. Attach the UWP by hanging it on the
top hook of the Mounting Plate and
then snapping the bottom of the UWP
in place. See Figure 3.
4. Snap the Cover Plate onto the
Mounting Plate. See Figure 4.
Use supplied
screws and
wall anchors
4
3
2
1
M38416

2

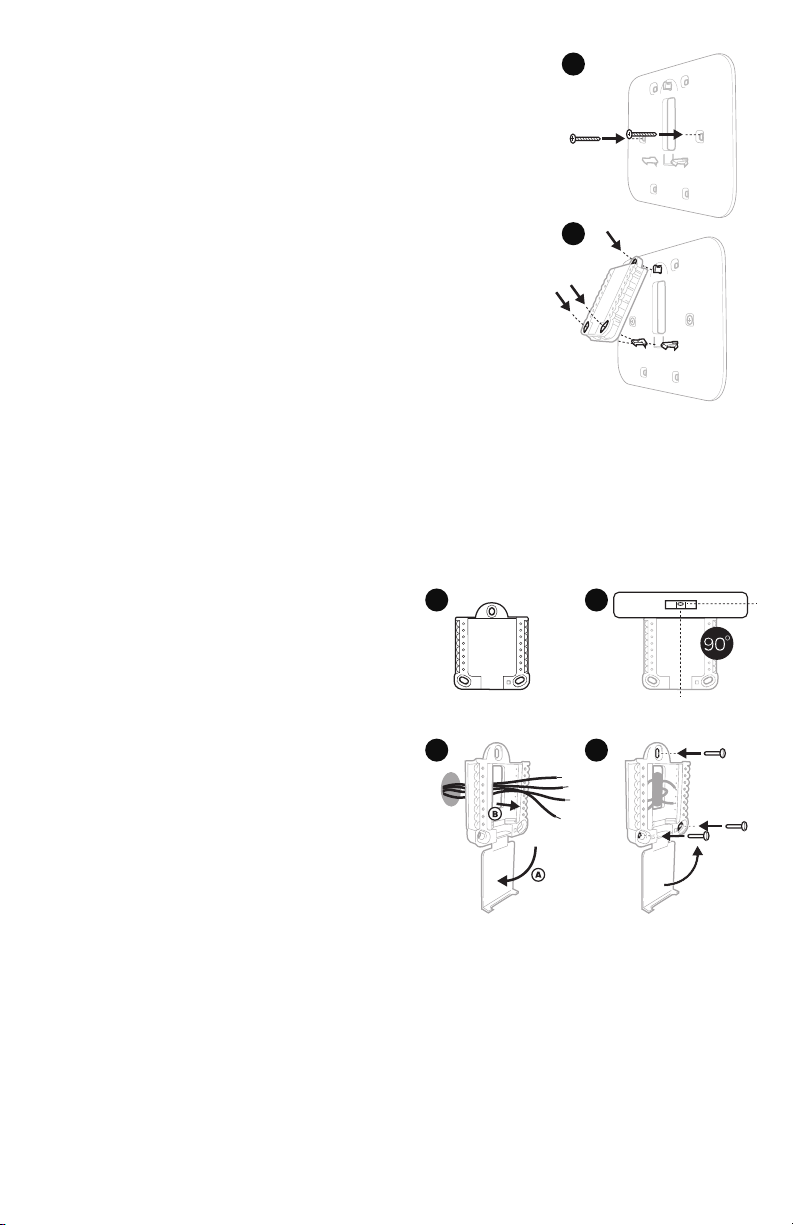

UWP Mounting System installation
Use 3x supplied
screws (#8 11/2
for red anchors and
#6 11/2 for yellow
anchors)
1. Before starting, turn the power off
at the breaker box or switch. Open
package to find the UWP. See Figure 1.
2. Position the UWP on wall. Level and
mark hole positions. See Figure 2.
Drill holes at marked positions, and
then lightly tap supplied wall anchors
into the wall using a hammer.
‒If your box contains red anchors,
drill 7/32” holes.
‒If your box contains yellow anchors,
drill 3/16” holes.
3. Pull the door open and insert the wires
through wiring hole of the UWP. See
Figure 3.
4. Place the UWP over the wall anchors.
Insert and tighten mounting screws
supplied with the UWP. Do not
overtighten. Tighten until the UWP
no longer moves. Close the door. See
Figure 4.
For the rectangular cover plate:
1. Mount the Cover Plate on the wall using
any of the 6 screw holes. Insert and tighten
the mounting screws supplied with the
Cover Plate. Do not overtighten. See Figure
1. Make sure the Cover Plate is level. Attach
the UWP by hanging it on the top hook
of the Cover Plate and then snapping the
bottom of the UWP in place. See Figure 2.
2. If there are no existing wall anchors:
a. Position the Cover Plate on wall. Level
and mark hole positions. See Figure 1.
b. Drill holes at marked positions, and then
lightly tap supplied wall anchors into the
wall using a hammer.
•If your box contains red anchors, drill
7/32” (5.6 mm) holes.
•If your box contains yellow anchors,
drill 3/16” (4.8 mm) holes.
•Use 2x supplied screws (#8 11/2”
(38 mm) for red anchors and #6
11/2” (38 mm) for yellow anchors).
2
1
M38417
M38850
1
3
2
4

3

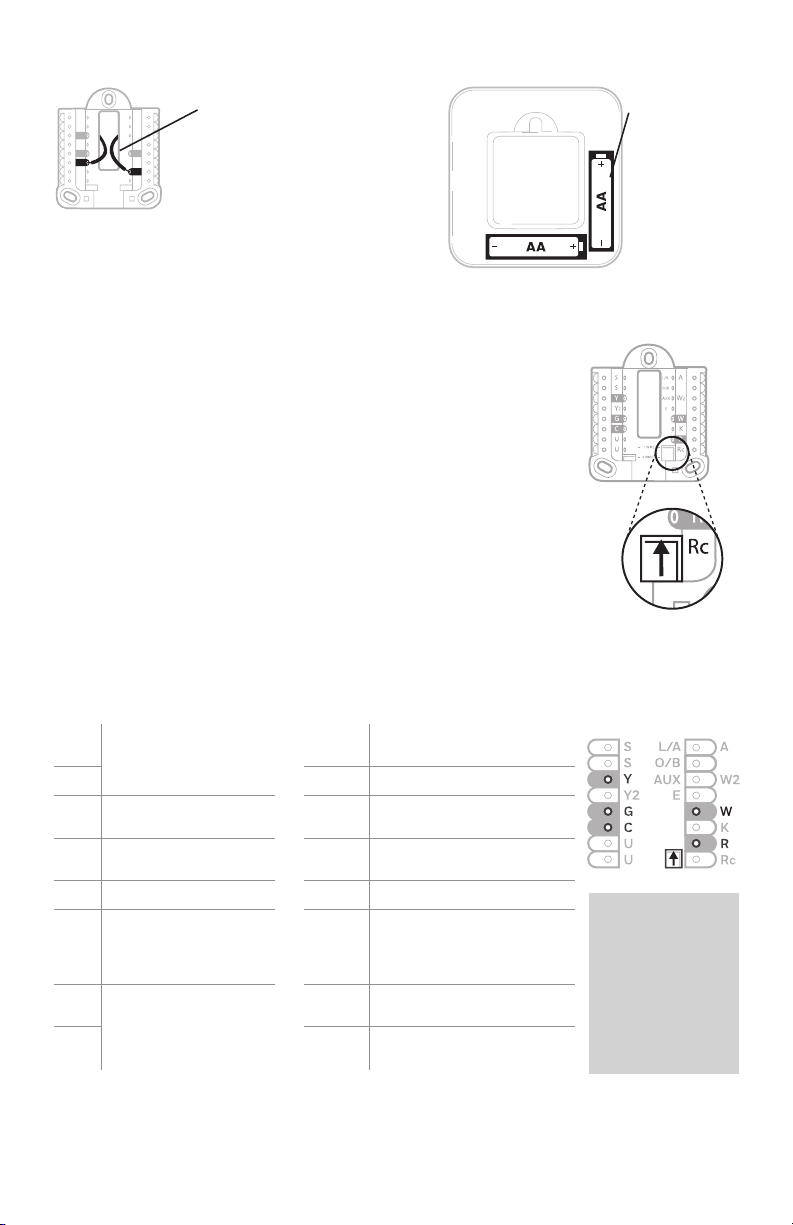

Power options
UWP Wiring terminal designations
SNot used for T4
thermostat.
L/A
- A Not used for T4 thermostat.
SO/B Changeover valve
YCompressor contactor
(stage 1)
AUX -
W2
Auxiliary heat (TH4210U
only)
Y2 Not used for T4
thermostat. EEmergency heat (TH4210U
only)
GFan WHeat (stage 1)
C
24VAC common. For 2
transformer systems,
use common wire from
cooling transformer.
KConnect to K on C-wire
adaptor**
UNot used for T4
thermostat.
R24VAC power from heating
transformer*
URc 24VAC power from cooling
transformer*
Note: Not all
terminals may be
used, depending
on the system
type that is being
wired. The most
commonly used
terminals are
shaded.
* Terminal can be jumped using Slider Tab. See “Setting Slider Tabs” above.
** The THP9045A C-wire adaptor is used on heat/cool systems when you only have four wires at the thermostat,
and you need a fifth wire for a common wire. Use the K terminal in place of the Y and G terminals on
conventional or heat pump systems to provide control of the fan and the compressor through a single wire—the
unused wire then becomes your common wire. See THP9045 instructions for more information.
M36094
S
S
Y2
U
U
G
C
Y
A
Rc
W
K
W2
R
L/A
O/B
AUX
E
M36776
M36114
Set R Slider Tab.
• Use built-in jumper (R Slider Tab)
to differentiate between one or two
transformer systems.
• If there is only one R wire, and it is
connected to the R, Rc, or RH terminal, set
the slider to the up position (1 wire).
• If there is one wire connected to the R
terminal and one wire connected to the Rc
terminal, set the slider to the down position
(2 wires).
NOTE: Slider Tabs for U terminals should be
left in place for T4 Pro models.
Setting Slider Tabs
Insert Rand Cwires into
designated terminals
for primary AC power (C
terminal is optional if
batteries are installed,
but it is recommended).
Remove wires by
depressing the terminal
tabs.
Insert AA
batteries for
primary or
backup power.
R/Rc Slider Tab
(built-in jumper)
UWP Mounting System
M38851

4
1H/1C System (1 transformer)
R Power [1]
Rc [R+Rc joined by Slider Tab] [2]
Y Compressor contactor
C 24VAC common [3]
W Heat
G Fan
Heat-only System
R Power [1]
Rc [R+Rc joined by Slider Tab] [2]
C 24VAC common [3]
W Heat
Series 20 Zone Valve [5]
R Series 20 valve terminal “R” [1]
Rc [R+Rc joined by Slider Tab] [2]
Y Series 20 valve terminal “W”
C 24VAC common [3]
W Series 20 valve terminal “B”
Heat-only System
(power open zone valve) [5]
R Power [1]
Rc [R+Rc joined by Slider Tab] [2]
W Valve
C 24VAC common [3]
1H/1C System (2 transformers)
R Power (heating transformer) [1]
Rc Power (cooling transformer) [1]
Y Compressor contactor
C 24VAC common [3, 4]
W Heat
G Fan
Heat-only System with Fan
R Power [1]
Rc [R+Rc joined by Slider Tab] [2]
C 24VAC common [3]
W Heat
G Fan
Cool-only System
R Power [1]
Rc [R+Rc joined by Slider Tab] [2]
Y Compressor contactor
C 24VAC common [3]
G Fan
1H/1C Heat Pump System
R Power [1]
Rc [R+Rc joined by Slider Tab] [2]
Y Compressor contactor
C 24VAC common [3]
O/B Changeover valve [6]
G Fan
W Do not use this terminal for heat pump
applications!
2H/1C Heat Pump System (TH4210U only)
R Power [1]
Rc [R+Rc joined by Slider Tab] [2]
Y Compressor contactor
C 24VAC common [3]
O/B Changeover valve [6]
G Fan
AUX Auxiliary heat
E Emergency heat
W Do not use this terminal for heat pump
applications!
Wiring heat pump systems
Wiring conventional systems: forced air and hydronics
NOTES
Wire specifications: Use 18 to 22-gauge thermostat wire. Shielded cable is not required.
[1] Power supply. Provide disconnect means and overload
protection as required.
[2] Move RSlider Tab on UWP to the Rsetting. For more
information, see “Setting Slider Tabs” on page 3
[3] Optional 24VAC common connection.
[4] Common connection must come from cooling transformer.
[5] In ISU set Heat system type to Radiant Heat. Set number of
cool stages to 0.
[6] In Installer Setup, set changeover valve to O (for cool
changeover) or B (for heat changeover).

5
Fan operation settings
1 Press the Fan button to cycle to the next
available Fan mode.
2 Cycle through the modes until the required
Fan mode is displayed and leave it to
activate.
NOTE: Available Fan modes vary with system
settings.
Fan modes:
‒Auto: Fan runs only when the heating or
cooling system is on.
‒On: Fan is always on.

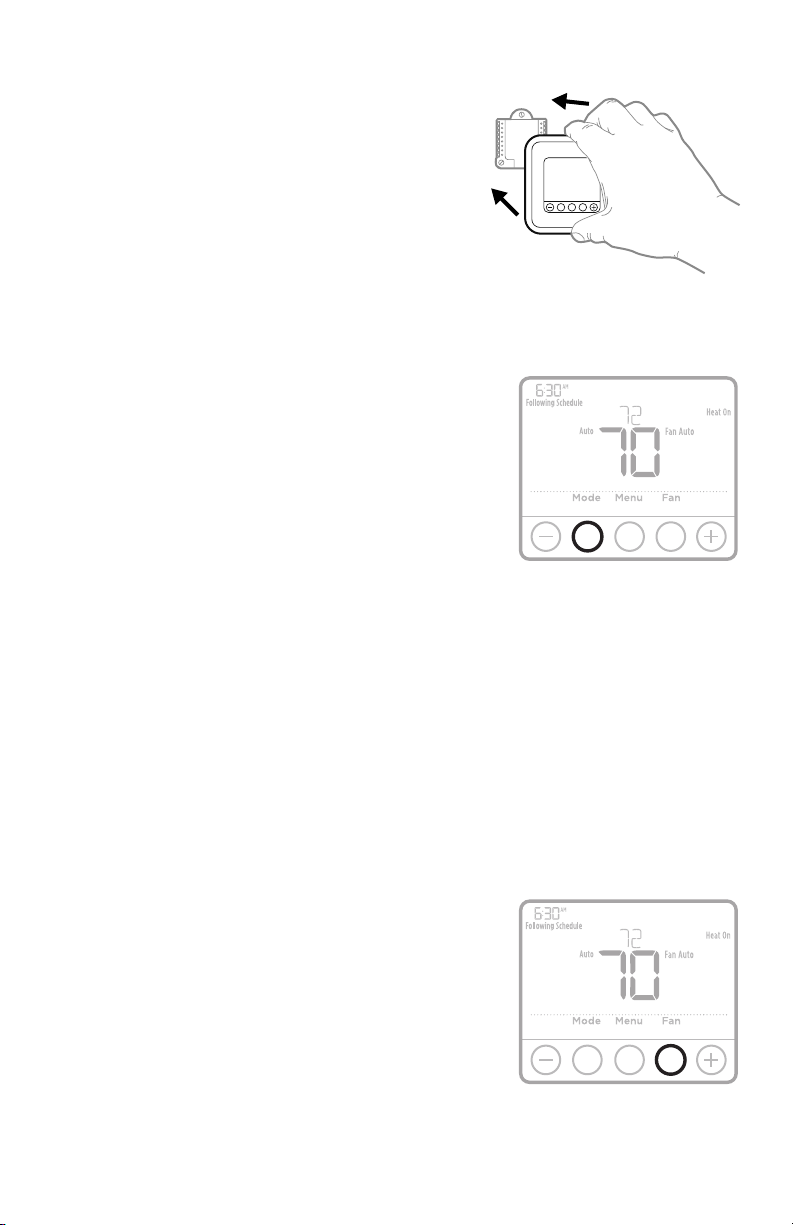

Thermostat mounting
1. Push excess wire back into the wall
opening.
2. Close the UWP door. It should remain
closed without bulging.
3. Align the UWP with the thermostat, and
push gently until the thermostat snaps in
place.
4. Turn the power on at the breaker box or
switch.
System operation settings
1 Press the Mode button to cycle to the next
available System mode.
2 Cycle through the modes until the required
System mode is displayed and leave it to
activate.
NOTE: Available System modes vary by model
and system settings.
System modes:
‒Auto: Thermostat selects heating or cooling as
needed.
‒Heat: Thermostat controls only the heating
system.
‒Cool: Thermostat controls only the cooling
system.
‒Em Heat (TH4210U only) (only for heat
pumps with auxiliary heat): Thermostat
controls Auxiliary Heat. Compressor is not
used.
‒Off: Heating and cooling system is off. Fan will
still operate if fan is set to On.
M36116
M36517A
M36518A

6

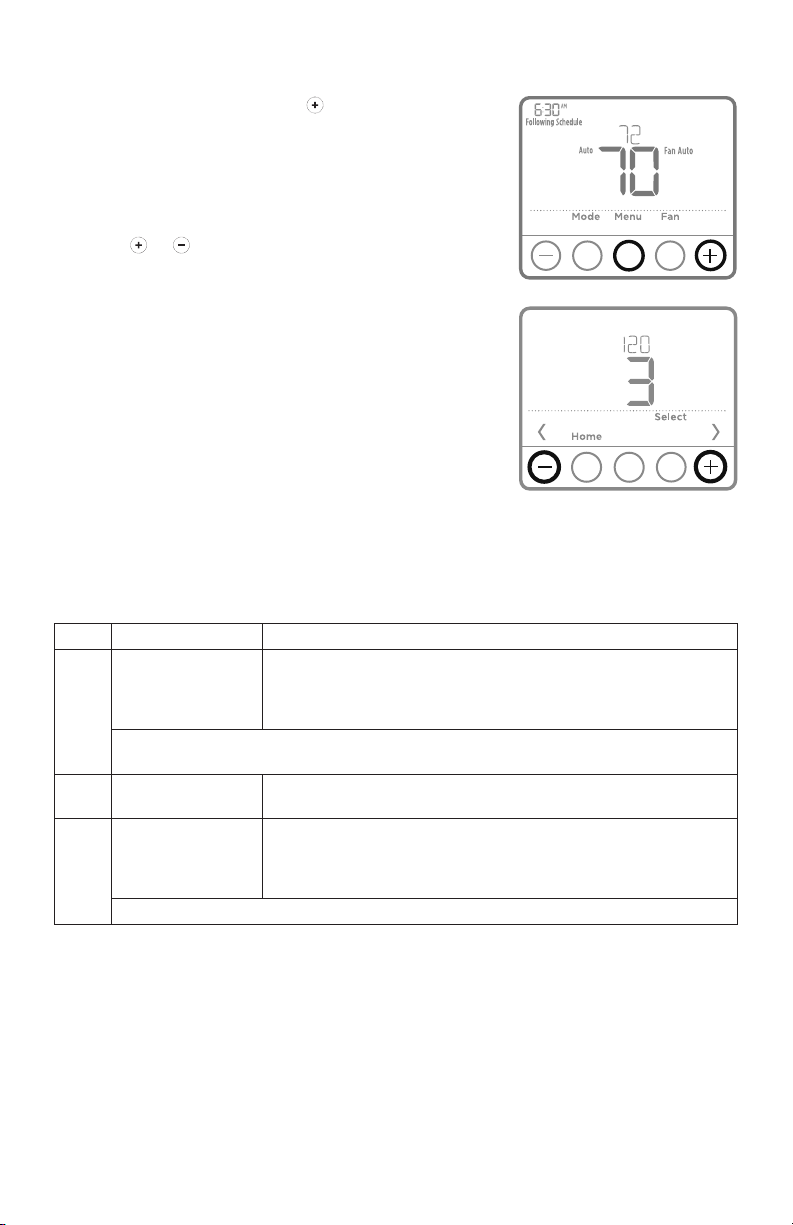

1 Press and hold CENTER and buttons for
approximately 3 seconds to enter advanced
menu.
2 Press Select to enter ISU.
3 Press Select to cycle through menu setup
options.
4 Press or to change values or select
from available options.
5 Press Select and confirm your settings or
press Back to ignore changes and return
to ISU menu screen to continue editing
another setup option.
6 To finish setup process and save your
setting, press Home and return to Home
screen.
NOTE: A complete list of all setup (ISU)
parameters and options starts below and
continues through page 9.
Installer setup (ISU)
Advanced setup options (ISU)
NOTE: Depending on system settings, not all options may be available.
# ISU ISU Name ISU Options (factory default in bold)
120 Scheduling Options 0 = NonProgrammable
2 = 52 Programmable
3 = 511 Programmable
4 = 7Day Programmable
Note: You can change default MOFR, SASU schedule here. To edit periods during days,
temperature setpoints, or to turn Schedule On/Off, touch MENU and go to SCHEDULE.
125 Temperature
Indication Scale 0 = Fahrenheit
1 = Celsius
200 Heating System Type 1 = Conventional Forced Air Heat
2 = Heat Pump
3 = Radiant Heat
5 = None (Cool Only)
Note: This option selects the basic system type your thermostat will control.
M36520A
M36521A

7
# ISU ISU Name ISU Options (factory default in bold)
205 Heating Equipment
Type Conventional Forced Air Heat: 1 = Standard Efficiency Gas Forced Air
2 = High Efficiency Gas Forced Air
3 = Oil Forced Air
4 = Electric Forced Air
5 = Hot Water Fan Coil
Heat Pump:
7 = Air to Air Heat Pump
8 = Geothermal Heat Pump
Radiant Heat:
9 = Hot Water Radiant Heat
12 = Steam
Note: This option selects the equipment type your thermostat will control.
Note: This feature is NOT displayed if feature 200 is set to Cool Only.
218 Reversing Valve O/B 0 = O (O/B in Cool)
1 = B (O/B in Heat)
Note: This option is only displayed if the Heat Pump configured. Select whether reversing valve O/B
should energize in cool or in heat.
220 Cool Stages /
Compressor Stages
200=Conv / 200=HP
0, 1
Note: Select how many Cool or Compressor stages of your equipment the thermostat will control.
Set value to 0 if you do not have Cool Stage/Compressor Stage.
221 Heat Stages /
Backup Heat Stages Heat Stages: 1 Backup Heat Stages: 0, 1
Note: Select how many Heat or Aux/E stages of your equipment the thermostat will control.
230 Fan Control in Heat 1 = Equipment Controls Fan
2 = Thermostat Controls Fan
Note: This ISU is only displayed if ISU 205 is set to Electric Forced Air or Fan Coil.
300 System Changeover 0 = Manual
1 = Automatic
Note: Thermostat can automatically control both heating and cooling to maintain the desired
indoor temperature. To be able to select “automatic” system mode on thermostat home screen, turn
this feature ON. Turn OFF if you want to control heating or cooling manually.
303 Auto Changeover
Differential 0 °F to 5 °F 0.0 °C to 2.5 °C
Note: Differential is NOT deadband. Differential means how far past the setpoint before switching to
the mode selected. Deadband setup is not an option. An advanced algorithm fixes the deadband at
0 °F. This is more advanced than previous thermostats.
340 Backup Heat Droop
(TH4210U only) 0 = Comfort
2 = 2 °F
3 = 3 °F
4 = 4 °F
5 = 5 °F
6 = 6 °F
7 = 7 °F
8 = 8 °F
9 = 9 °F
10 = 10 °F
11 = 11 °F
12 = 12 °F
13 = 13 °F
14 = 14 °F
15 = 15 °F
350 Upstage Timer for
Backup Heat
(TH4210U only)
0 = Off
1 = 30 minutes
2 = 45 minutes
3 = 60 minutes
4 = 75 minutes
5 = 90 minutes
6 = 2 hours
7 = 3 hours
8 = 4 hours
10 = 5 hours
Advanced setup options (ISU) (continued)

8
# ISU ISU Name ISU Options (factory default in bold)
365 Compressor Cycle
Rate (Stage 1) 1 - 6
Note: This ISU is only displayed when Cool /Compressor Stage is set to 1 stage. Cycle rate limits the
maximum number of times the system can cycle in a 1 hour period measured at a 50% load. For
example, when set to 3 CPH, at a 50% load, the most the system will cycle is 3 times per hour (10
minutes on, 10 minutes off). The system cycles less often when load conditions are less than or
greater than a 50% load.
370 Heating Cycle Rate
(Stage 1) 1 - 12
Note: This ISU is only displayed when Heat Stage is set to 1 stage. Cycle rate limits the maximum
number of times the system can cycle in a 1 hour period measured at a 50% load. For example,
when set to 3 CPH, at a 50% load, the most the system will cycle is 3 times per hour (10 minutes
on, 10 minutes off). The system cycles less often when load conditions are less than or greater than
a 50% load. The recommended (default) cycle rate settings are below for each heating equipment
type: Standard Efficiency Gas Forced Air = 5 CPH; High Efficiency Gas Forced Air = 3 CPH; Oil
Forced Air = 5 CPH; Electric Forced Air = 9 CPH; Fan Coil = 3 CPH; Hot Water Radiant Heat = 3 CPH;
Steam = 1 CPH.
375 Heating Cycle Rate
Auxiliary Heat
(TH4210U only)
1 - 12
387 Compressor
Protection 0 = Off 1 - 5minutes
Note: The thermostat has a built in compressor protection (minimum off timer) that prevents the
compressor from restarting too early after a shutdown. The minimum-off timer is activated after the
compressor turns off. If there is a call during the minimum-off timer, the thermostat shows “Wait” in
the display. This ISU is displayed if ISU 220 is set to at least 1 stage.
425 Adaptive Intelligent
Recovery 0 = No 1 = Yes
Note: Adaptive Intelligent Recovery (AIR) is a comfort setting. Heating or cooling equipment will
turn on earlier, ensuring the indoor temperature will match the setpoint at the scheduled time.
430 Minimum Cool
Setpoint 50 °F to 99 °F (50 °F) 10.0 °C to 37.0 °C (10.0 °C)
Note: The cool temperature cannot be set below this level.
431 Maximum Heat
Setpoint 40 °F to 90 °F (90 °F) 4.5 °C to 32.0 °C (32 °C)
Note: The heat temperature cannot be set above this level.
435 Keypad Lockout Setting on Original T4 Models:
0 = None
1 = Partial
2 = Full
Setting on Current T4 Models:
0 = Disabled
1 = Enabled
Note: Due to customer feedback, this feature was changed. On the original software, you can
lockout the thermostat from the ISU the same as you can from menu lockout. For later versions, this
setting allows the contractor to enable or disable the lockout feature. When disabled, there is no
lockout option under menu. Lockout code is 1234.
702 Number of Air Filters 0- 2
Note: This ISU refers to the number of air filters in the system.
Advanced setup options (ISU) (continued)

9
Advanced setup options (ISU) (continued)
# ISU ISU Name ISU Options (factory default in bold)
711 Air Filter 1
Replacement
Reminder
0 = Off
1 = 10 Run Time Days
2 = 20 Run Time Days
3 = 30 Run Time Days
4 = 45 Run Time Days
5 = 60 Run Time Days
6 = 90 Run Time Days
7 = 120 Run Time Days
8 = 150 Run Time Days
9 = 30 Calendar Days
10 = 45 Calendar Days
11 = 60 Calendar Days
12 = 75 Calendar Days
13 = 3 Calendar Months
14 = 4 Calendar Months
15 = 5 Calendar Months
16 = 6 Calendar Months
17 = 9 Calendar Months
18 = 12 Calendar Months
19 = 15 Calendar Months
Note: Set a reminder for when to change your air filter. Choose either calendar or equipment run
time-based reminder.
712 Air Filter 2
Replacement
Reminder
Note: Same options as Air Filter 1.
1400 Backlighting 0 = On Demand
1 = Continuous
Note: Common wire needed for continuous.
1401 Backlight brightness 1 - 5
Note: Only displayed if continuous backlight selected.
1410 Clock Format 12 / 24
1415 Daylight Saving Time 0 = Off
1 = On
Note: Set to Off in areas that do not follow Daylight Saving Time.
1420 Temperature Display
Offset 3 to 3F (0) 1.5 to 1.5C (0)
Note: 0 °F - No difference in displayed temperature and the actual room temperature. The
thermostat can display up to 3 °F (1.5 C) lower or higher than the actual measured temperature.

10
Specifications
Temperature Setpoint Ranges
Heat: 40 °F to 90 °F (4.5 °C to 32.0 °C)
Cool: 50 °F to 99 °F (10.0 °C to 37.0 °C)
Operating Ambient Temperature
37 °F to 102 °F (2.8 °C to 38.9 °C)
Shipping Temperature
20 °F to 120 °F (28.9 °C to 48.9 °C)
Operating Relative Humidity
5% to 90% (non-condensing)
Physical Dimensions in inches (mm) (H x W x D)
41/16” H x 41/16” W x 15/32” D
103.5 mm H x 103.5 mm W x 29 mm D

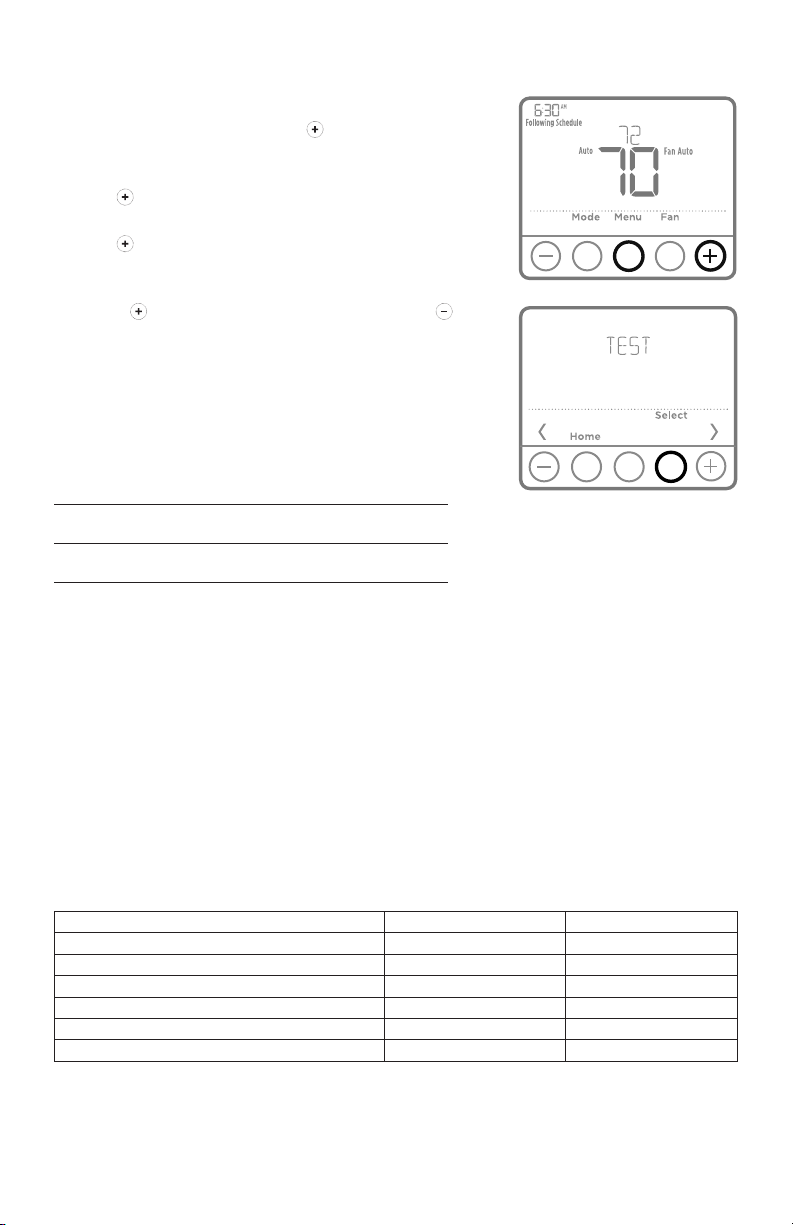

Installer system test
To perform a System Test:
1 Press and hold CENTER and buttons for
approximately 3 seconds to enter advanced
menu.
2 Use to go to TEST. Press Select to enter
System Test.
3 Use to change between Heat, Cool, Fan,
Em. Heat (TH4210U only), or Ver (thermostat
version information). Press Select.
4 Press to turn heat, cool, or fan on. Press to
turn them off.
5 Use the Home button to exit the System Test.
System test System status
Heat
0Heat Off
1Heat On
2Heat On (TH4210U only)
Cool 0Cool Off
1Cool On
Fan 0Fan Off
1Fan On
Em. Heat
(TH4210U only)
0Em. Heat Off
1Em. Heat On
M36521A
M36522
A
Electrical Ratings
Terminal Voltage (50/60Hz) Running Current
WHeating 2030 Vac 0.021.0 A
W2 (Aux) Heating (TH4210U only) 2030 Vac 0.021.0 A
EEmergency Heat (TH4210U only) 2030 Vac 0.020.5 A
YCompressor Stage 1 2030 Vac 0.021.0 A
GFan 2030 Vac 0.020.5 A
O/B Changeover 2030 Vac 0.020.5 A

11
Troubleshooting
If you have difficulty with your thermostat, please try the following suggestions.
Most problems can be corrected quickly and easily.
Display is
blank • Thermostat can be powered by AA Alkaline batteries,
with a common wire to C, or both. Verify 24 volt power or
AA batteries are good. Check circuit breaker and reset if
necessary.
• Check circuit breaker and reset if necessary.
• Make sure power switch for heating & cooling system is on.
• Make sure furnace door is closed securely.
• Make sure fresh AA alkaline batteries are correctly installed
(see page 3).
Heating
or cooling
system does
not respond
• Press Mode button to set system Heat (see page 5). Make
sure the desired temperature is set higher than the inside
temperature.
• Press Mode button to set system Cool (see page 5). Make
sure the desired temperature is set lower than the inside
temperature.
• Check circuit breaker and reset if necessary.
• Make sure power switch for heating & cooling system is on.
• Make sure furnace door is closed securely.
• Wait 5 minutes for the system to respond.
Temperature
settings do
not change
Make sure heating and cooling temperatures are set to
acceptable ranges:
• Heat: 40 °F to 90 °F (4.5 °C to 32.0 °C)
• Cool: 50 °F to 99 °F (10.0 °C to 37.0 °C)
“Cool On” or
“Heat On” is
flashing
• Compressor protection feature is engaged. Wait 5 minutes
for the system to restart safely, without damage to the
compressor.
Aux heat runs
in cooling • For heat pump systems, verify there is not a wire attached to
W on UWP systems. See “Wiring heat pump systems” on page
4.
Cool runs with
a call for heat • For heat pump systems, verify there is not a wire attached to
W on UWP systems. See “Wiring heat pump systems” on page
4.

Resideo Technologies Inc.
1985 Douglas Drive North, Golden Valley, MN 55422
18004681502
3300187EFS17 M.S. Rev. 0622 | Printed in United States
www.resideo.com
© 2022Resideo Technologies, Inc. All rights reserved. The
Honeywell Home trademark is used under license from
Honeywell International, Inc. This product is manu-
factured by Resideo Technologies, Inc. and its affiliates.
Tous droits réservés. La marque de commerce Honeywell
Home est utilisée avec l’autorisation d’Honeywell
International, Inc.
Ce produit est fabriqué par Resideo Technologies, Inc. et
ses sociétés affiliées.
Todos los derechos reservados. La marca comercial
Honeywell Home se utiliza bajo licencia de Honeywell
International, Inc.
Este producto es fabricado por Resideo Technologies, Inc.
y sus afiliados.
33-00187EFS-17
For assistance with this product, please visit
customer.resideo.com.
Or call Customer Care toll-free at
18004681502.
Customer assistance
Pull to remove the thermostat
from the UWP.
+
M36080
CAUTION: MERCURY NOTICE
If this product is replacing a control that contains mercury in a sealed
tube, do not place the old control in the trash. Contact your local waste
management authority for instructions regarding recycling and proper
disposal.
CAUTION: EQUIPMENT DAMAGE HAZARD
Compressor protection is bypassed during testing. To prevent equipment
damage, avoid cycling the compressor quickly.
CAUTION: ELECTRICAL HAZARD
Can cause electrical shock or equipment damage. Disconnect power before
beginning installation.
CAUTION: ELECTRONIC WASTE NOTICE
The product and batteries should not be disposed of with other household
waste. Check for the nearest authorized collection centers or authorized
recyclers. The correct disposal of end of life equipment will help prevent
negative consequences for the environment and human health.
FCC statement at: https://customer.resideo.com/en US/support/residential/
codes-and-standards/FCC15105/Pages/default.aspx

M37765
REMARQUE : Le module Wire Saver
THP9045A (commandé séparément) peut
être utilisé avec des systèmes de chauffage
et de climatisation lorsqu’il n’y a que quatre
fils au thermostat et que vous en avez besoin
d’un cinquième comme fil neutre. Consultez
les instructions du THP9045A pour en savoir
plus.
La boîte comprend :
• Thermostat T4 Pro
• Système de montage UWP
• Plaque de couvercle décorative
• Vis et chevilles
• 2 piles AA
Notice d’installation
T4 Pro
Thermostat programmable
TH4110U2005,
TH4210U2002
Lire avant l’installation.
Installation de la plaque de couvercle en option
REMARQUE : Si la plaque de recouvrement
en option n’est pas requise, consultez la
section « Installation du système de montage
UWP » à la page suivante.
Utilisez la plaque de recouvrement en
option lorsque vous devez couvrir les
coupures de peinture de l’ancien thermostat.
Il existe différentes plaques de recouvrement
selon la date de fabrication du thermostat.
Plaque de recouvrement carrée :
1. Séparez la plaque de recouvrement de la
plaque de fixation.
2. Fixez la plaque de fixation au mur en
utilisant n’importe lesquels des 8 trous
de vis. Insérez et vissez les vis de fixation
fournies avec la trousse de plaque de
recouvrement. Ne serrez pas trop. Voir
la figure 2. Confirmez que la plaque de
recouvrement est de niveau.
3. Attachez la plaque UWP en la suspendant
depuis le crochet supérieur de la plaque
de fixation, puis encliquetez le bas de la
plaque UWP. Voir la figure 3.
4. Encliquetez la plaque de recouvrement
sur la plaque de fixation. Voir la figure 4.
Utilisez les vis
et les ancrages
muraux fournis.
4
3
2
1
M38416

2
Installation du système de montage UWP
Utiliser les 3 vis
fournies (Nº 8 – 1 ½
po pour les ancrages
rouges; Nº 6 – 1 ½ pour
les ancrages jaunes)
1. Avant le démarrage, éteindre
l’alimentation au niveau du disjoncteur
du circuit ou de l’interrupteur. Ouvrir
l’emballage du UWP. Voir la Figure 1.
2. Placer le UWP sur le mur. Le mettre à
niveau et marquer les positions des trous.
Voir la Figure 2.
Percer des trous aux emplacements
marqués, puis taper légèrement sur les
chevilles murales fournies dans le mur à
l’aide d’un marteau.
‒Si votre boîtier est accompagné
d’ancrages rouges, percez des trous de
7/32 po (5.6 mm).
‒Si votre boîtier est accompagné
d’ancrages jaunes, percez des trous de
3/16 po (4.76 mm).
3. Ouvrir le couvercle et faire passer les fils
par l’ouverture réservée aux fils du UWP.
Voir la Figure 3.
4. Placer le UWP sur les chevilles murales.
Insérer et serrer les vis de montage
fournies avec le UWP. Ne pas trop serrer.
Serrer jusqu’à ce que le UWP ne bouge
plus. Fermer le couvercle. Voir la Figure 4.
Installation du système de montage UWP
Utiliser les 3 vis fournies (Nº
8 – 1 ½ po pour les ancrages
rouges; Nº 6 – 1 ½ pour les
ancrages jaunes)
Plaque de recouvrement rectangulaire :
1. Posez la plaque de recouvrement au mur à l’aide
des 6 trous de vis. Insérez et serrez les vis fournies
avec le couvercle de recouvrement. Ne serrez pas
excessivement. Voir la figure 1. Assurez-vous que la
plaque de recouvrement est de niveau. Fixez l’UWP
en l’accrochant au crochet supérieur de la plaque de
recouvrement, puis en l’enclenchant en place par le
bas. Voir la figure 2.
2. Fixation au mur sans utiliser les ancrages existants:
a. Positionnez la plaque de recouvrement sur le mur.
Placez-le de niveau, puis marquez l’emplacement
des trous. Voir la figure 1.
b. Percez les trous aux emplacements marqués,
puis à l’aide d’un marteau, posez doucement les
ancrages de mur fournis.
• Si votre boîte contient des ancrages rouges,
percez des trous de 5,6 mm (7/32 po).
• Si votre boîte contient des ancrages jaunes,
percez des trous de 4,8 mm (3/16 po).
• Utilisez les deux vis (nº 8 1 1/2 po [38 mm] pour
les ancrages rouges et nº 6 1 1/2 po [38 mm]
pour les ancrages jaunes).
2
1
M38417
M38850
1
3
2
4

3
Options d’alimentation
Caractéristiques du terminal de câblage UWP
SNe peut être utilisé
pour le câblage du
thermostat T4.
L/A
- A
Ne peut être utilisé pour le
câblage du thermostat T4.
SO/B Vanne de commutation
YContacteur de
compresseur (étage 1)
AUX -
W2
Chauffage auxiliaire
(TH4210U seulement)
Y2 Ne peut être utilisé
pour le câblage du
thermostat T4.
EChauffage d’urgence
(TH4210U seulement)
GVentilateur WChauffage (étage 1)
C
24 V c.a. commune.
Pour les systèmes à
deux transformateurs,
utiliser le fil commun
du transformateur de
refroidissement.
KBrancher à K sur le module
économiseur de fils.**
UNe peut être utilisé
pour le câblage du
thermostat T4.
R
Alimentation 24 V c.a.
du transformateur de
chauffage*
URc
Alimentation 24 V c.a.
du transformateur de
refroidissement*
Remarque : Les
bornes ne peuvent
pas toutes être
utilisées, selon le
type de système
qui est connecté.
Les bornes les
plus couramment
utilisées sont
ombrées.
* La borne peut être reliée à l’aide du curseur. Voir « Réglage des curseurs » ci-dessus.
** Le module économiseur de fils THP9045A est utilisé sur les systèmes de chauffage/refroidissement
lorsque vous n’avez que quatre fils sur le thermostat et qu’un cinquième fil est nécessaire comme
fil commun. Utilisez la borne K à la place des bornes Y et G sur les systèmes conventionnels ou à
thermopompe pour assurer le contrôle du ventilateur et du compresseur par un fil unique — le fil non
utilisé devient alors le fil commun. Voir les instructions du THP9045 pour plus d’informations.
Régler le curseur R.
• Utiliser le commutateur de liaison intégré
(curseur R) pour différencier entre un l’autre
système de transformateur.
• S’il n’y a qu’un seul fil R et s’il est connecté à
la borne R, Rc ou RH, régler le curseur sur la
position haute (1 fil).
• S’il y a un fil connecté à la borne Ret un fil
connecté à la borne Rc, régler le curseur sur la
position basse (2 fils).
REMARQUE : Les curseurs des bornes U doivent
être laissés en position pour les modèles T4 Pro.
Réglages des curseurs
Curseur R/Rc
(cavalier
intégré)
Système de
montage
UWP
M38851
M36094
S
S
Y2
U
U
G
C
Y
A
Rc
W
K
W2
R
L/A
O/B
AUX
E
M36776
M36114
Insérer les fils Ret Cdans
les bornes désignées pour
l’alimentation principale en
courant alternatif (la borne
C est facultative si les piles
sont installées, mais elle
est recommandée). Retirer
les fils en appuyant sur les
languettes de la borne.
Insérer les piles
AA pour assurer
l’alimentation
principale ou de
secours.

4
Système à 1 étage de chauffage/1 étage de
refroidissement (1 transformateur)
R Alimentation [1]
Rc [R+Rc liés par le curseur] [2]
Y Contacteur du compresseur
C Borne commune 24 V c.a. [3]
W Chauffage
G Ventilateur
Système de chauffage uniquement
R Alimentation [1]
Rc [R+Rc liés par le curseur] [2]
C Borne commune 24 V c.a. [3]
W Chauffage
Vanne de commande de zone série 20 [5]
R Borne R de vanne série 20 [1]
Rc [R+Rc liés par le curseur] [2]
Y Borne W de vanne série
C Borne commune 24 V c.a. [3]
W Borne B de vanne série 20
Système de chauffage uniquement
(vanne de zone à ouverture motorisée) [5]
R Alimentation [1]
Rc [R+Rc liés par le curseur] [2]
W Vanne
C Borne commune 24 V c.a. [3]
Système à 1 étage de chauffage/1 étage de
refroidissement (2 transformateurs)
R Alimentation (transformateur de chauffage) [1]
Rc Alimentation (transformateur de
refroidissement) [1]
Y Contacteur du compresseur
C Borne commune 24 V c.a. [3, 4]
W Chauffage
G Ventilateur
Système de chauffage uniquement avec
ventilateur
R Alimentation [1]
Rc [R+Rc liés par le curseur] [2]
C Borne commune 24 V c.a. [3]
W Chauffage
G Ventilateur
Système de refroidissement uniquement
R Alimentation [1]
Rc [R+Rc liés par le curseur] [2]
Y Contacteur du compresseur
C Borne commune 24 V c.a. [3]
G Ventilateur
Câblage des systèmes conventionnels : air forcé et hydronique
REMARQUES
Caractéristiques de câblage : Utiliser un fil de thermostat de calibre 18 à 22. Câble blindé non requis.
[1] Alimentation. Assurer au besoin un dispositif de coupure et
une protection contre les surcharges.
[2] Mettre le curseur R de la plaque murale sur R. Pour des
informations supplémentaires, consulter « Réglage des
curseurs » à la page 3.
[3] Connexion commune 24 V c.a. facultative.
[4] La connexion commune doit venir du transformateur de
refroidissement.
[5] Dans la configuration installateur (ISU), régler le type de
système de chauffage sur chauffage rayonnant. Régler le
nombre d’étages de refroidissement sur 0.
[6] Dans la configuration installateur, régler la vanne de com-
mutation sur O (pour commutation de refroidissement) ou
B (pour commutation de chauffage).
Système de thermopompe à 1 étage de
chauffage/1 étage de refroidissement
R Alimentation [1]
Rc [R+Rc liés par le curseur] [2]
Y Contacteur du compresseur
C Borne commune 24 V c.a. [3]
O/B Vanne de commutation [6]
G Ventilateur
W N’utilisez pas cette borne avec une
thermopompe!
Système de thermopompe à2 étage de
chauffage/1 étage de refroidissement (TH4210U
seulement)
R Alimentation [1]
Rc [R+Rc liés par le curseur] [2]
Y Contacteur du compresseur
C Borne commune 24 V c.a. [3]
O/B Vanne de commutation [6]
G Ventilateur
AUX Chauffage auxiliaire
E Chauffage d’urgence
W N’utilisez pas cette borne avec une
thermopompe!
Câblage des systèmes à thermopompe

5
Réglages pour le fonctionnement
du ventilateur
1 Appuyer sur le bouton Fan (Ventilateur) pour passer au
prochain mode de ventilateur disponible.
2 Faire défiler les modes jusqu’à ce que le mode de
ventilateur requis soit affiché, et le laisser s’activer.
REMARQUE : Les modes de ventilateur varient en fonction
des paramètres du système.
Modes Ventilateur :
‒Auto : Le ventilateur fonctionne uniquement lorsque
le système de chauffage ou de refroidissement est en
marche.
‒On (Marche) : Le ventilateur est toujours activé.
Montage du thermostat
1. Repousser le fil en excès dans l’ouverture du mur.
2. Fermer le couvercle du UWP. Elle doit rester
fermée sans renflement.
3. Aligner l’UWP sur le thermostat, et appuyer
doucement jusqu’à ce que le thermostat
s’enclenche en place.
4. Mettre l’alimentation en marche au niveau du
disjoncteur du circuit ou de l’interrupteur.
Réglages pour le fonctionnement
du système
1 Appuyer sur le bouton Mode pour passer au prochain mode
de système disponible.
2 Faire défiler les modes jusqu’à ce que le mode de système
requis soit affiché, et le laisser s’activer.
REMARQUE : Les modes de système disponibles varient en
fonction du modèle et des paramètres du système.
Modes Système :
‒Auto : Le thermostat choisit le chauffage ou le
refroidissement selon le besoin.
‒Heat (Chauffage) : Le thermostat commande
uniquement le système de chauffage.
‒Cool (Refroidissement) : Le thermostat commande
uniquement le système de refroidissent.
‒Em Heat (TH4210U seulement) (Chauffage
d’urgence) (seulement pour les thermopompes
avec chauffage auxiliaire) :Le thermostat contrôle le
chauffage auxiliaire. Le compresseur n’est pas utilisé.
‒Off (Arrêt) : Le système de chauffage et de
refroidissement est arrêté. Le ventilateur continue de
fonctionner sil est réglé sur Marche.
M36116
M36517A
M36518A

6
1 Appuyer sur CENTER (Centre) et sur les boutons
pendant 3 secondes environ pour accéder
au menu des réglages avancés.
2 Appuyer sur Select (Sélectionner) pour accéder
à ISU (Configuration de l’installateur).
3 Appuyer sur Select (Sélectionner) pour faire
défiler les options de configuration du menu.
4 Appuyer sur ou pour changer les valeurs
ou faire une sélection à partir des options
disponibles.
5 Appuyer sur Select (Sélectionner) et confirmer
les réglages ou appuyer sur Back (Retour) pour
ignorer les modifications et revenir à l’écran
du menu ISU (Configuration utilisateur) pour
continuer à modifier une autre option de
configuration.
6 Pour terminer le processus de configuration et
enregistrer les paramètres, appuyer sur Home
(Accueil) et revenir à l’écran d’accueil.
REMARQUE : Une liste complète de tous les
paramètres de configuration et options de
l’installateur (ISU) commence ci-dessous et
continue jusqu’à la page 9.
Configuration de l’installateur (ISU)
Options de configuration avancées (ISU)
REMARQUE : En fonction des paramètres du système, ces options peuvent
ne pas être toutes disponibles.
N° ISU Nom ISU Options ISU (réglage d’usine en gras)
120
Options de programmation
0 = Non programmable
2 = 52 programmable
3 = 511 programmable
4 = 7 jours programmable
Remarque : Le programme par défaut LUNVEN, SAMDIM peut être modifié ici. Pour modifier les périodes
d’une journée ou les points de consigne de température, ou pour activer/désactiver le programme, touchez
MENU et allez à SCHEDULE (Programme).
125 Échelle d’indication de
température
0 = Fahrenheit
1 = Celsius
200
Type de système de
chauffage
1 = Chauffage à air pulsé conventionnel
2 = Thermopompe
3 = Chauffage rayonnant
5 = Aucun (refroidissement uniquement)
Remarque : Cette option sélectionne le type de système de base contrôlé par le thermostat.
M36520A
M36521A

7
N° ISU Nom ISU Options ISU (réglage d’usine en gras)
205
Type d’équipement de
chauffage
Chauffage à air pulsé conventionnel :
1 = Air pulsé à gaz efficacité standard
2 = Air pulsé à gaz haute efficacité
3 = Air pulsé au mazout
4 = Air pulsé électrique
5 = Ventiloconvecteur à eau chaude
Thermopompe :
7 = Thermopompe air-air
8 = Thermopompe géothermique
Chauffage rayonnant :
9 = Chauffage rayonnant à eau chaude
12 = Vapeur
Remarque : Cette option sélectionne le type d’équipement contrôlé par le thermostat. Remarque : Cette
fonction ne s’affiche PAS si la fonction 200 est réglée sur Refroidissement uniquement.
218
Robinet inverseur O/B 0 = O (O/B sur refroidissement)
1 = B (O/B sur chauffage)
Remarque : Cette option ne s’affiche que si la thermopompe est configurée. Sélectionnez si la vanne d’inversion
O/B doit s’activer lors du chauffage ou du refroidissement.
220
Étages de refroidissement
/ Étages du compresseur
200=Conv / 200=HP
0, 1
Remarque : Sélectionnez le nombre d’étages de refroidissement ou de compresseur contrôlés par le thermostat.
Réglez la valeur sur 0 s’il n’y a pas d’étage de refroidissement/compresseur.
221
Phases de chauffage/
Phases de chauffage de
secours
Étages de chauffage : 1
Étages de chauffage de secours : 0, 1
Remarque : Sélectionnez le nombre d’étages de chauffage ou Aux/E contrôlés par le thermostat.
230
Réglage du ventilateur pour
le chauffage
1 = L’équipement contrôle le ventilateur
2 = Le thermostat contrôle le ventilateur
Remarque : Cette configuration installateur (ISU) ne s’affiche que si la configuration ISU 205 est réglée à air
pulsé électrique ou ventilo-convecteur.
300 Commutation du système 0 = Manuelle
1 = Automatique
303
Différentiel de
commutation automatique
0 °F à 5 °F
0,0 °C à 2,5 °C
Remarque : Le différentiel n’est PAS la zone morte. Le différentiel représente la valeur supérieure au point
de consigne avant le passage au mode sélectionné. Le réglage de la zone morte n’est pas une option. Un
algorithme avancé définit la zone morte à 17 °C. Ce réglage est supérieur aux thermostats précédents.
340
Variation de charge du
chauffage de secours
(TH4210U seulement)
0 = Confort
2 = 2 °F
3 = 3 °F
4 = 4 °F
5 = 5 °F
6 = 6 °F
7 = 7 °F
8 = 8 °F
9 = 9 °F
10 = 10 °F
11 = 11 °F
12 = 12 °F
13 = 13 °F
14 = 14 °F
15 = 15 °F
350
Temporisateur d’étage
supérieur de chauffage
de secours (TH4210U
seulement)
0 = Arrêt
1 = 30 minutes
2 = 45 minutes
3 = 60 minutes
4 = 75 minutes
5 = 90 minutes
6 = 2 heures
7 = 3 heures
8 = 4 heures
10 = 5 heures
Options de configuration avancées (ISU) (suite)

8
N° ISU Nom ISU Options ISU (réglage d’usine en gras)
365
Cycle du compresseur
(étage 1) 1 - 6
Remarque : Cette configuration installateur (ISU) ne s’affiche que lorsque la phase de refroidissement ou la
phase du compresseur est réglée à la phase 1. Le nombre de cycles limite le nombre de cycles qu’un système
pourra effectuer sur une période de 1 h à une charge de 50 %. Par exemple, lorsque réglé à 3 cycles par heure
(CPH) à une charge de 50 %, le système n’effectuera pas plus de 3 cycles par heure (10 minutes allumé, 10
minutes éteint). Le système effectue moins de cycles lorsque la charge est inférieure ou supérieure à 50 %.
370
Cycle de chauffage
(étage 1) 1 - 12
Remarque : Cette configuration installateur (ISU) ne s’affiche que lorsque la phase de chauffage est réglée à la
phase 1. Le nombre de cycles limite le nombre de cycles qu’un système pourra effectuer sur une période de 1 h
à une charge de 50 %. Par exemple, lorsque réglé à 3 cycles par heure (CPH) à une charge de 50 %, le système
n’effectuera pas plus de 3 cycles par heure (10 minutes allumé, 10 minutes éteint). Le système effectue moins
de cycles lorsque la charge est inférieure ou supérieure à 50 %. Le réglage du nombre de cycles recommandé
(par défaut) est inscrit ci-dessous pour chacun des types d’équipement de chauffage : air pulsé à gaz, efficacité
standard = 5 CPH; air pulsé à gaz, haute efficacité = 3 CPH; air pulsé au mazout = 5 CPH; air pulsé électrique = 9
CPH; ventilo-convecteur = 3 CPH; chauffage rayonnant à eau chaude = 3 CPH; vapeur = 1 CPH.
375 Nombre de cycle de
chauffage du chauffage
auxiliaire
1 - 12
387
Protection du compresseur 0 = Arrêt
1 - 5minutes
Remarque : Le thermostat est équipé d’une protection du compresseur (minuterie de temps d’arrêt minimum)
qui empêche le redémarrage trop rapide du compresseur après un arrêt. La minuterie de temps d’arrêt
minimum s’active après l’arrêt du compresseur. Si un appel est reçu pendant que la minuterie de temps
d’arrêt minimum est activée, le message « Attendre » s’affichera à l’écran du thermostat. Cette configuration
installateur (ISU) s’affiche lorsque la configuration ISU 220 est au moins réglée à la phase 1.
425
Système de récupération
intelligent adaptatif
0 = Non
1 = Oui
Remarque : Le système de récupération intelligent adaptatif (AIR) est un paramètre de confort. L’équipement
de chauffage ou de refroidissement s’activera plus tôt, garantissant que la température intérieure correspond à
la valeur de consigne à l’heure prévue.
430
Point de consigne
minimum pour le
refroidissement
50 °F à 99 °F (50 °F)
10,0 °C à 37,0 °C (10,0 °C)
Remarque : La température de refroidissement ne peut pas être réglée en dessous de ce niveau.
431
Point de consigne
maximum pour le
chauffage
40 °F à 90 °F (90 °F)
4,5 °C à 32,0 °C (32 °C)
Remarque : La température de chauffage ne peut pas être réglée au-dessus de ce niveau.
435
Verrouillage du clavier
Réglage sur les modèles T4 d’origine :
0 = Aucun
1 = Partiel
2 = Total.
Réglage sur les modèles T4 actuels :
0 = Désactivé
1 = Activé
Remarque : En raison des commentaires des clients, cette fonctionnalité a été modifiée. Sur le logiciel d’origine,
vous pouvez verrouiller le thermostat depuis l’ISU, comme vous pouvez le faire à partir du verrouillage du menu.
Pour les versions ultérieures, ce paramètre permet à l’entrepreneur d’activer ou de désactiver la fonction de
verrouillage. Lorsqu’il est désactivé, il n’y a pas d’option de verrouillage dans le menu. Le code de verrouillage
est 1234.
702 Nombre de filtres à air 0- 2
Remarque : Cette configuration installateur indique le nombre de filtres à air du système.
Options de configuration avancées (ISU) (suite)
