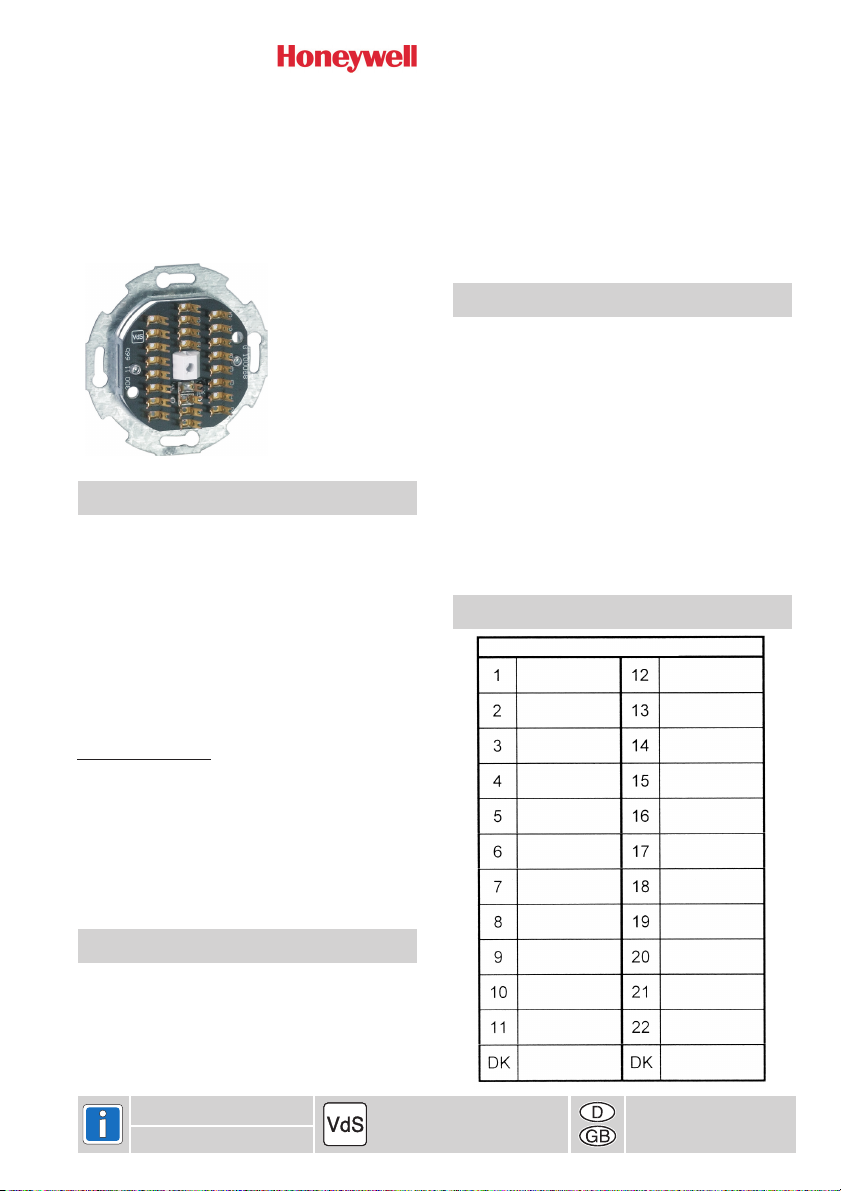

Honeywell 050162 Instruction manual

Montage-Anschluss-Anleitung
uP-Dosen Verteiler
Löt-Anschlusstechnik
Art.-Nr. 050162
Unterputzverteiler für genormte Abzweigdosen,
Schalterdosen und Hohlwanddosen (z. B. Fräs-
loch Ø 68 mm) mit 22 Lötanschlüssen und einem
Deckelkontakt (Schließer).
Platine: 1,5 mm stark
24 Lötanschlüsse mit je zwei Zungen
Zubehör: 2 Stck. Plomben im Deckel
Deckel: Ø 80 x 3 mm
Material: PA6 mit 30 % Glf.,ABS
Farbe: weiß
Umweltklasse nach VdS: II
Schutzart nach DIN 40050: IP 40
Kontakte: 2,8 x 8 mm
Schraublochabstände: 60 und 68 mm
Deckelkontakt:
Schaltspannung: max. 30 V DC
Schaltstrom: max. 2 ADC
Technische Daten
Zur einfachen und zeitsparenden Verdrahtung
der Verteilerplatine kann diese während der
Lötarbeiten an der Unterputzdose befestigt
werden.
Drehen Sie hierzu den Verteiler mit der Lötseite
zur abgewandten Seite der Unterputzdose.
Befestigen Sie den Tragering mit einer Schraube
an der Unterputzdose. Durch diese Montage-
anordnung können sie die Lötarbeiten
vereinfacht und zeitsparend durchführen.
Nach Beendigung der Verdrahtung, Schraube
wieder lösen, Verteiler in Richtung Unter-
putzdose drehen und einbauen.
Achten Sie bei der Beschaltung der Löt-
stützpunkte auf eine sichere und saubere
Verbindung zwischen Lötstützpunkt und
Leitungsader.
Befestigen Sie den Tragering nach den
Anschlussarbeiten ordnungsgemäß (z. B. mittels
Schrauben) an der Unterputzdose.
Nach der endgültigen Fertigstellung muss die
Deckelschraube mit der beigefügten
Schraubenplombe gesichert werden. Die
Schraubenplomben befinden sich auf der
Deckelinnenseite.
Durch Einstechen mittels Schraubendreher kann
die Verplombung wieder gelöst werden.
Allgemeines
Installationshinweise
Anschluss-Tabelle
Installationshilfe
P02840-10-002-02 Änderungen
vorbehalten
G100058
2008-06-20

Mounting and Connection Instructions
Flush mounted box
Soldering distributor
Item no. 050162
Flush mounted distributor for connection
distribution box, switch box and cavity wall box
(i.e. milling hole Ø 68 mm) with 22 soldering
fittings and a cover contact (normally open
contact, NOC).
PCB-Board: 1,5 mm
24 soldering fittings with 2 tongues
Component: 2 sealings with cover
Cover: Ø 80 x 3 mm
Material: PA6 with 30% optical fibre,
ABS
Colour: White
Environment class by VdS: II
Protection category DIN 40050:IP 40
Contacts: 2,8 x 8 mm
Screw bolt gap: 60 and 68 mm
Cover contact:
Switching voltage: max. 30 V DC
Switching current: max. 2ADC
Technical data:
When switching the soldering base points please
take care that the connection between soldering
base point and core is save and clean.
The carrying ring to be mounted to the flush
mounted box as said in the instructions (e.g. with
screws).
After the final mounting the cover screws must be
locked with screw sealings. The screw sealings
are to be found at the innerside of the cover.
Using a screwdriver the sealings may be
unlocked.
General
Installation notes
Connecting-List
Installation aid
CC CC
Honeywell Security Deutschland
Novar GmbH
Johannes-Mauthe-Str. 14
D-72458 Albstadt
Subject to change
without notice
For quick and easy wiring of the distibutor board
during soldering; the board may be fixed to the
flush mounted box as follows:
Turn the soldering side of the distributor to the
backside of the distributor and fix the carrying ring
with one screw to the flush mounted box.
After soldering is finished, turn the distributor
to the box und mount it.
