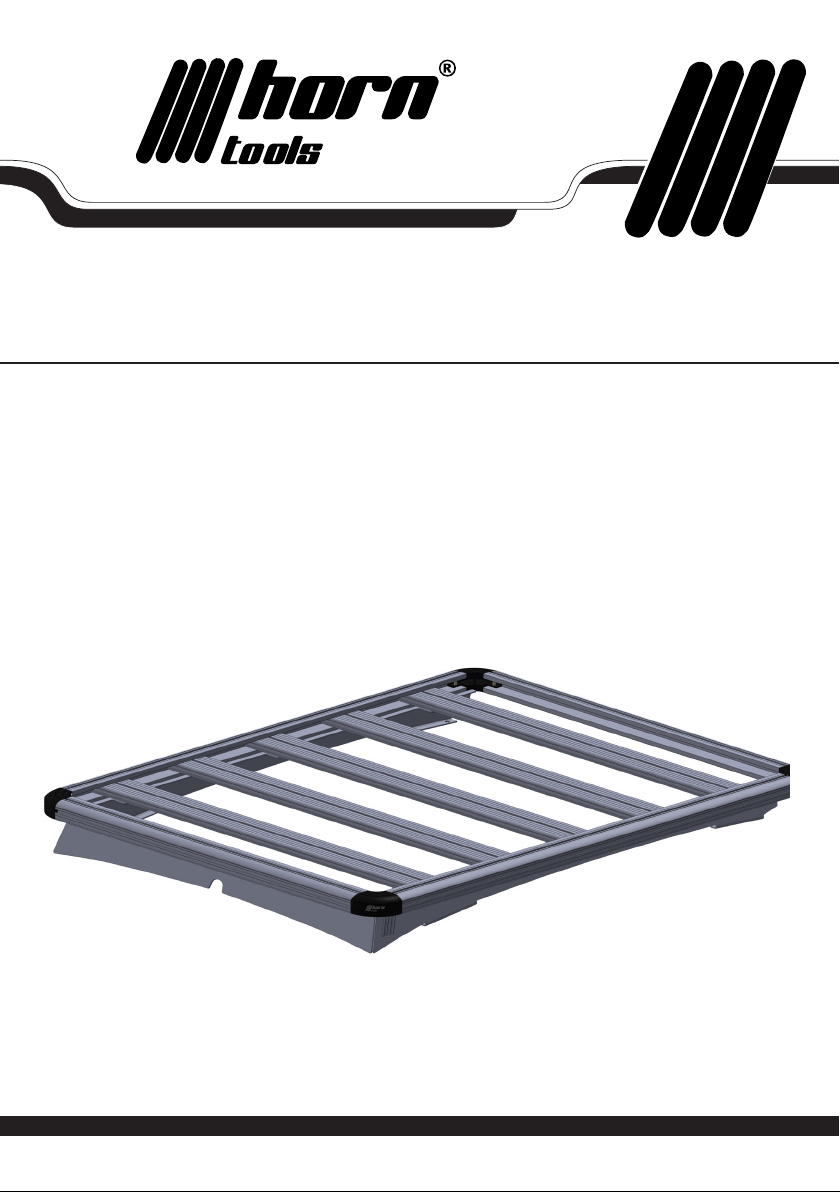

Horn Tools HISDMDCRREX01FIT User manual

www.horntools.com
Einbauanleitung | Mounting instructions
für Ex Roof Montagefüße Isuzu D-Max
for ISUZU D-Max ExRoof mounting brackets
Modell | Model
HISDMDCRREX01FIT
Trägerfahrzeug: Isuzu DMAX BJ: 2021 -
Dieses Produkt kann nur auf Fahrzeuge mit Gewindeeinsätzen im Dach montiert werden
fits: Isuzu D-Max manufacturing year 2021 and following
this product only fit’s cars with OEM nutserts in cabin

Datum / date: 2 |1216.12.2021 Seite / page:
Technische Änderungen vorbehalten / technical changes reserved
Allgemeine Hinweise | universal notes
► Fragen / questions
Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktiere uns gerne.
If you have further questions regarding the mounting or the useage of your horntools product feel free to contact
us.
► Ersatzteile / spare parts
erhaltest du von deinem horntools Fachhändler / contact your local horntools dealer
► Haftung / liability
Bei Nichtbeachtung der in dieser Anleitung angegebenen Hinweise und Informationen, bei nicht
bestimmungsgemäßem Gebrauch oder bei Einsatz außerhalb des vorgesehenen Verwendungszwecks, lehnt der
Hersteller die Gewährleistung für Schäden am Produkt ab.
Die Haftung für Folgeschäden an Elementen aller Art oder Personen ist ausgeschlossen. In case of non-
observance of this manual and its information or non-specied usage of the product, the manufacturer does not
give any kind of warranty of damage on the product. The liability is excluded for consequential damages in any
kind for material or persons.
► Rechtliche hinweise / legal notice
Grak- und Textteile dieser Anleitung wurden mit Sorgfalt hergestellt. Für eventuell vorhandene Fehler und deren
Auswirkung kann keine Haftung übernommen werden! Technische Änderungen am Produkt sowie in dieser
Anleitung sind vorbehalten!
horntools excludes the liability for mistakes in the images or text phrases in this manual. Technical changes
reserved!
► Kennzeichnung von Gefahren / symbols for dangerous operation
Achtung! Dieses Symbol weist auf wichtige Arbeitsschritte hin, bei Nichtbeachtung kann es zu
Beschädigung am Produkt oder Verletzungen kommen!
Whenever this symbol is placed at an installation step special care must be taken. If you don’t
follow the instructions you could either damage the product or injure yourself!
► Nach dem Einbau / after the installation
Mach dich auf eine Testfahrt und prüfe ob durch den Einbau der horntools Komponente keine ungewollten
Geräusche entstanden sind oder sich das Fahrverhalten anderweitig geändert hat.
Make a test drive with the car and check that no unwanted noise or other unwanted changes in the cars
driveability or behaviour have occurred since you’ve installed the horntools components.
► Wichtig / important
Scanne diesen QR Code, um die Einbauanleitung auf deinem Smartphone zu ö󰀨nen.
Prüfe, ob die Versionsnummer (unten) dieselbe ist! Es kann sein, dass online bereits
eine aktualisierte Version (höherer Code) zur Verfügung steht – dann muss diese
verwendet werden.
Scan this QR Code to open this instruction on your mobile phone! Make sure that
the online and the printed instruction are the same version (code below)! It could be
possible that there is already an updated online version available.
If the version code of the online manual is higher than this one use the online manual!
Wenn du den QR Code nicht ö󰀨nen kannst hier der Link:
If you can’t read the QR Code we stated the link here:
https://www.horntools.com/pub/more_downloads/hisdmdcrrex01t_ins_man_de_en.pdf
VERSION: V1

3 |12
Seite / page:
Datum / date: 16.12.2021

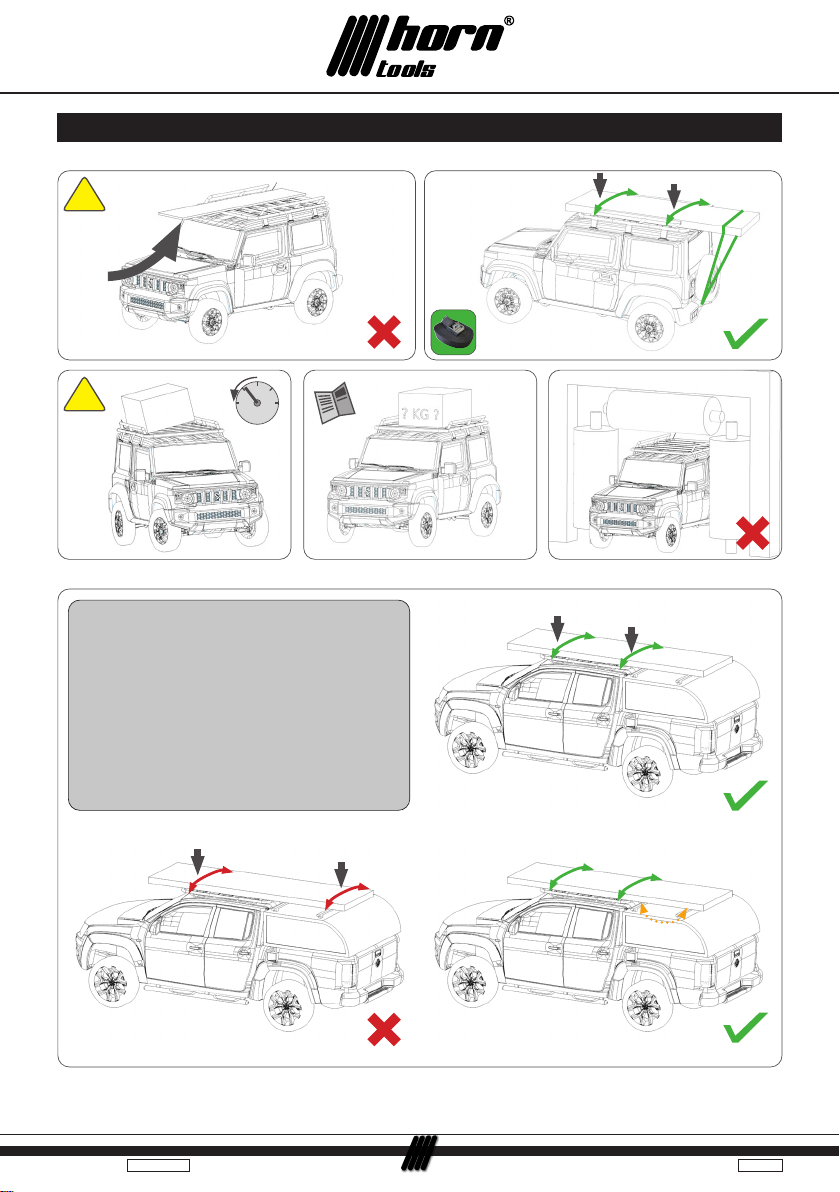

Dachträger DO‘s and DONT‘s | Roof Rack DO‘s and Dont‘s
Wenn ein Canopy („Hardtop“) und ein Dachträger auf der
Kabine verbaut sind darf die Ladung nicht auf beiden
festgebunden werden! Der Dachträger und das Canopy
bewegen sich während der Fahrt unabhängig voneinander,
das kann zu Schäden an Ladung und Gurten führen! Daher
die Ladung nur auf dem Dachträger befestigen, auf dem
Canopy lediglich auegen.
When using a canopy („hardtop”) make sure not to x the
cargo to the roofrack and the Canopy! The roofrack on
the cabin and the Canopy can move independently while
driving, this can cause damage! So x the cargo to the roof
rack and only support it on the Canopy.
km/h
!
!
festzurren/x
festzurren/x
nur auegen/
only support
festzurren/x
festzurren/x

Datum / date: 4 |1216.12.2021 Seite / page:
Technische Änderungen vorbehalten / technical changes reserved
Stückliste | partlist
Anzahl
quantity
Zeichnungsnummer
drawing number
Beschreibung
description
2 HISDMDCRREX01FIT Montagefüße
mounting brackets
1
HISDMDCRREX01FIT_de-
ector
Deektor
deector
Schraubenliste | boltlist
Artikel
article
Größe
size
Festigkeit
strength
Kop󰀨orm
head
Oberäche
surface nish
Norm
standard
Anzahl
qty.
Schraube / bolt M8x25 8_8 Sechskant /
hex
verzinkt /
galvanzied DIN933 8
Scheibe / washer M8 verzinkt /
galvanized DIN125-A 8
Schraube / bolt M8x12 Sechskant /
hex
verzinkt /
galvanized DIN933 17
Scheibe / washer M8 8_8 verzinkt /
galvanzied DIN125-A 17
Nutenstein klein /
slot nut small M8 verzinkt / galvanzied 12
Nutenstein groß /
slot nut big M8 verzinkt / galvanzied 5
Prüfe vor dem Einbau ob, der Lieferumfang komplett ist und alle Teile unbeschädigt sind. Sollten Teile
fehlen oder beschädigt sein kontaktiere bitte deinen horntools Händler und warte mit dem Einbau des
Systems bis alle Teile unbeschädigt bei dir sind.
Before installing the horntools product, check if all parts are in the package and are not damaged! If something is
missing or damaged contact your horntools dealer and don’t start the installation.

5 |12
Seite / page:
Datum / date: 16.12.2021
Freilegen der Gewindebuchsen im Fahrzeugdach | uncover nutserts in cabin
roof
1.
Gewindeeinsätze im Dach (hinten) freigelegt / nutserts in cabin roof
opened (rear)
Abb.01
Am Fahrzeugdach sind M8 Gewindeeinsätze unter den Kunststo󰀨abdeckungen
angebracht (Abb.01). Kunststo󰀨 Abdeckungen demontieren.
Achtung: Diese können nicht wieder montiert werden!
Mittels Messer o.Ä den Kunststo󰀨verschluss der Gewindeeinsätze vorsichtig aufschneiden.
On the cabin roof are M8 nutserts, those are underneath the plastic covers (Abb.01).
Demount plastic covers, they can’t be mounted again.
Use a knife to cut the plastic cap of the threaded insert open.
Der Abstand zwischen den Bohrungen (von links nach rechts) muss gemessen werden da dieser für einen
späteren Arbeitsschritt benötigt wird.
Measure the distance between the holes from left to right and write it down for later.

Datum / date: 6 |1216.12.2021 Seite / page:
Technische Änderungen vorbehalten / technical changes reserved
Montage der Haltefüße | mounting of the cabin brackets2.
Montagefüße auf dem Dachträger verschraubt / mounting brackets attached tot he rack platform
Abb.03
Montagefuß am ExRoof Dachträger verschraubt / mounting bracket bolted to the ExRoof
Abb.02

7 |12
Seite / page:
Datum / date: 16.12.2021
Die Montagefüße mit den Nutensteinen (die ins Prol eingedreht werden können) so an den Dachträger
verschrauben, dass sie noch verschiebbar sind. Den Abstand der Befestigungsö󰀨nungen entsprechend den
vorher aufgeschriebenen Werten einstellen (wie in Abb. 02 & 03 gezeigt).
Alle Schrauben, die in die eindrehbaren Nutensteine verschraubt werden, werden mit 17Nm festgezogen
und mit Schraubensicherung (Loctite 243 o.Ä.) gesichert.
Using the slot nuts (that can be rotated into the prole) attach the mounting feet to the rack platform. Don’t tighten
the bolts fully yet, ensure that you can still move the brackets. Adjust the brackets so the distance between the
mounting holes meets the one you measured earlier on the car (like shown in Abb. 02 & Abb. 03). All bolts that
get bolted into the swivel type slot nuts are torqued down with 17Nm and secured with thread locker
(Loctite 243 or similar).
Platziere den Dachträger samt Füßen vorsichtig auf dem Fahrzeugdach. Prüfe ob die Ö󰀨nungen für die
Schrauben mit den Gewinden im Fahrzeugdach übereinstimmen, falls notwendig die Montagefüße verschieben
und mit den M8x 25mm Schrauben und Unterlegscheiben xieren. Trage einen leichten Film aus Silikon auf
die Schrauben auf, um zu verhindern, dass Wasser durch die Gewinde nach innen gelangen kann. Wenn alles
korrekt ausgerichtet ist die Schrauben anhand der Drehmoment Tabelle am Ende dieser Anleitung festziehen.
Place the roofrack with its mounting brackets on the cars roof. Ensure that the holes align with the threaded holes
in the cars roof. If necessary, move the mounting brackets to make them align. Using the M8x25mm bolts with
washers bolt the assembly down. Apply a light layer of silicone on the threads of the bolts to prevent water from
going through the threads. When everything is aligned properly torque down all bolts in addition to the torque
diagram on the last page of this manual.

Datum / date: 8 |1216.12.2021 Seite / page:
Technische Änderungen vorbehalten / technical changes reserved
Deektor anbringen | attachment of the deector
3.
Ggf. vordersten Querträger mit Ecken ausbauen / if needed disassemble the frontmost
crossmemer with the edges
Abb.04
Sollte der Dachträger schon zusammengebaut sein muss die vorderste Querstrebe nach vorne ausgebaut
werden Abb. 04.
If the roof rack is already assembled detach the frontmost cross member like shown in Abb.04.

9 |12
Seite / page:
Datum / date: 16.12.2021
Nutensteine einschieben / insertion oft he slot nutsAbb.05
Die 5 großen Nutensteine ins Prol einschieben und den Deektor mit M8x12mm Schrauben befestigen (Abb.
05).
Insert the 5 big slot nuts, then attach the deector using the M8x12mm bolts (Abb.05).

Datum / date: 10 |1216.12.2021 Seite / page:
Technische Änderungen vorbehalten / technical changes reserved
Deektor montiert / deector attachedAbb.06
Prüfe periodisch den korrekten Halt aller Schrauben, gegebenenfalls
nachziehen.
Periodically check that the bolts are torqued down properly, if needed re torque.

11 |12
Seite / page:
Datum / date: 16.12.2021
Regelgewinde
Abmessung Vorspannkraft (kN) Anziehmoment (Nm)
Festigkeits-
klasse 4.6 5.6 8.8 10.9 12.9 4.6 5.6 8.8 10.9 12.9
M 4x0,70 1,29 1,71 3,9 5,7 6,7 1,02 1,37 3,0 4,4 5,1
M 5x0,80 2,1 2,79 6,4 9,3 10,9 2,0 2,7 5,9 8,7 10
M 6x1,00 2,96 3,94 9,0 13,2 15,4 3,5 4,6 10,0 15,0 18,0
M 8x1,25 5,42 7,23 16,5 24,2 28,5 8,4 11,0 25,0 36,0 43,0
M 10x1,50 8,64 11,5 26,0 38,5 45,0 17,0 22,0 49,0 72,0 84,0
M 12x1,75 12,6 16,8 38,5 56,0 66,0 29,0 39,0 85,0 125,0 145,0
M 14x2,00 17,3 23,1 53,0 77,0 90,0 46,0 62,0 135,0 200,0 235,0
M 16x2,00 23,8 31,7 72,0 106,0 124,0 71,0 95,0 210,0 310,0 365,0
M 18x2,50 28,9 38,6 91,0 129,0 151,0 97,0 130,0 300,0 430,0 500,0
M 20x2,50 37,2 49,6 117,0 166,0 194,0 138,0 184,0 425,0 610,0 710,0
M 22x2,50 46,5 62,0 146,0 208,0 243,0 186,0 250,0 580,0 830,0 970,0
M 24x3,00 53,6 71,4 168,0 239,0 280,0 235,0 315,0 730,0 1050,0 1220,0
M 27x3,00 70,6 94,1 221,0 315,0 370,0 350,0 470,0 1100,0 1550,0 1800,0
M 30x3,50 85,7 114,5 270,0 385,0 450,0 475,0 635,0 1450,0 2100,0 2450,0
M 33x3,50 107,0 142,5 335,0 480,0 560,0 645,0 865,0 2000,0 2800,0 3400,0
M 36x4,00 125,5 167,5 395,0 560,0 680,0 1080,0 1440,0 2600,0 3700,0 4300,0
M 39x4,00 151,0 201,0 475,0 670,0 790,0 1330,0 1780,0 3400,0 4800,0 5600,0
Drehmomenttabelle | torque diagram [torque in Nm]
