VIELEN DANK!
Wir sind überzeugt, dass diese Fernbedienung Ihre
Erwartungen übertreffen wird, und wünschen Ihnen viel
Freude damit.
Bitte lesen Sie diese Bedienungsanleitung vollständig
durch, beachten Sie die Sicherheitshinweise und
bewahren sie die Anleitung für späteren Gebrauch auf.
INHALTSVERZEICHNIS
Lieferumfang 4
Zeichenerklärung 4
Sicherheitshinweise 5
Bestimmungsgemäße Verwendung 7
Technische Daten 7
Überblick 9
Montage 11
Bedienung 14
Fernbedienung anlernen 15
Konformitätserklärung 15
Entsorgen 16
Deutsch

DEUTSCH DEDE DEUTSCH
54

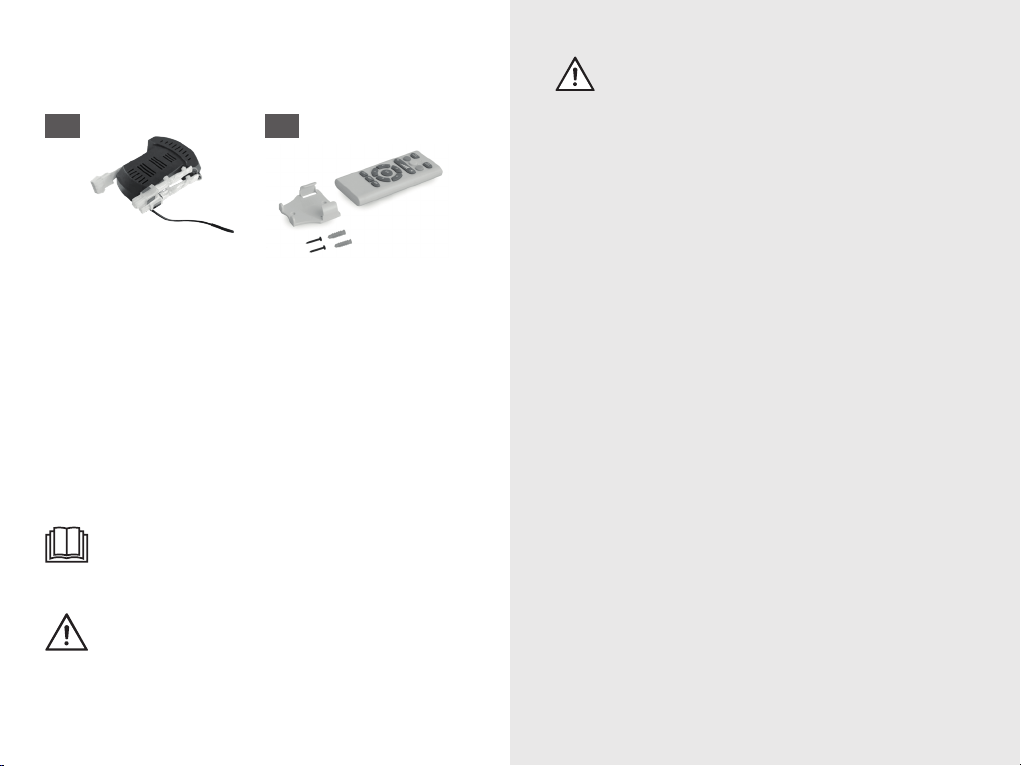

LIEFERUMFANG
1x1x
1x Empfänger
1x Fernbedienung, Halterung und Schraubensatz
Falls Teile fehlen oder beschädigt sind, wenden Sie sich
bitte an Ihren HORNBACH-Markt.
ZEICHENERKLÄRUNG
Bitte lesen Sie diese Bedienungsanleitung auf-
merksam durch, und bewahren Sie diese für spä-
teren Gebrauch auf.
Vorsicht! Unfall- und Verletzungsgefahr sowie
schwere Sachschäden möglich.
· Die Elektroinstallation muss von einer Elektro-
fachkraft vorgenommen werden. Bei der Instal-
lation müssen die jeweiligen nationalen Errich-
tungsbestimmungen eingehalten werden.
· Dieses Gerät ist für den Gebrauch durch Kinder
ab 8Jahren und Personen mit eingeschränkten
körperlichen, sensorischen oder mentalen Fä-
higkeiten oder mit mangelhafter Erfahrung und
Kenntnissen geeignet, sofern sie beaufsichtigt
werden oder hinsichtlich der sicheren Verwen-
dung des Gerätes unterwiesen wurden und die
bestehenden Gefahren verstanden haben.
· Kinder dürfen mit dem Gerät nicht spielen.
· Reinigung und Benutzer-Wartung dürfen nicht
durch Kinder ohne Beaufsichtigung durchge-
führt werden.
· Sicherstellen, dass die feste Installation Kon-
takttrennung in allen Polen aufweist, wodurch
eine vollständige Abschaltung unter Überspan-
nungskategorie-III-Bedingungen erreicht wird.
· WARNUNG! Keinen Dimmschalter für die Einstel-
lung der Ventilatorgeschwindigkeit verwenden.
SICHERHEITSHINWEISE

DEUTSCH DEDE DEUTSCH
76
· WARNUNG! Vor Arbeiten am Ventilator sicher-
stellen, dass der Ventilator an allen Polen vom
Netz getrennt ist.
·
VERWENDUNG VON AKKUS
· VORSICHT! Explosionsgefahr bei nicht ord-
nungsgemäßem Austausch der Batterien. Nur
durch Batterien des gleichen Typs ersetzen. Auf
richtige Polarität achten.
· Batterien (Batteriepackung oder eingelegte Bat-
terien) keiner übermäßigen Hitze durch Sonne-
neinstrahlung, Feuer o.ä. aussetzen. Vor mecha-
nischen Erschütterungen schützen. Trocken und
sauber halten. Von Kindern fernhalten.
· Batterien nicht önen, auseinandernehmen,
aufschneiden oder kurzschließen. Keine alten
und neuen Batterien gemeinsam verwenden.
· Fachgerecht entsorgen. Batterien auf umwelt-
freundliche Weise entsorgen. Nicht im Haus-
haltsmüll entsorgen.
· Die Sicherheits- und andere Hinweise auf der
Batterie oder deren Verpackung beachten.
· Auslaufende Batterien entnehmen und das
Batteriefach gründlich reinigen. Haut- und Au-
genkontakt vermeiden.
TECHNISCHE DATEN
Fernbedienung
Stromversorgung: 2 x Batterie Typ 1,5 V AAA
(nicht im Lieferumfang)
Funkreichweite unter
Freifeldbedingungen: max. 8 m
Frequenzbereich: 433,92 MHz ±100 KHz
Sendeleistung: -27 dBm
Empfänger
Stromversorgung: 220-240 V~, 50 Hz/60 Hz
Sicherungswert und -typ: T3, 15 A, 250 V~
Passende Ventilatoren: Artikel-Nr. 10209807
BESTIMMUNGSGEMÄSSE
VERWENDUNG
Das Gerät ist als nachrüstbare Fernbedienung für die un-
ter „Technische Daten“ aufgeführten Deckenventilatoren
von HORNBACH vorgesehen. Das Gerät ist nicht für den
gewerblichen Gebrauch bestimmt.
Jegliche anderweitige Verwendung oder Veränderung
des Gerätes wird als unsachgemäße Verwendung be-
trachtet und kann erhebliche Gefahren verursachen.

DEUTSCH DEDE DEUTSCH
98
9
11
12
13
19
10
20
14
15
16
17
18
2
5
1
3
4
7
8
6
ÜBERBLICK
1 EMPFANGSTEIL
2 AC-Netzeingang
3 Lichtausgang
4 Funkantenne
5 Ventilatorausgang
6 FERNBEDIENUNG
7 Ventilator Ein/Aus
8 LED-Farbe auf warmes Weiß stellen
9 LED-Farbe auf Gelb stellen
10 LED-Farbe auf Weiß stellen
11 Dimmer
12 Ventilatorgeschwindigkeitsstufen 1 bis 5
13 Vorwärts / Rückwärts
Zeitvoreinstellung:
14 2 Stunden
15 4 Stunden
16 8 Stunden
17 Akkufach
18 Kontrollleuchte
19 Licht ein/aus
20 Fernbedienungshalter

DEUTSCH DEDE DEUTSCH
1110
MONTAGE
Die drei Stecker des Emp-
fangsteils 2, 4, 5 mit den
entsprechenden Steckern
am Ventilator und an der
Deckenhalterung verbin-
den.
5
Das Empfangsteil1 erset-
zen.
4
Die Ventilatorabdeckung
absenken und die drei
Kabelschuhe von der De-
ckenhalterung und vom
Ventilator abziehen, um das
Empfangsteil zu entfernen.
3
Den Sicherungsautomat am
Installationsort ausschal-
ten.
1
Um die Abdeckung des Ven-
tilators zu montieren, diese
an der Deckenhalterung an-
bringen, und die in Schritt 2
entfernten Schrauben wie-
der einsetzen. Alle Schrau-
ben anziehen.
6
Die rechte Schraube der
Deckenhalterung an bei-
den Seiten entfernen.
Die Schrauben für Schritt
6aufbewahren.
21
6
2
43
5

DEUTSCH DEDE DEUTSCH
1312

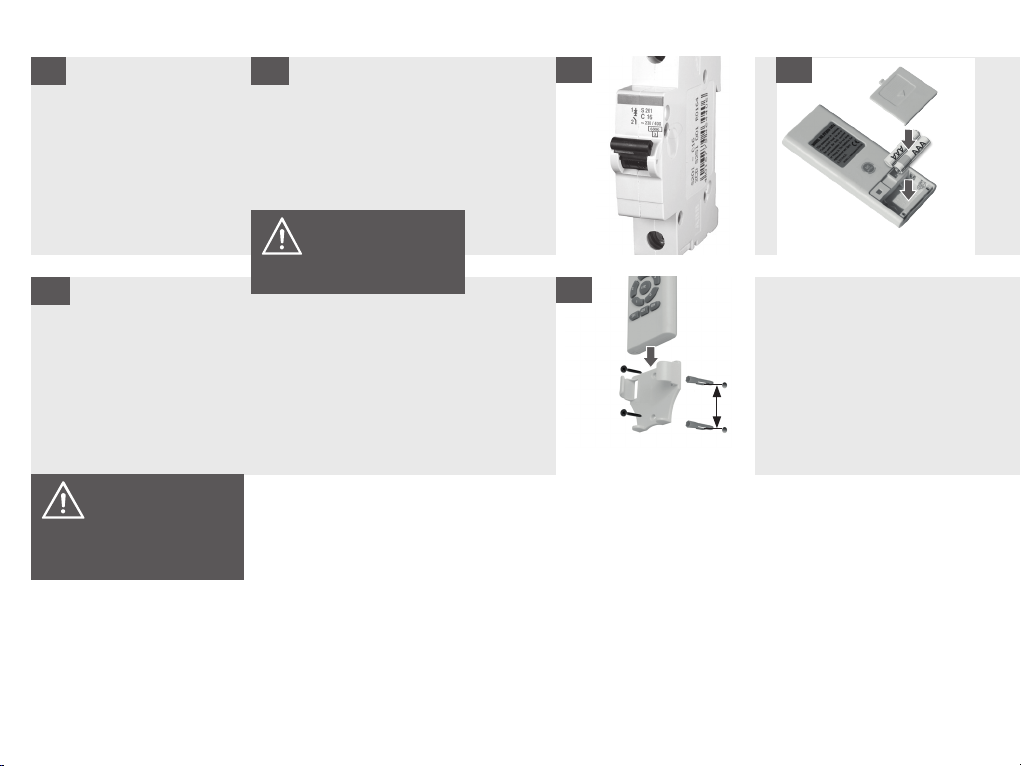

Zum Montieren des Fern-
bedienungshalters 20 zwei
6-mm-Löcher bohren. Die
Dübel einsetzen und den
Halter mit den Schrauben
montieren.
Die Fernbedienung
keiner direkten
Sonneneinstrahlung aus-
setzen.
Den Sicherungsautomat am
Installationsort einschalten.
7
Zwei AAA-Batterien (nicht im
Lieferumfang) in das Batterie-
fach17 einlegen - auf richtige
Polarität achten.
Den Batteriefachde-
ckel ordnungsgemäß
schließen.
8
9
7 8
9
43 mm

DEUTSCH DEDE DEUTSCH
1514
BEDIENUNG
LEUCHTE
Zum Ein- oder Ausschalten des Lichts die Licht-Ein/
Aus-Taste19 betätigen.
VENTILATORGESCHWINDIGKEIT
Zum Einschalten des Ventilators und Einstellen der ge-
wünschten Betriebsgeschwindigkeit nachstehende Tas-
ten betätigen:
1 = min. Geschwindigkeit
5 = max. Geschwindigkeit
ZEITVOREINSTELLUNG
Zum Einstellen einer bestimmten Laufzeit mit automati-
scher Abschaltung nachstehende Tasten betätigen:
14 = 2 Stunden
15 = 4 Stunden
16 = 8 Stunden
DREHRICHTUNG
Zum Ändern der Drehrichtung die F/R-Taste 13 betätigen.
FERNBEDIENUNG ANLERNEN
Der Ventilator und die Fernbedienung wurden bereits
gekoppelt. Ein erneutes Anlernen ist in nachstehenden
Situationen erforderlich:
·Sie möchten eine Fernbedienung für mehr als einen
Ventilator benutzen.
·Sie erhalten eine neue drahtlose Ersatzfernbedienung.
1. Den Sicherungsautomaten an der Montagestelle ein-
schalten.
2. Innerhalb 30Sekunden die Taste FAN ON/OFF 7drü-
cken und gedrückt halten. Die Taste gedrückt halten,
bis der Ventilator anläuft.
KONFORMITÄTSERKLÄRUNG
Hiermit erklärt HORNBACH Baumarkt AG, dass der Funk-
anlagentyp „Fernbedienung“ der Richtlinie 2014/53/EU
entspricht.
Der vollständige Text der EU-Konformitätserklärung ist
unter der folgenden Internetadresse verfügbar:
www.hornbach.com/productcompliance

FRANÇAIS FR
17
DE DEUTSCH
16
ENTSORGEN
Das Symbol "durchgestrichene Mülltonne"
erfordert die separate Entsorgung von Elektro-
und Elektronik-Altgeräten (WEEE). Solche Gerä-
te können gefährliche und umweltgefährdende
Stoe enthalten. Diese Geräte sind an einer ausgewiese-
nen Sammelstelle für das Recycling von elektrischen und
elektronischen Geräten zu entsorgen und dürfen nicht im
unsortierten Hausmüll entsorgt werden. Dadurch tragen
Sie zum Schutz der Ressourcen und der Umwelt bei. Für
weitere Informationen wenden Sie sich bitte an die örtli-
chen Behörden.
Kinder dürfen auf keinen Fall mit Kunststobeuteln und
Verpackungsmaterial spielen, da Verletzungs- bzw. Er-
stickungsgefahr besteht. Solches Material sicher lagern
oder auf umweltfreundliche Weise entsorgen.
Gebrauchte Batterien ordnungsgemäß entsorgen. In Ge-
schäften, in denen Batterien verkauft werden, und an
städtischen Sammelstellen stehen Container für Altbat-
terien zur Verfügung.
MERCI!
Nous sommes convaincus que cette télécommande
dépassera vos attentes et vous souhaitons beaucoup de
plaisir à l'utiliser.
Lire entièrement le présent manuel, observer les
consignes de sécurité et le conserver pour consultation
ultérieure.
TABLE DES MATIÈRES
Fournitures 18
Symboles 18
Consignes de sécurité 19
Utilisation conforme 21
Caractéristiques techniques 21
Vue d'ensemble 23
Installation 25
Fonctionnement 28
Couplage de la télécommande 29
Déclaration UE de conformité 29
Élimination 30
Français

FRANÇAIS FRFR FRANÇAIS
1918
FOURNITURES
1x1x
1x Récepteur
1x Télécommande, support et jeu de vis
Si des pièces sont manquantes ou endommagées,
contacter votre magasin HORNBACH.
SYMBOLES
Lire attentivement le présent manuel de l'utilisa-
teur et le conserver pour s'y reporter ultérieure-
ment.
Avertissement d'accidents et de blessures corpo-
relles et de dommages matériels importants.
· L'installation électrique doit être réalisée par un
électricien habilité qualifié. Toujours respecter
les réglementations nationales régulant l’instal-
lation pendant celle-ci.
· Cet appareil peut être utilisé par des enfants âgés
de 8 ans et plus, et par des personnes aux capa-
cités physiques, sensorielles ou mentales réduites,
ou manquant d'expérience et de connaissances
s'ils sont surveillés ou s'ils ont bénéficié d'instruc-
tions concernant l'utilisation de l'appareil de ma-
nière sûre et compris les risques impliqués.
· Les enfants ont l'interdiction de jouer avec
l'appareil.
· Le nettoyage et l'entretien par l'utilisateur ne
doivent pas être eectués par des enfants
sans supervision.
· S'assurer que l'installation fixée dispose d'une
séparation de contact de tous ses pôles per-
mettant une déconnexion complète en cas de
conditions de surtension de catégorie III.
· AVERTISSEMENT! Ne pas utiliser un commu-
tateur de type à intensité variable pour com-
mander la vitesse du ventilateur.
· AVERTISSEMENT ! Avant de travailler sur le
ventilateur, s'assurer que celui-ci est déconnecté
de l'alimentation secteur sur tous ses pôles.
CONSIGNES DE SÉCURITÉ

FRANÇAIS FRFR FRANÇAIS
2120
POUR UTILISATION DES BATTERIES
· ATTENTION ! Risque d'explosion si les batte-
ries ne sont pas bien replacées. Ne les rem-
placer que par des piles identiques ou de type
équivalent. Respecter la bonne polarité.
· Les piles (bloc-piles ou piles installées) ne
doivent pas être exposées à une chaleur ex-
cessive telle que les rayons directs du soleil,
le feu ou similaire. Les protéger de tout choc
mécanique. Les maintenir sèches et propres.
Garder hors de portée des enfants.
· Ne pas ouvrir, démonter, déchiqueter ou
court-circuiter les batteries. Ne pas mélanger
les piles usagées et les piles neuves.
· Les éliminer correctement. Tenir compte des
aspects environnementaux en matière d'éli-
mination des piles. Ne pas les jeter avec les
déchets ménagers.
· Consulter les consignes de sécurité et autres
sur la pile ou son emballage.
· En cas de fuite des piles, les retirer et nettoyer
soigneusement leur compartiment. Éviter tout
contact avec la peau et les yeux.
UTILISATION CONFORME
Cet appareil est destiné à fonctionner comme une télécom-
mande de rétro-équipement pour les ventilateurs de plafond
HORNBACH listés dans les caractéristiques techniques.
L'appareil n'est pas destiné à une utilisation commerciale.
Toute autre utilisation ou modification apportée à l'appa-
reil est considérée comme un usage non-conforme et est
susceptible de donner lieu à des risques considérables.
CARACTÉRISTIQUES TECHNIQUES
Télécommande
Alimentation électrique: 2 x piles 1,5V AAA
(nonfournies)
Portée radio dans des
conditions de champ libre: max. 8 m
Plage de fréquence : 433,92 MHz ±100 KHz
Puissance d'émission : -27 dBm
Récepteur
Alimentation électrique: 220-240 V~, 50 Hz/60 Hz
Puissance et type de
fusible: T3, 15 A, 250 V~
Ventilateurs compatibles : réf. art. 10209807

FRANÇAIS FRFR FRANÇAIS
2322
9
11
12
13
19
10
20
14
15
16
17
18
2
5
1
3
4
7
8
6
VUE D'ENSEMBLE
1 UNITÉ À DISTANCE
2 Puissance absorbée CA
3 Sortie de lumière
4 Antenne TC
5 Sortie du ventilateur
6 TÉLÉCOMMANDE
7 Ventilateur marche/arrêt
8 Changer la couleur des LED en blanc chaud
9 Changer la couleur des LED en jaune
10 Changer la couleur des LED en blanc
11 Variateur
12 Niveau de vitesse du ventilateur entre 1 et 5
13 En avant / en arrière
Pré-réglage de l'heure:
14 2 heures
15 4 heures
16 8 heures
17 Compartiment à batterie
18 Voyant
19 Lumière allumée/éteinte
20 Support de télécommande

INSTALLATION
FRANÇAIS FRFR FRANÇAIS
2524
Connecter les trois pinces de
câble de l'unité à distance 2, 4,
5aux pinces correspondantes
sur l'unité de ventilateur et le
support de plafond.
5
Remplacer l'unité à distance 1.
4
Abaisser le couvercle du ven-
tilateur et débrancher les trois
pinces de câble du support de
plafond et de l'unité de ventila-
teur de l'unité à distance.
3
Couper le disjoncteur du site
d'installation.
1
Placer le couvercle de l'uni-
té de ventilateur en le fixant
sur le support de plafond et
réinstaller les vis retirées à
l'étape 2 . Fixer toutes les
vis.
6
Retirer la vis droite des vis
du support de plafond sur les
deux côtés. Les conserver
pour l'étape 6 .
2 1
6
2
43
5

FRANÇAIS FRFR FRANÇAIS
2726
Allumer le disjoncteur du
site d'installation.
7
Placer les deux piles AAA
(non incluses) dans le com-
partiment à piles17 en res-
pectant la polarité.
Fermer correcte-
ment le comparti-
ment à piles.
8
Le support à distance 20
peut être installé en perçant
deux orifices de 6mm. Insé-
rer les obturateurs et placer
le support avec les vis.
Ne pas exposer la
télécommande à
la chaleur ou au rayonne-
ment direct du soleil.
9
7 8
9
43 mm

FRANÇAIS FRFR FRANÇAIS
2928
FONCTIONNEMENT
LUMIÈRE
Pour allumer ou éteindre la lumière, appuyer sur le bou-
ton marche/arrêt de la lumière19.
VITESSE DU VENTILATEUR
Pour allumer le ventilateur et naviguer entre les dié-
rentes vitesse voulues, appuyer sur:
1 = vitesse min.
5 = vitesse max.
PRÉ-RÉGLAGE DE L'HEURE
Pour régler une durée de fonctionnement avec le com-
mutateur automatique, appuyer sur:
14 = 2 heures
15 = 4 heures
16 = 8 heures
SENS DE ROTATION
Changer le sens de rotation en appuyant sur le bouton
F/R13.
COUPLAGE DE LA
TÉLÉCOMMANDE
Le ventilateur et la télécommande sont déjà couplés. Un
réglage du couplage est nécessaire dans les situations
suivantes:
·L'utilisation d'une télécommande pour commander
plus d'un ventilateur est souhaitée.
·Une nouvelle pièce détachée de télécommande sans
fil est obtenue.
1. Allumer le disjoncteur du site d'installation.
2. Appuyer sur la touche MARCHE/ARRÊT du ventilateur
7dans les 30 secondes. La maintenir jusqu'à ce que
le ventilateur commence à bouger.
DÉCLARATION UE DE CONFORMITÉ
Le soussigné, HORNBACH Baumarkt AG, déclare que
l‘équipement radioélectrique du type télécommande est
conforme à la directive 2014/53/UE.
Le texte complet de la déclaration UE de conformité est
disponible à l‘adresse internet suivante: www.hornbach.
com/productcompliance

ITALIANO IT
31
FR FRANÇAIS
30
ÉLIMINATION
Le logo représentant une poubelle à roulettes
barrée implique la collecte séparée de déchets
électriques et électroniques (WEEE). De tels ap-
pareils peuvent contenir des substances dange-
reuses. Ces appareils doivent être retournés à une col-
lecte désignée pour le recyclage de WEEE et ne doivent
pas être éliminés comme des déchets urbains non triés.
Cela contribue à préserver les ressources et à protéger
l'environnement. Contacter les autorités locales pour
plus d'informations.
Les enfants ne doivent pas jouer avec des sachets plas-
tiques, ni des matériels d'emballage, en raison du risque
de blessure ou d'étouement. Conserver ce matériel
dans un lieu sûr ou l'éliminer en respectant l'environne-
ment.
Les piles usagées doivent être éliminées comme il se
doit. Les magasins vendant des piles et les points de
collecte municipaux proposent des conteneurs spéciaux
pour l'élimination des piles.
GRAZIE!
Siamo convinti che questo telecomando supererà le
vostre aspettative e vi auguriamo tanta soddisfazione
con il suo impiego.
La preghiamo di leggere questo manuale e di seguire le
istruzioni di sicurezza, e di conservarlo per consultazione
futura.
INDICE DEI CONTENUTI
Materiale compreso nella fornitura 32
Simboli 32
Istruzioni di sicurezza 33
Uso previsto 35
Dati tecnici 35
Panoramica 37
Installazione 39
Funzionamento 42
Collegamento del telecomando 43
Dichiarazione di conformità UE 43
Smaltimento 44
Italiano

ITALIANO ITIT ITALIANO
3332
MATERIALE COMPRESO NELLA
FORNITURA
1x1x
1x Ricevitore
1x Telecomando, supporto e kit di vite
In caso di parti mancanti o danneggiate, si prega di con-
tattare il vostro negozio HORNBACH.
SIMBOLI
Si prega di leggere attentamente il presente ma-
nuale e di conservarlo per futuri riferimenti.
Pericolo di incidenti, danni a persone e danni gra-
vi alle cose.
· L'installazione elettrica deve essere eseguita
da un elettricista qualificato. Durante l’instal-
lazione, sempre attenersi alle norme di instal-
lazione nazionali.
· Questo elettrodomestico può essere utilizzato
da bambini di età superiore agli 8 anni e da
persone con capacità fisiche, sensorie o men-
tali ridotte, oppure con mancanza di esperien-
za e nozioni, se sorvegliati oppure se hanno
ricevuto le istruzioni concernenti l'utilizzo
dell'elettrodomestico in modo sicuro consape-
voli dei pericoli coinvolti.
· I bambini non devono giocare con il dispositivo.
· La pulizia e la manutenzione da parte dell'u-
tente non devono essere eseguite da bambini
senza supervisione.
· Assicurarsi che l'installazione fissa dispone di
una separazione di contatto presso tutti i poli
la quale assicura una separazione completa in
caso di sovratensione di categoria III.
· AVVERTENZA! Non usare un'interruttore tipo
dimmer per controllare la velocità del ventila-
tore.
· AVVERTENZA! Prima di eseguire dei lavori al
ventilatore, assicurarsi che tutti i poli del venti-
ISTRUZIONI DI SICUREZZA

ITALIANO ITIT ITALIANO
3534
latore siano completamente separati dalla rete
elettrica.
PER L'IMPIEGO DI BATTERIE
· ATTENZIONE! Pericolo di esplosione in caso
di sostituzione errata delle batterie. Sostituirle
solo con lo stesso tipo o un tipo equivalente di
batterie. Rispettare la corretta polarità.
· Le batterie (pacco batterie o batterie integrate)
non devono essere esposte al calore eccessivo
come l'irraggiamento solare, fuoco o simile. Pro-
teggere da urti meccanici. Tenerle in luogo asciut-
to e pulito. Mantenere lontano dai bambini.
· Non smontare, aprire, frammentare o mettere
in cortocircuito le batterie. Non utilizzare as-
sieme batterie nuove e vecchie.
· Smaltire in modo adeguato. Prestare attenzio-
ne agli aspetti ambientali dello smaltimento di
batterie. Non smaltire attraverso i rifiuti dome-
stici.
· Vedasi le informazioni di sicurezza ed altre istru-
zioni riportate sulle confezioni delle batterie.
· In caso di fuoruscite dalle batterie, rimuovere
le batterie e pulire bene l'alloggiamento batte-
rie. Evitare il contatto con pelle e occhi.
DATI TECNICI
Telecomando
Alimentazione elettrica: 2 x pile 1,5V AAA
(nonincluse)
Portata radio in condizioni da
campo libero: max. 8 m
Banda di frequenza: 433,92 MHz ±100 KHz
Potenza di trasmissione: -27 dBm
Ricevitore
Alimentazione elettrica: 220-240 V~, 50 Hz/60 Hz
Alimentazione e tipo di
fusibile: T3, 15 A, 250 V~
Ventilatori compatibili: n° articolo 10209807
USO PREVISTO
Il dispositivo è previsto come telecomando integrato per i
ventilatori a sotto HORNBACH elencati nei dati tecnici.
Il dispositivo non è ideato per usi commerciali.
Qualsiasi altro uso o modifica al dispositivo è considerato
come uso improprio e potrebbe causare pericoli consi-
derevoli.

ITALIANO ITIT ITALIANO
3736
9
11
12
13
19
10
20
14
15
16
17
18
2
5
1
3
4
7
8
6
PANORAMICA
1 UNITÀ TELECOMANDO
2 Corrente AC assorbita
3 Uscita luce
4 Antenna RC
5 Uscita ventilatore
6 TELECOMANDO
7 Ventilatore on/o
8 Cambio del colore del LED verso il bianco caldo
9 Cambio del colore del LED verso il giallo
10 Cambio del colore del LED verso il bianco
11 Variatore
12 Livello di velocità del ventilatore 1 a 5
13 Avanti / Indietro
Preimpostazione durata:
14 2 ore
15 4 ore
16 8 ore
17 Vano batterie
18 Spia indicatrice
19 Luce on/o
20 Supporto telecomando

INSTALLAZIONE
ITALIANO ITIT ITALIANO
3938
Collegare i tre clip per cavi
dell'unità di comando remo-
to 2, 4, 5 con i relativi clip
dell'unità ventilatore e del
supporto a sotto.
5
Sostituire l'unità telecoman-
do 1.
4
Abbassare il coperchio del
ventilatore e attaccare i tre
clip per cavi dal supporto a
sotto e unità ventilatore
all'unità di telecomando.
3
Spegnere l'interruttore au-
tomatico sul lato dell'instal-
lazione.
1
Installare il coperchio dell'u-
nità ventilatore montando-
lo al supporto a sotto e
reinstallare le viti rimosse in
fase 2. Serrare le viti.
6
Rimuovere la vite destra del-
le viti del supporto a sotto
su entrambi i lati. Conser-
varli per il punto 6.
21
6
2
43
5
