Hotpoint Ariston RDPG 96607 J User manual

1
GB
WASHER-DRYER
Instructions for use
!This symbol reminds you to read this instruc-
tion manual.
Contents
Installation, 2-3
Unpacking and levelling
Connecting the electricity and water supplies
The first wash cycle
Technical data
Care and maintenance, 4
Cutting off the water and electricity supplies
Cleaning the washer-dryer
Cleaning the detergent dispenser drawer
Caring for the door and drum of your appliance
Cleaning the pump
Checking the water inlet hose
Precautions and tips, 5
General safety
Disposal
Opening the porthole door manually
Description of the washer-dryer, 6-7
Control panel
Display
How to run a wash cycle or a drying cycle, 8
Wash cycles, 9
Table of programmes and wash cycles
Detergents and laundry, 10
Detergent dispenser drawer
Preparing the laundry
Special wash cycles
Load balancing system
Troubleshooting, 11
Service, 12
RDPG 96607 J
English,1
GB
Česky,13
CZ
Slovensky,25
SK
ΕΛΛΗΝΙΚΑ,37
GR BG
Áúëãàðñêè,49

2
GB
Installation
!This instruction manual should be kept in a safe
place for future reference. If the washer-dryer is
sold, transferred or moved, make sure that the
instruction manual remains with the machine so
that the new owner is able to familiarise himself/
herself with its operation and features.
!Read these instructions carefully: they
contain vital information relating to the safe
installation and operation of the appliance.
Unpacking and levelling
Unpacking
1. Remove the washer-dryer from its
packaging.
2. Make sure that the washer-dryer has not
been damaged during the transportation
process. If it has been damaged, contact the
retailer and do not proceed any further with
the installation process.
3. Remove the 4
protective screws
(used during
transportation)
and the rubber
washer with the
corresponding
spacer, located on
the rear part of the
appliance (see figure).
4. Close off the holes using the plastic plugs
provided.
5. Keep all the parts in a safe place: you will
need them again if the washer-dryer needs to
be moved to another location.
!Packaging materials should not be used as
toys for children.
Levelling
1. Install the washer-dryer on a flat sturdy floor,
without resting it up against walls, furniture
cabinets or anything else.
2. If the floor is
not perfectly level,
compensate for
any unevenness
by tightening or
loosening the
adjustable front
feet (see figure); the
angle of inclination,
measured in relation
to the worktop, must
not exceed 2°.
Levelling the machine correctly will provide
it with stability, help to avoid vibrations and
excessive noise and prevent it from shifting
while it is operating. If it is placed on carpet or
a rug, adjust the feet in such a way as to allow
a sufficient ventilation space underneath the
washer-dryer.
Connecting the electricity and
water supplies
Connecting the water inlet hose
1. Connect the A
device to a cold water
tap using a 3/4 gas
threaded attachment,
then perform the
connection by
screwing the supply
hose to the device.
Before performing the
connection, allow the
water to run freely until it is perfectly clear.
For a correct installation of the device, follow
the instructions given in the packaging.
!The device is already adjusted for the
correct operation of the washing machine and
therefore it is recommended not to change its
settings
2. Connect the
inlet hose to the
washer-dryer by
screwing it onto the
corresponding water
inlet of the appliance,
which is situated on
the top right-hand
side of the rear part
of the appliance (see
figure).
3. Make sure that the hose is not folded over
or bent.
!The water pressure at the tap must fall within
the range of values indicated in the Technical
data table (see next page).
!If the inlet hose is not long enough, contact a
specialised shop or an authorised technician.
!Never use second-hand hoses.
!Use the ones supplied with the machine.
A

3
GB
Connecting the drain hose
Connect the drain
hose, without bending
it, to a drain duct or
a wall drain situated
between 65 and 100
cm from the floor;
alternatively, placed
it over the edge
of a basin, sink or
tub, fastening the
duct supplied to
the tap (see figure).
The free end of the
hose should not be
underwater.
!We advise against the use of hose
extensions; if it is absolutely necessary, the
extension must have the same diameter as the
original hose and must not exceed 150 cm in
length.
Electrical connections
Before plugging the appliance into the
electricity socket, make sure that:
• thesocketisearthedandcomplieswithall
applicable laws;
• thesocketisabletowithstandthe
maximum power load of the appliance as
indicated in the Technical data table (see
opposite);
• thepowersupplyvoltagefallswithinthe
values indicated in the Technical data table
(see opposite);
• thesocketiscompatiblewiththeplugofthe
washer-dryer. If this is not the case, replace
the socket or the plug.
!The washer-dryer must not be installed
outdoors, even in covered areas. It is extremely
dangerous to leave the appliance exposed to
rain, storms and other weather conditions.
!When the washer-dryer has been installed,
the electricity socket must remain within easy
reach.
!Do not use extension cords or multiple
sockets.
65 - 100 cm
!The cable should not be bent or compressed.
!The power supply cable must only be
replaced by authorised technicians.
Warning! The company shall not be held
responsible in the event that these standards
are not observed.
The first wash cycle
Once the appliance has been installed, and
before you use it for the first time, run a wash
cycle with detergent and no laundry, using
wash cycle number auto clean (see “Cleaning
the washer-dryer”).
Technical data
Model RDPG 96607 J
Dimensions
width 59.5 cm
height 85 cm
depth 54 cm
Capacity
from 1 to 9 kg for the wash
programme
from 1 to 6 kg for the drying
programme
Electrical
connections
please refer to the technical
data plate fixed to the machine
Water con-
nections
maximum pressure
1 MPa (10 bar)
minimum pressure
0.05 MPa (0.5 bar)
drum capacity 58 litres
Spin speed up to 1600 rotations per
minute
Energy ra-
ted
programmes
according to
regulation
EN 50229
Wash: programme 8; tem-
perature 60°C; using a load
of 9 kg.
Drying: the greater load
(6kg) must be dried by
selecting the “A3” dryness
level. The remainder of the
load must be dried by selec-
ting the “A3” dryness level:
the load must consist of 3
sheets, 2 pillowcases and 1
hand towel.
This appliance conforms to
the following EC Directives:
- 2004/108/EC (Electroma-
gnetic Compatibility)
- 2006/95/EC (Low Voltage)
- 2012/19/EU (WEEE)

4
GB
Care and maintenance
Cutting off the water and
electricity supplies
•Turnoffthewatertapaftereverywashcycle.
This will limit wear on the hydraulic system
inside the washer-dryer and help to prevent
leaks.
•Unplugthewasher-dryerwhencleaningit
and during all maintenance work.
Cleaning the washer-dryer
•Theouterpartsandrubbercomponents
of the appliance can be cleaned using a soft
cloth soaked in lukewarm soapy water. Do not
use solvents or abrasives.
•Thewasher-dryerhasaautoclean
programme for its internal parts that must be
run with no load in the drum.
To help the wash cycle
you may want to use
either the detergent
(i.e. a quantity 10% the
quantity specified for
lightly-soiled garments)
or special additives
to clean the washer-
dryer. We recommend
running a cleaning
programme every 40 wash cycles.
To start the programme press button Afor 5
seconds (see figure).
The programme will start automatically and will
run for about 70 minutes. To stop the cycle
press the START/PAUSE button.
Cleaning the detergent dispenser
drawer
Remove the dispenser
by raising it and
pulling it out (see
figure).
Wash it under running
water; this operation
should be repeated
frequently.
1
2
Caring for the door and drum of
your appliance
•Alwaysleavetheportholedoorajarinorder
to prevent unpleasant odours from forming.
Cleaning the pump
The washer-dryer is fitted with a self-cleaning
pump which does not require any maintenance.
Sometimes, small items (such as coins or
buttons) may fall into the pre-chamber which
protects the pump, situated in its bottom part.
!Make sure the wash cycle has finished and
unplug the appliance.
To access the pre-chamber:
1. using a
screwdriver, remove
the cover panel on
the lower front part of
the washer-dryer (see
figure);
2. unscrew the lid
by rotating it anti-
clockwise (see figure):
a little water may
trickle out. This is
perfectly normal;
3. clean the inside thoroughly;
4. screw the lid back on;
5. reposition the panel, making sure the hooks
are securely in place before you push it onto
the appliance.
Checking the water inlet hose
Check the inlet hose at least once a year. If
there are any cracks, it should be replaced
immediately: during the wash cycles, water
pressure is very strong and a cracked hose
could easily split open.
!Never use second-hand hoses.
A

5
GB
Precautions and tips
!This washer-dryer was designed and constructed in
accordance with international safety regulations. The
following information is provided for safety reasons and
must therefore be read carefully.
General safety
• This appliance was designed for domestic use only.
•Thisappliancecanbeusedbychildrenaged
from 8 years and above and persons with
reduced physical, sensory or mental capabilities
or lack of experience and knowledge if they
have been given supervision or instruction
concerning use of the appliance in a safe way
and understand the hazards involved. Children
shall not play with the appliance. Cleaning and
user maintenance shall not be made by children
without supervision.
– Do not dry unwashed items in the tumble dryer.
– Items that have been soiled with substances
such as cooking oil, acetone, alcohol, petrol,
kerosene, spot removers, turpentine, waxes
and wax removers should be washed in hot
water with an extra amount of detergent
before being dried in the tumble dryer.
– Items such as foam rubber (latex foam),
shower caps, waterproof textiles, rubber
backed articles and clothes or pillows fitted
with foam rubber pads should not be dried in
the tumble dryer.
– Fabric softeners, or similar products,
should be used as specified by the fabric
softener instructions.
– The final part of a tumble dryer cycle occurs
without heat (cool down cycle) to ensure that
the items are left at a temperature that ensures
that the items will not be damaged.
WARNING: Never stop a tumble dryer before
the end of the drying cycle unless all items
are quickly removed and spread out so that
the heat is dissipated.
•Do not touch the machine when barefoot or with wet or
damp hands or feet.
•Do not pull on the power supply cable when unplugging
the appliance from the electricity socket. Hold the plug
and pull.
•Do not open the detergent dispenser drawer while the
machine is in operation.
•Do not touch the drained water as it may reach
extremely high temperatures.
•Never force the porthole door. This could damage the
safety lock mechanism designed to prevent accidental
opening.
•If the appliance breaks down, do not under any
circumstances access the internal mechanisms in an
attempt to repair it yourself.
•Always keep children well away from the appliance while
it is operating.
•The door can become quite hot during the wash cycle.
•If the appliance has to be moved, work in a group of two
or three people and handle it with the utmost care. Never
try to do this alone, because the appliance is very heavy.
•Before loading laundry into the washer-dryer, make sure
the drum is empty.
• During the drying phase, the door tends to get quite hot.
• Donotusetheappliancetodryclothesthat
have been washed with flammable solvents
(e.g. trichlorethylene).
• Donotusetheappliancetodryfoamrubber
or similar elastomers.
• Make sure that the water tap is turned on during
the drying cycles.
• Childrenoflessthan3yearsshouldbekept
away from the appliance unless continuou-
sly supervised.
• Removeallobjectsfrompocketssuchas
lighters and matches.
Disposal
• Disposingofthepackagingmaterials:observelocal
regulations so that the packaging may be re-used.
• TheEuropeanDirective2012/19/EUonWaste 
Electrical and Electronic Equipment, requires that
old household electrical appliances must not be
disposed of in the normal unsorted municipal waste
stream. Old appliances must be collected
separately in order to optimise the recovery and
recycling of the materials they contain and reduce
the impact on human health and the environment.
The crossed out “wheeled bin” symbol on the
product reminds you of your obligation, that when
you dispose of the appliance it must be separately
collected.
Consumers should contact their local authority or
retailer for information concerning the correct
disposal of their old appliance.
Opening the porthole door manually
In the event that it is not possible to open the porthole
door due to a powercut, and if you wish to remove the
laundry, proceed as follows:
1. remove the plug from the electrical socket.
2. make sure the water level inside the machine is lower
than the door opening; if it is not, remove excess water
using the drain hose, collecting it in a bucket as indicated
in the figure.
3. using a screwdriver, remove the cover panel on the
lower front part of the washer-dryer (see figure).
4. pull outwards using the tab as indicated in the figure,
until the plastic tie-rod is freed from its stop position; pull
downwards and open the door at the same time.
5. reposition the panel, making sure the hooks are securely
in place before you push it onto the appliance.
20

6
GB

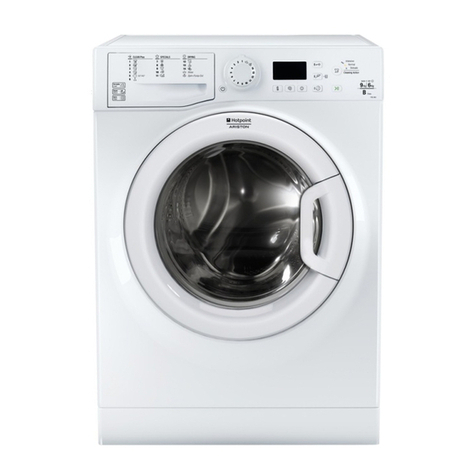

Description of the washer-dryer
Control panel
TEMPERATURE
button
WASH
CYCLE
SELECTOR
KNOB
Detergent dispenser drawer
ON/OFF
button
SPIN
button
START/PAUSE
button and indicator
light
DISPLAY
DELAY
TIMER
button
Detergent dispenser drawer: used to dispense
detergents and washing additives (see “Detergents and
laundry”).
Programme Key: the Programme Key inside the
detergent dispenser shows all the available programmes
together with a graphical guide on how to use the
individual dispenser compartments.
ON/OFF button: press this briefly to switch the
machine on or off. The START/PAUSE indicator light which
flashes slowly in a green colour shows that the machine
is switched on. To switch off the washer-dryer during the
wash cycle, press and hold the button for approximately 3
seconds; if the button is pressed briefly or accidentally the
machine will not switch off.
If the machine is switched off during a wash cycle, this
wash cycle will be cancelled.
WASH CYCLE SELECTOR KNOB:used to set the
desired wash cycle (see “Table of programmes and wash
cycles”).
DIRECT INJECTION button and indicator light: press to
select the DIRECT INJECTION option.
TEMPERATURE button: press to reduce or completely
exclude the temperature; the value appears on the display.
SPIN button: press to reduce or completely exclude
the spin cycle; the value appears on the display.
DELAY TIMER button: press to set a delayed start for
the selected wash cycle; the delay period appears on the
display.
DRYING button : press to decrease or exclude drying;
the selected drying level or time will appear on the display.
DRYING ONLY button : press to run the drying cycle
only.
START/PAUSE button and indicator light: when the green
indicator light flashes slowly, press the button to start a
wash cycle. Once the cycle has begun the indicator light
will remain lit in a fixed manner. To pause the wash cycle,
press the button again; the indicator light will flash in an
amber colour. If the symbol is not illuminated, the door
may be opened. To start the wash cycle from the point at
which it was interrupted, press the button again.
CHILD LOCK button: to activate the control panel lock,
press and hold the button for approximately 2 seconds.
When the symbol is illuminated, the control panel
is locked (apart from the ON/OFF button). This means it
is possible to prevent wash cycles from being modified
accidentally, especially where there are children in the
home. To deactivate the control panel lock, press and hold
the button for approximately 2 seconds.
Standby mode
This washer-dryer, in compliance with new energy saving
regulations, is fitted with an automatic standby system
which is enabled after about 30 minutes if no activity is
detected. Press the ON-OFF button briefly and wait for the
machine to start up again.
Consumption in off-mode: 0,5 W
Consumption in Left-on: 8 W
CHILD
LOCK
button
DRYING ONLY
button
DRYING
button
Programme
Key
DIRECT
INJECTION
button and
indicator light

7
GB
Display B
C
A
The display is useful when programming the machine and provides a great deal of information.
The duration of the available wash cycles and the remaining time of a running cycle appear in section A (the display will
show the maximum duration of the cycle chosen, which may decrease after several minutes, since the effective duration of
the programme varies depending on the wash load and the settings chosen); if the DELAY TIMER option has been set, the
countdown to the start of the selected wash cycle will appear.
Moreover, pressing the relative button allows for visualising the maximum values for the temperature, spin speed or type of
drying relative to the selected programme or the most recently selected ones, if compatible with the selected programme.
The “wash cycle phases” corresponding to the selected wash cycle and the “wash cycle phase” of the running wash cycle
appear in section B:
Main wash
Rinse
Spin/Pump out
Drying
The icons corresponding to “temperature”, “spin” and “drying” (working from the left) are displayed in section C.
The “temperature” bars indicate the maximum temperature level which may be selected for the set cycle.
The “spin” bars indicate the maximum spin level which may be selected for the set cycle.
The symbol lights up while the drying settings are being adjusted.
DOOR LOCKED indicator light:
The lit symbol indicates that the door is locked. To prevent any damage, wait until the symbol turns off before opening the door.
To open the door while a cycle is in progress, press the START/PAUSE button; if the DOOR LOCKED symbol is switched
off the door may be opened.

8
GB
How to run a wash cycle or a
drying cycle
1. SWITCH THE MACHINE ON. Press the button;
the START/PAUSE indicator light will flash slowly in a
green colour.
2. LOAD THE LAUNDRY. Open the porthole door.
Load the laundry, making sure you do not exceed
the maximum load value indicated in the table of
programmes and wash cycles on the following page.
3. MEASURE OUT THE DETERGENT. Pull out the
detergent dispenser drawer and pour the detergent into
the relevant compartments as described in “Detergents
and laundry”.
4. CLOSE THE DOOR.
5. SELECT THE WASH CYCLE. Use the WASH CYCLE
SELECTOR knob to select the desired wash cycle. A
temperature and spin speed is set for each wash cycle;
these values may be adjusted. The duration of the cycle
will appear on the display.
6. CUSTOMISE THE WASH CYCLE. Use the relevant
buttons:
Modify the temperature and/or spin speed.
The machine automatically displays the maximum
temperature and spin speed values set for the selected
cycle, or the most recently-used settings if they are
compatible with the selected cycle. The temperature
can be decreased by pressing the button, until
the cold wash “OFF” setting is reached. The spin
speed may be progressively reduced by pressing
the button, until it is completely excluded (the
“OFF” setting). If these buttons are pressed again, the
maximum values are restored.
!Exception: if the 5 programme is selected, the
temperature can be increased up to a value of 40°C.
!Exception: if the 7 programme is selected, the
temperature can be increased up to a value of 90°C.
! Exception: if the 9 programme is selected, the
temperature can be increased up to a value of 60°C.
Setting the drying cycle
The first time the button is pressed, the machine will
automatically select the maximum drying cycle which is
compatible with the selected wash cycle. Subsequent
presses will decrease the drying level and then the drying
time, until the cycle is excluded completely (“OFF”).
Drying may be set as follows:
A- Based on the desired laundry dryness level:
Iron “A1”: suitable for clothes which will need ironing
afterwards. the remaining dampness softens creases,
making them easier to remove.
Hanger “A2”: ideal for clothes which do not need to be
dried fully.
Cupboard “A3”: suitable for laundry which can be put
back in a cupboard without being ironed.
B- Based on a set time period: between 45 and 210
minutes.
If your laundry load to be washed and dried is much
greater than the maximum stated load, perform the
wash cycle, and when the cycle is complete, divide the
garments into groups and put some of them back in
the drum. At this point, follow the instructions provided
for a “Drying only” cycle. Repeat this procedure for the
remainder of the load. A cooling-down period is always
added to the end of each drying cycle.
Drying only
Press button to perform the drying-only cycle.
After selecting the desired cycle (compatible with the type
of garments), press button to exclude the washing
phase and start the drying phase at the maximum level
for the selected cycle. The drying level or time may be
set and changed by pressing the drying button . (Not
compatible with cycles 1-2-3-4 and 14).
Setting a delayed start.
To set a delayed start for the selected cycle, press the
corresponding button repeatedly until the required delay
period has been reached. To remove the delayed start
setting, press the button until the text “OFF” appears on
the display.
7. START THE WASH CYCLE. Press the START/
PAUSE button. The corresponding indicator light will
turn green, remaining lit in a fixed manner, and the
door will be locked (the DOOR LOCKED symbol will
be lit). To change a wash cycle while it is in progress,
pause the washer-dryer using the START/PAUSE
button (the START/PAUSE indicator light will flash
slowly in an amber colour); then select the desired cycle
and press the START/PAUSE button again.
To open the door while a cycle is in progress, press
the START/PAUSE button; if the DOOR LOCKED
symbol is switched off the door may be opened. Press
the START/PAUSE button again to restart the wash
cycle from the point at which it was interrupted.
8. THE END OF THE WASH CYCLE. This will be
indicated by the text “END” on the display; when the
DOOR LOCKED symbol switches off the door may
be opened. Open the door, unload the laundry and
switch off the machine.
!If you wish to cancel a cycle which has already begun,
press and hold the button. The cycle will be stopped
and the machine will switch off.
Direct Injection
The washing machine is equipped with the innovative
technology «Direct Injection» which pre-mixes water and
detergent, thus immediately activating the detergent’s
cleaning principles. This active emulsion is directly
introduced into the drum of the washing machine and
penetrates the fibres with more efficacy in cleaning
even heavily soiled garments at low temperatures, fully
preserving colours and fabrics.
The mode «Power» ensures the best cleaning performance
and the mode «EcoEnergy» allows more energy saving.

9
GB
Wash cycles
Table of programmes and wash cycles
1) Test wash cycle in compliance with regulation EN 50229: set wash cycle 8 with a temperature of 60°C.
2) Long wash cycle for cottons: set programme 8 at temperature 40°C and press the DIRECT INJECTION button under “Power” mode.
3) Long wash cycle for synthetics: set wash cycle 9 with a temperature of 40°C.
* If you select programme and exclude the spin cycle, the machine will drain only.
The length of cycle shown on the display or in this booklet is an estimation only and is calculated assuming standard working conditions. The actual duration can vary accor-
ding to factors such as water temperature and pressure, the amount of detergent used, the amount and type of load inserted, load balancing and any wash options selected.
** If a drying cycle is also programmed, the machine will run a “wash+dry” programme lasting 45’ with maximum spin speed and a 1kg laundry load.
Wash cycles
Description of the wash cycle
Max.
temp.
(°C)
Max.
speed
(rpm)
Drying
Detergents
Max. load
(kg)
Cycle dura-
tion
Wash
Fabric
softener
ANTI CREASE
The duration of the wash cycle can be checked on the display.
1Daily Wash & Dry 40° 800    3
2Shirts Wash & Dry 40° 1000    2
3Pre Iron - - - - - 1,5
4Steam Refresh - - - - - 2
DAILY CLEAN
5 Anti-Stain Turbo 45’ 20°
(Max. 40°C) 1200    4
6 Anti-Stain Power 20°C 20° 1600    9
7Cotton: lightly soiled resistant and delicate colours. 40°
(Max. 90°C) 1600    9
8Eco Cotton
60°/40°
(1-2): heavily soiled whites and resistant colours. 60° 1600    9
9Synthetics (3): lightly soiled resistant colours. 40°
(Max. 60°C) 1000    4,5
SPECIALS
10 Multicolor 40° 1600    9
11 Ultradelicates 30° 0   1
12 Wool: for wool, cashmere, etc. 40° 800    2
13 Sport 40° 600    4
14 Fast (**): to refresh lightly soiled garments quickly (not suitable for wool, silk and
clothes which require washing by hand). 30° 800    3,5
Partial Programmes
Rinse - 1600 -9
Spin + Pump out - 1600 - - 9
Pump out only * -OFF - - - 9

10
GB
Detergents and laundry
Detergent dispenser drawer
Successful washing results also depend on the correct
dose of detergent: adding too much detergent will not
necessarily result in a more efficient wash, and may in
fact cause build up on the inside of your appliance and
contribute to environmental pollution.
! Use powder detergent for white cotton garments, for pre-
washing, and for washing at temperatures over 60°C.
! Follow the instructions given on the detergent packaging.
!Do not use hand washing detergents; they create too
much foam.
Open the detergent
dispenser drawer and pour
in the detergent or washing
additive, as follows.
!Do not pour detergent into
the middle compartment (*).
compartment 1:
Detergent for the wash
cycle (powder or liquid)
If liquid detergent is used,
it is recommended that the removable plastic partition A
(supplied) be used for proper dosage. If powder detergent
is used, place the partition into slot B.
compartment 2: Additives (fabric softeners, etc.)
The fabric softener should not overflow the grid.
Preparing the laundry
• Dividethelaundryaccordingto:
- the type of fabric/the symbol on the label
- the colours: separate coloured garments from whites.
• Emptyallgarmentpocketsandcheckthebuttons.
• Donotexceedthelistedvalues,whichreferto
the weight of the laundry when dry: see “Table of
programmes and wash cycles”.
How much does your laundry weigh?
1 sheet 400-500 g
1 pillow case 150-200 g
1 tablecloth 400-500 g
1 bathrobe 900-1,200 g
1 towel 150-250 g
Special wash cycles
Daily Wash & Dry: use programme 1to wash and dry
mixed garments (cotton and synthetics). This cycle may be
used to wash and dry loads of up to 3 kg; we recommend
the use of liquid detergent.
The use of the steam in this programme is optimised to
reduce the formation of creases on garments, making
them easier to iron.
Shirts Wash & Dry: use programme 2to wash and dry
shirts and T-shirts in different fabrics and colours to ensure
maximum care. This cycle may be used to wash and dry
loads of up to 2 kg. To achieve optimum results, use liquid
detergent and pre-treat cuffs, collars and stains. The use
of the steam in this programme is optimised to reduce the
formation of creases on garments, making them easier to
iron.
Pre Iron: use this programme immediately before ironing;
max. 1.5 kg load. The use of the steam in this programme
is optimised to reduce the formation of creases on
garments, making them easier to iron.
Steam Refresh: for refreshing garments, neutralised
unpleasant odours and relaxing the fibres by delivering
steam into the drum. The garments will be damp at the
end of the cycle.
Anti-Stain Turbo 45’: this cycle ensures excellent stain
removal capacity even at 20°C in just 45 minutes. The
temperature of this cycle can be increased up to 40°C.
Anti-Stain Power 20°C: this programme ensures
maximum stain removal capacity with no need for pre-
treatment at low temperatures, preserving fabrics and
colours.
Multicolor: for washing coloured cotton garments. This
programme is optimised to keep colours bright even after
repeated washing.
Ultradelicates:use programme 11 to wash very delicate
garments having strasses or sequins.
We recommend turning the garments inside out before
washing and placing small items into the special bag
for washing delicates. Use liquid detergent on delicate
garments for best results.
When selecting an exclusively time-based drying function,
a drying cycle is performed at the end of the wash cycle
that is particularly delicate, thanks to light handling and
appropriate temperature control of the water jet.
The recommended durations are:
1 kg of synthetic garments --> 150 min
1 kg of synthetic and cotton garments --> 180 min
1 kg of cotton garments --> 180 min
The degree of dryness depends on the load and fabric
composition.
Wool - Woolmark Apparel Care - Green:
the wool wash cycle of this machine has been approved
by The Woolmark Company for the washing of wool
garments labelled as “hand wash” provided that the
products are washed according to the instructions on the
garment label and those issued by the manufacturer of this
washer-dryer
Sport: for washing lightly soiled sports clothing (tracksuits,
shorts, towels, etc.); for best results, we recommend not
exceeding the maximum load indicated in the “Table of
programmes and wash cycles”. We recommend using
liquid detergent, and adding the amount suitable for a half-
load.
Load balancing system
Before every spin cycle, to avoid excessive vibrations
before every spin and to distribute the load in a uniform
manner, the drum rotates continuously at a speed which
is slightly greater than the washing rotation speed. If,
after several attempts, the load is not balanced correctly,
the machine spins at a reduced spin speed. If the load is
excessively unbalanced, the washer-dryer performs the
distribution process instead of spinning. To encourage
improved load distribution and balance, we recommend
small and large garments are mixed in the load.
1
2
A
B
*

11
GB
Troubleshooting
Your washer-dryer could occasionally fail to work. Before contacting the Technical Assistance Service (see “ Service”), make
sure that the problem cannot be solved easily using the following list.
Problem:
The washer-dryer does not switch
on.
The wash cycle does not start.
The washer-dryer does not fill
with water (the text “H2O” flashes
on the display).
The washer-dryer continuously
takes in and drains water.
The washer-dryer does not drain
or spin.
The washer-dryer vibrates a lot
during the spin cycle.
The washer-dryer leaks.
The START/PAUSE indicator light
flash rapidly and an error code
appears on the display (e.g.: F-01,
F-..).
There is too much foam.
The washer-dryer does not dry.
Possible causes / Solutions:
• Theapplianceisnotpluggedintothesocketfully,ornotenoughtomakecontact.
• Thereisnopowerinthehouse.
• Thewasher-dryerdoorisnotclosedproperly.
• TheON/OFFbuttonhasnotbeenpressed.
• TheSTART/PAUSEbuttonhasnotbeenpressed.
• Thewatertaphasnotbeenopened.
• Adelayedstarthasbeenset.
• Thewaterinlethoseisnotconnectedtothetap.
• Thehoseisbent.
• Thewatertaphasnotbeenopened.
• Thereisnowatersupplyinthehouse.
• Thepressureistoolow.
• TheSTART/PAUSEbuttonhasnotbeenpressed.
• Thedrainhoseisnotfittedataheightbetween65and100cmfromthefloor
(see “Installation”).
• Thefreeendofthehoseisunderwater(see “Installation”).
• Thewalldrainagesystemisnotfittedwithabreatherpipe.
If the problem persists even after these checks, turn off the water tap, switch the
appliance off and contact the Technical Assistance Service. If the dwelling is on one
of the upper floors of a building, there may be problems relating to water drainage,
causing the washer-dryer to fill with water and drain continuously. Special anti-
draining valves are available in shops and help to prevent this inconvenience.
• Thewashcycledoesnotincludedraining:somecyclesrequirethedraining
process to be enabled manually.
• Thedrainhoseisbent(see “Installation”).
• Thedrainageductisclogged.
• Thedrumwasnotunlockedcorrectlyduringinstallation(see “Installation”).
• Thewasher-dryerisnotlevel(see “Installation”).
• Thewasher-dryeristrappedbetweencabinetsandwalls(see “Installation”).
• Thewaterinlethoseisnotscrewedonproperly(see “Installation”).
• Thedetergentdispenserdrawerisblocked(forcleaninginstructions,see “Care
and maintenance”).
• Thedrainhoseisnotfixedproperly(see “Installation”).
• Switchoffthemachineandunplugit,waitforapproximately1minuteandthen
switch it back on again.
If the problem persists, contact the Technical Assistance Service.
• Thedetergentisnotsuitableformachinewashing(itshoulddisplaythetext“for
washer-dryers” or “hand and machine wash”, or the like).
• Toomuchdetergentwasused.
• Theapplianceisnotpluggedintothesocket,ornotenoughtomakecontact.
• Therehasbeenapowerfailure.
• Theappliancedoorisnotshutproperly.
• ADelayTimerhasbeenset.
• DRYINGisintheOFF position.

12
GB
Service
Before contacting the Technical Assistance Service:
• Checkwhetheryoucansolvetheproblemalone(see “Troubleshooting”);
• Restartthewashcycletocheckwhethertheproblemhasbeensolved;
• Ifthisisnotthecase,contactanauthorisedTechnicalAssistanceCentre.
!Always request the assistance of authorised technicians.
Have the following information to hand:
• thetypeofproblem;
• theappliancemodel(Mod.);
• theserialnumber(S/N).
This information can be found on the data plate applied to the rear of the washer-dryer, and can also be found on the front of
the appliance by opening the door.

13
CZ
Česky,1
CZ
PRAČKA
! Tento symbol vám připomíná potřebu
přečtení návodu k použití.
Obsah
Instalace, 14-15
Rozbalení a vyrovnání do vodorovné polohy
Připojení k elektrické a k vodovodní síti
První prací cyklus
Technické údaje
Údržba a péče, 16
Uzavření přívodu vody a vypnutí elektrického napájení
Čištění pračky
Čištění dávkovače pracích prostředků
Péče o dvířka a buben
Čištění čerpadla
Kontrola přítokové hadice na vodu
Opatření a rady, 17
Základní bezpečnostní pokyny
Likvidace
Manuální otevření dvířek
Popis pračky, 18-19
Ovládací panel
Displej
Jak provést prací cyklus nebo cyklus sušení, 20
Programy, 21
Tabulka programů
Prací prostředky a prádlo, 22
Dávkovač pracích prostředků
Příprava prádla
Speciální programy
Systém automatického vyvážení náplně
Poruchy a způsob jejich odstranění, 23
Servisní služba, 24
RDPG 96607 J
Návod k použití

14
CZ
Instalace
Dokonalé vyrovnání do vodorovné polohy
zabezpečí stabilitu zařízení a zamezí vzniku
vibrací a hluku během činnosti. V případě
instalace na podlahovou krytinu nebo na
koberec nastavte nožky tak, aby pod pračkou
zůstal dostatečný volný prostor pro ventilaci.
Připojení k elektrické a
k vodovodní síti
Připojení přítokové hadice vody
1. Připojte ke
kohoutku studené
vody s hrdlem se
závitem 3/4 pro plyn
zařízení A, a poté
k němu připojte
zašroubováním
přívodní hadici.
Před připojením
hadice nechte vodu
odtékat, dokud
nebude čirá. Pro správnou instalaci zařízení
dodržte návod, který je součástí balení.
!Zařízení je již nastaveno tak, aby
umožňovalo správnou činnost pračky se
sušičkou, a proto se doporučuje neměnit
jeho nastavení.
2. Připojte přítokovou
hadici k pračce
prostřednictvím
příslušné přípojky
na vodu, umístěné
vpravo nahoře (viz
obrázek).
3. Dbejte na to, aby hadice nebyla příliš
ohnutá ani stlačená.
! Tlak v rozvodu vody se musí pohybovat
v rozmezí hodnot uvedených v tabulce s
technickými údaji (viz vedlejší strana).
! V případě, že délka přítokové hadice
nebude dostatečná, obraťte se na
specializovanou prodejnu nebo na
autorizovaný technický personál.
!Nikdy nepoužívejte již použité hadice.
!Používejte hadice z příslušenství zařízení.
! Je důležité uschovat tento návod tak,
abyste jej mohli kdykoli konzultovat.
V případě prodeje, darování nebo
přestěhování pračky se ujistěte, že zůstane
uložen v blízkosti pračky, aby mohl posloužit
novému majiteli při seznámení s její činností
a s příslušnými upozorněními.
!Pozorně si přečtěte uvedené pokyny: obsahují
důležité informace týkající se instalace, použití
a bezpečnosti při práci.
Rozbalení a vyrovnání do
vodorovné polohy
Rozbalení
1. Rozbalte pračku.
2. Zkontrolujte, zda během přepravy
nedošlo k jejímu poškození. V případě, že
je poškozena, ji nezapojujte a obraťte se na
prodejce. 3. Odstraňte 4
šrouby chránící
před poškozením
během přepravy a
gumovou podložku
s příslušnou
rozpěrkou, které se
nacházejí v zadní
části (viz obrázek).
4. Uzavřete otvory po šroubech plastovými
krytkami z příslušenství.
5. Uschovejte všechny díly: v případě
opětovné přepravy pračky je bude třeba
namontovat zpět.
! Obaly nejsou hračky pro děti!
Vyrovnání do vodorovné polohy
1. Pračku je třeba umístit na rovnou a
pevnou podlahu, aniž by se opírala o stěnu,
nábytek či něco jiného.
2. V případě,
že podlaha
není dokonale
vodorovná, mohou
být případné rozdíly
vykompenzovány
šroubováním
předních nožek
(viz obrázek); Úhel
sklonu, naměřený
na pracovní ploše,
nesmí přesáhnout 2°.
A

15
CZ
Připojení vypouštěcí hadice
Připojte vypouštěcí
hadici, aniž
byste ji ohýbali,
k odpadovému
potrubí nebo
k odpadu ve stěně,
který se nachází od
65 do 100 cm nad
zemí;
nebo ji uchyťte k
okraji umývadla či
vany a připevněte
vodicí držák
z příslušenství
ke kohoutu (viz
obrázek). Volný
konec vypouštěcí
hadice nesmí zůstat
ponořený do vody.
! Použití prodlužovacích hadic se
nedoporučuje; je-li však nezbytné,
prodlužovací hadice musí mít stejný průměr
jako originální hadice a její délka nesmí
přesáhnout 150 cm.
Připojení k elektrické síti
Před zasunutím zástrčky do zásuvky se
ujistěte, že:
• Je zásuvka uzemněna a že vyhovuje
normám;
• je zásuvka schopna snést maximální zátěž
odpovídající jmenovitému příkonu zařízení,
uvedenému v tabulce s technickými údaji
(viz vedle);
• hodnota napájecího napětí odpovídá
údajům uvedeným v tabulce s technickými
údaji (viz vedle);
• je zásuvka kompatibilní se zástrčkou
pračky. V opačném případě je třeba
vyměnit zásuvku nebo zástrčku.
! Pračka nesmí být umístěna venku – pod
širým nebem, a to ani v případě, že by se
jednalo o místo chráněné před nepřízní
počasí, protože je velmi nebezpečné vystavit
ji působení deště a bouří.
! Po denitivní instalaci pračky musí zásuvka
zůstat snadno přístupná.
! Nepoužívejte prodlužovací kabely a rozvodky.
! Kabel nesmí být ohnutý ani stlačený.
! Výměna kabelu musí být svěřena výhradně
autorizovanému technickému personálu.
Upozornění! Výrobce neponese žádnou
odpovědnost za následky nerespektování
uvedených předpisů.
První prací cyklus
Po instalaci zařízení je třeba ještě předtím,
než je použijete na praní prádla, provést jeden
zkušební cyklus s pracím prostředkem a bez
náplně prádla nastavením pracího programu
„Samočištění“ (viz “Čištění pračky”).
65 - 100 cm
Technické údaje
Model RDPG 96607 J
Rozmìry
šíøka 59,5 cm
výška 85 cm
hloubka 54 cm
Kapacita od 1 do 9 kg pro praní
od 1 do 6 kg pro sušení
Napájení Viz štítek s technickými úda-
ji, aplikovaný na zarízení.
Pøipojení k
rozvodu vody
maximální tlak
1 MPa (10 bar)
minimální tlak
0.05 MPa (0.5 bar)
kapacita bubnu 58 litrù
Rychlost
odstøeïování
a¡z do 1600 otáèek za
minutu
Kontrolní
program po-
dle normy
EN 50229
praní: program 8; teplota
60°; náplò 9 kg prádla.
sušení: sušení větší (6kg)
náplně musí být provedeno
volbou úrovně sušení “A3”.
Sušení zbývající náplně
musí být provedeno volbou
úrovně sušení “A3”: a tato
náplň musí být tvořena 3
prostěradly, 1 povlaky a 2
ručníky.
Toto zaøízení odpovídá ná-
sledujícím normám Evrop-
ské unie:
- 2004/108/CE (Elektro-
magnetická kompatibilita)
- 2006/95/CE (Nízké napìtí)
- 2012/19/EU (WEEE)
Hluènost
(dB(A) re
1 pW)
Praní: 56
Odstøeïování: 82
Sušení: 61

16
CZ
Údržba a péče
Péče o dvířka a buben
• Dvířka ponechte pokaždé pootevřená, aby
se zabránilo tvorbě nepříjemných zápachů.
Čištění čerpadla
Součástí pračky je samočisticí čerpadlo,
které nevyžaduje údržbu. Může se však stát,
že se v jeho vstupní části, určené k jeho
ochraně a nacházející se v jeho spodní části,
zachytí drobné předměty (mince, knoíky).
! Ujistěte se, že byl prací cyklus ukončen, a
vytáhněte zástrčku ze zásuvky.
Přístup ke vstupní části čerpadla:
1. pomocí
šroubováku
odstraňte krycí panel
nacházející se v
přední části pračky
(viz obrázek);
2. Odšroubujte víko
jeho otáčením proti
směru hodinových
ručiček (viz obrázek):
vytečení malého
množství vody je
zcela běžným jevem;
3. dokonale vyčistěte vnitřek;
4. zašroubujte zpět víko;
5. namontujte zpět panel, přičemž se před
jeho přisunutím k zařízení ujistěte, že
došlo ke správnému zachycení háčků do
příslušných podélných otvorů.
Kontrola přítokové hadice na vodu
Stav přítokové hadice je třeba zkontrolovat
alespoň jednou ročně. Jsou-li na ní viditelné
praskliny nebo trhliny, je třeba ji vyměnit:
silný tlak působící na hadici během pracího
cyklu by mohl způsobit její náhlé roztržení.
! Nikdy nepoužívejte již použité hadice.
Uzavření přívodu vody a vypnutí
elektrického napájení
• Po každém praní uzavřete přívod vody.
Tímto způsobem dochází k omezení
opotřebení pračky a ke snížení nebezpečí
úniku vody.
• Před zahájením čištění pračky a během
operací údržby vytáhněte zástrčku
napájecího kabelu z elektrické zásuvky.
Čištění pračky
• Vnější části a části z gumy se mohou
čistit hadrem navlhčeným ve vlažné vodě a
saponátu. Nepoužívejte rozpouštědla ani
abrazivní látky.
• Pračka je vybavena programem
„SAMOČIŠTĚNÍ“ vnitřních částí, který musí
být proveden bez jakéhokoli druhu náplně
v bubnu.
Prací prostředek (množství rovnající se
10% množství doporučeného pro částečně
znečištěné prádlo) nebo specické přídavné
prostředky pro čištění pračky budou moci být
použity jako pomocné prostředky v pracím
programu. Doporučuje se provést samočisticí
program každých 40 cyklů praní.
Pro aktivaci programu stiskněte tlačítko Ana
dobu 5 sekund (viz obrázek).
Program bude zahájen automaticky a bude
trvat přibližně 70 minut. Cyklus je možné
ukončit stisknutím tlačítka START/PAUSE.
Čištění dávkovače pracích
prostředků Vytáhněte dávkovač
jeho nadzvednutím
a vytažením směrem
ven (viz obrázek).
Umyjte jej pod
proudem vody;
tento druh vyčištění
je třeba provádět
pravidelně.
1
2
A

17
CZ
Opatření a rady
!Pračka byla navržena a vyrobena v souladu s platnými
mezinárodními bezpečnostním předpisy. Tato upozornění jsou
uváděna z bezpečnostních důvodů a je třeba si je pozorně přečíst.
Základní bezpečnostní pokyny
• Toto zařízení bylo navrženo výhradně pro použití v domácnosti.
• Toto zařízení mohou používat děti od 8 let a
osoby se sníženými fyzickými, senzorickými
nebo duševními schopnostmi nebo osoby s
nedostatečnými zkušenostmi a znalostmi,
když se nacházejí pod náležitým dohledem
nebo když byly náležitě vyškoleny ohledně
bezpečného použití zařízení a uvědomují
si související nebezpečí. Děti si nesmí
hrát se zařízením. Děti nesmí provádět
operace údržby a čištění bez dohledu.
– Nesušte nevyprané oblečení.
– Oblečení znečištěné látkami, jako je olej z vaření,
aceton, líh, benzin, kerosen, odstraňovače skvrn,
terpentýn, vosk a látky na jeho odstranění, se
musí před sušením v sušičce prádla vyprat v teplé
vodě s vyšším množstvím pracího prostředku.
– Předměty jako pěnová guma (latexová
pěna), sprchové čepice, nepromokavé textilní
látky, výrobky s jednou stranou z gumy a šaty
nebo polštáře, které mají části z latexové
gumy, se nesmí sušit v sušičce prádla.
– Aviváž nebo podobné prostředky se musí
používat v souladu s pokyny výrobce.
– Závěrečná část cyklu sušičky prádla
pobíhá bez tepla (chladicí cyklus), aby
se zabránilo poškození sušeného prádla.
UPOZORNĚNÍ: Nikdy nezastavujte sušičku
prádla před ukončením programu sušení.
V takovém případě rychle vyjměte všechno
prádlo ze sušičky a pověste jej, aby se rychle
ochladilo.
• Pračku mohou používat pouze dospělé osoby podle pokynů
uvedených v tomto návodu.
• Nedotýkejte se zařízení bosí nebo v případě, že máte mokré
ruce či nohy.
• Nevytahujte zástrčku ze zásuvky tahem za kabel, ale
uchopením za zástrčku.
• Neotvírejte dávkovač pracích prostředků během činnosti
zařízení.
• Nedotýkejte se odčerpávané vody, protože může mít velmi
vysokou teplotu.
• Nepokoušejte se o násilné otevření dvířek: mohlo by dojít
k poškození bezpečnostního uzávěru, který zabraňuje
náhodnému otevření.
• Při výskytu poruchy se v žádném případě nepokoušejte o
opravu vnitřních částí zařízení.
• Vždy mějte pod kontrolou děti a zabraňte tomu, aby se
přibližovaly k zařízení během pracího cyklu.
• Během pracího cyklu mají dvířka tendenci ohřát se.
• V případě potřeby přemísťujte pračku ve dvou nebo ve
třech a věnujte celé operaci maximální pozornost. Nikdy se
nepokoušejte zařízení přemísťovat sami, je totiž velmi těžké.
• Před zahájením vkládání prádla zkontrolujte, zda je buben prázdný.
• Nepoužívejte toto zařízení k sušení oděvů, které
byly čištěny hořlavými látkami (např. trichloretylénem).
• Nepoužívejte toto zařízení k sušení molita-
nu a podobných elastomerů.
• Ujistěte se, že během cyklu sušení je vo-
dovodní kohoutek otevřený.
• Tato pračka se sušičkou může být používána pouze k
sušení oděvů, které byly předtím vyprány ve vodě.
• Vyjměte z kapes všechny předměty, jako
jsou zapalovače a zápalky
• Pokud nejsou děti mladší 3 let pod neustálým
dozorem, musí být udržovány v dostatečné
vzdálenosti od sušičky-
Likvidace
• Likvidace obalových materiálů:
při jejich odstranění postupujte v souladu s místním předpisy
a dbejte na možnou recyklaci.
• Evropská směrnice 2012/19/ES o odpadu tvořeném
elektrickými a elektronickými zařízeními nařizuje, že
elektrospotřebiče nesmí být likvidovány v rámci běžného
pevného městského odpadu. Vyřazená zařízení musí
být shromážděna zvlášť za účelem zvýšení počtu
recyklovaných a znovupoužitých materiálů, z nichž jsou
složena, a z důvodu zabránění možných ublížení na zdraví
a škod na životním prostředí. Symbolem je přeškrtnutý koš,
uvedený na všech výrobcích s cílem připomenout povinnosti
spojené se separovaným sběrem. Podrobnější informace
týkající se správného způsobu vyřazení elektrospotřebičů
z provozu mohou jejich držitelé získat tak, že se obrátí na
navrženou veřejnou instituci nebo na prodejce.
Manuální otevření dvířek
V případě, že není možné otevřít dvířka s průzorem
z důvodu výpadku elektrické energie a hodláte pověsit
prádlo, postupujte následovně:
1. vytáhněte zástrčku ze zásuvky elektrické sítě.
2. Zkontrolujte, zda je hladina vody uvnitř zařízení nižší,
než je úroveň otevření dvířek; v opačném případě vypusťte
přebytečnou vodu vypouštěcí hadicí a zachyťte ji do vědra,
jak je znázorněno na obrázku.
3. pomocí šroubováku odstraňte krycí panel nacházející se
v přední části pračky (viz obrázek).
4. s použitím jazýčku označeného na obrázku potáhněte
směrem ven z dorazu plastové táhlo až do jeho uvolnění;
následně jej potáhněte směrem dolů a současně otevřete
dvířka.
5. namontujte zpět panel, přičemž se před jeho přisunutím
k zařízení ujistěte, že došlo ke správnému zachycení háčků
do příslušných podélných otvorů.
20

18
CZ
Popis pračky
Ovládací panel
Tlačítko TEPLOTA
OTOČNÝ
OVLADAČ
PROGRAMŮ
Dávkovač pracích prostředků
Tlačítko ON/OFF
Tlačítko
ODSTŘEĎOVÁNÍ
Tlačítko a kontrolka
START/PAUSE
DISPLEJ
Tlačítko
ODLOŽENÝ
START
Dávkovač pracích prostředků: slouží k dávkování pracích
prostředků a přídavných prostředků (viz “Prací prostředky
a prádlo”).
Funkční popis : uvnitř zásuvky dávkovače pracích
prostředků se nachází funkční popis, na kterém jsou
uvedeny všechny dostupné programy spolu s grackou
příručkou o použití jednotlivých přihrádek zásuvky.
Tlačítko ON/OFF : Zapněte nebo vypněte pračku
krátkým stisknutím tlačítka. Kontrolka START/PAUSE
pomalu blikající zeleným světlem poukazuje na to, že
je zařízené zapnuté. Za účelem vypnutí pračky během
praní je třeba držet tlačítko stisknuté déle, přibližně 3
sek.; krátké nebo náhodné stisknutí neumožní vypnutí
pračky. Vypnutí zařízení během praní způsobí zrušení
probíhajícího pracího programu.
OTOČNÝ OVLADAČ PROGRAMŮ: Slouží k nastavení
požadovaného programu (viz “Tabulka programů“).
Tlačítka a kontrolky DIRECT INJECTION : jeho
stisknutím se provádí volba volitelné funkce DIRECT
INJECTION.
Tlačítko TEPLOTA : Stiskněte za účelem snížení nebo
úplného vyloučení teploty; hodnota bude uvedena na
displeji.
Tlačítko ODSTŘEĎOVÁNÍ : Stiskněte za účelem
snížení nebo úplného vyloučení odstřeďování - hodnota
bude uvedena na displeji.
Tlačítko ODLOŽENÝ START : Jeho stisknutím
můžete nastavit odložený start zvoleného programu;
doba odložení bude zobrazena na displeji.
Tlačítko SUŠENÍ : Jeho stisknutí slouží k omezení
nebo úplnému vyloucení sušení; zvolená úroven nebo
doba sušení bude zobrazena na displeji
Tlačítko POUZE SUŠENÍ : stisknutím spustíte pouze
fázi sušení.
Tlačítko a kontrolka START/PAUSE: když zelená
kontrolka začne pomalu blikat, stiskněte toto tlačítko pro
zahájení praní. Po zahájení cyklu se kontrolka rozsvítí
stálým světlem. Přejete-li si přerušit praní, opětovně
stiskněte tlačítko; kontrolka bude blikat oranžovým
světlem. Když symbol není rozsvícen, je možné
otevřít dvířka. Za účelem opětovného zahájení cyklu
z místa, v němž byl přerušen, opětovně stiskněte tlačítko.
Tlačítko ZABLOKOVÁNÍ TLAČÍTEK: aktivace
zablokování ovládacího panelu se provádí tak, že
podržíte stisknuté tlačítko přibližně na 2 sekundy.
Rozsvícená kontrolka poukazuje na to, že je
ovládací panel zablokován. Tímto způsobem se zamezí
náhodným změnám programů (s výjimkou tlačítko
ON/OFF), zejména když jsou v domácnosti děti. Zrušení
zablokování ovládacího panelu se provádí tak, že
podržíte stisknuté tlačítko přibližně na 2 sekundy.
Pohotovostní režim
Za účelem shody s novými předpisy souvisejícími s
energetickou úsporou je tato pračka vybavena systémem
automatického vypnutí (přechodu do pohotovostního
režimu – standby), který je aktivován po uplynutí
přibližně 30 minut, když se pračka nepoužívá. Krátce
stiskněte tlačítko ON/OFF a vyčkejte na obnovení
činnosti zařízení.
Spotřeba v off-mode: 0,5 W
Spotřeba v Left-on: 8 W
Tlačítko
ZABLOKOVÁNÍ
TLAČÍTEK
Tlačítka a kontrolky
DIRECT INJECTION
Tlačítko
POUZE SUŠENÍ
Tlačítko
SUŠENÍ
Funkční popis

19
CZ
Displej
Displej slouží k naprogramování zařízení a poskytuje četné informace.
V části A je zobrazována doba trvání různých programů, které jsou k dispozici, a po zahájení cyklu i zbývající doby do
jeho ukončení (na displeji se zobrazí maximální doba trvání zvoleného cyklu, která se může po několika minutách snížit,
protože skutečná doba trvání programu se mění v závislosti na náplni prádla a na zadaných nastaveních); v případě
nastavení ODLOŽENÝ START bude zobrazena doba chybějící do zahájení zvoleného programu.
Kromě toho lze stisknutím příslušného tlačítka zobrazit maximální hodnoty teploty, rychlosti odstřeďování nebo druh
sušení přednastavené pro zvolený program nebo poslední zvolené, jsou-li kompatibilní se zvoleným programem.
V části B jsou zobrazovány “fáze praní”, které jsou součástí zvoleného cyklu, a po zahájení programu také probíhající
“fáze praní”:
Praní
Máchání
Odstřeďování/Vypouštění vody
Sušení
V části C jsou přítomné ikony - zleva – “teplota”, “odstřeďování” a “Sušení”.
Pruhy “odstřeďování” znázorňují úroveň odstřeďování vzhledem k maximální nastavitelné hodnotě pro nastavený
cyklus.
Pruhy “odstřeďování” znázorňují úroveň odstřeďování vzhledem k maximální nastavitelné hodnotě pro nastavený
cyklus.
Symbol se rozsvítí během nastavování sušení.
Kontrolka Zablokovaná dvířka
Rozsvícený symbol poukazuje na zajištění dvířek. Aby se předešlo poškození, před otevřením dvířek je třeba vyčkat na
zhasnutí uvedeného symbolu.
Za účelem otevření dvířek v průběhu pracího cyklu stiskněte tlačítko START/PAUSE; když bude symbol ZABLOKOVANÁ
DVÍŘKA zhasnutý, bude možné otevřít dvířka.
B
C
A

20
CZ
Jak provést prací cyklus nebo
cyklus sušení
1. ZAPNUTÍ ZAŘÍZENÍ. Stiskněte tlačítko ; kontrolka
START/PAUSE bude pomalu blikat zeleným světlem.
2. NAPLŇTE PRAČKU PRÁDLEM. Otevřete dvířka
s průzorem. Naplňte pračku prádlem a dbejte
přitom, aby nedošlo k překročení množství náplně,
uvedeného v tabulce programů na následující straně.
3. NADÁVKUJTE PRACÍ PROSTŘEDEK. Vytáhněte
dávkovač pracích prostředků a naplňte prací
prostředek do příslušných přihrádek způsobem
vysvětleným v části “Prací prostředky a prádlo”.
4. ZAVŘETE DVÍŘKA.
5. ZVOLTE PRACÍ PROGRAM. Otočným ovladačem
PROGRAMŮ zvolte požadovaný program; teplotu
a rychlost odstřeďování, které jsou k programu
přiřazeny, je možné měnit. Na displeji se zobrazí doba
trvání cyklu.
6. NASTAVTE PRACÍ PROGRAM DLE VAŠICH
POTŘEB. Použijte příslušná tlačítka:
Změňte teplotu a/nebo odstřeďování. Zařízení
automaticky zobrazuje maximální teplotu a rychlost
odstřeďování pro nastavený program nebo poslední
zvolené hodnoty, jsou-li kompatibilní se zvoleným
programem. Stisknutím tlačítka je možné postupně
snížit teplotu až po praní ve studené vodě “OFF”.
Stisknutím tlačítka je možné postupně snížit
rychlost odstřeďování až po jeho úplné vyloučení
“OFF”. Další stisknutí tlačítek obnoví nastavení
maximálních přednastavených hodnot.
! Výjimka: při volbě programu 5 bu de možné zvýšit
teplotu až na 40°C.
! Výjimka: při volbě programu 7 bude možné zvýšit
teplotu až na 90°C.
! Výjimka: při volbě programu 9 bude možné zvýšit
teplotu až na 60°C.
Nastavení sušení
Při prvním stisknutí tlačítka zařízení automaticky
zvolí maximální úroveň sušení, kompatibilní se
zvoleným programem. Následující stisknutí snižují
zvolenou úroveň a následně i dobu sušení až po jeho
úplné vyloučení „OFF“.
K dispozici jsou dva druhy sušení:
A - Na základě požadované úrovně sušení:
K Žehlení “A1”: Určené pro kusy oblečení, které se
následně musí žehlit. Úroveň zbytkové vlhkosti zjemní
záhyby a usnadní jejich odstranění.
Ramínko “A2”: Ideální pro ty kusy oblečení, které
nevyžadují úplné vysušení.
Prádelník “A3”: Vhodné pro prádlo, které je určeno
k uložení do skříně bez potřeby žehlení.
B - Podle nastavené doby: od 45 do 210 minut.
Když je množství prádla ve výjimečných případech
vyšší než maximální povolená náplň, proveďte prací
cyklus, po jeho ukončení prádlo rozdělte a jednu ze
dvou častí vložte zpět do bubnu. Dále se řiďte pokyny
pro Samostatné sušení. Zopakujte stejný postup i při
sušení zbývající části prádla. Na konci cyklu sušení
proběhne fáze ochlazování.
Samostatné sušení
Stiskněte tlačítko kvůli provedení samotného
sušení.
Po provedení volby požadovaného programu, který
je kompatibilní s vloženým druhem prádla, dojde při
stisknutí tlačítka k vyloučení fáze praní a bude
aktivováno sušení s maximální úrovní určenou pro
zvolený program. Je možné změnit a nastavit úroveň
nebo dobu trvání sušení stisknutím tlačítka sušen .
(Není kompatibilní s programy 1-2-3-4-14).
Nastavení odloženého startu.
Pro nastavení odloženého startu zvoleného
programu stiskněte příslušné tlačítko až do dosažení
požadované doby odložení. Pro zrušení odloženého
startu je třeba tisknout tlačítko, dokud se na displeji
nezobrazí nápis “OFF”.
7. SPUSŤTE PROGRAM. Stiskněte tlačítko START/
PAUSE. Příslušná kontrolka se rozsvítí stálým modrým
světlem a dojde k zablokování dvířek (rozsvícený
symbol ZABLOKOVANÁ DVÍŘKA ). Za účelem
změny programu během probíhajícího cyklu
přerušte činnost pračky stisknutím tlačítka START/
PAUSE (kontrolka START/PAUSE bude pomalu
blikat oranžovým světlem); zvolte požadovaný
cyklus a znovu stiskněte tlačítko START/PAUSE.
Za účelem otevření dvířek v průběhu pracího cyklu
stiskněte tlačítko START/PAUSE; když bude symbol
ZABLOKOVANÁ DVÍŘKA zhasnutý, bude možné
otevřít dvířka. Opětovným stisknutím tlačítka START/
PAUSE znovu uveďte do činnosti prací program
z bodu, ve kterém byl přerušen.
8. UKONČENÍ PROGRAMU. Bude oznámeno
zobrazením nápisu “END” na displeji. Po zhasnutí
symbolu ZABLOKOVANÁ DVÍŘKA bude možné
otevřít dvířka. Otevřete dvířka, vyložte prádlo a
vypněte zařízení.
! Přejete-li si zrušit již zahájený cyklus, stiskněte déle
tlačítko . Cyklus bude přerušena a dojde k vypnutí
zařízení.
Direct Injection
Pračka je vybavena inovační technologií «Direct
Injection» , která připravuje směs vody s pracím
prostředkem, čímž ihned aktivuje čisticí účinky pracího
prostředku. Tato aktivní emulze se vpouští přímo do
bubnu pračky, účinně proniká do vláken a odstraňuje i ty
nejodolnější nečistoty již při nízkých teplotách, přičemž
bere maximální ohled na barvy a tkaniny.
Je možné zvolit režim «Power» pro dosažení větší čistoty
nebo režim «EcoEnergy» pro dosažení úspory energie.
