HQ TVS-HQ-TFSB01B User manual

TVS-HQ-TFSB01B
TVS-HQ-TFSB02B
TVS-HQ-TFSB03B
MANUAL (p. 2)
MODE D’EMPLOI (p. 6)
MANUALE (p. 10)
BRUKSANVISNING (s. 19)
MANUAL DE UTILIZARE (p. 23)
HASZNÁLATI ÚTMUTATÓ (o. 15.) KÄYTTÖOHJE (s. 17)
GEBRUIKSAANWIJZING (p. 8)
ANLEITUNG (s. 4)
MANUAL DE USO (p. 13)
NÁVOD K POUŽITÍ (s. 21)
ΕΓΧΕΙΡΙΔΙΟ XPHΣHΣ (σελ. 25)
TVS-HQ-TFSB01B TVS-HQ-TFSB02B TVS-HQ-TFSB03B
Max. 45kg/23-37” Max. 55kg/32-42” Max. 65kg/32-63”
Max. 45 kg/23-37” Max. 55 kg/32-42” Max. 65 kg/32-63”
Max. 45kg/23-37” Max. 55kg/32-42” Max. 65kg/32-63”
Máx. 45kg/23-37” Máx. 55kg/32-42” Máx. 65kg/32-63”
Max. 45kg/23-37” Max. 55kg/32-42” Max. 65kg/32-63”
Max 45kg/23-37” Max 55kg/32-42” Max 65kg/32-63”
Max. 45 kg/23-37” Max. 55 kg/32-42” Max. 65 kg/32-63”
Max. 45kg/23-37” Max. 55kg/32-42” Max. 65kg/32-63”
Μεγ. 45kg/23-37” Μεγ. 55kg/32-42” Μεγ. 65kg/32-63”

2
ENGLISH
ASSEMBLY INSTRUCTIONS FOR FIXED FLAT PANEL WALL MOUNT
This product is designed to mount at panel televisions weighing up to 45 kg → TVS-HQ-TFSB01B,
55 kg → TVS-HQ-TFSB02B, 65 kg → TVS-HQTFSB03B to a vertical rm wall.
Safety Warning: Be careful to make sure there are no missing or defective parts. Never use defective
parts. Improper installation may cause damage or serious injury.
Note: The included hardware is for mounting on a wall. If you are uncertain about the nature of your
wall, consult an expert. Please consult your hardware or installation professional for proper mounting
to other types of walls. The supplied hardware is not for steel.
Forbidden: Do not mount onto plasterboard or a paneled wall.

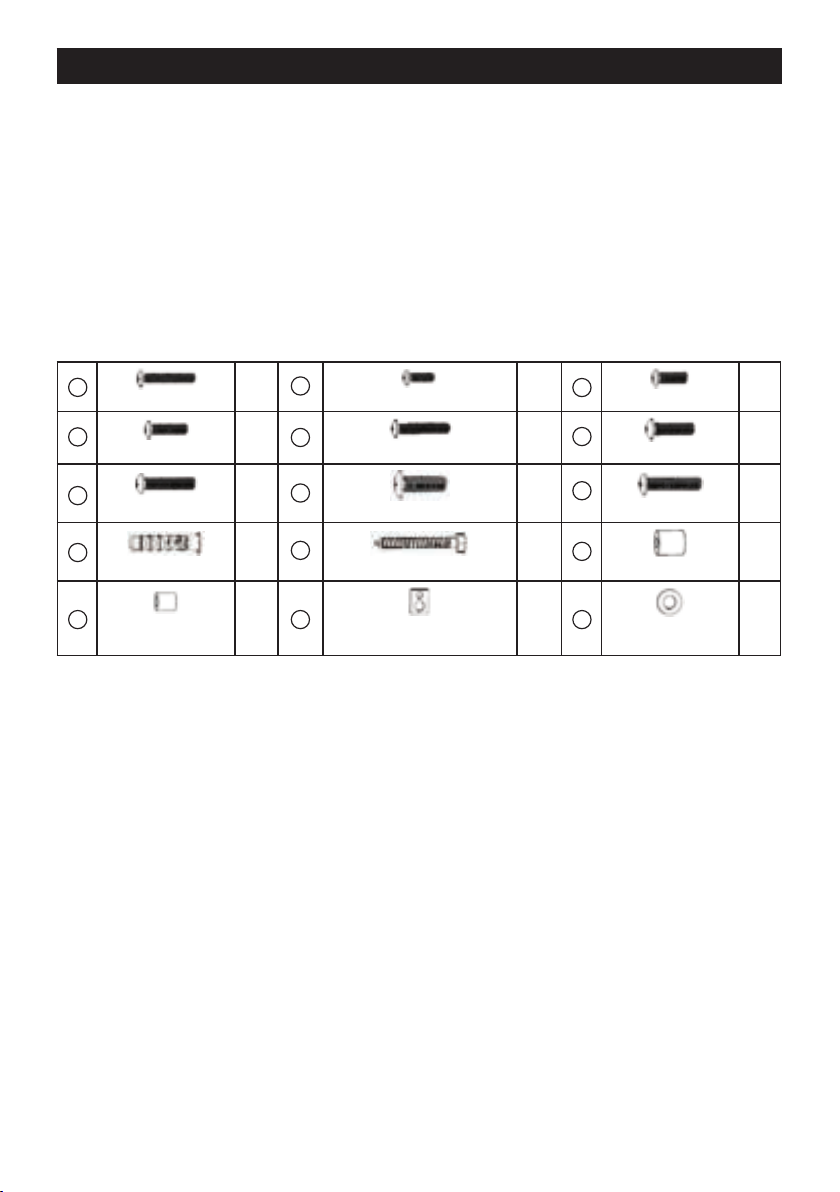

Hardware kit
a x4 bx4 cx4
M4x30mm Screw M4x12mm Screw M5x10mm Screw
dx4 ex4 fx4
M5x12mm Screw M5x30mm Screw M6x12mm Screw
gx4 hx4 ix4
M6x30mm Screw M8x25mm Screw M8x40mm Screw
jx6 kx6 lx4
Concrete Anchor 6mm Lag Bolt Big Spacer
mx4 nx4 ox6
Small Spacer Washer Lag Bolt Washer
Attaching the Arms to the Display
Important! Use extra care during this part of the installation. If possible, avoid placing the display face
down as it may damage the viewing surface.
Note: Your mount comes with a selection of bolt diameters and lengths to accommodate a wide variety
of display models. Not all of the hardware in the kit will be used.
1. Determine the correct length of bolts to use with your display by rst examining the back of your
display.
A. If your display has a at back, you will use one of the shorter bolts from the hardware kit.
B. If your display has a curved or recessed back, you have to use one of the longer bolts along
with a spacer.
2. Determine the correct diameter of the bolts to be used by carefully trying each bolt from the
hardware kit. Do not force any of the bolts - if you feel resistance stop immediately and use a
smaller diameter bolt.
3. Attach the arms to the back of your display using the bolts identied along with the corresponding
washers.
A. If you are using the M4 or M5 bolts, you will also need to use the small hole of the washer n.
If you are using the M6 or M8 boles, you will also need to use the big hole of the washer n.
B. If you are using one of the longer bolts on a display with a curved recessed back, you will
also need a spacer. Use the small spacer for M4 and M5 bolts and the large spacer for M6
and M8 bolts.

3
4. Make sure all screws are secure, but do not over-tighten them.
123
Diagram1 Diagram2 Diagram3

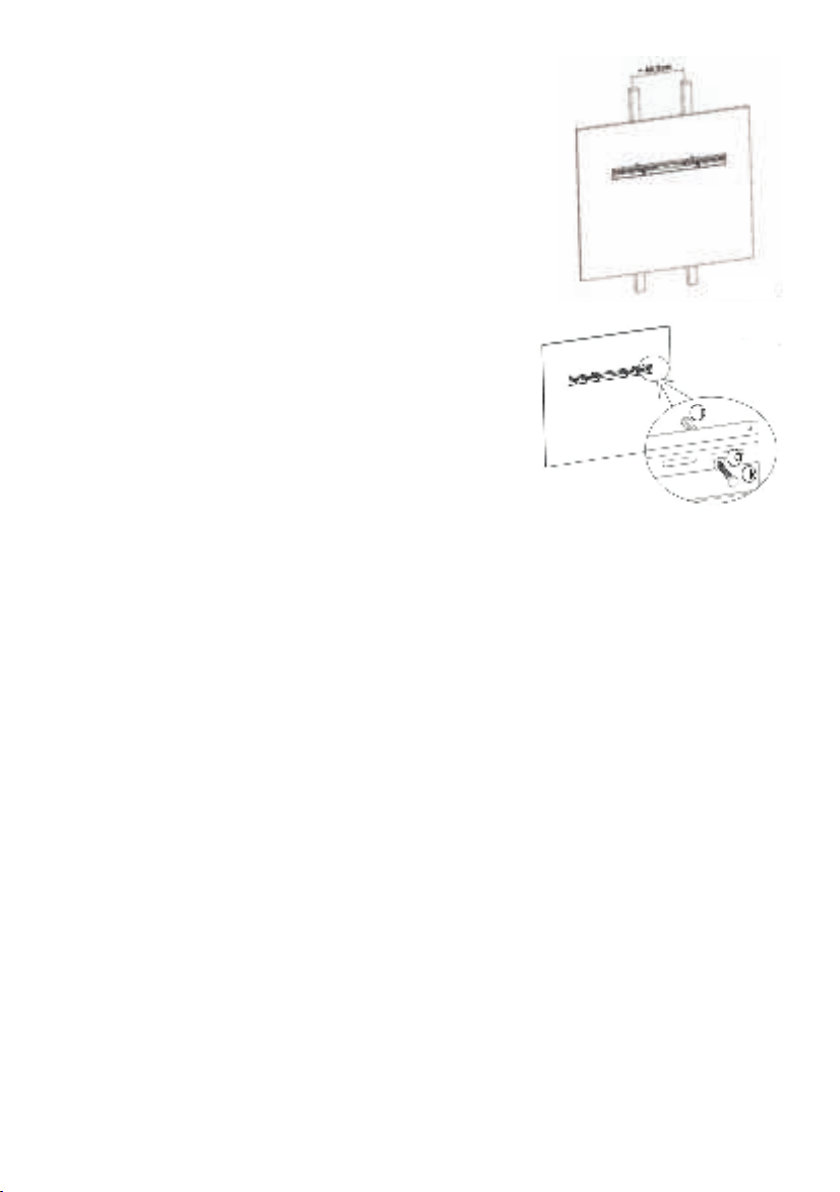

Mounting the Wooden Wall Plate
Important! For safety reasons the mount must be secured to two
adjacent wood studs at least 40.5cm apart.
Using a stud nder, locate and mark two adjacent studs for securing
the mount. Place the wall plate against the wall and level it using a
water leveler. Mark two positions (two per stud) on the wall where the
mount will be secured. Remove the wall plate and drill a (4mm) pilot
hole in each position with an electric drill.
1. With the help of another person, replace the wall plate and x it to
the wall using the lag bolts and lag bolt washers provided.
2. Do not over-tighten the bolts and do not release the wall plate until
all screws are secure.
Mounting the Concrete Wall Plate
1. Place the wall plate against the wall and level it using a water
leveler.
2. With the help of another person mark four (4) positions for xing
the mount to the wall.
3. Place the wall plate aside and drill a hole at each position using
a 10mm masonry bit. Remove any excess dust form the holes.
4. Insert one concrete anchor into each hole. A hammer can be
used to lightly tap the anchors into place if necessary.
5. With the help of another person replace the wall plate and x it
to the wall using the lag bolts and lag bolt washers provided.
6. Do not over-tighten the bolts and do not release the wall plate until all screws are secure.
Final Installation and Adjustment
With the help of another person carefully lift your display and place it on the wall plate. Do not release
the display until the mounting arms have securely hooked onto the mount.
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
No guarantee or liability can be accepted for any changes and modications of the product or damage
caused due to incorrect use of this product.
General:
Designs and specications are subject to change without notice.
All logos brands and product names are trademarks or registered trademarks of their respective
holders and are hereby recognized as such.
Keep this manual and packaging for future reference.
Diagram4
Diagram5

4
DEUTSCH
MONTAGEANLEITUNG FÜR FLACHBILDSCHIRM-WANDHALTERUNG
Dieses Produkt ist zur Montage eines Flachbildschirms bis zu 45 kg → TVS-HQ-TFSB01B, 55 kg →
TVS-HQ-TFSB02B, 65 kg → TVS-HQTFSB03B an einer aufrechten, stabilen Wand konzipiert.
Sicherheitshinweis: Bitte achten Sie darauf, ob Bauteile fehlen oder beschädigt sind. Benutzen Sie
keinesfalls beschädigte Teile. Unsachgemäße Installation kann zu Sachschäden und erheblichen
Verletzungen führen.
Bitte beachten Sie: Die mitgelieferten Befestigungsmaterialien sind zur Befestigung an einer
gemauerten Wand vorgesehen. Ist Ihnen die Beschaffenheit Ihrer Wand nicht bekannt, so
wenden Sie sich bitte an einen Fachbetrieb. Bitte erkundigen Sie sich bei Ihrem Fachhändler über
Befestigungsmaterialien für andere Wandtypen. Die mitgelieferten Befestigungsmaterialien sind nicht
zur Montage auf Stahl geeignet.
Unzulässige Montage: Nicht auf Rigips- oder getäfelter Wand montieren.

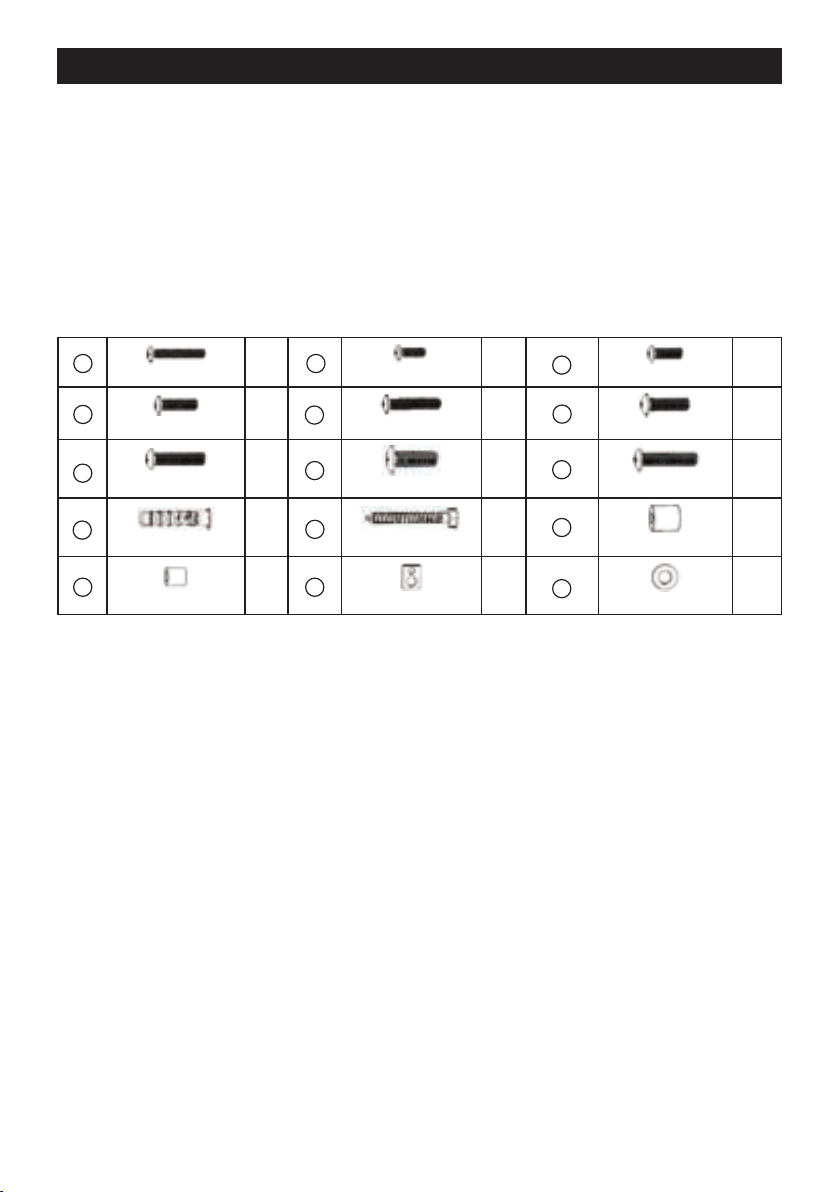

Befestigungsmaterialien
a x4 bx4 cx4
M4x30 mm Schraube M4x12 mm Schraube M5x10 mm Schraube
dx4 ex4 fx4
M5x12 mm Schraube M5x30 mm Schraube M6x12 mm Schraube
gx4 hx4 ix4
M6x30 mm Schraube M8x25 mm Schraube M8x40 mm Schraube
jx6 kx6 lx4
Wanddübel 6 mm Sechskantschraube Distanzscheibe, groß
mx4 nx4 ox6
Distanzscheibe, klein Unterlegscheibe Unterlegscheibe für
Sechskantschraube
Montage der Halterungen am Bildschirm
Wichtig! Seien Sie hier besonders vorsichtig. Vermeiden Sie, den Bildschirm ach abzulegen, es
könnte die Displayoberäche dabei beschädigt werden.
Hinweis: Die Halterung wird mit einer Auswahl an Schrauben geliefert, die für eine Vielzahl von
Bildschirmen passen. Nicht alle Befestigungsmaterialien in diesem Set werden benötigt.
1. Bestimmen Sie die korrekte Länge der zu benutzenden Schrauben, indem Sie sich die Rückseite
des Bildschirms ansehen.
A. Ist die Rückseite des Bildschirms ach, so benutzen Sie die kürzeren Schrauben.
B. Ist die Rückseite des Bildschirms gerundet oder zurückgesetzt, so benutzen Sie die
längeren Schrauben mit Abstandhaltern.
2. Bestimmen Sie den korrekten Durchmesser der zu benutzenden Schrauben, indem Sie diese
nacheinander vorsichtig ausprobieren. Drehen Sie die Schrauben nicht mit Gewalt ein – fühlen Sie
Widerstand, so benutzen Sie eine Schraube mit kleinerem Durchmesser.
3. Befestigen Sie die Halterungen mit den entsprechenden Schrauben und Unterlegscheiben an der
Bildschirmrückseite.
A. Benutzen Sie die M4- oder M5-Schrauben, müssen Sie die kleinere Bohrung der
Unterlegscheiben n nutzen. Benutzen Sie die M6- oder M8-Schrauben, so müssen Sie die
größere Bohrung der Unterlegscheiben n nutzen.

5
B. Wenn Sie die längeren Schrauben für einen Bildschirm mit einer abgerundeten tiefen
Rückseite benutzen müssen, benötigen Sie auch Distanzscheiben. Verwenden Sie die
kleinen Distanzscheiben für die M4- und M5-Schrauben und die großen Distanzscheiben für
die M6- und M8-Schrauben.
4. Vergewissern Sie sich, dass alle Schrauben fest angezogen, aber nicht überdreht sind.
123
Zeichnung 1 Zeichnung 2 Zeichnung 3
Montage an einer Holzwand
Wichtig! Aus Sicherheitsgründen muss der Wandhalter an 2 nebeneinander liegenden Holzbalken,
wenigsten 40,5 cm voneinander entfernt, montiert werden.
1. Mit einem Balkensuchgerät lokalisieren und markieren Sie zwei
nebeneinander liegende Balken zur Befestigung der Halterung.
2. Legen Sie die Halterung an der Wand an und richten Sie diese mit
einer Wasserwaage aus.
3. Markieren Sie je Balken zwei Punkte an der Wand. Nehmen Sie die
Halterung ab und bohren Sie je ein 4 mm Loch.
4. Schrauben Sie die Wandhalterung mit den Sechskantschrauben
und den dazugehörigen Unterlegscheiben in den gebohrten
Löchern fest.
5. Ziehen Sie die Schrauben nicht zu fest, aber sicher an.
Montage an einer gemauerten Wand
1. Legen Sie die Halterung an der Wand an und richten Sie diese
mit einer Wasserwaage aus.
2. Markieren Sie 4 Befestigungspunkte für die Halterung an der
Wand.
3. Bohren Sie für jeden Punkt ein 10-mm-Loch.
4. Setzen Sie jeweils einen Wanddübel ein. Schlagen Sie, falls
notwendig, die Wanddübel mit einem Hammer vorsichtig ein.
5. Schrauben Sie die Wandhalterung mit den Sechskantschrauben
und den dazugehörigen Unterlegscheiben in den eingesetzten
Dübeln fest.
6. Ziehen Sie die Schrauben nicht zu fest, aber sicher an.
Abschließende Installation
Heben Sie mithilfe einer zweiten Person Ihren Bildschirm vorsichtig an und hängen Sie die am
Bildschirm befestigten Halterungen in den Wandhalter ein. Lassen Sie den Bildschirm erst los, wenn
die Halterungen sicher in der Wandhalterung eingehakt sind.
Wartung:
Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.
Zeichnung 4
Zeichnung 5

6
Garantie:
Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modikationen des Produkts
oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des
Produkts entstanden sind.
Allgemeines:
Designs and specications are subject to change without notice.
All logos brands and product names are trademarks or registered trademarks of their respective
holders and are hereby recognized as such.
Keep this manual and packaging for future reference.
FRANÇAIS
INSTRUCTIONS DE MONTAGE POUR SUSPENSION MURALE FIXE D’ECRAN PLAT
Ce produit est destiné à la suspension verticale xe d’écrans de télévision plats d’un poids allant
jusqu’à 45 kg →TVS-HQ-TFSB01B, 55 kg → TVS-HQ-TFSB02B, 65 kg → TVS-HQTFSB03B.
Avertissement de sécurité : Assurez-vous qu’aucune pièce ne manque et n’est défectueuse. N’utilisez
jamais de pièces défectueuses. Une installation incorrecte risque de causer des blessures graves et
des dommages importants.
Remarque : Le matériel inclus est destiné à une suspension murale. Si vous n’êtes pas certain de la
nature de votre mur, consultez un expert. Consultez un professionnel de matériel ou d’installation pour
un montage approprié sur d’autres types de murs. Le matériel fourni n’est pas destiné à l’acier.
Interdiction : Ne montez pas le produit sur un mur en plâtre ou à redans.

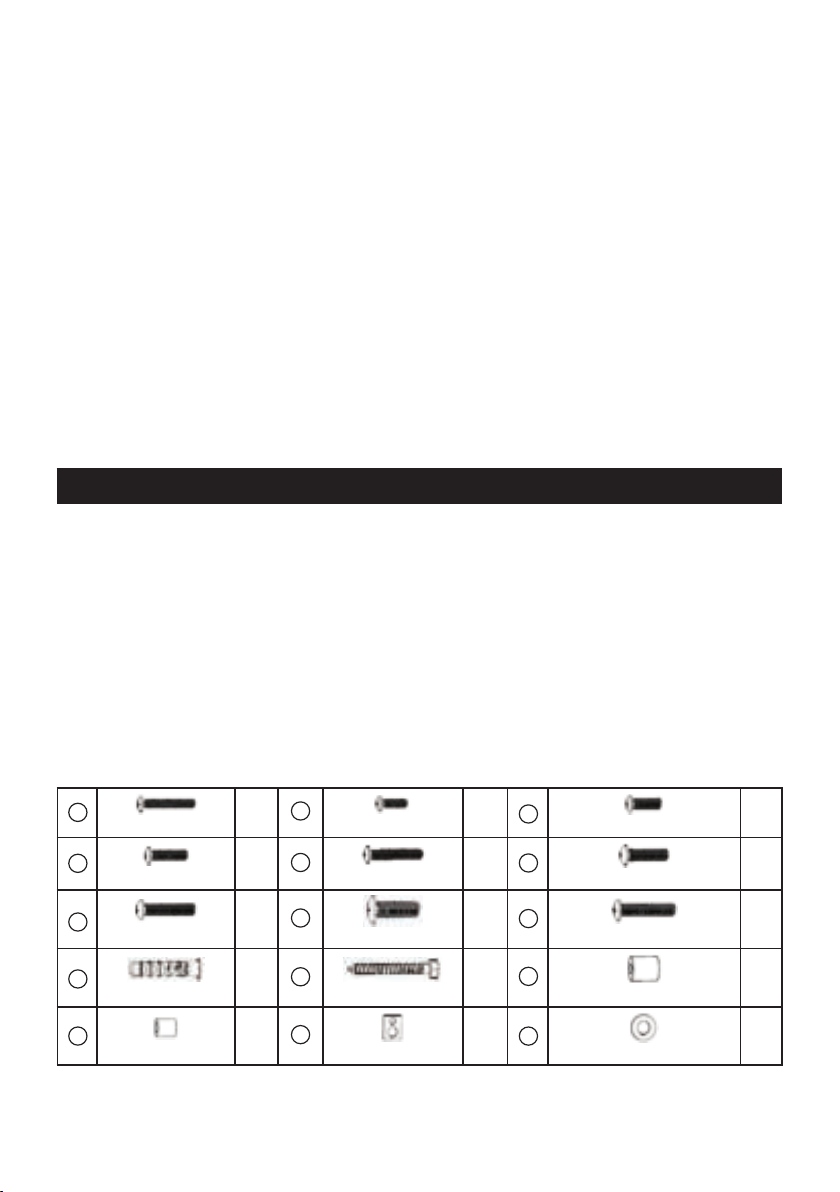

Pièces de quincaillerie
a x4 bx4 cx4
Boulon M4x30 mm Boulon M4x12 mm Boulon M5x10 mm
dx4 ex4 fx4
Boulon M5x12 mm Boulon M5x30 mm Boulon M6x12 mm
gx4 hx4 ix4
Boulon M6x30 mm Boulon M8x25 mm Boulon M8x40 mm
jx6 kx6 lx4
Cheville pour béton Tire-fond 6 mm Grand espaceur
mx4 nx4 ox6
Petit espaceur Rondelle équarrie Rondelle pour tire-fond
Attacher les bras à l’écran
Important ! Soyez plus vigilant durant cette étape de l’installation. Évitez, dans la mesure du possible,
que la face de l’écran soit orientée vers le bas, cela risque d’endommager la surface de visualisation.
Remarque : Le système est fourni avec un ensemble de boulons de diamètres et longueurs
sélectionnées pour aller avec le plus grand nombre de modèles d’écrans. Elles ne seront pas toutes
utilisées.
1. Examinez d’abord le dos de l’écran pour déterminer la bonne longueur des boulons à utiliser.
A. Si l’arrière de votre écran est plat, vous utiliserez les boulons de longueurs courtes.
B. Si l’arrière de votre écran est courbé, vous utiliserez les boulons plus longs et les espaceurs.

7
2. Déterminez la bonne longueur des boulons à utiliser en essayant chacun des boulons fournis. Ne
forcez aucun des boulons : si vous sentez une résistance arrêtez immédiatement et utilisez un
boulon de plus petit diamètre.
3. Attachez les bras à l’arrière de votre écran à l’aide des boulons identiés et les rondelles
correspondantes.
A. Si vous utilisez les boulons M4 ou M5, vous aurez besoin d’utiliser le petit trou de la rondelle
équarrie n. Si vous utilisez les boulons M6 ou M8, vous aurez besoin d’utiliser le petit trou
de la rondelle équarrie n.
B. Si vous utilisez un boulon plus long sur un écran à arrière courbé, vous aurez besoin d’un
espaceur. Utilisez le petit espaceur pour les boulons M4 et M5 et le grand espaceur pour les
boulons M6 et M8.
4. Assurez-vous que tous les boulons sont sufsamment serrés, mais ne serrez pas trop fort.
123
Figure 1 Figure 2 Figure 3
Montage sur un mur en bois
Important ! Pour des raisons de sécurité, le montage doit être effectué
sur deux montants en bois adjacents espacés d’au moins 40,5 cm.
Localisez et marquez les deux montants en bois adjacents à l’aide
d’un détecteur de montant. Placez la plaque de montage contre le
mur et réglez son alignement à l’aide d’un niveau à bulle. Marquez
deux points sur chaque montant du mur pour xer la plaque. Retirez la
plaque et utilisez une perceuse électrique pour percer un avant-trou de
4 mm à chaque point marqué.
1. Faites-vous aider par une autre personne pour xer la plaque
au mur à l’aide des tire-fond et des rondelles pour tire-fond
correspondantes.
2. Ne serrez pas trop fort et ne relâchez pas la plaque avant qu’elle
ne soit totalement xée.
Montage sur un mur en béton
1. Placez la plaque de montage contre le mur et réglez son
alignement à l’aide d’un niveau à eau.
2. Faites-vous aider par une autre personne pour marquer quatre
(4) points de xation de la plaque.
3. Laissez la plaque de côté et percez un trou de 10 même à
chaque point marqué en se servant d’un foret de maçonnerie.
Retirez le surplus de poussière des trous.
4. Insérez dans chaque trou une cheville à béton. Si nécessaire,
utilisez un marteau pour enfoncer les chevilles en place.
5. Faites-vous aider par une autre personne pour xer la plaque
au mur à l’aide des tire-fond et des rondelles pour tire-fond
correspondantes.
6. Ne serrez pas trop fort et ne relâchez pas la plaque avant qu’elle ne soit totalement xée.
Figure 4
Figure 5

8
Installation nale et réglage
Faites-vous aider par une autre personne pour soulever prudemment l’écran et l’accrocher dans la
plaque murale. Ne relâchez pas l’écran tant que les bras de suspension ne soient bien accrochés à la
plaque.
Entretien :
Ne nettoyez l’appareil qu’avec un chiffon sec. N’utilisez pas de solvants ou de produits abrasifs.
Garantie :
Aucune garantie ou responsabilité ne sera acceptée en cas de modication et/ou de transformation du
produit ou en cas de dommages provoqués par une utilisation incorrecte de l’appareil.
Généralités :
Le design et les caractéristiques techniques sont sujets à modication sans notication préalable.
Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont
leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents.
Conservez ce manuel et l’emballage pour toute référence ultérieure.
NEDERLANDS
INSTRUCTIES VOOR VASTE MUURMONTAGE VOOR UW FLATSCREEN TV
Dit product is ontworpen voor bevestiging van atscreen televisies op een verticale en stevige muur
met een gewicht van tot op 45 kg → TVS-HQ-TFSB01B, 55 kg → TVS-HQ-TFSB02B, 65 kg → TVS-
HQTFSB03B.
Veiligheidsvoorschrift: Zorg er a.u.b. voor dat er geen ontbrekende of defecte onderdelen zijn.
Gebruik nooit defecte onderdelen. Incorrecte installatie kan leiden tot beschadigingen of ernstig letsel.
Opmerking: De inbegrepen hardware is bestemd voor muurmontage. Neem contact op met een
expert als u twijfels heeft over de eigenschappen van uw muur. Raadpleeg uw hardwarespecialist of
installateur a.u.b. voor correcte montage op andere muurtypes. De inbegrepen hardware is ongeschikt
voor staal.
Verbod: Niet monteren op gipsplaat of paneelwand.
Hardwarekit
a x4 bx4 cx4
M4x30mm Schroef M4x12mm Schroef M5x10mm Schroef
dx4 ex4 fx4
M5x12mm Schroef M5x30mm Schroef M6x12mm Schroef
gx4 hx4 ix4
M6x30mm Schroef M8x25mm Schroef M8x40mm Schroef
jx6 kx6 lx4
Betonanker 6mm Schroefbout Groot tussenstuk
mx4 nx4 ox6
Klein tussenstuk Tussenstuk Sluitring t.b.v. schroefbout

9
De armen op de display bevestigen
Belangrijk! Wees uiterst voorzichtig tijdens deze installatiestap. Indien mogelijk, leg de display niet
neer met het scherm omlaag om beschadiging van het schermoppervlak te voorkomen.
Opmerking: Uw montagekit komt met een selectie bouten van verschillende diameters en lengtes,
zodat het een grote verscheidenheid aan displaymodellen kan ondersteunen. Niet alle hardware in de
kit zal worden gebruikt.
1. Bepaal de juiste te gebruiken boutlengtes voor uw display door eerst de achterzijde van uw display
te onderzoeken.
A. Als uw display een platte achterkant heeft, dient u één van de kortere bouten uit de
hardwarekit te gebruiken.
B. Als uw display een gebogen of ingelaten achterkant heeft, dient u één van de langere
bouten samen met een tussenstuk te gebruiken.
2. Bepaal de juiste diameter van de te gebruiken bouten door elke bout in de hardwarekit voorzichtig
uit te proberen. Forceer de bouten niet – stop onmiddellijk wanneer u weerstand voelt en probeer
een bout uit met een kleinere diameter.
3. Bevestig de armen op de achterkant van uw display m.b.v. de geïdenticeerde bouten en de
corresponderende sluitringen.
A. Indien u de M4 of M5 bouten gebruikt, dan dient u tevens het kleine gat van de sluitring n
te gebruiken. Indien u de M6 of M8 bouten gebruikt, dient u tevens het grote gat van de
sluitring n te gebruiken.
B. Als u één van de langere bouten gebruikt op een display met een gebogen of ingelaten
achterkant, heeft u ook een tussenstuk nodig. Gebruik het kleinere tussenstuk voor de M4
en M5 bouten en het grotere tussenstuk voor de M6 en M8 bouten.
4. Zorg ervoor dat alle schroeven stevig vast zitten, maar draai ze niet te strak aan.
123
Diagram1 Diagram 2 Diagram 3
De houten muurplaat monteren
Belangrijk! De montage moet om veiligheidsredenen op twee
naastliggende houten stijlen worden geplaatst die minstens 40,5cm
van elkaar zitten.
Gebruik een balkzoeker om de naastliggende stijlen te vinden en
markeer deze voor bevestiging van de montage. Houd de muurplaat
tegen de muur en gebruik een waterpas om het waterpas te krijgen.
Markeer twee posities (twee per stijl) op de muur waar de montage
bevestigd zal worden. Verwijder de muurplaat en boor een (4mm) gat
in elke positie met een elektrische boor.
1. Plaats de muurplaat met twee personen weer terug en bevestig
het aan de muur m.b.v. de meegeleverde schroefbouten en
corresponderende sluitringen.
2. Draai de bouten niet te strak aan en laat de muurplaat niet los totdat alle schroeven vastgedraaid
zijn.
Diagram 4

10
De betonnen muurplaat bevestigen
1. Houd de muurplaat tegen de muur en gebruik een waterpas om
het waterpas te krijgen.
2. Markeer met de hulp van iemand anders vier (4) posities om de
montage op de muur te bevestigen.
3. Zet de muurplaat even uit de weg en boor een gat in elke positie
m.b.v. een 10mm steenboor. Verwijder het stof uit de gaten.
4. Steek een betonanker in elk gat. U kunt een hamer gebruiken
om de ankers lichtjes in de muur te tikken indien noodzakelijk.
5. Plaats de muurplaat met twee personen weer terug en bevestig
het aan de muur m.b.v. de meegeleverde schroefbouten en
corresponderende sluitringen.
6. Draai de bouten niet te strak aan en laat de muurplaat niet los totdat alle schroeven vastgedraaid
zijn.
Laatste installatiestap en verstelling
Til uw display met twee personen op en plaats het op de muurplaat. Laat de display niet los totdat de
montagearmen stevig op de montage zijn gehaakt.
Onderhoud:
Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.
Garantie:
Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik
van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de
garantie.
Algemeen:
Wijziging van ontwerp en specicaties zonder voorafgaande mededeling onder voorbehoud.
Alle logo’s, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de
respectievelijke eigenaren en worden hierbij als zodanig erkend.
Bewaar deze gebruiksaanwijzing voor latere raadpleging.
ITALIANO
ISTRUZIONI DI ASSEMBLAGGIO PER PANNELLI PIANI CON MONTANTE A MURO
Questo prodotto è progettato per ssare televisori a schermo piatto che pesano no a 45 kg → TVS-
HQ-TFSB01B, 55 kg → TVS-HQ-TFSB02B, 65 kg → TVS-HQTFSB03B ad un muro verticale solido.
Avviso di sicurezza: Assicuratevi che non ci siano parti mancanti o difettose. Non usate parti
difettose. L’installazione impropria può causare danni o seri infortuni.
Nota: Le parti incluse sono predisposte per il montaggio a muro. Se non siete sicuri della natura
del vostro muro, consultate un esperto. Si prega di consultare il vostro installatore di ducia per il
montaggio corretto su altri tipi di muro. Le parti incluse non sono adatte all’acciaio.
Attenzione: Non installare su cartongesso o muri a pannello.
Diagram 5

11
Kit di montaggio
a x4 bx4 cx4
Viti M4x30mm Viti M4x12mm Viti M5x10mm
dx4 ex4 fx4
Viti M5x12mm Viti M5x30mm Viti M6x12mm
gx4 hx4 ix4
Viti M6x30mm Viti M8x25mm Viti M8x40mm
jx6 kx6 lx4
Tassello per
Cemento
6mm Bullone
autolettante Spessore grande
mx4 nx4 ox6
Spessore piccolo Guarnizione Guarnizione per il
bullone autolettante
Attaccare le braccia al televisore
Importante! Ponete molta attenzione durante questa fase del montaggio. Se possibile, evitate di
posizionare il televisore con lo schermo verso il basso poiché si potrebbe danneggiare la supercie.
Nota: Il supporto è dotato di una gamma di bulloni di diametro e lunghezza diversa per adattarsi ad
un’ampia varietà di modelli di televisore. Non sarà necessario usare tutte le parti incluse nel kit.
1. Determinata la lunghezza corretta dei bulloni da utilizzare con il vostro televisore esaminando per
prima cosa il retro dello stesso.
A. Se il vostro televisore ha un retro piatto, userete uno dei bulloni più corti del kit.
B. Se il vostro televisore ha un retro concavo o incavato, dovrete utilizzare uno dei bulloni più
lunghi insieme ad uno spessore.
2. Determinate il diametro corretto dei bulloni da usare provando con attenzione ognuno dei bulloni
inclusi nel kit. Non forzate. Se sentite resistenza, fermatevi ed utilizzate un bullone di diametro
minore.
3. Attaccate le braccia al retro del vostro televisore utilizzando i bulloni scelti con le guarnizioni
corrispondenti
A. Se state usando i bulloni M4 o M5, dovrete utilizzare il foro piccolo della guarnizione n. Se
state utilizzando i bulloni M6 or M8 dovrete usare anche il foro grande della guarnizione n.
B. Se state utilizzando uno dei bulloni più lunghi su un display con il retro curvo, dovrete usare
uno spessore. Usate lo spessore piccolo per i bulloni M4 e M5 e lo spessore grande per i
bulloni M6 e M8.
4. Assicuratevi che tutte le viti siano ben avvitate, ma non forzatele.
123
Diagramma 1 Diagramma 2 Diagramma 3
Installare la piastra su un muro di legno
Importante! Per ragioni di sicurezza, il supporto deve essere assicurato a due montanti di legno che
siano alla distanza di almeno 40.5cm.

12
Utilizzando lo strumento per trovare i montanti, localizzate e marcate
due montanti adiacenti per assicurare il supporto. Posizionate la
placca a muro contro il muro stesso e controllate che sia dritto con una
livella. Marcate due posizioni (due per ogni montante) sul muro là dove
sarà ssato il supporto. Rimuovete la placca a muro e forate con un
trapano elettrico (punta da 4 mm) un foro pilota in ogni posizione.
1. Con l’aiuto di un’altra persona, riposizionate la placca a muro e
ssatela al muro usando i bulloni autolettanti e le guarnizioni per
bulloni incluse.
2. Non stringete eccessivamente i bulloni e non lasciate la placca da
muro no a che tutte le viti non siano state avvitate.
Installare la piastra ad un muro in cemento
1. Appoggiate la piastra contro il muro e controllate l’allineamento
con una livella.
2. Marcate quattro (4) posizioni per ssare il supporto al muro con
l’aiuto di un’altra persona.
3. Spostate la piastra dal muro e forate col trapano un foro in
corrispondenza di ogni segno utilizzando una punta da muratura
di 10mm. Rimuovete ogni eccesso di polvere dai fori.
4. Inserite un tassello per cemento in ogni foro. Utilizzate un
martello per posizionare con delicatezza i tasselli in sede se
necessario.
5. Riposizionate le piastra e ssatela al muro utilizzando i bulloni
autolettanti e le guarnizioni fornite con l’aiuto di un’altra persona.
6. Non stringete troppo i bulloni e non lasciate la piastra no a che tutte le viti non sono state
assicurate.
Installazione nale e regolazione
Con l’aiuto di un’altra persona sollevate il vostro televisore e posizionatelo sulla piastra da muro. Non
lasciate il televisore prima che le braccia di supporto siano state agganciate stabilmente al supporto.
Manutenzione:
Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.
Garanzia:
Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modiche del
prodotto o a danni determinati dall’uso non corretto del prodotto stesso.
Generalità:
Il design e le caratteristiche tecniche sono soggetti a modica senza necessità di preavviso.
Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e
sono riconosciuti come tali in questo documento.
Tenere questo manuale e la confezione per riferimento futuro.
Diagramma 4
Diagramma 5

13
ESPAÑOL
INSTRUCCIONES DE ENSAMBLAJE DE SOPORTES MURALES PARA PANTALLAS
PLANAS
Este producto está diseñado para soportar pantallas de televisión que pesen menos de 45 Kg →TVS-
HQ-TFSB01B, 55 kg → TVS-HQ-TFSB02B, 65 kg → TVS-HQTFSB03B en una pared vertical rme.
Advertencia de seguridad: No olvide comprobar que no falta ninguna pieza o que esté defectuosa.
Nunca use piezas defectuosas. Una instalación incorrecta puede causar daños o lesiones de
importancia.
Nota: Los artículos incluidos son para un montaje sobre pared. Si no está seguro de la naturaleza de
su pared, consulta con un experto. Por favor consulte con su instalador profesional para un montaje
adecuado en otros tipos de paredes. Los artículos incluidos no son para acero.
Prohibición: No lo monte sobre tableros de plástico o sobre una pared de paneles.
Juego de accesorios
a x4 bx4 cx4
Tornillo M4x30mm Tornillo M4x12mm Tornillo M5x10mm
dx4 ex4 fx4
Tornillo M5x12mm Tornillo M5x30mm Tornillo M6x12mm
gx4 hx4 ix4
Tornillo M6x30mm Tornillo M8x25mm Tornillo M8x40mm
jx6 kx6 lx4
Taco para cemento Tornillo de anclaje de 6mm Espaciador grande
mx4 nx4 ox6
Espaciador pequeño Arandela Arandela del tornillo
de anclaje
Fijar los brazos a la pantalla
¡Importante! Preste mucho cuidado durante esta parte de la instalación. Si es posible, evite poner la
pantalla apoyada boca abajo ya que puede dañar la supercie de observación.
Nota: Los soportes vienen con una selección de tornillos de diversos diámetros y longitudes para
poder ajustarlos a una amplia variedad de modelos de pantallas. No usará todos los elementos del
juego de accesorios.
1. Determine la longitud correcta de los tornillos a usar examinando primero el panel trasero de su
pantalla.
A. Si su pantalla tiene un panel trasero plano, usará uno de los tornillos cortos del juego de
accesorios.
B. Si su pantalla tiene un panel trasero curvo o embutido, tiene que usar uno de los tornillos
largos junto con un espaciador.
2. Determine el diámetro correcto de los tornillos a usar probando cuidadosamente cada uno de
los tornillos del juego de accesorios. No fuerce ninguno de los tornillos – si nota resistencia pare
inmediatamente y use un tornillo de un menor diámetro.
3. Fije los brazos al panel trasero de su pantalla usando los tornillos identicados con sus
correspondientes arandelas.
A. Si va a usar los tornillos M4 o M5, necesitará también el agujero pequeño de la arandela n.
Si va a usar los tornillos M6 o M8, necesitará usar el agujero grande de la arandela n.
B. Si está usando un tornillo grande en una pantalla con un panel trasero curvo, también
necesitará usar un espaciador. Use el espaciador pequeño con los tornillos M4 y M5 y el
espaciador grande con los tornilla M6 y M8.

14
4. Compruebe que todos los tornillos están bien sujetos, pero no los sobre-apriete.
123
Diagrama 1 Diagrama 2 Diagrama 3
Montaje de la placa en pared de madera
¡Importante! Por razones de seguridad el soporte debe de estar jo
sobre dos vigas de madera adyacentes separadas al menos 40,5 cm.
Usando un localizador de vigas, encuentre y marque dos vigas
adyacentes donde jar el soporte. Coloque la placa contra la pared y
nivélela usando un nivel de burbuja. Marque dos posiciones (dos por
cada viga) en la pared en donde quedará jo el soporte. Retire la placa
y taladre un oricio de referencia (4mm) en cada una de las posiciones
usando un taladro eléctrico.
1. Con la ayuda de otra persona, vuelva a colocar la placa de montaje
y fíjela a la pared usando los tirafondos y las arandelas de anclaje
proporcionadas.
2. No sobre-apriete los tornillos y no suelte la placa hasta que todos
los tornillos estén rmes.
Montaje de la placa en pared de cemento
1. Coloque la placa contra la pared y nivélela usando un nivel de
burbuja.
2. Con la ayuda de otra persona marque cuatro (4) posiciones para
jar el soporte a la pared.
3. Aparte la placa y taladre un agujero en cada posición usando
una broca de mampostería de 10mm. Retire el polvo generado
de los agujeros.
4. Introduzca un taco para cemento en cada uno de los agujeros.
Puede usar un martillo para introducir completamente los tacos
en su sitio, si fuese necesario.
5. Con la ayuda de otra persona, vuelva a colocar la placa de
montaje y fíjela a la pared usando los tirafondos y las arandelas
de anclaje proporcionadas.
6. No sobre-apriete los tornillos y no suelte la placa hasta que todos los tornillos estén rmes.
Colocación y ajuste nal
Con la ayuda de otra persona, levante la pantalla y colóquela sobre la placa mural. No suelte la
pantalla hasta que los brazos de montaje de la pantalla hayan enganchado sobre el soporte.
Mantenimiento:
Límpielo sólo con un paño seco. No utilice disolventes de limpieza ni productos abrasivos.
Garantía:
No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modicaciones
realizadas al producto o daños provocados por un uso incorrecto del producto.
Diagrama 4
Diagrama 5

15
General:
Las ilustraciones y las especicaciones podrán sufrir cambios sin previo aviso.
Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a
nombre de sus titulares correspondientes, reconocidos como tal.
Conserve este manual y el embalaje en caso de futura necesidad.
MAGYAR
ÖSSZESZERELÉSI ÚTMUTATÓ RÖGZÍTETT LAPOS KÉPERNYŐS TELEVÍZIÓK FALI
TARTÓJÁHOZ
Ezt a terméket legfeljebb 45 kg tömegű → TVS-HQ-TFSB01B, 55 kg tömegű → TVS-HQ-TFSB02B
vagy 65 kg tömegű → TVS-HQTFSB03B lapos televíziók függőleges, szilárd falra történő szerelésére
tervezték.
Biztonsági gyelmeztetés: Ügyeljen arra, hogy ne legyenek hiányzó vagy sérült alkatrészek. Soha
ne használjon hibás alkatrészeket. A helytelen felszerelés károsodást vagy súlyos személyi sérülést
okozhat.
Megjegyzés: A csomag tartalmát képező alkatrészek a falra történő szerelésre szolgálnak. Ha nincs
tisztában a fal felépítésével, akkor kérje szakember tanácsát. Kérje szakember tanácsát az egyéb
típusú falakra történő szereléshez. A szállított alkatrészek nem acélra történő szereléshez készültek.
Tilos: Ne szerelje gipszkarton vagy táblákból álló falra.
Alkatrészek
a x4 bx4 cx4
M4x30mm csavar M4x12mm csavar M5x10mm csavar
dx4 ex4 fx4
M5x12mm csavar M5x30mm csavar M6x12mm csavar
gx4 hx4 ix4
M6x30mm csavar M8x25mm csavar M8x40mm csavar
jx6 kx6 lx4
Beton tipli 6mm önmetsző csavar Nagy távtartó
mx4 nx4 ox6
Kis távtartó Alátét Alátét az önmetsző
csavarhoz
A karok rögzítése a kijelzőhöz
Fontos! Különösen ügyeljen a felszerelés ezen szakaszánál. Ha lehetséges, kerülje a kijelző lefelé
fordítását, mert az károsodhat.
Megjegyzés: A tartót a különféle típusú kijelzőkhöz illeszkedő különböző átmérőjű és hosszúságú
csavarokkal szállítjuk. A készlet nem minden darabja kerül felhasználásra.
1. Először a kijelző hátulját megvizsgálva állapítsa meg, hogy milyen hosszúságú csavarokat kell
használnia.
A. Ha a kijelző hátulja lapos, akkor a rövidebb csavarok valamelyikét kell használnia.
B. Ha a kijelzőnek íves vagy süllyesztett hátulja van, akkor a hosszabb csavarok valamelyikét
és távtartót kell használnia.
2. Határozza meg a helyes csavarátmérőt, óvatosan kipróbálva a készlet egyes csavarjait. Ne
erőltesse a csavarokat – ha ellenállást érez, akkor használjon kisebb átmérőjű csavart.

16
3. Rögzítse a karokat a kijelző hátuljához a kiválasztott csavarokkal és a hozzájuk tartozó alátétekkel.
A. Ha M4 vagy M5 csavarokat használ, akkor az n alátét kisebb furatát kell használnia. Ha M6
vagy M8 csavarokat használ, akkor az n alátét nagyobb furatát kell használnia.
B. Ha a hosszabb csavarok valamelyikét használja egy íves vagy süllyesztett hátú kijelzőhöz,
akkor távtartóra is szüksége lesz. Használja a kisebb távtartót az M4 vagy M5 csavarokhoz
és a nagyobb távtartót az M6 és M8 csavarokhoz.
4. Ügyeljen arra, hogy minden csavar szoros legyen, de ne legyenek túlhúzva.
123
1. ábra 2. ábra 3. ábra
A fa fali lap felszerelése
Fontos! Biztonsági okokból a tartót két, egymástól legalább 40,5
centiméterre elhelyezkedő faléchez kell rögzíteni.
Egy léckeresőt használva, keressen és jelöljön meg két szomszédos
lécet a tartó felszereléséhez. Helyezze a fali lapot a falhoz és állítsa
vízszintesbe egy vízmérték segítségével. Jelöljön meg két helyzetet
(lécenként) a falon, ahol a tartót rögzíteni szeretné. Távolítsa el a fali
lapot és fúrjon egy (4 milliméteres) vezetőfuratot az egyes helyeken
egy elektromos fúróval.
1. Egy másik személy segítségével helyezze vissza a lapot és
rögzítse a falhoz a készletben található önmetsző csavarokkal és
alátétekkel.
2. Ne húzza túl a csavarokat és ne engedje el a fali lapot a csavarok
teljes meghúzása előtt.
A beton fali lap felszerelése
1. Helyezze a fali lapot a falhoz és állítsa vízszintesbe egy
vízmérték segítségével.
2. Egy másik személy segítségével, jelöljön meg négy (4) helyet a
falhoz rögzítéshez.
3. Tegye félre a fali lapot és fúrjon vezetőfuratot az egyes
helyzetekben egy 10 milliméteres betonfúróval. Távolítsa el a
furatokban maradt felesleges port.
4. Helyezzen beton tipliket az egyes furatokba. Szükség esetén
használhat kalapácsot, hogy noman helyükre üsse a tipliket.
5. Egy másik személy segítségével helyezze vissza a falra a fali
lapot és rögzítse a készletben található önmetsző csavarokkal és alátétekkel.
6. Ne húzza túl a csavarokat és ne engedje el a fali lapot a csavarok teljes meghúzása előtt.
Végleges felszerelés és beállítás
Egy másik személy segítségével óvatosan emelje fel a kijelzőt és helyezze a fali lapra. Ne engedje el
a kijelzőt, amíg a rögzítő karok nem akadtak biztosan a tartóra.
Karbantartás:
Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze.
4. ábra
5. ábra

17
Jótállás:
Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék
helytelen használata miatt bekövetkező károkért.
Általános tudnivalók:
A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak.
Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve,
azokat ennek tiszteletben tartásával említjük.
Őrizze meg ezt az útmutatót és a csomagolást.
SUOMI
KOKOAMISOHJEET TAULUTELEVISION SEINÄKIINNITYKSEEN
Tämä laite on tarkoitettu taulutelevisioiden kiinnitykseen, joiden enimmäispaino on 45 kg → TVS-HQ-
TFSB01B, 55 kg → TVS-HQ-TFSB02B, 65 kg → TVS-HQTFSB03B pystysuoralle seinälle.
Turvallisuutta koskeva varoitus: Varmista että osia ei puutu, ja että ne eivät ole viallisia. Älä koskaan
käytä viallisia osia. Vääränlainen asentaminen voi aiheuttaa vahinkoja tai vakavan loukkaantumisen.
Huomautus: Mukana tulevat tarvikkeet on tarkoitettu seinäkiinnitykseen. Jos et ole varma seinäsi
tyypistä, ota yhteys asiantuntijaan. Kysy asennusammattilaiselta apua koskien oikeanlaista asennusta
muun tyyppisille seinille. Mukana tulevat tarvikkeet eivät sovi teräkselle.
Kielto: Älä asenna kipsilevylle tai paneeliseinälle.
Osien esittely
a x4 bx4 cx4
M4x30mm ruuvi M4x12mm ruuvi M5x10mm ruuvi
dx4 ex4 fx4
M5x12mm ruuvi M5x30mm ruuvi M6x12mm ruuvi
gx4 hx4 ix4
M6x30mm ruuvi M8x25mm ruuvi M8x40mm ruuvi
jx6 kx6 lx4
Betonikiinnike 6mm pultti Iso välikappale
mx4 nx4 ox6
Pieni välikappale Välirengas Pultin välirengas
Varsien kiinnittäminen näyttöön
Tärkeää! Suorita tämä vaihe erityisen varovaisesti. Vältä asettamasta näyttöä alaspäin, jotta pinta ei
vahingoittuisi.
Huomautus: Kiinnityslaitteen mukana tulee erikokoisia --ja pituisia pultteja, jotka sopivat monen
tyyppisille näytöille. Kaikkia paketissa olevia osia ei käytetä.
1. Tarkasta käytettävien pulttien oikea pituus näytölle katsomalla näytön takaosasta.
A. Jos näytön takaosa on litteä, on valittava paketissa olevat lyhyet pultit.
B. Jos näytön takaosa on kaareva tai ulkoneva, on käytettävä pidempiä pultteja välikappaleen
kanssa.
2. Tarkasta käytettävien pulttien oikea koko kokeilemalla huolellisesti jokaista paketin pulttikokoa. Älä
työnnä pulttia väkisin - jos pultti ei mene kunnolla sisään, vaihda se heti pienempään.

18
3. Kiinnitä tukivarret näytön takapuolelle pulttien ja välirenkaiden avulla.
A. Jos käytät M4 tai M5 pultteja, sinun tulee myös käyttää renkaan pientä reikää n. Jos käytät
M6 tai M8 pultteja, sinun tulee käyttää renkaan isoa reikää n.
B. Jos käytät pitkää pulttia näytön kanssa, jonka takaosa on ulkoneva, tarvitset myös
välikappaletta. Käytä pientä välikappaletta M4 ja M5 pulteille ja isoa välikappaletta M6 ja M8
pulteille.
4. Varmista, että kaikki ruuvit on kiinnitetty hyvin, mutta älä kiristä niitä liikaa.
123
Kaavio1 Kaavio2 Kaavio 3
Puisen seinälevyn kiinnittäminen
Tärkeää! Turvallisuussyistä rakennelma on kiinnitettävä kahteen
seinän pystytukeen, joiden välimatka on väh. 40.5 cm.
Etsi kaksi seinän pystytukea etsintälaitteen avulla telineen kiinnitystä
varten. Aseta levy seinää vasten ja varmista, että se on suorassa
viivaimen avulla. Merkitse kaksi kohtaa (kaksi pulttia kohti) seinään
siihen kohtaan, johon teline kiinnitetään. Irrota seinälevy ja poraa (4mm)
esireikä jokaiseen kohtaan sähköporan avulla.
1. Ota seinälevy yhdessä toisen henkilön kanssa ja kiinnitä se seinään
käyttämällä mukana tulevia pultteja ja kiinnitysrenkaita.
2. Älä kiristä pultteja liikaa, äläkä vapauta seinälevyä ennen kuin
ruuvit on kiinnitetty kunnolla.
Betoniseinälevyn kiinnittäminen
1. Aseta levy seinää vasten ja varmista, että se on suorassa
viivaimen avulla.
2. Merkitse toisen henkilön avustuksella neljä (4) kohtaa telineen
seinään kiinnitystä varten.
3. Aseta seinälevy sivuun ja poraa reikä jokaiseen kohtaan
käyttämällä 10 mm terää. Poista kaikki liiallinen pöly rei’istä.
4. Kiinnitä yksi betonikiinnike jokaiseen reikään. Voit tarvittaessa
käyttää vasaraa lyödäksesi kevyesti kiinnikkeet paikoilleen.
5. Ota seinälevy yhdessä toisen henkilön kanssa ja kiinnitä se
seinään käyttämällä mukana tulevia pultteja ja kiinnitysrenkaita.
6. Älä kiristä pultteja liikaa, äläkä vapauta seinälevyä ennen kuin
ruuvit on kiinnitetty kunnolla.
Lopullinen asentaminen ja säätö
Nosta näyttö varovasti seinätukeen toisen henkilön avulla. Älä päästä irti näytöstä ennen kuin
kiinnitysvarret ovat tarttuneet telineeseen kunnolla.
Huolto:
Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hankausaineita.
Takuu:
Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen
väärinkäytön takia.
Kaavio 4
Kaavio 5

19
Yleistä:
Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.
Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä
tuotemerkkejä ja niitä on käsiteltävä sellaisina.
Säilytä käyttöohjeet ja pakkaus myöhempää käyttötarvetta varten.
SVENSKA
MONTERINGSANVISNINGAR FÖR FAST PLATT VÄGGFÄSTE
Produkten är utvecklad för att hänga platt-TV som väger upp till 45 kg → TVS-HQ-TFSB01B, 55 kg →
TVS-HQ-TFSB02B, 65 kg → TVS-HQTFSB03B på en vertikal solid vägg.
Säkerhetsvarning: Kontrollera noga så att inga delar saknas eller är skadade. Använd aldrig defekta
delar. Felaktig installation kan leda till skada eller allvarlig skada.
OBS: De medföljande delarna är avsedda för montering på solid vägg. Om du är osäker på vilken
typ av vägg du har, rådfråga en yrkesman. Rådfråga din yrkesman för montering på andra typer av
väggar. De medföljande delarna är inte avsedda för stål.
Förbjuden montering: Montera inte på gipsvägg eller panelvägg.
Satsens delar
a x4 bx4 cx4
M 4x30 mm skruv M 4x12 mm skruv M 5x10 mm skruv
dx4 ex4 fx4
M 5x12 mm skruv M 5x30 mm skruv M 6x12 mm skruv
gx4 hx4 ix4
M 6x30 mm skruv M 8x25 mm skruv M 8x40 mm skruv
jx6 kx6 lx4
Betongfäste 6 mm bult Stor bricka
mx4 nx4 ox6
Liten bricka Mellanbricka Bultbricka
Fästa armarna på skärmen
Viktigt! Var extra försiktig under denna del av installationen. Undvik att placera skärmen nedåt
eftersom det kan repa bildskärmen.
OBS: Fästet levereras med ett urval bultar i olika dimensioner för att passa ett ertal skärmmodeller.
Alla delarna i satsen behövs inte för monteringen.
1. Avgör lämplig längd på bultarna genom att kontrollera på baksidan av skärmen.
A. Om skärmen har en plan baksida bör du använda de kortare bultarna i satsen.
B. Om din skärm har en välvd eller utstående baksida bör du använda de längre bultarna med
brickor.
2. Kontrollera korrekt diameter på bultarna genom att prova var och en. Använd inte våld för bultarna -
om det tar emot så avbryt omedelbart och använd i stället en bult med mindre diameter.
3. Fäst armarna på baksidan av skärmen med de bultar och brickor som passar.
A. Om du använder bultarna M4 eller M5 behöver du också brickor med små hål n. Om du
använder bultarna M6 eller M8 behöver du brickor med stora hål n.

20
B. Om du använder någon av de längre bultarna på en skärm med välvd eller utstående
baksida kommer du också att behöva en mellanbricka. Använd den lilla brickan för bultarna
M4 och M5 och den större för M6 och M8.
4. Se till att skruvarna sitter ordentligt men dra inte åt dem för hårt.
123
Diagram 1 Diagram 2 Diagram 3
Montera väggfästet i trä
Viktigt! För säkerhets skull ska fästet säkras i två träreglar med minst
40,5 cm mellan dem.
Använd en regelnnare, sök upp och markera två reglar där fästet
kan säkras. Placera väggfästet mot väggen och justera det med ett
vattenpass. Märk ut två platser (två per regel) på väggen där fästet ska
säkras. Ta bort väggfästet och borra ett 4 mm hål på varje plats.
1. Ta hjälp av ytterligare en person och sätt tillbaka väggfästet och
säkra det i väggen med medföljande bultar och brickor.
2. Dra inte åt skruvarna för hårt och släpp inte taget om väggfästet
innan alla skruvarna är säkrade.
Montera väggfästet i betong
1. Placera väggfästet mot väggen och justera det med ett
vattenpass.
2. Ta hjälp av ytterligare en person och markera fyra (4) platser för
att säkra fästet i väggen.
3. Placera väggfästet vid sidan och borra hål på de markerade
platserna med ett 10 mm betongborr. Rengör och rensa hålen
från borrdamm.
4. Sätt i ett betongfäste i varje hål. Knacka försiktigt in det med en
hammare om så behövs.
5. Ta hjälp av ytterligare en person och sätt tillbaka väggfästet och
säkra det i väggen med medföljande bultar och brickor.
6. Dra inte åt skruvarna för hårt och släpp inte taget om väggfästet
innan alla skruvarna är säkrade.
Slutmontering och justering
Ta hjälp av ytterligare en person och lyft försiktigt upp skärmen och placera den på väggfästet. Släpp
inte taget om skärmen innan fästarmarna har hakat i ordentligt i fästet.
Underhåll:
Rengör endast med torr trasa. Använd inga rengöringsmedel som innehåller lösningsmedel eller
slipmedel.
Garanti:
Ingen garanti gäller vid ändringar eller modieringar av produkten eller för skador som har uppstått på
grund av felaktig användning av denna produkt.
Diagram 4
Diagram 5
