HumanTechnik a-2653-0 User manual

DE
Funk-Rauchmelder
Bedienungsanleitung
EN
RF-Smoke detector
User manual
FR
Détecteur de fumée
Mode d’emploi


Inhalt
1. Allgemeine Informationen.......................................................4
2. Sicherheitshinweise................................................................5
3. Hinweis für Renovierungsarbeiten...........................................6
4. Verhalten im Brandfall.............................................................7
5. Eigenschaften des signolux-Funkrauchmelders......................8
6. Montageort- und Projektierung..............................................10
7. Installation des Rauchwarnmelders.......................................14
8. Diebstahl- und Entnahmeschutz (Zubehör)............................17
9. Betriebs- und Warnsignale....................................................20
10. Funktionen der Testtaste.......................................................21
11. Ein- und Ausschalten des Melders.........................................21
12. Wartung und Pflege...............................................................22
13. Hinweise für das signolux-Funkmodul...................................25
14. Entsorgungshinweis..............................................................26
15. TechnischeDaten..................................................................27
16. Batteriestandzeit...................................................................30
17. Bestelldaten..........................................................................30
DE

1. Allgemeine Informationen
Im Brandfall breitet sich tödlicher Rauch schnell und oft unbemerkt in
der gesamten Wohnung aus. Der signolux-Funk-Rauchwarnmelder warnt
frühzeitig vor den tödlichen Brandgasen.
Er basiert auf dem hervorragenden Genius plus X®von Hekatron, der mit
einem auf das signolux-Funksystem abgestimmten Sendemodul ausge-
stattet ist. Ein ausgelöster Alarm kann somit auf den Empfängergeräten
des signolux-Signalsystems wiedergegeben werden.
Dank der neuen Rauchwarnmeldertechnologie wird eine fehlalarmsi-
chere Raucherkennung bei Temperaturschwankungen erzielt. Dabei
passt sich der Melder automatisch auf normale Veränderungen seines
Umfeldes an und garantiert damit eine immer gleich bleibende Anspre-
chempfindlichkeit. Dieser Rauchmelder kann auch in schwierigen Um-
gebungsbedingungen wie z. B. frostfreien Kellern und Dachböden und in
Treppenhäusern zuverlässig Brandrauch detektieren.
Die Elektronik des Rauchwarnmelders ist so stromsparend ausgelegt,
dass mit einer Batterie eine typische Lebensdauer des Rauchwarnmel-
ders von 10 Jahren erreicht wird.
Humantechnik und Hekatron haften nicht für Aufwände und Kosten, wel-
che durch das Alarmieren einer hilfeleistenden Stelle, wie zum Beispiel
Wachdienst oder Feuerwehr, entstehen können.
4

2. Sicherheitshinweise
Rauchwarnmelder dienen der frühzeitigen Warnung von Personen
vor Brandrauch und Bränden, so dass diese dem Gefahrenereignis
angepasst reagieren können. Rauchwarnmelder können Brände
weder verhindern noch löschen.
Dieser Rauchwarnmelder reagiert frühzeitig und zuverlässig auf Schwel-
brände und auf offene Brände mit Rauchentwicklung. Detektiert der Melder
Rauch, signalisiert er dies akustisch durch einen lauten Alarmton und
optisch in Form einer blinkenden roten Anzeige und durch eine Signal-
auslösung über das signolux-Sendemodul.
Achten Sie darauf, dass die Rauchwarnmelder in ausreichender Stück-
zahl eingesetzt werden. Nur so kann eine komplette Überwachung erfol-
gen und maximale Sicherheit erreicht werden (siehe Seite 11).
Der Rauchwarnmelder darf nicht überstrichen und die Raucheintrittsöff-
nungen dürfen nicht abgeklebt werden.
Die richtige Montage des Rauchwarnmelders und die Einhaltung der
Wartungs- und Pflegehinweise sind für den reibungslosen Betrieb des
Rauchwarnmelders erforderlich. Humantechnik empfiehlt Planung, Ein-
bau, Inbetriebnahme und Wartung gemäß der DIN EN 14676.
Lesen Sie vor der Montage und Inbetriebnahme des Rauchwarnmelders
diese Montageanleitung vollständig durch und bewahren Sie diese auf.
5
DE

6
3. Hinweis für Renovierungsarbeiten
Montieren Sie den Rauchwarnmelder erst nach Abschluss aller Arbeiten
(Umbau, Renovierung, usw.).
Sind Rauchwarnmelder vor Beginn der Arbeiten bereits installiert wor-
den, müssen sie entweder entfernt oder abgedeckt werden.
Die demontierten Rauchwarnmelder müssen während der Arbeit vor
Staub oder ähnlichem geschützt werden (z.B.: in Plastiktüte aufbewah-
ren).
Wichtig:
Nach Abschluss aller Arbeiten müssen die Rauchwarnmelder
wieder montiert bzw. die Abdeckung entfernt werden. Ein nicht
montierter oder noch abgedeckter Rauchwarnmelder kann seine
Funktion nicht erfüllen und ist somit wirkungslos.
Der Einsatz der Rauchwarnmelder in Umgebungen mit hohem Staub-
und Schmutzaufkommen kann die Lebenserwartung der Melder auf-
grund der schnelleren Verschmutzung einschränken.

7
DE
4. Verhalten im Brandfall
1. Menschen retten
Warnen Sie Ihre Mitbewohner
Verlassen Sie sofort den Raum/das Gebäude und schlie-
ßen Sie auf ihrem Weg nach draußen alle Türen, um eine
schnelle Rauch- und Brandausbreitung zu verhindern.
Halten Sie sich bei dichtem Rauch nahe dem Boden auf.
Kontrollieren Sie ob alle Personen den Raum/das Ge-
bäude verlassen haben. Sollten Sie aus irgendeinem
Grund den Raum/das Gebäude nicht verlassen können, so
schließen Sie alle Türen, dichten alle Ritzen und Schlitze ab
und machen Sie am Fenster auf sich aufmerksam.
2. Feuerwehr rufen
Rufen Sie die Feuerwehr erst, wenn Sie sich in Sicher-
heit befinden.
3. Feuer löschen
Bekämpfen Sie den Brand nur dann selbst, wenn Sie
sich nicht in Gefahr bringen.

5. Eigenschaften des signolux-Funkrauchmelders
Automatische Betriebsbereitschaft
Nach dem Eindrehen in den Sockel geht der Rauchwarnmelder auto-
matisch in Betrieb.
Alarmspeicher
Hatte der Rauchwarnmelder einen Alarm, wird dieser über die LED op-
tisch angezeigt. Die Signalisierung kann mittels Tastendruck zurückge-
setzt werden.
Schlafzimmertauglich
Automatische Abschaltung der LED sowie Unterdrückung von Statusmel-
dungen von 21:00 bis 7:00 Uhr MEZ*, welche den Betrieb des Rauch-
warnmelders nicht beeinträchtigen, um so die Nachtruhe nicht zu stören.
Verschmutzungskompensation
Der Melder regelt sein Grundsignal entsprechend seines Verschmutzungs-
grades nach und erreicht so eine höhere Standzeit als Rauchwarnmel-
der ohne Kompensation. Sollte durch die Nachregelung die maximale
Verschmutzungsstufe erreicht werden, wird dies durch eine Störung
signalisiert.
8

9
DE
Verschmutzungsprognose
Der Rauchwarnmelder errechnet aus zurückliegenden Verschmutzun-
gen, wie lange er bei gleichbleibenden Umgebungsbedingungen noch
sicher betrieben werden kann.
Stummschaltung
Bei einem Alarm kann die Hupe des Rauchwarnmelders durch Druck
auf den Prüftaster, oder durch kurzes rausdrehen aus dem Sockel für
10 Minuten stumm geschaltet werden. Sobald der Melder keinen Rauch
mehr detektiert, geht er wieder in den Normalbetrieb über.
Zeitverzögerte Abschaltung
5 Minuten nach dem Herausdrehen des Rauchwarnmelders aus dem
Sockel wird dieser automatisch ausgeschaltet. Somit bleibt genügend
Zeit, den Rauchwarnmelder auch außerhalb des Sockels zu testen.
Smartsonic
Datenübertragung zur Genius Home App und Genius Pro App.
Bei der akustischen Übertragung werden alle relevanten Daten des
Rauchmelders übermittelt.
* Mitteleuropäische Winterzeit

10
6. Montageort und Projektierung
Für die Mindestausstattung montieren Sie in jedes Schlaf- und Kinder-
zimmer sowie in den Fluren mindestens einen Rauchwarnmelder.
Länderspezifische Richtlinien sind zu beachten!
Für die optimale Ausstattung montieren Sie in alle Zimmer und Flure
mindestens einen Rauchwarnmelder.
Montieren Sie die Rauchwarnmelder so, dass Brandrauch den Melder
ungehindert erreichen und so eine frühzeitige Detektion erfolgen kann.
Hinweis: Beachten Sie, dass Wohnzimmer oftmals auch als Schlaf-
räume genutzt werden und auch mit Rauchwarnmeldern überwacht
werden sollten.
Mindestausstattung
Optimale Ausstattung

11
DE
Der Rauchwarnmelder überwacht eine Fläche von 60 m² bei einer
Raumhöhe von max. 6 m. Gemäß Anwendungsnorm DIN 14676 müssen
Rauchwarnmelder an der Decke, vorzugsweise in Raummitte in einem
Mindestabstand von 0,5 m zu allen Einrichtungsgegenständen (Lampen,
Klimageräte usw.) montiert werden.
Wird der Melder in einem Dachspitz montiert, so muss er bei einer
Dachneigung
-
-
Rauchwarnmelder dürfen nicht im Freien eingesetzt werden.
von bis zu 20° wie bei einer horizontalen Decke behandelt werden
von mehr als 20° mindestens 0,5 m bis maximal 1 m von der Decken-
spitze entfernt an die Decke/das Dach montiert werden.

12
6.1 Anordnung von Rauchwarnmeldern in Fluren und
und in Räumen mit besonderen Raumgeometrien
In Räumen und Fluren mit einer Breite von < 1m ist der Rauchwarnmel-
der mittig an der Decke zwischen den Wänden zu montieren.
In Fluren und Gängen mit einer max. Breite von 3 m, darf der Abstand
zwischen zwei Rauchmeldern max. 15 m betragen. Der Abstand zur
Stirnseite eines Flures darf nicht mehr als 7,5 m betragen.
geradliniger Flur oder Gang rechtwinkliger Flur oder Gang
in großen Fluren und Gängen in Eckbereichen
Wand
Wand
Wand
Wand

13
DE
6.2 Montage von Rauchwarnmeldern bei besonderen
Einbaubedingungen
Unter folgenden Einbaubedingungen dürfen die Rauchwarnmelder
seitlich, an der längeren Wand des Raumes, möglichst mittig mon-
tiert werden:
-
-

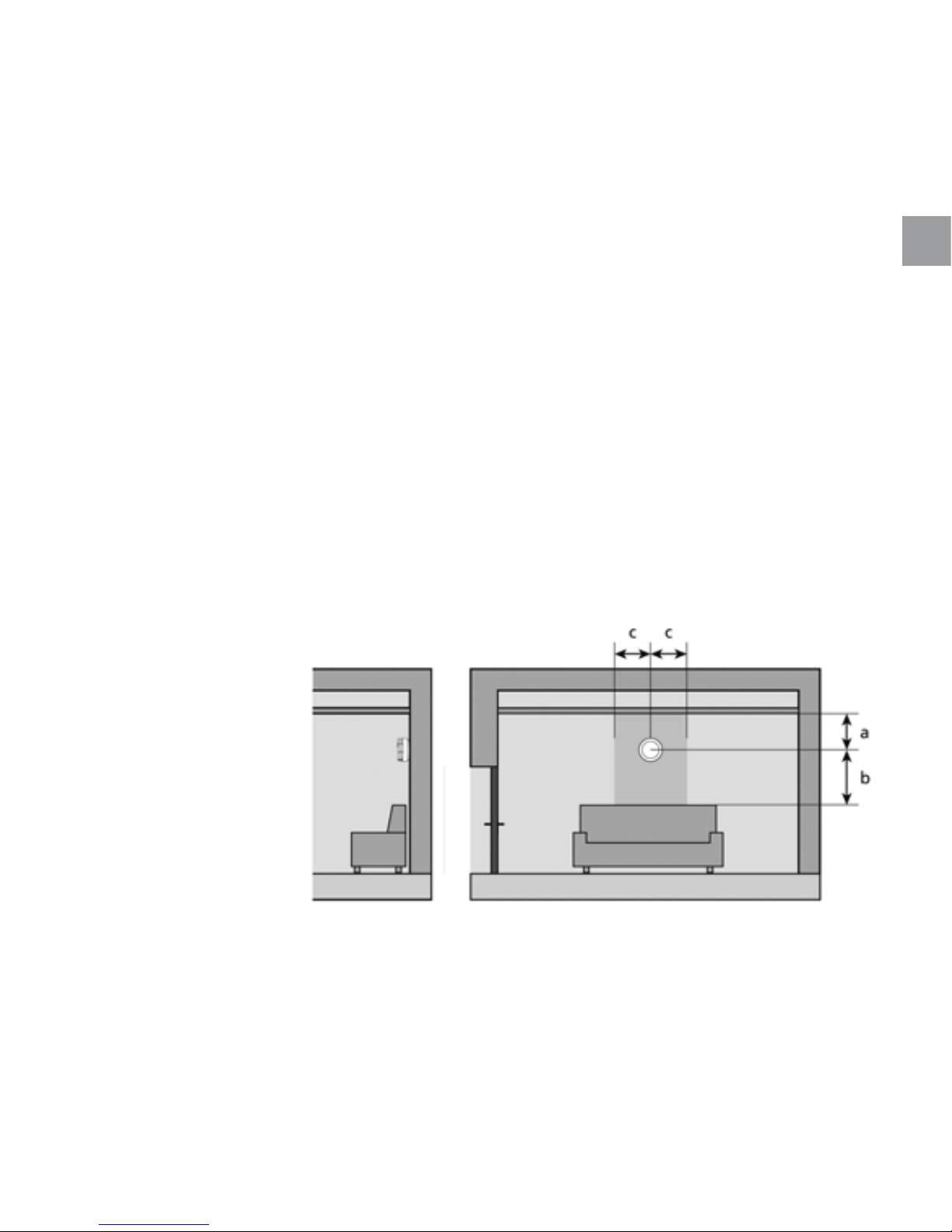

Wandmontage eines Rauchwarnmelders
Wenn die Deckenmontage nicht möglich ist z.B. bei Textildecken, Decken-
heizung oder Decken mit nicht ausreichender Festigkeit
Wenn auf Grund der Deckenmontage mit einer erhöhten Anzahl von
Täuschungsalarmen zu rechnen ist. Dies gilt jedoch nur für Räume und
Flure von ≤ 6 m² oder Küchen, die als Fluchtweg dienen.
Abstand zur Decke:
a = 0,3 m - 0,5 m
Abstand Unterhalb:
b = 1 m
Seitlicher Mindest-
abstand:
c > 0,5 m

14
7. Installation des Rauchwarnmelders
Humantechnik empfiehlt für eine sichere und dauerhafte Verbindung die
Schraub/Dübel-Montage.
Schraub/Dübel-Montage:
Verwenden Sie für die Montage des Rauchwarnmelders das mitgelieferte
Befestigungsmaterial.Werden andere Schrauben eingesetzt, dürfen diese
nicht mehr als 5 mm in den Sockel hineinragen.
Wir empfehlen die Verwendung einer Linsenschraube DIN ISO 7049,
Kreuzschlitz H, Form C, 3,5 x 25 mm. Die Montagefläche muss eben sein!
Befestigung mit Klebepad:
Zur Klebepadmontage darf nur das Original-Klebepad verwendet wer-
den. Dieses muss separat bestellt werden (siehe Punkt 17 Bestell-
daten). Oberflächen auf denen das Klebepad montiert werden soll,
müssen glatt, eben, unbeschädigt, sauber und frei von Staub, Fett und
Lösemitteln sein. Das Klebepad darf nicht auf porösen Oberflächen z.B.
Gips, Emulsionsfarbe, Sperrholz, Span- und Hartfaserplatten, kreidenen
oder losen Anstrichen, bröselndem Putz oder verschmutzten Oberflä-
chen eingesetzt werden.
Klebepads können nach der Demontage Rückstände hinter-
lassen! Die Verwendung des Klebepads erfolgt immer auf
eigene Verantwortung.
Beachten Sie bei der Verwendung des Klebepads dessen Montageanleitung.

15
1. Die Stelle für das Loch an der Decke anzeichnen und das Loch bohren.
2. Den Dübel in das Loch stecken.
3. Die Schutzfolie vom Fixierpad* entfernen.
4. Den Sockel leicht an die Decke schrauben, den Sockel an die Decke
drücken und dann die Schraube anziehen.
5. Den Melder auf den Sockel setzen. (Die Testtaste des Rauchwarnmelders
muss mit der Kennzeichnung im Sockel übereinstimmen)
6. Den Melder im Uhrzeigersinn drehen bis der Sockel im Rauchwarnmelder
versinkt und am Ende einrastet. Nach dem Eindrehen des Melders in den
Sockel geht er automatisch in Betrieb und führt einen Funktionstest durch.
* Das Fixierpad hat ausschließlich die Funktion eines Verdrehschutzes beim
Einsetzen/Entnehmen des Rauchwarnmelders.
Für die Klebemontage muss das Original-Klebepad separat dazubestellt
werden (siehe Punkt 17 Bestelldaten).
DE
Einlochmontage

16
1. Die Stelle für die Löcher an der Decke anzeichnen und bohren.
2. Die Dübel in die Löcher stecken.
3. Den Sockel an die Decke halten.
4. Den Sockel an die Decke schrauben.
5. Den Melder auf den Sockel setzen. (Die Testtaste des Rauchwarnmelders
muss mit der Kennzeichnung im Sockel übereinstimmen)
6. Den Melder im Uhrzeigersinn drehen bis der Sockel im Rauchwarnmelder
versinkt und am Ende einrastet. Nach dem Eindrehen des Melders in den
Sockel geht er automatisch in Betrieb und führt einen Funktionstest durch.
Zweilochmontage

17
8. Diebstahl- und Entnahmeschutz (Zubehör)
Zur Sicherung des Rauchwarnmelders gegen die Entnahme durch
Unbefugte kann ein Entnahmeschutz in Form einer Plombe an Melder
und Sockel angebracht werden.
Die Plombe wird am Melder in der Gehäusewandöffnung befestigt.
Plomben müssen separat zum Melder bestellt werden
(siehe Punkt 17 Bestelldaten).
1.
2.
Brechen Sie die vorgesehene Stelle im
Sockel aus und drehen Sie den Rauch-
warnmelder in den Sockel.
In die entstandene Öffnung stecken Sie nun
die Plombe.
DE
Sollbruchstelle

18

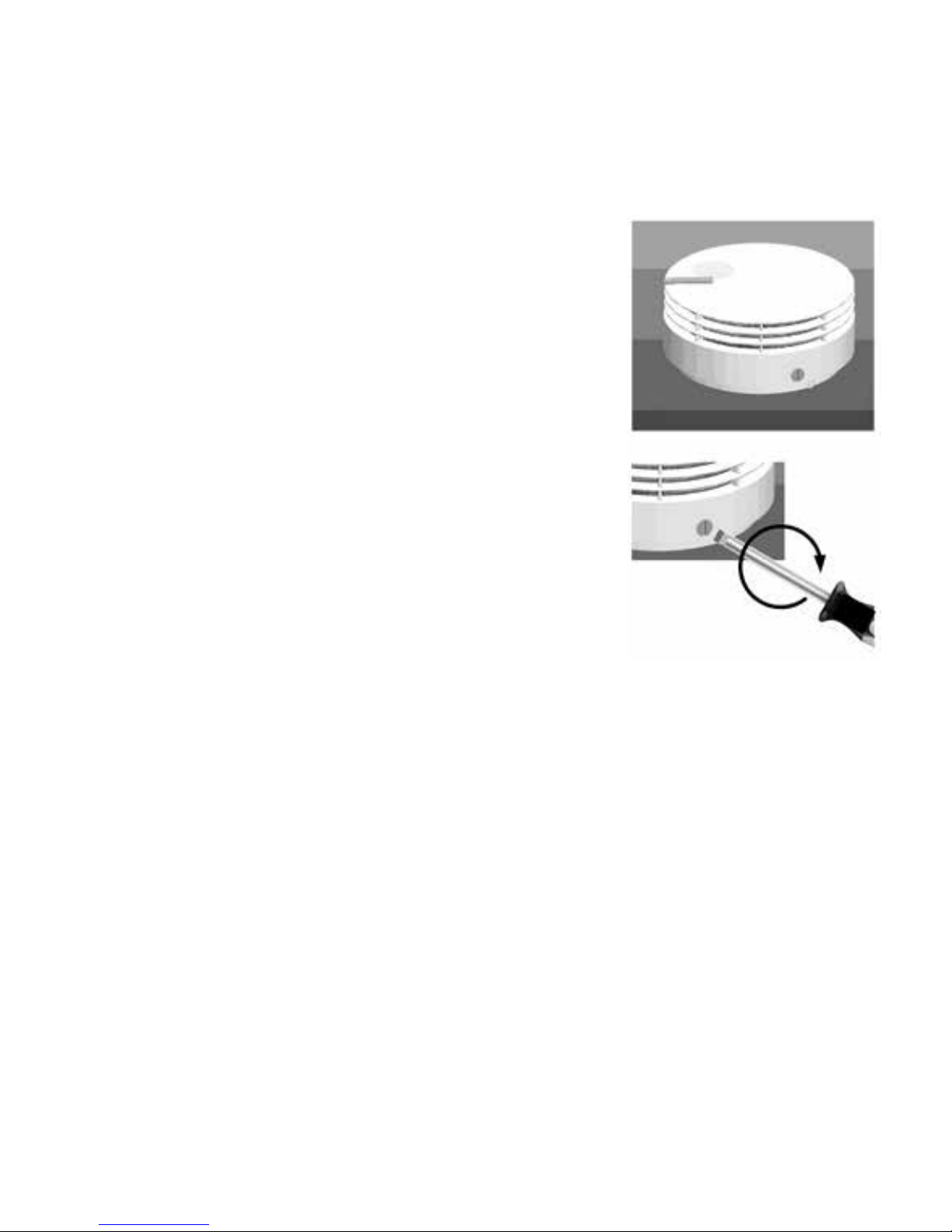

Nach dem Anbringen der Plombe muss die
Öffnung komplett verschlossen sein.
Um die Plombe wieder zu entfernen,
drehen Sie sie mit einem Schraubendreher
um 90°.
Dadurch schert der Kopf der Plombe ab
und Sie können den Melder wie gewohnt
aus dem Sockel drehen.
3.
4.

19
9. Betriebs- und Warnsignale (Standalone-Betrieb)
1) Mitteleuropäische Normalzeit (Winterzeit)
2) Hinweis: Mittels Genius Home und Genius Pro App kann der jeweilige Zustand des
Rauchwarnmelders interpretiert und dargestellt werden.
DE
Alternierender,
lauter Alarmton
Aus
Aus
1x alle 48 Sek.
kurzer Signalton
1x alle 48 Sek.
kurzer Signalton
Aus
Aus
Blinkt rot jede
Sekunde
Rauch wurde
detektiert
Gebäude verlassen (s. Punkt 4
„Verhalten im Brandfall“)
Doppelblinken grün
alle 48 Sek.
Blinkt grün alle
48 Sek. (Nachts aus)
Blinkt orange alle
8 Sek. (Nachts aus)
Blinkt rot alle 8 Sek.
(Nachts aus)
Blinkt orange alle
48 Sek. (Nachts aus)
Blinkt rot alle
48 Sek. (Nachts aus)
Alarmspeicher,
dieser Rauchwarn-
melder hatte einen
Brandalarm.
Umgebung nach möglichen
Rauchursachen absuchen.
Alarmspeicher durch Drücken
der Testtaste zurücksetzen.
Normalbetrieb
Ende Lebens-
zyklus
Fehler wurde
erkannt
Ende Lebens-
zyklus
Fehler wurde
erkannt
Gerät ersetzen. Stumm-
schaltung durch Drücken der
Testtaste. 2)
Gerät ersetzen. Stumm-
schaltung durch Drücken der
Testtaste. 2)
Gerät ersetzen
Gerät ersetzen
Signalisierung am Tag nach Stummschaltung für 24 Stunden
Signalisierung Tagbetrieb 7 Uhr bis 21 Uhr MEZ 1)
Brandalarm
Hupe Testtaste Ursache Was ist zu tun

20
10. Funktionen der Testaste
Über den Testtaste werden die jeweiligen Funktionen am Rauchwarn-
melder ausgelöst bzw. stumm geschaltet.
Durch kurzes Drücken auf die Testtaste können Sie:
- im Normalbetrieb die Funktionsprüfung starten,
- eine Störung stumm schalten,
- einen Alarm stumm schalten,
- den Alarmspeicher löschen.
- die Übertragung zu den signolux-Empfängern überprüfen.

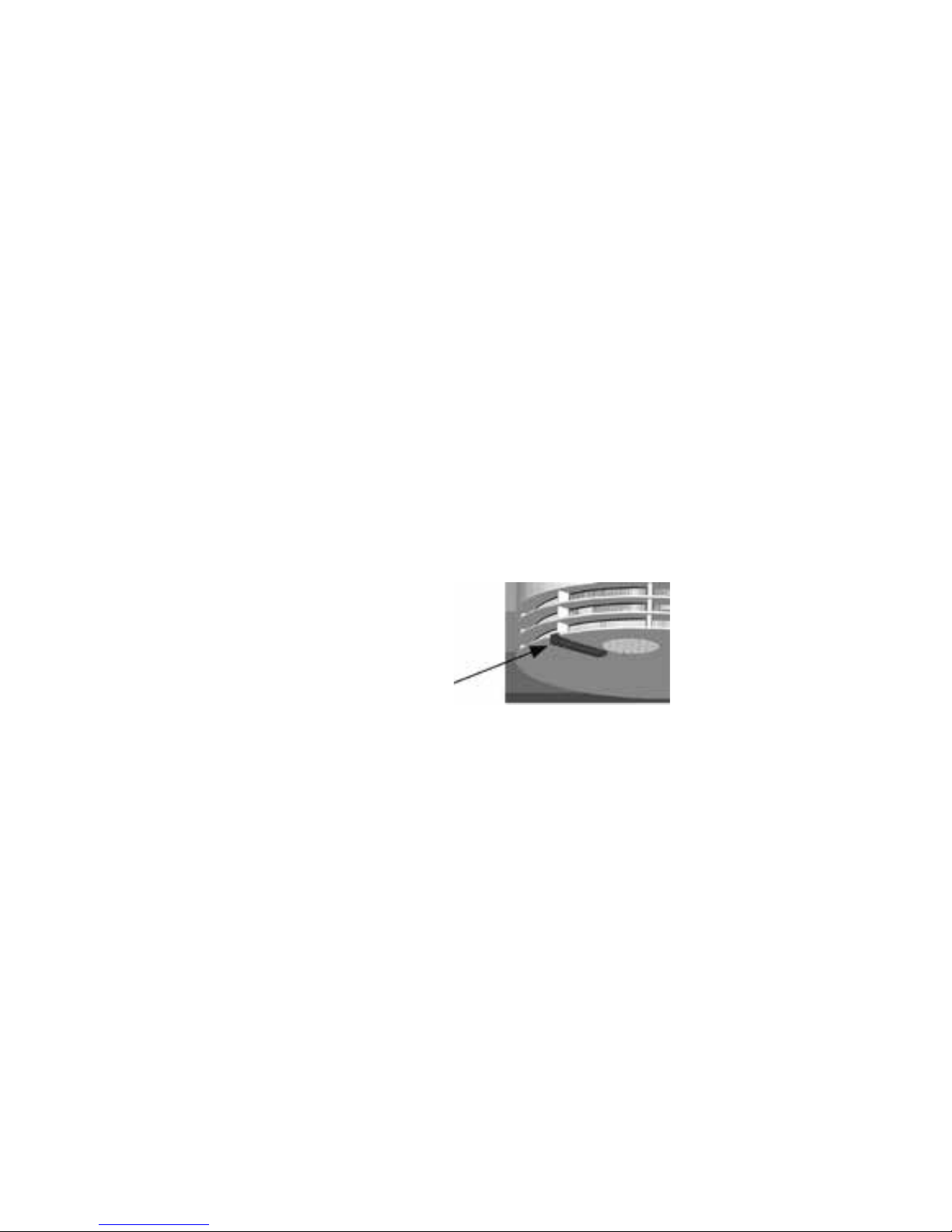

Testtaste
Durch längeres Drücken (mind. 3 Sekunden) der Testtaste können Sie
die Smartsonic-Datenübertragung an die Genius Pro App starten.
Table of contents
Languages:
Other HumanTechnik Smoke Alarm manuals
