NMEA 2000® STARTER KIT Installation Guide
Overview
Use the NMEA 2000® Starter Kit to build your NMEA 2000 backbone and connect your Humminbird® control head with one or more NMEA
2000 devices. The kit includes the following:
Δ1 Power-T with power cable
Δ1 Data-T connector (Dual Starter kit includes 2)
Δ1 Drop cable (Dual Starter kit includes 2)
Δ2 Network terminators
We encourage you to consult with a NMEA 2000 trained professional before installation. You can learn more about installing NMEA 2000
networks by visiting the National Marine Electronics Association (NMEA) Web site at www.nmea.org.
Technical Support: Contact Humm inbird Technical Support at 1-800-633-1468 or visit our Web site at humminbird.com.
NOTE: Product specifications and features are subject to change without notice.
1|Building the Network
1. Turn off the power for the control head and each accessory.
WARNING! Turn off power for all related equipment before you start the installation.
2. Connect a Data-T connector to the Power-T connector. Hand-tighten the screw nut to secure the connection.
3. Plug the male end of the drop cable to the bottom of the Data-T connector. Plug the female end of the drop cable to the NMEA 2000 device.
Only NMEA 2000 devices/sensors should be connected to the bottom of the Data-T or drop cable. The connectors at the top of the
Data-T are used to connect to the Power-T, other Data-T connectors, backbone extension cables and network terminators.
4. Optional: Plug in additional Data-T connectors and drop cables to your network.
5. Connect a network terminator at each end of your network backbone.

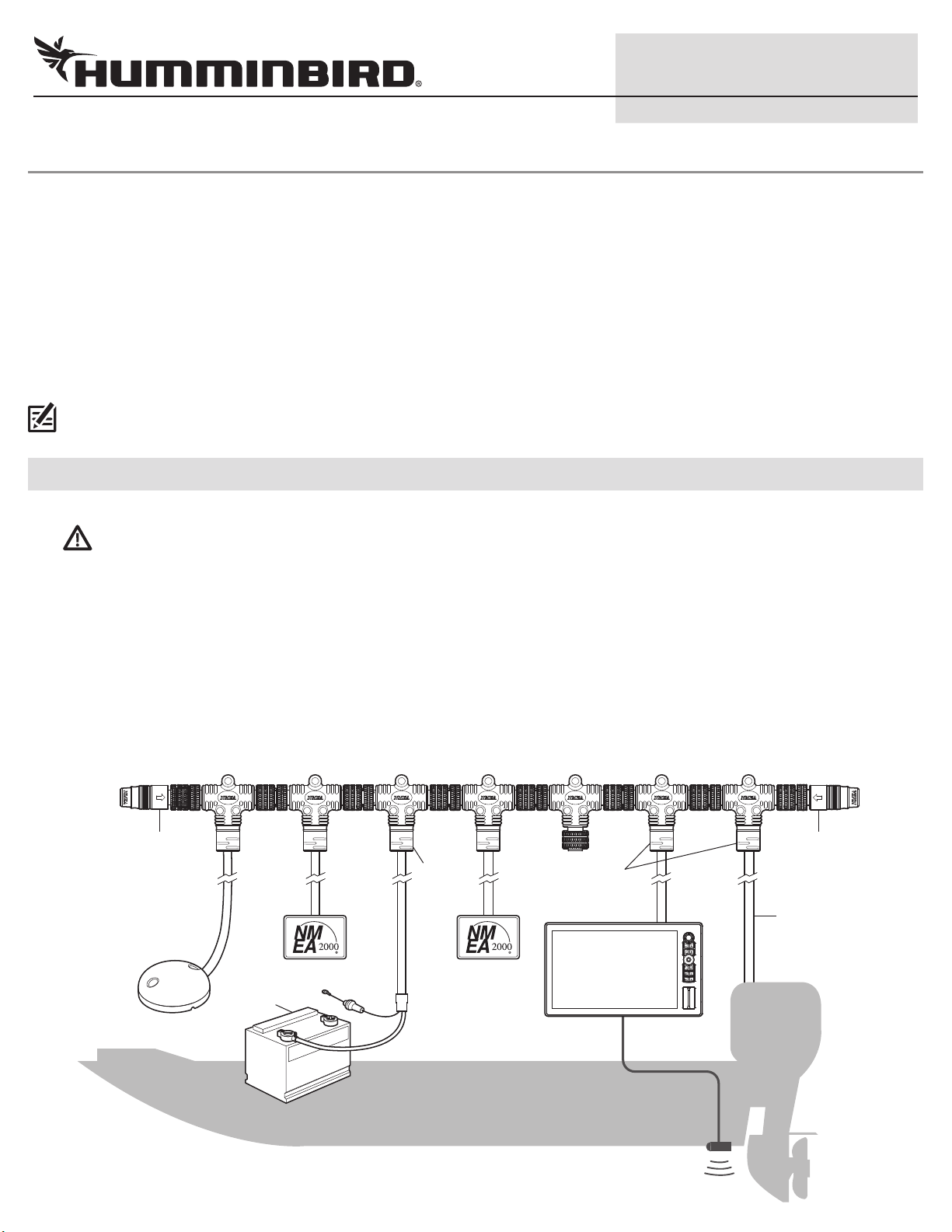

Sample NMEA 2000 Backbone
Data-T
Power-T
network
terminator
network
terminator
drop cable
12 volt
battery

2
532775-1_A
NMEA 2000® STARTER KIT Installation Guide
2| Connecting to Your Control Head
1. Connect one of the drop cables to the NMEA 2000 port on your control head. Hand-tighten the
screw nut to secure the connection.
NOTE: HELIX G4N units require a QD adapter cable.
3| Connecting to Power
The Power-T supports a 4 amp backbone with a single direction power feed.
1. Install an inline fuse holder and a 5 Amp fuse (not included) to the power cable. Attach the black
ground wire and bare shield-drain wire to negative (-) and the red wire to positive (+) 12 VDC
power.
NOTE: Humminbird is not responsible for over-voltage or over-current failures.
CAUTION! Humminbird does not recommend connecting to a battery without a fuse and a
switch.
© 2020 Johnson Outdoors Marine Electronics, Inc. All rights reserved.
screw nut
port
cover
Connecting the Drop Cable
to the NMEA 2000 Port
(magnified view)

3
532775-1_A
Guide d’installation du KIT DE DÉMARRAGE NMEA 2000
Survol
Utilisez le kit de démarrage NMEA 2000® pour construire votre dorsale NMEA 2000 et connectez votre tête de commande Humminbird® à un
ou plusieurs appareils NMEA 2000. Le kit comprend les éléments suivants:
Δ1 Power-T avec câble d’alimentation
Δ1 connecteur Data-T (le kit de démarrage double comprend 2)
Δ1 câble de dérivation (le kit de démarrage double comprend 2)
Δ2 Terminateurs de réseau
Nous vous encourageons à consulter un professionnel qualifié NMEA 2000 avant l’installation. Pour en savoir plus sur l’installation des réseaux
NMEA 2000, visitez le site Web de la National Marine Electronics Association (NMEA) à l’adresse www.nmea.org.
Support technique : Communiquez avec le support technique Humminbird au 1-800-633-1468 ou rendez-vous sur notre site Web
humminbird.com.
REMARQUE : Les caractéristiques et les spécifications de ce produit peuvent être modifiées sans préavis.
1|Construire le réseau
1. Mettez la tête de commande et chaque accessoire hors tension..
AVERTISSEMENT ! Coupez l’alimentation de tous les équipements associés avant de commencer l’installation.
2. Connectez un connecteur Data-T au connecteur Power-T. Serrez à la main l’écrou de vis pour sécuriser la connexion.
3. Branchez l’extrémité mâle du câble de dérivation au bas du connecteur Data-T. Branchez l’extrémité femelle du câble de dérivation sur le
périphérique NMEA 2000.
Seuls les appareils / capteurs NMEA 2000 doivent être connectés au bas du câble Data-T ou de dérivation. Les connecteurs en haut du Data-T
sont utilisés pour se connecter au Power-T, à d’autres connecteurs Data-T, aux câbles d’extension de dorsale et aux terminateurs de réseau.
4. Optionnel : Branchez des connecteurs Data-T supplémentaires et branchez les câbles à votre réseau.
5. Connectez un terminateur de réseau à chaque extrémité de votre dorsale de réseau.
Exemple de backbone NMEA 2000
Data-T
Power-T
terminateur
de réseau
terminateur
de réseau
câble de
dérivation
batterie
12 volts

4
532775-1_A
Guide d’installation du KIT DE DÉMARRAGE NMEA 2000
2| Connexion à votre tête de commande
1. Connectez l’un des câbles de dérivation au port NMEA 2000 de votre tête de commande. Serrez
à la main l’écrou de vis pour sécuriser la connexion.
REMARQUE : Les unités HELIX G4N nécessitent un câble adaptateur QD.
3| Acheminement du câble
Le Power-T prend en charge une dorsale de 4 ampères avec une alimentation unidirectionnelle.
1. Installez un porte-fusible en ligne et un fusible de 5 A (non inclus) sur le câble d’alimentation.
Fixez le noir le fil de terre et le fil de blindage-drain nu au négatif (-) et le fil rouge à l’alimentation
positive (+) 12 V CC.
REMARQUE : Humminbird n’est pas responsable des pannes de surtension ou de surintensité.
MISE EN GARDE ! Humminbird ne recommande pas de brancher une batterie sans utiliser un
fusible ou un interrupteur.
© 2020 Johnson Outdoors Marine Electronics, Inc. Tous les droits sont réservés.
écrou
cache-port
Connexion du câble de
dérivation au port NMEA 2000
(vue agrandie)
