1. Sicherheitshinweise
Allgemeine Hinweise:
Lesen Sie die Betriebsanleitung sorgfältig.
Machen Sie sich mit den Stellteilen und dem
richtigen Gebrauch des Gerätes vertraut.
Erlauben Sie niemals Kindern oder anderen
Personen, die die Betriebsanweisung nicht ken-
nen, die Maschine zu benutzen. Örtliche Be-
stimmungen können das Mindestalter des
Benutzers festlegen.
Arbeiten Sie niemals, während Personen, be-
sonders Kinder oder Tiere in der Naehe sind.
Denken Sie daran, dass die Bedienungsperson
oder der Benutzer für Unfälle mit anderen Per-
sonen oder Schäden an deren Eigentum verant-
wortlich ist.
Vorbereitende Maßnahmen:
Während des Arbeitens sind immer festes
Schuhwerk und lange Hosen zu tragen. Betrei-
ben Sie die Maschine nicht barfüßig oder in
leichten Sandalen.
überprüfen Sie vollständig das Gelände, auf dem
das Gerät eingesetzt wird, und entfernen Sie alle
Gegenstände, die von der Maschine herausge-
worfen werden können.
Warnung! – Benzin ist hochgradig entflammbar!
Bewahren Sie Benzin nur in den dafür vorge-
sehenen Behältern auf.
Tanken Sie nur im Freien und rauchen Sie
während des Einfüllvorganges nicht.
Benzin ist vor dem Starten des Motors einzufül-
len. Während der Motor läuft oder bei heißem
Motor darf der Tankverschluss nicht geöffnet oder
Benzin nachgefüllt werden.
Falls Benzin übergelaufen ist, darf kein Versuch
unternommen werden den Motor zu starten. Statt
dessen ist das Gerät von der benzinverschmutz-
ten Fläche zu entfernen. Jeglicher Zündversuch
ist zu vermeiden, bis sich die Benzindämpfe ver-
flüchtigt haben.
Aus Sicherheitsgründen sind Benzintank und
Tankverschluss(regelmäßig) auszutauschen
Tauschen Sie beschädigte Auspufftöpfe aus.
Vor Gebrauch ist immer durch Sichtkontrolle zu
prüfen, ob die Werkzeuge nicht abgenutzt oder
beschädigt sind.Zur Vermeidung einer Unwucht
dürfen abgenutzte oder beschädigte Teile und
Befestigungsbolzen nur satzweise ausgetauscht
werden.
Handhabung:
Der Motor darf nicht in geschlossenen Räumen
laufen, in denen sich gefährliches Kohlenmon-
oxyd sammeln kann
Arbeiten Sie nur bei Tageslicht oder guter
Beleuchtung.
Achten Sie immer auf einen guten Stand an
Hängen.
Führen sie das Gerät nur im Schritttempo.
Bei Maschinen auf Rädern: Arbeiten Sie quer
zum Hang, niemals hangauf oder abwärts.
Seien Sie besonders vorsichtig, wenn Sie die
Fahrtrichtung am Hang ändern.
Seien sie besonders vorsichtig, wenn Sie die
Maschine wenden oder zu sich heranziehen.
Ändern Sie nicht die Grundeinstellung des
Motors oder überdrehen Sie ihn nicht.
Starten Sie den Motor vorsichtig entsprechend
den Herstellerangaben und achten Sie auf aus-
reichenden Abstand der Füße zu dem(den)
Werkzeug(en).
Führen Sie niemals Hände oder Füße an oder
unter sich drehende Teile.
Heben oder tragen Sie niemals eine Maschine
mit laufendem Motor.
Der Motor ist abzustellen.
- wann immer sie die Maschine verlassen;
- bevor sie nachtanken;
- beim Nachlaufen des Motors ist die Drossel-
klappe zu schließen.
Falls die Maschine einen Benzinabsperrhahn
besitzt, ist dieser nach dem Arbeiten zu
schließen.
Aus Sicherheitsgründen darf die Motordrehzahl
die Angabe am Leistungsschild nicht überstei-
gen.
Motor vorsichtig und entsprechend der Bedien-
ungsanleitung starten. Bei laufenden Motor unter
keinen Umständen an die sich bewegenden
Teilen kommen.
Wartung und Lagerung:
Achten Sie stets darauf, dass alle Muttern,
Bolzen und Schrauben fest angezogen sind, da-
mit sich das Gerät in einem sicheren Betriebs-
zustand befindet;
Bewahren Sie niemals das Gerät mit Benzin im
Tank innerhalb eines Gebäudes auf, in dem mög-
licherweise Benzindämpfe mit offenem Feuer
oder Funken in Berührung kommen oder sich
entzünden können;
Lassen Sie den Motor abkühlen, bevor Sie das
Gerät in geschlossenen Räumen abstellen;
Um Brandgefahr zu vermeiden, halten Sie Motor
und Auspuff frei von pflanzlichem Material oder
austretenden Fett(Öl);
Ersetzen Sie aus Sicherheitsgründen abgenutzte
oder beschädigte Teile;
Falls der Tank zu entleeren ist, sollte dies im
Freien erfolgen.
7
D
Anleitung BMH 41 Hurricane 12.11.2003 14:50 Uhr Seite 7

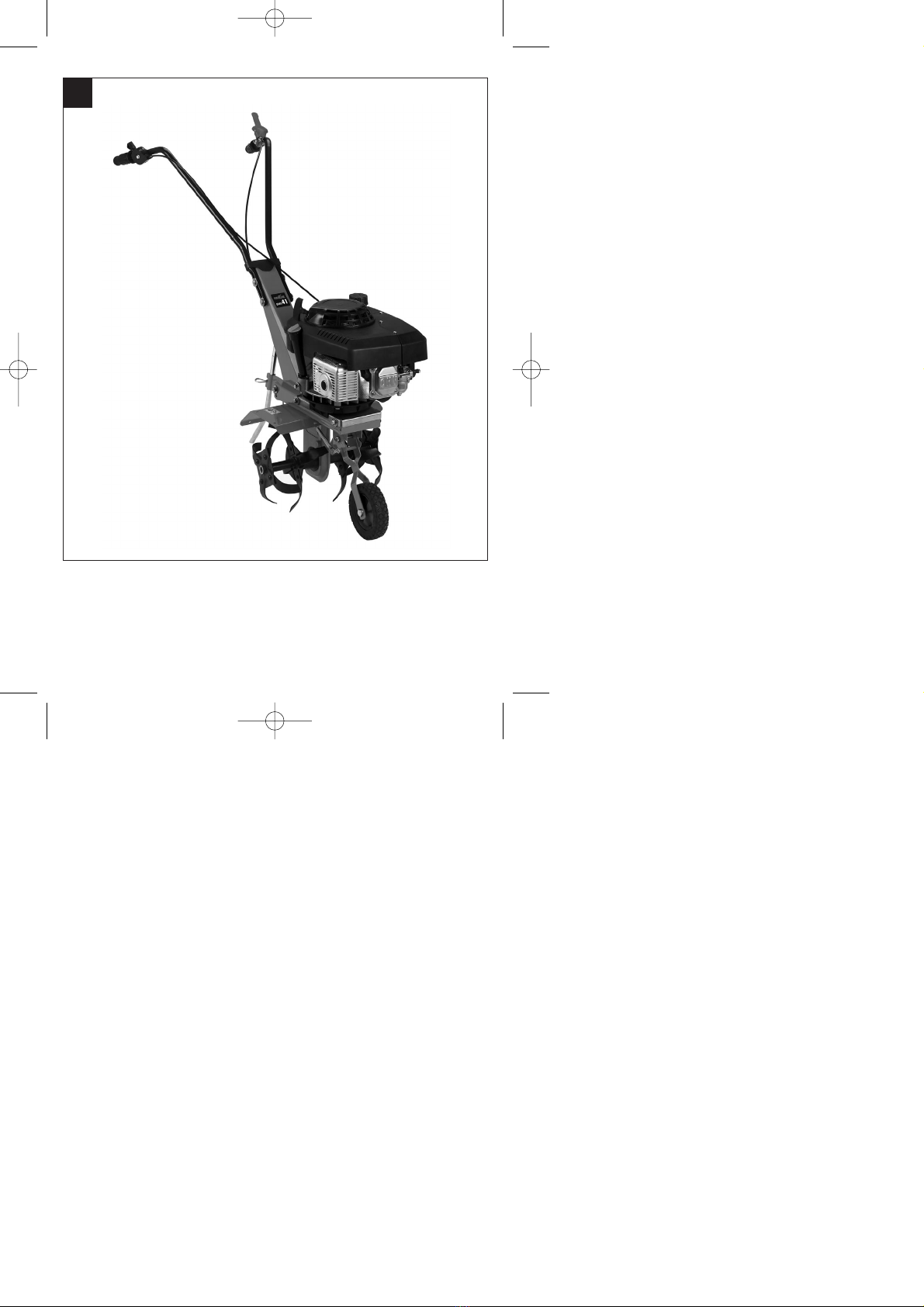

2. Gerätebeschreibung (Bild 1, 1b)
1 Antriebsaggregat kompl.
2 Griffkonsole
3 Fahrbügel - Kupplungsgriff
4 Fahrbügel - Starterhebel
5 Tiefenanschlag
6 Sicherungssplint
3. Erklärung Piktogramme
1. Achtung rotierendes Werkzeug!
2. Achtung Bedienungsanleitung lesen!
4. Technische Daten
Motor 4-Takt
Motorleistung 3 kW / 4,1 PS
Arbeitsbreite 36 cm
Hackmeser Satz/Ø 2 Satz L+R / 26 cm
Vorwärtsgang 1
Startsystem Reversierstarteinrichtung
Kraftstoff Normalbenzin bleifrei
Motoröl ca 0,6 Ltr
5. Zusammenbau der Motorhacke
Befestigen Sie nach (Bild 3) die Griffkonsole (2).
Der Bowdenzug (B) für die Kupplung wird dabei
oben an der Konsolenrückseite herausgeführt
(Bild 4). Die Griffkonsole (Bild 9) kann an den
Schrauben (A) höhenverstellt werden.
Zum besseren Halt stecken Sie gleich den
Tiefenanschlag (5) ein und sichern diesen mit
Splint (6) (Bild 11).
Den Bowdenzug (B) am Griffhebel (I) in die
obere Bohrung einhängen Bild 7.
Die Sechskantmutter (G) von der Bowdenzug-
einstellschraube abdrehen und die Einstell-
schraube in den Führungslappen (H) einstecken
und mit Sechskantmutter (G) festschrauben.
(Bild 8) Die Einstellschraube sollte im hinteren
Bereich vom Gewinde sein, bis max. in der
Mitte. Wenn nun bei laufenden Motor der Kupp-
lungshebel (I) ganz nach unten gedrückt wird,
müssen die Hackmesser drehen. Drehen die
Hackmesser nicht richtig; das bedeutet der
Motoraufsatz wird nicht fest genug gegen den
Keilriemen gespannt, so kann die Einstell-
schraube (X) in Pfeilrichtung weiter herausge-
dreht werden. (Bild 8). Dadurch wird mehr
Spannung auf den Keilriemen erzeugt.
Mit den beiden Kabelbindern befestigen Sie das
Bowdenzugrohr vom Gashebel am Fahrtbügel
(4), Bild 5.
6. Inbetriebnahme
Aus Transportgründen wird das Gerät ohne Benzin
und Motorölfüllung geliefert.
Zuerst Öl einfüllen. Drehen sie den Ölmessstab
(J) vom Öleinfüllstutzen heraus und füllen Sie
Motoröl 10/40 (ca 0,6 Ltr) ein, bis zur
Markierung „max“ vom Ölmeßstab (J) (Bild 12).
Benzin „Normal Bleifrei“ in den Benzintank ein-
füllen.
Tiefenanschlag (5) auf richtige Höhe einstellen
und mit Splint sichern (Bild 11).
Transportrad nach oben schwenken und mit
Feder einrasten. (Bild 10).
Benzinhahn (F) auf „ON“ stellen, (Bild 6).
Starterhebel auf Stellung-a- stellen, (Bild 13).
Start-Seilzug leicht bis Wiederstand ziehen,
dann kräftig durchziehen. Wenn der Motor nicht
gleich läuft, den Startvorgang wiederholen.
Starthebel Stellung -b- = Leerlauf
Starthebel Stellung -c- = Motorstop
Je nach Körpergröße können Sie die kompl.
Griffkonsole nach oben stellen. Dazu die
Schrauben -A- Bild 9 lösen, Konsole einstellen
und Schrauben wieder festziehen.
Zum Arbeiten den Starthebel je nach
Bodenbelastung weiter in Richtung -a- drücken.
Um die Hackmesser in Betrieb zusetzen, ein-
fach den Kupplungsgriff (I) nach unten gedrückt
halten, (Bild 7). Nach loslassen vom
Kupplungsgriff bleiben die Hackmesser stehen.
7. Wartung
Verwenden Sie nur Original Ersatzteile.
Öl und Benzin nur an dafür vorgesehenen
Stellen entsorgen!
Ersatzzündkerzen:
z. B.: Bosch WR 7DC oder Denso W16EPR-U
8
D
Anleitung BMH 41 Hurricane 12.11.2003 14:50 Uhr Seite 8

1. Safety instructions
General notes
Read this operating manual carefully. Make
yourself familiar with the adjustable parts and
how to use the machine correctly.
Never allow children or other people who have
not read the operating machine to use the
machine. Local regulations may be in force to
define the minimum age for users of the
machine.
Never use the machine while there are people,
particularly children, or animals near you.
Remember that the operator or user bears full
responsibility for accidents involving other peo-
ple or damage to other people’s property.
Preparations
Always wear sturdy footwear and long trousers
when using the machine. Never use the
machine in bare feet or in lightweight sandals.
Fully check the areas in which you intend to use
the machine and remove all objects that may be
thrown up by the machine.
Warning – Petrol is highly inflammable!
Only store petrol in containers specifically desi-
gned for that purpose.
Only refuel in the open air and do not smoke
during the refueling process.
Fill the tank with petrol before you start the engi-
ne. Do not open the tank cap or fill the tank with
petrol while the engine is running or when the
engine is hot.
If petrol has overflowed, do not attempt to start
the engine. Instead take the machine away from
the area contaminated with petrol. Do not
attempt to start the engine until the petrol fumes
have dissipated.
Replace the petrol tank and the tank cap at
regular intervals to keep the machine safe
Replace the silencers if they suffer damage.
Before you use the machine, inspect it to deter-
mine whether the tools are worn or damaged. To
prevent imbalance, worn or damaged parts and
mounting bolts must only be replaced in com-
plete sets.
Handling
Do not allow the engine to run in enclosed areas
in which harmful carbon monoxide might accu-
mulate.
Only use the machine in daylight or in well-lit
areas.
Ensure that you have a firm foothold at all times
on slopes.
Only move the machine at walking pace.
For machines on wheels: Work across the slope,
never work up or down a slope.
Be particularly careful when changing direction
on a slope.
Be particularly careful when you turn the machi-
ne or pull it towards you.
Do not change the default setting of the engine
and do not rev it too hard.
Start the engine carefully as described in the
instructions supplied by the manufacturer and
ensure that you keep your feet well away from
the tool(s).
Never place your hands or feet on or under the
rotating parts.
Never lift or carry the machine while the engine
is running.
Stop the engine
- whenever you leave the machine;
- before your refuel the machine;
- if the engine continues to run, close the
throttle valve.
If the machine has a petrol shut-off cock, close it
when you have finished work.
For safety reasons the engine speed must not
exceed the figure on the model plate.
Start the engine carefully and as described in
the operating instructions. Do not touch the
moving parts under any circumstances when the
engine is running.
Servicing and storage
Ensure at all times that all nuts, bolts and scr-
ews are tight so that the machine is safe to use.
Never keep the machine in a building in which
petrol fumes may possibly come into contact
with and be ignited by naked flames or sparks.
Leave the engine to cool before you place the
machine in an enclosed area.
To prevent fire, remove all vegetation and lea-
king grease and oil off the engine and exhaust.
Replace worn or damaged parts to keep the
machine in safe working order.
If you wish to drain the fuel tank, do so in the
open air.
2. Description (fig 1, 1b)
1 Power unit, complete
2 Handle bracket
3 Steering handle – clutch lever
4 Steering handle – starter lever
5 Depth stop
6 Split pin
9
GB
Anleitung BMH 41 Hurricane 12.11.2003 14:50 Uhr Seite 9

3. Meaning of pictograms
1. Caution – rotating tool
2. Caution – refer to the operating instructions
4. Technical data
Engine 4-stroke
Engine rating 3 kW / 4.1 bhp
Working width 36 cm
Cultivating blade set/diameter 2 sets L+R / 26 cm
Forward gears 1
Starting system Reversing device
Fuel Unleaded standard grade petrol
Engine oil Approx. 0.6 liters
5. To assemble the power cultivator
Secure the handle bracket (2) as shown in
Figure 3. The Bowden cable (B) for the clutch
must be positioned on the top of the rear of the
bracket (Figure 4). The height of the handle
bracket (Figure 9) can be adjusted using the
screws (A).
To give the machine better stability, insert the
depth stop (5) straight away and secure it with
the split pin (6) (Figure 11).
Attach the Bowden cable (B) to the top hole in
the clutch lever (I) as shown in Figure 7.
Undo the hexagonal nut (G) on the Bowden
cable adjusting screw and insert the adjusting
screw into the mounting loop (H) and secure it
with a hexagonal nut (G) (Figure 8). The adju-
sting screw should be at the rear of the thread
and should not be further forward than the midd-
le. If the clutch lever (I) is pressed down fully
when the engine is running, the cultivator blades
should turn. If the cultivator blades do not turn
properly, it means that the engine mounting has
not been tensioned tightly enough against the V-
belt and in this case the adjusting screw (X) can
be undone further in the direction indicated by
the arrow (Figure 8). This creates greater tensi-
on on the V-belt.
Secure the Bowden cable tube from the accele-
rator lever to the machine frame using the cable
ties (4), Figure 5.
6. To start the machine
For safety reasons the machine is delivered
without any petrol or engine oil inside it.
First add the oil. Unscrew the oil dipstick (J)
from the oil filler neck and fill the oil sump with
engine oil grade 10/40 (approx. 0.6 liters) until
the level reaches the “max” mark on the dipstick
(J) (Figure 12).
Fill the petrol tank with standard grade unleaded
petrol.
Set the depth top (5) to the correct height and
secure it with the split pin (Figure 11).
Swing the transport wheel upwards and engage
it with the spring (Figure 10).
Set the petrol cock (F) to “ON” (Figure 6).
Set the starter lever to position –a- (Figure 13).
Pull the starting cable gently until you feel resi-
stance then pull it hard. If the engine does not
start straight away, repeat the starting routine.
Starting lever in position -b- = Idling
Starting lever in position -c- = Stop engine
You can adjust the complete handle bracket to
suit your body size. To do this undo the screws -
a- in Figure 9, adjust the bracket and tighten the
screws again.
To start work, push the starting lever further in
direction -a- to suit the soil conditions.
To start the cultivator blades, simply push the
clutch lever (I) downwards and hold it there
(Figure 7). When you release the clutch lever the
cultivator blades will stop.
7. Servicing
Only use genuine spare parts.
Dispose of oil and petrol in the places provided
for them.
Spare spark plugs:
For example Bosch WR 7DC or Denso
W16EPR-U
10
GB
Anleitung BMH 41 Hurricane 12.11.2003 14:50 Uhr Seite 10

1. Consignes de sécurité
Informations générales :
Lisez le mode d’emploi minutieusement.
Familiarisez-vous avec toutes les pièces de
réglage et prenez connaissance des consignes
permettant d’employer l’appareil dans les règles
de l’art.
Ne permettez jamais à des enfants ou à d’aut-
res des personnes n’ayant pas connaissance
des instructions d’emploi d’utiliser la machine.
Des prescriptions locales peuvent déterminer
l’âge minimum requis des utilisateurs.
N’utilisez jamais l’appareil pendant que des
personnes, en particulier des enfants ou encore
des animaux domestiques se trouvent à sa pro-
ximité.
Pensez au fait que la personne opératrice ou l’u-
tilisatrice est responsable en cas d’accidents
avec d’autres personnes ou en cas de domma-
ges à la propriété d’autrui.
Mesures préalables :
Pendant le travail, portez toujours des chaussu-
res stables et des pantalons longs. N’exploitez
jamais la machine pieds nus ou en légères san-
dales.
Contrôlez entièrement le terrain sur lequel vous
allez employer l’appareil et retirez tous les
objets pouvant être éjectés par la machine.
Avertissement! - L’essence est extrêmement
inflammable !
Conservez l’essence uniquement dans des
réservoirs prévus à cet effet.
Faites le plein uniquement à l’air libre et ne
fumez pas pendant le remplissage.
Il faut remplir l’essence avant de démarrer le
moteur. Pendant que le moteur fonctionne ou
lorsque le moteur est chaud, il est interdit d’ou-
vrir le bouchon de fermeture du réservoir d’es-
sence et de remplir de l’essence.
Si de l’essence déborde, il ne faut surtout pas
essayer de mettre le moteur en marche. Au lieu
de cela, il faut éloigner l’appareil de l’endroit sali
par l’essence. Il faut ensuite éviter tout essai
d’allumage de l’appareil tant que les vapeurs
d’essence ne se sont pas évaporées.
Pour des raisons de sécurité, il faut remplacer
(régulièrement) le réservoir à essence et son
bouchon.
Remplacez les pots d’échappement endom-
magés.
Avant l’utilisation, il faut toujours contrôler à vue
si les outils sont usés ou endommagés. Pour
éviter tout balourd, les pièces endommagées ou
usées et les boulons de fixation doivent être uni-
quement remplacés par jeu.
Manipulation :
Le moteur ne doit pas fonctionner dans des
locaux fermés dans lesquels le monoxyde de
carbone, substance dangereuse, pourrait se
concentrer. _Travaillez uniquement à la lumière
du jour ou sous bon éclairage.
Veillez à toujours garder une position équilibrée
sur les pentes.
Ne guidez l’appareil qu’au pas.
Pour les machines sur roues : Travaillez trans-
versalement par rapport à la pente, jamais en la
montant ni en la descendant.
Faites particulièrement attention lorsque vous
changez de direction sur une pente.
Faites preuve d’une très grande prudence lors-
que vous faites demi-tour avec la machine ou
que vous la tirez vers vous.
Ne modifiez jamais le réglage de base du
moteur ni ne le faites tourner trop vite.
Faites démarrer le moteur avec précaution, con-
formément aux indications du producteur et veil-
lez à garder une distance suffisante entre vos
pieds et l’outil ou les outils.
Ne mettez jamais les mains ou les pieds sur ou
sous des pièces en rotation.
Ne levez ni ne portez jamais une machine lors-
que son moteur est en marche.
Il faut éteindre le moteur.
- toujours, lorsque vous laissez la machine
seule ;
- avant de remplir d’essence ;
- lorsque le moteur tourne à vide, il faut fermer
la soupape d’étranglement.
Si la machine dispose d’un robinet de d’arrêt de
l’essence, il faut le fermer après les travaux
Pour des raisons de sécurité, la vitesse de rota-
tion du moteur ne doit pas dépasser les
données indiquées sur la plaque de puissance.
Faites démarrer le moteur avec précaution et
conformément au mode d’emploi. Lorsque le
moteur est en marche, ne vous approchez en
aucun cas des pièces en mouvement.
Maintenance et entreposage :
Assurez-vous toujours que tous les écrous, vis
et boulons sont bien serrés et que l’appareil se
trouve dans un état de fonctionnement en toute
sécurité ;
Ne conservez jamais l’appareil avec de l’essen-
ce dans le réservoir à l’intérieur d’un bâtiment
dans lequel probablement les vapeurs d’essen-
ce pourraient entrer en contact avec du feu ou
des étincelles ou pourraient s’enflammer ;
Laissez le moteur refroidir avant de mettre l’ap-
pareil dans des locaux fermés ;
Pour éviter tout risque d’incendie, maintenez le
moteur et le pot d’échappement exempts de
matériau végétal ou sans graisse (huile) qui
déborde ;
Remplacez les pièces usées ou endommagées
pour des raisons de sécurité ;
Si le réservoir doit être vidangé, il faut le réaliser
à l’air libre.
11
F
Anleitung BMH 41 Hurricane 12.11.2003 14:50 Uhr Seite 11

2. Description de la machine (fig. 1, 1b)
1 groupe d’entraînement compl.
2 console de manipulation
3 anse - poignée d’accouplement
4 anse - levier démarreur
5butée de profondeur
6 goupille de sécurité
3. Explication des pictogrammes
1. Attention outil en rotation !
2. Attention, lisez le mode d’emploi !
4. Caractéristiques techniques
moteur 4 temps
Puissance moteur 3 kW / 4,1 PS
Largeur de travail 36 cm
Jeu de couteaux hachoirs/Ø 2 Jeux G+D / 26 cm
Marche avant 1
Système de démarrage
dispositif de démarrage réversible
Carburant essence normale sans plomb
Huile moteur env. 0,6 l
5. Assemblage de la motobêche
Fixez la console de manipulation (2) conformé-
ment à la (figure 3). Le câble sous gaine (B)
pour l’accouplement est sorti, ce faisant, en haut
au niveau du dos de la console (figure 4). La
console de manipulation (figure 9) peut être
réglée en hauteur au niveau des vis (A).
Pour une meilleure tenue, enfichez tout de suite
la butée de profondeur (5) et arrêtez-la avec une
goupille fendue (6) (figure 11).
Accrochez le câble sous gaine (B) sur le levier à
poignée (I) dans le trou supérieur figure 7.
Fermer l’écrou à six pans (G) de la vis de régla-
ge du câble sous gaine et enfichez la vis de
réglage dans les languettes de guidage (H) et
vissez-la avec l’écrou à six pans (G). (figure 8)
La vis de réglage doit se trouver dans la zone
arrière du filetage, jusque max. au centre.
Lorsque le levier d’accouplement (I) est enfoncé
complètement vers le bas alors que le moteur
est en marche, les couteaux hacheurs doivent
tourner. Si les couteaux hacheurs ne tournent
pas correctement ; ceci signifie que le caisson
du moteur n’est pas assez fermement tendu
contre la courroie trapézoïdale, il faut donc con-
tinuer à tourner la vis de réglage (X) dans le
sens de la flèche. (figure 8). Ceci génère plus de
tension sur la courroie trapézoïdale.
Fixez le tube du câble sous gaine du levier de
gaz à l’étrier de marche (4) à l’aide des deux
colliers, figure 5.
6. Mise en service
L’appareil est livré sans essence ni remplissage
du moteur en raison du transport.
Remplir tout d’abord d’huile. Sortez en la
tournant la jauge de niveau d’huile (J) de la
tubulure de remplissage d’huile et remplissez
d’huile moteur 10/40 (env. 0,6 l), jusqu’à la mar-
que .max. de la jauge de niveau d’huile (J) (figu-
re 12).
Remplissez de l’essence .normale sans plomb.
dans le réservoir à essence.
Réglez la butée de profondeur (5) à la bonne
hauteur et arrêtez-la avec la goupille fendue
(figure 11).
Faites basculer la roue de transport vers le haut
et encrantez-la avec la languette. (figure 10).
Placez le robinet d’essence (F) sur .ON. (figure
6).
Placez le levier démarreur en position -a-, (figu-
re 13).
Tirez légèrement la commande Bowden de
démarrage jusqu’à sentir une résistance, puis
tirez-la à fond avec force. Si le moteur ne fonc-
tionne pas immédiatement, recommencez le
processus de démarrage.
Levier de démarrage en position -b- = marche
au ralenti
Levier de démarrage en position -c- = arrêt du
moteur
En fonction de votre taille, vous pouvez régler la
console de manipulation complète vers le haut.
Pour ce faire, desserrez la vis -a- figure 9,
réglez la console et resserrez la vis.
Pour le travail, appuyez sur le levier de démarra-
ge en direction de -a- suivant la charge du sol.
Pour mettre les couteaux hacheurs en service,
gardez simplement la poignée d’accouplement
(I) enfoncée vers le bas, (figure 7). Après avoir
lâché la poignée d’accouplement, les couteaux
hacheurs s’arrêtent.
7. Maintenance
Utilisez exclusivement des pièces originales.
Eliminez l’huile et l’essence exclusivement aux
endroits prévus à cet effet !
Bougies de démarrage de rechange :
par ex. Bosch WR 7DC ou Denso W16EPR-U
12
F
Anleitung BMH 41 Hurricane 12.11.2003 14:50 Uhr Seite 12

1. Instrucciones de seguridad
Instrucciones generales:
Lea detenidamente el manual de instrucciones.
Familiarícese con los elementos de mando y el
uso correcto del aparato.
No deje nunca la máquina al alcance de niños,
ni tampoco en manos de personas que no estén
familiarizadas con el manual de instrucciones.
La edad mínima del usuario se contemplará
conforme a las disposiciones locales.
No trabaje nunca si se hallan personas, espe-
cialmente niños o incluso animales cerca de la
máquina.
Tenga en cuenta que el usuario se hará res-
ponsable de los accidentes causados a otras
personas o de los daños originados en su pro-
piedad.
Preparativos:
Deberá llevar siempre calzado resistente y pan-
talones largos a la hora de trabajar. No maneje
la máquina descalzo o con sandalias.
Compruebe previamente todo el terreno sobre
el que desee emplear la máquina y retire todos
los objetos que puedan salir despedidos durante
su uso.
¡Aviso! ¡La gasolina es altamente inflamable!
Guarde la gasolina únicamente en los recipien-
tes previstos al efecto.
Repueste gasolina sólo al aire libre y no fume
nunca mientras la manipula.
La gasolina ha de repostarse antes de arrancar
el motor. Mientras el motor esté en marcha o
caliente, no deberá abrir la tapa del depósito ni
repostar gasolina.
En caso de que se haya derramado gasolina,
no intente encender el motor. En lugar de esto,
aparte el aparato de la superficie que se haya
ensuciado con la gasolina. Es preciso evitar
todo intento de encendido hasta que los vapo-
res de la gasolina se hayan volatilizado.
Por motivos de seguridad, deberá cambiar de
forma periódica el depósito de la gasolina y la
tapa del mismo.
Cambie los silenciadores dañados.
Antes de empezar a usar la máquina, será pre-
ciso asegurarse de que las herramientas no
estén gastadas o dañadas. Con el fin de evitar
un desequilibrio en el aparato, las piezas y los
pernos de sujeción desgastados o dañados han
de cambiarse únicamente como juego completo.
Manejo:
El motor no debe ponerse en marcha en espaci-
os cerrados donde pueda generarse el peligroso
monóxido de carbono.
Trabaje sólo a la luz del día y con una buena ilu-
minación.
Asegúrese de que esté bien afianzado si trabaja
en pendientes.
Maneje la máquina sólo caminando lentamente.
En el caso de máquinas sobre ruedas deberá
tener en cuenta lo siguiente: Trabaje en horizon-
tal con respecto a la pendiente, no trabaje
nunca pendiente arriba o abajo.
Sea especialmente cuidadoso cada vez que
modifique el sentido de la marcha en un terreno
inclinado.
Tenga especial cuidado cuando le dé la vuelta a
la máquina o tire de ella hacia Vd.
No modifique los ajustes básicos del motor, ni lo
sobrecargue.
Arranque el motor con cuidado conforme a los
datos del fabricante y asegúrese de que existe
una distancia suficiente entre los pies y la(s)
herramienta(s).
Mantenga siempre las manos y los pies aleja-
dos de las piezas giratorias.
No eleve ni sostenga nunca una máquina con el
motor en marcha.
Deberá apagar el motor
- siempre que se aleje de la máquina;
- antes de repostar;
- mientras que el motor marche en inercia, es
necesario cerrar la válvula de mariposa.
En caso de que la máquina disponga de una
llave de cierre para la gasolina, será preciso
cerrarla cuando finalice los trabajos.
Por motivos de seguridad, el número de revolu-
ciones del motor no debe sobrepasar los datos
que figuran en la placa de potencia.
Arranque el motor con cuidado y conforme al
manual de instrucciones. Estando el motor en
marcha, no entre nunca en contacto con las pie-
zas en movimiento.
Mantenimiento y almacenaje:
Asegúrese en todo momento de que todos los
pernos, tuercas y tornillos estén bien apretados
para que la máquina funcione siempre de forma
segura.
No guarde nunca la máquina con gasolina en el
depósito en el interior de un edificio, dado que
los vapores de la gasolina podrían entrar en
contacto con llamas o chispas y encenderse;
Deje que el motor se enfríe antes de guardar el
aparato en un espacio cerrado;
Para evitar un peligro de incendio, deberá man-
tener el motor y el tubo de escape libres de
material vegetal o grasa (aceite) que se haya
derramado;
Por motivos de seguridad, deberá sustituir las
13
E
Anleitung BMH 41 Hurricane 12.11.2003 14:50 Uhr Seite 13

piezas gastadas o dañadas;
En caso de que deba vaciar el depósito, deberá
hacerlo al aire libre.
2. Descripción del aparato (Fig. 1, 1b)
1 Unidad motriz compl.
2 Consola de mango
3 Empuñadura para el estribo de desplazamiento
4 Palanca de arranque para el estribo de
desplazamiento
5 Tope de profundidad
6 Pasador de aletas de seguridad
3. Explicación pictograma
1. ¡Atención! ¡Herramienta en rotación!
2. ¡Atención! ¡Lea el manual de instrucciones!
4. Características técnicas
Motor cuatrifásico
Potencia del motor 3 kW / 4,1 caballos
Ancho de trabajo 36 cm
Conjunto de cuchillas escarificadoras/Ø
2 juegos L+R / 26 cm
Marcha hacia delante 1
Sistema de arranque
Dispositivo de arranque de reserva
Combustible Gasolina normal sin plomo
Aceite de motor aprox. 0,6 l
5. Montaje de la motoazada
Fije la consola de mango tal y como indica la
Fig. 3 (2). El cable Bowden (B) para el acopla-
miento se extrae por arriba en la parte posterior
de la consola (Fig. 4). Es posible ajustar la altu-
ra de la consola de mango (Fig. 9) con los tor-
nillos (A).
De cara a un mejor afianzamiento, introduzca
seguidamente el tope de profundidad (5) y fíjelo
con el pasador (6) (Fig. 11).
Encaje el cable Bowden (B) a la palanca (I)
introduciéndolo en el orificio superior (Fig. 7).
Desenrosque la tuerca hexagonal (G) del tornillo
de ajuste del cable Bowden e inserte el tornillo
de ajuste en la ranura guía (H), apretándolo con
la tuerca hexagonal (G). (Fig. 8). El tornillo de
ajuste debería hallarse en el área trasera de la
rosca, hasta máx. en el centro. A continuación
presione la palanca de acoplamiento (I) hacia
abajo estando el motor en marcha para hacer
girar las cuchillas escarificadoras. Si las cuchil-
las no giran de forma correcta, significará que el
conjunto de motor no está lo suficientemente
tensado contra la correa trapezoidal, de modo
que será posible girar el tornillo de ajuste (X) en
el sentido de las agujas del reloj (Fig. 8). Ello
genera una mayor tensión sobre la correa trape-
zoidal.
Fije con las dos piezas de sujeción el tubo para
cable Bowden de la palanca de velocidad en el
estribo de desplazamiento (4), Fig. 5.
6. Puesta en marcha
Por motivos de transporte, la máquina se sumi-
nistra sin gasolina y sin aceite en el motor.
Añada primero aceite. Extraiga la varilla de
medición del aceite (J) de la tubuladura de
llenado girándola y añada aceite de motor 10/40
(aprox. 0,6 l) hasta que se haya alcanzado la
marca “máx.” de la varilla de medición (J) (Fig.
12).
Llene el depósito con gasolina “Normal sin
plomo”.
Ajuste el tope de profundidad (5) a la altura cor-
recta y asegúrelo con el pasador (Fig. 11).
Gire la rueda de transporte hacia arriba y
encájela con muelle. (Fig. 10).
Ponga la llave de la gasolina (F) en “ON” (Fig.
6).
Ponga la palanca de arranque en la posición “a”
(Fig. 13).
Tire ligeramente del cable de arranque hasta
que se note una resistencia y, a continuación,
tire del mismo con fuerza. Si no se pone en
marcha el motor de forma inmediata, repita el
proceso.
Posición de la palanca de arranque -b- = mar-
cha en vacío
Posición de la palanca de arranque -c- = paro
de motor
La longitud de la consola de mango debe extra-
erse hacia arriba según la altura del usuario.
Suelte para ello los tornillos -a-, Fig. 9, ajuste la
consola y vuelva a apretar los tornillos.
A la hora de trabajar, siga presionando la palan-
ca de arranque, dependiendo de la presión
sobre el suelo, en dirección -a-.
Para poner en servicio las cuchillas escarifica-
doras, mantenga presionada hacia abajo la
empuñadura de acoplamiento (I) hacia abajo
(Fig. 7). Al soltar la empuñadura se detienen las
cuchillas.
7. Mantenimiento
Utilice únicamente piezas de recambio origina-
les.
¡Para deshacerse del aceite y la gasolina utilice
sólo los lugares previstos para ello!
Bujías de recambio: p. ej.: Bosch WR 7DC o
Denso W16EPR-U
14
E
Anleitung BMH 41 Hurricane 12.11.2003 14:50 Uhr Seite 14

1. Säkerhetsanvisningar
Allmänna anvisningar
Läs igenom bruksanvisningen noggrant. Ta reda
på hur manöverdonen fungerar och hur maski-
nen ska användas på rätt sätt.
Låt aldrig barn eller andra personer som inte har
läst igenom bruksanvisningen använda maski-
nen. Beakta regionala bestämmelser angående
minsta tillåtna ålder för användning av maski-
nen.
Använd aldrig maskinen medan personer, sär-
skilt barn, eller djur vistas i närheten.
Tänk på att personen som manövrerar eller
använder maskinen är ansvarig om andra per-
soner eller deras egendom kommer till skada.
Förberedande åtgärder
Bär alltid kraftiga skor och långa byxor medan
du arbetar. Använd aldrig maskinen barfota eller
i lätta sandaler.
Kontrollera terrängen noggrant i förväg och ta
bort alla föremål som kan slungas iväg av mas-
kinen.
Varning! - Bensin är extremt brandfarligt!
Förvara alltid bensin i härför avsedda behållare.
Tanka maskinen endast utomhus och rök inte
medan du fyller på.
Fyll på bensin innan du slår på motorn. Medan
motorn kör eller om motorn är het får tanklocket
inte öppnas eller bensin fyllas på.
Om bensin har runnit över är det inte tillåtet att
starta motorn. Rengör i stället maskinens alla
ytor som har smutsats ned av bensin. Undvik att
slå på motorn tills alla bensinångor har avduns-
tat helt.
Av säkerhetsskäl ska bensintanken och
tanklocket bytas ut (regelbundet).
Byt ut skadade ljuddämpare.
Kontrollera alltid optiskt före användning att
verktygen inte är slitna eller har skadats. För att
undvika obalans får slitna eller skadade delar
och fästbultar endast bytas ut satsvis.
Hantering
Motorn får inte vara igång i slutna utrymmen där
det finns risk för att kolmonoxid ansamlas.
Använd maskinen endast i dagsljus eller i full-
god belysning.
Se till att du håller balansen när du arbetar på
slänter.
Gå alltid i normal hastighet med maskinen.
Vid maskiner på hjul: Arbeta alltid tvärsemot
slänten, aldrig uppför eller nedför.
Var särskilt försiktig när du byter arbetsriktning
på en slänt.
Var särskilt försiktig när du svänger runt maski-
nen eller när du drar den mot dig.
Ändra inte på motorns grundinställning och för-
vrid den inte.
Starta motorn försiktigt enligt tillverkarens upp-
gifter och se till att tillräckligt avstånd finns mel-
lan fötterna och verktygen.
För aldrig in händer eller fötter vid eller under
roterande delar.
Lyft eller bär aldrig maskinen medan motorn kör.
Stäng alltid av motorn
- innan du lämnar maskinen
- innan du tankar
- stäng till strypspjället när motorn varvar ner
efter frånkoppling.
Om maskinen har en bensinavstängningskran,
måste denna stängas efter att arbetet har avs-
lutats.
Av säkerhetsskäl får motorns varvtal inte över-
stiga värdet som anges på typskylten.
Starta motorn försiktigt och enligt instruktioner-
na i bruksanvisningen. Medan motorn är igång
får du under inga som helst omständigheter
komma åt rörliga delar.
Underhåll och förvaring
Se alltid till att alla muttrar, bultar och skruvar är
hårt åtdragna så att maskinen befinner sig i
säkert driftskick.
Förvara aldrig maskinen med bensin i tanken
inom byggnader där det finns risk för att ev. ben-
sinångor kommer i kontakt med eld eller gnistor,
eller där sådana ångor kan antändas.
Låt motorn svalna innan du ställer in maskinen i
ett slutet utrymme.
För att undvika brandfara, håll alltid motorn och
avgasröret fritt från växter eller läckande fett
(olja).
Av säkerhetsskäl måste du byta ut slitna och
skadade delar.
Om tanken måste tömmas får detta endast ske
utomhus.
15
S
Anleitung BMH 41 Hurricane 12.11.2003 14:50 Uhr Seite 15

2. Beskrivning (bild 1, 1b)
1 Drivaggregat kompl.
2 Handtagskonsol
3 Styrningsrör - kopplingshandtag
4 Styrningsrör - startspak
5 Djupanslag
6 Säkerhetssprint
3. Förklaring av symboler
1. Varning! Roterande verktyg!
2. Obs! Läs igenom bruksanvisningen!
4. Tekniska data
Motor 4-takt
Motoreffekt 3 KW / 4,1 hk
Arbetsbredd 36 cm
Hackkniv sats/diam. 2 satser vä+hö / 26 cm
Växel framåt 1
Startsystem Snörstart
Bränsle 95-oktanig blyfri bensin
Motorolja ca 0,6 liter
5. Montera motorhackan
Fäst handtagskonsolen (2) enligt beskrivningen
(bild 3). Dra ut bowdenvajern (B) för kopplingen
upptill på konsolens baksida (bild 4).
Handtagskonsolen (bild 9) kan ställas in i höjd-
led med hjälp av skruvarna (A).
För att förbättra stabiliteten kan du samtidigt
skjuta in djupanslaget (5) och därefter säkra
denna med sprinten (6) (bild 11).
Häng in bowdenvajern (B) vid spaken (I) i det
övre borrhålet (bild 7).
Skruva av sexkantmuttern (G) från bowdenva-
jerns inställningsskruv, sätt in inställningsskru-
ven i styrbladet (H) och skruva fast med sex-
kantmuttern (G). (Bild 8) Inställningsskruven bör
befinna sig baktill på gängorna, inte längre fram
än till mitten. Om du trycker ned kopplingsspa-
ken (I) ända ned medan motorn kör, måste
hackknivarna rotera. Om hackknivarna inte rote-
rar rätt, betyder detta att motorblocket inte
trycker emot kilremmen tillräckligt hårt. I detta
fall måste du skruva ut inställningsskruven (X)
ytterligare i pilens riktning (bild 8). Därigenom
ökar kilremmens spänning.
Fäst bowdenvajerns rör, som innehåller bowden-
vajern från gasspaken, vid styrningsröret (4)
med hjälp av buntband (bild 5).
6. Driftstart
Av transportskäl är den levererade maskinen
inte fylld med bensin eller motorolja.
Fyll först på olja. Vrid ut oljestickan (J) ur
oljeröret och fyll på motorolja 10/40 (ca 0,6 liter)
upp till markeringen “max” på oljestickan (J) (bild
12).
Fyll på 95-oktanig blyfri bensin i bensintanken.
Ställ in djupanslaget (5) på rätt höjd och säkra
med sprint (bild 11).
Fäll upp transporthjulet och låt det snäppa in
med fjädern (bild 10).
Ställ bensinkranen (F) på “ON” (bild 6).
Ställ startspaken i läge -a- (bild 13).
Dra i startvajern tills du känner ett mindre mot-
stånd, dra därefter kraftigt. Upprepa startför-
söket om motorn inte startar meddetsamma.
Startspak läge -b- = tomgång
Startspak läge -c- = motorstopp
Dukan ställa in den kompletta handtagskonsolen
så att den passar till din kroppsstorlek. Lossa
skruvarna -a- (bild 9), ställ in konsolen och dra
åt skruvarna på nytt.
Dra åt startspaken mer eller mindre i riktning -a-
under arbetets gång beroende på hur hård mar-
ken är.
För att ta hackknivarna i drift, håll helt enkelt
kopplingsspaken (I) nedtryckt (bild 7). Efter att
du har släppt kopplingsspaken stannar hackkni-
varna.
7. Underhåll
Använd endast original-reservdelar.
Avfallshantera endast olja och bensin vid härför
avsedda ställen!
Reservtändstift:
tex: Bosch WR 7DC eller Denso W16EPR-U
16
S
Anleitung BMH 41 Hurricane 12.11.2003 14:50 Uhr Seite 16

1. Turvallisuusmääräykset
Yleisluontoiset ohjeet:
Lue tämä käyttöohje huolellisesti. Perehdy lait-
teen säätölaitteisiin ja sen oikeaan käyttöön.
Älä koskaan salli lasten tai sellaisten henkilöi-
den, jotka eivät ole tutustuneet käyttöohjeeseen,
käyttää konetta. Voimassaolevat paikalliset
määräykset saattavat asettaa käyttäjälle vähim-
mäisikärajan.
Älä koskaan työskentele koneella, jos lähistöllä
on muita henkilöitä tai erityisesti lapsia ja eläi-
miä.
Muista aina, että laitteen käyttäjä on vastuussa
käytöstä muille henkilöille aiheutuneista tapa-
turmista tai heidän omaisuutensa vahingoittumi-
sesta.
Valmistelutoimenpiteet:
Käytä työn aikana aina tukevia jalkineita ja pit-
kälahkeisia housuja. Älä käytä konetta paljain
jaloin tai keveissä sandaaleissa.
Tar kasta ensin koko se alue, jossa laitetta
halutaan käyttää, ja poista kaikki sellaiset
esineet, jotka kone saattaisi sinkoilla ympäriinsä.
Varoitus! Bensiini on erittäin helposti syttyvää!
Säilytä bensiiniä vain tähän tarkoitetuissa säi-
liöissä.
Täytä koneen tankki vain ulkotiloissa äläkä tupa-
koi tankkia täyttäessäsi.
Bensiini tulee täyttää ennen moottorin käynnisty-
stä. Moottorin käydessä tai sen ollessa kuuma ei
tankin tulppaa saa avata tai bensiiniä lisätä.
Mikäli bensiiniä on valunut yli, ei saa yrittää
käynnistää moottoria. Sen sijaan tulee laite poi-
staa likaantuneelta paikalta. Kaikkinaiset sytyty-
syritykset tulee jättää tekemättä, kunnes bensi-
ininhöyryt ovat haihtuneet.
Turvallisuussyistä tulee bensiinitankki ja tankin
tulppa vaihtaa (säännöllisin väliajoin) uusiin.
Vaihda vahingoittuneet pakosarjan osat uusiin.
Ennen käyttöä tulee aina tarkastaa silmämääräi-
sesti, ovatko työkalut kuluneet tai vahingoittun-
eet. Tasapainotushäiriöiden välttämiseksi saa
kuluneet tai vahingoittuneet osat ja kiinnityspultit
vaihtaa aina vain koko sarjoittain.
Käsittely:
Moottoria ei saa käyttää suljetuissa tiloissa, joi-
hin saattaa kertyä vaarallista hiilimonoksidia.
Työskentele vain päivänvalolla tai hyvässä valai-
stuksessa.
Huolehdi aina tukevasta asennosta rinteissä.
Kuljeta laitetta vain kävelyvauhtia.
Pyörillä liikkuvat koneet: työskentele vain rinteen
poikkisuuntaan, ei koskaan ylös- tai alaspäin.
Ole erityisen varovainen muuttaessasi ajosuun-
taa rinteessä.
Ole erityisen varovainen kääntäessäsi konetta
tai vetäessäsi sitä lähellesi.
Älä muuta moottorin perussäätöjä äläkä käytä
sitä ylikierroksilla.
Käynnistä moottori varovaisesti valmistajan
antamien ohjeiden mukaisesti ja huolehdi siitä,
että jalkasi ovat riittävän kaukana työkalu(i)sta.
Älä koskaan pane käsiä tai jalkoja pyörivien
osien viereen tai niiden alle.
Älä koskaan nosta tai kanna konetta moottorin
käydessä.
Moottori tulee sammuttaa
- aina kun poistut koneen luota;
- ennen bensiinin lisäämistä;
- jos moottorissa esiintyy jälkikäyntiä, tulee kuri-
stusläppä sulkea.
Jos kone on varustettu bensiinin sulkuhanalla,
tulee tämä sulkea työn päätyttyä.
Turvallisuussyistä ei koneen kierrosluku saa ylit-
tää tehokilvessä annettua arvoa.
Käynnistä moottori varovasti käyttöohjeen
mukaisesti. Moottorin käydessä ei missään
tapauksessa saa koskettaa liikkuvia osia.
Huolto ja varastointi:
Huolehdi aina siitä, että kaikki mutterit, pultit ja
ruuvit on kiristetty tiukkaan, jotta laite on turvalli-
sessa käyttökunnossa;
Älä koskaan säilytä laitetta, jonka tankissa on
bensiiniä, sellaisen rakennuksen sisällä, jossa
bensiininhöyryt saattavat joutua kosketuksiin
avotulen tai kipinöiden kanssa tai muuten syttyä;
Anna moottorin jäähtyä, ennen kuin pysäköit
laitteen suljettuihin tiloihin;
Palovaaran välttämiseksi tulee moottori ja pako-
putki pitää vapaana kasvien osista tai ulosvuota-
vasta rasvasta (öljystä);
Vaihda turvallisuussyistä kaikki kuluneet tai
vahingoittuneet osat uusiin;
Mikäli tankki täytyy tyhjentää, on tämä suoritett-
ava ulkotiloissa.
2. Laitteen kuvaus (kuva 1, 1b)
1 Moottori, täydellisin varustein
2 Kahvankonsoli
3 Työntökaari - kytkinkahva
4 Työntökaari - käynnistinvipu
5 Syvyysvaste
6 Varmistussokka
3. Kuvakkeiden selitys
1. Huomio, pyörivä työkalu!
2. Huomio, lue käyttöohje!
17
FIN
Anleitung BMH 41 Hurricane 12.11.2003 14:50 Uhr Seite 17

4. Tekniset tiedot
Moottori 4-tahti
Moottorin teho 3 kW / 4,1 HV
Työleveys 36 cm
Kuokanterät sarja/Ø 2 sarjaa V+O / 26 cm
Vaihde eteen 1
Käynnistys vaihtosuuntainen käynnistin
Polttoaine lyijytön normaalibensiini
Moottoriöljy n.0,6 l
5. Moottorimuokkaajan kokoaminen
Kiinnitä kahvankonsoli (2) kuvan 3 mukaisesti.
Kytkimen vaijeri (B) tulee tällöin vetää ylhäältä
konsolin takasivulta ulos (kuva 4).
Kahvankonsolin (kuva 9) korkeutta voi säätää
ruuveilla (A).
Pitävyyden parantamiseksi työnnä heti syvyys-
vaste (5) sisään ja varmista se sokalla (6) (kuva
11).
Ripusta vaijeri (B) kahvan vivun (I) ylempään
porausreikään (kuva 7).
Kierrä vaijerin säätöruuvin kuusikantamutteri (G)
irti, työnnä säätöruuvi ohjauslaippan (H) ja ruu-
vaa se kiinni kuusikantamutterilla (G) (kuva 8).
Säätöruuvin tulee olla kierteiden takaosassa,
kork.keskiosassa. Kun nyt moottorin käydessä
painetaan kytkinvipu (I) täysin alas, niin kuokan-
terien tulee pyöriä. Jos kuokanterät eivät pyöri
kunnolla, niin se tarkoittaa sitä, että moottorio-
saa ei paineta riittävän lujaan kiilahihnaa
vastaan, tällöin tulee säätöruuvia (X) kiertää
nuolen suuntaan enemmän ulos (kuva 8). Tällöin
kiilahihnaan tulee enemmän jännitystä.
Kiinnitä kaasuvivun vaijerin putki molempien
kaapelinkiinnittimien avulla työntökaareen (4),
kuva 5.
6. Käyttöönotto
Kuljetusturvallisuussyistä toimitetaan laite ilman
bensiiniä ja moottorin öljyntäyttöä.
Ensin tulee täyttää öljy. Kierrä öljyn mittatikku (J)
öljyntäyttöaukosta pois ja täytä moottoriin öljyä
10/40 (n. 0,6 l), kunnes se on öljyn mittatikun (J)
max.-merkinnässä (kuva 12).
Täytä bensiinitankkiin bensiiniä: lyijytöntä nor-
maalibensiiniä.
Säädä syvyysvaste (5) oikealle korkeudelle ja
varmista se sokalla (kuva 11).
Käännä kuljetuspyörä ylös ja napsauta se jou-
sella paikalleen (kuva 10).
Käännä bensiinihana (F) asentoon .ON. (kuva
6).
Työnnä käynnistysvipu asentoon -a-, (kuva 13).
Vedä käynnistysnarua kevyesti vasteeseen asti
ja sitten voimakkaasti läpi. Jos moottori ei käy
heti, toista käynnistysmenettely.
Käynnistysvivun asento -b- = joutokäynti
Käynnistysvivun asento -c- = moottori seis
Koosta riippuen voit siirtää koko kahvankonsolia
ylöspäin. Irroita tätä varten ruuvit -a- (kuva 9),
siirrä konsoli haluttuun asentoon ja kiristä ruuvit.
Työskentelyä varten tulee käynnistysvipua
painaa maaperän laadusta riippuen vielä eteen-
päin suuntaan -a-.
Muokkausterien käynnistämiseksi tulee kytkin-
kahvaa (I) pitää yksinkertaisesti alaspainettuna
(kuva 7). Kun kytkinkahva päästetään irti, niin
muokkausterät pysähtyvät.
7. Huolto
Käytä vain alkuperäisiä varaosia.
Öljyn ja bensiinin saa poistaa vain tähän tarkoi-
tetuissa jätehuoltopisteissä!
Varasytytystulpat: esim.: Bosch WR 7DC tai
Denso W16EPR-U
18
FIN
Anleitung BMH 41 Hurricane 12.11.2003 14:50 Uhr Seite 18

1. Sikkerhedsoplysninger
Generelle oplysninger:
Læs betjeningsvejledningen grundigt igennem.
Bliv fortrolig med manøvregrebene og med,
hvordan maskinen anvendes korrekt.
Tillad aldrig at børn eller andre personer, som
ikke kender betjeningsvejledningen, anvender
maskinen. Mindstealderen kan være fastsat af
lokalt gældende regler.
Arbejd aldrig når personer, især børn eller dyr,
opholder sig i nærheden.
Tænk på, at betjeningspersonen eller brugeren
hæfter for ulykker, som involverer andre perso-
ner, eller for beskadigelser på deres ejendele.
Forberedelser:
Mens du arbejder, skal du bære fast skotøj og
lange bukser. Brug ikke maskinen i bare tæer
eller lette sandaler.
Kontroller hele området, som maskinen skal
anvendes på, og fjern alle genstande, som kan
kastes ud af maskinen.
Advarsel! Benzin er særdeles brændbart!
Benzin må kun opbevares i de beholdere, som
er lavet til dette formål.
Tank op udenfor, og ryg ikke, mens du fylder
benzin på.
Benzin skal fyldes på, inden motoren startes.
Når motoren kører, eller når den er varm, må
tankdækslet ikke åbnes, og der må ikke fyldes
benzin på.
Hvis der er løbet benzin over, må du ikke forsø-
ge at starte motoren. I stedet for skal maskinen
fjernes fra området med benzin. Enhver form for
forsøg på at tænde maskinen skal undgås, indtil
benzindampene er forsvundet.
Af sikkerhedsårsager skal benzintanken og tank-
dækslet (regelmæssigt) skiftes ud.
Skift altid beskadigede lydpotter ud.
Inden du bruger maskinen, skal du kontrollere,
at værktøjerne ikke er slidte eller beskadigede.
For at undgå ubalance må slidte eller beskadi-
gede dele og fastgørelsesbolte kun skiftes ud i
hele sæt.
Håndtering:
Motoren må ikke køre i lukkede rum, hvor der er
fare for at kulilte samles.
Arbejd kun ved dagslys eller med en god belys-
ning.
Vær altid opmærksom på, at du står stabilt ved
skråninger.
Anvend kun maskinen i gangtempo.
Ved maskiner på hjul: Arbejd på tværs af skrå-
ningen, aldrig opad eller ned ad skråningen.
Vær især forsigtig, når du skifter kørselsretning
ved en skråning.
Vær især forsigtig, når du vender maskinen,
eller trækker den til dig.
Motorens grundindstillinger må ikke ændres, og
den må ikke køres i overhastighed.
Start motoren forsigtigt jvf. producentens oplys-
ninger, og sørg for, at der er en tilstrækkelig
afstand mellem dine fødder og værktøjet/værk-
tøjerne.
Kom aldrig hænder eller fødder i eller under
roterende dele.
Løft eller bær aldrig en maskine med kørende
motor.
Motoren skal slukkes
- hver gang du forlader maskinen;
- inden du tanker op;
- når motoren har efterløb, skal spjældventilen
lukkes.
Hvis maskinen har en benzinstophane, skal
denne lukkes efter brug af maskinen.
Af sikkerhedsårsager må motoromdrejningstallet
ikke overstige det omdrejningstal, der står anført
på mærkepladen.
Motoren skal startes forsigtigt og jvf. betjenings-
vejledningen. Når motoren kører, må du under
ingen omstændigheder komme i kontakt med de
roterende dele.
Vedligeholdelse og opbevaring:
Vær altid opmærksom på, at alle møtrikker,
bolte og skruer er spændt fast, så maskinen
befinder sig i sikker driftstilstand;
Opbevar aldrig maskinen med benzin i tanken i
en bygning, hvor der er mulighed for at benzin-
dampe kommer i kontakt med åben ild eller gni-
ster, eller hvor de kan antændes;
Nedkøl motoren, inden du opbevarer maskinen i
et lukket rum;
For at forhindre brandfare skal motoren og
udstødningen holdes fri for plantemateriale eller
fedtstof (olie), der slipper ud;
Af sikkerhedsårsager skal slidte eller beskadige-
de dele erstattes;
Hvis tanken skal tømmes, skal dette ske uden-
dørs.
2. Beskrivelse af maskinen (fig. 1, 1b)
1 Driftsaggregat komplet
2 Håndtagskonsol
3 Styrebøjle - Koblingshåndtag
4 Styrebøjle - Startgreb
5 Dybdestop
6 Sikringssplit
19
DK
Anleitung BMH 41 Hurricane 12.11.2003 14:50 Uhr Seite 19

3. Forklaring symboler
1. Pas på! Roterende værktøj!
2. Vigtigt! Læs betjeningsvejledningen!
4. Tekniske data
Motor 4-takt
Motorydeevne 3 kW / 4,1 PS
Arbejdsbredde 36 cm
Hakkekniv sæt/Ø 2 sæt h+v / 26 cm
Fremløb 1
Startsystem Reverserstartsystem
Brændstof Normalbenzin blyfri
Motorolie ca. 0,6 l
5. Montering af motorhakken
Fastgør håndtagskonsollen (2) ifølge (fig. 3).
Herved føres kontrolkablet (B) til koblingen ud
på bagsiden af konsollen (fig. 4).
Håndtagskonsollen (fig. 9) kan højdejusteres ved
skruerne (A).
For at få mere stabilitet stikkes dybdestoppet (5)
ind med det samme og sikres med sikringssplit
(6) (fig. 11).
Kontrolkablet (B) hænges ind i det øverste bore-
hul ved håndtagsgrebet (I) (fig. 7).
Sekskantmøtrikken (G) skrues af kontrolkablets
indstillingsskrue, og justerskruen stikkes ind i
føringsfligen (H) og fastskrues med sekskant-
møtrikken (G) (fig. 8). Justerskruen bør være i
gevindets bageste område, indtil maks. i midten.
Når nu koblingshåndtaget (I) trykkes helt ned,
mens motoren kører, skal hakkeknivene rotere.
Hvis hakkeknivene ikke roterer rigtigt, betyder
det, at motorpåsætningen ikke spændes hårdt
nok på kileremmen. Drej justerskruen (X) læn-
gere ud i pilens retning (fig. 8); det sørger for
mere spænding på kileremmen.
Røret til kontrolkablet fra gashåndtaget fastgøres
på styrebøjlen (4) med de to plastikclips, fig. 5.
6. Ibrugtagning
Af transportmæssige årsager leveres maskinen
uden benzin og motorolie.
Først påfyldes olie. Drej oliepinden (J) ud af
oliepåfyldningsstudsen, og påfyld motorolie
10/40 (ca. 0,6 l), op til oliepindens ”max”-marke-
ring (J) (fig. 12).
Benzin „Normal blyfri“ påfyldes benzintanken.
Dybdestop (5) indstilles til den rigtige højde og
sikres med split (fig. 11).
Transporthjulet vippes opad og kommer i ind-
greb med fjederen. (fig. 10).
Benzinhane (F) stilles på „ON“, (fig. 6).
Startgrebet stilles på position -a-, (fig. 13).
Start-tovtrækket trækkes let indtil modstanden,
så trækkes det kraftigt igennem. Hvis motoren
ikke starter med det samme, gentages startpro-
ceduren.
Startgreb position -b- = tomgang
Startgreb position -c- = motorstop
Alt efter kropshøjde kan den komplette hånd-
tagskonsol justeres opad. Dertil løsnes skruerne
-a- fig. 9, konsollen justeres, og skruerne stram-
mes igen.
Når du arbejder, trykkes startgrebet længere i
retning -a- alt efter bundbelastning.
For at starte hakkeknivene, holdes koblings-
håndtaget (I) ned, (fig. 7). Når man slipper kob-
lingshåndtaget, standser hakkeknivene.
7. Vedligeholdelse
Anvend udelukkende originale reservedele.
Olie og benzin skal bortskaffes ifølge miljøfor-
skrifterne!
Udskiftningstændrør: f.eks.: Bosch WR 7DC eller
Denso W16EPR-U
20
DK
Anleitung BMH 41 Hurricane 12.11.2003 14:50 Uhr Seite 20
