Husky G2301 User manual

1 / 12
Manuel d’instructions et schéma des pièces
Instruction Manual and Part List
G1500, G1500SE, G1500SE T, G2301, G2301T, G3000 & G3000T
Aspirateurs industriels – Industrial vacuum cleaners
Modèle / Model : ______________________
Date : ___________________________________
# Série / Serial # : ________________________
Inspecté par:
Inspected by: __________________________
MODÈLE G2301 ILLUSTRÉ
M
ODEL G2301 ILLUSTRATED
MODÈLE G3000T ILLUSTRÉ
M
ODEL G3000T ILLUSTRATED

3 / 12
Index Pièce / Part
QTÉ / QTY
TÊTE «A» /
HEAD "A"
QTÉ / QTY
TÊTE «B» /
HEAD "B"
DESCRIPTION DESCRIPTION
1 2001 1 1 CONNECTEUR SANS SOUDURE SOLDER LESS CONNECTOR
2 2202-1 7 9 VIS ÉTOILÉE À TÊTE CYLINDRIQUE 10 - 24 X 1/2" PAN PHILLIPS SCREW 10/24 X 1/2"
3 2212 2 2 ÉCROU HEXAGONAL AUTOFREINÉ À BAGUE DE NYLON 10 - 24 NYLON INSERT LOCK NUT 10 - 24
4 2212-1 8 8 ÉCROU À RONDELLE DENTÉE 10 - 24 KEPS NUT 10 - 24
5 2213 2 4 VIS ÉTOILÉE À TÊTE CYLINDRIQUE 10 - 24 X 1" PAN PHILLIPS SCREW 10 - 24 X 1"
6 2214 4 4 VIS ÉTOILÉE À TÊTE CYLINDRIQUE 10 - 24 X 2 1/2" PAN PHILLIPS SCREW 10 - 24 X 2 1/2"
7 2232 1 1 VIS 10 - 24 X 5/8" SCREW 10 - 24 X 5/8"
8 2239 N/A 2 VIS ÉTOILÉE À TÊTE CYLINDRIQUE 10 - 24 X 3/4" PAN PHILLIPS SCREW 10 - 24 X 3/4"
9 2240 2 2 VIS ÉTOILÉE À TÊTE CYLINDRIQUE 10 - 24 X 2" PAN PHILLIPS SCREW 10 - 24 X 2"
10 2245 6 2 VIS ÉTOILÉE À TÊTE CYLINDRIQUE #8 X 3/8" PAN PHILLIPS SCREW #8 X 3/8"
11 2247 2 2 CONNECTEUR À ANNEAU RING CONNECTOR
12 2254 6 6 ÉCROU HEXAGONAL 10 - 24 HEXAGONAL NUT 10 - 24
13 2255 4 8 ÉCROU À CHAPEAU 10 - 24 (ÉCROU CAP) CAP NUT 10 - 24 (ACORN NUT)
14 2259 9 16 RONDELLE À DENTURE INTÉRIEURE #10 (RONDELLE ÉTOILÉE) INTERNAL TOOTH LOCK WASHER #10
15 2260 N/A 2 RONDELLE DE BLOCAGE #10 LOCK WASHER # 10
16 2284 1 1 JOINT NÉOPRÈNE 1/8" X 3/4" X 1" NEOPRENE RUBBER GASKET 1/8" X 3/4" X 1"
17 5001 1 1 ATTACHE SERRANTE 4" 4" CABLE TIES
18 6109-4 1 1 PROTECTEUR DE PRISE 120V PLUG PROTECTOR 120V
19 7101 1 1 COUVERCLE MOTEUR MOTOR COVER
20 7102 N/A 1 ENVELOPPE MOTEUR MOTOR SHROUD
21 7129 1 1 CAGE CAGE
7129-1 1 1 CAGE COMPLÈTE ** COMPLETE CAGE ASSEMBLY **
22 7134 3 3 PLAQUE DE FERMETURE 4" 4" SHUT OFF PLATE
23 7135-2 1 1 TIGE DE PLASTIQUE 3.5" 3.5" PLASTIC ROD
24 7137 1 1 JOINT NÉOPRÈNE 3/8" X 3/4" X 4" NEOPRENE RUBBER GASKET 3/8" X 3/4" X 4"
25 7139 2 2 JOINT NÉOPRÈNE 3/8" X 4" X 5 5/8" NEOPRENE RUBBER GASKET 3/8" X 4" X 5 5/8"
26 7142 1 1 INTERRUPTEUR À BASCULE ON/OFF TOGGLE SWITCH
27 7143 1 1 BRIDE DE PROTECTION STRAIN RELIEF
28 7151 1 1 FLOTTEUR 5" DIA. EXT. X 1.5" FLOAT 5" OD X 1.5"
29 7156 1 N/A ENVELOPPE MOTEUR MOTOR SHROUD
30 7162-1 1 N/A COLLET D'ÉCHAPPEMENT 1.5" (SOUFFLERIE) EXHAUST COLLAR 1.5"
31 7164 1 1 PLAQUE DE MONTAGE WATER SHUT OFF SPINNING
32 7165 1 1 CORDON ÉLECTRIQUE 50' ELECTRIC POWER CORD 50'
33 7166 2 N/A BOUCHON AVEC GRILLAGE DE VENTILATION PLUG BUTTON SCREEN VENTILATION TYPE (VENT SCREEN)
34 7170 1 N/A MOTEUR 2.5 CV 120V (SUR LES MODÈLES G2301 ou G2301T) MOTOR 2.5 HP 120V (ON MODELS G2301 or G2301T)
4138 1 N/A BROSSE DE CARBONE (POUR LE MOTEUR 7170 ou 9152) CARBON BRUSH (FOR MOTOR 7170 or 9152)
7170-1 1 N/A MOTEUR 2.5 CV 240V MOTOR 2.5 HP 240V
4136-3 1 N/A BROSSE DE CARBONE (POUR LE MOTEUR 7170-1) CARBON BRUSH (FOR MOTOR 7170-1)
7141-3 1 N/A MOTEUR 2 CV 120V (SUR LES MODÈLES G1500SE ou G1500SE T) MOTOR 2 HP 120V (ON MODELS G1500SE or G1500SE T)
4136-1 1 N/A BROSSE DE CARBONE (POUR LE MOTEUR 7141-3) CARBON BRUSH (FOR MOTOR 7141-3)
7141 1 N/A MOTEUR 1 5/8 CV 120V (SUR LES MODÈLES G1500 ou G1500T) MOTOR 1 5/8 HP 120V (ON MODELS G1500 or G1500T)
4136 1 N/A BROSSE DE CARBONE (POUR LE MOTEUR 7141) CARBON BRUSH (FOR MOTOR 7141)
5102-2 1 N/A MOTEUR 1 5/8 CV 240V MOTOR 1 5/8 HP 240V
5114-2 1 N/A BROSSE DE CARBONE (POUR LE MOTEUR 5102-2) CARBON BRUSH (FOR MOTOR 5102-2)
35 7171 1 1 PLAQUE PROTECTRICE INTERRUPTEUR À BASCULE ON/OFF TOGGLE SWITCH GUARD
36 7448 2 N/A JOINT NÉOPRÈNE 3/8" X 7" X 8" NEOPRENE JOINT 3/8" X 7" X 8"
37 9152 N/A 1 MOTEUR 2.5 CV 3 STAGES 120V (SUR LES MODÈLES G3000 ou
G3000T)
MOTOR 2.5 HP 3 STAGES 120V (ON MODELS G3000 or
G3000T)
4138 N/A 1 BROSSE DE CARBONE (POUR LE MOTEUR 7170 ou 9152) CARBON BRUSH (FOR MOTOR 7170 or 9152)
38 9152-1 N/A 2 FIXATION MOTEUR MOTOR FIXING BRACKET
39 9184 1 1 ÉTIQUETTE AUTOCOLLANTE «PENSONS CANADIEN» "THINK CANADIAN" LABEL STICKER
40 9185-12 1 1 ÉTIQUETTE AUTOCOLLANTE NUMÉRO DE SÉRIE SERIAL NUMBER LABEL STICKER
41 9352 4 4 ENTRETOISE #10 2" SPACER #10 2"
42 9359 N/A 4 ENTRETOISE #10 1/2" SPACER #10 1/2"
43 9370 N/A 1 ENVELOPPE MOTEUR MOTOR SHROUD
44 BS300244 1 1 COLLIER POUR CÂBLES & FILS (DISPOSITIF DE FIXATION) CABLES & WIRES CLIP (FIXING CLIP)
45 OPT-317 1 1 ARRÊTOIR DE CORDON ÉLECTRIQUE ELECTRIC POWER CORD STRAIN RELIEF
COMBINAISONS POSSIBLES / POSSIBLE COMBINATIONS :
TÊTE «B» + BASE «1» = G3000
HEAD "B" + BASE "1" = G3000
TÊTE «B» + BASE «2» = G3000T
HEAD "B" + BASE "2" = G3000T
** Cet assemblage vient équipé des pièces 2202-1, 2212, 2240 (x2), 7129, 7134 (x3), 7135-2 & 7151 au moment de sa commande au service à la clientèle.
** This assembly comes with parts 2202-1, 2212, 2240 (x2), 7129, 7134 (x3), 7135-2 & 7151 when ordered at customer service.
TÊTE «A» + BASE «1» = G1500 ou G1500SE ou G2301 selon le moteur
HEAD "A" + BASE "1" = G1500 or G1500SE or G2301 according to motor
TÊTE «A» + BASE «2» = G1500T ou G1500SE T ou G2301T selon le moteur
HEAD "A" + BASE "2" = G1500T or G1500SE T or G2301T according to motor

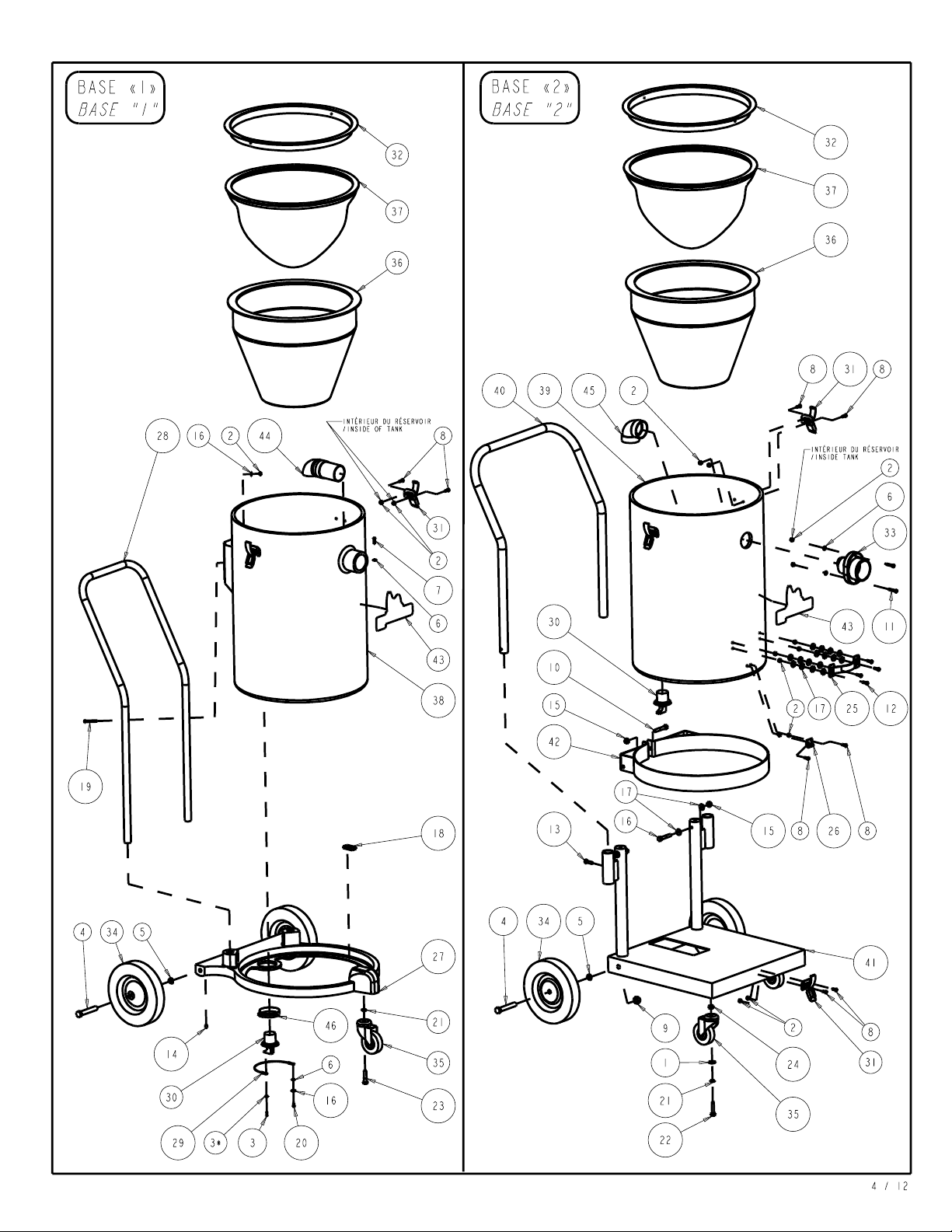

SCHÉMA DE PIÈCES / PARTS LIST

5 / 12
Index Pièce / Part QTÉ / QTY
BASE «1»
QTÉ / QTY
BASE «2» DESCRIPTION DESCRIPTION
1 2204 N/A 2 RONDELLE PLATE 3/8" FLAT WASHER 3/8"
2 2212 6 14 ÉCROU HEXAGONAL AUTOFREINÉ À BAGUE DE NYLON 10 - 24 NYLON INSERT LOCK NUT 10 - 24
3 2219 1 N/A RIVET 1/8" X 1/2" POP RIVET 1/8" X 1/2"
4 2220 2 2 BOULON HEXAGONAL 1/2 - 13 X 3" HEXAGONAL BOLT 1/2 - 13 X 3"
5 2221 2 2 RONDELLE DE TENSION POUR ROUES 1/2" WHEEL TENSION SPRING WASHER 1/2"
6 2222-1 3 2 RONDELLE DE SUPPORT 3/16" 3/16" BACK UP WASHER
7 2223 1 N/A RIVET 3/16" X 1/2" POP RIVET 3/16" X 1/2"
8 2232-1 4 8 VIS ÉTOILÉE À TÊTE CYLINDRIQUE 10 - 24 X 5/8" PAN PHILLIPS SCREW 10 - 24 X 5/8"
9 2234 N/A 2 ÉCROU HEXAGONAL 1/2" X 13 HEXAGONAL NUT 1/2" X 13
10 2236 N/A 3 BOULON HEXAGONAL 5/16" X - 18 X 2" HEXAGONAL BOLT 5/16" - 18 X 2"
11 2238-1 N/A 2 VIS ÉTOILÉE À TÊTE PLATE 10 - 24 X 1 1/4" FLAT PHILLIPS SCREW 10 - 24 X 1 1/4"
12 2239 N/A 4 VIS ÉTOILÉE À TÊTE CYLINDRIQUE 10 - 24 X 3/4" PAN PHILLIPS SCREW 10 - 24 X 3/4"
13 2242 N/A 2 VIS ÉTOILÉE À TÊTE CYLINDRIQUE 1/4" X 20 X 2" PAN PHILLIPS SCREW 1/4" X 20 X 1"
14 2248 2 N/A VIS CREUSE 1/4" - 20 X 3/8" (VIS ALLEN) ALLEN SCREW 1/4" - 20 X 3/8"
15 2256 N/A 3 ÉCROU HEXAGONAL AUTOFREINÉ À BAGUE DE NYLON 5/16" NYLON INSERT LOCK NUT 5/16"
16 2263 3 N/A RONDELLE PLATE 1/4" FLAT WASHER 1/4"
17 2266 N/A 20 RONDELLE PLATE 5/16" FLAT WASHER 5/16"
18 2283 2 N/A JOINT NÉOPRÈNE 1/4" X 3/4" X 1" NEOPRENE RUBBER GASKET 1/4" X 3/4" X 1"
19 2290 2 N/A VIS ÉTOILÉE À TÊTE CYLINDRIQUE 10 - 24 X 1/2" PAN PHILLIPS SCREW 10 - 24 X 1/2"
20 2295 1 N/A VIS TARAUDEUSE #8 X 1/2" TAPPING SCREW #8 X 1/2"
21 2297 1 2 RONDELLE DE BLOCAGE 3/8" LOCK WASHER 3/8"
22 2298 N/A 2 BOULON HEXAGONAL 3/8" X 16 X 1 1/2" HEXAGONAL BOLT 3/8" X 16 X 1 1/2"
23 2299 1 N/A BOULON HEXAGONAL 5/16" X - 18 X 1 1/2" HEXAGONAL BOLT 5/16" - 18 X 1 1/2"
24 2301 N/A 2 ÉCROU HEXAGONAL 3/8" X 16 HEXAGONAL NUT 3/8" X 16
25 4506 N/A 1 POIGNÉE CHROME CHROME HANDLE
26 6118 N/A 1 DISPOSITIF DE FIXATION CLAMP HOLD DOWN
27 7034 1 N/A BASE BASE
28 7040 1 N/A GUIDON HANDLE
29 7052 1 N/A ATTACHE 8" POUR BOUCHON DRAIN PLUG FASTENER
30 7053 1 1 BOUCHON DE VIDANGE DRAIN PLUG
31 7054 2 3 LANGUETTE DE RETENUE CATCH HOLD DOWN
32 7092 2 2 CERCEAU DU FILTRE FILTER RING
33 7092-1 N/A 1 PIVOT D'ADMISSION VISSANT SCREWING INTAKE
34 7105 2 2 ROUE 8" 8" WHEEL
35 7106-1 1 2 ROUE PIVOTANTE 3" 3" SWIVEL WHEEL
36 7174 1 1 FILTRE HUMIDE WET FILTER
37 7175 1 1 FILTRE SEC DRY FILTER
38 7220 1 N/A RÉSERVOIR (SUR LE MODÈLE G1500, G1500SE, G2301 & G3000) TANK (ON MODELS G1500, G1500SE, G2301 & G3000)
7220-2 1 N/A RÉSERVOIR COMPLET ** pour base #1 COMPLETE TANK ASSEMBLY ** for base #1
39 7220-1 N/A 1 RÉSERVOIR (SUR LE MODÈLE G1500T, G1500SE T, G2301T & G3000T) TANK (ON MODELS G1500T, G1500SE T, G2301T & G3000T)
7220-3 N/A 1 RÉSERVOIR COMPLET *** pour base #2 COMPLETE TANK ASSEMBLY *** for base #2
40 9024 N/A 1 GUIDON HANDLE
41 9121 N/A 1 BASE BASE
42 9122 N/A 1 COURROIE DE BASCULE TILT BELT
43 9181 1 1 ÉTIQUETTE AUTOCOLLANTE LOGO HUSKY (100%) HUSKY LOGO LABEL STICKER (100%)
44 BI635N 1 N/A ENTRÉE D'AIR ET DÉFLECTEUR NOIR BLACK AIR INTAKE & DEFLECTOR (VENT)
45 VC200 N/A 1 COUDE 90 DEGRÉ COURT 90 DEGREE SHORT ELBOW
46 VC510 1 N/A COLLET DE 2" À 2 1/2" CLAMP 2" TO 2 1/2"
TÊTE «B» + BASE «1» = G3000
HEAD "B" + BASE "1" = G3000
TÊTE «B» + BASE «2» = G3000T
HEAD "B" + BASE "2" = G3000T
** This assembly comes with parts 22212 (x4), 2222-1, 2223, 2232-1 (x4), 7054 (x2), 7220, 9181 & BI635N when ordered at customer service.
*** Cet assemblage vient équipé des pièces 2212 (x12), 2222-1 (x2), 2232-1 (x6), 2238-1 (x2), 2266 (x16), 4506, 6118, 7053, 7054 (x2), 7092-1, 7220-1, 9181 & VC200 au moment de sa commande au service à la clientèle.
*** This assembly comes with parts 2212 (x12), 2222-1 (x2), 2232-1 (x6), 2238-1 (x2), 2266 (x16), 4506, 6118, 7053, 7054 (x2), 7092-1, 7220-1, 9181 & VC200 when ordered at customer service.
COMBINAISONS POSSIBLES / POSSIBLE COMBINATIONS :
** Cet assemblage vient équipé des pièces 2212 (x4), 2222-1, 2223, 2232-1 (x4), 7054 (x2), 7220, 9181 & BI635N au moment de sa commande au service à la clientèle.
TÊTE «A» + BASE «1» = G1500 ou G1500SE ou G2301 selon le moteur
HEAD "A" + BASE "1" = G1500 or G1500SE or G2301T according to the motor
TÊTE «A» + BASE «2» = G1500T ou G1500SE T ou G2301T selon le moteur
HEAD "A" + BASE "2" = G1500T or G1500SE T or G2301T according to the motor
SCHÉMA DE PIÈCES / PARTS LIST

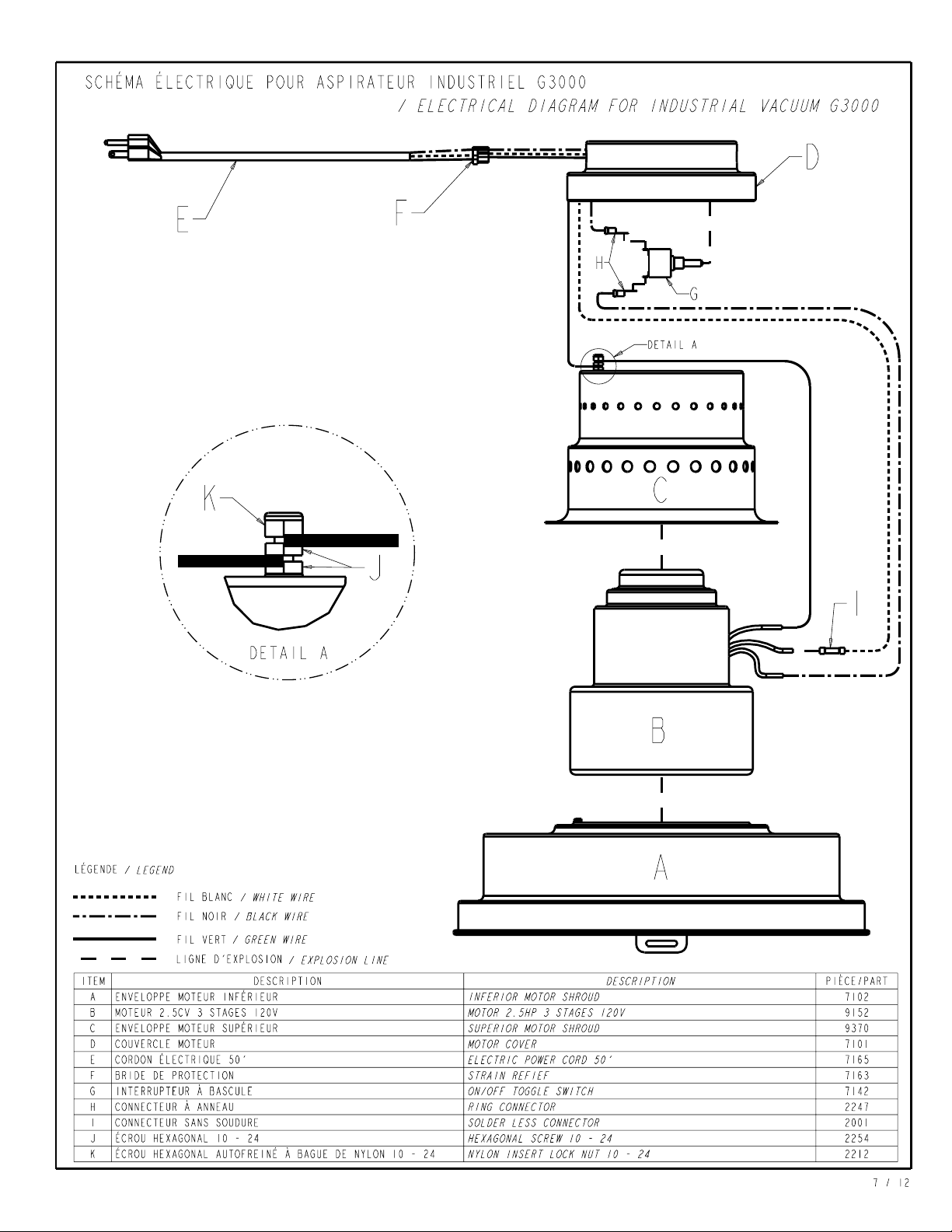

8 / 12
INSTRUCTIONS
Directives générales et de sécurité
1. Cette machine fonctionne sur un courant alternatif et doit être branchée à un système à
trois fils correctement mis à la terre.
2. Cette machine ne doit pas être utilisée près des vapeurs inflammables car les étincelles
produites par le moteur pourraient les enflammer.
3. Cette machine ne doit pas être utilisée sans sac-filtre convenable au risque d’endommager
le ventilateur du moteur.
4. Le filtre de polypropylène doit être utilisé pour l’aspiration de débris secs. Sa texture est
épaisse, laineuse et mousseuse à l’extérieur.
5. Le cordon d’alimentation doit être débranché de la prise de courant lorsque la machine est
laissée sans surveillance ou avant de démonter une pièce quelconque de cette machine
6. Le service d’entretien et les réparations ne doivent être faits que par les personnes
compétentes.
Mode d’emploi
S’assurer que tous les accessoires soient bien fixés pour éviter la perte de succion aux
outils.
Cette machine peut être utilisée avec tous les accessoires disponibles pour l’aspiration des
matières sèches ou humides. Consultez votre marchand pour les détails. De tels
accessoires sont conçus spécialement pour cette machine et doivent être utilisées pour en
tirer une efficacité maximale, ex. : les balais rotatifs, à air ou à l’électricité.
Cordon de rallonge
S’il faut utiliser un cordon de rallonge, il doit être du type C.A. 3 fils et d’au moins un
calibre supérieur au cordon de l’appareil.
Entretien de la machine
Moteur
Le moteur est muni de roulements graissés en permanence et n’a jamais besoin d’être
lubrifié.
Les balais du moteur doivent être inspectés à intervalles de six (6) mois ou 300 heures de
travail et remplacés lorsqu’ils ne mesurent plus que 3/8” de longueur.
Réservoir
Une trop forte accumulation de poussière et de saleté dans le réservoir réduira l’efficacité
de la machine. Il est préférable de vider fréquemment le réservoir.
Les réservoirs des modèles G1500 – G2301 – G3000 sont équipés d’un bouchon de
vidange. Il suffit de le retirer pour vidanger le contenu liquide dans un drain de plancher.
Cette machine est munie d’un flotteur automatique qui bloque l’orifice du moteur lorsque
le niveau de liquide dépasse une hauteur prédéterminée dans le réservoir. Il faut alors
arrêter l’aspirateur et vider le réservoir.
On retrouve sur les modèles « T » seulement un mécanisme de vidange particulier. Il
permet à l’opérateur de vidanger le réservoir sans avoir à le soulever en le basculant
simplement. Il peut déverser son contenu facilement, que ce soit dans un bol de toilette, un
drain, un seau, etc.
Filtre
La machine est équipée d’un filtre permanent en nylon ajouré pour l’eau et d’un sac-filtre
permanent en polypropylène pour l’aspiration des poussières. Les deux filtres sont
lavables. Ces filtres doivent êtres nettoyés périodiquement. On doit les remplacer s’ils sont
endommagés. Il est recommandé de secouer vigoureusement ces filtres à chaque vidange.
Des filtres de papier ou corlon sont disponibles pour un contrôle additionnel de la
poussière.
Service d’entretien
Pour les pièces et le service d’entretien, communiquer avec
le marchand ou le fabricant.
Operator and Safety Instruction
1. This machine must be used with a properly grounded A.C. 3-wire electrical system.
2. The machine is not to be used near flammable vapours. Sparks from the electric motor
may ignite such materials.
3. The machine is to be used with proper filter bag. Failure to do so may result in damage
to the motor fans.
4. The dry filter (heavy cloth), brushed on one side, is for dry pick up. The open-cell nylon
type is for wet pick-up.
5. The power cord should be disconnected from a proper outlet when the machine is
unattended or before any disassembly of this machine takes place.
6. Service maintenance and repairs should be performed by qualified personnel only.
.
Machine Operating instructions
When using your vacuum, make certain that all attachments are well fitted and fastened to
prevent loss of suction.
This machine can be supplied with all necessary attachments you will need for wet and dry
vacuuming; optional power brushes are available as extra cleaning features. Theses
accessories are designed for this machine and should be used for maximum efficiency.
Extension cords
If an extension cord is required, use properly grounded A.C. 3-wire which is at least one
gauge larger than the power cord of the machine.
Maintenance Instructions
Motor
The electric motor is equipped with permanently lubricated bearings requiring no extra
lubrication.
The carbon motor brushes should be checked every six (6) months or every 300 hour of
working hours, and replaced when the worn to 3/8” in length.
Vacuum Tank
Excessive accumulation or dust and dirt in the tank will reduce the efficiency of the
machine. It is advisable to empty the tank frequently.
This machine is equipped with high-level float shut-off system which will cut off vacuum
when the fluid level exceeds a specific height. The machine should then be shut off and the
vacuum tank emptied.
On G1500 – G2301 – G3000 the reservoirs are equipped with a drain plug to be pulled for
easy disposal of liquids into floor drain.
On model “T” only, a tilting mechanism is a standard feature. It enables the operator to
empty the reservoir to a convenient location (Sewage drain, janitor’s sink, toilet bowl,
bucket, etc.) without lifting the machine.
Filter
The machine is equipped with a permanent polypropylene dry filter and a permanent nylon
wet filter which need to be cleaned periodically. Should either of these be damage,
replacement should be made immediately. It is recommended that the dirt be shaken loose
from the dirt filter every time the machine is emptied. Both filters are washable. For extra
filtration this machine can be used with an optional paper or corlon filter in addition the
standard filter.
Service
For parts and service contact your dealer or manufacturer.
4281, rue Iberville St.
Montréal (Québec) Canada H2H 2L5
Tél : [phone] • Fax : [phone]
www.huskyces.com
[e-mail]

9 / 12
CARTE DE GARANTIE / WARRANTY CARD
THANK YOU FOR SELECTING HUSKY
SAVE THESE INSTRUCTIONS!
MERCI D’AVOIR CHOISI HUSKY
RANGEZ ET CONSERVEZ CES INSTRUCTIONS !

10 / 12
CARTE DE GARANTIE / WARRANTY CARD

11 / 12

12 / 12
HUSKY
HUSKYHUSKY
HUSKY
« L’ultime dans l’équipement de nettoyage »
« The ultimate in cleaning equipment »
4281, rue Iberville St.
Montréal (Québec) Canada H2H 2L5
Tél : [phone] • Fax : [phone]
www.huskyces.com
[e-mail]
VC2303-06 Version 1.3
