Hybrid+ KWADRA FL LED Manual

Autonomiczna oprawa kierunkowa oświetlenia awaryjnego
1/8IMM - KWADRA FL LED - AT_CT - PL_EN V01
PL
IP65/IP20
KWADRA FL LED
INSTRUKCJA MONTAŻU I OBSŁUGI
MOCOWANIE
Do sutu podwieszanego.
TRYBY PRACY
NM –NON-MAINTAINED – ciemny – po zaniku napięcia
zasilania przechodzi w tryb pracy awaryjnej
SM –
SWITCHED MAINTAINED – jasny przełączany – po zaniku
napięcia zasilania przechodzi w tryb pracy awaryjnej,
praca podstawowa sterowana (przełączana) przez L’
N–
NIGHT – nocny – oprawa awaryjna zasilana nieciągle;
oprawa świeci przy obecności napięcia zasilania wokre-
sach czasu sterowanych przez centralkę systemu CT,
apo jego zaniku przechodzi w tryb pracy awaryjnej (źró-
dło światła zasilane z akumulatora)
WYKONANIE
AT –AUTOTEST – samoczynnie wykonywane testy akumula-
tora i źródła światła
CT –CENTRALTEST – testy akumulatora i źródła światła
wykonywane na zlecenie jednostki centralnej
TESTY
Mikroprocesorowa jednostka sterująca i testująca oprawy automatycznie (AT), albo na zlecenie centralki (CT), wykonuje dwa typy testów:
TEST A –test źródła światła oraz akumulatora trwający 60 sekund – dla AT wykonywany automatycznie co 30 dni
TEST B –test źródła światła oraz czasu pracy, tj. do momentu rozładowania akumulatora – dla AT wykonywany raz w roku
Pierwszy TEST A wykonywany jest między 10 a 30 dniem, a TEST B między 30 a 90 dniem od włączenia zasilania (AC, akumulator).
OPTYKA
AREA –
(AR) symetryczny rozsył światła we wszystkich kie-
runkach, zalecana do wykorzystywania w miejscach
oznacznej wysokości lub do doświetlania punktów PPOŻ
AREA / AREA PLUS ROAD ROAD PLUS SIDE
ROAD –(RO) rozsył światła głównie wzdłuż drogi ewakuacyjnej,
zalecany do wykorzystywania w wysokich korytarzach
ROAD
PLUS –(RP) rozsył światła głównie wzdłuż drogi ewakuacyjnej
o znacznie większym zasięgu aniżeli dla optyki ROAD,
naniewielkie wysokości
SIDE –(RP) rozsył światła skierowany w jedną stronę, do mon-
tażu na ścianie, doświetlanie punktowe
DANE TECHNICZNE
Napięcie zasilania 230V AC 50/60HZ
Pobór mocy (3W)
NM 4,5W
SM, N 10W
Klasa ochronności I
Stopień ochrony IP65/IP20 1)
Typ źródła światła Moduł LED 2)
Temperatura barwowa światła 5700K
Moc zasilania źródła światła 1W, 2W, 3W
Trwałość źródła światła > 50 000h
Typ akumulatora Ni-MH 4,8V
Pojemność akumulatora 1,6; 2,1; 4,0Ah
Czas ładowania akumulatora < 24h
Nominalny czas pracy awaryjnej (taw) 1h, 2h, 3h
Zakres temperatur otoczenia +5 – +35˚C
TE: 3) -25 – +40˚C
Przekrój przewodu zasilającego
NM 3 x 0,5-2,5mm2
SM, N 4 x 0,5-2,5mm2
Średnica przewodu zasilającego ≤ 13mm
Średnica przewodu komunikacego CT ≤ 7mm
Łączenie przelotowe TAK
Okablowanie natynkowe NIE
1)
Oprawa w przestrzeni zewnętrznej/wewnętrznej, IP20 dla opraw bez uszczelnienia;
2)
Niewymienialne, serwisowalne źródło światła;
3) TE – rozszerzony zakres temperatur;

2/8 www.hybryd.pl
WYMAGANIA I ZALECENIA BEZPIECZEŃSTWA
• Zarówno podczas instalacji jak i użytkowania oprawy należy przestrzegać krajowych przepisów bezpieczeństwa jak również ogólnie uznanych zasad
ireguł techniki
• Faza stała oprawy (L) nie powinna być odłączana od zasilania przez jakiekolwiek sterowane zewnętrznie łączniki, przekaźniki czy styczniki (np. z systemu
BMS, wyłączniki ścienne, itp.)
• Podczas użytkowania opraw awaryjnych należy prowadzić rejestr raportów z inspekcji
• Zasilanie sieciowe oraz akumulator muszą być bezwzględnie odłączone przed każdą pracą instalacyjną bądź serwisową oprawy
• Przed włączeniem oprawy do użytkowania należy upewnić się czy w obudowie oprawy nie występują ciała obce powstałe podczas instalacji, a jeśli
występują usunąć je
• Oprawę należy użytkować nieuszkodzoną i zgodnie ze specykacją
Oprawa oświetlenia awaryjnego należy do grupy osprzętu przeciwpożarowego stąd podlega pod odpowiednie krajowe normy i przepisy.
NIE ZASTOSOWANIE SIĘ DO WSKAZÓWEK
BEZPIECZEŃSTWA MOŻE SKUTKOWAĆ POWSTANIEM
ZAGROŻENIA ŻYCIA A NAWET ŚMIERCIĄ
Nie zastosowanie się do niniejszej instrukcji może
doprowadzić do uszkodzenia oprawy i utraty gwarancji
NIE WPATRYWAĆ SIĘ W PRACUJĄCE ŹRÓDŁO ŚWIATŁA
Oprawa oświetleniowa powinna być umieszczana tak,
że nie jest przewidziane dłuższe wpatrywanie się
w oprawę z odległości bliższej niż 0,5m
WYMIARY (MM)
104
75,5
96
IP20
IP65
1,5
130
130
Ø80
120
120
110
Ø80
104
75,5
96
IP20
IP65
1,5
130
130
Ø80
120
120
110
Ø80
16 16
61
16
21
88
4,2
34
15
78
16
BUDOWA
SM/N
Złącze akumulatora
Złącze zasilania
Sprężyny
mocujące
Złącze komunikacyjne
Uchwyty
przewodów
CTAT Złącze zasilania
SCHEMAT PODŁĄCZENIA
SM
L
N
PE
1
KWADRA SU LED
12 2
PE
N
PE
N1
KWADRA SU LED
12 2
PE
N
PE
N
NM
L
N
PE
N
KWADRA SU LED
N
PE
L
PE
LN
KWADRA SU LED
N
PE
L
PE
L
PRZED WYKONANIEM JAKIEJKOLWIEK CZYNNOŚCI ZWIĄZANEJ Z OTWARCIEM OPRAWY NALEŻY UPEWNIĆ SIĘ,
ŻE NAPIĘCIE W PRZEWODACH ZASILANIA DOPROWADZONYCH DO NIEJ ZOSTAŁO ODŁĄCZONE
Wszelkie czynności montażowe i serwisowe oprawy mogą być wykonywane tylko iwyłącznie
przez wykwalikowany, posiadający odpowiednie uprawnienia i odpowiednio przeszkolony personel.

3/8IMM - KWADRA FL LED - AT_CT - PL_EN V01

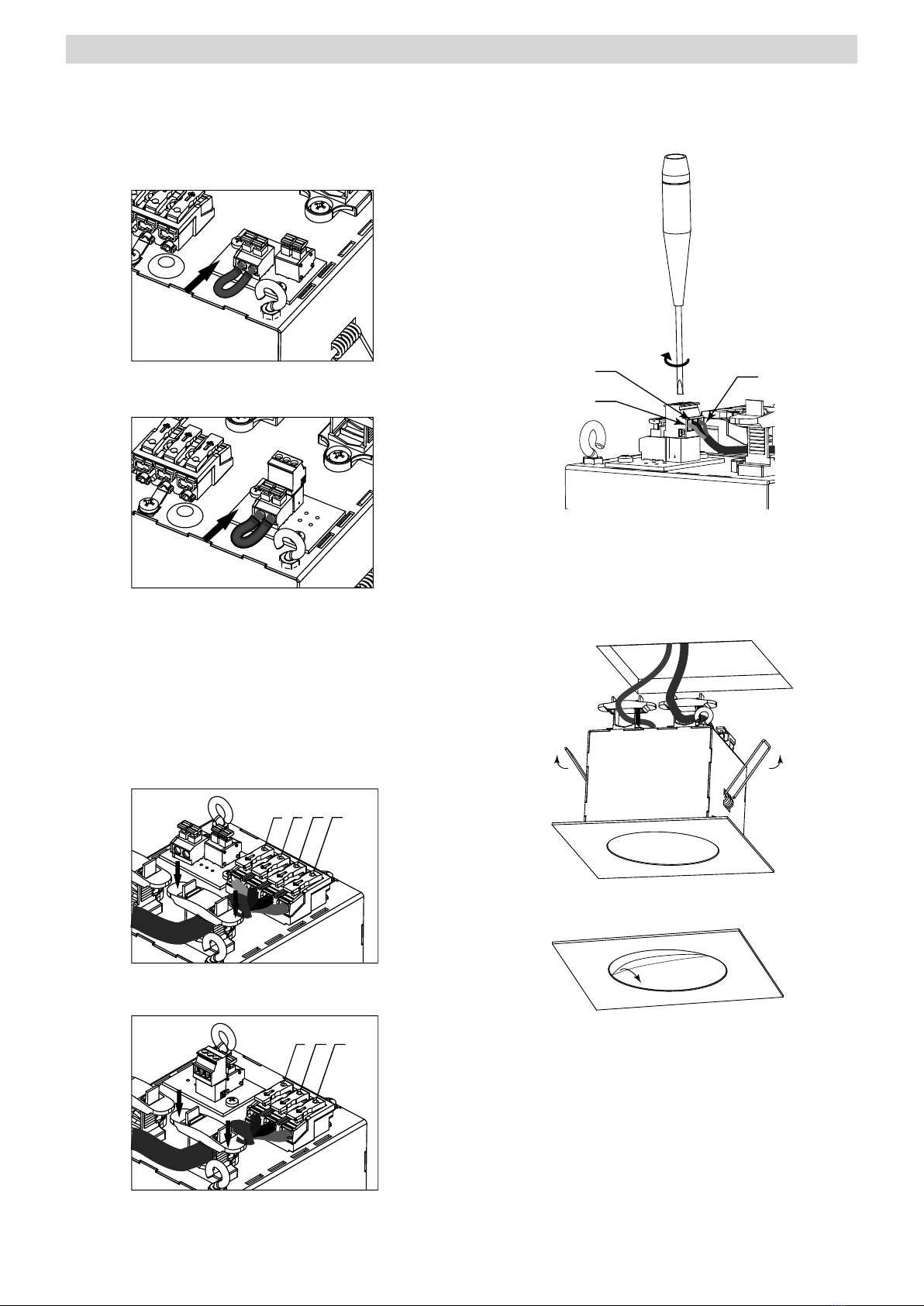

INSTALACJA
1. Rozpakować oprawę i zwerykować jej stan po transporcie.
2. W sucie wyciąć kwadratowy otwór o boku 105 do120mm.
3. Włożyć zworę włączającą akumulator do złącza podłączenia
akumulatora.
AT/SM/N
CT/NM
UWAGA (dla opraw AT ze złączem blokada):
Jeżeli wykorzystujemy blokadę trybu awaryjnego (patrz BUDOWA)
należy przy równoległym łączeniu złącz blokad opraw zachować tę
samą biegunowość na złączu blokady każdej oprawy. Oprawa posiada
fabrycznie zwarte złącze blokady (włączony tryb awaryjny).
4. Podłączyć przewody zasilania według schematu właściwego dla
wykonania oprawy. Żyły przewodów odizolować na długości 7-8mm.
Oprawa może być łączona przelotowo, jeśli przepisy krajowe i projekt
elektryczny na to pozwalają.
AT/SM/N
PE
2
1N
CT/NM
PE
NL
5. W wykonaniu CT podłączyć dodatkowo linię komunikacyjną do złącza
oprawy. Stosować się do wymagań podanych w dokumencie „Instrukcja
instalacji linii komunikacyjnej”. Zwrócić szczególną uwagę, aby ekran nie
dotykał żadnej metalowej części oprawy.
BE
A
6. Ugiąć sprężyny mocujące oprawę w górę i wsunąć oprawę w sut.
Zwrócić szczególną uwagę na kierunek obrotu oprawy ze względu na
optykę (patrz OPTYKA).
W celu uszczelnienia należy nałożyć silikon wokół brzegu oprawy
od strony sutu (nie wymagane, gdy wystarczający jest stopień
szczelnościIP20).
7. Zdjąć folię zabezpieczającą z szybki oprawy.
8. Przeprowadzić procedurę uruchomienia.

4/8 www.hybryd.pl
URUCHOMIENIE
Po zakończeniu wszystkich czynności montażowych należy sprawdzić poprawność pracy oprawy.
W tym celu należy wykonać poniższe czynności zwracając uwagę na wskazania diod sygnalizacyjnych oprawy:
1. Włączyć zasilanie oprawy. Pozostawić ją w tym stanie przez ok 30 sekund. W tym czasie czerwona dioda nie powinna świecić, zielona
dioda powinna pulsować lub świecić światłem ciągłym.
2. Odłączyć napięcie zasilania od oprawy, oprawa powinna przejść w tryb pracy awaryjnej, a diody sygnalizacyjne powinny zgasnąć. Źródło
światła oprawy powinno świecić.
3. Ponownie podłączyć napięcie zasilania – oprawa powinna uruchomić się jak w punkcie pierwszym.
4. Dla oprawy o trybie pracy SM, przy włączonej fazie stałej włączyć napięcie zasilania fazy przełączanej i zwerykować czy źródło światła
oprawy pracuje.
5. Przeprowadzić procedurę formowania akumulatora.
FORMOWANIE AKUMULATORA
Aby zapewnić długą żywotność akumulatora należy przeprowadzić procedurę jego formowania. W tym celu po montażu oraz uruchomieniu
oprawy należy wykonać poniższe czynności:
1. Włączyć napięcie zasilania – akumulator jest ładowany. W trakcie jego ładowania nie powinny wystąpić zaniki napięcia zasilania.
2. Wyłączyć napięcie zasilania po upływie 36h od jego włączenia. Oprawa automatycznie rozpocznie pracę w trybie awaryjnym i będzie
pracować do momentu rozładowania akumulatora, co będzie trwało do maksymalnie dwóch godzin dłużej aniżeli nominalny czas pracy.
3. Ponownie włączyć napięcie zasilania.
4. Odczekać 36h i wyłączyć napięcie zasilania. Oprawa ponownie przechodzi w tryb pracy awaryjnej i świeci do rozładowania akumulatora.
5. Włączyć napięcie zasilania.
6. Po 24h oprawa jest gotowa do pracy.
KONSERWACJA
Oprawę należy przecierać ściereczką zwilżoną wodą według ustalonego planu konserwacji. Do czyszczenia klosza nie używać środków
ścierających, rozpuszczalników, substancji i środków zawierających alkohol.
Źródło światła zastosowane w tej oprawie oświetleniowej powinno być wymieniane wyłącznie przez producenta, jego przedstawiciela
serwisowego lub podobnie wykwalikowaną osobę.
Po zamocowaniu oprawy na powierzchni płaskiej konieczne jest uszczelnienie połączenia między oprawą a sutem (nie wymagane, gdy
wystarczający jest stopień szczelności IP20).
Procedura wymiany akumulatora w przypadku czasu pracy awaryjnej nieosiągającego wartości nominalnej (należy postępować zgodnie
zrysunkami wprocedurze instalacji):
1. Wyłączyć zasilanie oprawy, zdjąć pokrywę oprawy. Odkręcić dwie przeciwległe śruby, mocujące płytę nośną do podstawy, a następnie
odchylić płytę nośną z modułem elektronicznym i źródłem światła, aby uzyskać swobodny dostęp do akumulatora.
2. Odłączyć akumulator od modułu i przeciąć opaskę kablową mocującą akumulator do obudowy.
3. Wymienić akumulator na zgodny z typem podanym na jego etykiecie. Założyć nową opaskę kablową.
4. Podłączyć i zamontować wymieniony akumulator w odwrotnej kolejności niż w punkcie 2 i 1.
5. Założyć pokrywę oprawy.
6. Przeprowadzić formowanie akumulatora.
PRZECHOWYWANIE
Oprawa powinna być przechowywana nie dłużej niż 6 miesięcy od daty zakupu, w suchym miejscu o temperaturze w zakresie -10 – +30˚C.
GWARANCJA
Gwarancja na wyrób obowiązuje pod warunkiem przestrzegania zaleceń i wskazówek producenta oraz użytkowania oprawy zgodnie
zprzeznaczeniem, naokres 12 miesięcy licząc od daty sprzedaży, chyba że oprawa sprzedana została w ramach kontraktu i ten stanowi
inaczej. Gwarancja nie obejmuje usterek mechanicznych powstałych z winy klienta, a także usterek wynikłych na skutek złego podłączenia
bądź użytkowania oprawy.

Self-contained emergency lighting luminaire
5/8IMM - KWADRA FL LED - AT_CT - PL_EN V01
IP65/IP20
EN
KWADRA FL LED

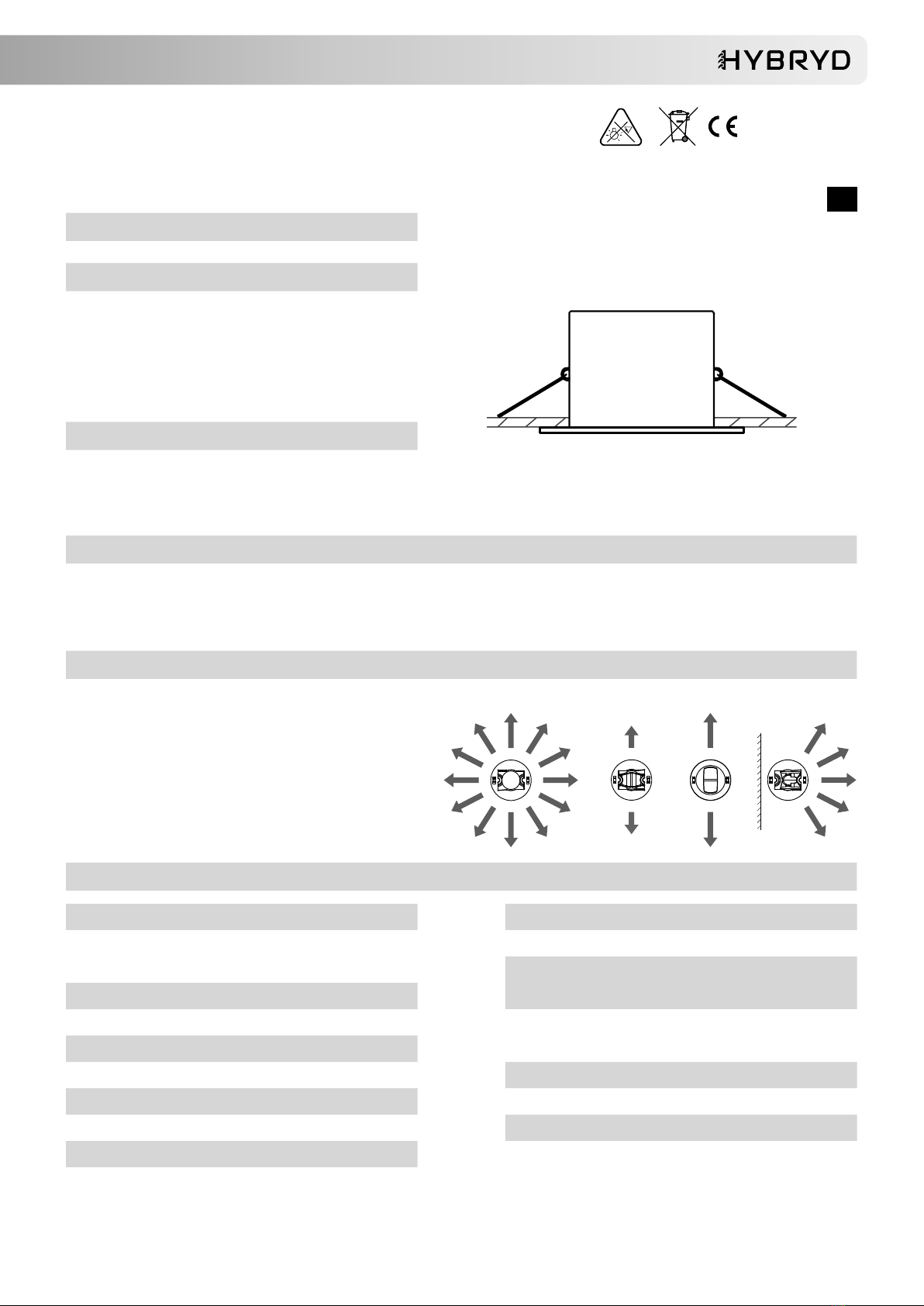

INSTALLATION AND MAINTENANCE MANUAL
MOUNTING TYPE
Mounting in a suspended ceiling
OPERATING MODE
NM –NON-MAINTAINED – luminaire operates in emergency
mode after power supply failure
SM –
SWITCHED MAINTAINED – luminaire operates in emer-
gency mode after power supply failure, mains operation
controlled by the switched phase L’
N–
NIGHT – luminaire operates in emergency mode after po-
wer supply failure, mains operation controlled from the
CT central unit
SYSTEM VARIANT
AT –AUTOTEST – internal components, battery and light
source tests being performed automatically
CT –
CENTRALTEST – internal components, battery and light
source tests being performed on command from the
main unit of central management system
TESTS
The microcontroller-based control and test unit performs automatically (AT) or on order from the central management system (CT) two types of tests:
TEST A –internal components and light source test lasting 60 seconds – performed every 30 days for the AT system variant
TEST B –
internal components, light source and operation duration test (till the battery is fully discharged) – performed every 360 days for the AT system variant
The rst TEST A will be performed 10-30 days after the power-up, and TEST B 30-90 days, after the power-up (AC, battery).
OPTICS
AREA –
(AR) symmetrical light distribution in all directions, rec-
ommended for use in places of considerable height
ortoilluminate re points
AREA / AREA PLUS
ROAD
ROAD PLUS SIDE
ROAD –(RO) light distribution mainly along the escape route, rec-
ommended for use in high corridors
ROAD
PLUS –(RP) light distribution mainly along the escape route
with amuch greater range than for the ROAD optics, for
smallheights
SIDE –(SD) light distribution directed to one side, for wall
mounting, spot illuminating
TECHNICAL DATA
Supply voltage 230V AC 50/60HZ
Current consumption (3W)
NM 4,5W
SM, N 10W
Protection class I
Ingress protection IP65/IP20 1)
Light source type LED module 2)
Light source temperature 5700K
Light source supply power 1W, 2W, 3W
Light source lifespan > 50 000h
Battery type / voltage Ni-MH 4,8V
Battery capacity 1,6; 2,1; 4,0Ah
Battery recharging time < 24h
Emergency operation time (taw) 1h, 2h, 3h
Ambient temperature range +5 – +35˚C
TE: 3) -25 – +40˚C
Supply cable cross-section area
NM 3 x 0,5-2,5mm2
SM, N 4 x 0,5-2,5mm2
Supply cable diameter ≤ 13mm
Communication cable diameter CT ≤ 7mm
Suitable for through wiring YES
Suitable for surface wiring NO
1)
Luminaire in internal/external zone, IP20 for luminaires without seal ;
2)
Non-exchangeable but serviceable light source;
3) TE – extended temperature range

6/8 www.hybryd.eu
SAFETY
• During the installation and usage of emergency luminaires, follow the national safety rules as well as generally accepted technical rules.
• Supply voltage should never be removed from the permanent phase by any external switches, relays or contactors (BMS, wall switch, etc.).
• During usage of emergency luminaires keep a register of inspection reports. Luminaire installation or maintenance has to be preceded by turning o
thepower supply and battery.
• Ensure that all foreign bodies are removed before the luminaire power is switched on.
• The luminaire is to be used undamaged and in accordance with specications.
• The luminaire is designed for use inside the building.
The above-mentioned luminaire is a re protection equipment and therefore falls within relevant standards and regulations.
NOT OBEYING THE SAFETY INSTRUCTIONS
AND RECOMMENDATIONS CAN CAUSE LIFE
THREAT OR EVEN DEATH
Not obeying this instruction manual can result
in luminaire damage and loss of warranty
DO NOT STARE AT THE OPERATING LIGHT SOURCE
The luminaire should be positioned so that
prolonged staring into the luminaire at
a distance closed than 0.5m is not expected
DIMENSIONS (mm)
104
75,5
96
IP20
IP65
1,5
130
130
Ø80
120
120
110
Ø80
104
75,5
96
IP20
IP65
1,5
130
130
Ø80
120
120
110
Ø80
16 16
61
16
21
88
4,2
34
15
78
16
CONSTRUCTION
SM/N
Battery connector
Power connector
Fixing
springs
Communication
connector
Cable
holders
CTAT Power connector
WIRING DIAGRAM
SM
L
N
PE
1
KWADRA SU LED
12 2
PE
N
PE
N1
KWADRA SU LED
12 2
PE
N
PE
N
NM
L
N
PE
N
KWADRA SU LED
N
PE
L
PE
LN
KWADRA SU LED
N
PE
L
PE
L
BEFORE ANY INSTALLATION OR MAINTENANCE OPERATION IS PERFORMED
ON THE LUMINAIRE THE POWER SUPPLY SHOULD BE DISCONNECTED.
All installation and maintenance procedures can be performed only by qualied,
properly trained and if appropriate, certiedsta.

7/8IMM - KWADRA FL LED - AT_CT - PL_EN V01
INSTALLATION
1. Unpack the luminaire after transport and verify its condition.
2. Cut a square hole in the ceiling with a side of 105 to 120mm.
3. Insert the jumper enabling the battery to the battery connector.
AT/SM/N
CT/NM
NOTE (for AT luminaire variant with lock connector):
If you use the emergency mode lock (see CONSTRUCTION) the same
polarity should be maintained when connecting the connectors of the
interlocks in parallel on the interlock connector of each luminaire. The
luminaire has a factory-shortened lock connector (emergency mode on).
4. Connect the power supply cables according to the appropriate wiring
diagrams, strip 7-8mm of wire copper insulation. Place the wires so that
the cover may be mounted without any obstacles. Pay special attention to
the luminaire supply voltage!
The luminaire may be through connected if permitted by national
regulations and the electrical project.
AT/SM/N
PE
2
1N
CT/NM
PE
NL
5. For the CT luminaire variant, connect communication wires
to the modules communication connector according to document
“Communication line installation manual”. Pay special attention that the
screen does not touch any metal part of the luminaire housing.
BE
A
6. Push the spring holders up and slip the luminaire into the hole in the
ceiling. Pay attention to optics placement according to the escape route
(see OPTICS).
In order to sealing, it is necessary to apply silicone between the edge of
the luminaire and the ceiling (not required, when the degree of protection
IP20 is suicient)
7. Remove the scratches protective lm from the plastic pane.
8. Perform the commissioning procedure.

8/8 www.hybryd.eu
COMMISSIONING
After all installation procedures are nished, the luminaire operation needs to be veried.
Follow the instructions below and pay attention to the state of the led indicators:
1. Switch on the luminaire power supply. In that time red indicator LED should not light and the green one should light constantly or blink.
2. Turn o the luminaire power supply. The luminaire will go automatically into emergency operation; the indication LEDs should remain
switched o. The light source should light.
3. Switch power supply again – the luminaire should work as in rst point.
4. For the luminaire with the SM operation mode, with the xed phase switched on, switch on the supply voltage of the switching phase
and verify that theluminaire lighting source is working.
5. Perform the battery forming procedure.
BATTERY FORMING
To ensure the battery long lifespan perform a forming procedure.
After installation and commissioning follow below instructions:
1. Switch on luminaire power supply. The battery will be charged. During this period no voltage blackouts should occur.
2. After 36 hours turn o luminaire power supply. The luminaire will go automatically into emergency operation and will operate for up to
two hours over the rated emergency operation time.
3. Switch the power supply back on.
4. After 36 hours turn o the power supply. The luminaire will switch to emergency operation again and will operate until the battery is
fully discharged.
5. Turn the luminaire power supply back on.
6. The luminaire will be ready for operation after 24 hours.
MAINTENANCE
Luminaire should be cleaned with a damp cloth according to building maintenance plan.
Do not use abrasive cleaners, solvents, substances and cleaning agents containing alcohol to clean the light source.
The light source used in this luminaire may only be replaced by the manufacturer, his service agent or a similar qualied person.
After mounting the luminaire on a at surface, it is necessary to seal the connection between the luminaire and the ceiling (not required,
when the degree of protection IP20 is suicient).
Battery replacement procedure if nominal emergency operating time isn’t met (follow the drawings in installation procedure):
1. Switch o the luminaire power supply and remove the cover. Remove two opposite screws that secure carrier plate to the base, then fold
the both parts so that battery is easily accessible.
2. Disconnect the battery from the emergency module and cut the cable tie securing the battery. Peel it o the luminaire base.
3. Replace it with a new one of the same types as on the battery label. Fit a new cable tie.
4. Connect and mount the battery on the emergency module in reverse order to steps 2 and 1.
5. Replace the cover.
6. Perform the battery forming.
STORAGE
The luminaire should be stored no longer than 6 months from the date of purchase, in a dry place with an ambient temperature range of
-10 – +30˚C.
WARRANTY
Warranty is valid and enforceable only when manufacturer’s recommendations are preserved, and the installation and usage are proper.
Warranty is granted for a period of 12 months from the date of sale, unless the luminaire has been sold under dierent contract conditions.
The warranty is excluded in case ofmisuse, unsuitable use, wrong connection or mechanical defects of the luminaire caused by the client.
