HydroPro 5 Troubleshooting guide

Swimming Pool Heat Pump
User and Service manual
Polish ●English ●German ●Dutch ●French ●Russian ●Swedish

INDEX FOR DIFFERENT LANGUAGES
CO2 Regulation (EU)...................................................1~7
Polskiej firmy…………………….................……….............8~35
English manual………………………………........………….......36~62
Bedienungsanleitung Deutsch…………………………........63~89
Nederlandse handleiding……………………………..…….....90~115
Manuel français………………………………..………..….........116~142
инструкцию на русском………………...........................143~169
Svensk manuell...........................................................170~191

- 1 -
Regulacje (EU) n°517/2014 z 16/04/14 na temat fluorowanego gazu cieplarnianego i
unieważnienie (EC) n° 842/2006
Kontrole szczelności
1. Operator sprzętu który zawiera 5 ton CO2fluorowanego gazu cieplarnianego, odpowiednik lub większa ilość
oraz brak pianki powoduje sprawdzenie sprzętu pod kątem szczelności.
2. Dla sprzętu zawierającego fluorowany gaz cieplarniany w ilości 5 ton CO2, lub więcej, ale mniej niż 50 ton CO2jest
sprawdzany co 12 miesięcy.
Obrazek CO2
1. Ilość CO2w kg i tonach.
Ilość i tony CO2
Częstotliwość testu
Od 2 na 30 kg = od 5 na 50 ton
Co roku
Gas R32, 7.41kg jest równowartością 5 ton CO2i jest sprawdzany każdego roku.
Trening I certyfikacja
1. Personel musi posiadać odpowiednią certyfikację, która zapewnia odpowiednią wiedzę na temat standardów
oraz odpowiednie kompetencje w zakresie prewencji emisji i odyzskania fluorowanego gazu cieplarnianego jak i
musi zachować wszelkie normy bezpieczeństwa oraz odpowiedniego sprzętu.
Prowadzenie dokumentacji
1. Operatorzy sprzętu, którego jest wymagana kontrola pod względem szczelności, muszą prowadzić dokumentację
dla całego sprzętu tj:
a) IIość i typ zainstalowanego fluorowanego gazu cieplarnianego.
b) Ilości fluorowanego gazu cieplarnianego dodanego podczas instalacji - prowadzenie i serwis.
c) Czy ilośći zainstalowanego fluorowanego gazu cieplarnianego zostały przetworzone lub odzyskane, z załączeniem
nazwy i adresu miejsca przetworzenia lub reklamacji oraz jeśli możliwy - numer certyfikatu.
d) Ilość odzyskanego fluorowanego gazu cieplarnianego.
e) Dane firmy instalującej, serwisującej, konserwującej i jeśli możliwa naprawa lub likwidacja sprzętu oraz jego
numer cerrtyfikatu.
f) Daty i rezultaty przeprowadzonych testów.
g) Jeśli sprzęt został zlikwidowany – wymagane środki do odzyskania i rozłożenia fluorowanego gazu cieplarnianego.
2. Operator musi zachować rejestry przez minimum pięć lat, firmy przeprowadzające zlecenia operatorów muszą
zatrzymać kopie rejestrów przez minimum pięć lat.

- 2 -
Regulation (EU) n° 517/2014 of 16/04/14 on fluorinated greenhouse gases and
repealing Regulation (EC) n° 842/2006
Leak checks
1. Operators of equipment that contains fluorinated greenhouses gases in quantities of 5 tons of CO2, equivalent or
more and not contained in foams shall ensure that the equipment is checked for leaks.
2. For equipment that contains fluorinated greenhouse gases in quantities of 5 tons of CO2equivalent or more, but
of less than 50 tons of CO2equivalent: at least every 12 months.
Picture of the equivalence CO2
1. Load in kg and Tons amounting CO2.
Load and Tons amounting CO2
Frequency of test
From 2 at 30 kg load = from 5 at 50 Tons
Each year
Concerning the Gaz R32, 7.41kg amounting at 5 tons of CO2, commitment to check each year.
Training and certification
1. The operator of the relevant application shall ensure that the relevant personnel have obtained the necessary
certification, which implies appropriate knowledge of the applicable regulations and standards as well as the
necessary competence in emission prevention and recovery of fluorinated greenhouse gases and handling safety
the relevant type and size of equipment.
Record keeping
1. Operators of equipment which is required to be checked for leaks, shall establish and maintain records for each
piece of such equipment specifying the following information:
a) The quantity and type of fluorinated greenhouse gases installed;
b) The quantities of fluorinated greenhouse gases added during installation, maintenance or servicing or due to
leakage;
c) Whether the quantities of installed fluorinated greenhouse gases have been recycled or reclaimed, including the
name and address of the recycling or reclamation facility and, where applicable, the certificate number;
d) The quantity of fluorinated greenhouse gases recovered
e) The identity of the undertaking which installed, serviced, maintained and where applicable repaired or
decommissioned the equipment, including, where applicable, the number of its certificate;
f) The dates and results of the checks carried out;
g) If the equipment was decommissioned, the measures taken to recover and dispose of the fluorinated
greenhouse gases.
2. The operator shall keep the records for at least five years, undertakings carrying out the activities for operators
shall keep copies of the records for at least five years.

- 3 -
Verordnung (EU) Nr. 517/2014 vom 16/04/14 über fluorierte Treibhausgase und
die Verordnung (EG) zur Aufhebung Nr. 842/2006
Dichtheitsprüfung
1. Die Betreiber von den Geräte, die die fluorierte Treibhausgase in Mengen von 5 Tonnen CO2-Äquivalent oder
mehr enthalten und nicht in Schäumen enthalten, müssen sicherstellen, dass das Gerät auf Dichtheit überprüft
wird.
2. Für die Geräte, die fluorierte Treibhausgase in Mengen von 5 Tonnen 5 Tonnen CO2-Äquivalent oder mehr
enthalten aber weniger als 50 Tonnen CO2-Äquivalent enthalten: mindestens alle 12 Monate.
Bild der Gleichwertigkeit CO2
1. Belastung von CO2 in kg und Tonnen.
Belastung und Tonnen von CO2
Häufigkeit der Prüfung
Von 2 bei 30 kg Belastung = von 5 bei 50 Tonnen
Jedes Jahr
In Bezug auf die Gaz R32, 7.41 kg in Höhe von 5 Tonnen CO2, Engagement für die Überprüfung jedes Jahr.
Ausbildung und Zertifizierung
1. Die Betreiber der betreffenden Anwendung sollen dafür Sorge tragen, dass die zuständige Person die
erforderliche Zertifizierung erlangt hat, die die angemessene Kenntnisse der geltenden Vorschriften und Normen
sowie die notwendige Kompetenz in Bezug auf die Emissionsvermeidung und - verwertung von fluorierten
Treibhausgasen und der Handhabungssicherheit der betreffenden Typen und Größe der Ausrüstung beinhaltet.
Aufbewahrung der Aufzeichnungen
1. Die Betreiber von den Geräte, die auf Dichtheit überprüft werden müssen, müssen für jedes Gerät, das die
folgenden Angaben enthält, Aufzeichnungen erstellen und verwalten:
a) Die Menge und Art der installierten fluorierten Treibhausgase;
b) Die Mengen an fluorierten Treibhausgasen, die während der Installation, Wartung oder Service oder aufgrund
von Leckagen hinzugefügt werden;
c) Ob die Mengen der installierten fluorierten Treibhausgase wiederverwandt oder zurückgefordert wurden,
einschließlich der Name und Anschrift der Wiederverwendung oder Rückgewinnungsanlage und gegebenenfalls
der Bescheinigungsnummer;
d) Die Menge der fluorierten Treibhausgase wiederhergestellt wird;
e) Die Identität des Unternehmens, das die Ausrüstung installiert, gewartet und gegebenenfalls repariert oder
außer Betrieb hat, gegebenenfalls einschließlich der Nummer des Zertifikats;
f) Datum und Ergebnisse der Prüfung durchgeführt werden;
g) Wenn das Gerät außer Betrieb hat, wurden die Maßnahmen zur Rückgewinnung und Beseitigung der fluorierten
Treibhausgase getroffen.
2. Die Betreiber bewahrendie Aufzeichnungen für mindestens fünf Jahre lang auf, wobei die Unternehmen, die
die Tätigkeiten für die Betreiber ausführen, die Aufzeichnungen für mindestens fünf Jahre lang aufbewahren soll.

- 4 -
Verordening (EU) nr. 517/2014 van het Europees Parlement en de Raad van 16 april
2014 betreffende gefluoreerde broeikasgassen en tot intrekking van Verordening
(EC) nr. 842/2006
Controle op lekkages
1. Exploitanten van apparatuur die gefluoreerde broeikasgassen in hoeveelheden van 5 ton CO2, zelfde aantal of
meer bevatten en niet verpakt in het isolatieschuim dragen er zorg voor dat de apparatuur wordt gecontroleerd op
lekken.
2. Voor apparatuur die gefluoreerde broeikasgassen in hoeveelheden van 5 ton CO2 zelfde aantal of meer
bevatten, maar minder dan 50 ton CO2-equivalent: tenminste iedere 12 maanden.
Beeld van de CO2-equivalent
1. Lading in kg en Ton van hoeveelheid CO2.
Lading en Ton van hoeveelheid CO2
Testfrequentie
Van 2 tot 30 kg lading = van 5 tot 50 Ton
Ieder jaar
Met betrekking tot Gaz R32, 7.41kg met de hoeveelheid 5 ton CO2, toewijding aan jaarlijkese controle.
Training en certificatie
1. De exploitant van de betreffende toepassing zal er voor zorg dragen dat het betrokken personeel de nodige
certificering hebben verkregen, hetgeen inhoudt voldoende kennis van de geldende voorschriften en norm te
bezitten, alsmede de nodige deskundigheid in emissiepreventie en terugwinning van gefluoreerde broeikasgassen
en hanteren van de veiligheid van de betreffende type en de omvang van de apparatuur.
Registratie
1. Exploitanten van apparatuur die verplicht zijn op lekkage te controleren, zullen registers aanmaken en
bijhouden voor elk deel van dergelijke apparatuur dat de volgende informatie bevat:
a) De hoeveelheid en het type van de geïnstalleerde gefluoreerde broeikasgassen;
b) De hoeveelheden gefluoreerde broeikasgassen toegevoegd tijdens het installeren, onderhoud of de service of als
gevolg van lekkage;
c) Of de hoeveelheden van de geïnstalleerde gefluoreerde broeikasgassen zijn gerecycleerd of teruggewonnen,
inclusief de naam en het adres van de recycling- of terugwinningsinstallatie en waar van toepassing het
certificaatnummer;
d) De hoeveelheid teruggewonnen gefluoreerde broeikasgassen
e) De identiteit van de onderneming die de installatie, reparatie, onderhoud uitvoert en voor zover van toepassing
raparties of verwijdering van apparatuur voor zijn rekening neemt, inclusief, in voorkomend geval, het nummer van
haar certificaat;
f) De data en de resultaten van de verrichte controles;
g) Indien de apparatuur buitengebruik werd gesteld, de genomen maatregelen voor het terugwinnen en afvoeren
van de gefluoreerde broeikasgassen.
2. De exploitant zal de administratie gedurende tenminste vijf jaar bewaren, de ondernemingen die de
werkzaamheden voor de exploitanten uitvoeren, moeten tenminste vijf jaar kopieën van de registers bijhouden.

- 5 -
Règlement (UE) n° 517/2014 du 16/04/14 relatif aux gaz à effet de serre fluorés et
abrogeant le règlement (CE) n° 842/2006
Contrôles d’étanchéité
1. Les exploitants d’équipements qui contiennent des gaz à effet de serre fluorés dans des quantités supérieures ou
égales à 5 tonnes équivalent CO2, veillent à ce que ces équipements fassent l’objet de contrôles d’étanchéité.
2. Au 1 janvier 2017 les contrôles d’étanchéité sont à effectuer au moins tous les douze mois, pour les équipements
dans des quantités supérieures ou égales à 5 tonnes équivalent CO2mais inférieures à 50 tonnes équivalent CO2.
Tableau des équivalences CO2
1. Charge en kg et Tonnes équivalant CO2.
Charge et Tonnes équivalant CO2
Fréquence du contrôle
De 2 à 30 kg de charge soit de 5 à 50 Tonnes
Tous les ans
Pour le Gaz R32, 7.41kg équivalences à 5 tonnes de CO2 donc devoir de vérifier tous les ans.
Formation et certification
1. L'exploitant veille à ce que le personnel concerné ait obtenu la certification nécessaire, qui implique une
connaissance appropriée des règlements et des normes applicables ainsi que la compétence nécessaire en termes
de prévention d'émission, de récupération des gaz à effet de serre fluorés, de manipulation sans danger pour les
contrôles d’étanchéité de l’équipement.
Tenue de registres
1. Les exploitants d’équipements qui doivent faire l’objet d’un contrôle d’étanchéité établissent et tiennent à jour,
pour chaque pièce de ces équipements, des registres dans lesquels ils consignent les informations suivantes :
a) La quantité et le type de gaz à effet de serre fluorés installées;
b) Les quantités de gaz ajoutées pendant l’installation, la maintenance ou l’entretien ou à cause d’une fuite;
c) La quantité de gaz installés qui a été éventuellement recyclée ou régénérée, y compris le nom et l’adresse de
l’installation de recyclage ou de régénération et, le cas échéant, le numéro de certificat;
d) La quantité de gaz récupérée;
e) L’identité de l’entreprise qui a assuré l’installation, l’entretien, la maintenance et, le cas échéant, la réparation ou
la mise hors service de l’équipement, y compris, le cas échéant, le numéro de son certificat;
f) Les dates et les résultats des contrôles effectués;
g) Si l’équipement a été mis hors service, les mesures prises pour récupérer et éliminer les gaz.
2. Les exploitants conservent les registres visés audit paragraphe pendant au moins cinq ans, les entreprises
exécutant les activités pour le compte des exploitants conservent des copies des registres visés au paragraphe 1
pendant au moins cinq ans.

- 6 -
Установление (EU) № 517/2014 от 16/04/14 на фторированный парниковый газ
и отменяющее положение (EU) № 842/2006
Проверка утечки
1.Операторы оборудования, содержащего фторированных парниковых газов эквивалентно или более 5 тонн
СО2, и не содержится в пен должна гарантировать, что оборудование проверяется на наличие утечек.
2. Для оборудования, которое содержит фторсодержащие парниковые газы эквивалента или более5 тонн
СО2, но менее 50 тонн эквивалента СО2: по крайней мере, каждые 12 месяцев.
Рисунок эквивалента СО2
1. Нагрузка в кг и объем в тоннах CO2
Нагрузка в кг и объем в тоннах CO2
Частота испытания
От 2 на 30 кг нагрузки = от 5 в 50 тонн
Каждый год
Что касается Gaz R32,7.41kg сумму в 5 тонн СО2, обязательство проверять каждый год
Обучение и сертификация
1. Оператор соответствующего приложения должен обеспечить, чтобы соответствующий персонал получили
необходимую сертификацию, что овладеет соответствующими знаниями применимых правил и стандартами,
а также необходимыми навыками в области предупреждения выбросов и восстановления фторированных
парниковых газов и техниками безопасности соответствующего типа и размер оборудования.
Хранение записи
1.Операторы оборудования, которое требуется проверки на наличие утечек, должны установить и сохранить
записи для каждого оборудования с указанием следующей информации:
a)Установленное количество и тип фторированных парниковых газов;
б) Количество фторированных парниковых газов, добавленных во время установки, ремонта или сервисного
обслуживания или из-за утечки;
c) Является ли количество установленных фторированных парниковых газов быть переработаны или
утилизирован, включая имя и адрес восстановления или рециркуляции и номер сертификата (если это
применимо);
d) Количество восстановления фторированных парниковых газов
e) Гарантия оборудования во время установки, ремонта, обслуживания, и количество сертификата ремонта и
выведенного из эксплуатации при необходимости.
f) Дата и результат проверки
g) Если оборудование был выведен из эксплуатации, принимать меры для восстановления и утилизации
фторированных парниковых газов.
2. Оператор должен хранить записи в течение не менее пяти лет, предприятия, осуществляющие
деятельность должны хранить копии записей в течение не менее пяти лет.

- 7 -
Förordning (EU) Nr: 517/2014 den 16/04/14 om fluorerade växthusgaser och
upphävande av förordning (EC) Nr: 842/2006
Läckagekontroll
1. Operatörer av utrustning som innehåller fluorerade växthusgaser i mängder på 5 ton CO2-ekvivalenter eller mer
och inte ingår i skum ska se till att utrustningen kontrolleras för läckor.
2. För utrustning som innehåller fluorerade växthusgaser i mängder på 5 ton CO2-ekvivalenter eller mer, men
mindre än 50 ton CO2-ekvivalenter: åtminstone var 12 månad.
Bild på likvärdig CO2
1. Belastning i kg och ton uppgående CO2.
Belastning i kg och ton uppgående CO2.
Testfrekvens
Från 2 till 30 kg belastning = från 5 till 50 ton
Varje år
När det gäller Gaz R32, 7.41 kg uppgående till 5 ton CO2, åtagande att kontrollera varje år.
Utbildning och certifiering
1. Operatören av den aktuella ansökan skall se till att berörd personal har erhållit den nödvändiga certifieringen,
vilket innebär tillräcklig kunskap om gällande föreskrifter och standarder samt nödvändig kompetens i förebyggande
av utsläpp och återvinning av fluorerade växthusgaser och hantering med säkerhet utrustning av relevant typ och
storlek.
Journalföring
1. Operatörer av utrustning som kräver kontroll av läckage, ska upprätta och föra register för varje del av sådan
utrustning och specificera följande information:
a) Mängd och typ av installerade fluorerade växthusgaser;
b) Mängd fluorerade växthusgaser som tillkommit under installation, underhåll eller service eller på grund av
läckage;
c) Om kvantiteter av installerade fluorerade växthusgaser har återanvänts eller regenerats, inklusive namn och
adress på återanvändnings- eller regenereringsanläggning och, i förekommande fall, certifieringsnummer;
d) Mängd fluorerade växthusgaser som har återvunnits
e) Identitet på företag som installerat, utfört service, underhållit och i förekommande fall reparerat eller
demonterat utrustning, inklusive, i förekommande fall, dess certifieringsnummer;
f) Datum och resultat av de kontroller som utförts;
g) Om utrustningen tagits ur drift, de åtgärder som vidtagits för att återvinna och göra sig av med de fluorerade
växthusgaserna.
2. Operatören skall föra register under minst fem år, företag som bedriver verksamhet för operatörerna ska
bevara kopior av dessa uppgifter under minst fem år.

- 8 -
HYDRO-PRO pompa grzewcza do basenów kąpielowych
INSTRUKCJA OBSŁUGI I SERWISU
SPIS TREŚCI
1. Specyfikacja techniczna
2. Wymiary
1. Montaż i podłączenie
2. Akcesoria
3. Okablowanie elektryczne
4. Obsługa panelu sterującego
5. Wybór ustawień obsługi pompy
6. Usuwanie usterek
7. Schemat budowy pompy
8. Konserwacja
9. Gwarancja i zwrot
Dziękujemy za korzystanie z pompy grzewczej HYDRO-PRO do basenów kąpielowych, umożliwia ona nagrzanie wody
w basenie i utrzymanie jej stałej temperatury przy temperaturze otoczenia wynoszącej od -5 do 43℃.
UWAGA: Instrukcja ta zawiera wszystkie informacje niezbędne do podłączenia i użytkowania zakupionej
pompy grzewczej.
Podłączający pompę musi zapoznać się z treścią instrukcji i postępować zgodnie z instrukcjami dotyczącymi montażu
i konserwacji.
Podłączający ponosi odpowiedzialności za montaż i podłączenie produktu i zobowiązany jest do ścisłego
przestrzegania wszystkich wskazówek producenta oraz uregulowań dotyczących zastosowania produktu.
Nieprawidłowe podłączenie sprzeczne z tą instrukcją skutkować będzie utratą gwarancji na całe urządzenie.
Producent zrzeka się jakiejkolwiek odpowiedzialności wynikającej ze szkód spowodowanych innym osobom lub
przedmiotom, jak również z błędnego montażu i podłączenia urządzenia w sposób niezgodny z instrukcją obsługi i
serwisu. Każde zastosowanie produktu, będące niezgodne z jego przeznaczeniem uznawane będzie za
niebezpieczne.
OSTRZEŻENIE: W okresie zimowym lub gdy temperatura otoczenia spadnie poniżej 0℃należy zawsze usuwać wodę
z pompy ciepła, w przeciwnym razie wymiennik ciepła Titanium zostanie uszkodzony wskutek zamarznięcia, co
powoduje utratę gwarancji.
OSTRZEŻENIE: Przed otwarciem obudowy pompy grzewczej należy zawsze wyłączać zasilanie, gdyż wewnątrz
znajduje się urządzenie pod wysokim napięciem elektrycznym.
OSTRZEŻENIE: Należy przechowywać panel wyświetlacza w suchym miejscu lub szczelnie domykać pokrywę
izolacyjną aby zabezpieczyć go przed uszkodzeniem spowodowanym zawilgoceniem.
- Zawsze utrzymuj pompę ciepła w miejscu wentylacji i z dala od wszystkiego, co może spowodować pożar.
-Nie spawać rury, jeśli wewnątrz urządzenia znajduje się czynnik chłodniczy. Podczas napełniania gazem trzymaj
maszynę z dala od zamkniętej przestrzeni.
- Czynność napełniania gazem musi być przeprowadzona przez profesjonalistę z licencją na prowadzenie
działalności R32.

- 9 -
1. Specyfikacja techniczna
1.1 Dane techniczne pomp grzewczych Hydro-Pro
Jednostka Hydro-Pro
5
7
10
13
Numer części
7008324
7008317
7008318
7008319
* Wydajność grzewcza na powietrzu 28 ℃, woda 28 ℃, wilgotność 80%
Wydajność grzewcza
kW
5.5
7.5
9.5
11.5
Pobór energii
kW
1.00
1.34
1.70
1.95
COP
5.5
5.6
5.6
5.9
* Wydajność grzewcza na powietrzu 15 ℃, woda 26 ℃, wilgotność 70%
Wydajność grzewcza
kW
3.7
4.9
6.7
7.9
Pobór energii
kW
0.88
1.14
1.56
1.84
COP
4.2
4.3
4.3
4.3
Typ sprężarki
Obrotowy/R32
Napięcie
220-240V~50Hz/1PH
Prąd znamionowy
A
4.4
5.9
7.5
8.6
Minimalny bezpiecznik
A
13
18
21
23
Zalecana objętość puli
(z pokrywą basenu)
m³
20
30
45
55
Zalecany strumień wody
m3/h
2.5~3.2
2.5~3.7
2.6~5.1
3.5~7.1
Spadek ciśnienia wody
KPa
12
12
12
15
Wymiennik ciepła
Titan in PVC
Podłączenie wody
mm
50mm
Liczba fanów
1
Typ wentylacji
Poziomy
Prędkość wiatraka
RPM
830~870
650
Moc wejściowa silnika
wentylatora
W
68
80
80
120
Poziom hałasu (10m)
dB(A)
40
41
42
43
Poziom hałasu (1m)
dB(A)
49
50
51
52
Masa netto
kg
36
46
51
61
Waga brutto
kg
38
49
55
65
Wymiar netto (WxDxH)
mm
747*293*470
930*360*520
1046*410*676
Wymiary opakowania (WxDxH)
mm
855*325*515
1045*365*555
1140*430*835
* Powyższe dane mogą ulec zmianie bez uprzedniego o tym informowania.

- 10 -

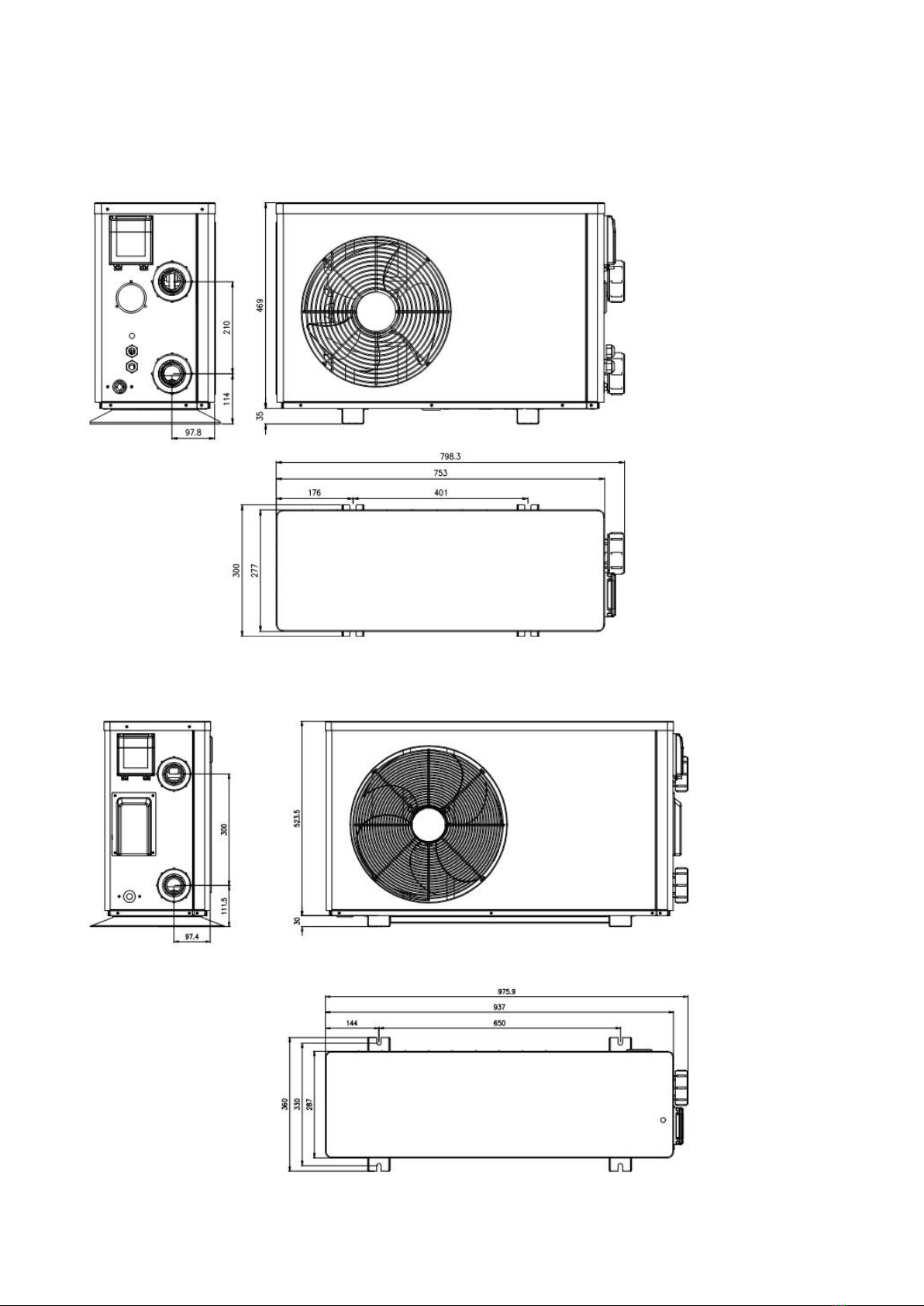

2. Wymiary
Jednostka: mm
Hydro-Pro 5
Hydro-Pro 7 & 10

- 11 -
Hydro-Pro 13
3. Montaż i podłączenie
3.1 Uwagi ogólne
Producent odpowiada za dostarczenie samej pompy. Pozostałe komponenty, włącznie z obejściem by-pass o ile jest
ono konieczne, muszą być dostarczone albo przez użytkownika albo przez technika montażu.
Uwaga: Podczas montażu i instalacji pompy należy postępować zgodnie z podanymi poniżej wskazówkami:
1. Dodawanie wszelkich środków chemicznych powinno odbywać się zawsze w rurociągach zlokalizowanych z
tyłu pompy grzewczej.
2.Należy zamontować obejście by-pass, jeżeli przepływ wody przez pompę basenową przekracza o 20%
dozwolony przepływ przez wymiennik ciepła pompy grzewczej.
3.Pompę grzewczą należy montować powyżej poziomu wody basenu kąpielowego.

- 12 -

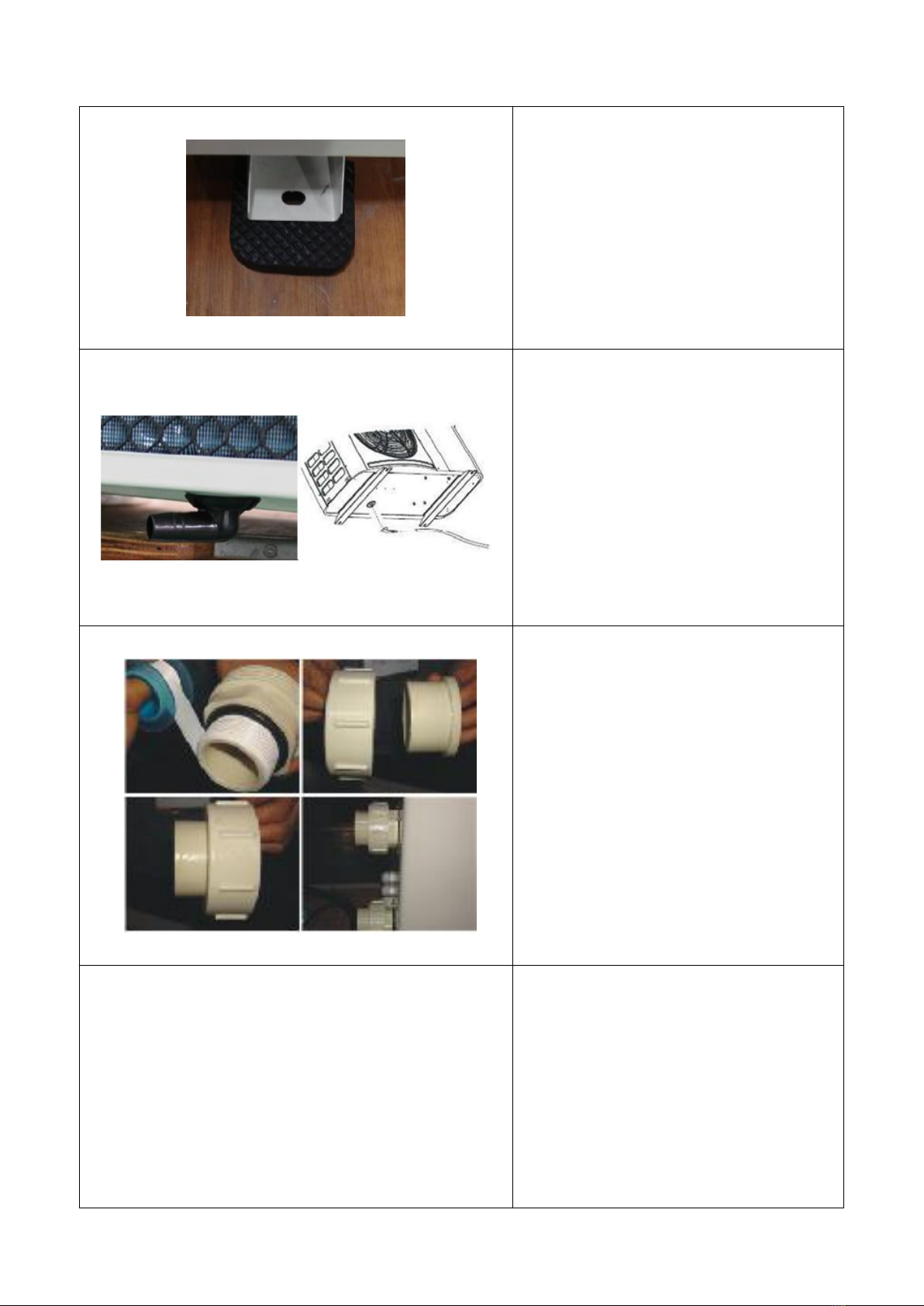

4.Montaż pompy musi zawsze odbywać się na stabilnym podłożu z wykorzystaniem gumek ochronnych
pochłaniających wibracje i hałas.
5.Pompę należy zawsze przechowywać w pozycji pionowej. Jeżeli urządzenie było przechowywane w pozycji
przechylonej należy odczekać 24 godziny przed jego włączeniem.
3.2 Umiejscowienie pompy grzewczej
Urządzenie będzie działało poprawienie w dowolnej lokalizacji, przy spełnieniu trzech następujących warunków:
1. Dostęp świeżego powietrza - 2. Zasilanie - 3. Filtry basenowe
Urządzenie może zostać zainstalowanie praktycznie w każdej lokalizacji na wolnym powietrzu, o ile zachowane są
minimalne odległości między pozostałymi obiektami (por. diagram poniżej). Instalacja pompy w basenie krytym
wymaga skonsultowania się z technikiem montującym. Podłączenie urządzenia w miejscach występowania silnego
wiatru nie stanowi żadnego problemu, w przeciwieństwie do podłączenia w pobliżu grzejników gazowych (może
powodować problemy z płonieniem pilotowym).
UWAGA: Nie należy podłączać urządzenia w zamkniętym pomieszczeniu z ograniczonym przepływem powietrza,
gdzie wydmuchiwane powietrze byłoby ponownie zasysane, bądź też w pobliżu zarośli, które mogłyby powodować
zablokowanie wlotu powietrza. Tego typu miejsca utrudniają swobodny przepływ świeżego powietrza, co zmniejsza
skuteczność urządzenia i potencjalnie blokuje odpowiedni dopływ ciepła.

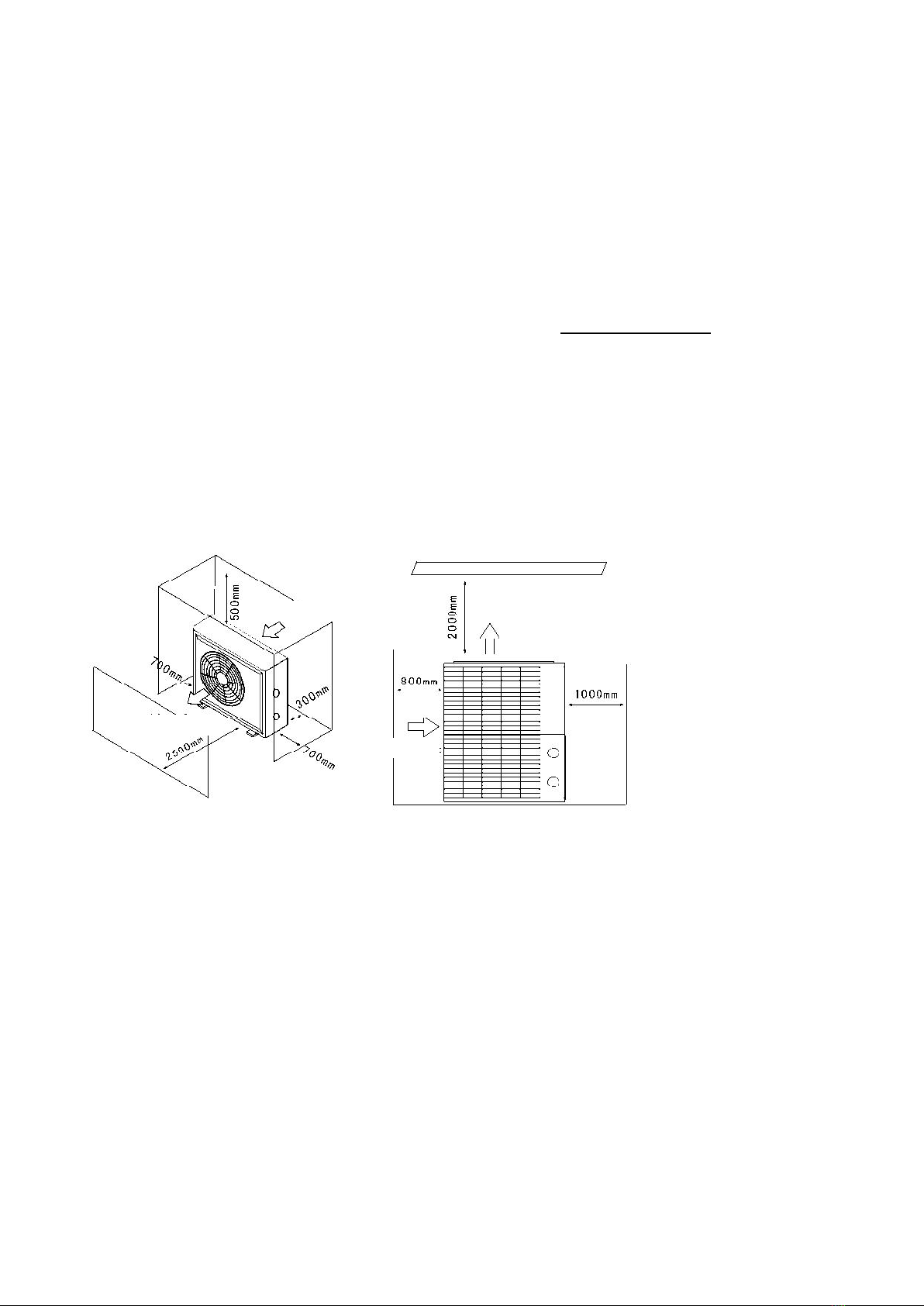

Poniższy diagram prezentuje minimalne odległości urządzenia od pozostałych obiektów.
3.3 Odległość od basenu kąpielowego
Pompę grzewczą zwykle najlepiej zainstalować jest na obszarze o promieniu 7,5 metra od basenu kąpielowego. Im
większa odległość pompy od basenu, tym większa utrata ciepła przez rurociągi. Rurociągi zwykle znajdują się pod
ziemią, dlatego też straty cieplne są niskie dla odległości do 30 metrów (odległość 15 metrów od i do pompy, łączna
odległość 30 metrów) o ile grunt nie jest wilgotny a poziom wód gruntowych wysoki. Szacunkowo straty cieplne na
odległości 30 metrów wynoszą 0,6 kWh (2,000 BTU) na każde 5 ºC różnicy między temperaturą wody w basenie a
temperaturą gruntu, w który wkopane są rurociągi. Straty cieplne mogą wydłużyć czas pracy pompy o 3 do 5%.
3.4 Montaż zaworu zwrotnego
Uwaga: Wykorzystując automatyczne urządzania dozujące chlor i kwasowość (pH) wody, niezwykle ważnym jest
Wylot powietrza
Wlot powietrza
Wlot powietrza
Wylot powietrza

- 13 -
zabezpieczenie pompy grzewczej przed nadmiernym stężeniem chemikaliów mogących powodować uszkodzenia
wymiennika ciepła. Z tego powodu, osprzęt tego typu musi być zawsze montowany z tyłu pompy grzewczej, przy
czym zaleca się zamontowanie zaworu zwrotnego w celu zapobieżenia przepływu wody w przeciwnym kierunku
przy ograniczonej cyrkulacji wody.
Uszkodzenia pompy grzewczej wynikłe z nieprzestrzegania niniejszych środków ostrożności nie podlegają gwarancji.

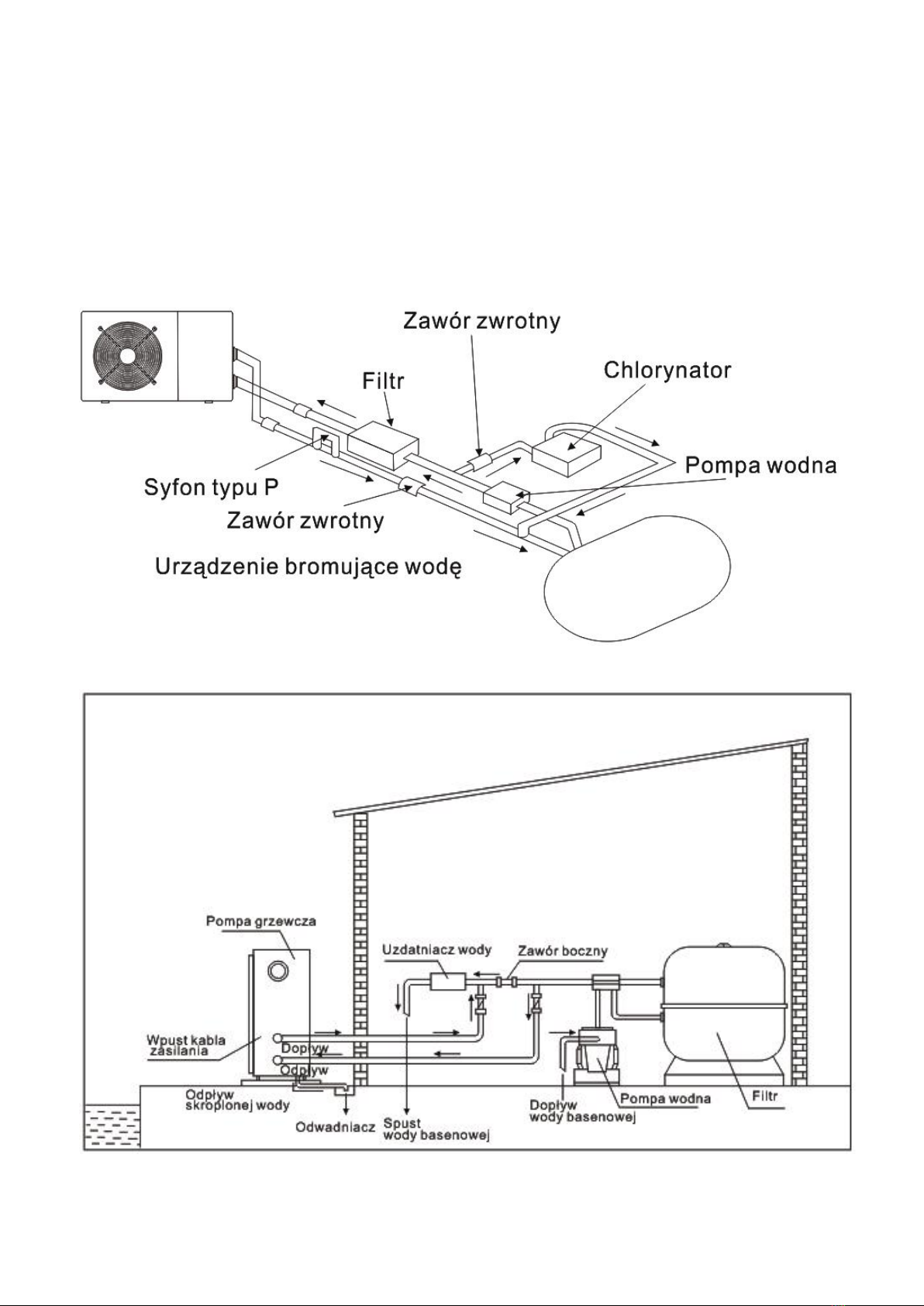

3.5 Rozmieszczenie standardowe
Uwaga: Przedstawiony montaż jest tylko przykładowym rozwiązaniem.

- 14 -
3.6 Ustawienie obejścia by-pass
Jak uzyskać optymalny przepływ wody:
Włączyć pompę ciepła w funkcji ogrzewania, najpierw zamknąć obejście, a następnie powoli otworzyć ją, aby
uruchomić pompę ciepła (maszyna nie może uruchomić się, gdy przepływ wody jest niewystarczający).
Kontynuuj regulację bocznika, aby tymczasowo sprawdzić temperaturę wody wlotowej. I temp. Wody na wyjściu,
będzie to optymalne, gdy różnica wynosi około 2 stopni.
3.7 Podłączenie zasilania
Uwaga: Mimo, iż pompa grzewcza posiada izolację elektryczną względem pozostałej części systemu basenu
kąpielowego, oznacza to jedynie, że zapobiega ona kontaktowi prądu z wodą basenu kąpielowego. Nadal niezbędne
jest zainstalowanie uziemienia chroniącego przed krótkimi spięciami w urządzeniu. Zawsze trzeba się zapewnić
odpowiednie uziemienie.
Przed podłączeniem jednostki, należy sprawdzić, czy wartość napięcia prądu zasilającego jest zgodna z napięciem
prądu roboczego pompy.
Zaleca się podłączenie pompy grzewczej do obwodu elektrycznego z wkładką bezpiecznikową lub mechanizmem
zabezpieczającym (rodzaj opóźnienia – D krzywa) wraz z odpowiednim okablowaniem (por. tabela poniżej).

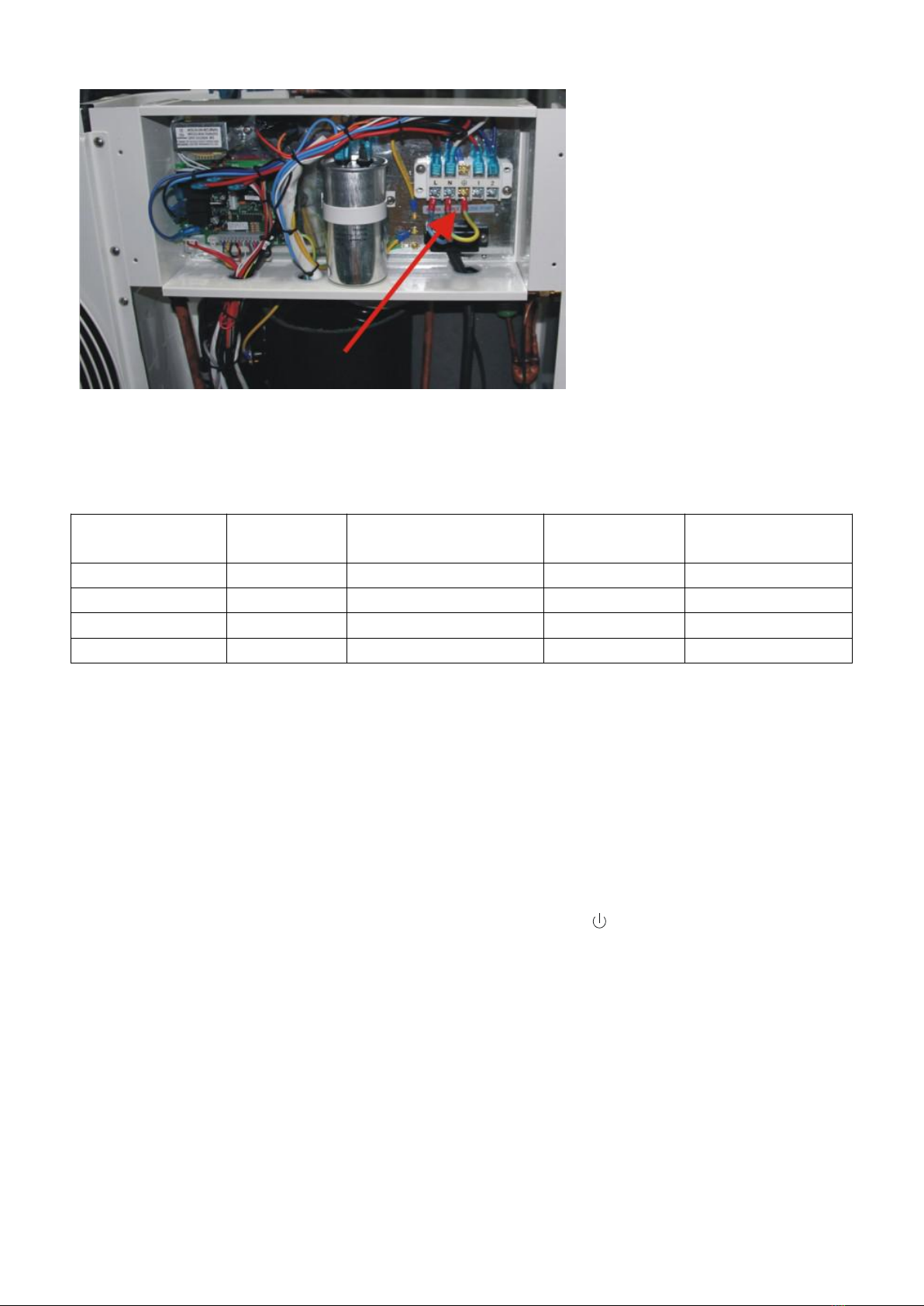

W modelach poziomych (Hydro Pro7, 10, 13) należy wyjąć panel zabezpieczający po prawej stronie otworu
wentylatora (w modelach Hydro Pro 5 zdjąć panel górny).
Druga kostka zaciskowa oznaczona napisem “WATER PUMP” znajduje się w pobliżu pierwszej. Przełącznik pompy
filtra (24 V) można tutaj podłączyć do drugiego bloku zacisków. Umożliwia to sterowanie pracą pompy filtra przez
pompę ciepła lub dodatkowy suchy kontakt.
Pompa grzewcza
Od basenu
Do basenu
Proszę podjąć poniższe kroki, aby
dostosować by-pass:
1.Wybierz 1 szeroko otwarte. Zawór 2
i zawór 3 zamknięty.
2.Suż otwarty zawór 2 i zawór 3 o
połowę, a następnie powoli zamknąć
zawór 1, aby zwiększyć przepływ
wody do zaworu 2 i zaworu 3.
3.Jeśli na wyświetlaczu pojawi się
napis "ON" lub "EE3", oznacza to, że
przepływ wody do pompy ciepła nie
wystarcza, należy dostosować zawory,
aby zwiększyć przepływ wody przez
pompę ciepła.
Zawór 1
Zawór 2
Zawór 3

- 15 -
Uwaga: W przypadku modeli trzyfazowych, zamiana dwóch faz może sprawić, że napędy elektryczne zaczną
pracować w odwrotnym kierunku, co może powodować uszkodzenia. Z tego powodu, jednostka wyposażona jest we
wbudowany bezpiecznik, który odcina dopływ prądu jeżeli podłączenie nie jest prawidłowe. Jeżeli świeci się
czerwona dioda LED nad tym urządzeniem zabezpieczającym, należy zamienić podłączenie dwóch kabli fazowych.
Model
Napięcie (V)
Wkładka bezpiecznikowa lub
wyłącznik prądowy (A)
Prąd znamionowy (A)
Przekrój kabla (mm2)
Przy max. 15 m długości
HYDRO PRO 5
220–240
13
4.4
2x 1.5 + 1.5
HYDRO PRO 7
220–240
18
5.9
2x 1.5 + 1.5
HYDRO PRO 10
220–240
21
7.5
2x 2.5 + 2.5
HYDRO PRO 13
220–240
23
8.6
2x 2.5 + 2.5
3.8 Pierwsze włączenie urządzenia
Uwaga: Celem podgrzania wody w basenie kąpielowym (lub wannie z jacuzzi), pompa filtrująca musi pozostawać
włączona aby zapewniać przepływ wody przez pompę grzewczą. W razie braku przepływu wody pompa grzewcza
nie rozpocznie pracy.
Po podłączeniu wszystkich części i upewnieniu się że zostały one właściwie zamontowane, należy wykonać
następujące kroki:
1. Włączenie pompy filtrującej. Sprawdzenie czy nie następuje przeciek wody i upewnienie się, że woda wpływa
do i wypływa z basenu kąpielowego.
2. Podłączenie zasilania do pompy grzewczej i naciśnięcie przycisku On/Off elektronicznego panelu sterowania.
Urządzenie rozpocznie pracę po upływie opóźnienia czasowego (por. poniżej).
3. Sprawdzenie po kilku minutach czy powietrze wydmuchiwane przez urządzenie jest chłodniejsze.
4. Przy wyłączeniu pompy filtrującej, jednostka powinna się również automatycznie wyłączyć, w przeciwnym razie
należy dostosować ustawienie przepływomierza wyłączającego.
5. Pozostawienie działającej pomp grzewczej i filtrującej przez 24 godziny na dobę, do momentu uzyskania
pożądanej temperatury wody. W tym momencie pompa grzewcza zakończy swoją pracę. Praca urządzenia
zostanie automatycznie wznowiona (o ile włączona jest pompa filtrująca ) przy każdym spadku temperatury
wody basenu kąpielowego o 2 stopień poniżej ustawionej wartości temperatury.
Zależnie od początkowej temperatury wody basenu oraz temperatury powietrza, potrzebne może być nawet kilka
dni aby woda osiągnęła pożądaną temperaturę. Odpowiednie zadaszenie basenu może znacznie skrócić potrzebny
czas.

- 16 -
Przepływomierz wyłączający:
Urządzenie posiada przepływomierz wyłączający dla ochrony jednostki grzewczej przez zbyt małym przepływem
wody. Przy włączeniu pompy zabezpieczenie to włącza się automatycznie i wyłącza wraz z wyłączeniem pompy.
Jeżeli różnica poziomu wody w basenie wynosi ponad 1 metr względem poziomu na którym zamontowano
urządzenie wówczas specjalny tłok może być wykorzystany do automatycznej kontroli poziomu wody, jego pierwsze
uruchomienie musi być wykonane przez użytkownika.
Opóźnienie czasowe:
Pompa posiada wbudowany mechanizm opóźniający rozruch o 3 minuty jako zabezpieczenie układów
elektronicznych oraz przedłużenie żywotności urządzenia. Po upływie opóźnienia urządzenie włączy się
automatycznie. Nawet niewielkie zakłócenia zasilania sprawiają, że włącza się tryb opóźnienia, przy czym nie
następuje bezzwłoczne rozpoczęcie pracy pompy. Dodatkowe problemy z zasilaniem pojawiające się w tracie
opóźnienia nie będą miały wpływu na czas jego trwania, którym nadal pozostaną 3 minuty.
3.9 Skraplanie
W wyniku pracy pompy i ogrzewania wody basenu kąpielowego powietrze wlotowe ulega znacznemu schłodzeniu, a
woda może ulegać skraplaniu na płetwach parownika. Przy wysokiej wilgotności, skraplaniu może ulegać nawet kilka
litrów wody na godzinę. Czasem zjawisko to jest blednie uznawane za wyciek wody.
4. Akcesoria
4.1 Wykaz akcesoriów
Podstawka antywibracyjna, 4 szt.
Syfon odprowadzający, 2 szt.
Obudowa wodoodporna, 1 szt.
kabel przesyłowy 10m, 1 szt.
Rury odpływowe wody, 2 komplety

- 17 -
4.2 Montaż akcesoriów
Podstawki antywibracyjne
1. Należy wyjąć 4 podstawki antywibracyjne
2. Zaleca się umieszczenie ich jedna po drugiej
pod spodem urządzenia, tak jak to pokazano na
zdjęciu.
Syfon odprowadzający
1. Należy zamontować syfon odprowadzający
pod spodem panelu dolnego.
2. Należy podłączyć syfon do rurociągu
odprowadzającego wodę.
Uwaga: Do zainstalowania syfonu niezbędne
jest podniesienie pompy grzewczej. Nigdy nie
wolno przekręcać pompy grzewczej, gdyż może
to uszkodzić sprężarkę.
Przyłącze doprowadzające/odprowadzające
wodę
1. Za pomocą taśmy do uszczelniania rur celem
należy wykonać przyłącze
doprowadzające/odprowadzające wodę z
pompy grzewczej.
2. Zamontowanie dwóch złączy tak, jak to
pokazano na zdjęciu.
3. Przykręcenie ich do przyłącza
doprowadzającego/odprowadzającego wodę
Kabel przesyłowy 10m
1. Podłączenie jednego końca kabla do
urządzania sterującego.
2. Drugi koniec kabla należy wypuścić przez
otwór tak, jak to pokazano na zdjęciu.
3. Następnie należy podłączyć kabel do płyty
głównej PC wewnątrz urządzenia: brązowy
kabel do pierwszego złącza, niebieski do
