17" Dual Function Monitor
Inhaltsverzeichnis 1. Einleitung .......................................1/24
2. Sicherheitsinformationen .............1/24
3. Installation des Monitors ..............4/24
3-1. Zubehörliste ........................................4/24
3-2. Anbringung von dem Kabelhalter .......5/24
3-3. Auswahl eines geeigneten Standorts ...6/24
3-4. Anschließen des Monitors ..................6/24
3-5. Bildwiederholfrequenz einstellen ...10/24
Synchronwerte-Tabelle .....................11/24
3-6. Benutzerumgebung ..........................12/24
BACK
NEXT
4. Einstellen der Bildschirmanzeige ...14/24
4-1. Gehen Sie bei der Verwendung der
Bildschirmanzeigen vor wie folgt :..16/24
4-2. Drucktasten ......................................16/24
4-3. Menüs zur Bildschirmeinstellung ....17/24
5. Die Stromsparfunktion der Bild-
schirmeinheit ...............................20/24
Strom sparen ..........................................20/24
6. Fehlerbehebung ..........................21/24
7. Spezifikationen ...........................24/24

Q70U
17" Dual Function Monitor
1. Einleitung
2. Sicherheitsinformationen
1/24
BACK
NEXT
Dieses Handbuch hilft dem Benutzer des Hyundai ImageQuest Q70U bei der
Installation und der Benutzung.
Ihr neuer Bildschirm ist ein hochergonomischer Farbbildschirm,
• 17" sichtbare Röhrendiagonale SXGA LCD
• Hochwertiger Bildschirm mit Re-scaling-Funktion
• 100-240V AC Versorgungsspannung
• VESA DPMS (Display Power Management Signaling)
• VESA DDC1/2B Kompatibilität
• Weiterführende digitale OSD-Bedienung
• Schnelle und präzise Autojustierung
• Fortschrittlichste Bildskalierung
• Unterstützt eine physikalische Schnittstelle für VESA-Flachbildschirme
• Digitaler Signaleingang mit DVI-1.0 Kompatabilität
• Bus-Power USB 2.0 Hub
Bei der konstruktion und Fertigung dieses Monitors wurde besonderer Wert auf die
Gewährleistung der Benutzersicherheit gelet. Stomschläge und andere Risiken
lassen sich vermeiden, indem Sie die folgenden Hinweise beachten:
Stellen sie keine scqeren, feuchten orer magnetischen
gegenstände auf dem Monitor order dem Netzkabel ab.
Halten Sie stest die Lüftungsöffnungen frei, und bringen
Sie sie nicht mit metallischen order entzündbaren
Materiaien in Berühung.

Q70U
17" Dual Function Monitor
2/24
BACK
NEXT
Betreiben Sie den Monitor nicht bei extremer Hitze,
Feuchtigkeit oder Staubentwicklung.
Temperatur: 5~35°C
Luftfeuchtigkeit: 30~80o/o(rel.).
Schalten Sie den Monitor stets aus, bevor Sie das
Netzkabel an einer Steckdose anschließen.
Achten Sie darauf, das Netzkabel sowie alle anderen
Anschlußkabel sicher und ordnungsgemäß
anzuschließen.
Überlastete Steckdosen und Verlängerungskabel, ebenso
wie beschädigte Netzkabel und Stecker, stellen eine
Gefahr dar und können Stromschläge oder Feuer
verursachen. Wenden Sie sich zwecks Austauschs an
einen Kundendiensttechniker.
Benutzen Sie keine spitzen Gegenstände (z.B. Nagel oder
Bleistift) in der Nähe des Monitors, da sie Kratzer auf
der LCD-Oberfläche verursachen können.
Verwenden Sie zum Reinigen des Monitors keine
Lösungsmittel (z.B. Benzin), da
hierdurch die LCD-Oberfläche beschädigt würde.

Q70U
17" Dual Function Monitor
Pflege und Instandhaltung • Um die Gefahr eines Stromschlags zu vermeiden, öffnen Sie unter keinen
Umständen das Gehäuse der Bildschirmeinheit. Die Einheit kann nicht vom
Benutzer gewartet werden. Trennen Sie die Bildschirmeinheit vor der Reinigung
von der Stromversorgung.
• Verwenden Sie zum Reinigen weder Alkohol (Methyl, Ethyl oder Isopropyl)
noch starke Lösungsmittel. Die Verwendung von Verdünnung, Benzol,
Scheuermitteln oder Druckluft ist ebenfalls zu vermeiden.
• Verwenden Sie zum Abwischen des Bildschirms keine Tücher oder Schwämme,
die die Oberfläche zerkratzen könnten.
• Zum Reinigen des antistatischen Bildschirms (Glasfläche) empfiehlt sich die
Verwendung von Wasser und eines speziellen Mikrofaser-Reinigungstuches
(wie z. B. Ein Brillenputztuch). Statt dessen können Sie auch ein mit Wasser
oder einem milden Reinigungsmittel angefeuchtetes Tuch verwenden.
• Zum Reinigen des Bildschirmgehäuses ist ein leicht mit mildem
Reinigungsmittel angefeuchtetes Tuch zu verwenden.
3/24
BACK
NEXT

Q70U
17" Dual Function Monitor
4/24
BACK
NEXT

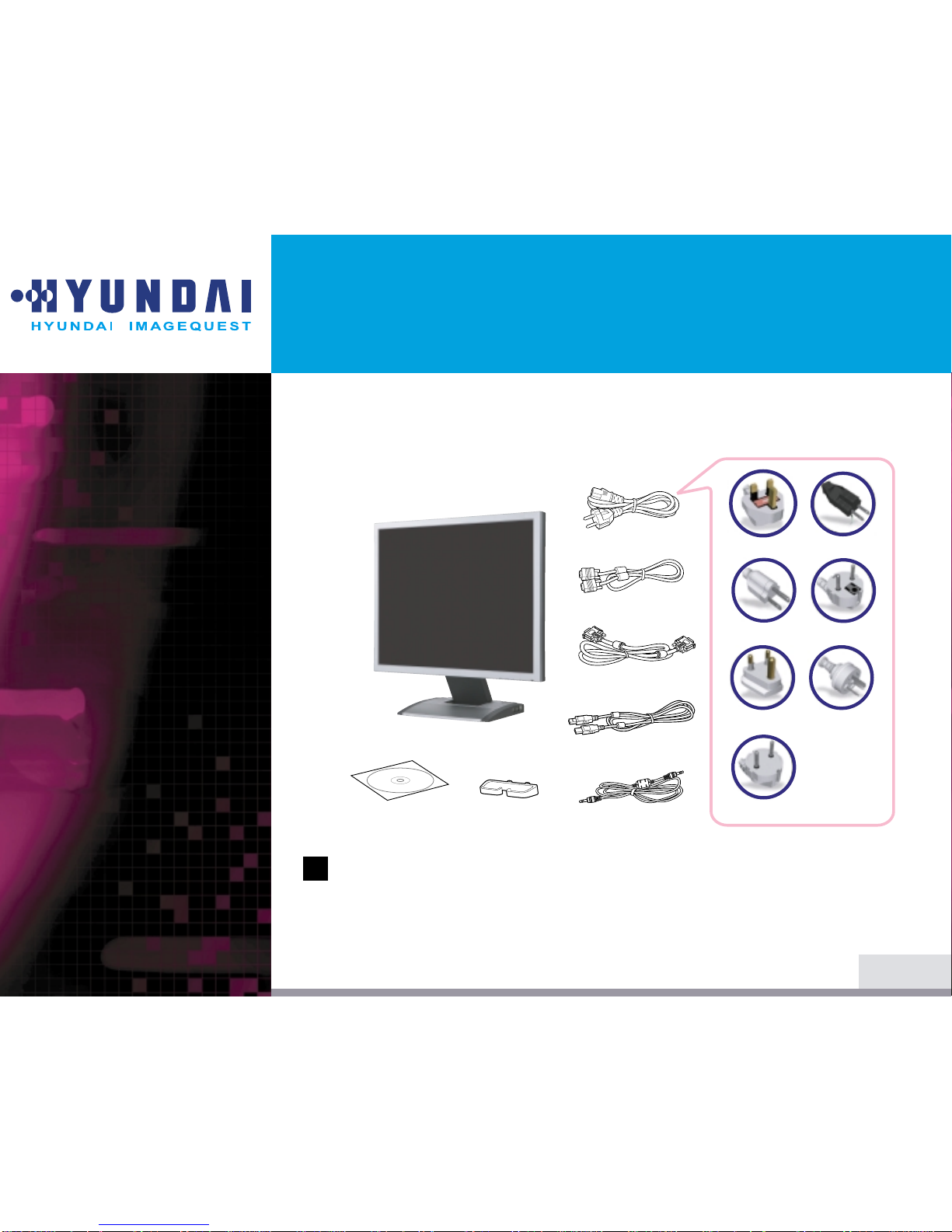

Sie sollten die folgenden Einzelteile im Karton vorfinden:
Das oben abgebildete Netzkabel kann für den Betrieb in Bereichen mit abweichender
Netzspannung ausgewechselt werden.
Sollte etwas fehlen oder beschädigt sein, dann nehmen Sie bitte mit Ihrem Händler Kontakt auf.
Die Benutzung eines anderen als des zum Lieferumfang gehörenden Netzkabels oder eines
Netzkabels, das länger als 3 m ist, kann den EMV-Status während des Gerätebetriebs
beeintrachtigen.
3. Installation Monitors
3-1. Zubehörliste
!
Netzkabel
15poliges
D-Sub-kabel
DVI-D-kable
(Option)
Compact Disc Audio-kable
UK
America/Canada
Japan
Australia
Korea
Europe
South Africa
Cable Holder
USB-kable

Q70U
17" Dual Function Monitor
3-2. Anbringung von dem
Kabelhalter

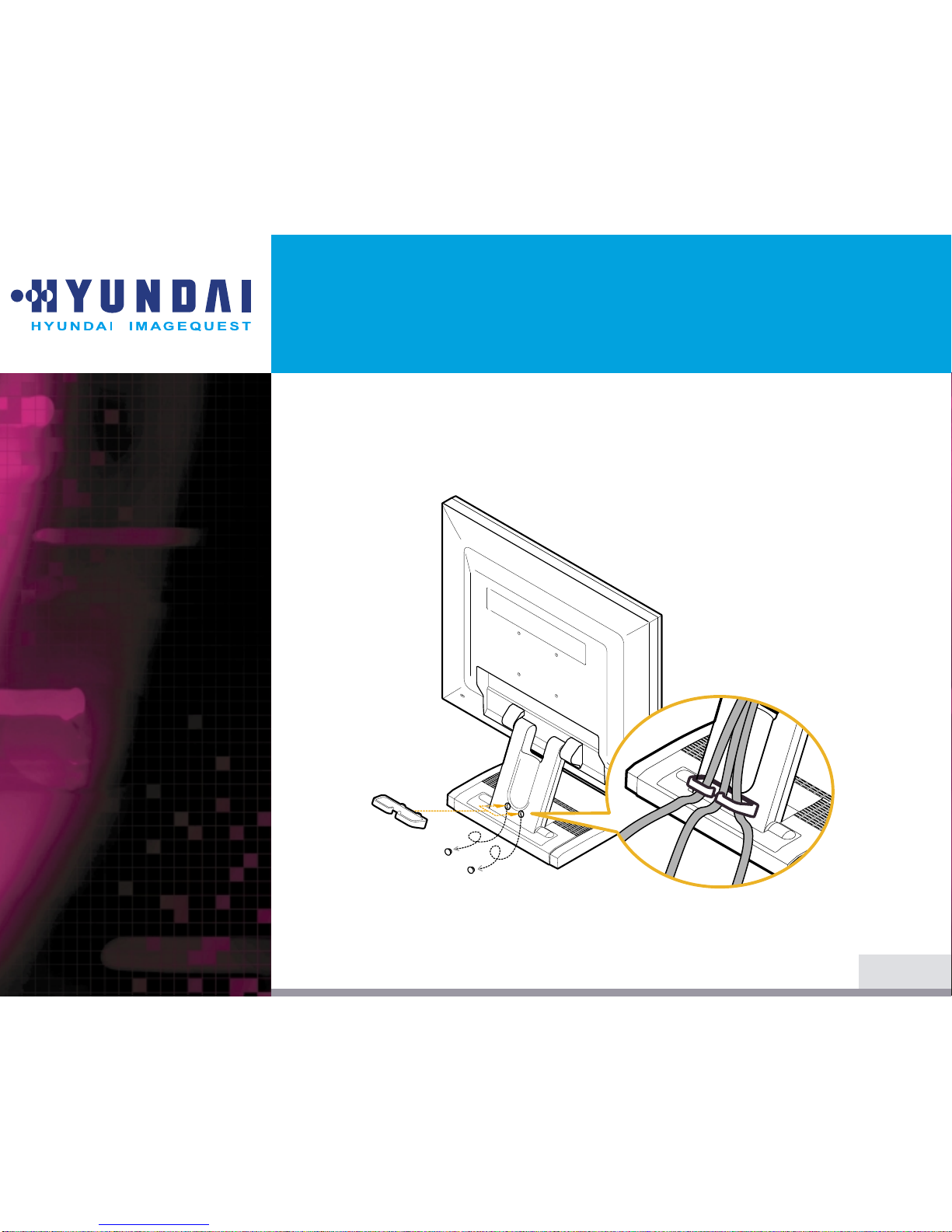

(Kabelordnung) 1. Ziehen Sie die 2 hintere Gummistücke ab.
2. Bringen Sie den Kabelhalter an und ordnen Sie die Kabel.
5/24
BACK
NEXT

Q70U
17" Dual Function Monitor
6/24
BACK
NEXT
3-3. Auswahl eines
3-4. Anschließen des
Monitors
• 15poliges D-sub / DVI-D
•Stellen Sie die Bildschirmeinheit in einem Abstand von mindestens 30 cm von
anderen elektrischen oder Wärme erzeugenden Geräten auf, und sorgen Sie an
den Seiten für einen Abstand von jeweils mindestens 10 cm, um eine
einwandfreie Belüftung zu gewährleisten.
•Stellen Sie die Bildschirmeinheit so auf, daßsie nicht direkter Lichteinstrahlung
ausgesetzt ist bzw. es nicht zu Lichtreflexionen auf dem Bildschirm kommen kann.
•Um die Belastungen für die Augen zu reduzieren, stellen Sie die Bildschirmeinheit
nicht vor einem hellen Hintergrund, wie zum Beispiel einem Fenster, auf.
•Der Monitor sollte Ihnen genau gegenüber auf einem solchen Abstand stehen,
daßSie mühelos lesen können (etwa 45 bis 90 cm).
•Stellen Sie den Monitor so auf, daßSie keine Probleme mit
Reflexionen und dergleichen haben.
Prüfen Sie vor dem Anschließen der Bildschirmeinheit, ob
der Strom an allen Geräten ausgeschaltet ist. Um jede
Gefahr eines elektrischen Schlages zu vermeiden,
schließen Sie die Geräte immer nur an korrekt geerdete
Steckdosen an.

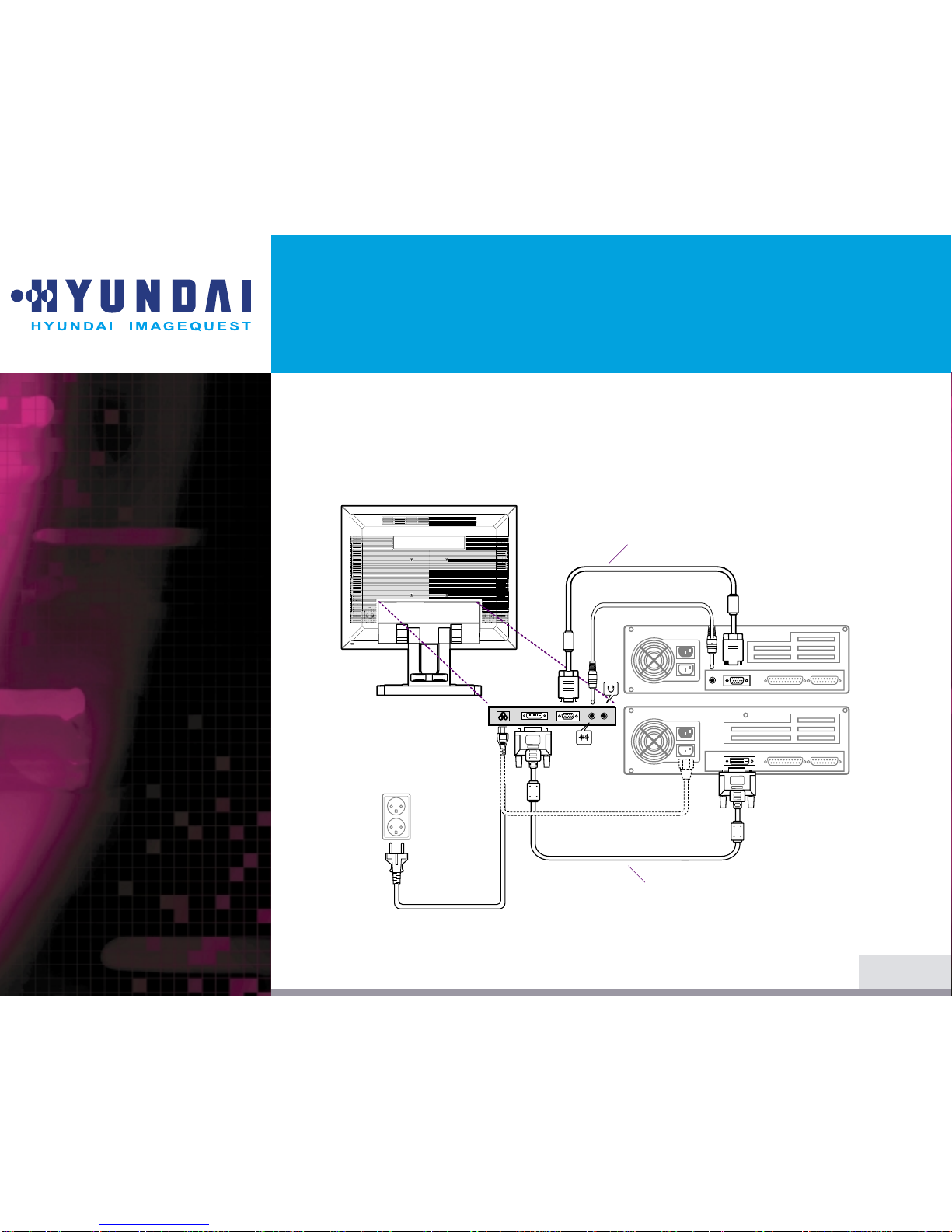

1. Schließen Sie den anderen 15-poligen DVI-D-Signalkabelstecker an der 15poligen
VGA/DVI-D-Buchse Ihres Computers an, und ziehen Sie die Schrauben an.
2. Schließen Sie das Netzkabel der Bildschirmeinheit zuerst an der Rückseite der
Bildschirmeinheit an.
3. Danach schließen Sie das Netzkabel an eine geerdete Steckdose (100V - 240V)
oder an die Systemeinheit an, falls diese einen Anschlußfür das Netzkabel der
Bildschirmeinheit hat.
4. Schalten Sie die Bildschirmeinheit ein und vergewissern Sie sich, daßdie
Betriebsanzeige aufleuchtet. Wenn nicht, wiederholen Sie bitte die Schritte 1, 2, 3
und 4 oder lesen Sie den Abschnitt Fehlerbehebung in diesem Handbuch.
!!

Q70U
17" Dual Function Monitor
7/24
BACK
NEXT
5. Schalten Sie den Computer ein. Die Bildschirmanzeige erscheint innerhalb von
etwa 10 Sekunden. Stellen Sie das Bild ein, um eine optimale Bildqualität zu
erreichen. Weitere Informationen dazu finden Sie in dem Abschnitt Einstellen
der Bildschirmanzeige in diesem Handbuch.
15poliges D-Sub-Kabel (Analog RGB)
DVI-D-Kabel (Digital TMDS)

Q70U
17" Dual Function Monitor
• USB-Hub Der USB-Hub hat einen Upstream-Port und zwei Downstream-Ports. Der Upstream-
Port kann mit dem Root-Hub des Host-PCs oder anderen Downstream-Ports
verbunden werden. An den beiden Downstream-Ports kann ein weiteres USB-Gerat
(z.B. USB-Maus, Joystick, Drucker usw.) angeschlossen werden.
1) Der maximale Versorgungsstrom im Bus-Modus beträgt 500mA pro
Downstream-Port.
2) Um den USB-Hub aktivieren zu können, mußdas Host-System USB-fähig sein
8/24
BACK
NEXT
USB 2 downstream-ports

Q70U
17" Dual Function Monitor
• Audio system Dieser Monitor verfügt über ein Audiosystem mit zwei integrierten
Mikrolautsprechern. Jeder der beiden Mikrolautsprecher hat eine Ausgangsleistung
von maximal 2W(max). Zusätzlich hat das System einen Kopfhöreranschluß.
Dieses System ist für die Tonwiedergabe bei einem Eingangspegel von
weniger als 500mv rms (Spitze-Spitze) optimiert. Sollte der Eingangspegel
über 500mv rms liegen, mußdas Eingangssignal reduziert werden, damit
keine Verzerrungen bei der Tonwiedergabe auftreten.
9/24
BACK
NEXT
Lautsprecher
!!

Q70U
17" Dual Function Monitor
3-5. Bildwiederholfrequenz
(refresh rate)
einstellen Um Ihre Bildwiederholfrequenz in Windows 98/ME/XP/2000 einzustellen, müssen
Sie die folgenden Anweisungen befolgen:
1. Gehen Sie zur Bildwiederholfrequenz (Start-Einstellungen-Systemsteuerung).
2. Doppelklicken Sie auf das Symbol ‘Bildschirm’(Display).
3. Klicken Sie auf die Registerkarte ‘Einstellungen’(Settings).
4. Klicken Sie auf die Schaltfläche ‘Erweitert’(Advanced).
5. Klicken Sie auf ‘Adapter’und wählen Sie 60Hz aus der Liste aus.
6. Klicken Sie auf ‘Anwenden’(Apply), um den gewählten Wert zu bestätigen.
10/24
BACK
NEXT

Q70U
17" Dual Function Monitor
11/24
BACK
NEXT
Synchronwerte-Tabelle Falls das vom System kommende Signal nicht mit dem voreingestellten
Taktmodus übereinstimmt, müssen Sie den Modus anhand der Angaben im
Benutzerhandbuch zur Grafikkarte anpassen, da andernfalls eventuell keine
Bildschirmanzeige erfolgt.
Die empfohlene Einstellung ist eine Auflösung von 1280x1024 und eine
Bildwiederholfrequenz (refresh rate) von 60Hz.
!
DIGITALER RGB-EINGANG
No.
1
2
3
4
Auflösung
640 x 480
800
x 600
1024
x 768
1280 x 1024
Horizontalfrequenz
31.5 KHz
37.9 KHz
48.4 KHz
63.9 KHz
Bildwieserholfrequenz
60 Hz
60 Hz
60 Hz
60 Hz
ANALOGER RGB-EINGANG
No.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Auflösung
720 x 400
640 x 480
640 x 480
800 x 600
800
x 600
800 x 600
800 x 600
832
x 624
1024 x 768
1024 x 768
1024 x 768
1152 x 864
1280 x 1024
1280 x 1024
Horizontalfrequenz
31.5 KHz
31.5 KHz
37.5 KHz
35.2 KHz
37.9 KHz
48.1 KHz
46.9 KHz
49.7 KHz
48.4 KHz
56.5 KHz
60.0 KHz
67.5 KHz
63.9 KHz
80.0 KHz
Bildwieserholfrequenz
70 Hz
60 Hz
75 Hz
56 Hz
60 Hz
72 Hz
75 Hz
75 Hz
60 Hz
70 Hz
75 Hz
75 Hz
60 Hz
75 Hz

Q70U
17" Dual Function Monitor
3-6. Benutzerumgebung

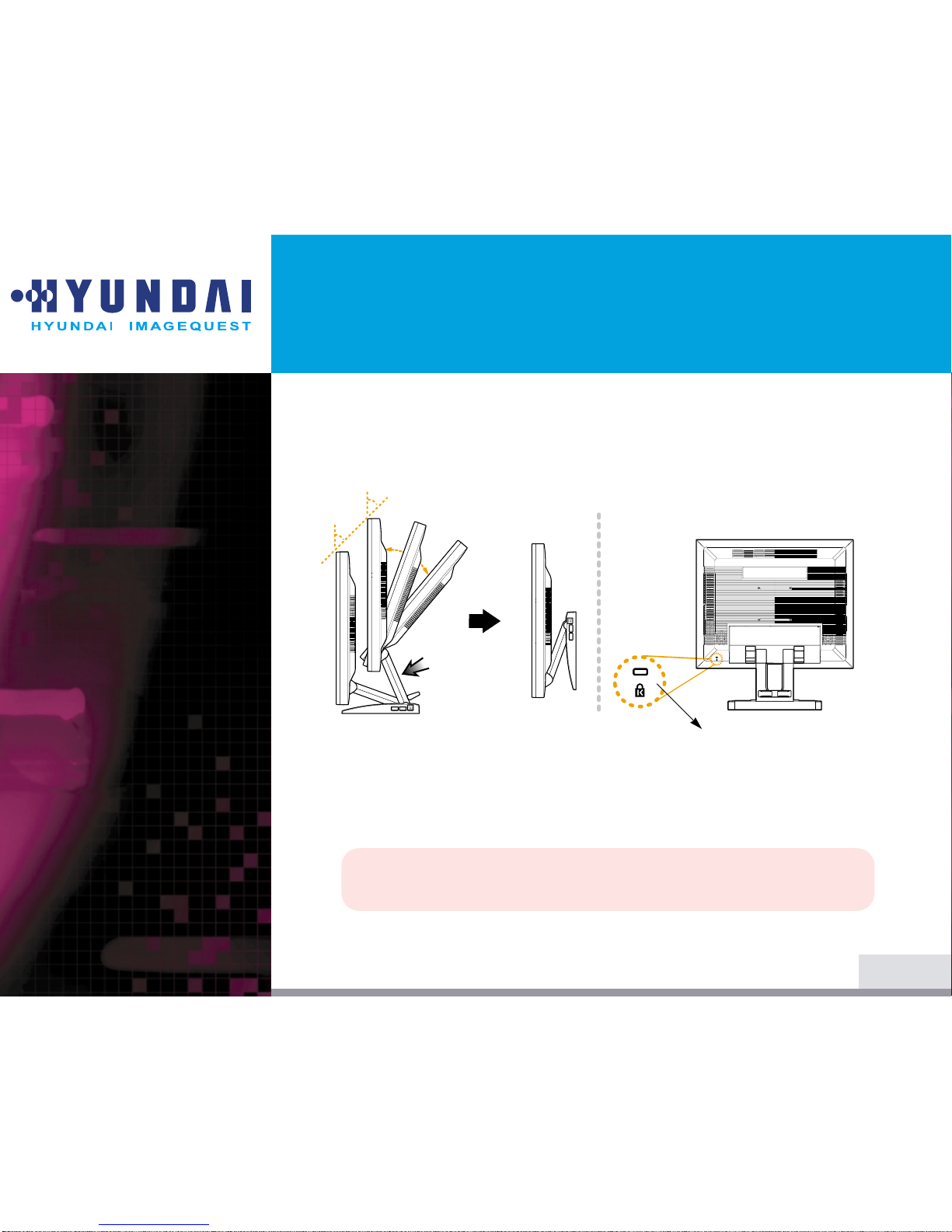

Kensington-
Sicherheitseinschub
(Schloss)
Empfohlene ergonomische Benutzerumgebung
•Der Anzeigewinkel des Monitors sollte zwischen 0 und 20 Grad liegen.
•Dieser Bildschirm unterstützt eine Sicherheitsvorrichtung vom Typ Kensington
zur Absicherung des Monitors. Kensington-Schloss wird nicht mitgeliefert.
•Angaben zur Bestellung und Installation einer Kensington-Schlossvorrichtung
erhalten Sie bei folgenden Ansprechpartnern.
* Kensington Technology Group
· Address : 2000 Alameda de las Pulgas 2F san mateo, California 94403-1289
· Tel : [phone] · Fax : [phone] · Web-site : www.kensington.com
12/24
BACK
NEXT
Kensington-Sicherheitseinschub

Q70U
17" Dual Function Monitor

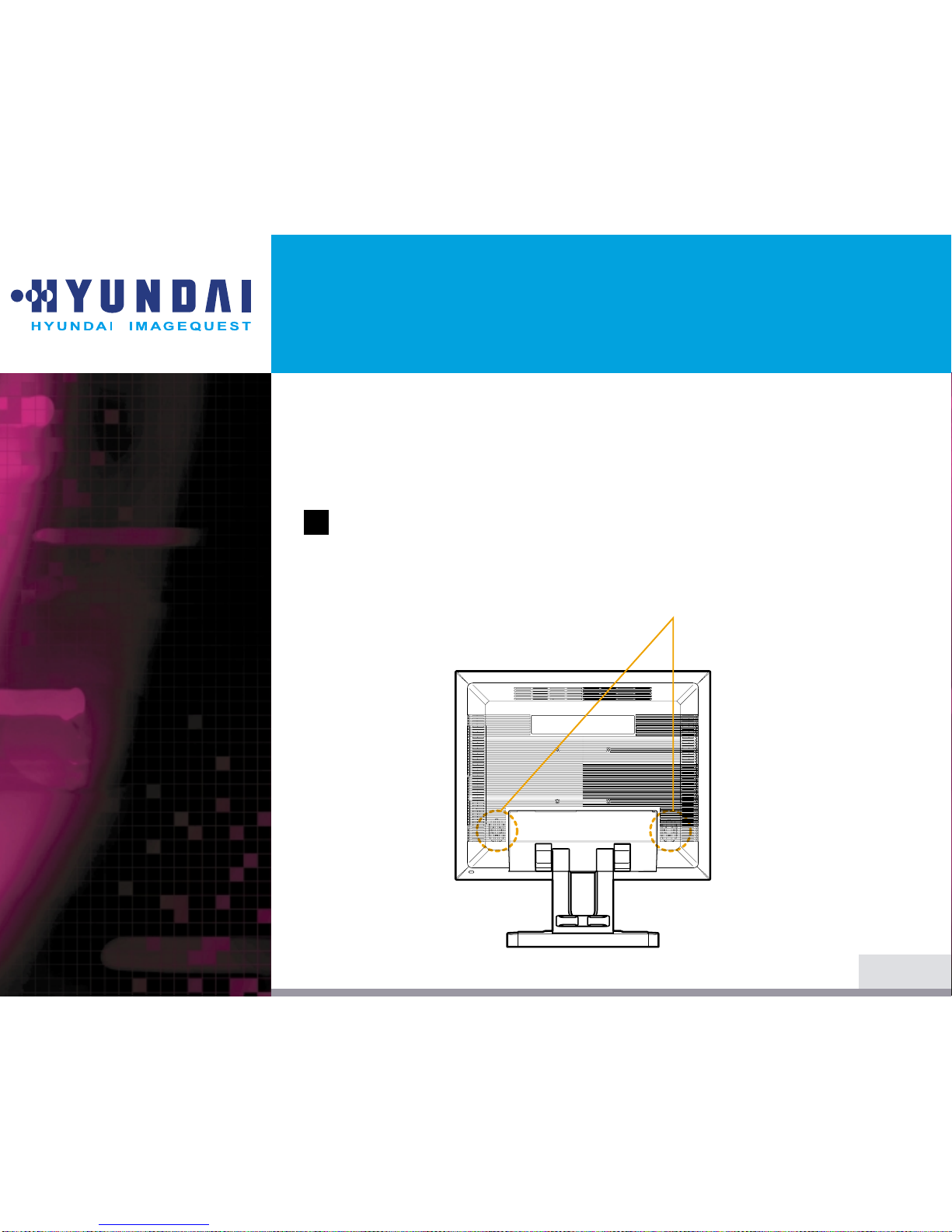

VESA FPMPMI •Diese Anzeigeeinheit unterstützt den VESA FPMPMI-Standar d; im Sockel
befinden sich vier Schraubenlöcher für 75x75mm-Befestigungsschrauben.
•Kaufhinweise für VESA Flachbildschirm-Montageeinheiten erhalten Sie unter
der nachfolgend genannten Kontaktadresse.
* Ergotron, Inc.
· Address : Ergotron Europe Kuiperbergweg 50 1101 AG Amsterdam The Netherlands
· Tel : [phone] · Fax : [phone]· E-mail : [email protected]
13/24
BACK
NEXT

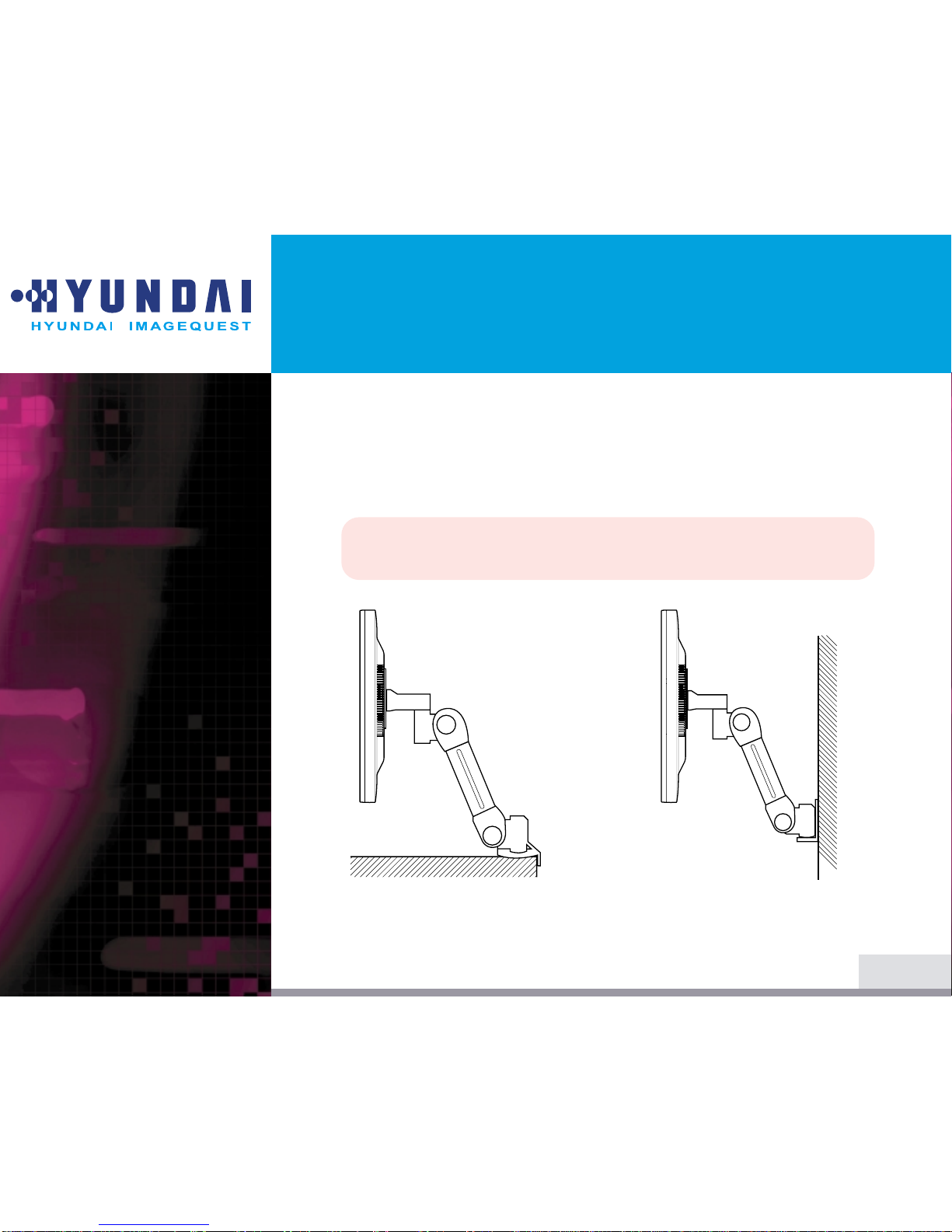

Tischaufstellung
Wandmontage

Q70U
17" Dual Function Monitor
4. Einstellen der
Bildschirmanzeige
14/24
BACK
NEXT
Die Bildschirmanzeige kann über die Knöpfe unterhalb der Bildschirmfläche
eingestellt werden.
Bei analogem RGB-Eingangssignal
1280x1024
H:63.9 V:60.0
BRIGHTNESSBRIGHTNESS

Q70U
17" Dual Function Monitor
15/24
BACK
NEXT
Bei digitalem TMDS-Eingangssignal
1280x1024
H:63.9 V:60.0
BRIGHTNESSBRIGHTNESS

Q70U
17" Dual Function Monitor
16/24
BACK
NEXT
1. Drücken Sie die Taste MENU, um das Menüzur Einstellung des Bildschirms
aufzurufen.
2. Drücken Sie die Taste oder , um die Parameter zu wählen, deren
Einstellung Sie ändern möchten. Der Parameter erscheint unterlegt.
3. Drücken Sie die Taste SELECT, um die Anzeige des unterlegten Parameters auf
den Bildschirm zu rufen..
4. Verwenden Sie den oder , um die gewunschte Einstellung vorzunehmen.
5. Drücken Sie die Taste MENU , um zum vorherigen Munüzuruckzukehren,
sofern Sie sich in einem Untermenübefinden.
6. Ihr Bildschirm speichert die neuen Einstellungen automatisch 1 Sekunden nach
der letzen Änderung, und das Menüwird ausgeblendet. Sie können jedoch
auch den Knopf MENU drücken, um das Menüauszublenden.
AUTOMATISCHE ANPASSUNG / (AUTO ADJUST)
Zeigen Sie zuerst ein Vollbild an, z.B. ein Hintergrundbild in Windows.
Drücken Sie die Taste SELECT(AUTO), um das Bildschirmformat
automatisch einzustellen.
LAUTSTÄRKE(VOLUME)
Verwenden Sie die Taste , um die lautstärke zu wählen. Die Pfeil
auf-und Pfeil ab-Tasten dienen zum Erhöhen und Reduzieren der
lautstärk.
AUDIO
Drücken Sie die Taste , um den Ton ein- oder auszuschalten.
4-1. Gehen Sie bei der
Verwendung der
Bildschirmanzeigen
wie folgt vor :
4-2. Drucktasten
