i-PRO WV-CF5SA User manual

Preface
This smoke type dome cover is used to install the indoor use dome-type monitoring camera.
For the latest information about the supported cameras, refer to our support website
(https://i-pro.com/global/en/surveillance/training_support/support/technical_information<Control
No.:C0501>).
Specifications
Ambient operating temperature: –10 °C to +50 °C {14 °F to 122 °F}
Dimensions: Diameter : 92 mm {3-5/8 inches}
Height : 49.3 mm {1-15/16 inches}
Diameter of the dome : 40.1 mm {1-19/32 inches}
Mass: Approx. 25 g{0.06 lbs}
Finish: Acrylic resin, Smoke (transparency: approx. 30 %)
Precautions
 Refer installation work to the dealer.
Installation work requires technique and experience. Failure to observe this may cause fire, electric
shock, injury, or damage to the product.
Be sure to consult the dealer.
Standard Accessories
Operating instructions (this document).......................................................................................1 pc.

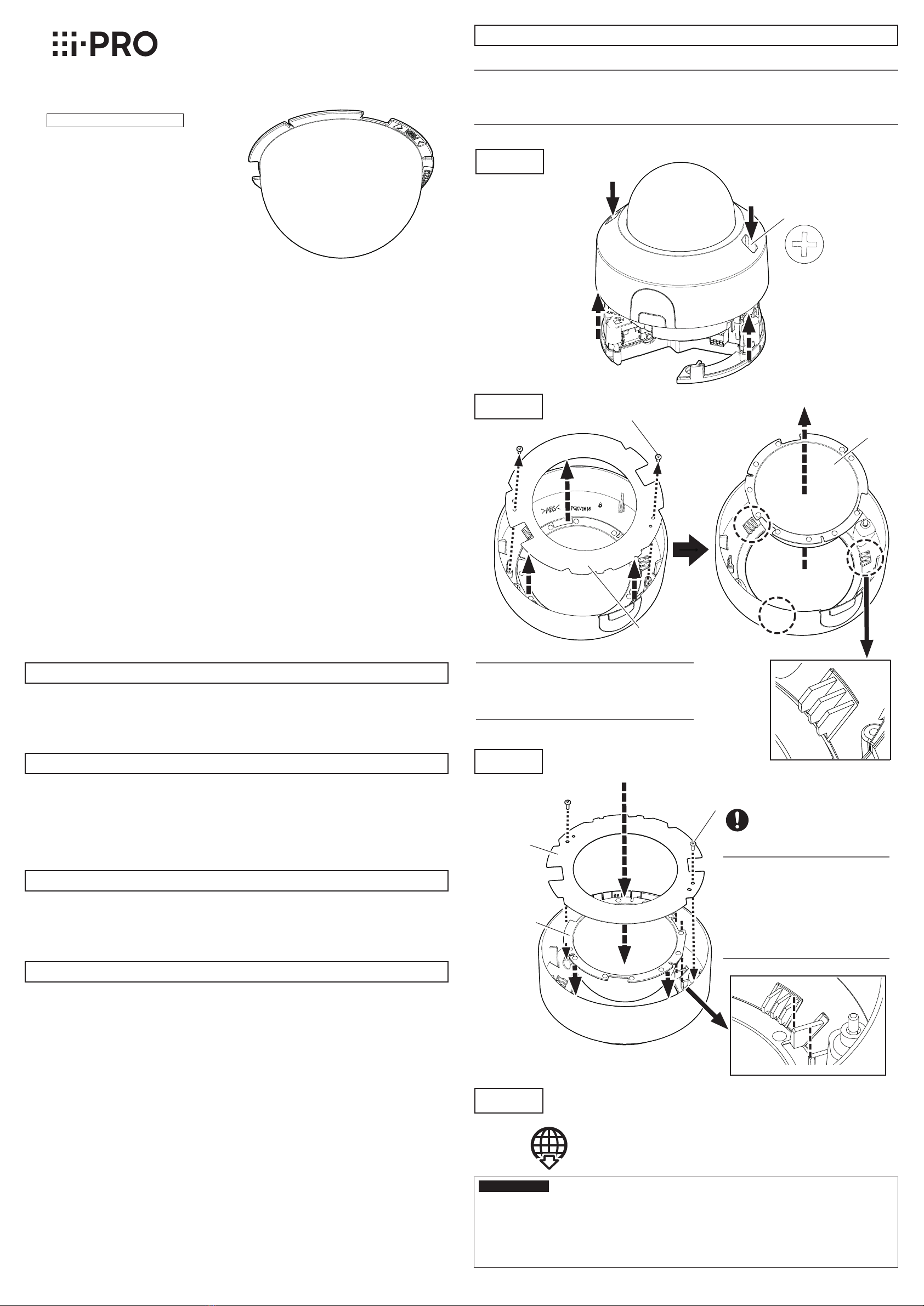

Installation
Read the following descriptions together with the Installation Guide of the camera.
Note:
• When a smoke type dome cover is used, the IR LED irradiation distance and the illuminance
level are lower than for a standard clear type dome cover.
Check the settings after attaching the enclosure.
Enclosure fixing screw
(2 places)
Step2
Step3
Step4
Note:
• The dome cover is locked using the enclosure
hooks (3 parts). Remove one hook at a time
while pushing the dome cover inwards.
Note:
• Remove the protection film of
WV-CF5SA once. After replacing
the dome cover, attach it again.
• When replacing the dome cover,
be careful not to scratch the
outside or inside of the dome
cover.
IMPORTANT:
•
When the enclosure is attached, the camera’s focus may go out of focus. Use the "Auto focus"
function in the setup menu to adjust the focus.
• Remove the cover film after installation is complete.
•
Use lens cleaning paper (used to clean camera or spectacles lenses) to remove any dirt or
fingerprint on the dome cover.
After installation is complete, attach the enclosure to the camera.
The Installation Guide of the camera.
https://i-pro.com/global/en/surveillance/documentation_database
0.24 N·m
{0.18 lbf·ft}
Dustproof sheet fixing screw (2 pcs.)
Dustproof sheet
Dome cover
Dustproof sheet
→Step 2
WV-CF5SA
Dome cover
(smoke)
Dustproof sheet fixing screw (2 pcs.)
→Step 2
Step1
© i-PRO Co., Ltd. 2022 N0521-1042 PGQX2454YA
i-PRO Co., Ltd.
https://www.i-pro.com/
Operating Instructions
Included Installation Instructions
Dome Cover
Model No. WV-CF5SA
• Before attempting to connect or install this product, please read these instructions carefully and
save this manual for future use.
• The external appearance and other parts shown in this manual may differ from the actual product
within the scope that will not interfere with normal use due to improvement of the product.

商品概要
このスモークタイプドームカバーは、屋内ドームタイプ監視カメラに取り付けて使用します。 
取り付け可能なカメラの最新情報については、サポートウェブサイト
（ https://biz.panasonic.com/jp-ja/products-services_security_support_technical-information 
＜管理番号：C0501＞）を参照してください。
仕様
使用温度範囲 –10℃～+50℃
寸法 最大径 :92mm
高さ :49.3mm
ドーム径:40.1mm
質量 約25g
仕上げ アクリル樹脂 スモーク（透過率約30%）
安全上のご注意 必ずお守りください
人への危害、財産の損害を防止するため、必ずお守りいただくことを説明しています。
■誤った使い方をしたときに生じる危害や損害の程度を区分して、説明しています。
警告
「死亡や重傷を負うおそれがある内容」です。
■お守りいただく内容を次の図記号で説明しています。
実行しなければならない内容です。
警告
■ 工事は販売店に依頼する
（工事には技術と経験が必要です。火災、感電、けが、器物損壊の原因となります。）
⇒必ず販売店に依頼してください。
付属品をご確認ください
取扱説明書（本書）.............................................................................................................................. 1冊
設置する
カメラの取扱説明書、設置説明も参照して以下の説明をお読みください。
メモ：
⿟スモークタイプのドームカバーを使用する場合、IRLEDの照射距離と照度レベルは、標準
のクリアタイプのドームカバーよりも低くなります。エンクロージャーを取り付けた後に
設定を確認してください。
Step1
エンクロージャー
固定ねじ（2か所）
Step2
Step3
Step4
メモ：
⿟ドームカバーはエンクロージャーの⽖
（3か所）で固定されています。クリア
ドームカバーを内側に押し⼊れながら
⽖から1か所ずつ外します。
メモ：
⿟WV-CF5SAの保護フィルム
を一旦はがし、ドームカバー
を交換した後に再度取り付け
てください。
⿟交換作業中にドームカバーの
外側・内側に傷がつかないよ
うに注意してください。
重要
⿟
エンクロージャ―をカメラに取り付けるとカメラのフォーカスがずれることがあります。
その場合は、セットアップメニューの“オートフォーカス”機能を使ってフォーカスを合わ
せてください。
⿟設置作業が完了した後に、保護フィルムを取り外してください。
⿟ドームカバーに指紋や汚れがある場合は、レンズクリーニングペーパー（カメラやめがねの
清掃に使うもの）などで汚れを落としてください。
設置完了後、カメラにエンクロージャー取り付けます。
カメラの取扱説明書 設置編
https://biz.panasonic.com/jp-ja/products-services_security_support_manual-dl
0.24N・m
{2.5kgf・cm}
防 塵 シ ー ト 固 定 ね じ（ 2 本 ）
防塵シート
ドームカバー
防塵シート
→Step2
WV-CF5SA
ドームカバー
（スモーク）
防 塵 シ ー ト 固 定 ね じ（ 2 本 ）
→Step2
取扱説明書
工事説明付き
ドームカバー
品番 WV-CF5SA
このたびは、弊社製品をお買い上げいただき、まことにありがとうございます。
⿟取扱説明書をよくお読みのうえ、正しく安全にお使いください。
⿟ご使用前に「安全上のご注意」を必ずお読みください。
⿟この取扱説明書は大切に保存してください。
⿟製品の改良などにより、ご使用上影響のない範囲で、記載されている外観などが実際の製品と
異なる場合があります。
取扱説明書に記載されていない方法や、指定の部品を使用しない方法で施工されたことによ
り事故や損害が生じたときには、当社では責任を負えません。また、その施工が原因で故障
が生じた場合は、製品保証の対象外となります。
「日本エリア」でお使いの場合に限ります。日本以外でお使いの場合のサービスはいたしか
ねます。
〒812-8531 福岡県福岡市博多区美野島四丁目1番62号
i-PRO Co., Ltd. 2022
