I-Rocks K73M User manual

Model No.：IRK73MN
Quick Installation Guide
K73M
Mechanical Keyboard

Mechanical Keyboard
CONTENTS
English Quick Installation Guide ....................... 1-1
繁體中文 快速安裝手冊 ............................................... 2-1

Package Contents
• Mechanical Keyboard x1
• USB-C Cable x 1
• Quick Start Guide x1
System Requirements
• Microsoft Windows® 7, Windows® 8.1 and Windows® 10 or later
• Available USB Port
Features
• Mechanical keyswitches for fast response and key feedback
• Smart Wheel with switchable modes and short-cut
• USB-C detachable cable and adjustable footstand
• Built-in hotkey for accessing multimedia, mail, full key lock,
PC lock and more
Specifications
• Interface: USB ( Full Speed )
• Key number : 107 Keys
• Smart dial wheel: 1 Set
• Switch type : Mechanical switch
• Key stroke : 4.0 mm
• N-Key rollover ( NKRO)
• Multimedia keys: 15 keys
• Backlight : None
• Voltage / Current: DC 5V / 100 mA Max.
• Weight: approx. 960 g
• Cable length: approx. 180 cm
• Dimension: 446 (L) X 140(W) X 42 (H) mm
Hardware keyboard installation
1. Turn on your computer
2. Plug USB cable into an available USB port on your computer and
keyboard. ( USB Type A for computer & Type C for keyboard )
3. Your computer will automatically detect the keyboard
4. You may use the keyboard after detection
Product Information
1. LED indication
• 4 indicators blinking slow : full key lock is in effect ( Fn+Esc )
2. Hotkeys
Press Fn and desired function key simultaneously to use hotkeys.
2.1 Setting Keys
FN + CTRL + G: N-Key Rollover anti-ghosting function (default)
FN + CTRL + N: 6-Key Rollover anti-ghosting & standard USB settings
FN + CTRL + P: Factory reset ( Press and hold for 5 seconds)
2.2 Multimedia & function key 2.3 Smart wheel function
Smart wheel is powered by Windows 10 protocol without additional
software, if you’re using the latest version of Windows 10.
Smart Wheel is customizable and will automatically switch to your
preferred tool depending on software you’re using. Switch between
scrolling, zoom, rotation, brush tuning, video editing, multimedia
control and more. Smart Wheel support ranges from Windows 10
built-in apps to pro software.
1-1EN
Mechanical Keyboard

Numeric lock indicator Caps lock indicator
Scroll lock indicator Windows lock indicator
Package Contents
• Mechanical Keyboard x1
• USB-C Cable x 1
• Quick Start Guide x1
System Requirements
• Microsoft Windows® 7, Windows® 8.1 and Windows® 10 or later
• Available USB Port
Features
• Mechanical keyswitches for fast response and key feedback
• Smart Wheel with switchable modes and short-cut
• USB-C detachable cable and adjustable footstand
• Built-in hotkey for accessing multimedia, mail, full key lock,
PC lock and more
Specifications
• Interface: USB ( Full Speed )
• Key number : 107 Keys
• Smart dial wheel: 1 Set
• Switch type : Mechanical switch
• Key stroke : 4.0 mm
• N-Key rollover ( NKRO)
• Multimedia keys: 15 keys
• Backlight : None
• Voltage / Current: DC 5V / 100 mA Max.
• Weight: approx. 960 g
• Cable length: approx. 180 cm
• Dimension: 446 (L) X 140(W) X 42 (H) mm
Hardware keyboard installation
1. Turn on your computer
2. Plug USB cable into an available USB port on your computer and
keyboard. ( USB Type A for computer & Type C for keyboard )
3. Your computer will automatically detect the keyboard
4. You may use the keyboard after detection
Product Information
1. LED indication
• 4 indicators blinking slow : full key lock is in effect ( Fn+Esc )
2. Hotkeys
Press Fn and desired function key simultaneously to use hotkeys.
2.1 Setting Keys
FN + CTRL + G: N-Key Rollover anti-ghosting function (default)
FN + CTRL + N: 6-Key Rollover anti-ghosting & standard USB settings
FN + CTRL + P: Factory reset ( Press and hold for 5 seconds)
2.2 Multimedia & function key 2.3 Smart wheel function
Smart wheel is powered by Windows 10 protocol without additional
software, if you’re using the latest version of Windows 10.
Smart Wheel is customizable and will automatically switch to your
preferred tool depending on software you’re using. Switch between
scrolling, zoom, rotation, brush tuning, video editing, multimedia
control and more. Smart Wheel support ranges from Windows 10
built-in apps to pro software.
1-2EN
Mechanical Keyboard

Fn + F1 : Show Desktop
Fn + F2 : Lock PC
Fn + F3 : Search for files
or folders
Fn + F4 : Launch Calculator
Fn + F5 : Open my Computer
Fn + F6 : Open E-Mail
Fn + F7 : Open the internet
browser
Fn + F8 : Media player
Fn + F9 : Play/pause
Fn + F10 : Backward
Fn + F11 : Stop play
Fn + F12 : Forward
Fn + Esc : Full key lock
(keyboard only lights up Esc key when mode is in effect)
Fn + Win : Turn Windows lock on or off
Package Contents
• Mechanical Keyboard x1
• USB-C Cable x 1
• Quick Start Guide x1
System Requirements
• Microsoft Windows® 7, Windows® 8.1 and Windows® 10 or later
• Available USB Port
Features
• Mechanical keyswitches for fast response and key feedback
• Smart Wheel with switchable modes and short-cut
• USB-C detachable cable and adjustable footstand
• Built-in hotkey for accessing multimedia, mail, full key lock,
PC lock and more
Specifications
• Interface: USB ( Full Speed )
• Key number : 107 Keys
• Smart dial wheel: 1 Set
• Switch type : Mechanical switch
• Key stroke : 4.0 mm
• N-Key rollover ( NKRO)
• Multimedia keys: 15 keys
• Backlight : None
• Voltage / Current: DC 5V / 100 mA Max.
• Weight: approx. 960 g
• Cable length: approx. 180 cm
• Dimension: 446 (L) X 140(W) X 42 (H) mm
Hardware keyboard installation
1. Turn on your computer
2. Plug USB cable into an available USB port on your computer and
keyboard. ( USB Type A for computer & Type C for keyboard )
3. Your computer will automatically detect the keyboard
4. You may use the keyboard after detection
Product Information
1. LED indication
• 4 indicators blinking slow : full key lock is in effect ( Fn+Esc )
2. Hotkeys
Press Fn and desired function key simultaneously to use hotkeys.
2.1 Setting Keys
FN + CTRL + G: N-Key Rollover anti-ghosting function (default)
FN + CTRL + N: 6-Key Rollover anti-ghosting & standard USB settings
FN + CTRL + P: Factory reset ( Press and hold for 5 seconds)
2.2 Multimedia & function key 2.3 Smart wheel function
Smart wheel is powered by Windows 10 protocol without additional
software, if you’re using the latest version of Windows 10.
Smart Wheel is customizable and will automatically switch to your
preferred tool depending on software you’re using. Switch between
scrolling, zoom, rotation, brush tuning, video editing, multimedia
control and more. Smart Wheel support ranges from Windows 10
built-in apps to pro software.
1-3EN
Mechanical Keyboard

Press the below button to switch wheel mode
Wheel - volume control mode
• Wheel clockwise : Increase volume
• Wheel counterclockwise : Decrease Volume
• Wheel button : Mute
Wheel - Task Switcher Mode
• Wheel clockwise : Next Window
• Wheel counterclockwise : Previous Window
• Wheel button : Select
Wheel – Smart Wheel
• Only works on PC with Windows 10

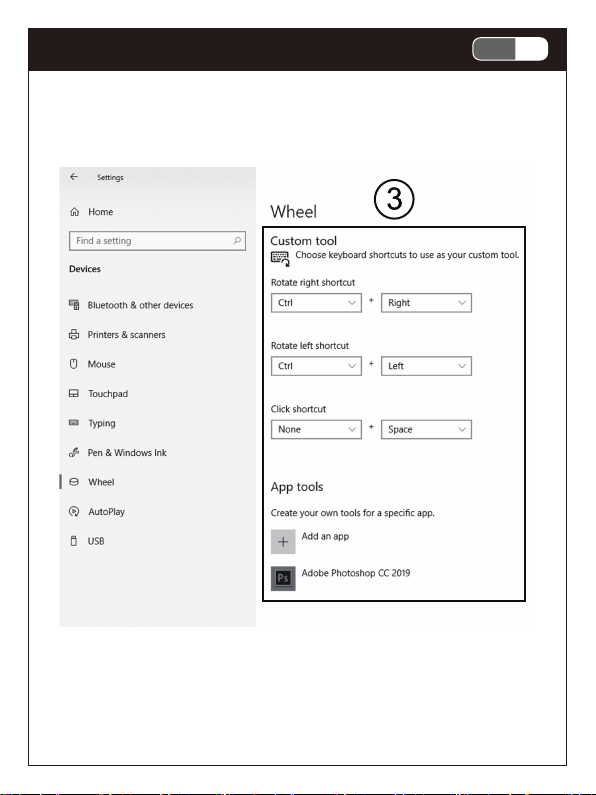

• Go to Windows 10 Settings -> Devices ->
Wheel for customization
Package Contents
• Mechanical Keyboard x1
• USB-C Cable x 1
• Quick Start Guide x1
System Requirements
• Microsoft Windows® 7, Windows® 8.1 and Windows® 10 or later
• Available USB Port
Features
• Mechanical keyswitches for fast response and key feedback
• Smart Wheel with switchable modes and short-cut
• USB-C detachable cable and adjustable footstand
• Built-in hotkey for accessing multimedia, mail, full key lock,
PC lock and more
Specifications
• Interface: USB ( Full Speed )
• Key number : 107 Keys
• Smart dial wheel: 1 Set
• Switch type : Mechanical switch
• Key stroke : 4.0 mm
• N-Key rollover ( NKRO)
• Multimedia keys: 15 keys
• Backlight : None
• Voltage / Current: DC 5V / 100 mA Max.
• Weight: approx. 960 g
• Cable length: approx. 180 cm
• Dimension: 446 (L) X 140(W) X 42 (H) mm
Hardware keyboard installation
1. Turn on your computer
2. Plug USB cable into an available USB port on your computer and
keyboard. ( USB Type A for computer & Type C for keyboard )
3. Your computer will automatically detect the keyboard
4. You may use the keyboard after detection
Product Information
1. LED indication
• 4 indicators blinking slow : full key lock is in effect ( Fn+Esc )
2. Hotkeys
Press Fn and desired function key simultaneously to use hotkeys.
2.1 Setting Keys
FN + CTRL + G: N-Key Rollover anti-ghosting function (default)
FN + CTRL + N: 6-Key Rollover anti-ghosting & standard USB settings
FN + CTRL + P: Factory reset ( Press and hold for 5 seconds)
2.2 Multimedia & function key 2.3 Smart wheel function
Smart wheel is powered by Windows 10 protocol without additional
software, if you’re using the latest version of Windows 10.
Smart Wheel is customizable and will automatically switch to your
preferred tool depending on software you’re using. Switch between
scrolling, zoom, rotation, brush tuning, video editing, multimedia
control and more. Smart Wheel support ranges from Windows 10
built-in apps to pro software.
1-4EN
Mechanical Keyboard

1-5EN
Mechanical Keyboard

1-6EN
Mechanical Keyboard

包裝內容
• 鍵盤 x1
• USB-C 連接線 x 1
• 快速安裝手冊 x1
系統需求
• 微軟的視窗系統Windows® 7，Windows® 8.1 , Windows® 10.
• USB傳輸埠
產品特色
• 機械鍵軸提供極速反應與按鍵回饋感。
• 可切換模式與自定功能的智慧滾輪
• USB-C鍵線分離與可調整腳架
• 內建快捷鍵，包括多媒體功能、郵件、全鍵鎖定及電腦鎖定
產品規格
• 產品名稱: USB機械鍵盤
• 產品型號: IRK73MN
• 介面 : USB
• 按鍵數: 107 鍵
• 智慧型按壓滾輪: 1組
• 開關形式: 機械開關
• 按鍵行程: 4.0±0.5mm
• 全區防鬼鍵設計 (NKRO)
• 多媒體鍵: 15 鍵
• 背光功能: 無
• 電壓/電流: DC 5V / 100 mA Max.
• 產品重量: 約960 公克
• USB 線長 : 約180 公分
• 產品尺寸: 446 (L) X 140(W) X 42 (H) mm
硬體安裝
1. 開啟電腦電源
2. 將所附的USB傳輸線USB Type A 接於電腦端 & Type C 接於鍵盤端
3. 電腦會自動偵測到鍵盤裝置
4. 安裝完成
產品資訊
1. LED 指示燈
• 4個LED同時慢閃爍,表示進入全部按鍵在鎖鍵狀態( Fn+ESC )
2. 快捷鍵功能
同時按壓 FN 鍵跟下列按鍵產生對應的快捷功能
2.1 設定鍵
FN + CTRL + G : N-Key Rollover 全區防衝突功能 ( 鍵盤內定值 )
FN + CTRL + N : 6-Key Rollover USB標準規範輸出功能
FN + CTRL + P :長按5秒: 將鍵盤所有功能回復出廠設定
2.2 多媒體及功能快捷鍵 2.3 智慧旋鈕功能
智慧滾輪模式相容於Windows 10內建協定，只要您的電腦使用
Windows 10最新版本，皆可支援，無須任何額外驅動程式，從最簡單的
Windows 10 隨附應用程式，專業軟體皆能套用此功能。
智慧轉輪可依不同軟體自訂功能，並能根據軟體自動切換至對應的設定
。隨心切換，滾動瀏覽、縮放或旋轉、調整畫筆、影片剪輯及多媒體播
放等功能。
2-1CH
Mechanical Keyboard

數字鎖指示燈 大小寫指示燈
滾動鎖指示燈 視窗鍵鎖指示燈
包裝內容
• 鍵盤 x1
• USB-C 連接線 x 1
• 快速安裝手冊 x1
系統需求
• 微軟的視窗系統Windows® 7，Windows® 8.1 , Windows® 10.
• USB傳輸埠
產品特色
• 機械鍵軸提供極速反應與按鍵回饋感。
• 可切換模式與自定功能的智慧滾輪
• USB-C鍵線分離與可調整腳架
• 內建快捷鍵，包括多媒體功能、郵件、全鍵鎖定及電腦鎖定
產品規格
• 產品名稱: USB機械鍵盤
• 產品型號: IRK73MN
• 介面 : USB
• 按鍵數: 107 鍵
• 智慧型按壓滾輪: 1組
• 開關形式: 機械開關
• 按鍵行程: 4.0±0.5mm
• 全區防鬼鍵設計 (NKRO)
• 多媒體鍵: 15 鍵
• 背光功能: 無
• 電壓/電流: DC 5V / 100 mA Max.
• 產品重量: 約960 公克
• USB 線長 : 約180 公分
• 產品尺寸: 446 (L) X 140(W) X 42 (H) mm
硬體安裝
1. 開啟電腦電源
2. 將所附的USB傳輸線USB Type A 接於電腦端 & Type C 接於鍵盤端
3. 電腦會自動偵測到鍵盤裝置
4. 安裝完成
產品資訊
1. LED 指示燈
• 4個LED同時慢閃爍,表示進入全部按鍵在鎖鍵狀態( Fn+ESC )
2. 快捷鍵功能
同時按壓 FN 鍵跟下列按鍵產生對應的快捷功能
2.1 設定鍵
FN + CTRL + G : N-Key Rollover 全區防衝突功能 ( 鍵盤內定值 )
FN + CTRL + N : 6-Key Rollover USB標準規範輸出功能
FN + CTRL + P :長按5秒: 將鍵盤所有功能回復出廠設定
2.2 多媒體及功能快捷鍵 2.3 智慧旋鈕功能
智慧滾輪模式相容於Windows 10內建協定，只要您的電腦使用
Windows 10最新版本，皆可支援，無須任何額外驅動程式，從最簡單的
Windows 10 隨附應用程式，專業軟體皆能套用此功能。
智慧轉輪可依不同軟體自訂功能，並能根據軟體自動切換至對應的設定
。隨心切換，滾動瀏覽、縮放或旋轉、調整畫筆、影片剪輯及多媒體播
放等功能。
2-2CH
Mechanical Keyboard

Fn + F1 : 顯示桌面
Fn + F2 : 鎖定電腦
Fn + F3 : 搜尋檔案或資料夾
Fn + F4 : 計算機
Fn + F5 : 我的電腦
Fn + F6 : 開啟Ｅ-Mail 軟體
Fn + F7 : 開啟網路瀏覽器
Fn + F8 : 多媒體呼叫
Fn + F9 : 播放/暫停
Fn + F10 : 回上一首
Fn + F11 : 停止
Fn + F12 : 回下一首
Fn + Esc : 開啟跟關閉全部鍵盤鎖鍵功能 ( 指示燈慢閃 )
Fn + Win : 開啟跟關閉鎖Windows/Application鍵
包裝內容
• 鍵盤 x1
• USB-C 連接線 x 1
• 快速安裝手冊 x1
系統需求
• 微軟的視窗系統Windows® 7，Windows® 8.1 , Windows® 10.
• USB傳輸埠
產品特色
• 機械鍵軸提供極速反應與按鍵回饋感。
• 可切換模式與自定功能的智慧滾輪
• USB-C鍵線分離與可調整腳架
• 內建快捷鍵，包括多媒體功能、郵件、全鍵鎖定及電腦鎖定
產品規格
• 產品名稱: USB機械鍵盤
• 產品型號: IRK73MN
• 介面 : USB
• 按鍵數: 107 鍵
• 智慧型按壓滾輪: 1組
• 開關形式: 機械開關
• 按鍵行程: 4.0±0.5mm
• 全區防鬼鍵設計 (NKRO)
• 多媒體鍵: 15 鍵
• 背光功能: 無
• 電壓/電流: DC 5V / 100 mA Max.
• 產品重量: 約960 公克
• USB 線長 : 約180 公分
• 產品尺寸: 446 (L) X 140(W) X 42 (H) mm
硬體安裝
1. 開啟電腦電源
2. 將所附的USB傳輸線USB Type A 接於電腦端 & Type C 接於鍵盤端
3. 電腦會自動偵測到鍵盤裝置
4. 安裝完成
產品資訊
1. LED 指示燈
• 4個LED同時慢閃爍,表示進入全部按鍵在鎖鍵狀態( Fn+ESC )
2. 快捷鍵功能
同時按壓 FN 鍵跟下列按鍵產生對應的快捷功能
2.1 設定鍵
FN + CTRL + G : N-Key Rollover 全區防衝突功能 ( 鍵盤內定值 )
FN + CTRL + N : 6-Key Rollover USB標準規範輸出功能
FN + CTRL + P :長按5秒: 將鍵盤所有功能回復出廠設定
2.2 多媒體及功能快捷鍵 2.3 智慧旋鈕功能
智慧滾輪模式相容於Windows 10內建協定，只要您的電腦使用
Windows 10最新版本，皆可支援，無須任何額外驅動程式，從最簡單的
Windows 10 隨附應用程式，專業軟體皆能套用此功能。
智慧轉輪可依不同軟體自訂功能，並能根據軟體自動切換至對應的設定
。隨心切換，滾動瀏覽、縮放或旋轉、調整畫筆、影片剪輯及多媒體播
放等功能。
2-3CH
Mechanical Keyboard

按壓下列按鍵進行旋鈕功能切換
滾輪音量調整模式
• 滾輪順時針 : 調整音量大聲
• 滾輪逆時針 : 調整音量小聲
• 按壓滾輪 : 音量靜音
滾輪工作頁面選項模式
• 滾輪順時針: 向右移動工作頁面選項
• 滾輪逆時針: 向左移動工作頁面選項
• 按壓滾輪: 選取頁面

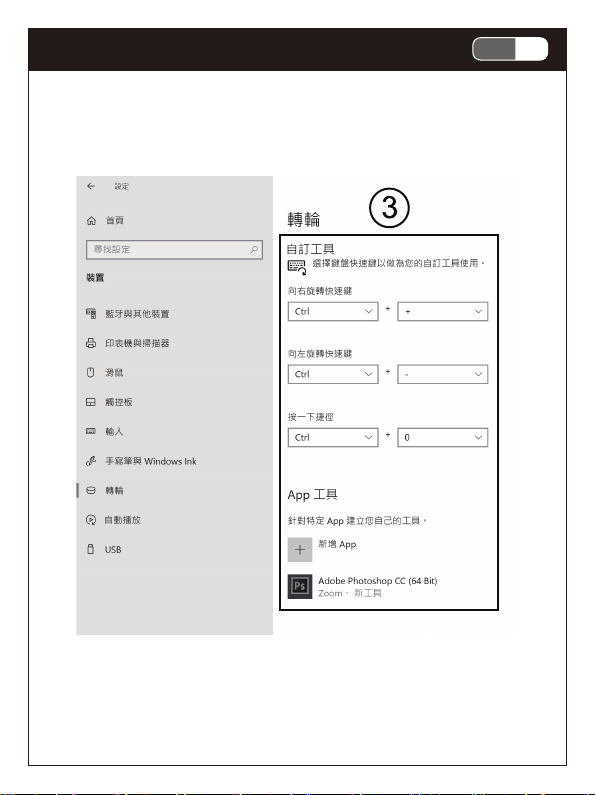

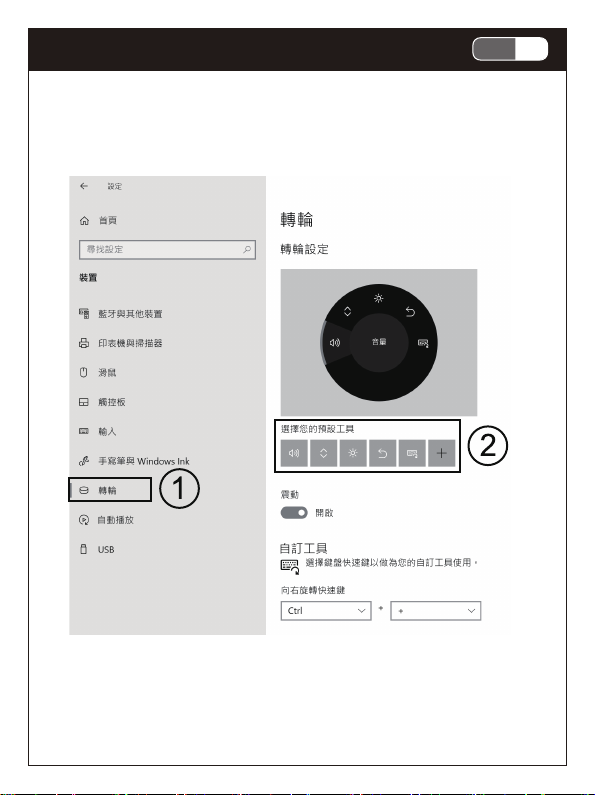

智慧滾輪功能 (如下圖)
• 此模式須在Windows 10 系統才有此功能
• 請至Windows 10 > 裝置 > 滾輪 選項進行
相關滾輪功能設定
包裝內容
• 鍵盤 x1
• USB-C 連接線 x 1
• 快速安裝手冊 x1
系統需求
• 微軟的視窗系統Windows® 7，Windows® 8.1 , Windows® 10.
• USB傳輸埠
產品特色
• 機械鍵軸提供極速反應與按鍵回饋感。
• 可切換模式與自定功能的智慧滾輪
• USB-C鍵線分離與可調整腳架
• 內建快捷鍵，包括多媒體功能、郵件、全鍵鎖定及電腦鎖定
產品規格
• 產品名稱: USB機械鍵盤
• 產品型號: IRK73MN
• 介面 : USB
• 按鍵數: 107 鍵
• 智慧型按壓滾輪: 1組
• 開關形式: 機械開關
• 按鍵行程: 4.0±0.5mm
• 全區防鬼鍵設計 (NKRO)
• 多媒體鍵: 15 鍵
• 背光功能: 無
• 電壓/電流: DC 5V / 100 mA Max.
• 產品重量: 約960 公克
• USB 線長 : 約180 公分
• 產品尺寸: 446 (L) X 140(W) X 42 (H) mm
硬體安裝
1. 開啟電腦電源
2. 將所附的USB傳輸線USB Type A 接於電腦端 & Type C 接於鍵盤端
3. 電腦會自動偵測到鍵盤裝置
4. 安裝完成
產品資訊
1. LED 指示燈
• 4個LED同時慢閃爍,表示進入全部按鍵在鎖鍵狀態( Fn+ESC )
2. 快捷鍵功能
同時按壓 FN 鍵跟下列按鍵產生對應的快捷功能
2.1 設定鍵
FN + CTRL + G : N-Key Rollover 全區防衝突功能 ( 鍵盤內定值 )
FN + CTRL + N : 6-Key Rollover USB標準規範輸出功能
FN + CTRL + P :長按5秒: 將鍵盤所有功能回復出廠設定
2.2 多媒體及功能快捷鍵 2.3 智慧旋鈕功能
智慧滾輪模式相容於Windows 10內建協定，只要您的電腦使用
Windows 10最新版本，皆可支援，無須任何額外驅動程式，從最簡單的
Windows 10 隨附應用程式，專業軟體皆能套用此功能。
智慧轉輪可依不同軟體自訂功能，並能根據軟體自動切換至對應的設定
。隨心切換，滾動瀏覽、縮放或旋轉、調整畫筆、影片剪輯及多媒體播
放等功能。
2-4CH
Mechanical Keyboard

2-5CH
Mechanical Keyboard

2-6CH
Mechanical Keyboard

IRK73MN
i-Rocks Technology Co., Ltd.
Headquarter Office
7F., No. 786, Zhongzheng Rd., Zhonghe Dist.,
New Taipei City 23586, Taiwan
Tel : [phone]
Fax : [phone]
www.i-rocks.com
i-Rocks Korea
www.i-rocks.co.kr
i-Rocks Malaysia
57-A, Jalan SS21/1A, Damansara Utama, 47400,
Petaling Jaya, Selangor, Malaysia
Tel : [phone]
www.i-rocks.com
