HOJA DE MONTAJE
COMPACTOS ENTERRADOS Y SEMIENTERRADOS

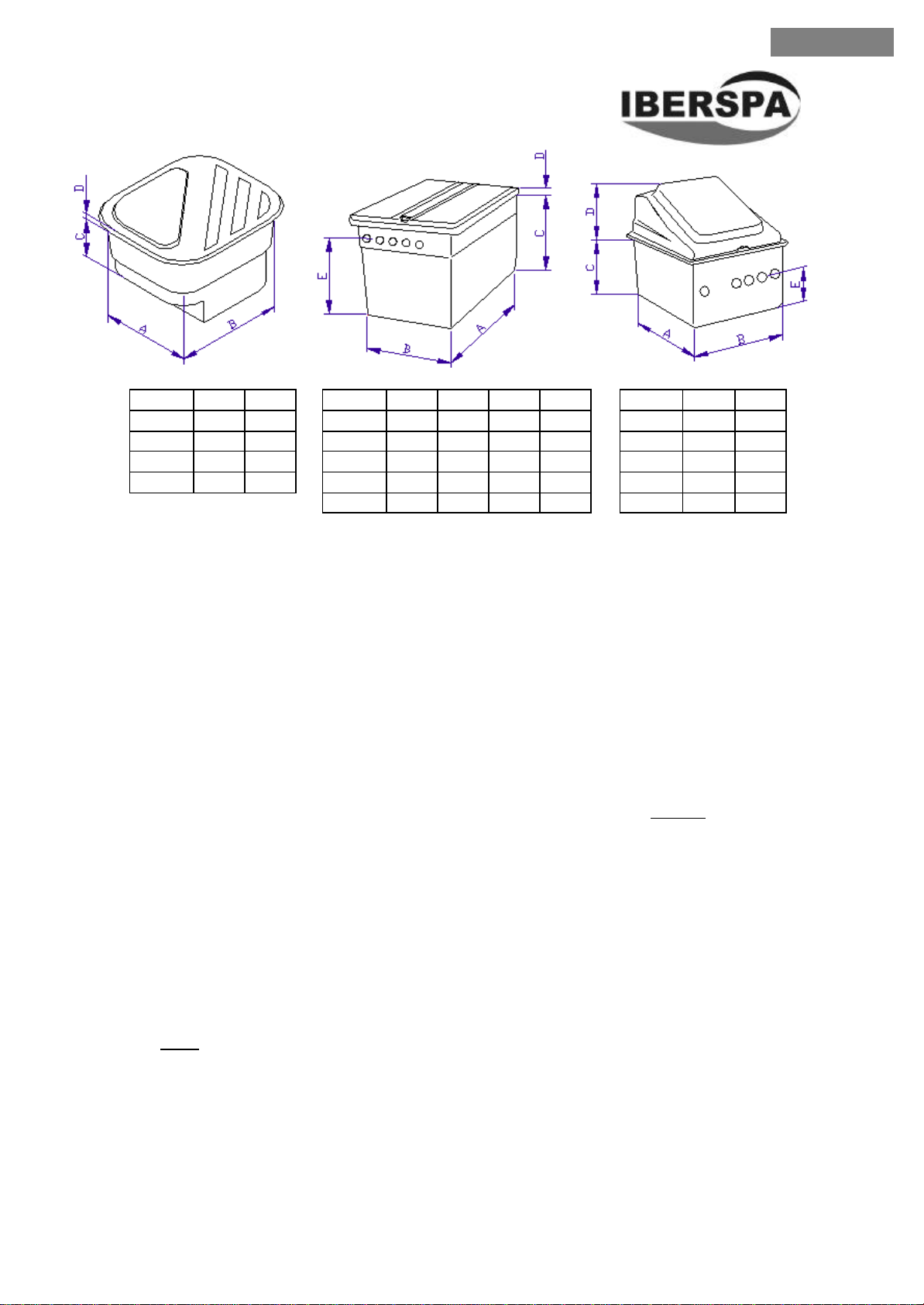

COTAS
15260 15261 COTAS 00615 00616 00617 00618 COTAS 00619 00620
A1100 1200 A800 1000 1200 1500 A1040 1350
B1310 1420 B650 1000 1000 1200 B870 1200
C740 840 C730 900 925 1220 C525 675
D90 90 D70 70 70 70 D500 470
E620 725 740 1035 E270 500
Instrucciones para un montaje correcto :
a) Colocar el compacto encima de una losa de hormigón armado para evitar que el compacto
se levante o se rompa por presión del agua u otros elementos. Las tierras alrededor del
compacto deben estar bien acondicionadas. Para ello, la empresa de instalación tendrá en
cuenta el estado del suelo y tomará las medidas necesarias y adecuadas para contener la
tierra alrededor del compacto ( y así evitar una presión excesiva sobre las paredes del
mismo.
b) La parte enterrada debe sobresalir un mínimo de 5 cm sobre el nivel del suelo acabado
para evitar riesgos de inundación por la parte superior (fuertes lluvias, etc).
c) En época de invierno, no exponer los materiales al riesgo de heladas. Consejo : desmontar
y guardar la bomba y elementos eléctricos en un lugar seco.
d) Las canalizaciones de la piscina deben alcanzar el nivel de los orificios de conexiones del
compacto (en el diámetro adecuado). En caso contrario, disponer de válvulas anti-retorno.
e) Prever un vaciado en presión para los lavados y contra-lavados del filtro, así como la
alimentación eléctrica con la sección adecuada.
f) El compacto debe estar situado a una distancia mínima de 3 m respecto a la piscina.
g) Ruido : Dependerá de la calidad de la bomba. No dude en poner una peana de goma bajo
la bomba.
La empresa Iberspa 2 S.L. rehusa cualquier responsabilidad en el montaje de estos equipos.
Iberspa 2 S. L. se reserva el derecho de modificar estos equipos.
ESPAÑOL

ASSEMBLY SHEET
EMBEDDED AND HALF EMBEDDED COMPACT HOUSINGS
DIMENSI
ONS
15260 15261 DIMENSI
ONS
00615 00616 00617 00618 DIMENSI
ONS
00619 00620
A 1100 1200 A 800 1000 1200 1500 A 1040 1350
B 1310 1420 B 650 1000 1000 1200 B 870 1200
C 740 840 C 730 900 925 1220 C 525 675
D 90 90 D 70 70 70 70 D 500 470
E 620 725 740 1035 E 270 500
ENGLISH

INSTRUCTIONS FOR CORRECT ASSEMBLY :
a) Locate the housing on a reinforced concrete slab to prevent the compact housing from
getting lifted or broken due to water pressure or other elements. The ground around the unit
should be well compacted. For this, the installer will have to check the ground conditions
and take the necessary steps to prepare it to locate the compact housing (this will avoid
excessive pressure exerted on the housing walls).
b) The embedded housing should protrude at least 5 cm above ground level to avoid flooding
risks from the top (heavy rains).
c) In winter, prevent the unit from suffering frost . ADVICE: Dismount the pump and store it
together with other electric elements in a dry place. Drain water from all pipework.
d) The pipework should be installed at least till the compact connection height and correct
diameter. If it is not possible, install check valves.
e) Provide a correct pressure drainage for filter backwashing. Also assure that the correct
power cable is provided.
f) The embedded housing should be located at a minimum distance of 3 m from the pool. This
minimum distance is to assure a security area around the pool limits as established by
Safety Rules and not because of water flow or pressure requirements.
g) Noise: Will depend on the pump quality. Insert vibration pads below pump.
ASTRAL does not hold itself responsible for the installation of this compact housing. We reserve
the right to make modifications.
