Icy Box IB-2531 Series User manual

http://www.icybox.de
IB-2531 Series
Manual IB-2531
2.5" SATA Mobile Rack for PCI Slot
Handbuch IB-2531
2,5" SATA Wechselrahmen für PCI Slot
Manuel IB-2531
Boitier interne pour disques durs 2.5" en un slot PCI
Manual IB-2531
Carcasa HDD interna de 2.5" una ranura PCI
Manuale IB-2531
2,5" Interno HDD Cassa per uno slot PCI
Instrukcja IB-2531
2,5" wewnętrzny HDD Załącznik w PCI Slot
Εγχειρίδιο IB-2531
Θήκη σκληρών δίσκων HDD 2.5" για PCI σχισμή
Руководство IB-2531
2,5" SATA сменных корпуса для PCI Слот

http://www.icybox.de
IB-2531 Series
http://www.icybox.de
3
2.5" SATA Mobile Rack for PCI Slot
Manual IB-2531
2.5" SATA Mobile Rack for PCI Slot..............................................................4-5
Handbuch IB-2531
2,5" SATA Wechselrahmen für PCI Slot ........................................................6-7
Manuel IB-2531
Boitier interne pour disques durs 2.5" en un slot PCI .....................................8-9
Manual IB-2531
Carcasa HDD interna de 2.5" una ranura PCI............................................10-11
Manuale IB-2531
2,5" Interno HDD Cassa per uno slot PCI .................................................12-13
Instrukcja IB-2531
2,5" wewnętrzny HDD Załącznik w PCI Slot.............................................. 14-15
Εγχειρίδιο IB-2531
Θήκη σκληρών δίσκων HDD 2.5" για PCI σχισμή ......................................16-17
Руководство IB-2531
2,5" SATA сменных корпуса для PCI Слот............................................... 18-19

4
2.5" SATA Mobile Rack for PCI Slot
IB-2531 Series
http://www.icybox.de
4
55
1. Model – HDD – Host Interface – Colour
2. Package Content
1x IB-2531StS, 1x SATA cable, 1x LED cable, 1x screw, 1x manual
3. Key Features
• 1x 2.5" SATA HDD (max 9.5mm high) or SSD in a PCI Slot
• Easy Swap® – tool less HDD or SSD installation and exchange
• Hard disk capacity not limited
• SATA host interface 3.0 Gbit/s
• LED for power and HDD access
• Plug & play and hot swap
• Support all OS systems
4. Technical Data
Interface: 1x 15pin SATA power connector
1x 7pin SATA data connector
Material: SECC/Plastic
Dimension: 145 x 120 x 25 mm
Weight: 154 g
HDD height: max 9.5 mm

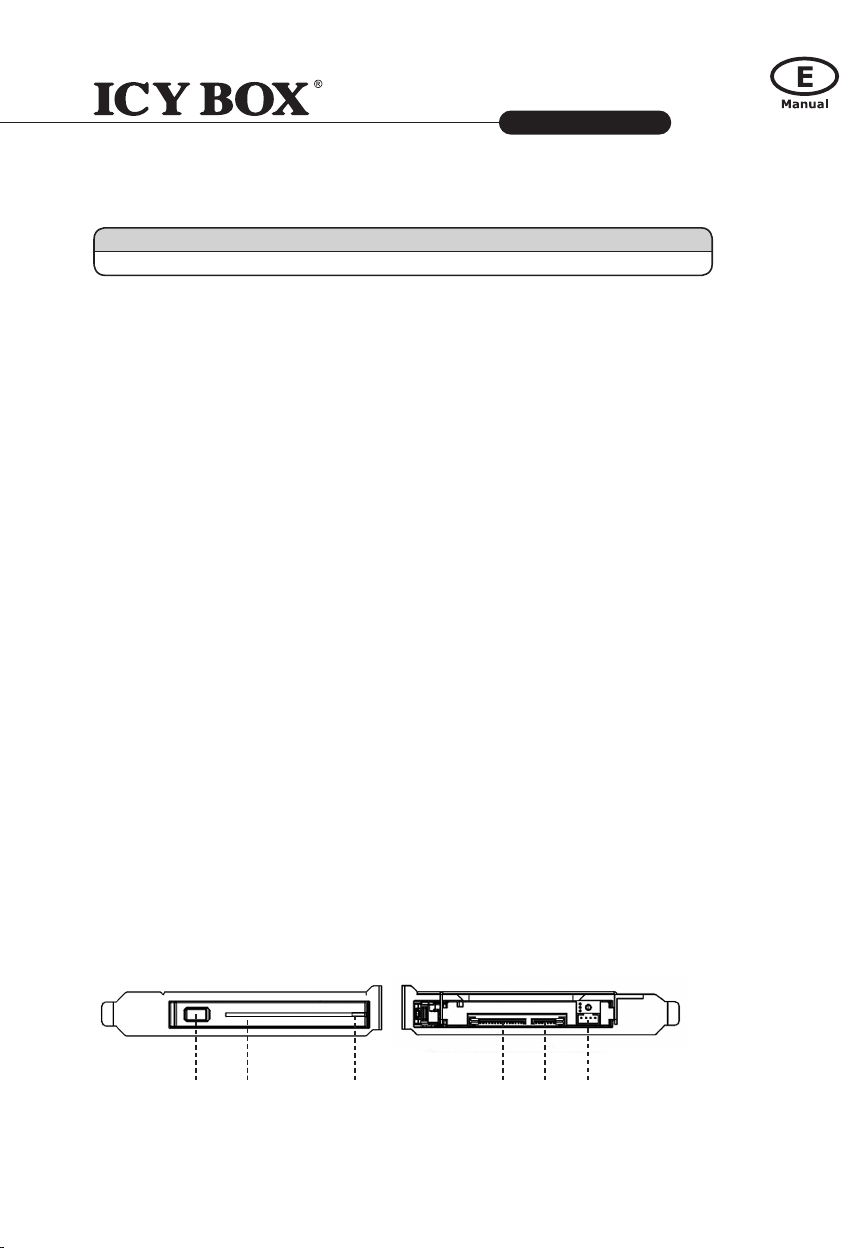

5. Front Panel and Rear Panel
1. Button 1. SATA power connector (15P)
2. HDD front panel 2. SATA data connector (7P)
3. HDD LED indicator 3. Access LED connector (4P)
Model HDD Host Interface Colour
IB-2531StS 1x 2.5" SATA 1x SATA black
1 2 3 1 2 3

44
http://www.icybox.de
5
2.5" SATA Mobile Rack for PCI Slot
IB-2531 Series
http://www.icybox.de
5
6. LED Indication
Action LED Indication
Power on LED shines blue
HDD access LED blinks purple

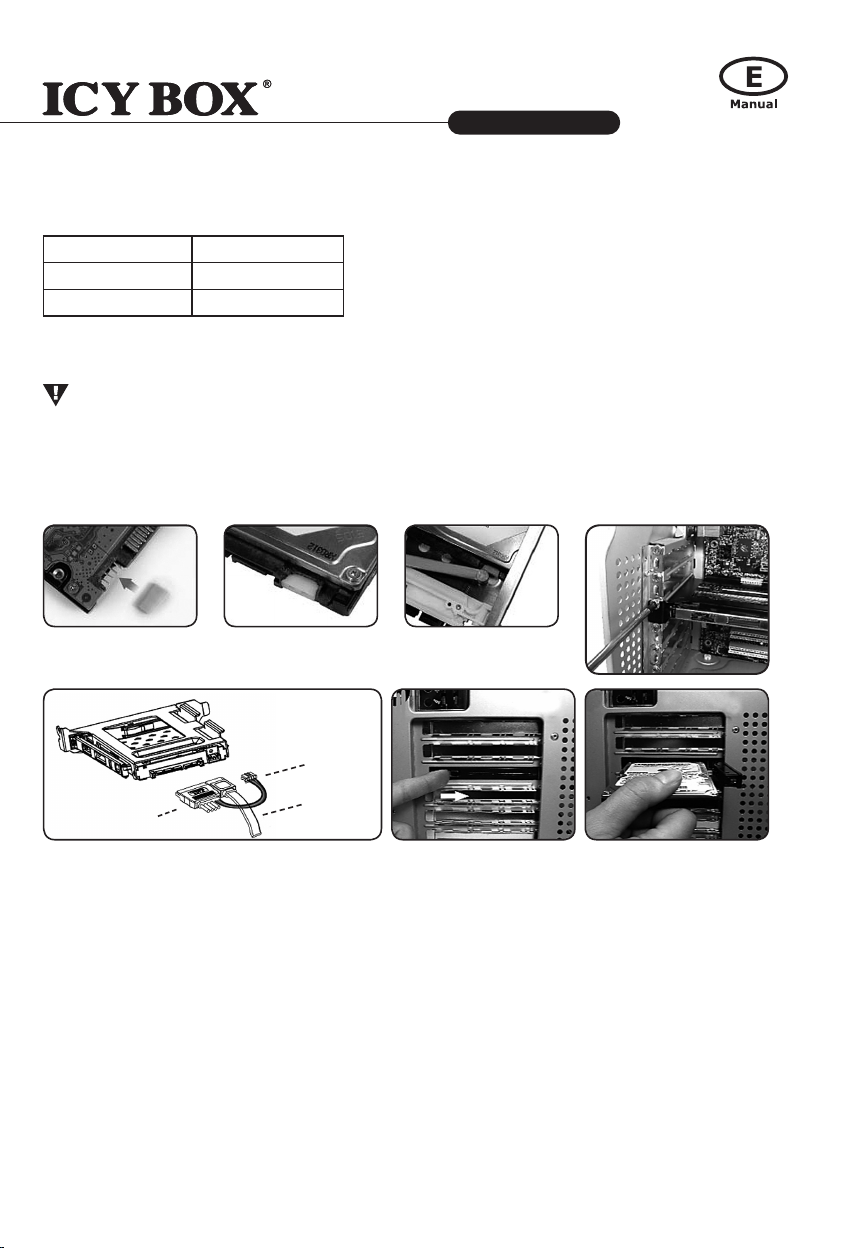

7. Assembly of HDD and into PC
Attention!
a. Please connect the LED cable, which is delivered in the package. Otherwise the LED has no function!
b. When necessary please put on the "HDD-Pin-Protector" as showed in 7.1 to avoid mechanical
damage of the Pins.
7.1 7.2
7.3 7.4
LED: 4Pins
Data: 7Pins
Power: 15Pins

2,5" SATA Wechselrahmen für PCI Slot
IB-2531 Serie
http://www.icybox.de
6
7
1. Modell – HDD – Schnittstelle – Farbe
2. Verpackungsinhalt
1x IB-2531StS, 1x SATA Kabel, 1x LED Kabel, 1x Schrauber, 1x Handbuch
3. Hauptmerkmale
• 1x 2.5" SATA HDD oder SSD (Max. 9,5 mm dick) in 1x PCI Slot
• EasySwap® – HDD oder SSD-Einbau ohne Werkzeug
• Festplattenkapazität ohne Einschränkung
• Datenübertragung bis 3 Gbit/s
• LED für Strom und HDD Zugriff
• Plug & play und hot swap
• Unterstützt alle Betriebssysteme
4. Technische Daten
Host Interface: 1 x 15pin SATA Strom Connector
1 x 7pin SATA Daten Connector
Material: Metall + Kunststoff
Dimension: 145 x 120 x 25 mm
Gewicht: 154 g
HDD Höhe: max. 9,5 mm
5. Frontblende und Rückseite
1. Knopf zum Öffnen 1. SATA Strom Connector (15P)
2. HDD Frontblende 2. SATA Daten Connector (7P)
3. HDD LED Indikator 3. Zugriff LED Connector (4P)
Modell HDD Schnittstelle Farbe
IB-2531StS 1x 2.5" SATA 1x SATA schwarz
1 2 3 1 2 3

6
2,5" SATA Wechselrahmen für PCI Slot
IB-2531 Serie
http://www.icybox.de
7
6. LED Anzeige
Aktion LED Anzeige
Stromzufuhr leuchtet blau
HDD Zugriff blinkt lila
7. Installation
Achtung!
a. Bitte schließen Sie das in der Verpackung bendliche LED Kabel an, sonst hat die LED keine Funktion!
b. Bei Bedarf stecken Sie bitte den "HDD-Pin-Protektor" an, um mechanische Schäden der Stecker
zu vermeiden (Abb. 7.1).
7.1 7.2
7.3 7.4
LED: 4Pins
Data: 7Pins
Power: 15Pins

8
IB-2531 Series
http://www.icybox.de
8
Boitier interne pour disques durs 2.5" en un slot PCI
99
1. Modèle – Disque dure – Interface – Couleur
2. Contenu
1x IB-2531StS, 1x SATA câble, 1x LED câble , 1x Vis, 1x Manuel
3. Caractéristiques
• Disque dur SATA 1x 2.5" (hauteur 9.5mm max) ou SSD dans une PCI Slot
• EasySwap® – Changement rapide d'un disque dur ou d'un SSD
• Sans limite de capacité pour les disques durs
• SATA II = 3Gbit/s
• LED pour la mise sous tension et l'accès au disque dur
• Plug & Play et Hot Swap
• Compatible avec tous les systèmes d'exploitation
4. Données techniques
Interface : 1x Connecteur SATA 15 broches
1 x Connecteur SATA 7 broches
Matériel : SECC/Plastique
Dimension : 145 x 120 x 25mm
Poids : 154g
Hauteur du disque dur : 9.5mm max

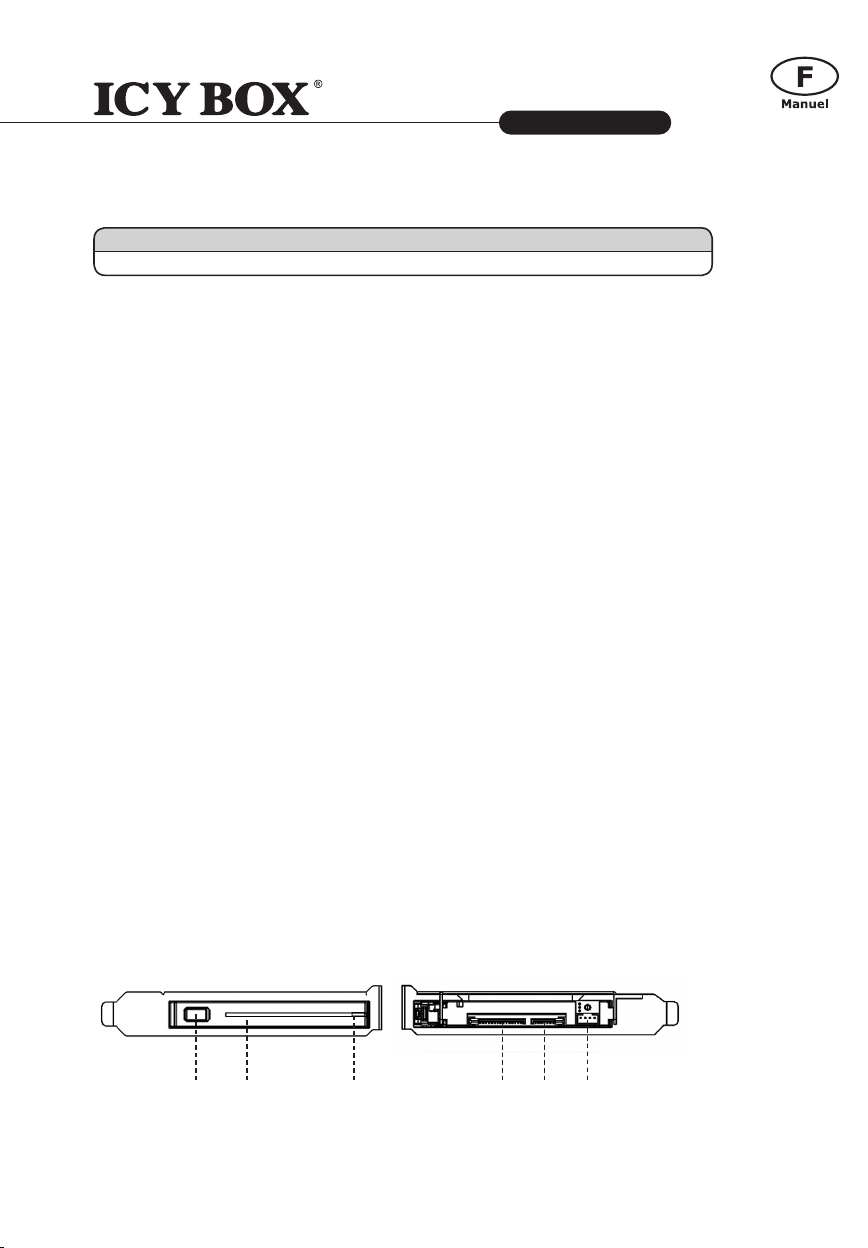

5. Façade Avant et panneau arrière
1. Buton 1. SATA connecteur d'alimentation (15P)
2. HDD Façade Avant 2. SATA data connecteur (7P)
3. HDD LED 3. LED Accès connecteur (4P)
Modèle Disque dure Interface Couleur
IB-2531StS 1x 2.5" SATA 1x SATA Noir
1 2 3 1 2 3

88
http://www.icybox.de
9
IB-2531 Series
http://www.icybox.de
9
Boitier interne pour disques durs 2.5" en un slot PCI
6. Indication des LED
Action Couleur de la LED
Mise sous tension bleu
Accès au disque dur violet
7. Vue d'ensemble, disque dur assemblé
Attention!
a. Veuillez connecter le câble pour les LED se trouvant dans l'emballage an de faire fonctionner
celles-ci.
b. Lorsque cela est nécessaire, veuillez mettre en place la protection des broches de votre
disque dur, comme montré au point 7.1 an d'éviter tout dommage.
7.1 7.2
7.3 7.4
LED: 4Pins
Data: 7Pins
Power: 15Pins

10
IB-2531 Series
http://www.icybox.de
10
Carcasa HDD interna de 2.5" una ranura PCI
1111
1. Modelo – Disco duro – Interfaz – Color
2. Contenido del embalaje
1x IB-2531StS, 1x SATA câble, 1x LED câble, 1x vis, 1x Manual
3. Características principales
• 1x 2.5" SATA HDD (máximo 9.5mm de altura) o SSD en 1x PCI Slot
• EasySwap®- Fácil instalación e intercambio de HDD o SSD sin herramientas
• Capacidad de disco duro sin limíte
• Velocidad de transferencia: SATA 2.0, hasta 3 Gbit/s
• LED para función y acceso de HDD
• Soporta Plug&Play y HotSwap
• Soporta todos sistemas operativos
4. Datos Técnicos
Interfaz: 1 x 15pin SATA conector de alimentación
1 x 7pin SATA conector de datos
Material: SECC/Plástico
Dimensiónes: 145 x 120 x 25mm
Peso: 154g
Altura de HDD: máximo 9.5mm
5. Panel delantero y panel trasero
1. Botón 1. SATA conector de alimentación (15P)
2. HDD Panel delantero 2. SATA conector de datos (7P)
3. HDD LED indicador 3. Acceso LED conector (4P)
Modelo Disco duro Interfaz Color
IB-2531StS 1x 2.5" SATA 1x SATA Negro
1 2 3 1 2 3

1010
http://www.icybox.de
11
IB-2531 Series
http://www.icybox.de
11
Carcasa HDD interna de 2.5" una ranura PCI
6. Función de los LED
Acción Indicación de LED
Encender LED brilla azul
Acceso al HDD LED parpadea púrpura
7. Instalación de HDD y conección al PC
Atención!
a. Use el cable LED del embalaje. De otra manera la LED no funciona!
b. Si es necesario use el protector para los Pins del HDD como mostrado en 7.1 para evitar daños
al conector.
7.1 7.2
7.3 7.4
LED: 4Pins
Data: 7Pins
Power: 15Pins

12
IB-2531 Series
http://www.icybox.de
12
2,5" Interno HDD Cassa per uno slot PCI
1313
1. Modello – HDD – Interfaccia – Colore
2. Contenuti dell'imballo
1x IB-2531StS, 1x SATA Cavo, 1x LED Cavo, 1x Vite, 1x Manuale
3. Caratteristiche principale
• 1x 2,5" SATA HDD (massimo altezza 9,5mm) or SSD in 1x PCI Slot
• EasySwap® – senza utensili HDD or SSD installazione e scambio
• Hard disk capacita' non limitato
• SATA host interfaccia 3,0 Gbit/s
• LED per poterer e HDD accesso
• Plug & play e hot swap
• Supporto tutti OS sistema
4. Dati Tecnici
Interfaccia: 1x 15pin connettori alimentazione SATA
1x 7pin connettori dati SATA
Materiale: SECC/Plastica
Dimensione: 145 x 120 x 25mm
Peso: 154g
HDD altezza: massimo 9,5mm
5. Pannello frontale e posteriore
1. Pulsante 1. Connettore alimentazione SATA (15P)
2. Pannello frontale HDD 2. Connettore dati SATA (7P)
3. Indicatore LED dell' HDD 3. Connettore LED indicatore usso
Modello HDD Interfaccia Colore
IB-2531StS 1x 2.5" SATA 1x SATA nero
1 2 3 1 2 3

1212
http://www.icybox.de
13
IB-2531 Series
http://www.icybox.de
13
2,5" Interno HDD Cassa per uno slot PCI
6. LED Indicazione
Azione LED Indicazione
Power on LED luce blu
HDD accesso LED lampeggia viola
7. Installazione degli HDD nel PC
Attenzione!
a. Per ottenere indicazioni visive dai LED e' necessario collegare I cavi in dotazione.
b. Se necessario inserite la protezione dei PIN dell HDD cosi' come indicato in Fig. 7.1 per evitare
danneggiamenti agli stessi.
7.1 7.2
7.3 7.4
LED: 4Pins
Data: 7Pins
Power: 15Pins

14
IB-2531 Series
http://www.icybox.de
14
2,5" wewnętrzny HDD Załącznik w PCI Slot
1515
1. Model – HDD – interfejs – kolor
2. Części Paczki
1x IB-2531StS, 1x SATA Kabel, 1x LED Kabel, 1x Śruba, 1x Podręcznik
3. Główne funkcje
• 1x 2,5" SATA HDD (maks 9,5 mm wysokości) lub SSD w 1x PCI Slot
• EasySwap® - instalacje i wymiana HDD lub SSD ez narzędzia
• Nieograniczona wsparcie dla dysków HDD
• SATA interfejs 3,0 Gbit/s
• LED dla zasilania I dostęp HDD
• Wsparcie dla Plug&Play i HotSwap
• Wsparcie dla wszystkich systemów OS
4. Dane Techniczne
Interfejs: 1x 15 pin SATA połączenie
1x 7 pin SATA połączenie
Materiał: SECC/Plastyczne
Rozmiar: 145 x 120 x 25 mm
Waga: 154 g
HDD wysokość: maks 9,5 mm
5. Poprzedni Panel i Zamek Tacy
1. Gużik do otwierania 1. Połączenie zasilające SATA (15P)
2. Panneau HDD 2. Połączenie SATA (7P)
3. Indykator HDD LED 3. Połączenie LED Wskażnik (4P)
Model HDD interfejs kolor
IB-2531StS 1x 2.5" SATA 1x SATA czarny
1 2 3 1 2 3

1414
http://www.icybox.de
15
IB-2531 Series
http://www.icybox.de
15
2,5" wewnętrzny HDD Załącznik w PCI Slot
6. LED Wskaźnik
Działanie LED Wskaźnik
Włączone LED świeci na niebiesko
Dostęp HDD LED mruga na oletowo
7. Układanie HDD I do PC
Uwaga!
a. Prosze pod łączyc kabel do LED z opakowania, inaczej LED zoztaje bez funkcji!
b. Przy potrzebie prosze użyc "Ochrone dla Pinów HDD" jak pokazane na 7.1 to aby te się
nie nyszczyły.
7.1 7.2
7.3 7.4
LED: 4Pins
Data: 7Pins
Power: 15Pins

16
http://www.icybox.de
16
IB-2531 Series
Θήκη σκληρών δίσκων HDD 2.5" για PCI σχισμή
1717
1. Μοντέλο – Μονάδα σκληρού δίσκου (HDD) – Διασύνδεση – Χρώμα
2. Περιεχόμενα
1x IB-2531StS, 1x SATA καλώδια,, 1x LED καλώδια,, 1x βίδες, 1x Εγχειρίδιο
3. Χαρακτηριστικά
• 1x 2.5" SATA HDD (max 9.5mm ύψος) ή SSD σε 1x PCI Slot
• EasySwap® – εγκατάσταση και εναλλαγή HDD ή SSD χωρίς εργαλεία
• Χωρίς όριο χωρητικότητας δίσκου
• SATA επικοινωνία 3.0 Gbit/s
• Ενδεικτικό LED για τροφοδοσία και χρήση HDD
• Plug & play και hot swap
• Υποστήριξη όλων των λειτουργικών (OS)
4. Τεχνικά Χαρακτηριστικά
Interface: 1 x 15pin SATA σύνδεση ρεύματος
1 x 7pin SATA στοιχεία σύνδεσης
Υλικό: SECC/Πλαστικό
Διαστάσεις: 145 x 120 x 25mm
Βάρος: 154g
Υψος HDD : μέγιστο 9.5mm

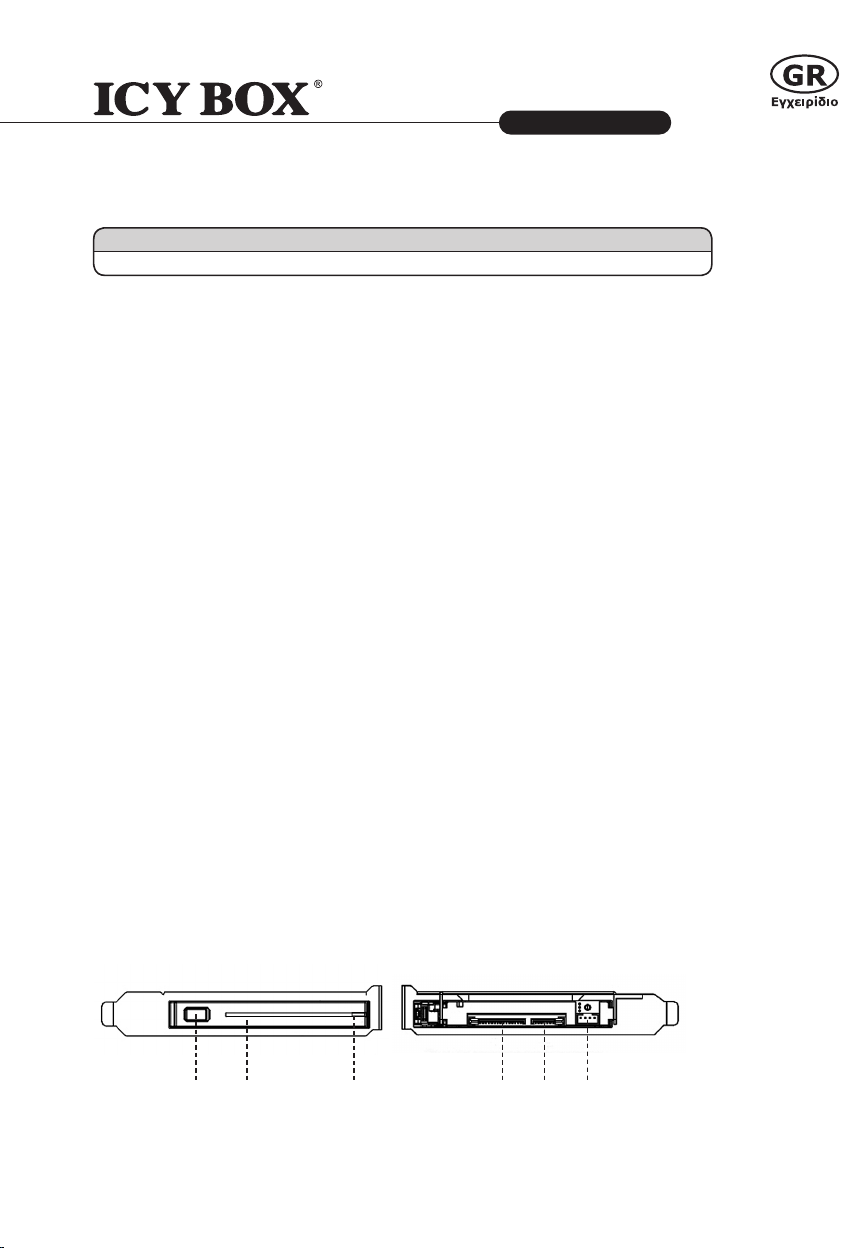

5. Εμπρός όψη
1. Μπουτόν 1. SATA σύνδεση ρεύματος (15P)
2. κάλυμα HDD 2. SATA σύνδεση data (7P)
3. ενδεικτικό LED 3. Σύνδεση LED (4P)
Μοντέλο HDD Διασύνδεση Χρώμα
IB-2531StS 1x 2.5" SATA 1x SATA μαύρο
1 2 3 1 2 3

1616
http://www.icybox.de
17
http://www.icybox.de
17
IB-2531 Series
Θήκη σκληρών δίσκων HDD 2.5" για PCI σχισμή
6. Ενδειξη LED
Λειτουργία Ενδειξη LED
Τροφοδοσία LED ανάβει μπλέ
Χρήση HDD LED αναβοσβήνει μώβ

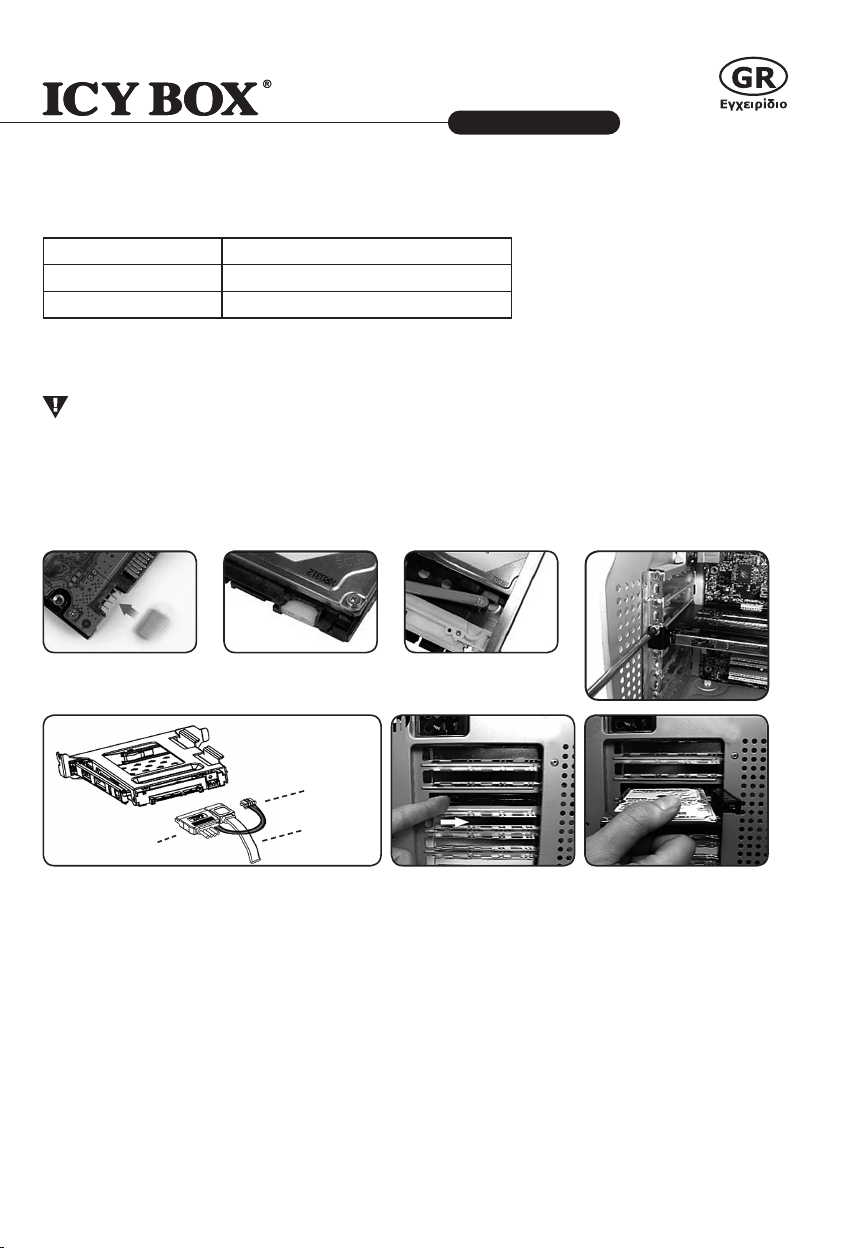

7. Τοποθέτηση HDD και εγκατάσταση σε PC
Προσοχή!
α. Συνδέστε το καλώδιο του LED που υπάρχει στην συσκευασία για να έχετε σωστή ένδειξη!
β. Οταν απαιτείται, μπορείτε να κάνετε χρήση του HDD-Pin-Protector (προστατευτικό ακίδων
σκληρού δίσκου) όπως φαίνεται στο σχήμα 7.1 προς αποφυγή στρέβλωσης των ακίδων.
7.1 7.2
7.3 7.4
LED: 4Pins
Data: 7Pins
Power: 15Pins

18
IB-2531 Series
http://www.icybox.de
18
2,5" SATA сменных корпуса для PCI Слот
1919
1. Модель – HDD – Интерфейс – Цвет
2. Содержание упаковки
1x IB-2531StS, 1x SATA Кабель, 1x LED Кабель, 1x шурупы, 1x руководство
3. Основные свойства
• 1x 2,5" SATA HDD или SSD (Высота макс. 9,5 мм)в одном PCI Slot
• EasySwap® функция – HDD или SSD-корпус без инструментов
• Ёмкость жесткого диска не ограничена
• Скорость передачи данных до 3 Гбит/с
• Светодиод для доступа к власти
• Plug & play и hot swap функции
• Поддерживает все операционные системы
4. Технические данные
Хост интерфейс: 1 x 15 пин SATA питание порт
1 x 7 пин SATA данные порт
Material: металл + пластик
Размеры: 145 x 120 x 25 мм
Вес: 154 гр
ВысотаHDD : макс. 9,5 мм
5. Передняя и назад панель
1. Кнопка 1. SATA Разъем питания (15пин)
2. HDD фронтальная панель 2. SATA порт данных (7пин)
3. Индикатор подсветки HDD 3. Подсветка порта доступа (4пин)
Модель HDD Интерфейс Цвет
IB-2531StS 1x 2.5" SATA 1x SATA черный
1 2 3 1 2 3

1818
http://www.icybox.de
19
IB-2531 Series
http://www.icybox.de
19
2,5" SATA сменных корпуса для PCI Слот
6. Светодиодный индикатор
Деиствие светодиодный индикатор
подача эл. энергии горит синий
Доступ к HDD мигает лиловый

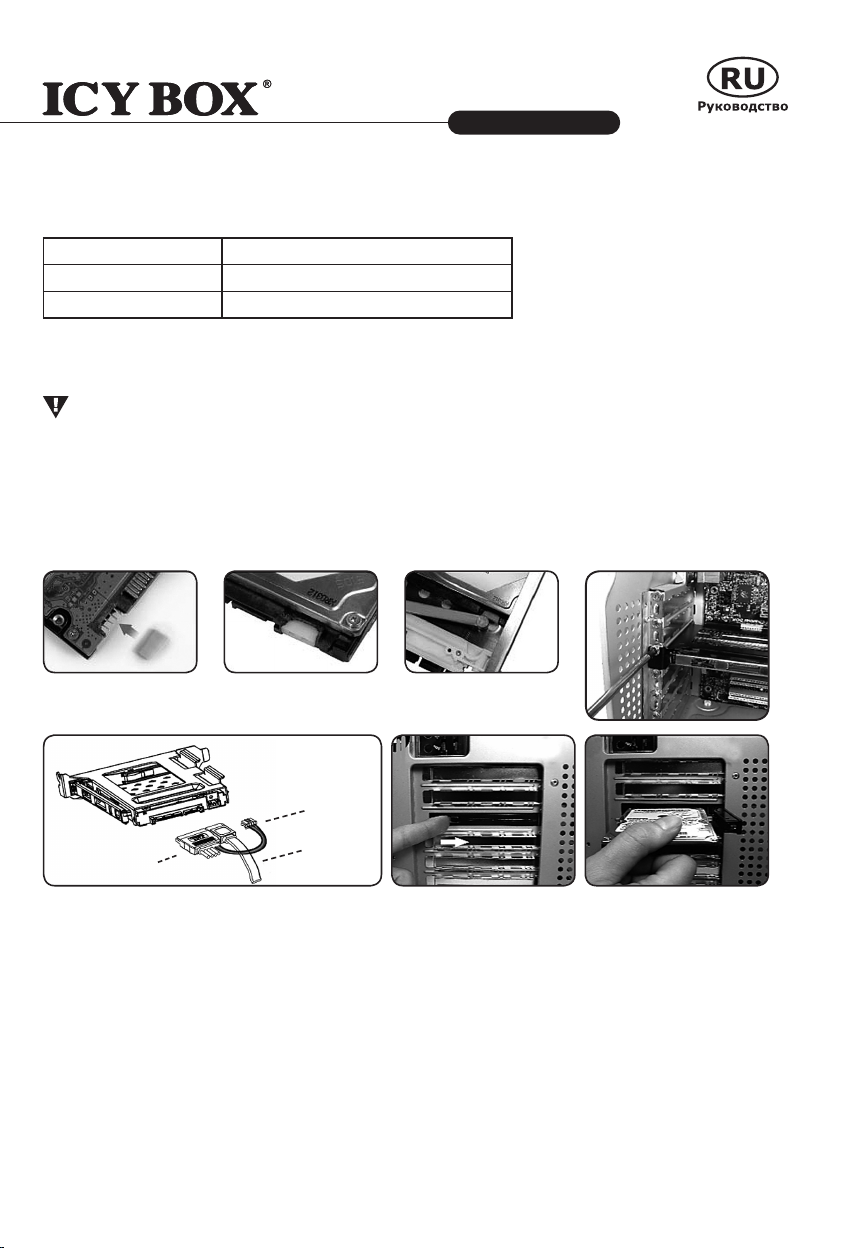

7. Установка
Внимание!
a. Пожалуйста, соедините кабель с подсветкой, находящийся в упаковке. Иначе он не будет
функционировать!
b. При необходимости оденьте так называемый "HDD-Pin-Protector" как показано на рисунке
7.1 чтобы избежать механического повреждения пинов.
7.1 7.2
7.3 7.4
LED: 4Pins
Data: 7Pins
Power: 15Pins

The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH assumes no
responsibility for any errors contained in this manual. RaidSonic Technology GmbH reserves the right to make changes in the
specifications and/or design of the above mentioned product without prior notice. The diagrams contained in this manual may
also not fully represent the product that you are using and are there for illustration purposes only. RaidSonic Technology GmbH
assumes no responsibility for any differences between the product mentioned in this manual and the product you may have.
© Copyright 2009 by RaidSonic Technology GmbH. All Rights Reserved
