Icy Box IB-DK4050-CPD User manual

User‘s Manual (English) IB-DK4050-CPD
USB Type-C™Notebook DockingStation
Handbuch (Deutsch) IB-DK4050-CPD
USB Type-C™Notebook DockingStation

Sicherheitshinweise IB-DK4050-CPD
Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und
Datenverlust beachten Sie bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen
Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur
Vermeidung der Gefahr nicht befolgt werden.
warnt vor einer unmittelbar gefährlichen Situation, die zum
Tod oder zu schweren Verletzungen führen wird.
warnt vor einer möglicherweise gefährlichen Situation, die
zum Tod oder zu schweren Verletzungen führen kann.
warnt vor einer möglicherweise gefährlichen Situation, die
zu leichten Verletzungen führen kann.
warnt vor einer möglichen Situation, die zu Sach- und Um-
weltschäden führen und den Betriebsablauf stören kann.
1. Gefahren durch elektrische Spannung
Kontakt mit elektrisch leitenden Teilen
Lebensgefahr durch Stromschlag
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
• Kontaktschutzblenden nicht entfernen
• Kontakt mit Spannungsführenden Komponenten vermeiden.
• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
2. Gefahren während Montage (wenn vorgesehen)
Scharfkantige Bauteile
Finger- oder Handverletzungen bei Zusammenbau (wenn
vorgesehen) möglich
• vor Montage, Betriebsanleitung lesen
• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
3. Gefahren durch Wärmeentwicklung
Mangelhafte Belüftung des Geräts/Netzteils
Überhitzung und Ausfall des Geräts/Netzteils
• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen
4. Gefahren durch Kleinstteile und Verpackung
Erstickungsgefahr
Lebensgefahr durch Ersticken oder Verschlucken
• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben
GEFAHR
WARNUNG
VORSICHT
ACHTUNG
WARNUNG
VORSICHT
ACHTUNG
WARNUNG
Sicherheitshinweise IB-DK4050-CPD

Sicherheitshinweise IB-DK4050-CPD Sicherheitshinweise IB-DK4050-CPD
5. Möglicher Datenverlust
Datenverlust bei Inbetriebnahme
Unwiederbringlicher Datenverlust möglich
• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
6. Reinigung des Gerätes
Schädigende Reinigungsmittel
Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss
am Gerät
• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
7. Entsorgung des Gerätes
Umweltverschmutzung, Wiederverwertung nicht möglich
Mögliche Umweltbelastung durch Bestandteile,
Recyclingkreislauf unterbrochen
Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an,
dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Über-
einstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE)
darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen
Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Pro-
dukt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte
zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.
Bei Fragen kontaktieren Sie gerne unseren Support unter suppor[email protected] oder
besuchen Sie unsere Internetseite www.raidsonic.de.
ACHTUNG
ACHTUNG
ACHTUNG

Safety information IB-DK4050-CPD
Please read carefully the following information to prevent injuries, damage to
material and device as well as data loss:
Warning levels
Signal words and safety codes indicate the warning level and provide immediate
information in terms of the probability of occurrence as well as the type and severity of the
consequences if the measures to prevent hazards are not complied with.
Warns of a directly hazardous situation causing death or
serious injury.
Warns of a potentially hazardous situation that may cause
death or serious injury.
Warns of a potentially hazardous situation that may cause
minor injury.
Warns of a potential situation that may cause material or
environmental damage and disrupt operative processes.
1. Risk of electrical shock
Contact with parts conducting electricity
Risk of death by electrical shock
• Read the operating instructions prior to use
• Make sure the device has been de-energised prior to working on it
• Do not remove contact protection panels
• Avoid contact with conducting parts
• Do not bring plug contacts in contact with pointed and metal objects
• Use in intended environments only
• Operate the device using a power unit meeting the specifications of the type plate only!
• Keep the device/power unit away from humidity, liquid, vapour and dust
• Do not modify the device
• Do not connect the device during thunderstorms
• Approach specialist retailers if you require repairs
2. Hazards during assembly (if intended)
Sharp components
Potential injuries to fingers or hands during assembly (if
intended)
• Read the operating instructions prior to assembly
• Avoid coming into contact with sharp edges or pointed components
• Do not force components together
• Use suitable tools
• Use potentially enclosed accessories and tools only
3. Hazards caused by a development of heat
Insufficient device/power unit ventilation
Overheating and failure of the device/power unit
• Prevent externally heating up components and ensure an exchange of air
• Do not cover the fan outlet and passive cooling elements
• Avoid direct sunlight on the device/power unit
• Guarantee sufficient ambient air for the device/power unit
• Do not place objects on the device/power unit
4. Hazards caused by very small parts and packaging
Risk of suffocation
Risk of death by suffocation or swallowing
• Keep small parts and accessories away from children
• Store/dispose of plastic bags and packaging in an area that is inaccessible to children
• Do not hand over small parts and packaging to children
DANGER
WARNING
CAUTION
IMPORTANT
WARNING
CAUTION
IMPORTANT
WARNING

Safety information IB-DK4050-CPD
5. Potential data loss
Data lost during commissioning
Potentially irreversible data loss
• Always comply with the information in the operating instructions/quick installation guide
• Exclusively use the product once the specifications have been met
• Back up data prior to commissioning
• Back up data prior to connecting new hardware
• Use accessories enclosed with the product
6. Cleaning the device
Harmful cleaning agents
Scratches, discolouration, damage caused by moisture or
short circuit in the device
• Disconnect the device prior to cleaning
• Aggressive or intense cleaning agents and solvents are unsuitable
• Make sure there is no residual moisture after cleaning
• We recommend cleaning devices using a dry, anti-static cloth
7. Disposing of the device
Environmental pollution, unsuitable for recycling
Potential environmental pollution caused by components,
recycling circle interrupted
This icon on product and packaging indicates that this product must not be
disposed of as part of domestic waste. In compliance with the Waste Elec-
trical and Electronic Equipment Directive (WEEE) this electrical device and
potentially included batteries must not be disposed of in conventional, do-
mestic waste or recycling waste. If you would like to dispose of this product
and potentially included batteries, please return it to the retailer or your local
waste disposal and recycling point.
If you have any questions, please do not hesitate to contact our support at
[email protected] or visit our website at www.raidsonic.de.
IMPORTANT
IMPORTANT
IMPORTANT

Package content
IB-DK4050-CPD, rubber feet, quick installation guide
Verpackungsinhalt
IB-DK4050-CPD, Gummifüße, Schnellinstallationsanleitung
Side view / Seitenansicht
1. RJ45 Ethernet interface / Gigabit
2. High Speed HDMI®interface/Schnittstelle / up to / bis zu 3840x2160@60 Hz
Front view / Vorderansicht
3. 1x USB Type-C™host computer plug/Hostcomputer Stecker
4. 1x USB Type-C™only for Power Delivery (PD) up to 20 V@5 A / nur für PD bis
zu 20 V@5 A
• Connect an available Type-C™PD power supply
to charge the connected host computer
• Verbinden Sie ein vorhandenes Type-C™PD Netzteil,
um den angeschlossenen Rechner zu laden.
5. DisplayPort®1.4 interface/Schnittstelle / up to / bis zu 3840x2160@60 Hz
6. High Speed HDMI®interface/Schnittstelle / up to / bis zu 3840x2160@60 Hz
7. 1x microSD 2.0 card reader/microSD 2.0 Kartenleser
8. 1x SD 2.0 card reader/SD 2.0 Kartenleser
9. LED for Power (white) / LED für Betrieb (weiß)
Rear view / Rückansicht
10. 2x USB 2.0 Type-A data interfaces/Datenschnittstellen + 0.5 A charging/
aufladen
11 . 2x USB 3.0 Type-A data interfaces/Datenschnittstellen + 1.5 A charging/
aufladen
12. 1x USB 3.0 Type-C™data interface/Datenschnittstelle + 1.5 A charging/
aufladen
Manual IB-DK4050-CPD
3. 4.
1.
Manual IB-DK4050-CPD
2.
5. 6. 7. 8. 9.
10. 11 . 12 .

Manual IB-DK4050-CPD
Type-C™Notebook DockingStation
The USB Type-C™multi DockingStation is designed for extra connectivity demands.
With this DockingStation you can extend a USB Type-C™host interface and DisplayPort™
Alt Mode supported computer to three more displays, USB peripherals, Gigabit LAN
and memory cards through one USB Type-C™cable. Adopting Power Delivery charging
technology, upstream charging function through the Type-C™interface, you can charge the
connected notebook by using your existing Type-C™power supply at once.
Features
• Premium aluminium enclosure
• Data transfer, video and Power Delivery via one integrated Type-C™cable
• Two HDMI®video interfaces support single resolutions of up to 3840x2160@60 Hz
• One DisplayPort™1.4 video interface supports single resolutions of up to
3840x2160@60 Hz
• Mirroring and extending of a notebook display
• Two USB 3.0 Type-A interfaces, data transfer rates of up to 5 Gbit/s
• Two USB 2.0 Type-A interfaces, data transfer rates of up to 480 Mbit/s
• One USB 3.0 Type-C™interface, data transfer rates of up to 5 Gbit/s
• One USB Type-C™interface supports only Power Delivery up to 100 Watt (no
data transfer)
• RJ45 LAN interface, transferrates up to 10/100/1000 Mbit/s
• Single-LUN card reader for SD 2.0 and microSD 2.0 cards
• Bus powered, no power supply necessary
Requirements
• Host notebook with an available USB Type-C™port (to ensure full dock functional-
ity, the host USB Type-C™port must support USB Power Delivery and DisplayPort™
Alt Mode or Thunderbolt™3).
Note: The docking station can still connect to a host laptop with a USB Type-C™port that
does not support Power Delivery (must still support DisplayPort™Alt Mode). In this configu-
ration, the docking station will not provide power to your host laptop.
• HDMI®and DisplayPort™enabled display(s) with cables as needed (for additional
external displays)
• 4K-capable displays are required to achieve 3840x2160@30/60 Hz resolution
• Any of the following operating systems: Windows®, macOS®
USB Type-C™
Not all USB Type-C™ports support the full functionality of the USB Type-C™standard.
Some ports might only provide data transfer and might not support video or Power
Delivery over USB. To use this dock to its full potential, ensure that the host USB Type-C™
port from your computer supports DisplayPort™Alt Mode as well as USB Power Delivery
or Thunderbolt 3™.
Usage of memory card slots
Insert the SD card into the SD card slot with the bevelled corner in front of it. The golden
PIN’s of the card must be directed downwards (if the ICY BOX logo at the top is visible).
microSD card
Insert the microSD card into the microSD card slot with the bevelled corner in front of it.
The golden PIN’s of the card must be directed upwards (if the ICY BOX logo at the top is
visible).
Note: Single-LUN - the card reader can only work with one memory card at a time
Manual IB-DK4050-CPD

Starting up
1. Connect the USB Type-C™cable to the supported host computer.
2. Connect your devices to the appropriate interfaces on the dock .
Configure a display device
Please set up your display settings according to your operating system and requirements.
For detailed information, see the corresponding operation manual and description of your
operating system.
Note: Video output capabilities are dependent on the video card and hardware specifi-
cations of your connected host laptop. Certain video cards and operating systems have
limited MST support, while some monitors will also limit the available resolution.
Supported video resolutions
The docking station supports 4K HD resolution if the connected HDMI®/ DisplayPort™
display supports it.
Overview of video output capabilities – Windows®10 and macOS®**
The given resolutions are maximum values, lower resolutions are also possible. To reach
the maximum of the supported resolutions, your host computer must support DisplayPort™
1.4 via DiplayPort™ Alt Mode at least.
Item HDMI®1 HDMI®2 DisplayPort™Remark
1 4K/60 Hz - -
Single video
output
2 - 4K/60 Hz -
3 - - 4K/60 Hz
4 4K/30 Hz 4K/30 Hz -
Dual video
output
5 4K/30 Hz - 4K/30 Hz
6 - 4K/30 Hz 4K/30 Hz
7 2K/60 Hz 2K/60 Hz 2K/60 Hz Triple video
output*
*Note: The integrated notebook display must be deactivated at the video settings of your
operating system to support video output to three external monitors!
**Note: macOS®only supports dual and tripple video output in mirrow mode, SST (Single
Stream Protocol)
Manual IB-DK4050-CPD
Important:
1. When connecting the USB Type-C™plug of the IB-DK4050-CPD to a Chromebook,
the mouse to be connected to a USB Type-A port may not work immediately; it will have
a delay of seconds. This problem also occurs in other similar Type-C™adapters (including
Apple original 3 in 1 adapter) when connected to Chromebook.
2. Attention! When plugging in and out an adapter to the Type-C™interface of the
IB-DK4050-CPD, the connected USB devices will get disconnected flashily and then
reconnect in a few seconds, thus in order to prevent possible data loss or corruption, avoid
(dis-) connecting the PD adapter from AC power while transferring data.

Type-C™Notebook DockingStation
Die USB Type-C™Multi DockingStation von ICY BOX in elegantem Design und mit Power
Delivery Technologie ist zur Anschlusserweiterung für Computer (z.B. Laptop, Notebook,
etc.) mit Type-C™Schnittstelle und DisplayPort™Alt Mode Unterstützung entwickelt worden.
Dadurch können bis zu drei zusätzliche Monitore angeschlossen werden, sowie externe
Peripherie per USB, Gigabit LAN und SD Karten. Gleichzeitig kann der Computer über
eine Power Delivery Type-C™Schnittstelle mit Strom versorgt werden.
Merkmale
• Premium Aluminiumgehäuse
• Datentransfer, Video und Power Delivery über ein integriertes Type-C™Kabel
• Zwei HDMI®Videoschnittstellen unterstützen Auflösungen bis zu 3840x2160@60 Hz
• Eine DisplayPort™1.4 Schnittstelle unterstützt Auflösungen bis zu 3840x2160@60 Hz
• Spiegelung und Erweiterung des vorhandenen Notebookbildschirms
• Zwei USB 3.0 Type-A Schnittstellen, Datentransferraten bis zu 5 Gbit/s
• Zwei USB 2.0 Type-A Schnittstellen, Datentransferraten bis zu 480 Mbit/s
• Eine USB 3.0 Type-C™Schnittstelle, Datentransferraten bis zu 5 Gbit/s
• Eine USB Type-C™Schnittstelle unterstützt nur Power Delivery bis zu 100 Watt
(keine Datenübertragung)
• RJ45 LAN Schnittstelle mit Transferraten bis zu 10/100/1000 Mbit/s
• Single-LUN SD 2.0 und microSD 2.0 Kartenleser
• Bus-powered, kein Netzteil notwendig
Anforderungen
• Hostcomputer mit freier USB Type-C™Schnittstelle (um den vollen Funktionsumfang
zu gewährleisten, muss der verwendete USB Type-C™Anschluss USB Power Deliv-
ery und den DisplayPort™Alt Mode oder Thunderbolt 3™unterstützen)
Hinweis: Die Dockingstation kann auch an Hostcomputern mit USB Type-C™Schnittstelle
OHNE Power Delivery Unterstützung genutzt werden (DisplayPort™Alt Mode wird weiter-
hin benötigt). In diesem Falle kann das Notebook NICHT über die Type-C™Schnittstelle
mit Strom versorgt werden.
• HDMI®/ DisplayPort™Monitore mit entsprechenden Verbindungskabeln (wenn
zusätzliche externe Monitore verwendet werden sollen)
• 4K-fähige Monitore, um die volle Auflösung von 3840x2160@30/60 Hz
erreichen zu können
• Unterstützte Betriebssysteme: Windows®, macOS®
USB Type-C™
Nicht alle USB Type-C™Schnittstellen am Markt unterstützen den vollen Funktionsumfang
des USB Type-C™Standards. Einige Schnittstellen ermöglichen unter Umständen lediglich
Datenübertragung, aber eventuell keine Videoübertragung oder Stromversorgung via
USB. Um das volle Potential der IB-DK4050-CPD ausschöpfen zu können, vergewissern
Sie sich, dass Ihre Host USB Type-C™Schnittstelle den DisplayPort™Alt Mode und USB
Power Delivery oder Thunderbolt™3 Type-C™unterstützt.
Verwendung der Speicherkartenschächte
SD Karte
Schieben Sie die SD Karte mit der abgeschrägten Ecke voran in den SD-Kartenschacht.
Die goldenen Kontaktpunkte zeigen dabei nach unten (wenn ICY BOX Logo auf der
Oberseite sichtbar).
microSD Karte
Schieben Sie die microSD Karte mit der abgeschrägten Ecke voran in den microSD-Karten-
schacht. Die goldenen Kontaktpunkte zeigen dabei nach oben (wenn ICY BOX Logo auf
der Oberseite sichtbar).
Single-LUN - Der Kartenleser kann nur mit einer Speicherkarte zurzeit arbeiten
Manual IB-DK4050-CPD

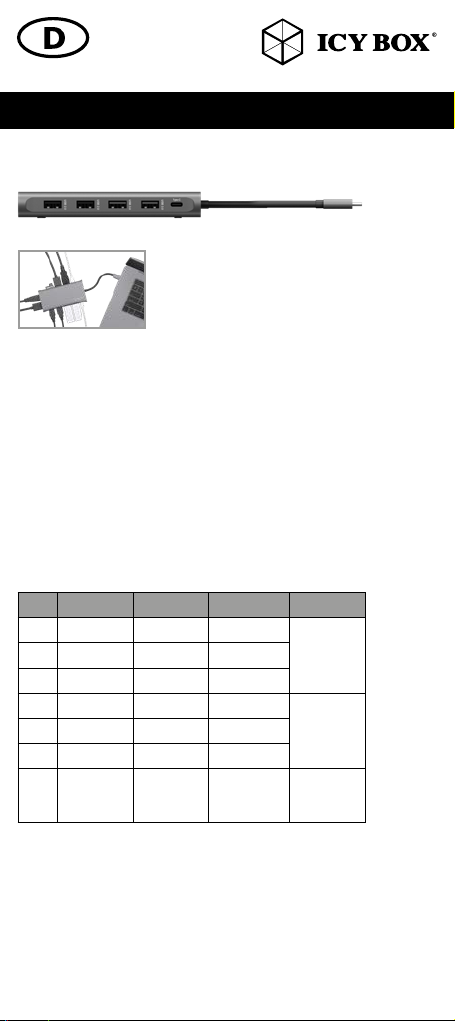

Inbetriebnahme
1. USB Type-C™Kabel an einen unterstützten Hostrechner anschließen
2. Schließen Sie Ihre Peripheriegeräte an die entsprechenden Schnittstellen an.
Hinweis: Die Videoausgabemöglichkeiten hängen von der verwendeten Grafikkarte und
weiteren Hardwarespezifikationen des angeschlossenen Hostcomputers ab. Bestimmte
Grafikkarten und Betriebssysteme verfügen nur über eingeschränkte MST- oder Videoun-
terstützung, während auch einige Monitore nur geringere Auflösungen unterstützen.
Monitoreinrichtung
Zur optimalen Einstellung Ihrer Anzeigeeinheit gehen Sie bitte entsprechend Ihres Be-
triebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem
Handbuch und Beschreibungen ihres Betriebssystems.
Unterstützte Videoauflösungen
Die IB-DK4050-CPD unterstützt 4K Ultra HD Auflösungen, wenn der angeschlossene
HDMI®/DisplayPort™Monitor und die Grafikeinheit diese Auflösung ebenfalls unterstützt.
Übersicht für Videoausgabemöglichkeiten – Windows®10 und macOS®**
Die angegebenen Auflösungen sind Maximalwerte, niedrigere Auflösungen sind
ebenfalls möglich. Um das Maximum der unterstützten Auflösungen zu erreichen, muss Ihr
Host-Computer mindestens DisplayPort™ 1.4 über DiplayPort™ Alt Mode unterstützen.
Item HDMI®1 HDMI®2 DisplayPort™Anmerkung
1 4K/60 Hz - - Einfache
Videoaus-
gabe
2 - 4K/60 Hz -
3 - - 4K/60 Hz
4 4K/30 Hz 4K/30 Hz - Zweifache
Videoaus-
gabe
5 4K/30 Hz - 4K/30 Hz
6 - 4K/30 Hz 4K/30 Hz
7 2K/60 Hz 2K/60 Hz 2K/60 Hz Dreifache
Videoaus-
gabe*
*Hinweis: Die integrierte Notebookanzeige muss unter den Videoeinstellungen Ihres
Betriebssystems deaktiviert werden um drei externe Monitore gleichzeitig verwenden zu
können.
** Hinweis: unter macOS®sind Zweifach- und Dreifachausgabe nur mit untereinder
gespiegelten Monitoren möglich, SST (Single Stream Protocol).
Wichtig:
1. Wird die IB-DK4050-CPD über die USB Type-C™Schnittstelle eines Chromebooks
angeschlossen, wird eine per USB Type-A angeschlossene Maus nicht sofort erkannt;
die Verbindung wird mit einigen Sekunden Verzögerung hergestellt. Dies geschieht auch
mit anderen Type-C™Adaptern (inklusive Apple-Adaptern), wenn diese an einem Chrome-
book angeschlossen werden.
Handbuch IB-DK4050-CPD Handbuch IB-DK4050-CPD

2. Achtung! Beim Verbinden bzw. Entfernen eines PD Netzteils über die Type-C™
Schnittstelle der IB-DK4050-CPD werden die anderen verwendeten Schnittstellen unter
Umständen kurzzeitig getrennt und sofort wieder verbunden. Um Datenverlust während
einer Datenübertragung, Streamunterbrechungen oder Ähnliches zu vermeiden, verbinden
oder entfernen Sie die PD Stromversorgung NICHT, während irgendwelche Datenübertra-
gungen stattfinden.
Handbuch IB-DK4050-CPD Handbuch IB-DK4050-CPD

© Copyright 2020 by RaidSonic Technology GmbH. All Rights Reserved.
The information contained in this manual is believed to be accurate and reliable. RaidSonic
Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic
Technology GmbH reserves the right to make changes in the specifications and/or design of
the above-mentioned product without prior notice. The diagrams contained in this manual may
also not fully represent the product that you are using and are there for illustration purposes only.
RaidSonic Technology GmbH assumes no responsibility for any differences between the product
mentioned in this manual and the product you may have. DisplayPort
™
and the DisplayPort
™
logo
are trademarks owned by the Video Electronics Standards Association (VESA
®
) in the United
States and other countries. The terms HDMI
®
and HDMI
®
High-Definition Multimedia Interface,
and the HDMI
®
logo are trademarks or registered trademarks of HDMI
®
LA, Inc. in the United
States and other countries. Apple and macOS are registered trademarks of Apple Computer Inc.
Microsoft, Windows and the Windows logo are registered trademarks of Microsoft Corporation.
