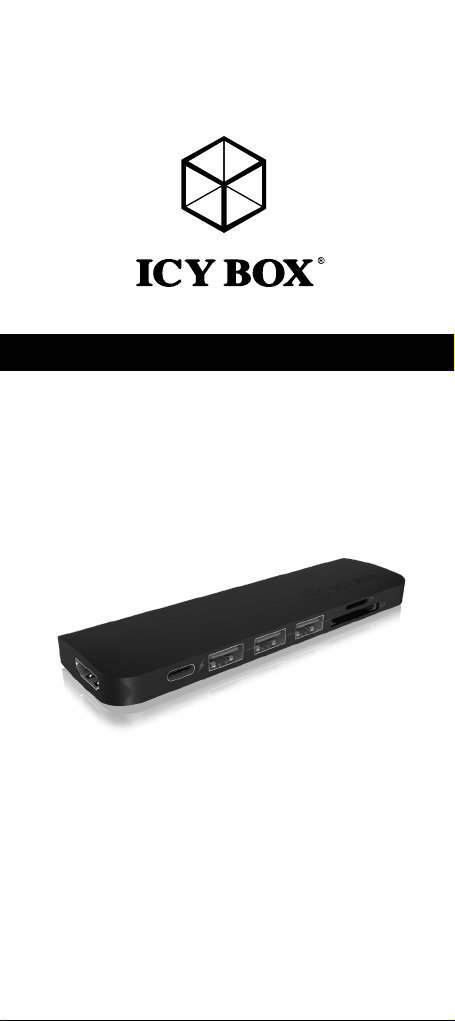

Icy Box IB-DK4024-CPD User manual

User‘s Manual (English) IB-DK4024-CPD
USB Type-C™Notebook DockingStation
Handbuch (Deutsch) IB-DK4024-CPD
USB Type-C™Notebook DockingStation

Sicherheitshinweise IB-DK4024-CPD
Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und
Datenverlust beachten Sie bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen
Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur
Vermeidung der Gefahr nicht befolgt werden.
warnt vor einer unmittelbar gefährlichen Situation, die zum
Tod oder zu schweren Verletzungen führen wird.
warnt vor einer möglicherweise gefährlichen Situation, die
zum Tod oder zu schweren Verletzungen führen kann.
warnt vor einer möglicherweise gefährlichen Situation, die
zu leichten Verletzungen führen kann.
warnt vor einer möglichen Situation, die zu Sach- und Um-
weltschäden führen und den Betriebsablauf stören kann.
1. Gefahren durch elektrische Spannung
Kontakt mit elektrisch leitenden Teilen
Lebensgefahr durch Stromschlag
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
• Kontaktschutzblenden nicht entfernen
• Kontakt mit Spannungsführenden Komponenten vermeiden.
• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
2. Gefahren während Montage (wenn vorgesehen)
Scharfkantige Bauteile
Finger- oder Handverletzungen bei Zusammenbau (wenn
vorgesehen) möglich
• vor Montage, Betriebsanleitung lesen
• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
3. Gefahren durch Wärmeentwicklung
Mangelhafte Belüftung des Geräts/Netzteils
Überhitzung und Ausfall des Geräts/Netzteils
• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen
4. Gefahren durch Kleinstteile und Verpackung
Erstickungsgefahr
Lebensgefahr durch Ersticken oder Verschlucken
• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben
GEFAHR
WARNUNG
VORSICHT
ACHTUNG
WARNUNG
VORSICHT
ACHTUNG
WARNUNG
Sicherheitshinweise IB-DK4024-CPD

Sicherheitshinweise IB-DK4024-CPD Sicherheitshinweise IB-DK4024-CPD
5. Möglicher Datenverlust
Datenverlust bei Inbetriebnahme
Unwiederbringlicher Datenverlust möglich
• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
6. Reinigung des Gerätes
Schädigende Reinigungsmittel
Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss
am Gerät
• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
7. Entsorgung des Gerätes
Umweltverschmutzung, Wiederverwertung nicht möglich
Mögliche Umweltbelastung durch Bestandteile,
Recyclingkreislauf unterbrochen
Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an,
dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Über-
einstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE)
darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen
Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Pro-
dukt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte
zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.
Bei Fragen kontaktieren Sie gerne unseren Support unter suppor[email protected] oder
besuchen Sie unsere Internetseite www.raidsonic.de.
ACHTUNG
ACHTUNG
ACHTUNG

Safety information IB-DK4024-CPD
Please read carefully the following information to prevent injuries, damage to
material and device as well as data loss:
Warning levels
Signal words and safety codes indicate the warning level and provide immediate
information in terms of the probability of occurrence as well as the type and severity of the
consequences if the measures to prevent hazards are not complied with.
Warns of a directly hazardous situation causing death or
serious injury.
Warns of a potentially hazardous situation that may cause
death or serious injury.
Warns of a potentially hazardous situation that may cause
minor injury.
Warns of a potential situation that may cause material or
environmental damage and disrupt operative processes.
1. Risk of electrical shock
Contact with parts conducting electricity
Risk of death by electrical shock
• Read the operating instructions prior to use
• Make sure the device has been de-energised prior to working on it
• Do not remove contact protection panels
• Avoid contact with conducting parts
• Do not bring plug contacts in contact with pointed and metal objects
• Use in intended environments only
• Operate the device using a power unit meeting the specifications of the type plate only!
• Keep the device/power unit away from humidity, liquid, vapour and dust
• Do not modify the device
• Do not connect the device during thunderstorms
• Approach specialist retailers if you require repairs
2. Hazards during assembly (if intended)
Sharp components
Potential injuries to fingers or hands during assembly (if
intended)
• Read the operating instructions prior to assembly
• Avoid coming into contact with sharp edges or pointed components
• Do not force components together
• Use suitable tools
• Use potentially enclosed accessories and tools only
3. Hazards caused by a development of heat
Insufficient device/power unit ventilation
Overheating and failure of the device/power unit
• Prevent externally heating up components and ensure an exchange of air
• Do not cover the fan outlet and passive cooling elements
• Avoid direct sunlight on the device/power unit
• Guarantee sufficient ambient air for the device/power unit
• Do not place objects on the device/power unit
4. Hazards caused by very small parts and packaging
Risk of suffocation
Risk of death by suffocation or swallowing
• Keep small parts and accessories away from children
• Store/dispose of plastic bags and packaging in an area that is inaccessible to children
• Do not hand over small parts and packaging to children
DANGER
WARNING
CAUTION
IMPORTANT
WARNING
CAUTION
IMPORTANT
WARNING

Safety information IB-DK4024-CPD
5. Potential data loss
Data lost during commissioning
Potentially irreversible data loss
• Always comply with the information in the operating instructions/quick installation guide
• Exclusively use the product once the specifications have been met
• Back up data prior to commissioning
• Back up data prior to connecting new hardware
• Use accessories enclosed with the product
6. Cleaning the device
Harmful cleaning agents
Scratches, discolouration, damage caused by moisture or
short circuit in the device
• Disconnect the device prior to cleaning
• Aggressive or intense cleaning agents and solvents are unsuitable
• Make sure there is no residual moisture after cleaning
• We recommend cleaning devices using a dry, anti-static cloth
7. Disposing of the device
Environmental pollution, unsuitable for recycling
Potential environmental pollution caused by components,
recycling circle interrupted
This icon on product and packaging indicates that this product must not be
disposed of as part of domestic waste. In compliance with the Waste Elec-
trical and Electronic Equipment Directive (WEEE) this electrical device and
potentially included batteries must not be disposed of in conventional, do-
mestic waste or recycling waste. If you would like to dispose of this product
and potentially included batteries, please return it to the retailer or your local
waste disposal and recycling point.
If you have any questions, please do not hesitate to contact our support at
[email protected] or visit our website at www.raidsonic.de.
IMPORTANT
IMPORTANT
IMPORTANT

Package content
IB-DK4024-CPD, manual

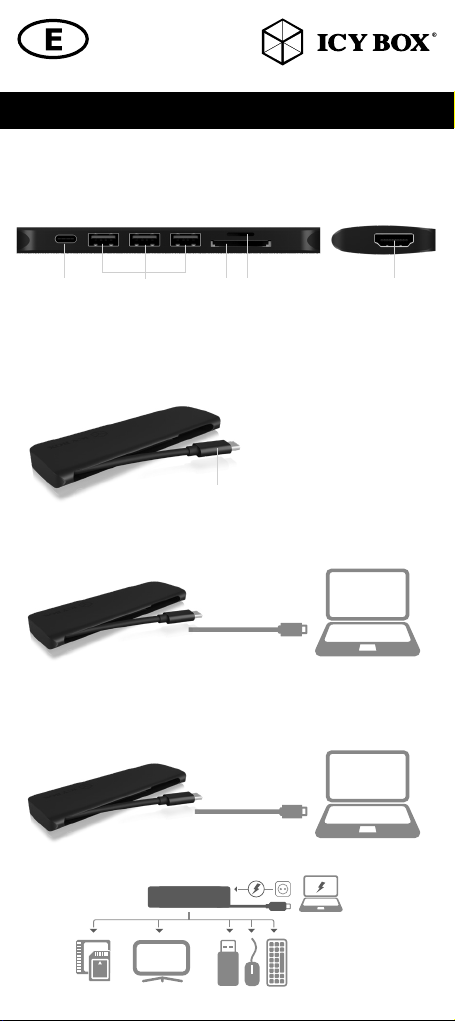

Side views
1. USBx Type-C™only for Power Delivery up to 20 V@3 A, no data transfer
2. 3x USB 3.0 Type-A data interface
3. SD 3.0 card reader/SD 3.0 Kartenleser (UHS-I) up to 100 MB/s
4. microSD 3.0 card reader (UHS-I) up to 100 MB/s
5. HDMI®interface up to 3840x2160@30Hz
6. Integrated USB Type-C™plug to host computer
Starting up
1. Connect USB Type-C™cable
2. Connect your devices to the appropriate interfaces on the dock
Manual IB-DK4024-CPD
1.
Manual IB-DK4024-CPD
HDMI
2. 3. 4. 5.
6.

Manual IB-DK4024-CPD
Usage of memory card slots
SD card
Insert the SD card into the SD card slot with the bevelled corner in front of it.
The golden PIN’s of the card must be directed downwards (ICY BOX logo at the top).
microSD card
Insert the microSD card into the microSD card slot with the bevelled corner in front of it.
The golden PIN’s of the card must be directed upwards (ICY BOX logo at the top).
Note: In order to power and charge your connected notebook, its USB Type-C™
port must support USB Power Delivery 2.0 or Thunderbolt™3.
Type-C™Notebook DockingStation
The USB Type-C™DockingStation is designed for extra connectivity demands.
With this DockingStation you can extend a USB Type-C™host interface and DisplayPort™
Alt Mode supported computer to one more display, USB peripherals and memory cards
through one USB Type-C™cable. Adopting Power Delivery charging technology, upstream
charging function through the Type-C™interface, you can charge the connected notebook
by using your existing Type-C™power supply at once.
Features
• Premium aluminium enclosure
• 1x High Speed HDMI®Type-A (up to 3840x2160@30 Hz)
• Three USB 3.0 Type-A data interfaces, data transfer rate up to 5 Gbit/s
• Multi-LUN card reader for SD 3.0 and microSD 3.0 (UHS-I) cards up to 100 MB/s
• USB Type-C™with Power Delivery support
• Charge your notebook with up to 60 W via the USB Type-C™interface by connec-
ting the original Type-C™power supply of your computer.
Requirements
Host computer with an available USB Type-C™port (to ensure full dock functionality, the
host USB Type-C™port must support USB Power Delivery and DisplayPort™Alt Mode or
Thunderbolt™3).
Note: The docking station can still connect to a host computer with a USB Type-C™port
that does not support Power Delivery (must still support DisplayPort™Alt Mode). In this
configuration, the docking station will not provide power to your host notebook.
• HDMI®enabled display with cable as needed (for additional external display)
• A 4K-capable display is required to achieve 3840x2160@30 Hz resolution
• Any of the following operating systems: Windows®10, macOS®

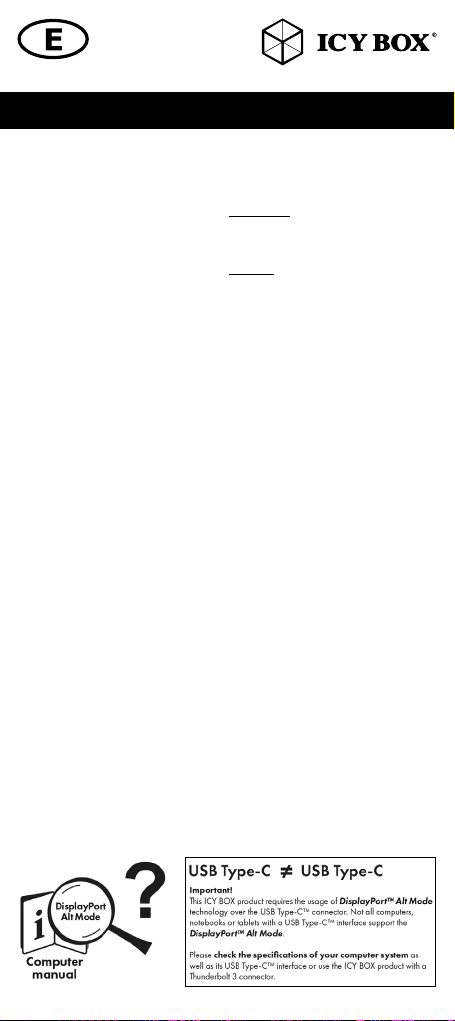

USB Type-C™
Not all USB Type-C™ports support the full functionality of the USB Type-C™standard.
Some ports might only provide data transfers, and might not support video or Power
Delivery over USB.
Manual IB-DK4024-CPD

Manual IB-DK4024-CPD
USB Type-C™
To use this DockingStation to its full potential, ensure that the host USB Type-C™port
of your computer supports DisplayPort™Alt Mode, as well as USB Power Delivery or
Thunderbolt™3.
Note! The USB Type-C™port on the DockingStation supports only Power
Delivery 2.0 (no data transfer).
Install and use the DockingStation
The dock will automatically install some of the required drivers once it is connected to your
notebook’s USB Type-C™port. If you receive a prompt to automatically install the driver(s),
follow the on-screen instructions to complete the installation.
Connect your devices to the appropriate ports on the DockingStation.
Connect your external display to the DockingStation’s video port.
Note: Video output capabilities are dependent on the graphic card and
hardware specifications of your connected host laptop. Certain graphic
cards have limited MST support, while some monitors will also limit the
output resolution.
Configure a display device
Please setup your display settings accordingly to your operating system and requirements.
For detailed information, see the corresponding operation manual and description of your
operating system. Your laptop hardware must support external displays (e.g.: MST).
Supported video resolutions
The DockingStation supports 4K HD resolution if the connected HDMI®display supports it.
Number of displays
supported
Video output
configuration
Maximum
resolution/monitor
1 HDMI®3820x2160p@30 Hz
Important:
1. When connecting the USB Type-C™plug of the IB-DK4024-CPD to a
Chromebook™, the mouse to be connected to the USB 3.0 Type-A port will not
work immediately; it will have seconds’ delay. This problem also occurs in other
similar Type-C™adapter (including Apple original 3 in 1 adapter) when connected
with Chromebook™.
2. Attention! When plugging in and out a PD 2.0 adapter to the Type-C™
interface of the IB-DK4024-CPD, the connected USB devices will get disconnected
flashily and then reconnect in a few seconds, so to prevent possible data loss or
corruption, avoid (dis-)connecting the PD 2.0 adapter from AC power while
transferring data.

Verpackungsinhalt
IB-DK4024-CPD, Handbuch
Seitenansichten
1. 3x USB 3.0 Type-A + 0,9 A aufladen
2. USB Type-C™nur für Power Delivery bis zu 20 V@3 A, keine Datenübertragung
3. SD 3.0 Kartenleser (UHS-I) bis zu 100 MB/s
4. microSD 3.0 Kartenleser (UHS-I) bis zu 100 MB/s
5. HDMI®Schnittstelle bis zu 3840x2160@30Hz
6. Integrierter USB Type-C™Stecker zum Hostcomputer
Inbetriebnahme
1. USB Type-C™Kabel anschließen
2. Schließen Sie Ihre Perepheriegeräte an die entsprechenden Schnittstellen an.
Handbuch IB-DK4024-CPD
1.
HDMI
2. 3. 4. 5.
6.

Verwendung der Speicherkartenschächte
SD Karte (UHS-I)
Schieben Sie die SD Karte mit der abgeschrägten Ecke voraus in den SD-Kartenschacht.
Die goldenen Kontaktpunkte zeigen dabei nach unten (ICY BOX Logo oben).
microSD Karte (UHS-I)
Schieben Sie die microSD Karte mit der abgeschrägten Ecke voraus in den microSD Kar-
tenschacht. Die goldenen Kontaktpunkte zeigen dabei nach oben (ICY BOX Logo oben).
Hinweis: Damit Ihr Notebook mit Strom versorgt und auch geladen wird, muss
dessen USB Type-C™Schnittstelle USB Power Delivery oder Thunderbolt 3™unterstützen.
Type-C™Notebook DockingStation
Die USB Type-C™DockingStation von ICY BOX in elegantem Design und mit Power
Delivery Technologie, ist für den Anschluss an einen Computer (z.B. Laptop, Notebook,
etc.) mit Type-C™Schnittstelle und DisplayPort™Alt Mode Unterstützung entwickelt worden
um einen zusätzlichen Monitor, sowie externe Peripherie per USB und Speicherkarten
anschließen zu können und den Computer gleichzeitig über eine Power Delivery Type-C™
Schnittstelle mit Strom zu versorgen.
Merkmale
• Hochwertiges und stylisches Aluminiumgehäuse
• 1x High Speed HDMI®Type-A (bis zu 3840x2160@30 Hz)
• Drei USB 3.0 Type-A Anschlüsse mit Datenübertragungsrate bis zu 5 Gbit/s
• Multi-LUN Kartenleser für SD 3.0 und microSD 3.0 (UHS-I) Karten bis zu 100 MB/s
• Eine USB Type-C™Schnittstelle mit Power Delivery Unterstützung, keine Daten-
übertragung
• Versorgt Ihr Notebook mit bis zu bis zu 60 W über den USB Type-C™Anschluss,
unter Verwendung des original Type-C™Netzteils des Computers
Anforderungen
• Host Computer mit freier USB Type-C™Schnittstelle (um den vollen Funktionsum-
fang zu gewährleisten muss der verwendete USB Type-C™Anschluss USB Power
Delivery und den DisplayPort™Alt Mode oder Thunderbolt 3™unterstützen)
Hinweis: Die DockingStation kann auch an Host Laptops mit USB Type-C™Schnitt-
stelle OHNE Power Delivery Unterstützung genutzt werden (DisplayPort™Alt Mode
wird weiterhin benötigt). In diesem Falle kann das Notebook NICHT über die
Type-C™Schnittstelle mit Strom versorgt werden.
- HDMI®Monitor mit entsprechendem Verbindungskabel (wenn ein zusätzlicher
externer Monitor verwendet werden soll)
- 4K-fähigen Monitor um die volle Auflösung von 3840x2160@30 Hz erreichen
zu können
- Unterstützte Betriebssysteme: Windows®10, macOS®

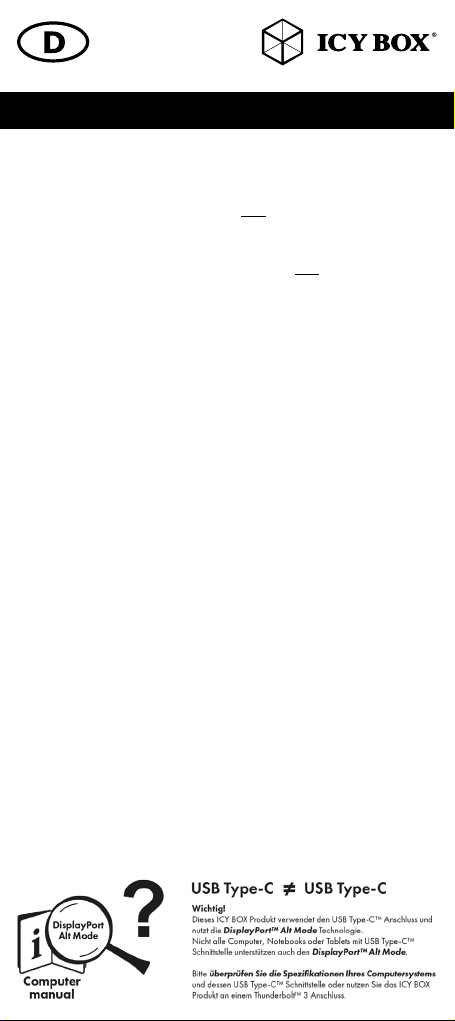

USB Type-C™
Nicht alle USB Type-C™Schnittstellen am Markt unterstützen den vollen Funktionsumfang
des USB Type-C™Standards. Einige Schnittstellen ermöglichen unter Umständen lediglich
Datenübertragung, aber eventuell keine Videoübertragung oder Stromversorgung via USB.
Handbuch IB-DK4024-CPD Handbuch IB-DK4024-CPD

Handbuch IB-DK4024-CPD Handbuch IB-DK4024-CPD
USB Type-C™
Um das volle Potential der IB-DK4024-CPD ausschöpfen zu können, vergewissern Sie
sich, dass Ihre Host USB Type-C™Schnittstelle den DisplayPort™Alt Mode und USB Power
Delivery oder Thunderbolt™3 Type-C™unterstützt.
Hinweis! Die zusätzliche USB Type-C™Schnittstelle an der DockingStation unterstützt
lediglich Power Delivery und keine Datenübertragung.
Installieren und Verwenden der Dockingstation
Nach dem Anschließen der IB-DK4024-CPD werden automatisch benötigte Treiber instal-
liert bzw. aktualisiert. Um die Installation abzuschließen, folgen Sie den Anweisungen, falls
während der automatischen Installation dazu aufgefordert werden sollten.
Schließen Sie Ihre Perepheriegeräte an die entsprechenden Schnittstellen an. Verbinden
Sie bei Bedarf einen zusätzlichen Monitor mit dem Videoanschluss der IB-DK4024-CPD.
Hinweis: Die Videoausgabemöglichkeiten hängen von der verwendeten Grafik
karte und weiteren Hardwarespezifikationen des angeschlossenen Host
Computers ab. Bestimmte Grafikkarten verfügen nur über eingeschränkte
MST- oder Videounterstützung, während auch einige Monitore nur
geringere Auflösungen unterstützen.
Monitoreinrichtung
Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Be-
triebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem
Handbuch und Beschreibungen ihres Betriebssystems. Die Hardware Ihres Computers muss
über eine Unterstützung für externe Dualanzeigeeinheiten verfügen (z.B.: MST).
Unterstützte Videoauflösungen
Die IB-DK4024-CPD unterstützt 4K Ultra HD Auflöungen, wenn der angeschlossene
HDMI®Monitor diese Auflöung ebenfalls unterstützt.
Anzahl
Monitore
Verwendete
Videoschnittstelle
Maximale Auflösung/
Monitor
1 HDMI®3820x2160p@30 Hz
Wichtig:
1. Wird die IB-DK4024-CPD über die USB Type-C™Schnittstelle eines Chrome-
books™angeschlossen, wird eine per USB Type-A angeschlossene Maus nicht
sofort erkannt; die Verbindung wird mit einigen Sekunden Verzögerung hergestellt.
Dies geschieht auch mit anderen Type-C™Adaptern (inclusive Appleadaptern)
wenn diese an einem Chromebook™angeschlossen werden.
2. Achtung! Beim Verbinden bzw. Entfernen eines Power Delivery Netzteils über

© Copyright 2019 by RaidSonic Technology GmbH. All Rights Reserved.
The information contained in this manual is believed to be accurate and reliable. RaidSonic
Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic
Technology GmbH reserves the right to make changes in the specifications and/or design of
the above-mentioned product without prior notice. The diagrams contained in this manual may
also not fully represent the product that you are using and are there for illustration purposes only.
RaidSonic Technology GmbH assumes no responsibility for any differences between the product
mentioned in this manual and the product you may have. DisplayPort
™
and the DisplayPort
™
logo
are trademarks owned by the Video Electronics Standards Association (VESA
®
) in the United
States and other countries. The terms HDMI
®
and HDMI
®
High-Definition Multimedia Interface,
and the HDMI
®
logo are trademarks or registered trademarks of HDMI
®
LA, Inc. in the United
States and other countries.
