Icy Box IB-564SAS-12G User manual

Manuel IB-564SAS-12G
4x 3.5" SATA/SAS HDD Backplane
Handbuch IB-564SAS-12G
4x 3,5" SATA/SAS HDD Backplane

Safety information IB-564SAS-12G
Please read carefully the following information to prevent injuries, damage to material
and device as well as data loss:
Warning levels
Signal words and safety codes indicate the warning level and provide immediate information in terms
of the probability of occurrence as well as the type and severity of the consequences if the measures to
prevent hazards are not complied with.
Warns of a directly hazardous situation causing death or serious injury.
Warns of a potentially hazardous situation that may cause death or serious
injury.
Warns of a potentially hazardous situation that may cause minor injury.
Warns of a potential situation that may cause material or environmental
damage and disrupt operative processes.
1. Risk of electrical shock
Contact with parts conducting electricity
Risk of death by electrical shock
• Read the operating instructions prior to use
• Make sure the device has been de-energised prior to working on it
• Do not remove contact protection panels
• Avoid contact with conducting parts
• Do not bring plug contacts in contact with pointed and metal objects
• Use in intended environments only
• Operate the device using a power unit meeting the specifications of the type plate only!
• Keep the device/power unit away from humidity, liquid, vapour and dust
• Do not modify the device
• Do not connect the device during thunderstorms
• Approach specialist retailers if you require repairs
2. Hazards during assembly (if intended)
Sharp components
Potential injuries to fingers or hands during assembly (if intended)
• Read the operating instructions prior to assembly
• Avoid coming into contact with sharp edges or pointed components
• Do not force components together
• Use suitable tools
• Use potentially enclosed accessories and tools only
3. Hazards caused by a development of heat
Insufficient device/power unit ventilation
Overheating and failure of the device/power unit
• Prevent externally heating up components and ensure an exchange of air
• Do not cover the fan outlet and passive cooling elements
DANGER
WARNING
CAUTION
IMPORTANT
WARNING
CAUTION
IMPORTANT

Safety information IB-564SAS-12G
• Avoid direct sunlight on the device/power unit
• Guarantee sufficient ambient air for the device/power unit
• Do not place objects on the device/power unit
4. Hazards caused by very small parts and packaging
Risk of suffocation
Risk of death by suffocation or swallowing
• Keep small parts and accessories away from children
• Store/dispose of plastic bags and packaging in an area that is inaccessible to children
• Do not hand over small parts and packaging to children
5. Potential data loss
Data lost during commissioning
Potentially irreversible data loss
• Always comply with the information in the operating instructions/quick installation guide
• Exclusively use the product once the specifications have been met
• Back up data prior to commissioning
• Back up data prior to connecting new hardware
• Use accessories enclosed with the product
6. Cleaning the device
Harmful cleaning agents
Scratches, discolouration, damage caused by moisture or short circuit in the
device
• Disconnect the device prior to cleaning
• Aggressive or intense cleaning agents and solvents are unsuitable
• Make sure there is no residual moisture after cleaning
• We recommend cleaning devices using a dry, anti-static cloth
7. Disposing of the device
Environmental pollution, unsuitable for recycling
Potential environmental pollution caused by components, recycling circle
interrupted
This icon on product and packaging indicates that this product must not be disposed of as
part of domestic waste. In compliance with the Waste Electrical and Electronic Equipment Di-
rective (WEEE) this electrical device and potentially included batteries must not be disposed
of in conventional, domestic waste or recycling waste. If you would like to dispose of this
product and potentially included batteries, please return it to the retailer or your local waste
disposal and recycling point.
If you have any questions, please do not hesitate to contact our support at
[email protected] or visit our website at www.raidsonic.de.
WARNING
IMPORTANT
IMPORTANT
IMPORTANT

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenver-
lust beachten Sie bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf
Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr
nicht befolgt werden.
warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu
schweren Verletzungen führen wird.
warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu
schweren Verletzungen führen kann.
warnt vor einer möglicherweise gefährlichen Situation, die zu leichten
Verletzungen führen kann.
warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen
und den Betriebsablauf stören kann.
1. Gefahren durch elektrische Spannung
Kontakt mit elektrisch leitenden Teilen
Lebensgefahr durch Stromschlag
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
• Kontaktschutzblenden nicht entfernen
• Kontakt mit Spannungsführenden Komponenten vermeiden.
• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
2. Gefahren während Montage (wenn vorgesehen)
Scharfkantige Bauteile
Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich
• vor Montage, Betriebsanleitung lesen
• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
3. Gefahren durch Wärmeentwicklung
Mangelhafte Belüftung des Geräts/Netzteils
Überhitzung und Ausfall des Geräts/Netzteils
GEFAHR
WARNUNG
VORSICHT
ACHTUNG
WARNUNG
VORSICHT
ACHTUNG
Sicherheitshinweise IB-564SAS-12G

• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen
4. Gefahren durch Kleinstteile und Verpackung
Erstickungsgefahr
Lebensgefahr durch Ersticken oder Verschlucken
• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben
5. Möglicher Datenverlust
Datenverlust bei Inbetriebnahme
Unwiederbringlicher Datenverlust möglich
• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
6. Reinigung des Gerätes
Schädigende Reinigungsmittel
Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät
• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
7. Entsorgung des Gerätes
Umweltverschmutzung, Wiederverwertung nicht möglich
Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen
Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass
dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der
Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf.
enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden.
Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese
bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.
Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie
unsere Internetseite www.raidsonic.de.
WARNUNG
ACHTUNG
ACHTUNG
ACHTUNG
Sicherheitshinweise IB-564SAS-12G

Manual IB-564SAS-12G
Package Content
1x IB-564SAS-12G, 1x Manual, 8x Frame screws, 2x Keys
Key Features
• Host connector: Mini SAS HD (SFF-8643) up to 12 Gbit/s
• Supports SATA III (6 Gbit/s) and SAS III (12 Gbit/s) HDD/ SSD
• Full aluminium and steel backplane for 3x 5.25" bay
• Key lock to secure the HDDs
• HotSwap and Plug & Play, no capacity limit
• LED indicator for power, HDD access, fan failure, temperature alarm
• 80x80 mm cooling fan
• Alarm temperature adjustable (55 °C, 60 °C, 65 °C)
• Supports Windows®and Mac®
Verpackungsinhalt
1x IB-564SAS-12G, 1x Handbuch, 8x Rahmenschrauben,
2x Schlüssel
Haupteigenschaften
• Host-Anschluss: Mini SAS HD (SFF-8643) bis zu 12 Gbit/s
• Unterstützt SATA III (6 Gbit/s) und SAS III (12 Gbit/s) HDD/ SSD
• Voll-Aluminium und Metall Backplane für 3x 5,25" Schacht
• Abschließbares Backplane
• HotSwap und Plug & Play, keine Kapazitätsbegrenzung
• LED-Anzeige für Strom, Festplattenzugriff, Fehlermeldung Lüfter, Temperaturalarm
• 80x80 mm Lüfter
• Alarmtemperatur einstellbar (55 °C, 60 °C, 65 °C)
• Unterstützt Windows®und Mac®

Manual IB-564SAS-12G
Front view / Frontansicht
Back view / Rückansicht
Lock / Schloss
Use the key to unlock by rotating the key 90 degrees clockwise / Schlüssel um 90 Grad im Uhrzeiger-
sinn drehen um aufzuschließen
Unlock /Offen
Lock / Geschlossen
1. Power switch+ LED indicator
/ Netzschalter + LED Anzeige
2. Lock/ Schloss
1. SATA power port/ SATA Stromanschluss
2. HDD activity indicator switch/ Schalter
zur Anzeige der Festplatten Aktivität
3. Fan speed switch/ Schalter für die Lüfter-
geschwindigkeit
4. Mini SAS HD (SFF-8643) port/ Mini
SAS HD (SFF-8643) Anschluss
5. Temperature alarm setting/ Einstellung
des Temperaturalarms
6. Buzzer switch/ Buzzer Schalter
7. Fan/ Lüfter
6. 5. 1.
2.
3.
4.
7.

HDD installation
1. If the door is locked, use the key to unlock. Squeeze the latch to release the door handle,
then pull the door handle open.
2. Insert the HDD (printed side up) into the enclosure gently and close the door.
Lock the door if needed.

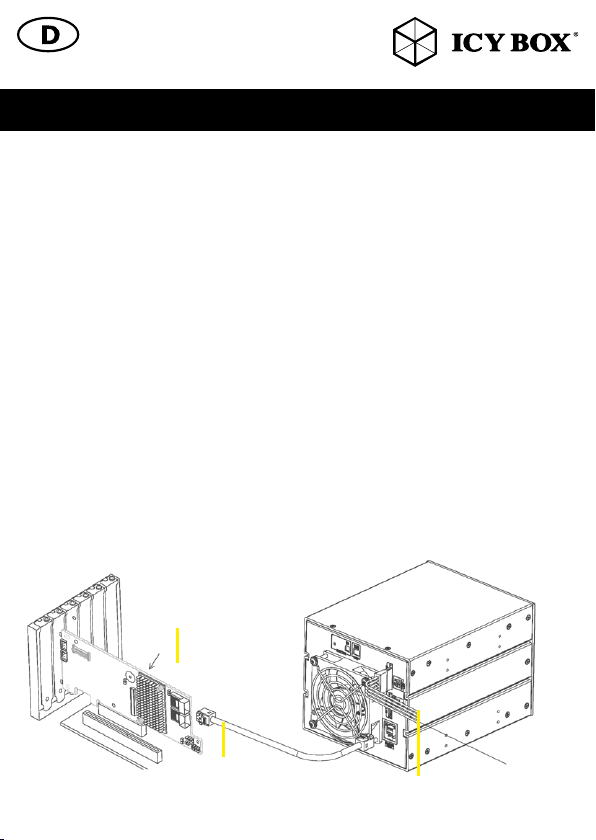

Hardware installation
1. Turn OFF the PC and any other connected peripheral devices.
2. Unplug the power cable from the back of the PC and remove the cover of your PC.
3. Remove the panels from the available 3x 5.25" bay.
4. Insert the HDD enclosure into the bay and fix it with 4 screws on each side.
5. Connect the Mini SAS HD port of the enclosure to the PCI/ PCIe Mini SAS HD card with a Mini
SAS HD cable.
6. Then connect the SATA Power ports.
7. Replace the PC cover and reconnect the power cable for the PC.
Manual IB-564SAS-12G
MiniSAS HD cable SATA Power cable
1. PCI/PCIE MiniSAS
card (SFF-8643interface)
Manual IB-564SAS-12G

Manual IB-564SAS-12G Manual IB-564SAS-12G
How to use
1. Independent power switch
Press the power switch button for 3 seconds to switch on/ off power of the bays
Power on/ off for all HDDs
Switch on all bays: Press bay 1 or bay 2 power switch for 3 times.
Switch off all bays: Press bay 3 or bay 4 power switch for 3 times.
3. LED indicator
Power indicator: Blue LED is on steady
Activity indicator: Blue LED is blinking
Fan failure: Orange LED is blinking
Temperature: Red LED is blinking
4. Fan failure alarm
When the fan fails, the buzzer is on and orange LED is blinking. Press any power switch button to
stop the buzzer. Orange LED will be off when the function is back to normal.
5. Temperature alarm
When the temperature is above the setting, the buzzer is on and red LED is blinking. Press any pow-
er switch button to stop the buzzer. Red LED will be off when the temperature is below the setting.
6. HDD activity indicator switch
OFF: Turn off the activity indicator
ON: Turn on the activity indicator
7. Fan speed switch
AUTO: When the internal temperature reaches 30 °C, the fan starts running. Fan
speed will be adjusted automatically by the temperature changes. Fan spins at the
highest speed when the temperature reaches 40 °C.
HIGH: Fan spins at the highest speed when the temperature reaches 30 °C.
Bay 1
Bay 2
Bay 3
Bay 4

Manual IB-564SAS-12G
8. Buzzer switch
OFF: Turn off the buzzer sound
ON: Turn on the buzzer sound
9. Temperature alarm setting
Temperature alarm can be set to 55, 60 or 65 °C.

Festplatteninstallation
1. Sollte die Tür verriegelt sein, können Sie diese mit dem Schlüssel entriegeln. Damit sich die Tür
öffnet, muss die Verriegelung gedrückt werden. Danach lässt sich die Tür einfach öffnen.
2. Schieben Sie die Festplatte (bedruckte Seite nach oben) vorsichtig in den Schacht und verschlie-
ßen Sie die Tür. Bei Bedarf kann die Tür mit dem Schlüssel komplett verriegelt werden.
Hardwareinstallation
1. Bitte schalten Sie den PC und alle anderen angeschlossenen Peripheriegeräte aus.
2. Ziehen Sie das Netzkabel von der Rückseite des PCs ab und entfernen Sie die Abdeckung Ihres
PCs.
3. Entfernen Sie nun die Panel der verfügbaren 3x 5,25" Schächte.
4. Schieben Sie vorsichtig das Festplattengehäuse in den Schacht und befestigen Sie das mit 4
Schrauben auf jeder Seite.
5. Verbinden Sie den Mini SAS HD Anschluss des Gehäuses mit der PCI/ PCIe Mini SAS HD Karte
über ein Mini SAS HD Kabel.
6. Dann schließen Sie die SATA Power Kabel an.
7. Anschließend setzen Sie die PC Abdeckung ein und schließen das Netzkabel für den PC wieder
an.
Handbuch IB-564SAS-12G
MiniSAS HD Kabel SATA Stromanschluss
1. PCI/PCIE MiniSAS
Karte (SFF-8643 Anschluss)

Handbuch IB-564SAS-12G
Benutzung
1. Unabhängiger Netzschalter
Drücken Sie den Netzschalterknopf für 3 Sekunden, um die Stromversorgung der Schächte ein-
oder auszuschalten.
2. Ein- und Ausschalten aller Festplatten
Alle Festplatten einschalten: Drücken Sie den Netzschalter von Schacht 1 oder Schacht 2 drei-
mal.
Alle Festplatten ausschalten: Drücken Sie den Netzschalter von Schacht 3 oder Schacht 4 drei-
mal
3. LED-Anzeige
Stromanzeige: Blaue LED leuchtet konstant
Aktivitätsanzeige: Blaue LED blinkt
Lüfterausfall: Orange LED blinkt
Temperatur: Rote LED blinkt
4. Alarm bei Lüfterausfall
Wenn der Lüfter ausfällt, aktiviert sich der Buzzer und die orangefarbene LED blinkt. Drücken Sie
einen beliebigen Netzschalter, um den Buzzer auszuschalten. Die orangefarbene LED hört auf zu
leuchten, wenn die Funktion wieder normal ist.
5. Temperaturalarm
Wenn die Temperatur über der eingestellten Temperatur liegt, aktiviert sich der Buzzer und die
rote LED blinkt. Drücken Sie einen beliebigen Netzschalter, um den Buzzer auszuschalten. Die
rote LED hört auf zu leuchten, wenn die Temperatur wieder unter der eingestellten Temperatur
liegt.
6. Schalter zur Anzeige der Festplatten Aktivität
AUS: Ausschalten der Aktivitätsanzeige
EIN: Einschalten der Aktivitätsanzeige
Schacht 1
Schacht 2
Schacht 3
Schacht 4

Handbuch IB-564SAS-12G Handbuch IB-564SAS-12G
7. Lüfterdrehzahlschalter
AUTO: Wenn die Innentemperatur 30 °C erreicht, fängt der Lüfter an zu laufen. Die
Lüfterdrehzahl wird an die Temperaturveränderungen automatisch angepasst. Der
Lüfter dreht sich mit der höchsten Geschwindigkeit, wenn die Temperatur 40 °C erreicht
hat.
HIGH: Der Lüfter dreht sich mit der höchsten Geschwindigkeit, wenn die Temperatur 30 °C
erreicht hat.
8. Buzzer Schalter
AUS: Deaktivieren des Buzzer Sounds
EIN: Einschalten des Buzzer Sounds
9. Einstellung des Temperaturalarms
Einstellung des Temperaturalarms von 55, 60 oder 65 °C möglich.

©
Copyright 2019 by RaidSonic Technology GmbH. All Rights Reserved.
The information contained in this manual is believed to be accurate and reliable. RaidSon-
ic Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSon-
ic Technology GmbH reserves the right to make changes in the specifications and/or design of the
above mentioned product without prior notice. The diagrams contained in this manual may also not
fully represent the product that you are using and are there for illustration purposes only. RaidSonic
Technology GmbH assumes no responsibility for any differences between the product mentioned in this manual
and the product you may have. Apple and macOS, MAC, iTunes and Macintosh are registered trademarks
of Apple Computer Inc. Microsoft, Windows and the Windows logo are registered trademarks of Microsoft
Corporation.
