IDTOLIGHT ASHLAND User manual

Instructions de montage | Montage instrukties | Montageanleitung | Installation instructions
IDTOLIGHT Rue Saint-Laurent 3A 4970 Stavelot BELGIUM
www.idtolight.com
WIFI
Transmission Wi
Wi overdracht
Wi Übermittlung
Wi transmission
Protection contre les corps étrangers Ø > 12 mm
Pas de protection contre l’eau
Bescherming tegen vaste vreemde voorwerpen Ø > 12 mm
Geen Bescherming tegen water
Schutz gegen feste Fremdkörper Ø > 12 mm
Kein Schutz gegen Wasser
Protection against solid objects Ø > 12 mm
No protection against water
Classe de protection 3 : alimentation en très basse tension (<50V AC)
Beschermingsklasse 3 : werkt op een extra lage spanning (<50V AC)
Schutzklasse 3 : mit Schutzkleinspannung (<50V AC)
Protection class 3 : with extra low voltage power source (<50V AC)
Homologation ROHS
ROHS overeenstemming
ROHS Genehmigung
ROHS compliance
Homologation CE
CE overeenstemming
CE Genehmigung
CE compliance
L’appareil doit être éliminé dans les centres de recyclage spécialisés
Het toestel moet naar een gescheiden inzamelpunt afgevoerd worden
Das Gerät muß zu einer zuständigen Entsorgungsstelle gebracht werden
The product must be disposed of in a specialized collection center
Garantie 5 ans
5 jaar waarborg
5 Jahre Garantie
5 years warranty

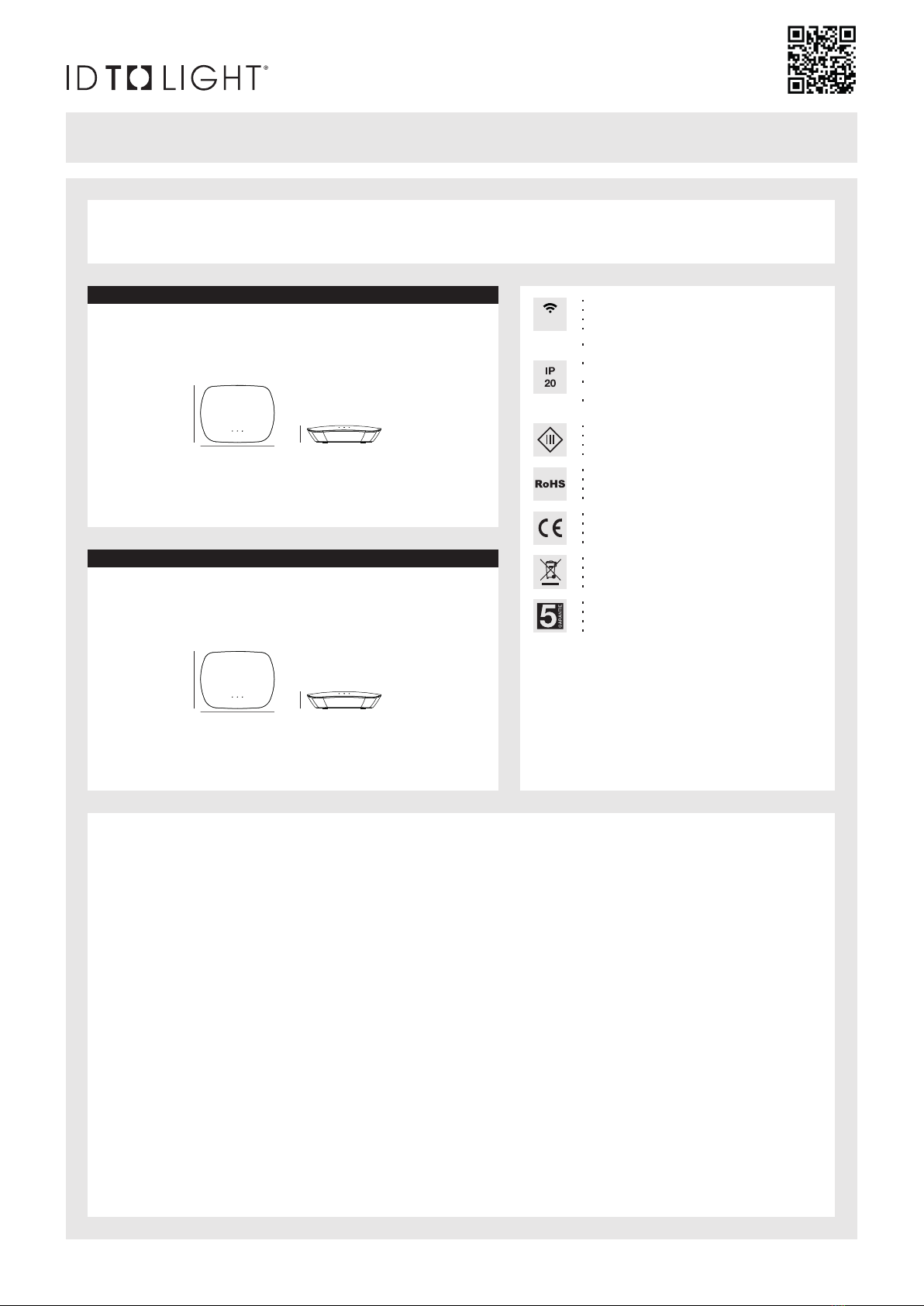

ASHLAND WIFI CONVERTISSEUR / WIFI CONVERTER
ID836202ZZZ
CONDITIONS GÉNÉRALES D’UTILISATION
Ce document doit être conservé pendant toute la durée de vie du produit. � L’appareil doit être placé, raccordé et testé par un installateur agréé et selon les réglementations
locales en vigueur. � Ne jamais excéder la puissance maximale indiquée sur l’appareil. � Toutes les sources de chaleurs (ampoule, transformateur, convertisseur, ...) doivent
obligatoirement être susamment espacées et ventilées pour empêcher un incendie. � Veuillez nous contacter lors de cas particulier de montage. � Déconnecter la tension
d’alimentation de l’appareil avant installation ou entretien. � Déconnecter l’appareil et laisser refroidir entièrement avant de remplacer une lampe. � Toute utilisation erronée ou
adaptation de l’appareil annule la garantie. � Les appareils ne peuvent jamais être recouverts, comme par exemple d’un matériau isolant ou équivalent. � Nous nous réservons
le droit de modications au niveau concept, spécications et instructions de montage.
ALGEMENE GEBRUIKSVOORWAARDEN
Dit document moet voor de hele levensduur van het product bewaard worden. � Het toestel moet door een erkend installateur en volgens de plaatselijk geldende reglementering
geplaatst, aangesloten en uitgetest worden. � Het maximaal aangegeven wattage nooit overschrijden. � Alle warmtebronnen (lampen, transformatoren, converter, ...) moeten
voldoende geventileerd worden en op een voldoende afstand zijn om de brand te voorkomen. � Neem contact met ons op in geval van speciale montage. � Voor installatie of
onderhoud van het toestel de voedingsspanning afsluiten. � Bij lampvervanging, het toestel afzetten en volledig afkoelen laten. � Bij verkeerd gebruik of aanpassing van het
toestel, is de garantie ongeldig. � De toestellen mogen nooit bedekt worden zoals bv met een isolerend materiaal of iets dergelijks. � Wijzigingen in ontwerp, specicaties en
instructies zijn mogelijk.
ALLGEMEINE GEBRAUCHSBEDINGUNGEN
Dieses Dokument muss, während die ganze Lebensdauer des Produkts, aufbewahrt werden. � Das Gerät soll von einem anerkannten Installateur und gemäß den Örtlichen
Vorschriften aufgestellt, angeschlossen und getestet werden. � Die maximale Wattleistung, die auf dem Gerät angegeben ist, kann nie überschritten werden. � Alle Wärmequellen
(Lampen, Transformatoren, Konverter, ...) müssen ausreichend belüftet sein und einen genügenden Abstand haben um das Feuer zu verhindern. � Bitte kontaktieren Sie uns bei
einer speziellen Montage. � Für die Installation oder die Wartung des Geräts sollen Sie die Spannung abschalten. � Wenn Sie Lampen ersetzen, sollen Sie das Gerät ausschalten
und völlig abkühlen lassen. � Bei falscher Benutzung oder Anpassung des Geräts, ist die Garantie nicht mehr gültig. � Die Geräte dürfen nie mit z.B. einem isolierendem Material
oder etwas ähnlich bedeckt werden. � Änderungen im Entwurf, in Spezizierungen und Montageanweisungen sind möglich.
GENERAL CONDITIONS FOR USE
This document must be kept during the whole lifetime of the product. � The appliance has to be installed, connected and tested by a certied installer, and in accordance with
the local regulations. � Never use a wattage higher than the maximum wattage mentioned on the appliance. � All heat sources (bulbs, transformers, converters, ...) must be
suciently spaced and ventilated to prevent the re. � Please contact us in case of special installation. � Turn o the power supply before installation or maintenance of the
appliance. � When a lamp must be replaced: switch o the appliance rst and let it cool down completely. � Misuse of, or changes to the appliance voids the warranty. � Never
cover the appliances with e.g. insulating material. � The manufacturer is free to change the design, specications and installation instructions.
110
85
24
110
85
24
INPUT AC 230 V
ENTRÉE AC 230 V

IDTOLIGHT Rue Saint-Laurent 3A 4970 Stavelot BELGIUM
www.idtolight.com
FRANÇAIS
ENGLISH
Méthode 1: Connecter le convertisseur via une che RJ45 à votre routeur. Connecter votre smartphone ou votre tablette au WIFI local et contrôler l’éclairage via l’Application.
Méthode 2: Connecter votre smartphone ou votre tablette au WIFI créé par le convertisseur et contrôler l’éclairage via l’Application.
TELECHARGER L'APPLICATION
1. Télécharger l’application via l’app store ou google play en
recherchant l’application easy Lighting ou en scannant le QR
code ci-contre.
2. Connection au réseau Wi.
a. Si vous avez utilisé la méthode ci-dessus 1 :
Connectez-vous à votre réseau wi local
b. Si vous avez utilisé la méthode ci-dessus 2 :
Connectez-vous au réseau du convertisseur (mot de passe
0123456789)
3. Ouvrir l’app et contrôler l’éclairage.
Voir mode d’emploi Easy Lighting
Learning Key
white
1234
ww
cwwwcw
Smartphone
IOS/Android
Récepteur
Convertisseur
Wifi - RF
ID836202ZZZ
Router
RJ45
Learning Key
white
1234
ww
cwwwcw
Smartphone
IOS/Android
Récepteur
Convertisseur
Wifi - RF
ID836202ZZZ
DOWNLOAD APPLICATION
1. Download application from "app store" or "google play" by
searching "easylighting" or scanning below QR code.
2. If the convertor is connected with router, then connect your cell
phone to your router network. If the convertor did not connect
with router, then connect your cell phone to the convertor
network directly. (Password: 0123456789)
3. Open the easylighting application and operating according the
application manual.
Check instructions Easy Lighting
Option 1: Connect your cellphone with your home net router ( WIFI - RF ).
Option 2: Connect your cellphone with ASHLAND (ID836202ZZZ).
APPLICATION Easy Lighting
APPLICATION Easy Lighting
Mode d’emploi Easy Lighting
Mode d’emploi Easy Lighting
Ashland
Ashland
Ottawa
Ottawa

Instructions de montage | Montage instrukties | Montageanleitung | Installation instructions
IDTOLIGHT Rue Saint-Laurent 3A 4970 Stavelot BELGIUM
www.idtolight.com

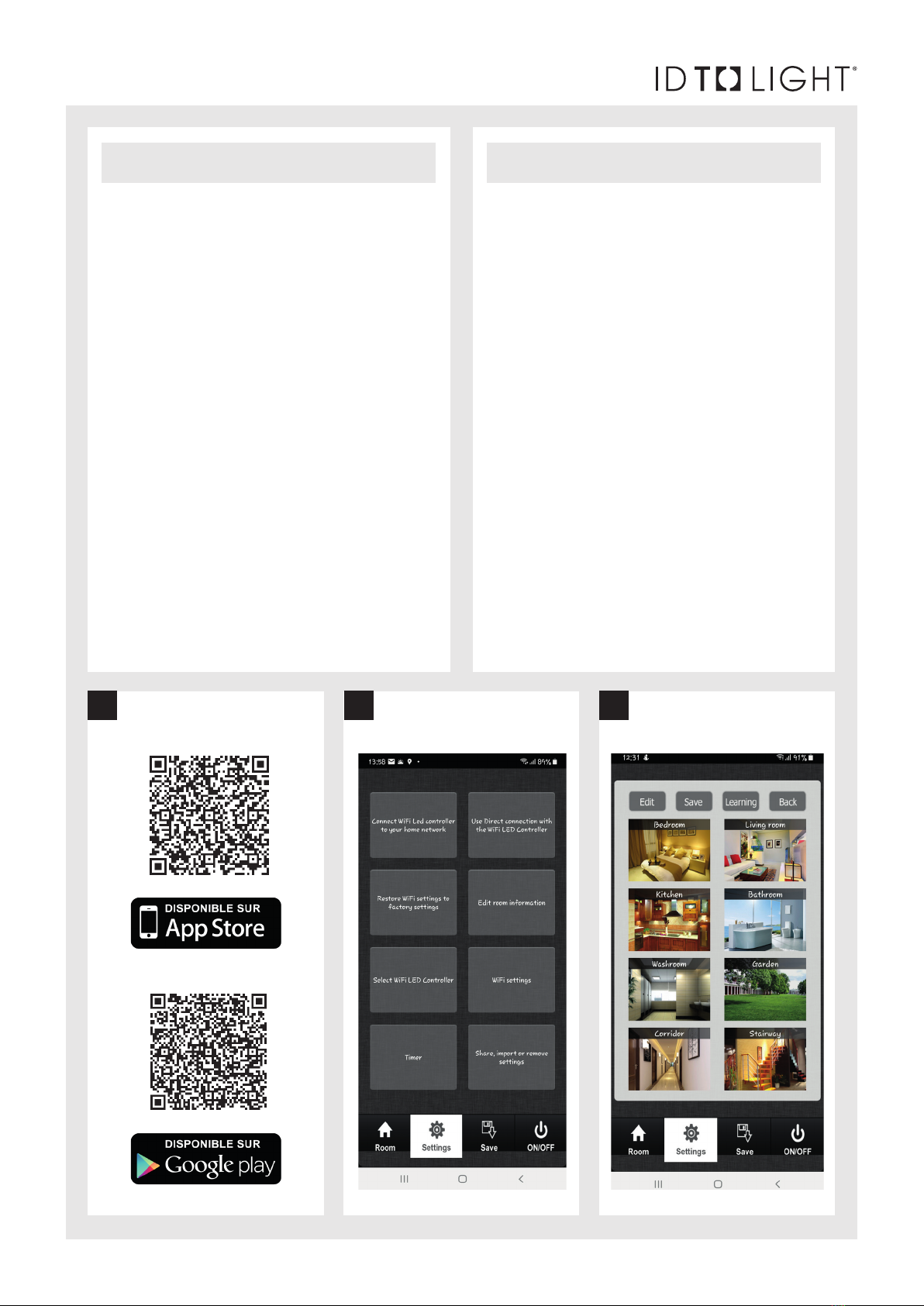

EASY LIGHTING Application mobile
Produit
Contrôler les luminaires de votre habitation via une
application sur votre smartphone et le WIFI local
Personnaliser jusqu'à 8 pièces
Personnaliser jusqu'à 8 scénarios par pièce
Convertisseurs OBLIGATOIRES
Récepteur REDDING
Convertisseur TUCSON - ASHLAND

IDTOLIGHT Rue Saint-Laurent 3A 4970 Stavelot BELGIUM
www.idtolight.com
FRANÇAIS ENGLISH
1) Télécharger l’application via l’app store ou google play en recherchant l’appli-
cation easylighting ou en scannant le QR code ci-dessous
2) ConnecterlesmartphoneauWIFIlocal(motdepasserouter)auwicréeparle
convertisseur. Mot de passe : 0123456789
3) Ouvrir l’app et aller dans « settings »
4) Connectionauréseauwi–choisirentreces2possibilités:
a. connection au wi local: “Connect WIFI Led Controller to your home
network”
b. connection directe au contrôleur : « use direct connection with the WiFi
LED controller”
5) Congurerlecontrôleur:«Editroominformation»:
a. Le ruban doit être allumé
b. Toucher « Learning »
c. Appuyer sur le bouton learning key du contrôleur
d. Toucherlapiècequevouscongurez(lerubanclignote1x)
e. Toucher « save »
f. Pourtester:toucheron/o,lerubandoits’éteindre.
6) Renommer les pièces :
a. Toucher«edit»,lecontourdesnomsdespiècesdevientblanc.
b. Renommerlespièces,sinécessaire.
c. Toucher « save »
7) Pour revenir à l’écran précédent : toucher « back »
8) Contrôler l’éclairage :
a. Toucher « room » pour choisir la ou les pièces à contrôler
b. Appuyersuron/o,Lespalettesdecouleursapparaissentàl’écran
c. Choisirlapalettecorrespondante(RGB(w),bicolore,monochrome)
d. Contrôler la couleur et l’intensité
9) Pourrevenirauchoixdespalettes,toucher2xl’écranautourdelapalette
10)Pourréinitialiserlecontrôleur,appuilongsur«learningkey»
1) Download the EasyLighting app via App Store or Google Play
2) Connect the smatphone with local router (password router) or with the
converter network directly. PW : 0123456789
3) Open the app and go to « settings »
4) Connectiontothewinetwork-choosebetweenthese2possibilities:
a. connection to local wi: “Connect WiFi Led Controller to your home
network”
b. direct connection to the controller: « use direct connection with the WiFi
LED controller”
5) Controllersettings:«Editroominformation»
a. Stripled must be on
b. Touch « Learning »
c. Press learning key on the controller
d. Touchtheroomyouareconguring(thelightstripashes1x)
e. Touch « save »
f. Totest:touchon/o,stripledgoesout.
6) Rename rooms :
a. Touch « edit »
b. Renamerooms,ifnecessary.
c. Touch « save »
7) To go back to previous screen: touch « back »
8) Lighting control :
a. Touch « room » to choose the room to control
b. Touch«on/o»:Thecolorwheelsappearonthescreen
c. Choosethecorrespondingwheel(RGB(w),two-tone,monochrome)
d. Control color and brightness
9) Togobacktothechoiceofcolorwheels,touchscreen2xbesidethewheel
10) To reset the controller: long push on « learning key »
21 3

IDTOLIGHT Rue Saint-Laurent 3A 4970 Stavelot BELGIUM
www.idtolight.com
NEDERLANDS DEUTSH
1) DownloadEasyLightingAppviaAppStoreofGooglePlay
2) VerbinddesmartphonemetdelokaleWIFI(routerwachtwoord)metdewidie
door de converter is gemaakt. Wachtwoord: 0123456789
3) Open de app en ga naar « settings »
4) Verbindingmethetwi-netwerk-kiesuitdeze2mogelijkheden:
a. verbinding met lokale wi: “Connect WiFi Led Controller to your home
network”
b. directe verbinding met de controller: « use direct connection with the WiFi
LED controller”
5) Congureerdecontroller:«Editroominformation»
a. Lichtband moet aan staan
b. « Learning » aanraken
c. Druk op de leertoets (learning key) op de controller
d. Raakdekameraandieuaanhetcongurerenbent(lichtstripknippert1x)
e. « save » aanraken
f. Omtetesten:ON/OFFaanraken,lichtbandmoetuit.
6) Kamernaam bewerken :
a. « edit » aanraken
b. Kamernaambewerken,indiennodig.
c. « save » aanraken
7) Om terug te keren naar het vorige scherm: « back » aanraken
8) Verlichting controle :
a. «room»aanrakenomdekamertekiezendatuwiltbesturen
b. «on/o»aanraken:dekleurenpalettenverschijnenophetscherm
c. Kieshetbijbehorendepalet(RGB(w),bicolore,monochrome)
d. Controleer kleur en intensiteit
9) Omterugtekerennaardekeuzevanpaletten,raaktuhetschermrondhetpalet
1) Laden Sie die EasyLighting App über App Store oder Google Play herunter
2) Smartphone mit lokalem WIFI (Passwort Router) verbinden mit dem vom
KonvertererzeugtenWIFI.Passwort:0123456789
3) AppÖnenund«settings»wählen
4)
VerbindungzumWLAN-Netzwerk-wählenSiezwischendiesenbeidenMöglichkeiten:
a. VerbindungzumlokalenWiFi:“ConnectWiFiLedControllertoyourhome
network”
b. direkteVerbindungzumController:«usedirectconnectionwiththeWiFi
LED controller”
5) ControllerKonguration:«Editroominformation»
a. Lichtstrip muss eingeschaltet sein
b. « Learning » berühren
c. DrückenSiedieLerntaste(Learningkey)aufdemController
d. BerührenSiedenRaum,denSiekongurieren(Lichtstripblinkt1x)
e. « save » berühren
f. ZumTesten:BerührenSieON/OFF,dasLichtstripmussausgehen.
6) Räumeumbenennen:
a. « edit » berühren
b. Räumeumbenennen,wennnötig.
c. « save » berühren
7) ZumvorherigenBildschirmzurückkehren:«back»berühren
8) Beleuchtung Kontrolle :
a. «room»berührenumdenRaumzukontrollierenauszuwählen
b. „on/o“berühren:DieFarbpalettenwerdenaufdemBildschirmangezeigt
c. WählenSiedieentsprechendePalette(RGB(w),bicolore,monochrome)
d. FarbeundIntensitätkontrollieren
9) UmzurAuswahlderPalettenzurückzukehren,berührenSiedenBildschirmum
21 3
