ENGLISH4
Beforerstuse
Your safety and that of others is paramount.
Remove cardboard protection pieces,
protective lm and adhesive labels from
accessories.
Check the appliance for any transport
damage.
To avoid any damage do not place any
weights on the appliance. Do not expose
the appliance to atmospheric agents.
This manual and the appliance itself provide
important safety warnings, to be read and
observed at all times.
This is the attention symbol, pertaining
to safety, which alerts users to potential
risks to themselves and others.
All safety warnings are preceded by the
attention symbol and the following terms:
DANGER: indicates a hazardous
situation which, if not avoided, will
cause serious injury.
WARNING: Indicates a hazardous
situation which, if not avoided, could
cause serious injury.
All safety warnings give specic details
of the potential danger/warning present
and indicate how to reduce risk of injury,
damage and electric shock resulting from
improper use of the appliance. Carefully
observe the following instructions.
Precautionsandgeneral
recommendations
• The electrical installation and the
electrical connection must be carried
out by a qualied technician according
to the manufacturer’s instructions and
in compliance with the local safety
regulations. Do not repair or replace any
part of the appliance unless specically
stated in the user manual.
• The appliance must be disconnected
from the power supply before carrying
out any installation work.
• Earthing of the appliance is compulsory.
(required only for class I).
• The power cable must be long enough
for connecting the appliance, once
tted in its housing, to the power supply
socket.
• Do not pull the power supply cable in
order to unplug the appliance.
• The electrical components must not be
accessible to the user after installation.
• Do not touch the appliance with any wet
part of the body and do not operate it
when barefoot.
• The appliance is not intended for use
by persons (including children) with any
physical, sensory or mental impairment,
or without experience and knowledge
of the appliance, unless supervised or
previously instructed in its use by those
responsible for their safety.
• Do not repair or replace any part of the
appliance unless specically indicated
in the manual. All other maintenance
services must be carried out by a
specialised technician.
• Children must be supervised to ensure
they do not play with the appliance.
• When drilling through the wall pay
attention not to damage electric
connections and/or pipes.
• Air vents must always discharge to the
outside.
Safetyinformation 4
Productdescription 7
Controlpanel7
Cleaningandmaintenance8
Whattodoif... 10
Technicaldata 11
Environmentalconcerns12
IKEAGUARANTEE13
SafetyInformation
Contents

ENGLISH5
• The manufacturer rejects all
responsibilities for any damage caused
by improper use or wrong settings.
• Appropriate maintenance and cleaning
ensure the good working order and
the best performance of the appliance.
Regularly clean all stubborn surface dirt
to avoid grease build up. Remove and
clean or change the lter regularly.
• Never ame cook food (ambé) under
the appliance. Using free ames might
cause re.
• Failure to observe the instructions for
cleaning the hood and replacing the
lters may result in a re.
• Exhaust air must not be vented through
a ue used for removal of fumes
produced by gas combustion appliances
or other combustible materials, but must
have a separate outlet. All national
regulations governing extraction of
fumes must be observed.
• There shall be adequate ventilation if
the hood is being used at the same time
as other appliances using gas or other
combustible materials. The negative
pressure of the room must not exceed 4
Pa (4x 10-5 bars). For this reason ensure
that the room is well ventilated.
• Do not leave frying pans unattended
when frying, as the frying oil may catch
re.
• Before touching the light bulbs, ensure
that they are cold.
• Do not use or leave the hood without
the light bulb correctly tted, as this may
cause electric shock.
• The hood is not a work surface, therefore
do not place any objects on top of it or
overload it.
• During all installation and maintenance
operations wear appropriate working
gloves.
• This appliance is not suitable for outdoor
use.
WARNING: when the hob is in use,
accessible parts of the hood may
become hot.
Installationandconnection
After unpacking the appliance, check for
any transport damage. In the event of
problems, contact the Authorized Service
Centre. To prevent any damage, only
remove the appliance from its polystyrene
foam packaging at the time of installation.
Preparingforinstallation
WARNING: this is a heavy product; the
hood should only be lifted and
installed by two or more people.
The minimum distance between the hob and
the bottom part of the hood must not be less
than 65 cm for burning gas or other fuels
and 50 cm for electric cookers.
Before installation also check the minimum
distances stated in the manual of the cooker.
If the installation instructions for the cooker
specify a greater distance between cooker
and hood, this distance must be observed.
Electricalconnection
Make sure the power voltage specied on
the appliance rating plate is the same as
the mains voltage.
This information can be found on the inside
of the hood, under the grease lter. Power
cable replacement (type H05 VV-F) must
be carried out by a qualied electrician.
Contact an authorized service centre.
If the hood is tted with an electric plug,
connect the plug to a socket complying with
current regulations, located in an accessible
place.
If no plug is tted (direct wiring to the
mains), or if the socket is not located in an
accessible place, a qualied electrician
should install a standardised double pole
power switch that will enable complete
isolation from the mains in case of category
III overvoltage conditions, in accordance
with wiring rules.

ENGLISH6
Use
The hood has been designed to be installed
and used either as a “Exhausted model”, or
as a “Recirculation model”.
Exhaustedmodel(seesymbol in
installationbooklet)
Cooking steam is sucked and channelled
outside the house through a discharge duct
(not supplied), tted to the hood steam
outlet.
Ensure that the discharge duct is correctly
tted to the air outlet, unit using an
appropriate connection system.
Important:If already installed, remove the
charcoal lter/s.
Recirculationmodel(seesymbol in
installationbooklet)
The air is ltered through one or more the
charcoal lters, and then resent into room.
Important:Ensure appropriate air
circulation around the hood.
Important:If the hood is supplied without
charcoal lters, these must be tted before
the hood can be used. Filters are available
in shops.
The hood should be installed away from
particularly dirty areas, windows, doors and
heat sources.
The accessories for wall xing are not
included because walls made of different
materials require different types of xing
accessories. Use xing systems suitable for
the walls of your home and the weight of
the appliance. For more details, contact a
specialized dealer.
Keep this booklet for future consultation.

ENGLISH7
Productdescription
1Control Panel. 2Grease lters. 3Lighting unit.
Controlpanel
ATo switch ON the light, push the button
BON/OFF button / Extraction power 1
selection button.
CExtraction power 2 selection button.
DExtraction power 3 selection button.
32
1
AB C D
32
1
10 10 32
AB
ALight button.
The light button has two positions.
To switch on the lights: move the button
to the right.
BExtraction power selection button.
The extraction speed switch has different
settings, depending on the amount of
steam and fumes.
To increase the extraction power: move
the button to the right.

ENGLISH8
WARNING:
- Never use steam cleaning equipment.
- Disconnect the appliance from the
power supply.
IMPORTANT: do not use corrosive or
abrasive detergents. If any of these products
accidentally comes into contact with the
appliance, clean immediately with a damp
cloth.
• Clean the surfaces with a damp cloth.
If it is very dirty, add a few drops of
washing up detergent to the water.
Finish off with a dry cloth.
IMPORTANT: do not use abrasive sponges
or metallic scrapers or scourers. Over time,
these can ruin the surface.
• Use detergents specically designed for
cleaning the appliance and follow the
manufacturer instructions.
IMPORTANT: clean the lters at least
monthly to remove any oil or grease
residuals.
Tocleanthegreaselter
The metal grease lter has an unlimited life
and must be washed once a month by hand
or dishwasher at low temperature and with
a short cycle.
With cleaning in a dishwasher the grease
lter may become dull; this does not effect
its ltering capacity.
Greaseltermaintenance:
1. Disconnect the hood from the power
supply.
2. Open the extraction grille or remove the
self-supporting grease lter (in the latter
case, wash the lter immediately).
3. Remove the device securing the grease
lter.
4. Remove the dirty grease lter.
5. After changing or washing the grease
lter (depending on the model), ret
by proceeding in reverse order, making
sure it covers the entire extraction
surface.
Charcoalltermaintenance
(Recirculation hoods only).
Charcoal lter is neither lavable nor
regenerable.
Replace it every 4 months.
1. Disconnect the hood from the power
supply.
2. Open the extractor grille or remove the
self-supporting grease lter.
3. Fit the lter over the extraction motor
protection grille so that the slots on the
lter match the hooking pins located at
the sides of the motor protection grille.
4. Turn the charcoal lter clockwise to lock
it (bayonet xing).
Cleaningandmaintenance

ENGLISH9
5. Make sure the internal selector
“Extractor /Filter“ is set to “Filter“.
6. Ret the extractor grille or grease lter.
To remove the charcoal lter proceed in
reverse order.
Lampmaintenance
1. Disconnect the hood from the power
supply.
2. Open the extractor grille or remove the
self-supporting grease lter.

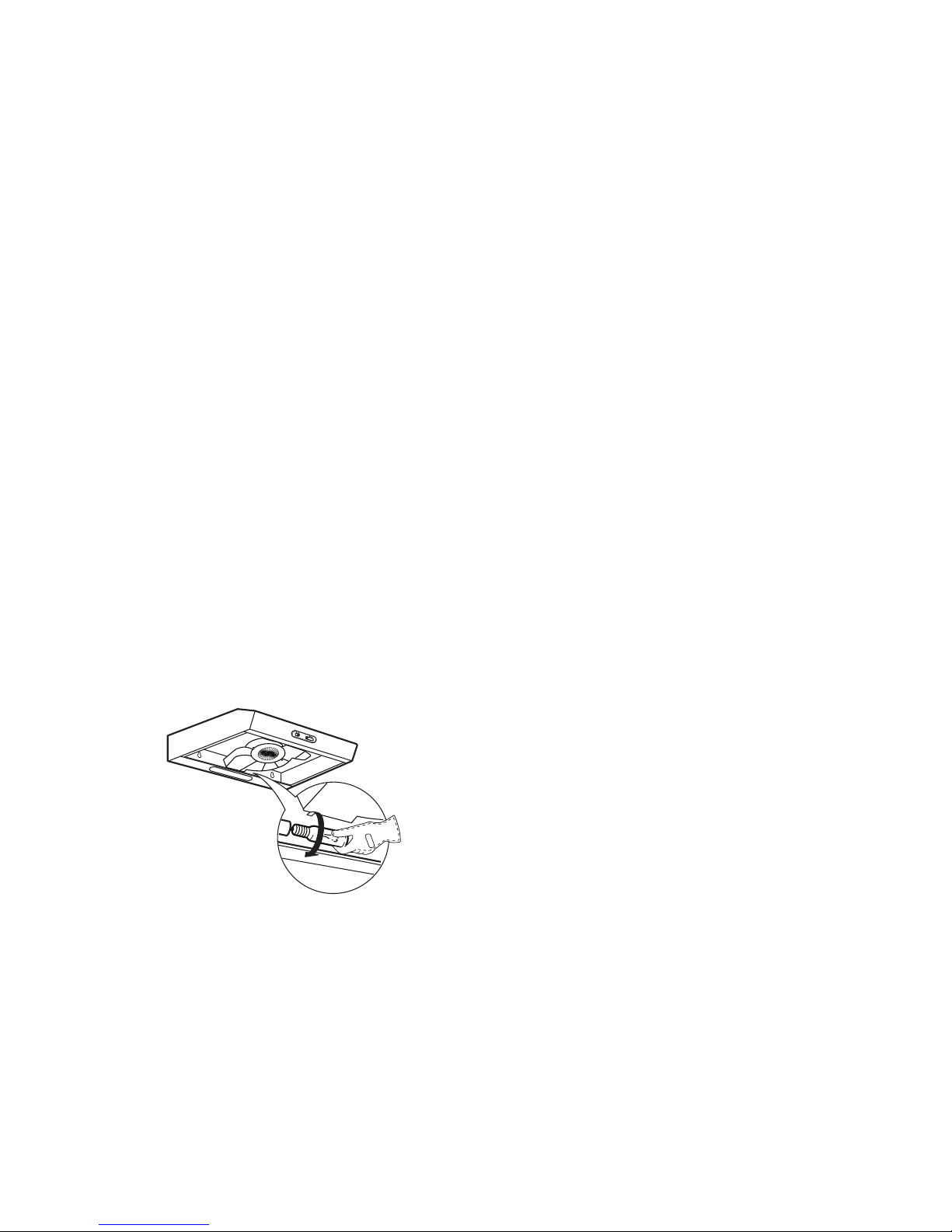

3. Remove the burnt-out lamp. Use 28W
max. halogen E14 lamps only.
4. Ret the extractor grille or grease lter.
IMPORTANT: make sure you don’t touch the
lamp with your bare hands.

ENGLISH10
Problem Possiblecause Solution
The appliance does not work There is no mains
electrical power
Check for the presence of
mains electrical power.
Turn off the appliance and
restart it to see if the faults
persists.
The appliance is not
connected to the
electrical supply
Check if the appliance is
connected to the electrical
supply.
Turn off the appliance and
restart it to see if the faults
persists.
The hood’s suction level is not
enough
The suction speed is too
low
Check the suction speed and
adjust as necessary.
The metal lters are
dirty
Check that the lters are clean
If not, clean the lters in the
dishwasher.
The air vents are
obstructed
Check the air vents for any
obstructions and remove as
necessary.
The light does not work The light bulb is broken Check the light bulb and
replace it if necessary.
The light bulb is not
correctly tted
Check that the light bulb has
been correctly tted.
If not, t the light bulb in right
way.
Whattodoif...
BeforecontactingtheAuthorizedService
Centre:
Switch the appliance on again to see if the
problem has disappeared. If not, switch it
off again and repeat the operation after an
hour.
If your appliance still does not work properly
after carrying out the checks listed in the
troubleshooting guide and switching the
appliance on again, contact the Authorized
Service Centre, clearly explaining the
problem and specifying:
• the type of fault;
• the model;
• the type and serial number of the
appliance (given on the rating plate);
• the Service number (the number after the
word SERVICE on the rating plate inside
the appliance).

ENGLISH11
Technicaldata
The technical information is situated in
the rating plate on the internal side of the
appliance.

ENGLISH12
Environmentalconcerns
Disposalofpacking
The packing material is 100% recyclable
and is marked with the recycle symbol .
The various parts of the packing must
therefore be disposed of responsibly and
in full compliance with local authority
regulations governing waste disposal.
Scrappingtheproduct
- This appliance is marked in compliance
with European Directive 2012/19/EU,
Waste Electrical and Electronic Equipment
(WEEE).
- By ensuring this product is disposed
of correctly, you will help prevent
potential negative consequences for
the environment and human health,
which could otherwise be caused by
inappropriate waste handling of this
product.
The symbol on the product or on the
accompanying documentation indicates
that it should not be treated as domestic
waste but must be taken to an appropriate
collection centre for the recycling of
electrical and electronic equipment.
Scrappingofhouseholdappliances
• This appliance is manufactured with
recyclable or reusable materials. Dispose
of it in accordance with local waste
disposal regulations. Before scrapping, cut
off the power supply cable.
• For further information on the treatment,
recovery and recycling of household
electrical appliances, contact your
competent local authority, the collection
service for household waste or the store
where you purchased the appliance.
Energysavingtips
• Switch ON the hood at minimum speed
when you start cooking and kept it
running for few minutes after cooking is
nished.
• Increase the speed only in case of large
amount of smoke and vapour and use
boost speed(s) only in extreme situations.
• Replace the charcoal lter(s) when
necessary to maintain a good odour
reduction efciency.
• Clean the grease lter(s) when necessary
to maintain a good grease lter efciency.
• Use the maximum diameter of the
ducting system indicated in this manual to
optimize efciency and minimize noise.
Declarationofconformity
n
• This appliance has been designed,
manufactured and marketed in
compliance with:
- safety objectives of the “Low Voltage”
Directive 2006/95/EC (which
replaces 73/23/EEC and subsequent
amendments);
- the eco design requirements of
european regulations n. 65/2014, and n.
66/2014 in conformity to the european
standard en 61591-1
- the protection requirements of Directive
“EMC” 2004/108/EC.
Electrical safety of the appliance can only
be guaranteed if it is correctly connected to
an approved earthing system.

ENGLISH13
HowlongistheIKEAguaranteevalid?
This guarantee is valid for ve (5) years
from the original date of purchase of your
appliance at IKEA, unless the appliance is
named LAGAN in which case two (2) years
of guarantee apply. The original sales
receipt, is required as proof of purchase. If
service work is carried out under guarantee,
this will not extend the guarantee period for
the appliance.
Whichappliancesarenotcoveredbythe
IKEAve(5)yearsguarantee?
The range of appliances named LAGAN
and all appliances purchased in IKEA
before 1st of August 2007.
Whowillexecutetheservice?
IKEA service provider will provide the
service through its own service operations or
authorized service partner network.
Whatdoesthisguaranteecover?
The guarantee covers faults of the
appliance, which have been caused by
faulty construction or material faults from the
date of purchase from IKEA. This guarantee
applies to domestic use only. The exceptions
are specied under the headline “What is
not covered under this guarantee?” Within
the guarantee period, the costs to remedy
the fault e.g. repairs, parts, labour and travel
will be covered, provided that the appliance
is accessible for repair without special
expenditure. On these conditions the EU
guidelines (Nr. 99/44/EG) and the respective
local regulations are applicable. Replaced
parts become the property of IKEA.
WhatwillIKEAdotocorrecttheproblem?
IKEA appointed Service Provider will
examine the product and decide, at its
sole discretion, if it is covered under this
guarantee. If considered covered, IKEA
Service Provider or its authorized service
partner through its own service operations,
will then, at its sole discretion, either repair
the defective product or replace it with the
same or a comparable product.
Whatisnotcoveredunderthisguarantee?
• Normal wear and tear.
• Deliberate or negligent damage,
damage caused by failure to observe
operating instructions, incorrect
installation or by connection to the wrong
voltage, damage caused by chemical or
electrochemical reaction, rust, corrosion
or water damage including but not
limited to damage caused by excessive
lime in the water supply, damage caused
by abnormal environmental conditions.
• Consumable parts including batteries
and lamps.
• Non-functional and decorative parts
which do not affect normal use of the
appliance, including any scratches and
possible color differences.
• Accidental damage caused by foreign
objects or substances and cleaning or
unblocking of lters, drainage systems or
soap drawers.
• Damage to the following parts: ceramic
glass, accessories, crockery and cutlery
baskets, feed and drainage pipes, seals,
lamps and lamp covers, screens, knobs,
casings and parts of casings. Unless such
damages can be proved to have been
caused by production faults.
• Cases where no fault could be found
during a technician’s visit.
• Repairs not carried out by our appointed
service providers and/or an authorized
service contractual partner or where non-
original parts have been used.
• Repairs caused by installation which is
faulty or not according to specication.
• The use of the appliance in a non-
domestic environment i.e. professional use.
• Transportation damages. If a customer
transports the product to his home or
IKEAGUARANTEE

ENGLISH14
another address, IKEA is not liable for
any damage that may occur during
transport. However, if IKEA delivers
the product to the customer’s delivery
address, then damage to the product
that occurs during this delivery will be
covered by IKEA.
• Cost for carrying out the initial
installation of the IKEA appliance.
However, if an IKEA appointed Service
Provider or its authorized service partner
repairs or replaces the appliance
under the terms of this guarantee,
the appointed Service Provider or its
authorized service partner will reinstall
the repaired appliance or install the
replacement, if necessary.
These restrictions do not apply to fault-free
work carried out by a qualied specialist
using our original parts in order to adapt
the appliance to the technical safety
specications of another EU country.
Howcountrylawapplies
The IKEA guarantee gives you specic legal
rights, which cover or exceed all the local
legal demands. However these conditions
do not limit in any way consumer rights
described in the local legislation.
Areaofvalidity
For appliances which are purchased in
one EU country and taken to another EU
country, the services will be provided in
the framework of the guarantee conditions
normal in the new country. An obligation
to carry out services in the framework of
the guarantee exists only if the appliance
complies and is installed in accordance with:
- the technical specications of the country
in which the guarantee claim is made;
- the Assembly Instructions and User
Manual Safety Information.
ThededicatedAFTERSALESforIKEA
appliances
Please don’t hesitate to contact IKEA
appointed Authorized Service Centre to:
• make a service request under this
guarantee;
• ask for clarications on installation of the
IKEA appliance in the dedicated IKEA
kitchen furniture;
• ask for clarication on functions of IKEA
appliances.
To ensure that we provide you with the
best assistance, please read carefully the
Assembly Instructions and/or the User
Manual before contacting us.
Howtoreachusifyouneedourservice
Inordertoprovideyouaquicker
service,werecommendtousethe
specicphonenumberslistedonthis
manual.Alwaysrefertothenumbers
listedinthebookletofthespecic
applianceyouneedanassistancefor.
PleasealsoalwaysrefertotheIKEA
articlenumber(8digitcode)and12
digitservicenumberplacedonthe
ratingplateofyourappliance.
SAVETHESALESRECEIPT!
It is your proof of purchase and
required for the guarantee to apply.
The sales receipt also reports the IKEA
name and article number (8 digit code)
for each of the appliances you have
purchased.
Doyouneedextrahelp?
For any additional questions not related
to After Sales of your appliances please
contact your nearest IKEA store call centre.
We recommend you read the appliance
documentation carefully before contacting us.
Please refer to the last
page of this manual for the
full list of IKEA appointed
Authorized Service Centre
and relative national phone
numbers.

DEUTSCH14
VordemerstenGebrauch
Ihre eigene Sicherheit und die der Anderen
ist sehr wichtig.
Entfernen Sie Kartonteile, Schutzfolien und
Klebeetiketten von den Zubehörteilen.
Kontrollieren Sie das Gerät auf eventuelle
Transportschäden.
Stellen Sie keine Gegenstände auf dem
Gerät ab, um Beschädigungen zu
vermeiden.
Vermeiden Sie es, das Gerät
Witterungseinüssen auszusetzen.
Diese Anweisungen sowie das Gerät
beinhalten wichtige Sicherheitshinweise, die
Sie durchlesen und stets beachten sollten.
Dieses Symbol warnt vor möglichen
Gefahren für die Sicherheit des
Benutzers und andere Personen.
Alle Warnhinweise beginnen mit diesem
Warnsymbol und enthalten einen der
folgenden Begriffe:
GEFAHR: Weist auf eine
Gefahrensituation hin, die zu schweren
Verletzungen führt, wenn sie nicht
vermieden wird.
ACHTUNG: Weist auf eine
Gefahrensituation hin, die bei
mangelnder Vorsicht zu schweren
Verletzungen führt.
Alle Warnhinweise nennen das mögliche
Sicherheitsrisiko und geben an, wie die
Gefahr von Verletzungen, Schäden und
Stromschlägen durch bestimmungsfremden
Gebrauch des Gerätes vermieden werden
kann. Halten Sie sich genau an folgende
Anweisungen.
Vorsichtsmaßnahmenundallgemeine
Empfehlungen
• Die Installation muss unter Beachtung
der bestehenden Vorschriften und
Gesetze von einem konzessionierten
Fachmann gemäß den
Herstelleranweisungen und in
Übereinstimmung mit den geltenden
Sicherheitsvorschriften des Landes
vorgenommen werden. Reparieren Sie
das Gerät nicht selbst und tauschen Sie
keine Teile aus, wenn dies vom
Benutzerhandbuch nicht ausdrücklich
vorgesehen ist.
• Halten Sie das Gerät von der
Stromversorgung getrennt, bis der
Einbau durchgeführt wurde.
• Das Gerät muss vorschriftsmäßig
geerdet werden. (nur für Klasse I
erforderlich)
• Das Netzkabel muss lang genug sein,
um das in die Küchenzeile eingebaute
Gerät an das Stromnetz anzuschließen.
• Ziehen Sie nicht am Netzkabel des
Gerätes, um den Stecker aus der
Steckdose zu ziehen.
• Nach der Installation dürfen Strom
führende Teile für den Benutzer nicht
mehr zugänglich sein.
• Berühren Sie das Gerät nicht mit
feuchten Händen und benutzen Sie es
nicht, wenn Sie barfuß sind.
Sicherheitshinweise15
Produktbeschreibung17
Bedienfeld17
ReinigungundPege18
Wastun,wenn...20
TechnischeDaten21
HinweisezumUmweltschutz 22
IKEAGARANTIE23
Sicherheitshinweise
Inhalt

DEUTSCH15
• Das Gerät darf ohne Aufsicht weder von
Kindern noch von Personen mit
herabgesetzten körperlichen, sensuellen
oder mentalen Fähigkeiten oder ohne
die erforderliche Erfahrung und Kenntnis
benutzt werden, es sei denn, sie wurden
durch für ihre Sicherheit verantwortliche
Personen entsprechend eingewiesen.
• Reparieren oder ersetzen Sie keine Teile
der Abzugshaube, wenn dies nicht
ausdrücklich im Benutzerhandbuch
empfohlen wird. Alle anderen
Wartungsarbeiten müssen durch einen
Fachmann durchgeführt werden.
• Kinder sind zu überwachen, um
sicherzustellen, dass sie nicht mit dem
Gerät spielen.
• Beim Bohren durch die Wand darauf
achten, keine elektrischen Verbindungen
und/oder Leitungen zu beschädigen.
• Luftauslässe müssen stets nach außen
geführt werden.
• Der Hersteller übernimmt keine
Verantwortung für Schäden aufgrund
von unsachgemäßer Verwendung oder
falscher Einstellungen.
• Konstante und sachgemäße Pege und
Reinigung gewährleisten den
einwandfreien Betrieb und die
Leistungstüchtigkeit Ihrer Abzugshaube.
Säubern Sie regelmäßig alle
verschmutzten Flächen Ihrer
Abzugshaube, um zu verhindern, dass
sich eine Fettschicht darauf bildet. Sie
sollten den Filter regelmäßig entfernen
und reinigen oder ersetzen.
Bereiten Sie keine ambierten Gerichte
unter der Abzugshaube zu. Bei offenen
Flammen besteht Brandgefahr.
• Das Nichtbeachten der
Reinigungsvorschriften für die
Dunstabzugshaube sowie für das
Auswechseln und Reinigen der Filter
führt zu Brandgefahr.
• Die angesaugte Luft darf nicht in ein
Abluftrohr geleitet werden, in das die
Abluft von mit Gas oder anderen
Brennstoffen betriebenen Geräten
abgeleitet wird, sondern muss einen
separaten Abzug haben. Dabei sind alle
nationalen Vorschriften zur
Abluftableitung einzuhalten.
• Wird die Dunstabzugshaube zusammen
mit anderen Geräten betrieben, die mit
Gas oder anderen Brennstoffen
angetrieben werden, darf der negative
Druck im Raum einen Wert von 4Pa (4 x
10-5 bar) nicht überschreiten. Daher
muss für eine ausreichende Belüftung
des Raums gesorgt werden.
• Lassen Sie beim Frittieren keine Pfannen
unbeaufsichtigt, da das erhitzte Fett
Feuer fangen könnte.
• Stellen Sie vor dem Anfassen der
Lampen sicher, dass diese abgekühlt
sind.
• Benutzen Sie die Haube nicht ohne die
korrekt montierte Halogenlampe, da
sonst Stromschlaggefahr besteht.
• Die Abzugshaube ist keine Arbeitsplatte,
stellen Sie daher keine Gegenstände
darauf ab und belasten Sie sie nicht.
• Tragen Sie bei allen Installations- und
Wartungsarbeiten stets
Schutzhandschuhe.
• Dieses Gerät eignet sich nicht für den
Gebrauch im Freien.
ACHTUNG: Während des Betriebs des
Kochfelds können die erreichbaren
Teile der Dunstabzugshaube heiß werden.
AufstellungundAnschluss
Kontrollieren Sie das Gerät nach dem
Auspacken auf eventuelle Transportschäden.
Bei auftretenden Problemen kontaktieren
Sie bitte den autorisierten Kundendienst.
Um eventuellen Schäden vorzubeugen,
sollten Sie das Gerät erst unmittelbar vor
der Installation von der Polystyrolunterlage
nehmen.

DEUTSCH16
VorbereitungdesEinbaus
WARNUNG: Zum Transport und zur
Installation der Haube sind zwei oder
mehrere Personen erforderlich.
Der Mindestabstand zwischen dem
Kochfeld und dem unteren Teil der
Abzugshaube darf bei Gas-Kochfeldern
nicht unter 65 cm liegen, und bei Elektro-
Kochfeldern nicht unter 50 cm.
Überprüfen Sie vor der Installation auch die
im Handbuch des Kochfeldes angegebenen
Mindestabstände.
Schreiben die Installationsanweisungen des
Kochfelds einen größeren Abstand vor, ist
dieser natürlich zu beachten.
AnschlussandasStromnetz
Die Spannung auf dem Typenschild
des Gerätes muss der Spannung des
Stromnetzes entsprechen.
Diese Information nden Sie im Inneren der
Abzugshaube unter dem Fettlter.
Das Netzkabel (Typ H05 VV-F) darf
nur durch Fachpersonal ersetzt werden.
Wenden Sie sich an eine autorisierte
Kundendienststelle.
Der Stecker der Dunstabzugshaube (falls
vorhanden) muss an eine normgerechte und
gut zugängliche Steckdose angeschlossen
werden. Sollte das Gerät nicht mit Stecker
versehen, sondern direkt mit dem Stromnetz
verbunden und die Steckdose unzugänglich
sein, müssen Sie einen normgerechten
zweipoligen Schalter verwenden, der
eine totale Isolierung vom Stromnetz im
Falle von gemäß Klasse 3 auftretenden
Überspannungen gewährleistet und
normgerecht verdrahtet ist.
Gebrauch
Die Abzugshaube kann entweder für den
“Absaugbetrieb”, oder den “Umluftbetrieb”
installiert werden.
ModellmitAbsaugbetrieb(siehedas 
SymbolinderInstallationsanweisung)
Die Schwaden werden angesaugt und über
das am Dampfauslass der Abzugshaube
befestigte Abluftrohr (nicht mitgeliefert)
nach außen befördert.
Stellen Sie sicher, dass das Abluftrohr
korrekt mit dem Luftauslass verbunden ist,
indem Sie für eine geeignete Verbindung
sorgen.
Wichtig: Entfernen Sie die eventuell bereits
installierten Kohlelter.
ModellmitUmluftbetrieb(siehedas 
SymbolinderInstallationsanweisung)
Die Luft wird durch einen oder mehrere
Kohlelter angesaugt und geltert und
danach wieder in den Raum entlassen.
Wichtig: Sorgen Sie für ausreichende
Frischluftzufuhr zur Abzugshaube.
Wichtig: Hat die Abzugshaube keine
Kohlelter, sind diese zu bestellen und vor
dem Gebrauch zu montieren.
Die Abzugshaube ist fern von stark
verschmutzten Bereichen, Fenstern, Türen
und Wärmequellen zu installieren.
Im Lieferumfang der Dunstabzugshaube
sind sämtliche erforderlichen Materialien für
die Installation an den meisten Wänden/
Decken enthalten. Sie sollten aber
trotzdem einen qualizierten Techniker zu
Rate ziehen, um sicherzustellen, dass die
Materialien für die spezische Wand-/
Deckenausführung geeignet sind.
Heben Sie diese Anleitung zum späteren
Nachschlagen gut auf.

DEUTSCH17
Productdescription
1Bedienfeld 2Fettlter 3Beleuchtung
Bedienfeld
AZum Einschalten der Beleuchtung
drücken Sie die Taste
BEIN-/AUS-Schalter / Wahltaste für
Absauggeschwindigkeit (Leistung) 1.
CWahltaste für Absauggeschwindigkeit
(Leistung) 2.
DWahltaste für Absauggeschwindigkeit
(Leistung) 3.
32
1
AB C D
32
1
10 10 32
AB
ATaste für Beleuchtung
Die Taste für die Beleuchtung verfügt
über zwei Stellungen.
Zum Einschalten der Beleuchtung die
Taste nach rechts bewegen.
BWahltastefürAbsaugleistung.
Die Taste verfügt über verschiedene
Stellungen zur Wahl der Absaugleistung
in Abhängigkeit der von der Haube
zu bewältigenden Dampf- und
Rauchentwicklung.
Zur Erhöhung der Absaugleistung die Taste
nach rechts bewegen.

DEUTSCH18
ACHTUNG
- Verwenden Sie keine
Wasserdampfreinigungsgeräte.
- Schalten Sie das Gerät vom Stromnetz
ab.
WICHTIG: Verwenden Sie keine aggressiven
Reinigungs- oder Scheuermittel. Falls ein
solches Mittel doch mit dem Gerät in Kontakt
kommt, reinigen Sie es sofort mit einem
feuchten Tuch.
• Reinigen Sie die Flächen mit einem
feuchten Tuch. Entfernen Sie starke
Verschmutzungen mit Wasser und ein
paar Tropfen Geschirrspülmittel. Reiben
Sie mit einem trockenen Tuch nach.
WICHTIG: Vermeiden Sie den Gebrauch
von Scheuerschwämmen, Topfkratzern
und Metallschabern. Diese können die
Oberächen mit der Zeit beschädigen.
• Verwenden Sie zur Reinigung spezielle
Reinigungsmittel und beachten Sie die
Herstelleranweisungen.
WICHTIG: Reinigen Sie die Filter mindestens
einmal monatlich und entfernen Sie alle Öl-
und Fettrückstände.
ReinigungdesFettlters
Der Metall-Fettlter hat eine unbegrenzte
Lebensdauer und ist ein Mal im Monat
mit der Hand oder im Geschirrspüler bei
Niedrigtemperatur und im Schnellspülgang
zu reinigen. Bei der Reinigung des Fettlters
im Geschirrspüler wird sein Aussehen stumpf,
doch dies beeinträchtigt die Filterleistung
nicht.
WartungdesFettlters
1. Trennen Sie die Abzugshaube vom
Stromnetz.
2. Öffnen Sie das Absauggitter bzw.
entfernen Sie den selbst tragenden
Fettlter (im letzteren Fall reinigen Sie
den Fettlter bitte gleich im Anschluss).
3. Entfernen Sie die Haltevorrichtung des
Fettlters.
4. Entnehmen Sie den verschmutzten
Fettlter.
5. Nach der Reinigung des Fettlters für
die Montage alle Schritte des Ausbaus
in umgekehrter Reihenfolge ausführen
und sicherstellen, dass der Fettlter die
gesamte Absaugäche abdeckt.
WartungdesAktivkohlelters
(Nur für Abzugshauben mit Umluftbetrieb)
Der Aktivkohlelter kann weder gewaschen
noch
regeniert werden.
Er sollte alle 4 Monate ersetzt werden.
1. Trennen Sie die Abzugshaube vom
Stromnetz.
2. Öffnen Sie das Absauggitter bzw.
entfernen Sie den selbst tragenden
Fettlter.
3. Montieren Sie den Filter über dem
Schutzgitter des Absaugmotors so, dass
die Aussparungen am Filter auf die
Hakenstifte seitlich am Motorschutzgitter
ausgerichtet sind.
ReinigungundPege

DEUTSCH19
4. Drehen Sie den Aktivkohlelter
zum Verriegeln im Uhrzeigersinn
(Bajonettverschluss).
5. Stellen Sie sicher, dass der interne
Wahlschalter “Absaugung/Filter” auf
“Filter” steht.
6. Bauen Sie das Ansauggitter bzw. den
Fettlter wieder ein.
Gehen Sie zum Herausnehmen des
Aktivkohlelters in umgekehrter Reihenfolge
vor.
WartungderLampe
1. Trennen Sie die Abzugshaube vom
Stromnetz.
2. Öffnen Sie das Absauggitter bzw.
entfernen Sie den selbst tragenden
Fettlter.
3. Drehen Sie die defekte Glühbirne
heraus. Verwenden Sie ausschließlich
Glühlampen mit max. 40 W bzw.
Halogenlampen mit max. 28 W - Typ E14
4. Bauen Sie das Ansauggitter bzw. den
Fettlter wieder ein.
WICHTIG: Berühren Sie die Lampe auf
keinen Fall mit den Händen.
