IKEA LAGAN User manual

LAGAN EN
FR
ES

AA-2321673-2
2
ENGLISH
Warning! Before proceeding
with installation, read the safety
information in the User Manual.
Don’t use extension cable or
multiplug while you plug it to
electricity circuit.
FRANÇAIS
Avertissement! Veuillez lire
les consignes de sécurité que
contient la Guide d’utilisation
avant d’installer l’appareil.
N’utilisez pas de rallonge ou
de multiprise lorsque vous
le branchez sur un circuit
électrique.
ESPAÑOL
Advertencia! Antes de realizar
la instalación, lea la información
de seguridad del Manual del
usuario.
No utilice un cable de extensión
o multitoma cuando lo conecte
al circuito eléctrico.

3

AA-2321673-2
4
A x2 B x1
37’’
3’’
135 °
22
42
32

5
ENGLISH
Turn two front feet clockwise
or anti-clockwise to adjust the
height of the appliance for
levelling
Tilt the appliance for 1/4‘’ (6mm
from front to back to ensure
door close and seal properly).
FRANÇAIS
Pour régler la hauteur et la mise
de niveau, tournez les deux
pieds avant dans le sens horaire
ou antihoraire.
Inclinez l’appareil de 1/4 pouce
(6 mm d’avant en arrière pour
vous assurer que la porte se
ferme et se scelle correctement).
ESPAÑOL
Gire las dos patas delanteras
en sentido de las manecillas del
reloj o en sentido contrario para
ajustar la altura de nivelación
del refrigerador.
Incline el refrigerador 6 mm
(1/4’’ de adelante hacia atrás
para asegurar que la puerta se
cierre y selle correctamente).
ENGLISH
Make sure that the appliance
stands stable and level.
FRANÇAIS
Assurez-vous que l’appareil soit
stable et nivelé.
ESPAÑOL
Asegúrese de que el refrigerador
quede estable y nivelado.
2x

AA-2321673-2
6
ENGLISH

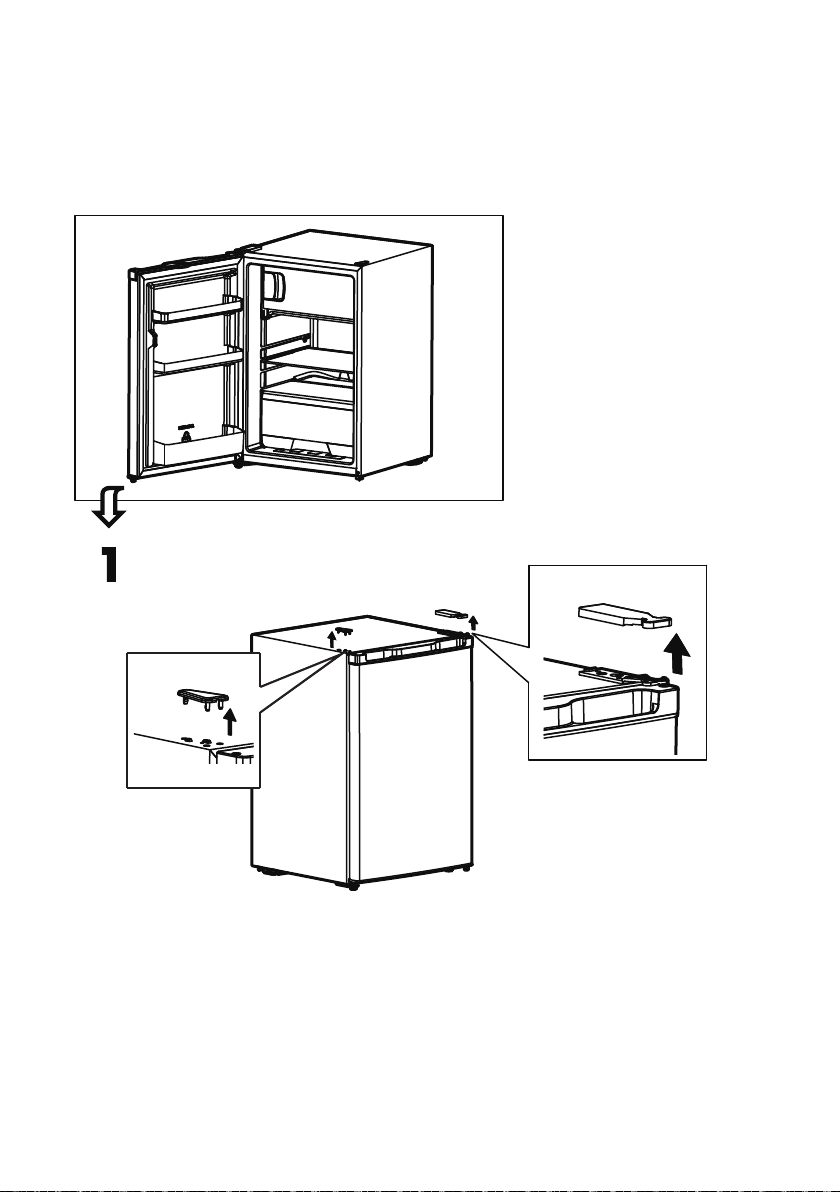

If needed, the door can be
reversed to open from the right
side.
Remove all items from the
appliance before reversing the
door.
FRANÇAIS
Le cas échéant, la porte peut
s’inverser pour s’ouvrir du côté
droit.
Retirez tous les éléments de
l’appareil avant d’inverser la
porte.
ESPAÑOL
Si es necesario, puede cambiar
de lado la puerta para abrirla del
lado derecho.
Retire todos los elementos del
refrigerador antes de cambiar
de lado la puerta.
ENGLISH
1. Remove the upper hinge
cover on the right side
2. Remove the upper hinge hole
cover on the left side.
3. Prepare to switch these
covers to the other side.
FRANÇAIS
1. Retirez la protection de la
charnière supérieure du côté
du côté droit.
2. Retirez le bouchon
d’obturation de la charnière
supérieure du côté gauche.
3. Préparez-vous à passer ces
protections de l’autre côté.
ESPAÑOL
1. Retire la cubierta de la bisagra
superior en el lado derecho
2. Retire la tapa del oricio
superior de la bisagra en el
lado izquierdo.
3. Prepárese para cambiar estas
cubiertas para el otro lado.

7
ENGLISH
Loosen three hinge screws, and
remove the upper hinge.
FRANÇAIS
Desserrez trois vis de la
charnière, et retirez la charnière
supérieure.
ESPAÑOL
Aoje los tres tornillos de
la bisagra y retire la bisagra
superior.

AA-2321673-2
8
ENGLISH
1. Please wear protective gloves
before operation.
2. Lift the door o the bottom
hinge pin, then remove the
door.
3. Carefully place the door on
the padded surface to avoid
damage.
FRANÇAIS
1. Veuillez porter des gants
de protection avant toute
opération.
2. Soulevez la porte de l’axe de
la charnière inférieure, puis
retirez la porte.
3. Placez délicatement la porte
sur la surface rembourrée
pour éviter de l’endommager.
ESPAÑOL
1. Por favor, use guantes de
protección antes de realizar la
operación.
2. Levante la puerta del pasador
de la bisagra inferior y luego
retire la puerta.
3. Coloque con cuidado la
puerta en una supercie
acolchada para evitar que se
dañe.

9
ENGLISH
1. Remove all items from the
appliance.
2. Carefully lay down the
appliance on the padded
surface to avoid damage.
FRANÇAIS
1. Retirez tous les éléments de
l’appareil.
2. Posez délicatement l’appareil
sur la surface rembourrée
pour éviter de l’endommager.
ESPAÑOL
1. Retire todos los elementos del
refrigerador.
2. Coloque con cuidado el
refrigerador en una supercie
acolchada para evitar que se
dañe.

AA-2321673-2
10
ENGLISH
1. Loosen three hinge screws
and remove the bottom
hinge.
2. Prepare to swtich this hinge
to the other side.
FRANÇAIS
1. Desserrez les trois vis de
la charnière et retirez la
charnière inférieure.
2. Préparez-vous à basculer
cette charnière de l’autre côté.
ESPAÑOL
1. Aoje los tres tornillos de
la bisagra y retire la bisagra
inferior.
2. Prepárese para cambiar esta
bisagra para el otro lado.

11
ENGLISH
1. Turn the left front foot anti-
clockwise until it is totally
removed from appliance.
2. Prepare to switch this foot to
the other side.
FRANÇAIS
1. Tournez le pied avant gauche
dans le sens inverse des
aiguilles d’une montre jusqu’à
ce qu’il soit complètement
retiré de l’appareil.
2. Préparez-vous à passer ce
pied de l’autre côté.
ESPAÑOL
1. Gire la pata delantera
izquierda en sentido
contrario a las manecillas
del reloj hasta que la haya
retirado completamente del
refrigerador.
2. Prepárese para cambiar esta
pata para el otro lado.

AA-2321673-2
12
ENGLISH
1. Loosen two screwson the
left side.
2. Prepare to switch these
screws to the other side.
FRANÇAIS
1. Desserrez les deux vis sur le
côté gauche.
2. Préparez-vous à passer ces vis
de l’autre côté.
ESPAÑOL
1. Aoje dos tornillos en el lado
izquierdo.
2. Prepárese para cambiar estos
tornillos para el otro lado.

13
ENGLISH
1. Fix the screws (removedfrom
step 6) to the right front side
of the appliance.
FRANÇAIS
1. Fixez les vis (retirées à
l’étape 6) sur le côté avant
droit de l’appareil.
ESPAÑOL
1. Fije los tornillos (que retiró en
el paso 6) en la parte frontal
derecha del refrigerador.

AA-2321673-2
14
ENGLISH
1. Fix the foot (removedfrom
step 5) to the right front side
of the appliance.
FRANÇAIS
1. Fixez le pied (retiré à l’étape 5)
sur le côté avant droit de
l’appareil.
ESPAÑOL
1. Fije el pie (que retiró en el
paso 5) en la parte delantera
derecha del refrigerador.

15
ENGLISH
1. Fix the bottom hinge with
three screws (removedfrom
step 4) to the left front side of
the appliance.
FRANÇAIS
1. Fixez la charnière inférieure
avec trois vis (retirées à
l’étape 4) sur le côté avant
gauche de l’appareil.
ESPAÑOL
1. Fije la bisagra inferior con los
tres tornillos (que retiró en
el paso 4) en la parte frontal
izquierda del refrigerador.

AA-2321673-2
16
ENGLISH
1. on the bottom of the door,
loosen screw and remove
the door stop.
FRANÇAIS
1. Sur le bas de la porte,
desserrez une vis et retirez la
butée de porte.
ESPAÑOL
1. En la parte inferior de la
puerta, aoje el tornillo y
retire el tope de la puerta.

17
ENGLISH
1. Switch the door stop to the
other side and x it with
screw. Make sure the door
stop is horizontal.
FRANÇAIS
1. Faites passer la butée de
porte de l’autre côté et xez-
la avec une vis. Assurez-vous
que la butée de porte est à
l’horizontale.
ESPAÑOL
1. Cambie el tope de la puerta
al otro lado y fíjelo con un
tornillo. Asegúrese de que
el tope de la puerta esté en
posición horizontal.

AA-2321673-2
18
ENGLISH
1. Please wear protective gloves
before operation.
2. Lift the door o the bottom
hinge pin, then remove the
door.
3. Carefully place the door on
the padded surface to avoid
damage.
FRANÇAIS
1. Veuillez porter des gants
de protection avant toute
opération.
2. Soulevez la porte de l’axe de
la charnière inférieure, puis
retirez la porte.
3. Placez délicatement la porte
sur la surface rembourrée
pour éviter de l’endommager.
ESPAÑOL
1. Por favor, use guantes de
protección antes de realizar la
operación.
2. Levante la puerta del pasador
de la bisagra inferior y luego
retire la puerta.
3. Coloque con cuidado la
puerta en una supercie
acolchada para evitar que se
dañe.

19
1 2
3 4
ENGLISH
1. Remove the pin from upper
hinge, then ix the pin in the
opposite hole of the hinge.
FRANÇAIS
1. Retirez l’axe de la charnière
supérieure, puis xez la
goupille à l’opposé de la
charnière.
ESPAÑOL
1. Retire el pasador de la
bisagra superior, luego je el
pasador en el lado opuesto
de la bisagra.

AA-2321673-2
20
ENGLISH
1. Install the door by placing it
onto the botom hinge on the
left side.
FRANÇAIS
1. Installez la porte en la
plaçant sur la charnière
inférieure du côté gauche.
ESPAÑOL
1. Instale la puerta colocándola
en la bisagra inferior del
lado izquierdo.
