IKH XK6262 User manual

XK6262
AUTOTALLI
Käyttöohje
Alkuperäisten käyttöohjeiden käännös
HUOMIO!
Lue käyttöohje huolellisesti ennen kasauksen aloittamista ja noudata kaikkia annettuja ohjeita ja varoituksia.
TEKNISET TIEDOT JA OMINAISUUDET
‐Mitat 3x6m, harjakorkeus 2,8m
‐Oviaukon leveys 2,0m, korkeus 2,0m
‐Runko pulverimaalattua metalliputkea, ∅38x1,1mm/42x1,2mm
‐Pressun materiaali PVC n. 450g/m2, UV-suojattu, pakkasenkestävyys n. -30°C
‐Oviaukon avausmekanismi vetoketjulla
‐Ihanteellinen myös rakennusmateriaalien säilytykseen, markkinatapahtumiin, puutarhajuhliin yms.

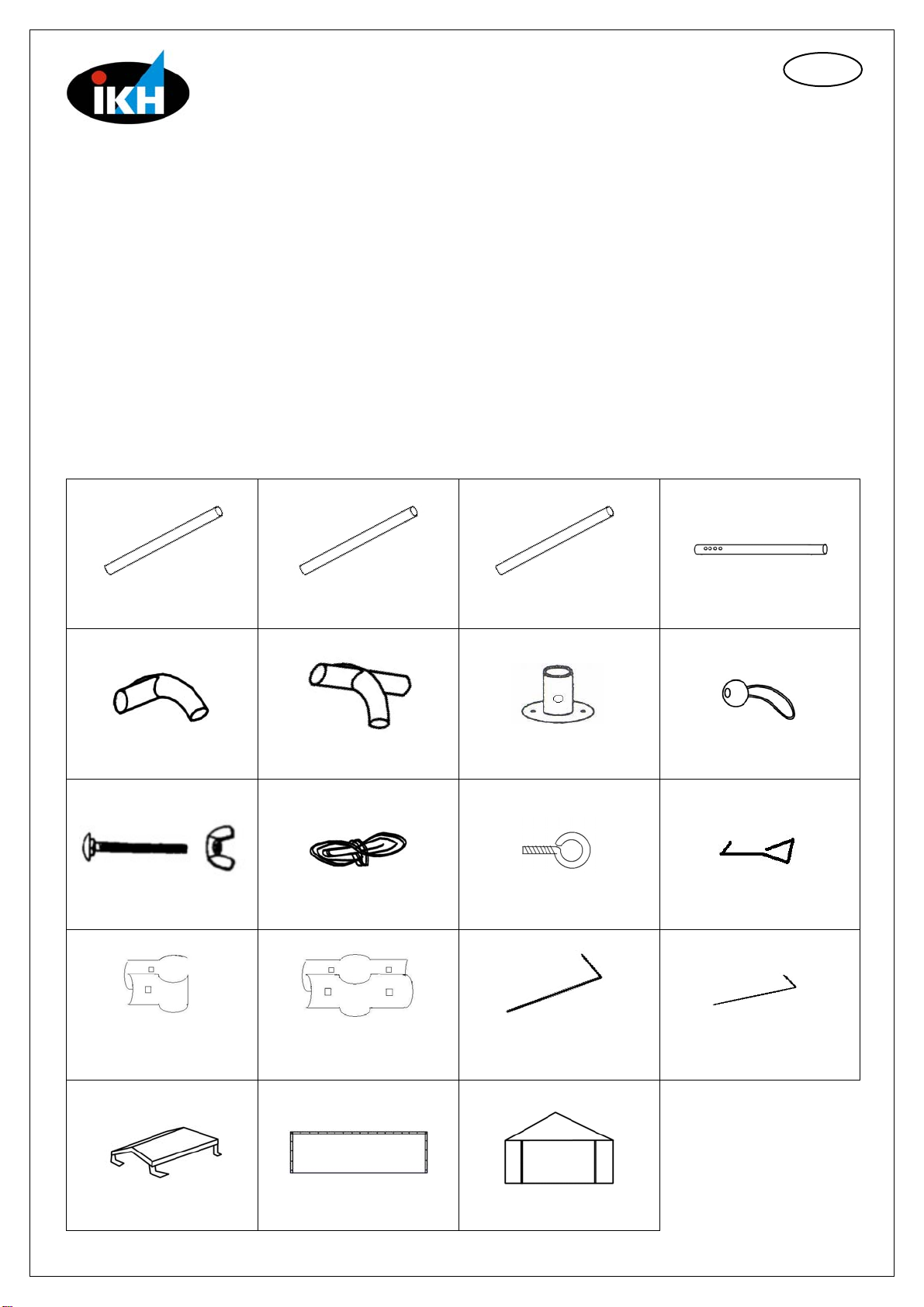

OSAT
8kpl kattoputket 9kpl vaakaputket 6kpl alajuoksuputket 8kpl pystyputket
6kpl päätyliitoskappaleet 6kpl väliliitoskappaleet 8kpl putkijalat 64kpl pressun kiinnikkeet
54kpl liitosruuvit/mutterit 4kpl ankkurointinarut 8kpl sormiruuvit 8kpl koukut
4kpl 3-suuntaiset
päätykiinnikeparit
4kpl 4-suuntaiset
välikiinnikeparit
8kpl ankkurointijalat
naruille
16kpl ankkurointijalat
rungolle
1kpl kattopressu 2kpl sivupressut 2kpl päätypressut
FI

KASAUSOHJEET
ANKKUROINTIOHJEET
TURVAOHJEET
‐Lue kasausohje huolellisesti ennen kasauksen aloittamista.
‐Pakkaus sisältää katto-, sivu- ja päätypressut sekä kaikki kiinnitystarvikkeet.
‐Putkien pinta on suojattu öljyllä ruostumisen estämiseksi. Poista öljy huolellisesti ennen autotallin kokoamista,
jotta pressut pysyisivät puhtaina.
‐Tämä autotalli on tarkoitettu väliaikaiseksi suojaksi eikä sitä saa käyttää äärimmäisissä sääolosuhteissa.
‐Valitse autotallille sopiva sijoituspaikka huolellisesti; älä koskaan sijoita autotallia puutarhan kastelujärjestelmien
tai vesi-, kaasu- tai sähköjohtolinjojen päälle. Talli on suositeltavaa sijoittaa tuulelta suojaisaan paikkaan.
‐Käsittele autotallin osia varoen etteivät ne vaurioidu.
Aseta liitoskappaleet
oikeille paikoille maa-
han kuvan mukaisesti.
Aseta putket liitoskap-
paleiden väleihin.
Huom: Kuva ylhäältä-
päin.
Asenna pystyputket ja
alajuoksuputket toiselle
puolelle ja kiinnitä ne
toisiinsa kiinnikepareilla.
Sovita sitten kattopressu
paikoilleen.
Asenna toisen puolen
pystyputket ja alajuok-
suputket ja kiinnitä ne
toisiinsa kiinnikepareil-
la. Aseta sitten putkija-
lat paikoilleen molem-
min puolin.
Asenna putket ja liitos-
kappaleet toisiinsa ku-
van mukaisesti ja kiinni-
tä ruuveilla/muttereilla.
Huom: Kuva sivulta.
Sovita sivu- ja päätypres-
sut paikoilleen ja sido
lopuksi ankkurointinarut.
Tärkeää: Ankkuroi auto-
talli äärimmäisen tuke-
vasti maahan varmis-
taaksesi sen paikoillaan
pysymisen vaihtelevissa
sääolosuhteissa.
Varmista kattopressun
kiinnitys pressukiinnik-
keillä.
Kiinnitä pystyputket ja putki-
jalat ruuveilla ja muttereilla.
Varmista putkijalkojen kiin-
nitys maahan ankkurointi-
jalkojen avulla.
Sido ankkurointinarut
sivuille.

‐Älä pakota tai väännä putkikehikkoa/runkoa väkisin, sillä se saattaa vaurioitua.
‐Älä säilytä mitään autotallin katolla tai seinillä äläkä aseta tikapuita yms. autotallia vasten, sillä pressu saattaa
revetä. Kattoon tai seiniin ei saa kohdistaa minkäänlaista painetta tai iskuja autotallin sisä- tai ulkopuolelta (esim.
lunta ei saa poistaa iskemällä kattopressua sisältäpäin haravanvarrella tai muulla terävällä esineellä).
‐Autotalli on ankkuroitava äärimmäisen huolellisesti käyttäen tallin mukana toimitettuja tarvikkeita sekä
mahdollisesti myös muita kiinnitys-/painotarvikkeita, jotta talli pysyy tukevasti paikoillaan vaihtelevissa
sääolosuhteissa.
‐Takuu ei korvaa poistamattomasta lumikuormasta, huolimattomasta ankkuroinnista, riittämättömästä
kiinnityksestä, väärästä kasauksesta tai muusta käyttövirheestä aiheutuneita henkilö- tai omaisuusva-
hinkoja.
‐Huom! Käyttöohjeen piirrokset ovat ainoastaan viitteellisiä.

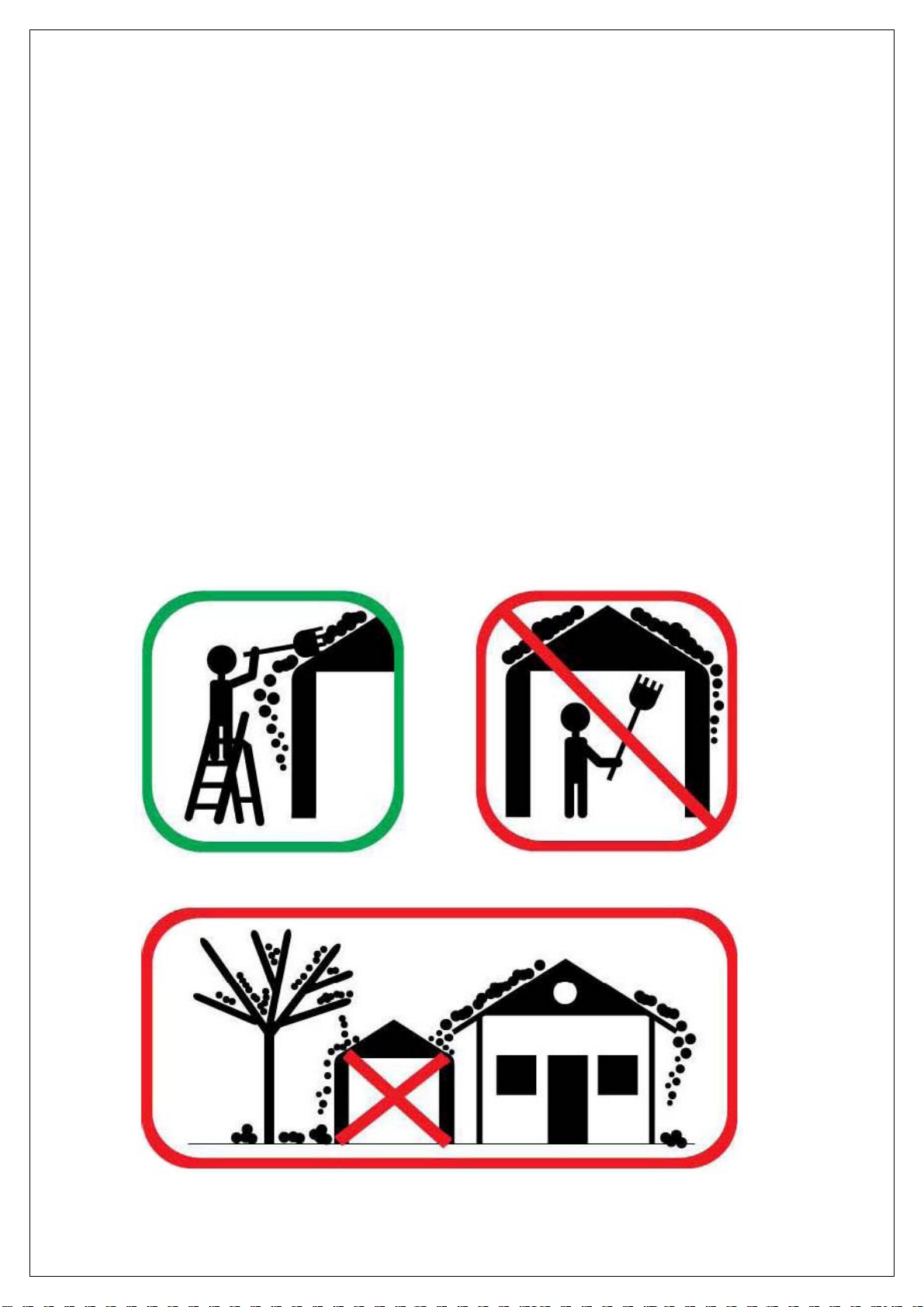

ERIKOISTURVAOHJEET TALVEKSI
‐Älä anna lumen tai jään kasaantua autotallin katolle, sillä autotalli saattaa romahtaa.
‐Älä poista lumi- tai jääkinoksia katolta autotallin sisäpuolelta käsin, sillä se saattaa romahtaa. Varmista aina en-
nen kuin aloitat lumen tai jään poistamisen, ettei autotallin sisällä ole ketään.
‐Älä sijoita autotallia puiden tai harjakattojen läheisyyteen, sillä lumi tai jää saattaa liukua autotallin päälle ja ro-
mahduttaa sen.
‐Mikäli lumi- tai jääkinokset poistetaan epätasaisesti, saattaa autotalli joutua epätasapainoon liikapainon alla ja
sen seurauksena romahtaa.
‐Autotallin romahtaminen saattaa aiheuttaa omaisuusvahinkoja, henkilövahinkoja ja jopa kuoleman.
‐Älä sijoita autotallia pehmeälle maaperälle tai viettävään maahan, joka on tulvalle altis. Huomioi sulavan lumen
aiheuttamat vaaratekijät (tulviminen, maan pehmeneminen jne.).
ISOJOEN KONEHALLI OY - Keskustie 26 - 61850 Kauhajoki As - Finland - Tel. +358 - 20 1323 232 - Fax +358 - 20 1323 388 - www.ikh.fi
KYLLÄ EI
EI

XK6262
CARPORT
Instruction manual
Original manual
NOTE!
Read the instruction manual carefully before assembly and follow all given instructions and warnings.
TECHNICAL DATA AND FEATURES
‐Dimensions 3x6m, rooftop height 2,8m
‐Doorway width 2,0m, height 2,0m
‐Frame of powder coated metal tube, ∅38x1,1mm/42x1,2mm
‐Tarpaulin material PVC approx. 450g/m2, UV protected, frost resistance approx. -30°C
‐Door opening with zipper
‐Ideal also for storing construction materials and for all kinds of outdoor events, garden parties etc.
PARTS
8pcs roof tubes 9pcs horizontal tubes 6pcs bottom tubes 8pcs vertical tubes
6pcs end connection
pieces
6pcs middle connection
pieces
8pcs foot pieces 64pcs tarpaulin fasteners
54pcs screws/nuts 4pcs anchoring ropes 8pcs finger screws 8pcs hooks
4pcs 3-way end
fastener pairs
4pcs 4-way middle
fastener pairs
8pcs anchoring pegs
for ropes
16pcs anchoring pegs
for frame
1pc roof tarpaulin 2pcs side tarpaulins 2pcs end tarpaulins
G
B

ASSEMBLY INSTRUCTIONS
ANCHORING INSTRUCTIONS
SAFETY INSTRUCTIONS
‐Read the assembly instructions carefully before you start assembling the carport.
‐The package contains side, end and roof tarpaulins as well as all mounting hardware.
‐In order to avoid rust, the surface of the tubes is covered with oil. Carefully remove the oil before setting up the
carport in order to keep the tarpaulins clean.
‐This carport is meant as a temporary shelter and must not be used in extreme weather conditions.
‐Carefully select a suitable location for the carport; never set up the carport on garden sprinkler systems or water,
gas or electrical lines. The carport is recommended to locate in a spot sheltered from the wind.
‐Handle all parts carefully in order to avoid damaging them.
Put the connection
pieces in right places
on the ground accord-
ing to the picture.
Put the tubes between
the connection pieces.
Note: Top view.
Install the vertical tubes
and bottom tubes to one
side and fasten them
together with fastener
pairs. Then put the roof
tarpaulin on.
Install the vertical
tubes and bottom
tubes to the other side
and fasten them to-
gether with fastener
pairs. Then put the foot
pieces on to both
sides.
Join the tubes and con-
nection pieces together
according to the picture
and fasten with
screws/nuts.
Note: Side view.
Put the side and end tar-
paulins on and tie the
anchoring ropes.
Important: Anchor the
carport extremely se-
curely to the ground to
make sure the carport
will stay in place in vari-
ous weather conditions.
Secure the roof tarpaulin
in place with tarpaulin
fasteners.
Fasten the vertical tubes
and foot pieces with
screws and nuts.
Secure the foot pieces to
the ground with anchoring
pegs.
Tie the anchoring ropes
to the sides.

‐Do not force the tubes/frame as it may be damaged.
‐Do not store anything on the carport roof or on the walls, and never place ladders or similar against the carport,
otherwise the tarpaulin may be torn. The roof and walls must be protected against any pressure, hits and impacts
from both inside and outside (e.g. never remove snow by hitting the roof tarpaulin from the inside with a rake
shaft or other sharp object).
‐The carport must be anchored extremely carefully using supplied mounting hardware and possibly some
other additional fasteners/weights in order to make sure that the carport will stay firmly in place in vari-
ous weather conditions.
‐The warranty does not cover personal injuries or property damages caused by negligence to remove
snow, careless anchoring, insufficient fastening, incorrect assembly or any other misuse.
‐Note! Drawings in this manual are merely allusive.
SPECIFIC SAFETY INSTRUCTIONS FOR WINTER
‐Do not let snow or ice accumulate on the carport roof, the carport may collapse.
‐Do not remove snow or ice accumulation from the roof while inside the carport, it may collapse. Before starting to
remove snow or ice, always make sure no persons are inside the carport.
‐Do not place the carport adjacent to trees or a sloped roof. Snow or ice may slide onto the carport and cause it to
collapse.
‐Uneven removal of snow or ice accumulation can cause the carport to become unbalanced under excess weight
and cause it to collapse.
‐Collapse of the carport may cause property damages, personal injuries and even death.
‐Do not place the carport on soft ground or ground that is prone to flooding. Take into account different risks
caused by the melting snow (flooding, softening of the ground etc.).
ISOJOEN KONEHALLI OY - Keskustie 26 - 61850 Kauhajoki As - Finland - Tel. +358 - 20 1323 232 - Fax +358 - 20 1323 388 - www.ikh.fi
YES NO
NO
