Whispbar K412W User manual

K412W
Fitting Kit
EN Fitting Instructions for Basic Carrier
DMontageanleitung für Basisträgersystem
ES Instrucciones de montaje para el sistema de transporte.
FInstructions de montage pour Basic Carrier
NO Monteringsanvisning for takstativ
PT Instruções de Montagem para sistema de transporte.
RU Установочные Инструкции для Поперечных Балок

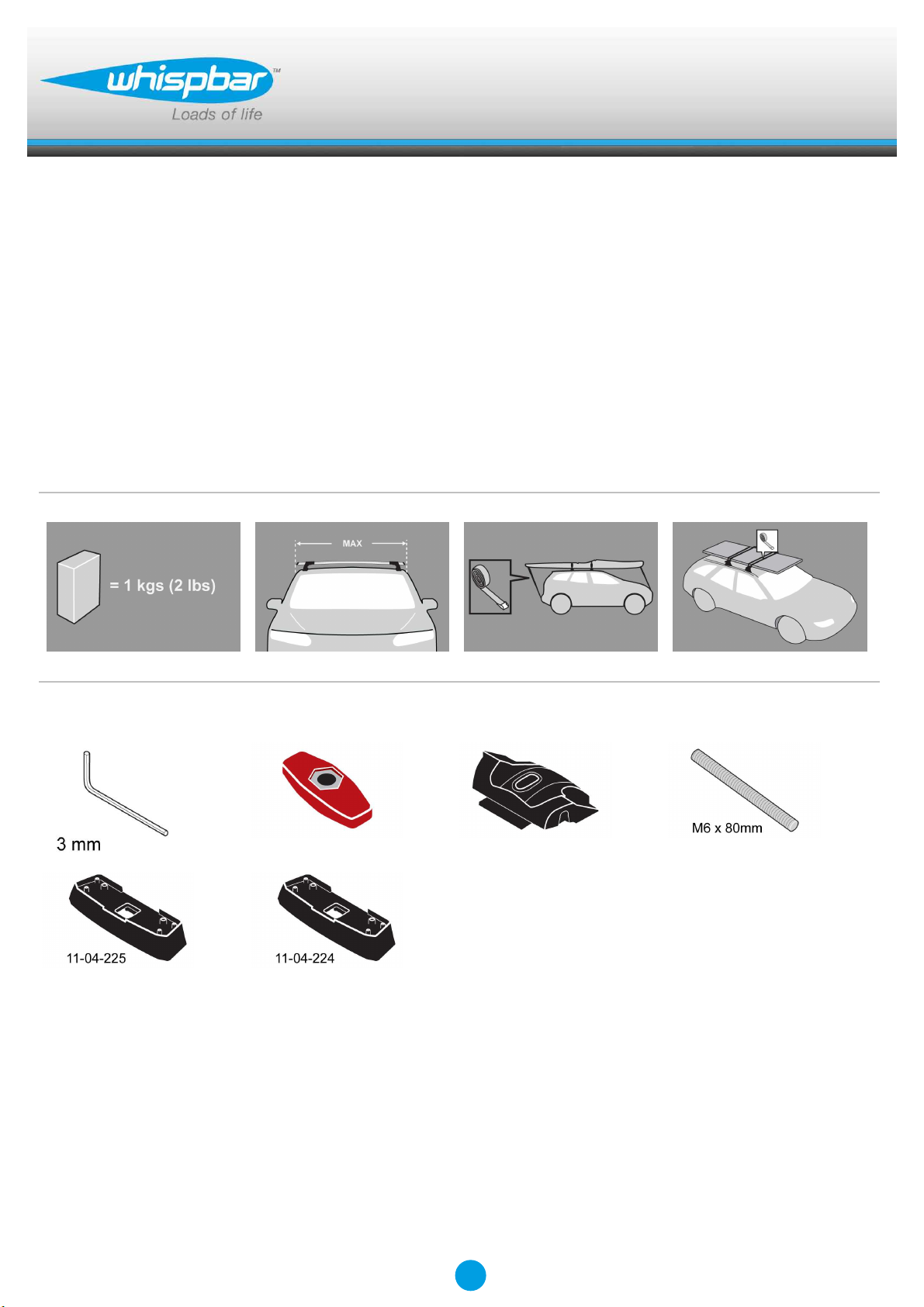

x 1 x 4 x 4 x 4
x 2 x 2
Revision No: 6C 1

Fitting Kit K412W
MAX kgs (lbs)
W/P WHD
Citroen
C4 , 3dr Hatch 04-+ EU 75 kgs (165 lbs) 75 kgs (165 lbs)
C4 , 5dr Hatch 04-10 AU 75 kgs (165 lbs) 75 kgs (165 lbs)
C4 , 5dr Hatch 04-10 EU 75 kgs (165 lbs) 75 kgs (165 lbs)
C4 , 5dr Hatch 04-10 NZ 75 kgs (165 lbs) 75 kgs (165 lbs)
C4 , 5dr Hatch 05-10 ZA 75 kgs (165 lbs) 75 kgs (165 lbs)
C4 Picasso, 5dr MPV 07-+ EU 75 kgs (165 lbs) 75 kgs (165 lbs)
C4 Picasso, 5dr MPV 07-+ ZA 75 kgs (165 lbs) 75 kgs (165 lbs)
C4 Grand Picasso, 5dr MPV 07-+ ZA 75 kgs (165 lbs) 75 kgs (165 lbs)
2

Fitting Kit EN
K412W
First Time Installation
●Remove parts from inside the package and
check. Contact your dealer if any parts are
missing or damaged.
●This kit fits type A, B, C and D.
●These instructions show type A crossbar
fitted. They also apply to type B, C and D.
●Use keys to remove covers.
3

Fitting Kit EN
K412W

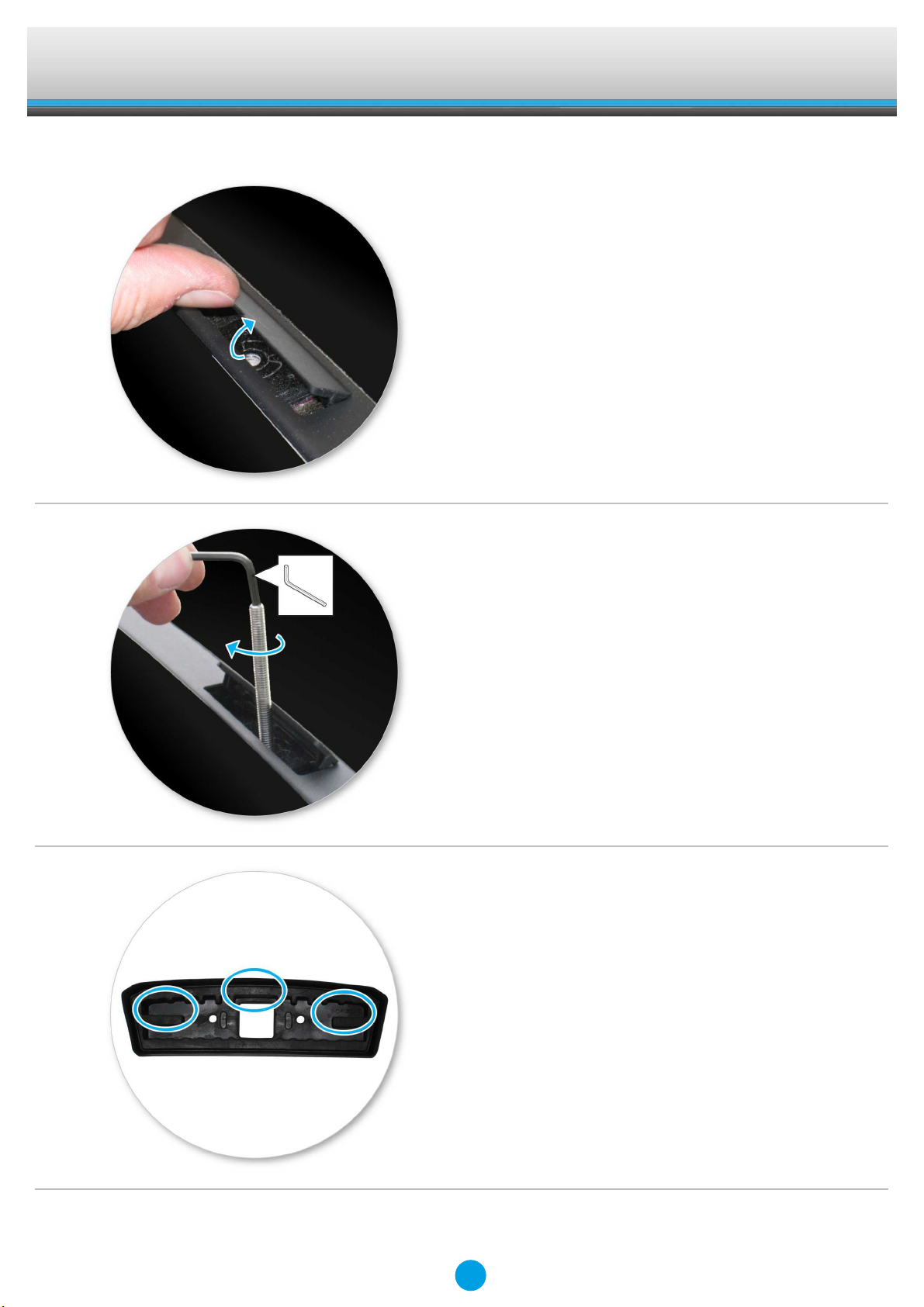

●Use hex screwdriver to reverse adjusting
screw 10 turns.
●Press adjusting screw and pull crossbar
legs out. Refer to the crossbar instructions
for crossbar adjustment.
●Ensure each end of the crossbar is
adjusted equally.

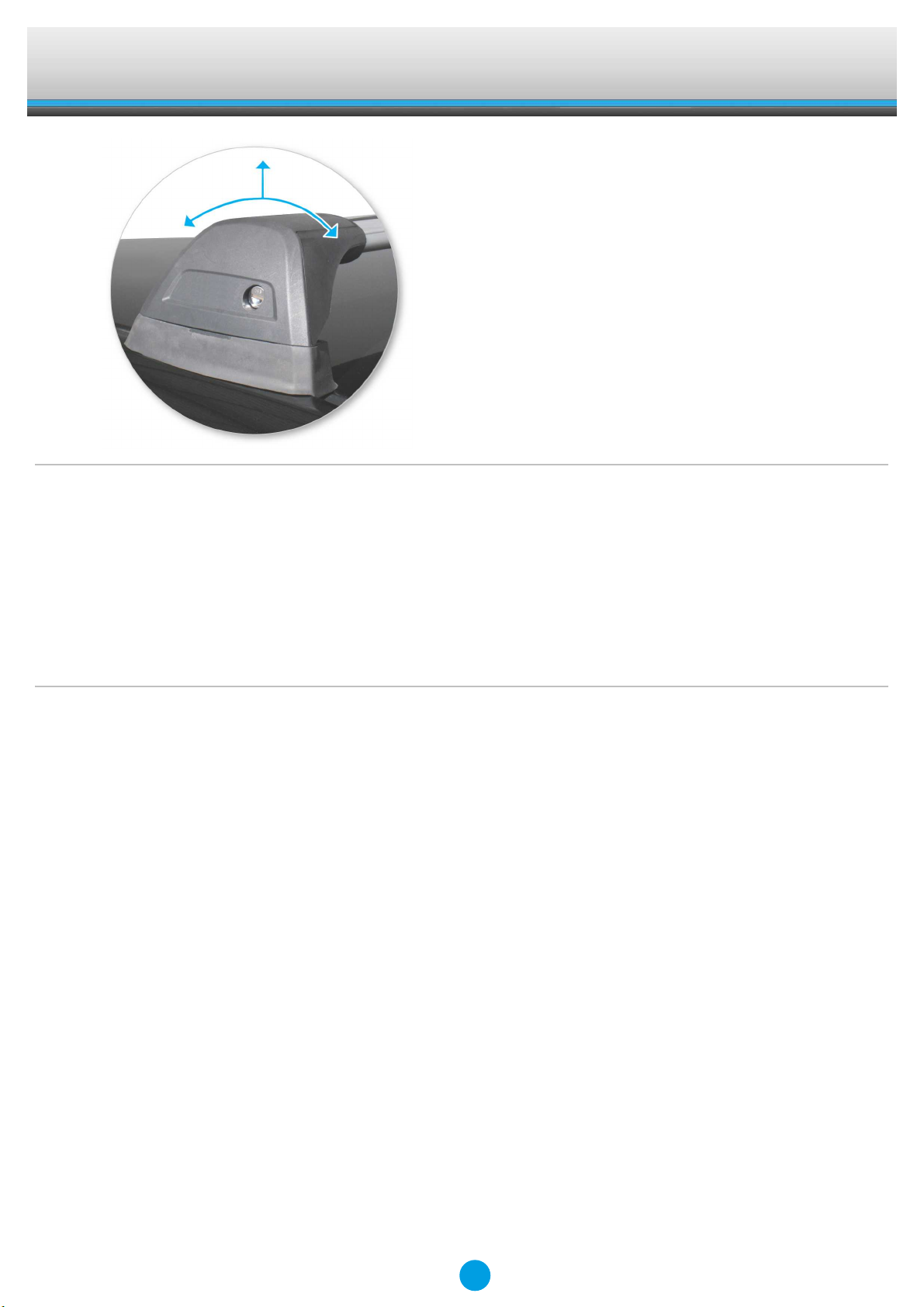

●Adjust crossbar in or out to suit vehicle.
Refer to the crossbar instructions for
crossbar adjustment.
●Attaches to factory-fitted mounting points
●Please check the rear of this manual for
information relating specifically to your
vehicle.
4

Fitting Kit EN
K412W
●Tighten adjusting screw to 5 Nm (3.7 ft lb).
●Remove plastic clamp block by gripping bar
leg with fingers and push firmly with
thumbs until clamp block drops out behind
leg.
●Select plastic internal block (from fitting kit)
and insert into foot.
●Repeat for all legs.
5

Fitting Kit EN
K412W
Fitment
●Open or remove fixed-point covers.
●Select grubscrews and screw into the
vehicle's fixed points.
●Do not over tighten.
●Repeat for all four positions.
●Refer to the underside of the pad for the
part number.
6

Fitting Kit EN
K412W

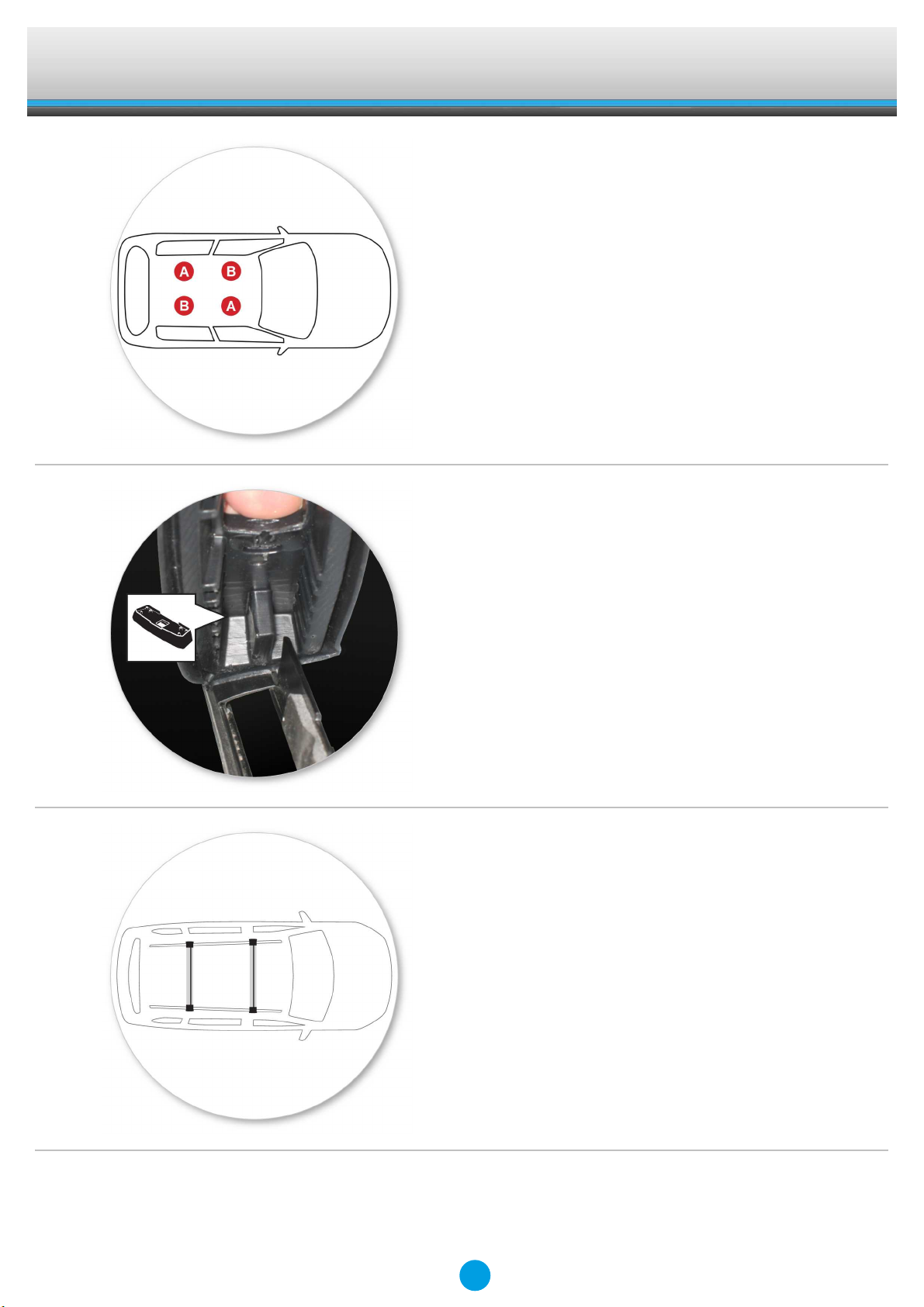

●Letters refer to the pad part numbers and
position.
●Pad Part Number:
A = 11-04-224
B = 11-04-225
●Ensure the fixed-point covers sit vertically
in the recess in the pads.
●NOTE: Citroen C4 Picasso only
●This product has two different bar
lengths.The longer bar should be used on
the front of the vehicle and the shorter bar
used on the rear.
7

Fitting Kit EN
K412W
●Place crossbars on pads ensuring the pads
fit into the holes underneath the foot and
the grubscrew pass through the hole in the
foot.
●Repeat for all four positions.

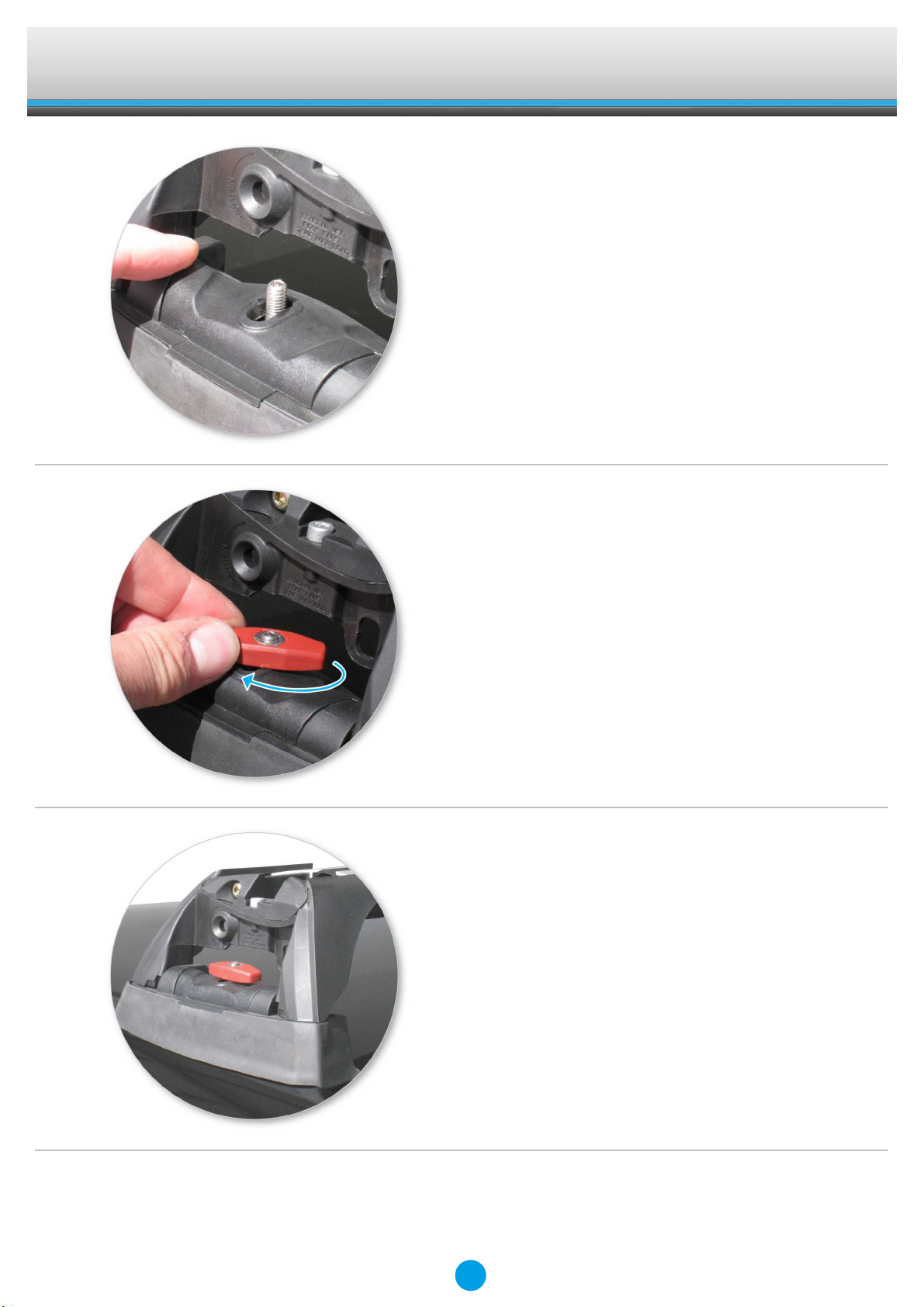

●Tighten the red plastic knob. The side with
the nut showing should be facing up.
●Ensure the red plastic knob is in the
position shown when fully tightened.
●Repeat for all legs.
8

Fitting Kit EN
K412W
●Check crossbar is securely attached to the
vehicle.
●Use keys to fit and lock covers
CAUTION: Recheck all fasteners immediately after
a load is applied to the crossbars.
Regularly check screws are tight.
9

Fitting Kit EN
K412W
Maintenance
●Clean the car roof and surfaces of the
product that will be in contact with the car
roof.
●Follow the fitting instructions for fitting the
product to your vehicle. Make sure all steps
are carried out in order.
●Set crossbars a minimum distance of
700mm (27 1/2") apart where no other
distance is specified in the fitting
instructions. This is especially important
when carrying long loads.
●Check unit is securely attached whenever
you refit it to the vehicle. If the unit feels
loose, refer to the fitting instructions and
readjust.
●Some glass/panoramic roofs and radio
antennae may not be able to be used when
the product is fitted.
●Do not modify this product.
●Refer to the maximum permitted load
capacity specified in the fitting instructions.
Do not exceed the vehicle manufacturers
roof load rating if it is lower than the
maximum load capacity specified in the
fitting instructions.
●Loads should not overhang the sides of the
product and be evenly distributed with the
lowest possible centre of gravity.
●Long loads should be secured with non-
elastic straps to the front and rear of the
vehicle.
●Objects with pointed ends (e.g. ski poles)
should be carried with the pointed ends to
the rear of the vehicle.
●Remove all loose or removable objects
from the load prior to loading.
●Make sure all loads are securely fastened
with non-elastic straps. Check regularly
during longer journeys.
●A loaded roof rack system can alter the
performance of your vehicle. Be especially
aware of the effects of side winds,
changing of direction, and braking
performance. Avoid rapid acceleration and
deceleration. Drive carefully.
●Note that the total height of the vehicle
increases when upright loads are carried.
●Products should be locked during transport
if they have locks fitted.
10

Fitting Kit EN
K412W
●Check and replace worn out or defective
parts.
●Keep the product clean and maintained.
●Never drive into a car wash with the roof
rack system fitted.
●Lubricate locks and adjusting screws at
regular intervals.
●Remove the products from the vehicle
when not in use. Make sure all loose parts
are stored safely.
●Yakima Products, Inc.
15025 SW Koll Pkwy.
Beaverton, OR 97006-6056
USA
www.whispbar.com
www.whispbar.ca
www.whispbar.eu
www.whispbar.co.uk
www.whispbar.co.za
11

Fitting Kit D
K412W
Erstinstallation
●Komponenten aus der Verpackung
nehmen und überprüfen. Setzen Sie sich
mit Ihrem Händler in Verbindung, sollten
Teile fehlen oder beschädigt sein!
●Dieses Kit ist für die Typen A, B, C und D.
●Dargestellt ist der Querträger des Typs A.
Die Anweisungen gelten aber auch für die
Typen B, C und D!
●Abdeckungen mit Schlüsseln abnehmen.
12

Fitting Kit D
K412W
●Innensechskantschlüssel benutzen und
Stellschraube mit 10 Umdrehungen lösen.
●Befestigungsschraube eindrücken und
Querträgerschenkel ausziehen. Siehe
Anweisungen für das Einstellen der
Querträger!
●Sicherstellen, dass beide Enden der
Querträger gleich lang eingestellt sind
(Maß 'x', s. Abb.).
●Querträger auf erforderliche Breite
einstellen. Siehe dazu Montageanleitung
für die Querträger.
●Zur Montage an werksseitig vorgesehenen
Montagepunkten
●Im hinteren Teil dieser
Bedienungsanleitung finden Sie
Informationen speziell für Ihr Fahrzeug.
13

Fitting Kit D
K412W
●Stellschraube mit 5 Nm / 3.7 ft lb anziehen.
●Klemmblock nach hinten drücken und so
entfernen.
●Innenblock aus dem Montage-Kit in den
Fuß einsetzen.
●Montage bei allen Beinen wiederholen.
14

Fitting Kit D
K412W
Befestigung
●Abdeckungen der Befestigungspunkte am
Fahrzeug entfernen.
●Vier Gewindestifte in das Mittelloch
eindrehen.
●Nicht zu fest anziehen!
●Dies an allen vier Punkten wiederholen.
●Die Teilenummer finden Sie auf der
Unterseite des Pads.
15

Fitting Kit D
K412W
●Buchstaben beziehen sich auf die Pad-
Teilenummern und Position.
●Pad-Teilenummer:
A = 11-04-224
B = 11-04-225
●Achten Sie darauf, dass die
Fixpunktabdeckungen vertikal in den
Vertiefungen der Pads sitzen.
●Hinweis: nur für Citroen C4 Picasso
●Bitte beachten: dieser Schritt gilt nur für
Typ A. Bei Typ B kann ein Querträger
sowohl für die vordere, als auch für die
hintere Position verwendet werden.
16

Fitting Kit D
K412W
●Platzieren Sie die Querstangen auf den
Pads. Achten Sie darauf, dass die Pads in
die Löcher unter dem Fuß passen und
dass der Gewindestift durch das Loch in
dem Fuß führt.
●Dies an allen vier Punkten wiederholen.
●Rote Flügelmutter festziehen. Die
Mutterseite sollte nach oben weisen.
●Vergewissern Sie sich, dass sich der rote
Plastikknopf in der gezeigten Position
befindet, nachdem er ganz angezogen
wurde.
●Montage bei allen Beinen wiederholen.
17

Fitting Kit D
K412W
●Überprüfen ob die Querträger sicher am
Fahrzeug befestigt sind.
●Abdeckungen aufsetzen und mit
Schlüsseln verschließen (s. Abb.).
ACHTUNG! Schrauben regelmäßig auf festen Sitz
prüfen!
18

Fitting Kit D
K412W
Sicherheitshinweise & Tipps
●Dach sowie alle Trägerflächen, die mit dem
Dach Kontakt haben reinigen.
●Träger anhand der Montageanleitung
montieren. Alle Schritte unbedingt in der
richtigen Reihenfolge ausführen!
●Wenn in der Anleitung nicht anders
angegeben, Querträger im Abstand von
min. 700 mm montieren. Dies ist besonders
für lange Belastungen wichtig!
●Bei jeder neuen Montage am Fahrzeug
prüfen, ob der Träger korrekt sitzt. Im
Zweifelsfalle bitte in der Montageanleitung
nachschauen und nachziehen!
●Aufgrund der niedrigen Bauhöhen lassen
sich evtl. manche Schiebedächer und
Radioantennen nicht mehr benutzen.
●Dachträger nicht eigenmächtig
modifizieren!
●Max. zulässige Zuladung in der
Bedienungsanleitung des Fahrzeugs
beachten! Sollte die max. zulässige
Dachlast des Fahrzeugs gem.
Herstellerangaben niedriger sein, darf
diese auf keinen Fall überschritten werden!
●Lasten sollten seitlich nicht überstehen und
gleichmäßig auf dem Träger verteilt sein;
der Masseschwerpunkt sollte so niedrig wie
möglich liegen.
●Lange Lasten sollten mit nichtelastischen
Gurten an Front und Heck des Fahrzeugs
gesichert werden.
●Gegenstände mit spitzen Enden (Ski)
sollten mit den Spitzen nach hinten
transportiert werden.
●Bei Lasten mit losen oder abnehmbaren
Teilen diese vor dem Beladen entfernen.
●Sicherstellen, dass alle Lasten ausreichend
mit nichtelastischen Gurten gesichert sind.
Während längerer Fahrten regelmäßig
überprüfen!
●Dachlasten verändern das Fahr- und
Bremsverhalten Ihres Fahrzeugs! Vorsicht
bei Seitenwind, Richtungswechseln,
Bremsmanövern! Kein schnelles
Beschleunigen und Abbremsen!
●Vorsicht! Dachlasten erhöhen die
Gesamthöhe des Fahrzeugs!
●Dachträger während der Reise
verschließen.
19

Fitting Kit D
K412W
●Komponenten regelmäßig überprüfen und
defekte oder verschlissene Teile gegen
Originalteile ersetzen.
●Träger stets sauber halten (nicht ölen oder
fetten)!
●Mit montierten Dachträgern nicht in
Waschanlagen einfahren.
●Schlösser und Stellschrauben regelmäßig
schmieren.
●Dachgepäckträger bei Nichtgebrauch
abmontieren. Alle losen Teile sicher
aufbewahren!
●Yakima Products, Inc.
15025 SW Koll Pkwy.
Beaverton, OR 97006-6056
USA
www.whispbar.de
20
