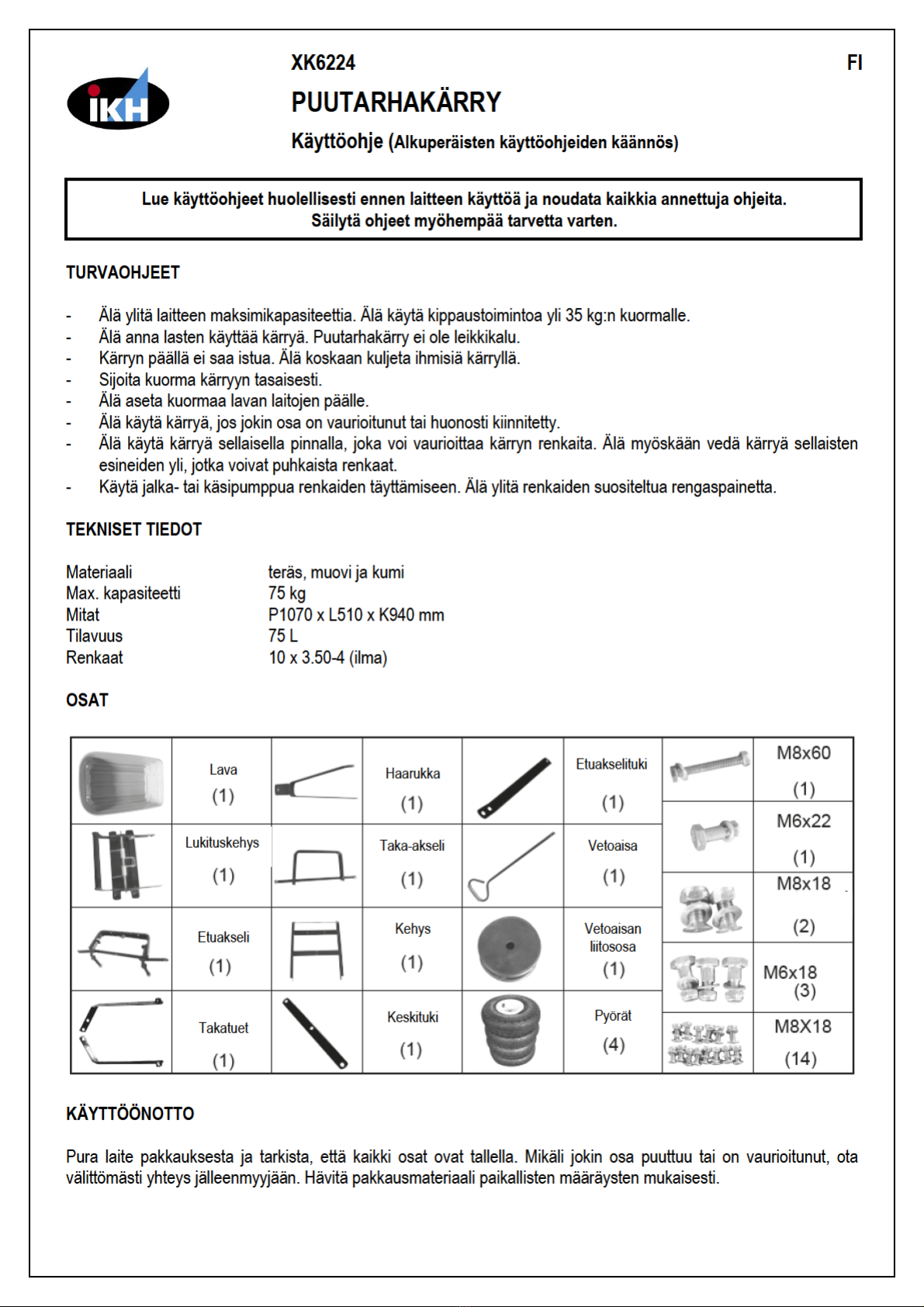

IKH XK6224 User manual

Kokoonpano
Tarvittavat työkalut: ruuvitaltta, hylsysarja ja jakoavain

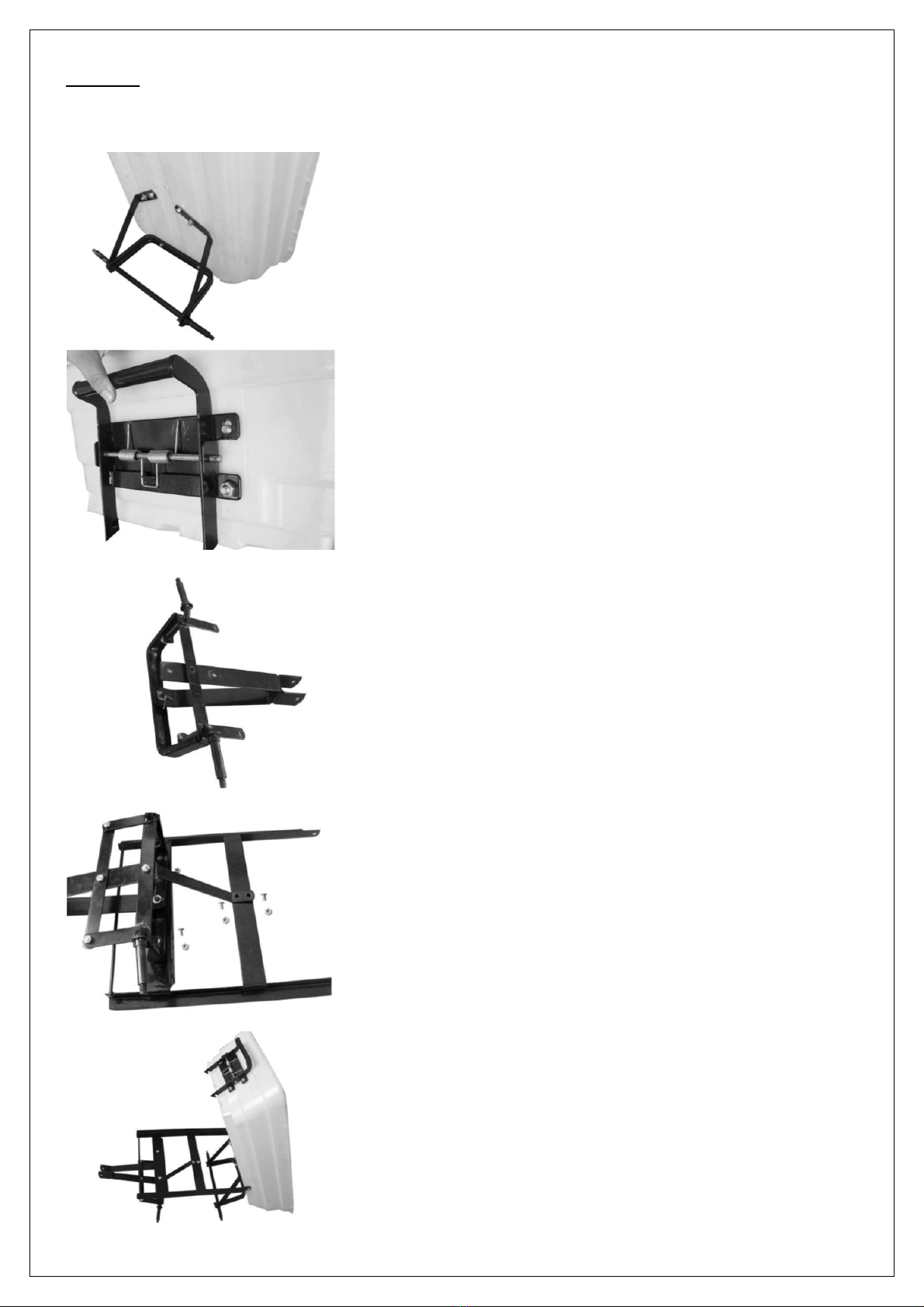

1. Takatuet on asennettu valmiiksi taka-akseliin. Kiinnitä taka-
akseli lavaan kahdella M8x18 pultilla, aluslevyllä ja M8
lukkomutterilla. Kiinnitä sitten takatuet lavaan neljällä M8x18
pultilla, aluslevyllä ja M8 lukkomutterilla.
2. Kiinnitä lukituskehys lavaan neljällä M8x18 pultilla,
aluslevyllä ja M8 lukkomutterilla.
3. Yhdistä haarukka ja etuakselituki etuakseliin M6x22 pultilla,
aluslevyllä ja M6 lukkomutterilla. Yhdistä sitten haarukka ja
etuakseli aluslevyllä ja saksisokalla (valmiiksi kiinnitetty
etuakseliin). Kiinnitä keskituki etuakseliin kolmella M6x18
pultilla, aluslevyllä ja M6 lukkomutterilla.
4. Kiinnitä etuakselikokoonpano kehykseen kahdella M8x18
pultilla, aluslevyllä ja M8 lukkomutterilla. Kiinnitä sitten
etuakselituki kehykseen kahdella M8x18 pultilla, aluslevyllä
ja M8 lukkomutterilla.
5. Kiinnitä kohdassa 4 kokoamasi kehys lavaan kahdella
M8x18 pultilla, aluslevyllä ja M8 lukkomutterilla.

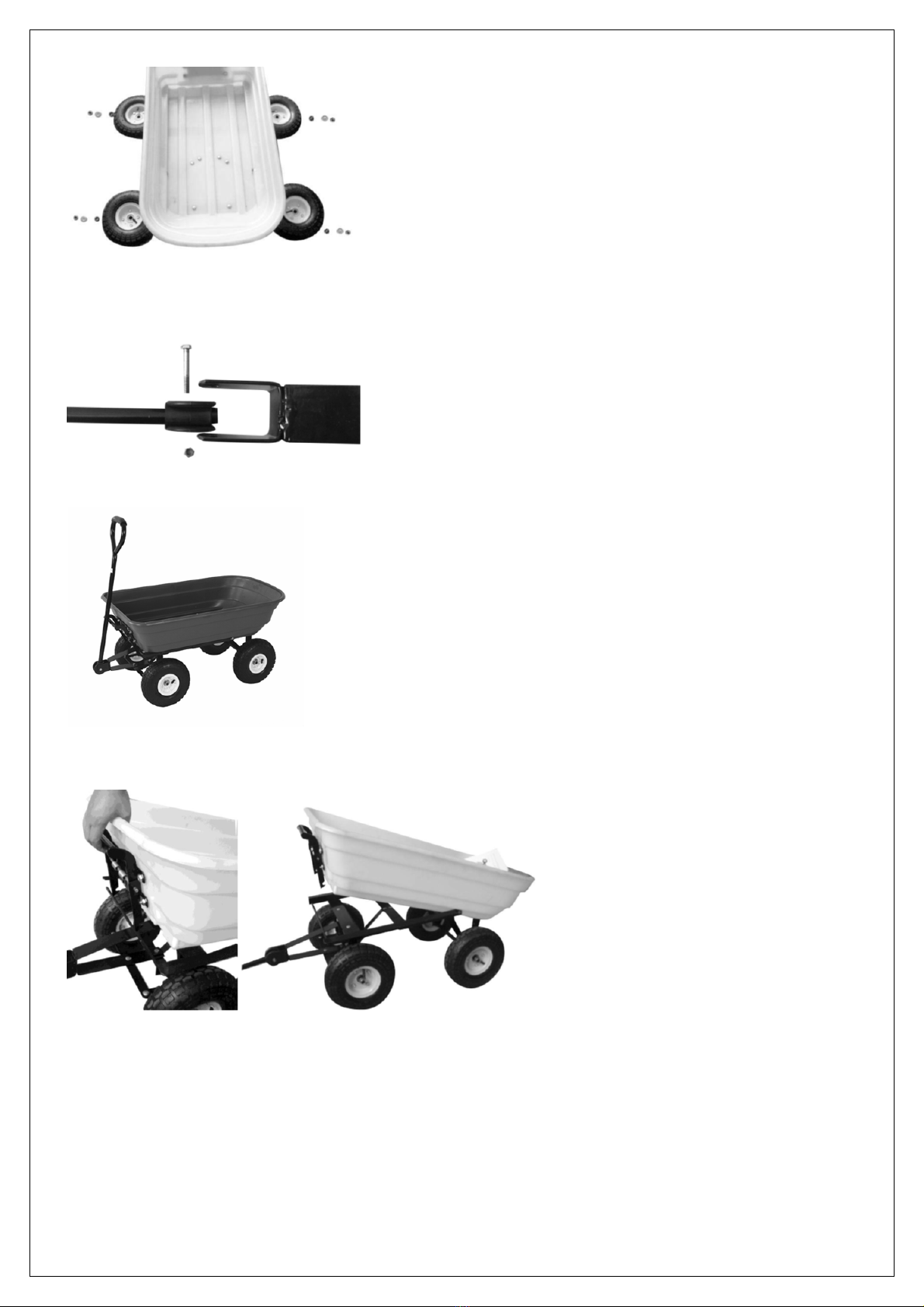

KIPIN KÄYTTÖ
Vapauta lava kehyksestä lukituskahvaa nostamalla. Laske lava kippaamisen jälkeen ala-asentoon ja varmista, että
lukituskahva lukittuu asianmukaisesti.
6. Kiinnitä pyörät paikoilleen neljällä isolla aluslevyllä ja M12
lukkomutterilla.
7. Kiinnitä vetoaisa haarukkaan M8x60 pultilla, M8
lukkomutterilla ja aluslevyllä.
8. Kärry on valmis käytettäväksi.

Montering
Verktyg: skruvmejsel, hylssats och skiftnyckel
1. Bakstöden är redan monterade på bakaxeln. Fäst bakaxeln
på flaket med två M8x18 bultar, brickor och M8 låsmuttrar.
Fäst bakstöden på flaket med fyra M8x18 bultar, brickor och
M8 låsmuttrar.
2. Fäst låsanordningen på flaket med fyra M8x18 bultar,
brickor och M8 låsmuttrar.
3. Koppla ihop gaffeln, framaxelstöd och framaxeln med hjälp
av en M6x22 bult, bricka och M6 låsmutter. Koppla sedan
ihop gaffeln och framaxeln med en bricka och sprint
(färdigmonterad i framaxeln). Fäst mittstödet på framaxeln
med tre M6x18 bultar, brickor och M6 låsmuttrar.
4. Fäst framaxel på ramen med två M8x18 bultar, brickor och
M8 låsmuttrar. Fäst framaxeln på ramen med två M8x18
bultar, brickor och M8 låsmuttrar.
5. Fäst den ovan monterade ramen på flaket med två M8x18
bultar, brickor och M8 låsmuttrar.
