ILLUMINARC Ilumiline Inground Tri-12 IP Optic 25 RGB User manual

Ilumiline Inground Tri-12 IP
Optic 25 RGB
Quick Reference Guide

Ilumiline Inground Tri-12 IP Optic 25 RGB QRG
2
About This
Guide
The
Ilumiline Inground Tri-12 IP Optic 25 RGB Quick Reference Guide
(QRG) only contains the product’s connection and mounting information
, as
well as the menu options and DMX values.
Disclaimer
This QRG does not replace the product’s User Manual. You must download
the corresponding
User Manual from the ILUMINARC Web site
(
www.iluminarc.com) to learn about the disclaimers, safety notes,
programming modes
, and technical information.
Safety Notes
DO NOT open this product unless instructed. It contains no user serviceable
parts.
DO NOT look at the light source when this product is on.
DO NOT touch the product when it is operating because it may be hot.
DO NOT leave any flammable material within 50 cm from this
product
while operating or connected to the power outlet to minimize the risk of
fire.
This product is for outdoor use and can be submerged (IP67). However, do
not submerge deeper than 1 m for more than thirty (30) minutes.
DO NOT operate this product if
you see damage on the housing, lenses, or
cables. Have an authorized technician replace the damaged parts.
DO NOT connect this product to a dimmer or rheostat.
ONLY connect this product to a grounded and protected circuit.
What Is
Included
•One Ilumiline Inground Tri-12 IP Optic 25 RGB
•One Power Input Cable (bare-ended)
•One Data Input/Output Cable (bare-ended)
•One Installation Sleeve
•One Pour Kit Cover
•One Warranty Card
•
One Quick Reference Guide
•The RDM2go, which includes a built in Ilumicode addresser along with
many other useful features is now available.
•The Ilumicode addresser is required for product configuration
(sold separately).

Ilumiline Inground Tri-12 IP Optic 25 RGB QRG
3
Features
•1, 3, 4, 6, or 7 channel DMX-512 LED inground wash light
•Operating modes:
1-channel: Dimmer
3-channel: RGB control
4-channel: Dimmer, RGB control
6-channel: RGB control per module (two modules)
7-channel: Dimmer, RGB control, color macros, strobe, dimmer
speed
•Five distinct dimming curves
•IP67 stainless steel gland nuts for cable entry
•Remotely addressable with Ilumicode Addresser
•IP67 ingress protection
•Gore™ valve
•ADA compliant skid resistant, drive over rated glass lens cover
•
High power 3 W (1,050 mA) Tri-color LEDs
Options
•
Ilumicode addresser (required for product configuration)
• Ilumicon controller (for operation without DMX controller)
AC Power
This product has an auto-ranging power supply that works with an input
voltage range of 100~240 VAC, 50/60 Hz.
Power Wiring
You can connect the bare-ended IP67 rated power cable from the product to
an IP67 rated power connector or use an IP67 rated junction box. If using an
IP67 rated junction box, make sure to use IP67 rated conduit.
Power
Cable Table
Connection Wire (US) Wire (Europe) IP67 Pin
AC Live
Black
Brown
1
AC Neutral
White
Blue
2
AC Ground
Green/Yellow
Green/Yellow
3

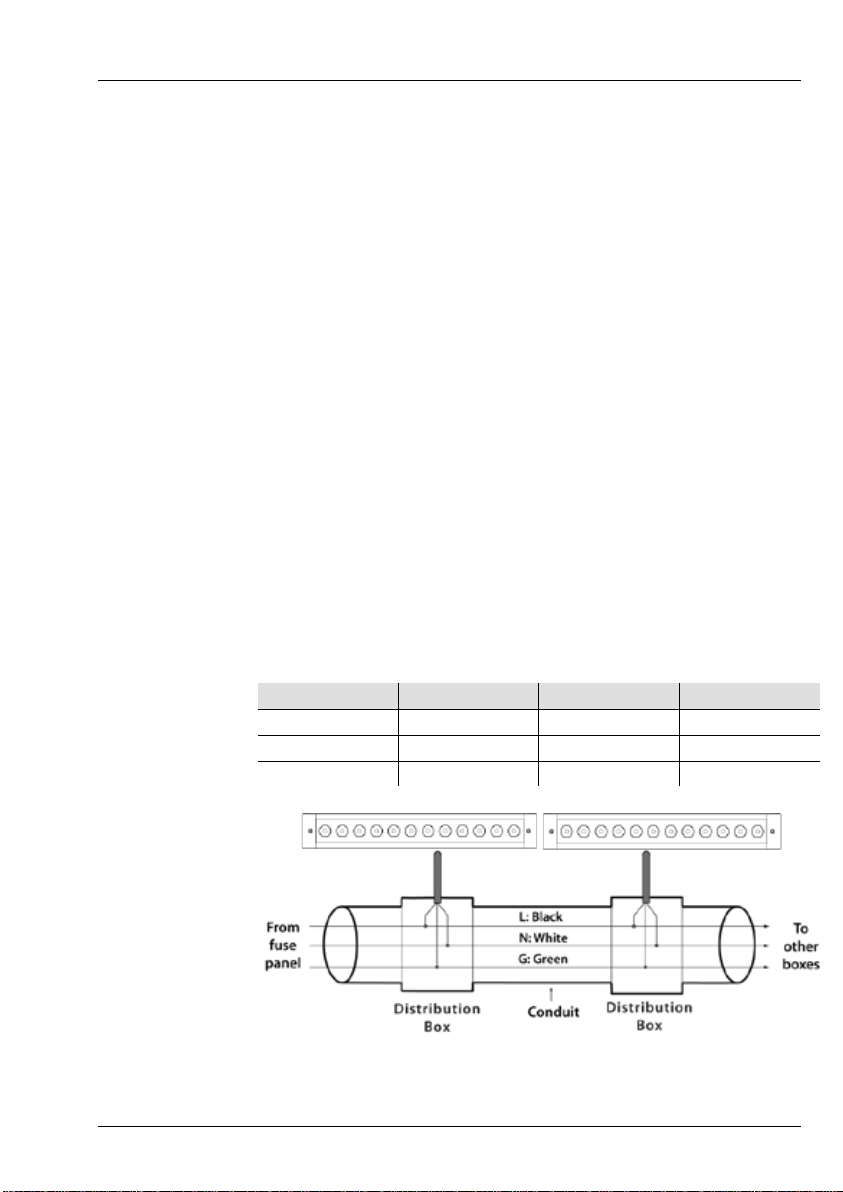

AC Power Junction
Box Wiring

Ilumiline Inground Tri-12 IP Optic 25 RGB QRG
4
DMX
Connection
You can connect the bare-ended IP67 rated signal cable from this product to
two IP67 rated signal connectors (DMX in and DMX Out) or use an IP67
rated junction box. If using an IP67 rated junction box, make sure to use
IP67 rated conduit.
Signal Wiring
To provide a signal for this product, you can connect the bare-ended IP67
rated signal cable from the product to
two IP67 rated signal connectors
(DMX in and DMX out) or use an IP67 rated junction box. If using an IP67
rated junction box, make sure to use IP67 rated conduit.
The signal cable must match or exceed the electrical characteristics of
the Belden
9841 cable for EIA RS-485 applications. You can also use
CAT 5, CAT 5e, or CAT 6.

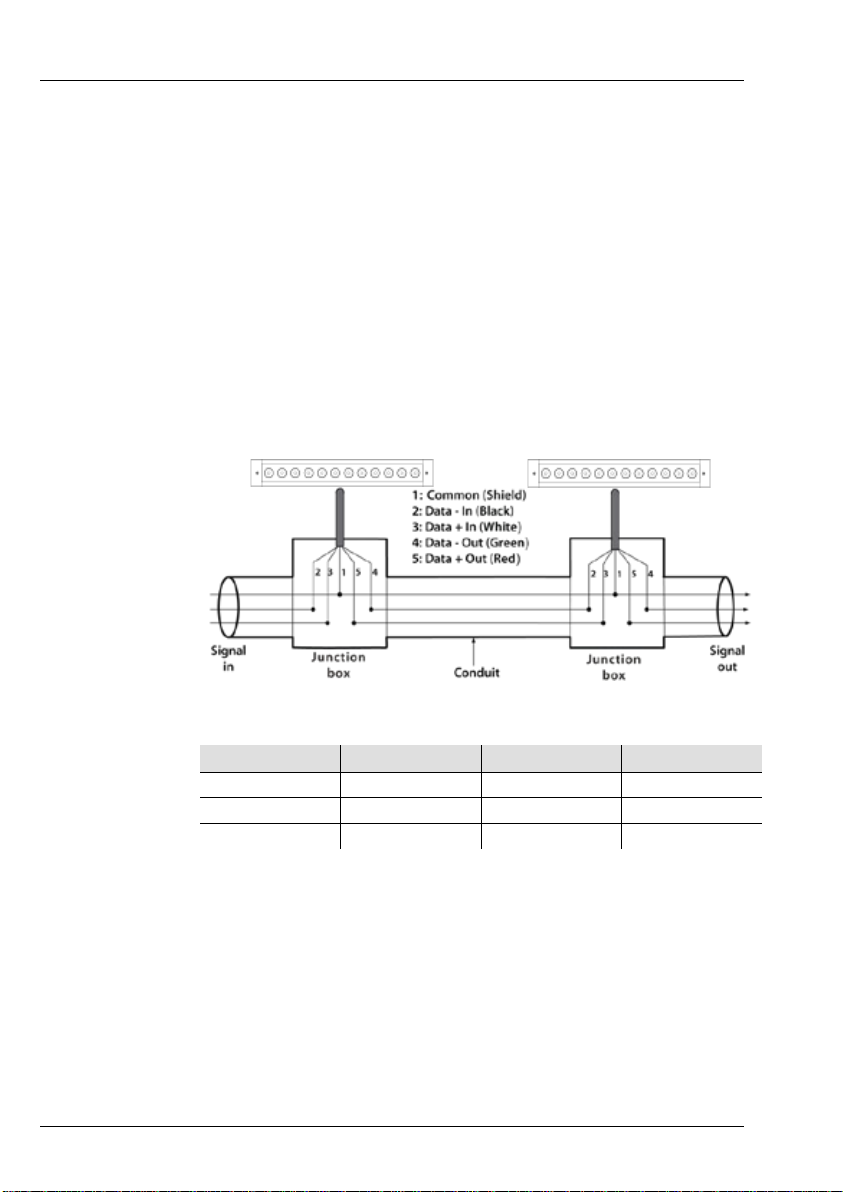

DMX
Junction
Box Wiring
DMX Cable
Table
Connection DMX In DMX Out IP67 Pin
Ground
Shield
Shield
1
Data -
Black
Green
2
Data +
White
Red
3
Ilumicon and
DMX
Controllers
The Ilumiline Inground Tri-12 IP Optic 25 RGB can operate with either an
Ilumicon or a DMX controller. Use the standard DMX connection, as shown
on page 4 (DMX Junction Box Wiring) to connect this product to any of
those controllers. For more information, please refer to the Ilumiline
Inground Tri-12 IP Optic 25 RGB User Manual.
Settings
To configure the Ilumiline Inground Tri-12 IP Optic 25 RGB, use the
Ilumicode addresser.

Ilumiline Inground Tri-12 IP Optic 25 RGB QRG
5
Ilumicode
Connections
The diagram below shows how to connect the Ilumicode to this product.
Note that this connection will control multiple products at the same time, all
having the same DMX address.
To assign individual DMX addresses to each product, you must connect the
Ilumicode unit to each product, individually. You will also have to
disconnect the DMX output of the product being configured if other
products are connected to it.

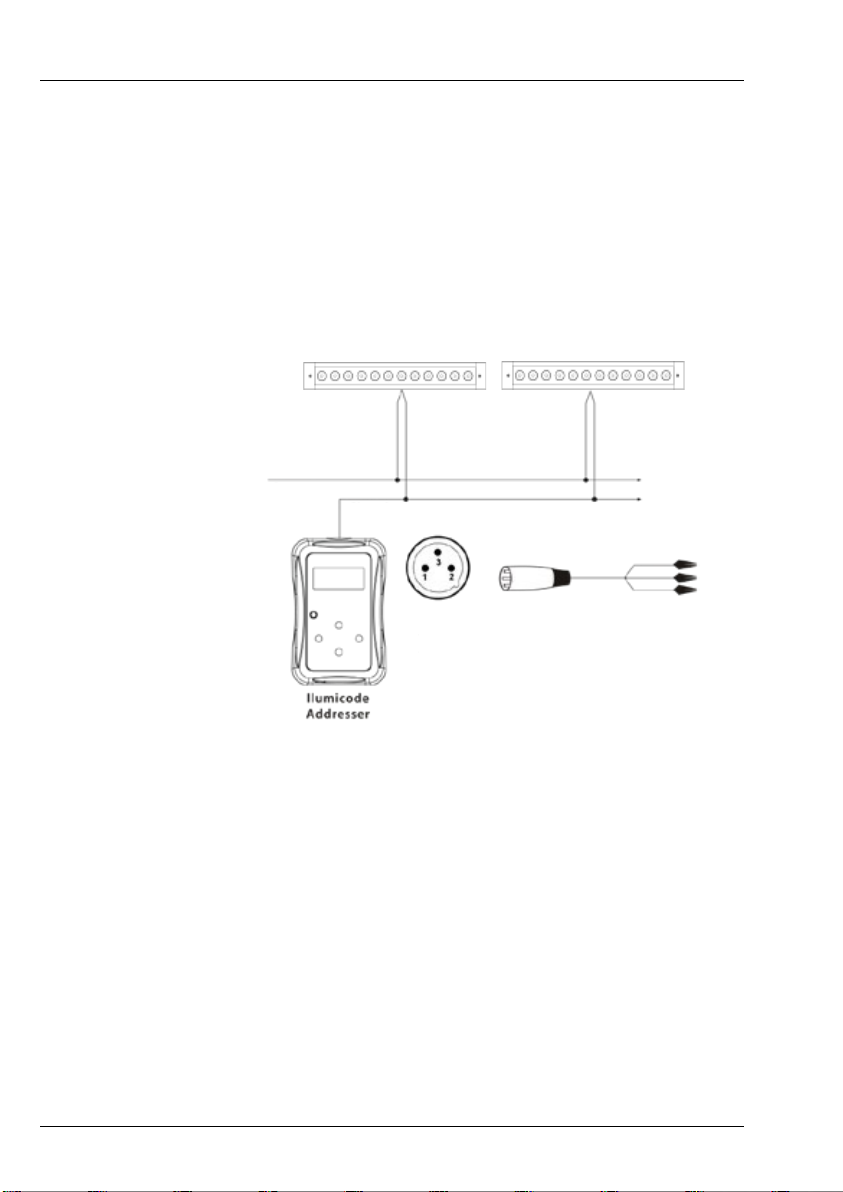

Ilumicode
Connection
Diagram
ILUMINARC suggests connecting no more than 20 products in this mode,
keeping the total distance to less than 60 m (197 ft). If not, you may need to
use an optically isolated signal amplifier.

Ilumiline Inground Tri-12 IP Optic 25 RGB QRG
6
Installation
Before mounting this product, read the Safety Notes at the beginning of the
Ilumiline Inground Tri-12 IP Optic 25 RGB User Manual and follow the
mounting procedures.
This product is intended for installation into concrete or other hard pan
substrate. It is not intended for installation into soft substrates including, but
not limited to, soil or mulch.

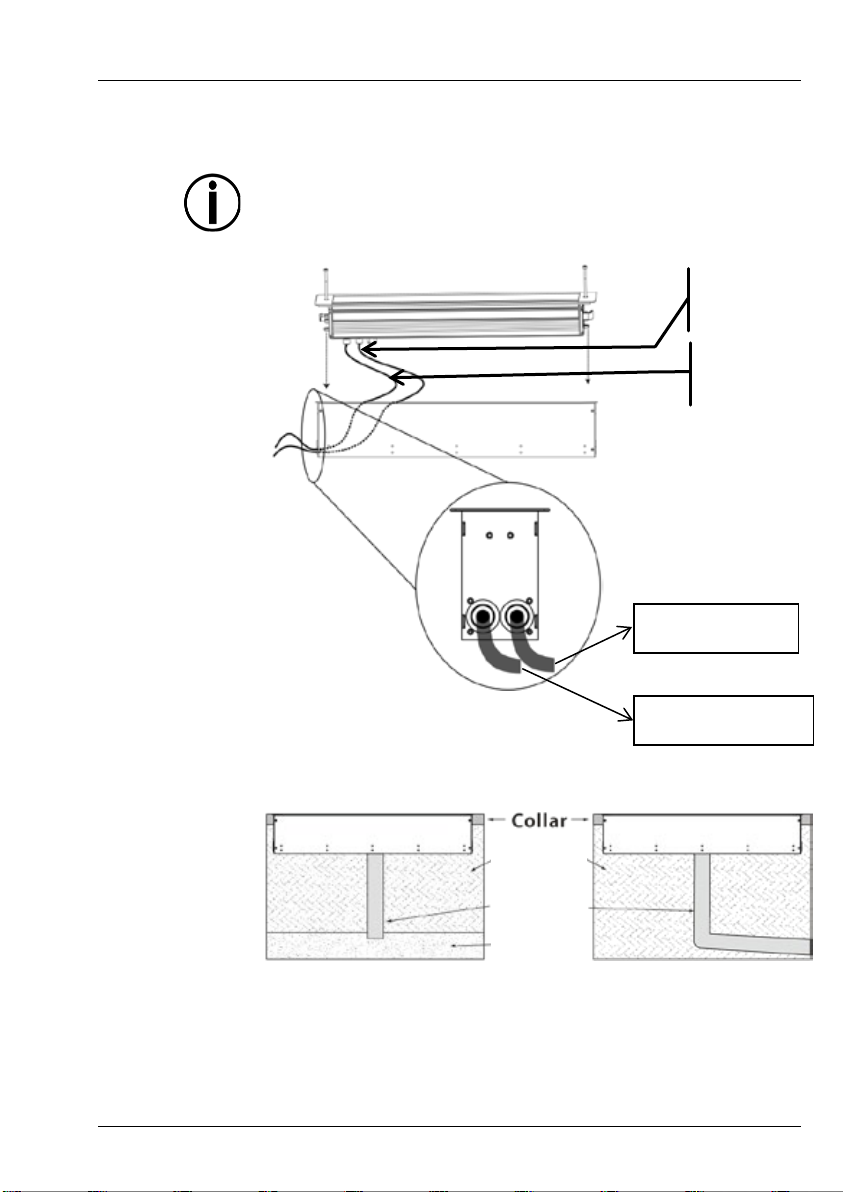

Installation
Diagram
Signal
cable
Power
cable
To signal
distribution box.
To power
distribution box.

Ilumiline Inground Tri-12 IP Optic 25 RGB QRG
7
Ilumicode
Control Panel
Description
Button Function
<POWER>
Turns the Ilumicode unit on.
<MENU>
Scrolls through the main level or exits from the current menu
or function.
NOTE: Press and hold to turn the unit off.
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function.
<UP>
Navigates upwards through the menu options and increases the
numeric value when in a function.
<DOWN>
Navigates downwards through the menu options and decreases
the numeric value when in a function.
Start Address
To ensure full access to all channels in each DMX mode, the highest
recommended DMX addresses are as follows:
Mode Address Mode Address Mode Address
SOLID
512
ARC1+D
509
SPECIAL1
507
ARC1
510
ARC FULL
506

Ilumiline Inground Tri-12 IP Optic 25 RGB QRG
8
Menu Options
Main Level
Programming Levels
Description
DMX 001~512 N/A Sets the DMX starting address
PERSON
ARC1
N/A
3-channel: RGB control
ARC1+D
4-channel: RGB control + dimmer
ARC FULL
7-channel: RGB control + dimmer
REMOTE
Allows using the ILUMICON unit
SOLID
1-channel: dimmer
SPECIAL1
6-channel RGB per module
CALIB
WHITE (1~11) RED
GREN
BLUE 0~255
Determines the white balance for
the color macros
RGBTOW
Determines the white balance
when RGBTOW is active
DIMMER
OFF
N/A
Dimmer work in linear mode
DIM 1
Dimmer works in non-linear
mode, from fast to slow.
DIM 2
DIM 3
DIM 4
STATIC
RED
0~255 Configures the static color and
effect
GREN
BLUE
STRB
SETTINGS
COLOR
OFF
Maximum output, unbalanced
white
RGBTOW
White output is as per CALIB >
RGB settings
UC
Output matches that of product’s
previous versions
RESET
NO/YES

Ilumiline Inground Tri-12 IP Optic 25 RGB QRG
9
DMX Values
ARC FULL
Channel Function Value Percent/Setting
1
Dimmer
000 ó255
0~100%
2
Red
000 ó255
0~100% (Step Time if CUS 01~10 active)
3
Green
000 ó255
0~100% (Fade Time if CUS 01~10 active)
4
Blue
000 ó255
0~100%
5 Color Macros
000
ó
010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
No function
Red: 100% Green: 0~100% Blue: 0%
Red: 100~0% Green: 100% Blue: 0%
Red: 0% Green: 100% Blue: 0~100%
Red: 0% Green: 100~0% Blue: 100%
Red: 0~100% Green: 0% Blue: 100%
Red: 100% Green: 0% Blue: 100~0%
Red: 100% Green: 0~100% Blue: 0~100%
Red: 100~0% Green: 100~0% Blue: 100%
Red: 100% Green: 100% Blue: 100%
White 1: 3,200 K
White 2: 3,400 K
White 3: 4,200 K
White 4: 4,900 K
White 5: 5,600 K
White 6: 5,900 K
White 7: 6,500 K
White 8: 7,200 K
White 9: 8,000 K
White 8: 8,500 K
White 9: 10,000 K
6 Strobe
000 ó009
010 ó255
No function
0 ~ 20 Hz
7 Dimming Speed
000 ó009
010 ó029
030 ó069
070 ó129
130 ó189
190 ó255
Dimmer is set by Ilumicode
OFF (Dimmer is linear)
DIM1 (Fastest dimmer curve)
DIM2
DIM3
DIM4 (Slowest dimmer curve)
ARC 1
Channel
Function
Value
Percent/Setting
1
Red
000 ó255
0~100%
2
Green
000 ó255
0~100%
3
Blue
000 ó255
0~100%

Ilumiline Inground Tri-12 IP Optic 25 RGB QRG
10
ARC + D
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0~100%
2
Red
000 ó255
0~100%
3
Green
000 ó255
0~100%
4
Blue
000 ó255
0~100%
SOLID
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0~100%
SPECIAL 1
Channel
Function
Value
Percent/Setting
1
Red Module 1
000 ó255
0~100%
2
Green Module 1
000 ó255
0~100%
3
Blue Module 1
000 ó255
0~100%
4
Red Module 2
000 ó255
0~100%
5
Green Module 2
000 ó255
0~100%
6
Blue Module 2
000 ó255
0~100%

Ilumiline Inground Tri-12 IP Optic 25 RGB GRR
11
Acerca de Esta
Guía
La guía de referencia rápida (GRR) del Ilumiline Inground Tri-12 IP Optic
25 RGB solo contiene la información de conexión y montaje del producto,
así como las opciones de menú y los valores DMX.
Exención de
Responsabilidad
Esta GRR no sustituye al manual de usuario del producto. Debe descargar el
manual de usuario correspondiente del sitio web de ILUMINARC
(www.iluminarc.com) para conocer la exención de responsabilidad, notas de
seguridad, modos de programación e información técnica.
Notas de
Seguridad
NO abra este producto a no ser que así se le indique. No contiene ninguna
pieza reparable por el usuario.
NO mire a la fuente de luz cuando este producto esté encendido.
NO toque el producto cuando esté en funcionamiento, pues podría estar
caliente.
NO deje ningún material inflamable en un radio de 50 cm de este producto
mientras funciona o lo conecta al enchufe de alimentación para
minimizar el riesgo de incendio.
Este producto es para uso en exteriores y se puede sumergir (IP67). Sin
embargo, no lo sumerja a más de 1 m de profundidad durante más de
treinta (30) minutos.
NO haga funcionar este producto si aprecia daño en la carcasa, las lentes o
los cables. Haga que un técnico autorizado sustituya las piezas averiadas.
NO conecte este producto a un atenuador o reostato.
Conecte este producto SOLO a un circuito con toma de tierra y protegido.
Qué va
Incluido
•Un Ilumiline Inground Tri-12 IP Optic 25 RGB
•Un cable de entrada de alimentación (extremo pelado)
•Un cable de entrada/salida de datos (extremo pelado)
•Un manguito de instalación
•Una cubierta de kit de lluvia
•Una tarjeta de garantía
•
Una guía de referencia rápida
•El RDM2go, que incluye construido en un emisor ilumicode junto con
muchas otras características útiles ya está disponible.
•
El direccionador Ilumicoode es necesario para configurar el producto(se
vende aparte).

Ilumiline Inground Tri-12 IP Optic 25 RGB GRR
12
Características
•Baño de luz encastrado LED de 1, 3, 4, 6 o 7 canales DMX-512
•Modos de funcionamiento:
1 canal: Atenuador
3 canales: Control RGB
4 canales: Atenuador, control RGB
6 canales: Control RGB por módulo (dos módulos)
7 canales: Atenuador, control RGB, macros de color,
estroboscopio, velocidad de atenuador
•Cinco curvas de atenuación distintas
•Tuerca prensacables de acero inoxidable IP67 para entrada de cable
•Asignación remota de direcciones con Ilumicode Addresser
•Grado de proteción IP67
•Válvula Gore™
•Antideslizante compatible con ADA, sobre tapa de lente
•
LED tricolor del alta potencia de 3 W (1.050 mA)
Opciones
•
Direccionador Ilumicode (necesario para la configuración del producto)
• Controlador Ilumicon (para el funcionamiento sin el controlador DMX)
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática
que puede funcionar con un rango de tensión de entrada de 100~240 VCA,
50/60 Hz.
Cableado de
alimentación
Puede conectar el cable de alimentación con extremo pelado IP67 desde el
producto hasta un conector de alimentación IP67 o usar una caja de
conexiones IP67. Si utiliza una caja de conexiones IP67, asegúrese de usar
un conducto con protección IP67.
Tabla de
cable de
alimentación
Conexión
Cable (EE. UU.)
Cable (Europa)
Pin IP67
CA cargado
Negro
Marrón
1
CA Neutro
Blanco
Azul
2
CA Tierra
Verde/Amarillo
Verde/Amarillo
3
Cableado caja de
conexión de
alimentación CA
Desde el
panel del
fusible
L: Negro
N: Blanco
G: Verde
A otros
productos
Caja de
distribución Caja de distribución
Conducto

Ilumiline Inground Tri-12 IP Optic 25 RGB GRR
13
Conexión DMX
Puede conectar el cable de alimentación con extremo pelado IP67 desde este
producto hasta dos conectores de señal (entrada DMX y salida DMX) con
protección IP67 o usar una caja de conexiones IP67. Si utiliza una caja de
conexiones IP67, asegúrese de usar un conducto con protección IP67.
Cableado de
señal
Para hacer llegar señal a este producto, puede conectar el cable de
alimentación con extremo pelado IP67 desde el producto hasta dos conectores
de señal (entrada DMX y salida DMX) con protección IP67 o usar una caja
de conexiones IP67. Si utiliza una caja de conexiones IP67, asegúrese de usar
un conducto con protección IP67.
l cable de señal debe coincidir con o superar las características eléctricas
del cable Belden 9841 para aplicaciones EIA RS-485. También puede
utilizar cable CAT 5, CAT 5e o CAT 6.
Cableado de la caja
de conexiones DMX
Tabla de
cable DMX
Conexión
Entrada DMX
Entrada DMX
Pin IP67
Tierra
Pantalla
Pantalla
1
Datos -
Negro
Verde
2
Datos +
Blanco
Rojo
3
Controladores
Ilumicon y
DMX
El Ilumiline Inground Tri-12 IP Optic 25 RGB puede funcionar con un
Ilumicon o con un controlador DMX. Utilice la conexión DMX estándar, tal
y como se indica en la página 4 (Cableado de la caja de conexiones DMX),
para conectar este producto a cualquiera de estos controladores. Para más
información, consulte el Manual de usuario del Ilumiline Inground Tri-12
IP Optic 25 RGB.
Configuración
Para configurar el Ilumiline Inground Tri-12 IP Optic 25 RGB, utilice el
direccionador Ilumicode.
Conducto
1: Común (pantalla)
2: Entrada datos
- (negro)
3: Entrada datos + (blanco)
4: Salida datos
- (verde)
5: Salida datos + (rojo)
Entrada de
señal
Salida de
señal
Caja de
conexiones
Caja de
conexiones

Ilumiline Inground Tri-12 IP Optic 25 RGB GRR
14
Conexiones
Ilumicode
El diagrama de abajo muestra cómo conectar el Ilumicode a este producto.
Tenga en cuenta que esta conexión controlará varios productos al mismo
tiempo, todos con la misma dirección DMX.
Para asignar direcciones DMX individuales a cada producto, debe conectar
el Ilumicode a cada producto individualmente. También tendrá que
desconectar la salida DMX del producto que está configurando si otros
productos están conectados a él.
Diagrama de
conexión Ilumicode
ILUMINARC recomienda conectar no más de 20 productos en este modo,
manteniendo la distancia total a menos de 60 m (197 pies). En caso
contrario, podría ser necesario utilizar un amplificador de señal con
optoacoplador.
Alimentación
Señal
A otros
aparatos
1: Gnd
(tierra)
2. Datos
-
3. Datos +
1: Gnd (tierra)
(Clip negro)
2. Datos
- (Clip verde)
3. Datos +
(Clip rojo)
Salida DMX Conector de señal

Ilumiline Inground Tri-12 IP Optic 25 RGB GRR
15
Instalación
Antes de montar este producto, lea las notas de seguridad al principio del
Manual de usuario del Ilumiline Inground Tri-12 IP Optic 25 RGB y siga
los procedimientos de montaje.
Este producto está diseñado para instalarse en cemento u otro tipo de
material de base duro. No está diseñado para instalarse en sustratos blandos,
como por ejemplo, entre otros, tierra o mantillo.
Diagrama de
instalación
Cable de
señal
Cable de
alimentación
A la caja de
distribución de señal
A la caja de distribución
de alimentación
Hormigón
Tubo de
drenaje
Capa de
barro

Ilumiline Inground Tri-12 IP Optic 25 RGB GRR
16
Descripción
del panel de
control
Ilumicode
Botón Función
<POWER>
Enciende la unidad Ilumicode.
<MENU>
Se desplaza por el primer nivel o sale del menú o función
actuales.
NOTA: Pulse y mantenga pulsado para apagar la unidad.
<ENTER>
Habilita el menú actualmente en pantalla o configura el valor
seleccionado actualmente dentro de la función seleccionada
<UP>
Navega hacia arriba por las opciones de menú y aumenta el
valor numérico cuando está en una función.
<DOWN>
Navega hacia abajo por las opciones de menú y disminuye el
valor numérico cuando está en una función.
Dirección de
inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, las
direcciones DMX más recomendables son las siguientes:
Modo Dirección Modo Dirección Modo Dirección
SOLID
512
ARC1+D
509
SPECIAL1
507
ARC1
510
ARC FULL
506

Ilumiline Inground Tri-12 IP Optic 25 RGB GRR
17
Opciones de
menú
Nivel
Principal
Niveles de Programación Descripción
DMX 001~512 N/A
Configura la dirección DMX de
inicio
PERSON
ARC1
N/A
3 canales: control RGB
ARC1+D
4 canales: control RGB +
atenuador
ARC FULL
7 canales: control RGB +
atenuador
REMOTE
Permite utilizar la unidad
ILUMICON
SOLID
1 canal: atenuador
SPECIAL1
6 canales RGB por módulo
CALIB
WHITE (1~11) RED
GREN
BLUE 0~255
Determina el balance de blancos
para las macros de color
RGBTOW
Determina el balance de blancos
cuando RGBTOW está activo
DIMMER
OFF
N/A
El atenuador funciona en modo
lineal
DIM 1
El atenuador funciona en modo no
lineal, de rápido a lento
DIM 2
DIM 3
DIM 4
STATIC
RED
0~255 Configura el color y efecto
estáticos
GREN
BLUE
STRB
SETTINGS
COLOR
OFF
Potencia máxima, blanco sin
balancear
RGBTOW
Potencia del blanco según los
ajustes CALIB > RGB
UC
Potencia igual a las versiones
anteriores del producto
RESET
NO/YES

Ilumiline Inground Tri-12 IP Optic 25 RGB GRR
18
Valores DMX
ARC FULL
Canal Función Valor Porcentaje/Configuración
1
Atenuador
000 ó255
0~100%
2
Rojo
000 ó255
0~100% (Tiempo de paso si CUS 01~10 está activo)
3
Verde
000 ó255
0~100% (Tiempo de fade si CUS 01~10 está activo)
4
Azul
000 ó255
0~100%
5 Macro de Color
000
ó
010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
Sin función
Rojo: 100% Verde: 0~100% Azul: 0%
Rojo: 100~0% Verde: 100% Azul: 0%
Rojo: 0% Verde: 100% Azul: 0~100%
Rojo: 0% Verde: 100~0% Azul: 100%
Rojo: 0~100% Verde: 0% Azul: 100%
Rojo: 100% Verde: 0% Azul: 100~0%
Rojo: 100% Verde: 0~100% Azul: 0~100%
Rojo: 100~0% Verde: 100~0% Azul: 100%
Rojo: 100% Verde: 100% Azul: 100%
Blanco 1: 3,200 K
Blanco 2: 3,400 K
Blanco 3: 4,200 K
Blanco 4: 4,900 K
Blanco 5: 5,600 K
Blanco 6: 5,900 K
Blanco 7: 6,500 K
Blanco 8: 7,200 K
Blanco 9: 8,000 K
Blanco 8: 8,500 K
Blanco 9: 10,000 K
6 Estroboscopio
000 ó009
010 ó255
Sin función
0 ~ 20 Hz
7 Velocidad Atenuador
000 ó009
010 ó029
030 ó069
070 ó129
130 ó189
190 ó255
Ilumicode configura el atenuador
OFF (El atenuador es lineal)
DIM1 (Curva de atenuador más rápida)
DIM2
DIM3
DIM4 (Curva de atenuador más lenta)
ARC 1
Canal Función Valor Porcentaje/Configuración
1
Rojo
000 ó255
0~100%
2
Verde
000 ó255
0~100%
3
Azul
000 ó255
0~100%

Ilumiline Inground Tri-12 IP Optic 25 RGB GRR
19
ARC + D
Canal Función Valor Porcentaje/Configuración
1
Atenuador
000 ó255
0~100%
2
Rojo
000 ó255
0~100%
3
Verde
000 ó255
0~100%
4
Azul
000 ó255
0~100%
SOLID
Canal Función Valor Porcentaje/Configuración
1
Atenuador
000 ó255
0~100%
SPECIAL 1
Canal
Función
Valor
Porcentaje/Configuración
1
Módulo rojo 1
000 ó255
0~100%
2
Módulo verde 1
000 ó255
0~100%
3
Módulo azul 1
000 ó255
0~100%
4
Módulo rojo 2
000 ó255
0~100%
5
Módulo verde 2
000 ó255
0~100%
6
Módulo azul 2
000 ó255
0~100%

Ilumiline Inground Tri-12 IP Optic 25 RGB MR
20
À Propos de ce
Manuel
Le manuel de référence (MdR) du Ilumiline Inground Tri
-12 IP Optic 25
RGB ne contient que des informations sur les connexions et l'installation,
ainsi que sur les options du menu et les valeurs DMX.
Clause de non
Responsabilité
Ce MdR ne remplace par le manuel d'utilisation de l'appareil. Vous devez
télécharger le manuel d'utilisation correspondant sur le site Internet de
ILUMINARC (
www.iluminarc.com) pour obtenir des informations sur les
clauses de non
-responsabilité, les consignes de sécurité, les modes de
programmation et les informations techniques.
Consignes de
Sécurité
NE PAS ouvrir cet appareil sauf
indication contraire. Il ne renferme aucune
pièce réparable.
NE PAS exposer directement les yeux à la source de lumière lorsque
l'appareil est allumé.
NE PAS toucher le boîtier de l'appareil lorsqu'il est en fonctionnement, celui
-
ci pouvant être très chaud.
NE PAS laisser de matière inflammable à moins de 50 cm de cet appareil
lorsqu'il est utilisé ou branché afin de minimiser le risque d'incendie.
Cet appareil peut être utilisé en extérieur et peut être immergé (IP67).
Cependant il ne doit pas être immergé à une profondeur de plus de 1m
pendant plus de trente (30) minutes.
NE PAS utiliser cet appareil si vous constatez que le boîtier, les lentilles ou
les câbles ont subit des dommages. Faites remplacer les pièces
endommagées par un technicien agréé.
Ne co
nnectez jamais l'appareil à un variateur ou un rhéostat.
Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
Ce Qui Est
Inclus
•
Un Ilumiline Inground Tri-12 IP Optic 25 RGB
•Un câble d'entrée d'alimentation (dénudée)
•Un câble d'entrée/sortie de données (dénudée)
•Une pochette d'installation
•Un capuchon de kit de versement
•Une fiche de garantie
•
Un manuel de référence (MdR)
•Le RDM2go, qui intègre un ilumicode destinateur avec beaucoup
d'autres fonctionnalités utiles est maintenant disponible.
•Pour configurer l'unité, il vous faudra faire l'acquisition du dispositif
d'adressage Ilumicode (vendu séparément).
