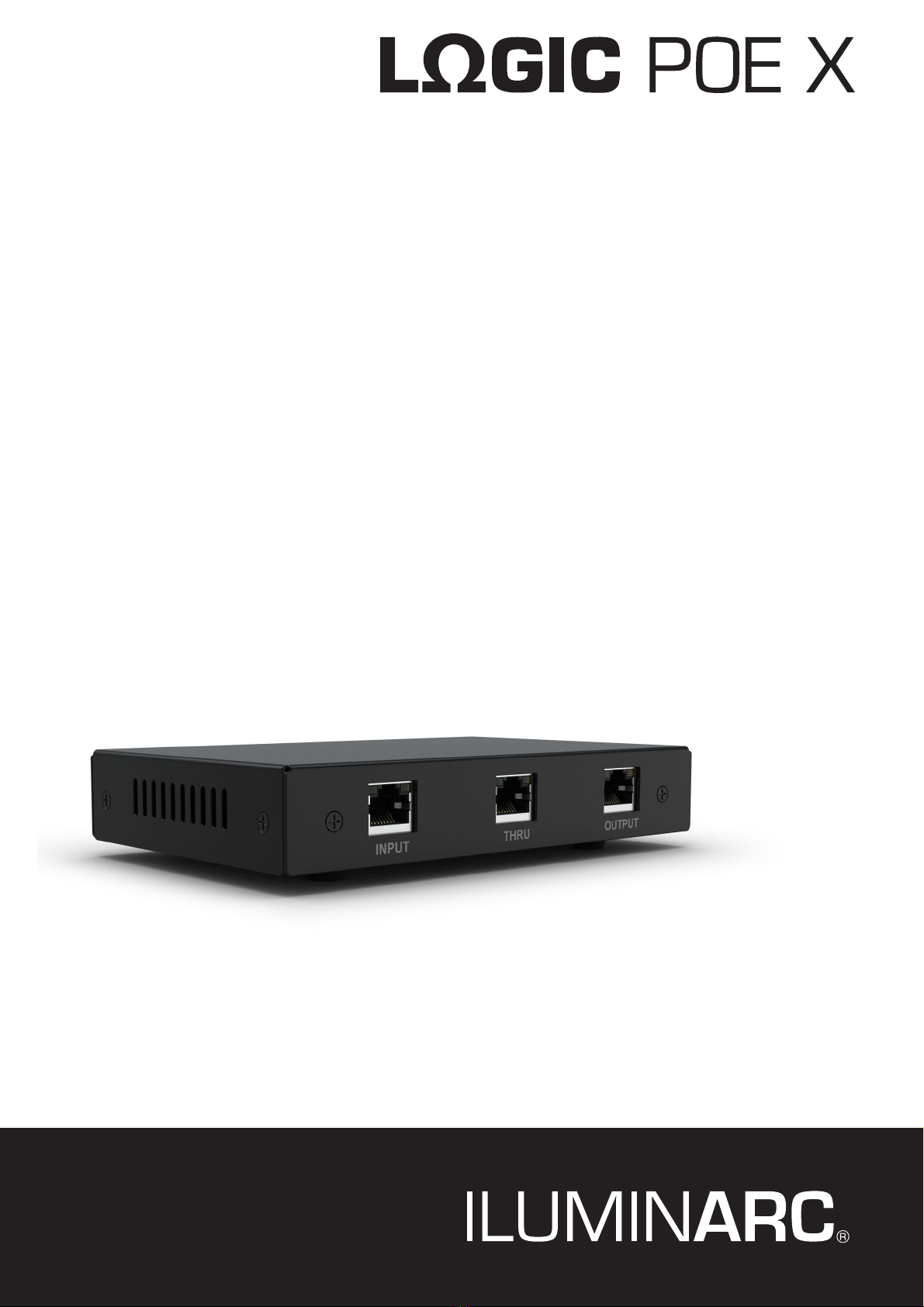

Iluminarc LOGIC POE X User manual

English EN
Español ES
Français FR
Deutsch DE
Nederlands NL
Quick Reference Guide
Model ID: LOGICPOEX

1
EN
QUICK REFERENCE GUIDE
LΩGIC POE X QRG Rev. 3
About This Guide
The LΩGIC POE X Quick Reference Guide (QRG) has product information such as mounting, connecting, and technical
specifications. Download the User Manual for the LΩGIC Drive 2X from www.iluminarc.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to change without notice.
LIMITED WARRANTY
FOR WARRANTY REGISTRATION AND COMPLETE TERMS AND CONDITIONS PLEASE VISIT OUR WEBSITE.
For Customers in the United States and Mexico: www.www.iluminarc.com/warranty-registration-architectural-lighting.
For Customers in the United Kingdom, Republic of Ireland, Belgium, the Netherlands, Luxembourg, France, and
Germany: www.www.iluminarc.com/warranty-registration-architectural-lighting.
Chauvet warrants that this product shall be free from defects in material and workmanship under normal use, for the
period specified in, and subject to the exclusions and limitations set forth in the full limited warranty on our website. This
warranty extends only to the original purchaser of the product and is not transferable. To exercise rights under this
warranty, you must provide proof of purchase in the form of an original sales receipt from an authorized dealer that shows
the product name and date of purchase. THERE ARE NO OTHER EXPRESS OR IMPLIED WARRANTIES. This
warranty gives you specific legal rights. You may also have other rights that vary from state to state and country to
country. This warranty is valid only in the United States, United Kingdom, Republic of Ireland, Belgium, the Netherlands,
Luxembourg, France, Germany and Mexico. For warranty terms in other countries, please consult your local distributor.
Safety Notes
These Safety Notes include important information about installation, use, and maintenance.
• If the external flexible cable or cord of this product is damaged, it shall be replaced with a special cable or cord
exclusively available from the manufacturer or its service agent.
• The product is intended for professional use only.
• DO NOT open this product. It contains no user-serviceable parts.
• CAUTION: When transferring product from extreme temperature environments, (e.g. cold truck to warm humid
ballroom) condensation may form on the internal electronics of the product. To avoid causing a failure, allow
product to fully acclimate to the surrounding environment before connecting it to power.
• CAUTION: This product’s housing may be hot when operating.
• Mount this product in a location with adequate ventilation, at least 20 in (50 cm) from adjacent surfaces.
• DO NOT leave any flammable material within 11.8 in (30 cm) of this product while operating or connected to power.
• DO NOT operate this product outdoors or in any location where dust, excessive heat, water, or humidity may affect
it. (IP20)
• DO NOT operate this product if the housing or cables appear damaged.
• ONLY connect this product to IEEE 802.3bt POE power source equipment (PSE).
• In the event of a serious operating problem, stop using immediately.
• The startup temperature range is -4 °F to 113 °F (-20 °C to 45 °C). Do not start the product outside this range.
• The operating temperature range is -40 °F to 113 °F (-40 °C to 45 °C). Do not operate the product outside this
range.
• The storage temperature range is -40 °F to 167 °F (-40 °C to 75 °C). Do not store the product outside this range.
FCC Compliance
This device complies with Part 15 Part B of the FCC Rules. Operations is subject to the following two conditions:
1. This device may not cause harmful interference, and
2. This device must accept any interference received, including interference that may cause undesired operation.
Any changes or modifications not expressly approved by the party responsible for compliance could void the user’s
authority to operate the equipment.
Contact
Outside the U.S., U.K., Ireland, Benelux, France, Germany, or Mexico, contact your distributor to request support or
return a product. Refer to Contact Us at the end of this QRG for contact information.
What is Included
•LΩGIC POE X
• Quick Reference Guide

EN
2
LΩGIC POE X QRG Rev. 3
QUICK REFERENCE GUIDE
Product Description
The LΩGIC POE X is a Power Over Ethernet interface designed to connect LΩGIC MR16 Downlight S products to the
LΩGIC Drive 2X and send data without power from the LΩGIC Drive 2X to LΩGIC products farther away than power will
reliably go over CAT6 cabling. It features 3 ethernet ports: 1 INPUT, 1 THRU (data only), and 1 OUTPUT (power and
data). Use of the THRU port requires the addition of a POE injector before connecting to LΩGIC products.
DC Power
This product is powered by the LΩGIC Drive 2X via a CAT6 connection of 52 VDC. Download the User Manual for the
LΩGIC Drive 2X from www.iluminarc.com for more details.
Power Linking
You can link up to 8 LΩGIC MR16 Downlight S products from one output of the LΩGIC Drive 2X via the LΩGIC POE X.

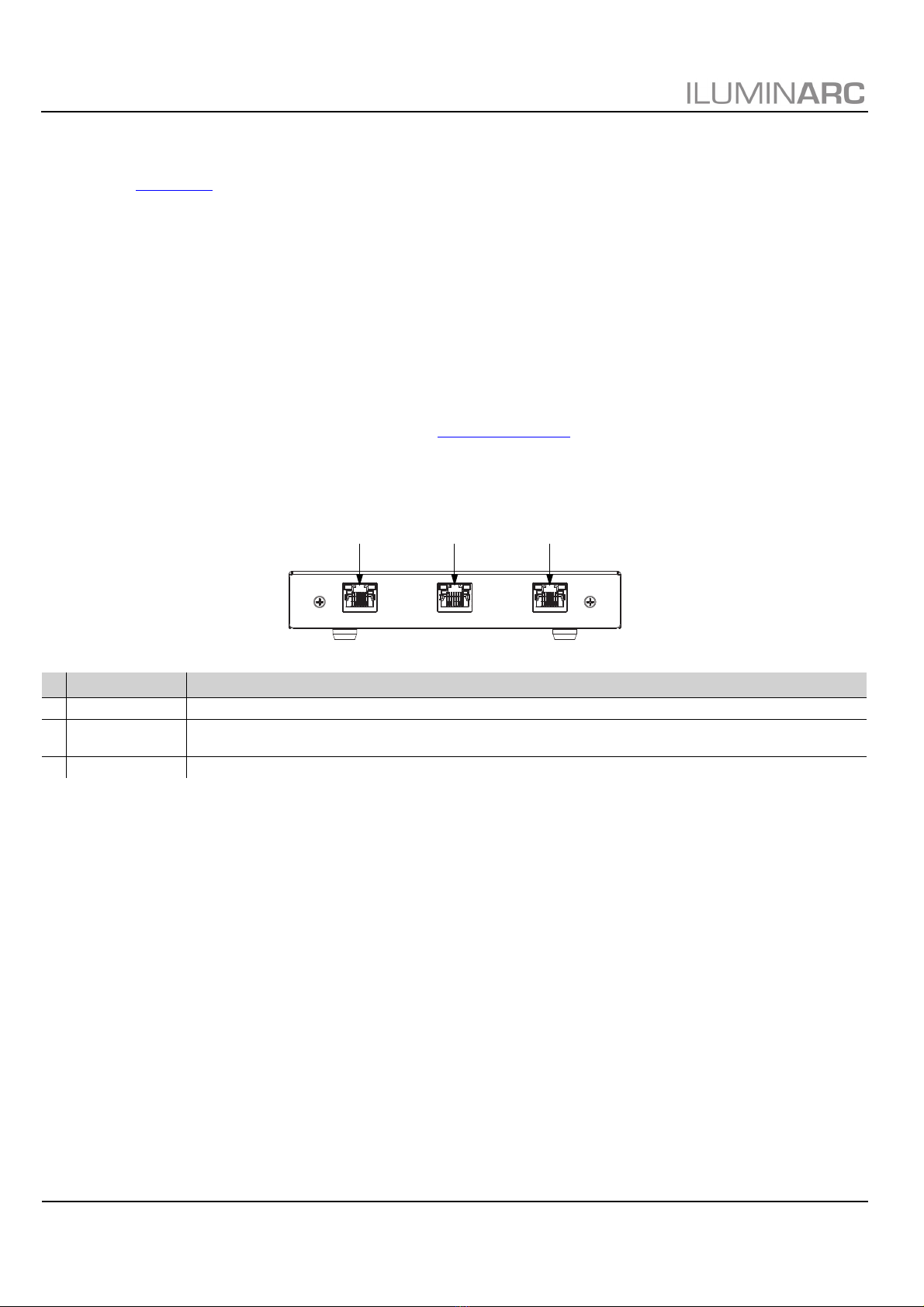

Product Overview
Front Panel Description
Mounting
Before mounting this product, read the Safety Notes. Make sure the mounting hardware is capable of supporting the
weight of the product.
The LΩGIC POE X has 2 four-directional tear-drop holes on the bottom for hanging on a wall or securing to a surface.
Mounting Diagram
#Name Function
1INPUTInputs power (52V) and data signal from the LΩGIC Drive 2X
2THRUOutputs data signal only (for long-distance transmission; requires power injection at destination)
3OUTPUTOutputs power (48V) and data signal
231
Mounting surface or wall
Four-directional tear-drop holes
Feet for surface
mounting (x4)
0.68 in
17.2 mm
0.68 in
17.2 mm
2.08 in
52.8 mm
2.76 in
70 mm
3.43 in
87.2 mm

3
EN
QUICK REFERENCE GUIDE
LΩGIC POE X QRG Rev. 3

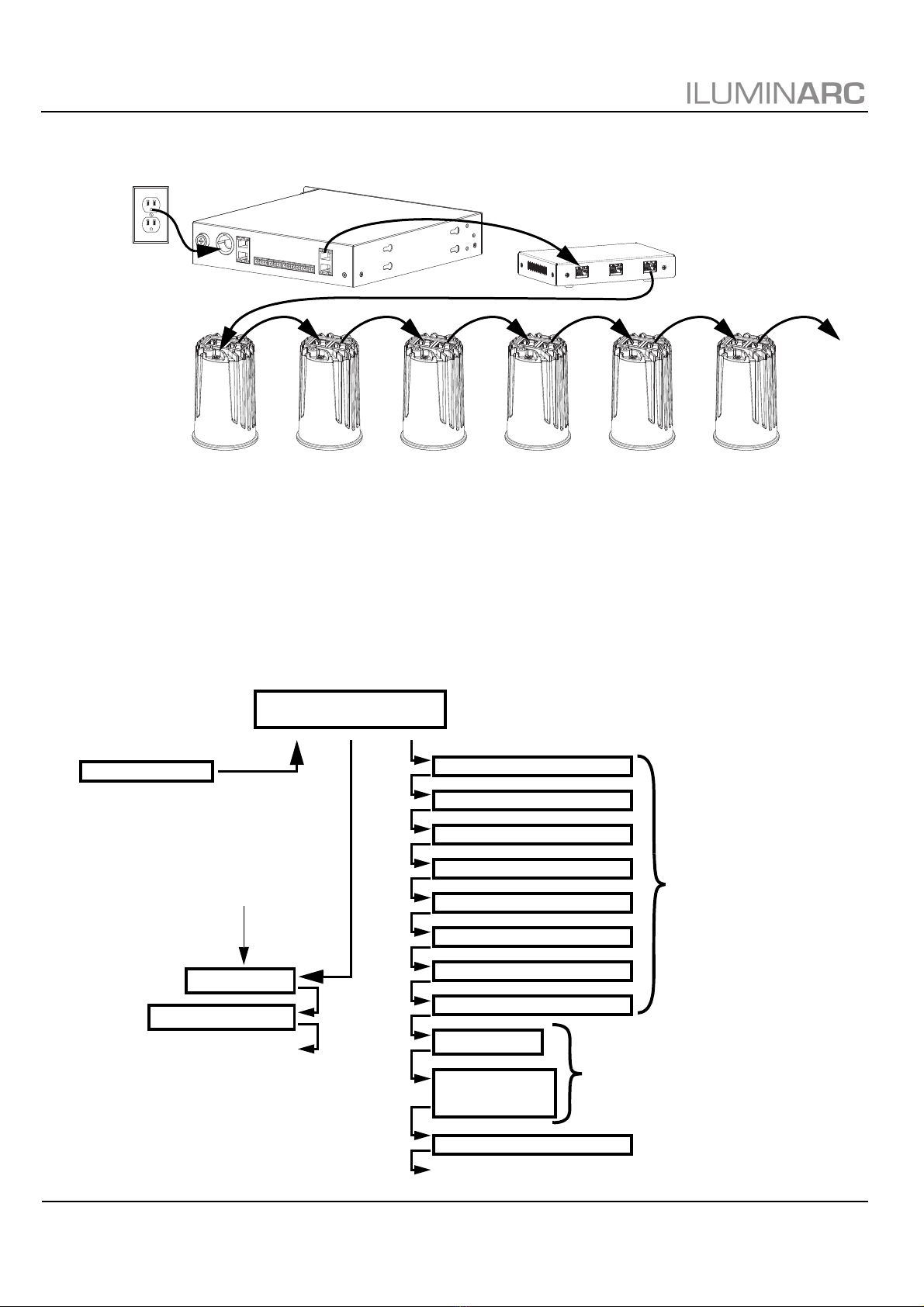

Connecting and Cabling
The LΩGIC POE X has an INPUT port, a THRU port (data only), and an OUTPUT port (power and data) which require
CAT6 ethernet connections.
Between LΩGIC Drive 2X and LΩGIC POE X:
Short cables may use a smaller gauge, but any cable longer than 50 ft (15 m) must be 23 AWG and shielded, or the
products may not receive enough power.
Cable requirements: Max/Min gauge of 23/28 AWG CAT6 4 twisted pair.
• For distances less than 50 ft (15 m): 23-28 AWG (shielded or unshielded)
• For distances from 50-328 ft (15-100 m): 23 AWG (shielded)
OUTPUT Port
The OUTPUT port of the LΩGIC POE X allows up to 75 ft (23 m) of total cabling between the LΩGIC POE X and the final
LΩGIC MR16 Downlight S in the chain. These cables can be 23-28 AWG (shielded or unshielded).
THRU Port
The THRU port of the LΩGIC POE X only passes the control signal from the LΩGIC Drive 2X, no power. A POE injector
must be used BEFORE the first LΩGIC product in the chain to power it and further products connected to this port.
LΩGIC Drive 2X
LΩGIC MR16
Downlight S
LΩGIC POE X
LΩGIC Drive 2X
POE injector
LΩGIC product
LΩGIC MR16 Downlight S
A POE injector must be
used between the THRU
port of the LΩGIC POE X
and the first connected
LΩGIC product
POE injector A POE injector AND an
additional LΩGIC POE X
must be used after every 8th
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
To further LΩGIC products
INPUT LΩGIC
POE X
THRU
OUTPUT
LΩGIC MR16 Downlight S
To further LΩGIC MR16 Downlight S products
Up to 75 ft (23 m) of total
cabling between the
OUTPUT port of the
LΩGIC POE X and the final
LΩGIC MR16 Downlight S
in the chain
LΩGIC POE X
OUTPUTTHRUINPUT

EN
4
LΩGIC POE X QRG Rev. 3
QUICK REFERENCE GUIDE
RDM Chart
Refer to the LΩGIC POE X product page on www.iluminarc.com for the latest RDM Chart.
GET SET Category RDM Parameter IDs (Slot 21-22) Value Required Detail
Network
Management
DISC_UNIQUE_BRANCH 0x0001 
DISC_MUTE 0x0002 
DISC_UN_MUTE 0x0003 

RDM
Information
QUEUED_MESSAGE 0x0020
SUPPORTED_PARAMETERS 0x0050 
IDENTIFY_DEVICE, DEVICE_INFO,
SOFTWARE_VERSION_LABEL,
SUPPORTED_PARAMETERS,
DMX_START_ADDRESS,
DEVICE_MODEL_DESCRIPTION,
MANUFACTURER_LABEL,
DEVICE_LABEL, DMX_PERSONALITY,
PERSONALITY_DESCRIPTION,
SENSOR_DEFINITION, SENSOR_VALUE
PARAMETER_DESCRIPTION 0x0051 

Product
Information
DEVICE_INFO 0x0060 
1, RDM Protocol Version: V1.0;
2, Device_Mode_ID: 0x1817;
3, Product Category Defines:
PRODUCT_CATEGORY_FIXTURE_FIXED;
4, Software Version ID;
5, DMX512 Footprint;
6, DMX512 Personality;
7, DMX512 Start Address;
8, Sensor Count;
PRODUCT_DETAIL_ID_LIST 0x0070
DEVICE_MODEL_DESCRIPTION 0x0080 POE X
MANUFACTURER_LABEL 0x0081 ILUMINARC
 DEVICE_LABEL 0x0082 POE X
SOFTWARE_VERSION_LABEL 0x00C0 V_._
 FACTORY_DEFAULTS FACTORY_DEFAULTS : yes

DMX Setup
DMX_PERSONALITY 0x00E0 9pcs persons

DMX_PERSONALITY_DESCRIPTION 0x00E1 RED/1CH, GREEN/1CH, BLUE/1CH, WHITE/1CH, TW/2CH, RGB/3CH, RGBW/
4CH, RGBW+D/5CH, FULL/10CH
 DMX_START_ADDRESS 0x00F0 1-503
Sensors SENSOR_DEFINITION 0x0200 0.) Product Temperature _ _ °C
SENSOR_VALUE 0x0201 —20° —100°
 Control IDENTIFY_DEVICE 0x1000 Identify State: Off

5
EN
QUICK REFERENCE GUIDE
LΩGIC POE X QRG Rev. 3
Technical Specifications
Dimensions and Weight
Note: Dimensions in inches are rounded.
Power
Cabling (LΩGIC Drive 2X to LΩGIC POE X)
Cabling (OUTPUT Port of LΩGIC POE X to Final LΩGIC MR16 Downlight S)
Thermal
Ordering
Length Width Height Weight
5.95 in (151 mm) 3.86 in (98 mm) 1.22 in (31 mm) 1.1 lb (0.5 kg)
Power Source Input Voltage Power via POE Output Voltage Voltage Selection
Power Over Ethernet 52-56 VDC 75 W 48 VDC Fixed
Power I/O U.S./Worldwide UK/Europe
Power input connector Ethernet RJ45 Ethernet RJ45
Power output connector Ethernet RJ45 Ethernet RJ45
Cable type (required) CAT6 CAT6
Total Max Cable Length Cable Diameter Range
Less than 50 ft (15 m) Cable Diameter Range 50-328 ft (15-100 m)
328 ft (100 m) 23-24 AWG (shielded or unshielded) 23 AWG (shielded)
Total Max Cable Length
75 ft (23 m)
Ambient Temperature Range Cooling
-4 °F to 113 °F (-20 °C to 45 °C) Convection
Product Name Item Name Item Code UPC Number
LΩGIC POE X LOGICPOEX 1541817 781462221652

ES
6
LΩGIC POE X GRR Rev. 3
GUÍA DE REFERENCIA RÁPIDA
Acerca de Esta Guía
La Guía de Referencia Rápida (GRR) del LΩGIC POE X contiene información sobre el producto, como montaje,
conectando y especificaciones técnicas. Descargue el Manual de Usuario del LΩGIC Drive 2X de www.iluminarc.com
para información más detallada.
Exención de Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.
GARANTÍA LIMITADA
PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.
Para clientes en los Estados Unidos y México: www.www.iluminarc.com/warranty-registration-architectural-lighting.
Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania:
www.www.iluminarc.com/warranty-registration-architectural-lighting.
Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales,
durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa
de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para
ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de
compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO
EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es
posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente
es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia,
Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.
Notas de Seguridad
• Si se daña el cable externo flexible de esta luminaria, se sustituirá con un cable especial o con un cable disponible
exclusivamente a través del fabricante o de su agente de servicio técnico.
• El producto está destinada exclusivamente a un uso profesional.
•
NO abra este producto. No contiene piezas reparables por el usuario.
• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un
camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del
producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente
antes de conectar la alimentación.
• CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20'' (50 cm) de superficies adyacentes.
• NO deje ningún material inflamable a menos de 11,8'' (30 cm) de este producto mientras esté funcionando o
conectado a la alimentación.
• NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor
excesivo, agua o humedad puedan afectarlo.
(IP20)
• NO ponga en funcionamiento este producto si sospecha que la carcasa o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
• Conecte este producto a un equipo con fuente de alimentación (PSE) PoE IEEE 802.3bt.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• El rango de temperatura de inicio es de -4 °F a 113 °F (-20 °C a 45 °C). No inicie el producto fuera de este rango.
• El rango de temperatura de funcionamiento es de -40 °F a 113 °F (-40 °C a 45 °C). No utilice el producto fuera de este rango.
• El rango de temperatura de almacenamiento es de -40 °F a 167 °F (-40 °C a 75 °C). No almacene el producto fuera
de este rango.
Cumplimiento de la FCC
Este dispositivo cumple la parte 15, parte B de las normas FCC. El funcionamiento está supeditado al cumplimiento de
estas dos condiciones:
1. Este dispositivo no puede causar interferencias perjudiciales; y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar
un funcionamiento no deseado.
Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad
puede anular la potestad del usuario para hacer funcionar el equipo.
Contacto
Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor
para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.
Qué va Incluido
•LΩGIC POE X
• Guía de Referencia Rápida

7
ES
GUÍA DE REFERENCIA RÁPIDA
LΩGIC POE X GRR Rev. 3
Descripción del producto
El LΩGIC POE X es una interfaz Power over Ethernet diseñada para conectar productos LΩGIC MR16 Downlight S al
LΩGIC Drive 2X y enviar datos sin alimentación desde el LΩGIC Drive 2X a productos LΩGIC más lejos de lo que
llegaría la alimentación de forma fiable a través de cableado CAT6. Dispone de 3 puertos Ethernet: 1 INPUT (entrada), 1
THRU (solo datos) y 1 OUTPUT (salida, alimentación y datos). El uso del puerto THRU necesita además un inyector
PoE antes de conectar a productos LΩGIC.
Alimentación CC
Este producto recibe la alimentación del LΩGIC Drive 2X a través de una conexión CAT6 de 52 V CC. Descargue el
manual de usuario del LΩGIC Drive 2X de www.iluminarc.com para una información más detallada.
Alimentación en cadena
Puede enlazar hasta 8 productos LΩGIC MR16 Downlight S desde una salida del LΩGIC Drive 2X a través del
LΩGIC POE X.
Vista general del producto
Descripción del panel frontal
Montaje
Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las accesorios de montaje son capaces
de soportar el peso del producto.
El LΩGIC POE X tiene 2 orificios cuatridimensionales en forma de lágrima en la parte inferior.
Diagrama de Montaje
#Nombre Función
1INPUTEntra alimentación (52 V) y señal de datos del LΩGIC Drive 2X
2 THRU Sale señal de datos solamente (para transmisión de larga distancia se necesita inyección de
alimentación en el destino)
3OUTPUTSale alimentación (48 V) y señal de datos
231
0,68”
17,2 mm
0,68”
17,2 mm
2,08”
52,8 mm
2,76”
70 mm
3,43”
87,2 mm
Orificios cuatridimensionales en forma de lágrima
Superficie de montaje o pared
Pies para montaje
en superficie (x4)

ES
8
LΩGIC POE X GRR Rev. 3
GUÍA DE REFERENCIA RÁPIDA
Conexión y cableado
El LΩGIC POE X tiene un puerto INPUT (entrada), un puerto THRU (solo datos) y un puerto OUTPUT (salida,
alimentación y datos) que necesita conexiones Ethernet CAT6.
Entre el LΩGIC Drive 2X y el LΩGIC POE X:
Los cables cortos pueden utilizar un calibre más pequeño, pero cualquier cable más largo de 50’ (15 m) debe ser 23
AWG y apantallado; si no, es posible que los productos no reciban alimentación suficiente.
Requisitos del cable: Calibre máx./mín. de 4 pares trenzados 23/28 AWG CAT6.
• Para distancias menores de 50’ (15 m): 23-28 AWG (apantallado o no apantallado)
• Para distancias de 50-328’ (15-100 m): 23 AWG (apantallado)
Puerto OUTPUT
El puerto de OUTPUT del LΩGIC POE X permite hasta 75’ (23 m) de cableado total entre el LΩGIC POE X y el
LΩGIC MR16 Downlight S final en la cadena. Estos cables pueden ser 23-28 AWG (apantallados o no apantallados).
Puerto THRU
El puerto THRU del LΩGIC POE X solo pasa la señal de control del LΩGIC Drive 2X, no la alimentación. Se debe utilizar un inyector PoE
ANTES del primer producto LΩGIC de la cadena para alimentarlo y alimentar también a los demás productos conectados a este puerto.
LΩGIC Drive 2X
LΩGICMR16
Downlight S
LΩGIC POE X
LΩGIC Drive 2X
inyector PoE
Producto LΩGIC
LΩGIC MR16 Downlight S
inyector PoE Se deben utilizar un inyector
PoE Y un LΩGIC POE X
después de cada
8 LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
INPUT LΩGIC
POE X
THRU
OUTPUT
LΩGIC MR16 Downlight S
LΩGIC POE X
OUTPUTTHRUINPUT
Hasta 75 ft (23 m) de
cableado total entre el
puerto OUTPUT del
LΩGIC POE X y el
LΩGIC MR16 Downlight S
final de la cadena
Se debe utilizar un inyector
PoE entre el puerto THRU
del LΩGIC POE X y el primer
producto LΩGIC conectado
A otros productos LΩGIC
A otros productos LΩGIC MR16 Downlight S

9
ES
GUÍA DE REFERENCIA RÁPIDA
LΩGIC POE X GRR Rev. 3
Gráfico RDM
Consulte la página del producto LΩGIC POE X en www.iluminarc.com para ver el último gráfico RDM.
GET SET Categoría ID de parámetros RDM (Ranura 21-22) Valor Requerido Detalle
Network
Management
DISC_UNIQUE_BRANCH 0x0001 
DISC_MUTE 0x0002 
DISC_UN_MUTE 0x0003 

RDM
Information
QUEUED_MESSAGE 0x0020
SUPPORTED_PARAMETERS 0x0050 
IDENTIFY_DEVICE, DEVICE_INFO,
SOFTWARE_VERSION_LABEL,
SUPPORTED_PARAMETERS,
DMX_START_ADDRESS,
DEVICE_MODEL_DESCRIPTION,
MANUFACTURER_LABEL,
DEVICE_LABEL, DMX_PERSONALITY,
PERSONALITY_DESCRIPTION,
SENSOR_DEFINITION, SENSOR_VALUE
PARAMETER_DESCRIPTION 0x0051 

Product
Information
DEVICE_INFO 0x0060 
1, RDM Protocol Version: V1.0;
2, Device_Mode_ID: 0x1817;
3, Product Category Defines:
PRODUCT_CATEGORY_FIXTURE_FIXED;
4, Software Version ID;
5, DMX512 Footprint;
6, DMX512 Personality;
7, DMX512 Start Address;
8, Sensor Count;
PRODUCT_DETAIL_ID_LIST 0x0070
DEVICE_MODEL_DESCRIPTION 0x0080 POE X
MANUFACTURER_LABEL 0x0081 ILUMINARC
 DEVICE_LABEL 0x0082 POE X
SOFTWARE_VERSION_LABEL 0x00C0 V_._
 FACTORY_DEFAULTS FACTORY_DEFAULTS : yes

DMX Setup
DMX_PERSONALITY 0x00E0 9pcs persons

DMX_PERSONALITY_DESCRIPTION 0x00E1 RED/1CH, GREEN/1CH, BLUE/1CH, WHITE/1CH, TW/2CH, RGB/3CH, RGBW/
4CH, RGBW+D/5CH, FULL/10CH
 DMX_START_ADDRESS 0x00F0 1-503
Sensors SENSOR_DEFINITION 0x0200 0.) Product Temperature _ _ °C
SENSOR_VALUE 0x0201 —20° —100°
 Control IDENTIFY_DEVICE 0x1000 Identify State: Off

ES
10
LΩGIC POE X GRR Rev. 3
GUÍA DE REFERENCIA RÁPIDA
Especificaciones Técnicas
Dimensiones y Peso
Nota: las dimensiones en pulgadas están redondeadas.
Alimentación
Cableado (LΩGIC Drive 2X a LΩGIC POE X)
Cableado
(Puerto OUTPUT de LΩGIC POE X a LΩGIC MR16 Downlight S final)
Térmico
Pedidos
Longitud Anchura Altura Peso
151 mm (5,95”) 98 mm (3,86”) 31 mm(1,22”) 0,5 kg (1,1 lb)
Fuente de
Alimentación Tensión de entrada Alimentación a través de POE Tensión de salida Selección de Tensión
Alimentación a través
de Ethernet 52-56 VCC 75 W 48 VCC Fije
E/S alimentación US/Mundial UK/Europa
Conector de entrada de alimentación Ethernet RJ45 Ethernet RJ45
Conector de salida de alimentación Ethernet RJ45 Ethernet RJ45
Tipo de cable (requerido) CAT6 CAT6
Longitud del cable máxima total Rango de diámetro del cable
Menos de 50’ (15 m) Rango de diámetro del cable 50-328’ (15-100 m)
100 m (328’)
23-24 AWG (apantallado o no
apantallado)
23 AWG (apantallado)
Longitud del cable máxima total
23 m (75’)
Rango de temperatura ambiente Refrigeración
-20 °C a 45 °C (-4 °F a 113 °F) Convección
Descripción del Producto Nombre del Producto Código de Artículo Número UPC
LΩGIC POE X LOGICPOEX 1541817 781462221652

11
FR
MANUEL DE RÉFÉRENCE
LΩGIC POE X MdR Rev. 3
À Propos de ce Manuel
Le Manuel de Référence du LΩGIC POE X (MdR) reprend des informations sur cet appareil notamment en matière de
montage, connecter et spécifications techniques. Télécharger le Manuel d'Utilisation du LΩGIC Drive 2X sur
www.iluminarc.com pour de plus amples informations.
Clause de Non-Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.
GARANTIE LIMITÉE
VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA
GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.
Pour les clients aux États-Unis et au Mexique: www.www.iluminarc.com/warranty-registration-architectural-lighting.
Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de
la France et de l'Allemagne: www.www.iluminarc.com/warranty-registration-architectural-lighting.
Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant
la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y
sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par
cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le
nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère
des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est
valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France,
en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.
Consignes de Sécurité
• Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé par un câble ou
cordon spécial disponible exclusivement auprès du fabricant ou de son prestataire de service.
• Ce produit est uniquement réservé à un usage professionnel.
• N’ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d’être réparé par l’utilisateur.
• Attention : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple
d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants
électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu
environnant avant de le mettre sous tension.
• ATTENTION : le boîtier de cet appareil est brûlant lors du fonctionnement.
• Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 po (50 cm) des surfaces adjacentes.
• Ne laissez AUCUNE source inflammable dans un rayon de 11,8 po (30 cm) de l’appareil lorsque celui-ci fonctionne.
• N’utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau
ou de l'humidité pourrait en affecter le fonctionnement. (IP20)
• N’utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
• Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.
• Cet appareil doit UNIQUEMENT être branché sur une source d’alimentation (PSE) IEEE 802.3bt POE.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• La plage de température de démarrage est de -4 °F à 113 °F (-20 °C à 45 °C). Ne démarrez pas le produit en
dehors de cette plage.
• La plage de température de fonctionnement est de -40 °F à 113 °F (-40 °C à 45 °C). N'utilisez pas le produit en
dehors de cette plage.
• La plage de température de stockage est de -40 °F à 167 °F (-40 °C à 75 °C). Ne stockez pas le produit en dehors de cette plage.
Conformité FCC
Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L’utilisation est soumise aux deux
conditions suivantes :
1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.
Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait
annuler le droit de l'utilisateur à utiliser l'équipement.
Contact
En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l’Allemagne, ou du Mexique,
contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à
la fin de ce MdR pour obtenir des informations pour nous contacter.
Ce Qui est Inclus
•LΩGIC POE X
• Manuel de Référence

FR
12
LΩGIC POE X MdR Rev. 3
MANUEL DE RÉFÉRENCE
Description du produit
Le LΩGIC POE X est une interface POE (Alimentation par Ethernet) conçue pour connecter des appareils LΩGIC MR16
Downlight S au LΩGIC Drive 2X et envoyer des données sans alimentation depuis le LΩGIC Drive 2X vers des appareils
de la gamme LΩGIC sur une plus grande distance que ne le permet un branchement par câblage en Ethernet CAT6. Il
dispose de 3 ports Ethernet : 1 INPUT (entrée), 1 THRU (données uniquement) et 1 OUTPUT (alimentation et données).
L’utilisation du port THRU nécessite l’ajout d’un injecteur POE avant la connexion aux appareils de la gamme LΩGIC.
Courant continu
Cet appareil est alimenté par le LΩGIC Drive 2X via une connexion CAT6 de 52 VDC. Pour plus de détails, téléchargez le
manuel d’utilisation du LΩGIC Drive 2X sur www.iluminarc.com.
Chaînage électrique
Vous pouvez connecter jusqu’à 8 appareils LΩGIC MR16 Downlight S à partir d’une seule sortie du LΩGIC Drive 2X en
utilisant un LΩGIC POE X.
Vue d'ensemble du produit
Description du panneau avant
Installation
Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Soyez sûr que les matériels de montage sont
capables de supporter le poids du produit.
L'arrière du LΩGIC POE X est doté de 2 perforations quadridirectionnelles en forme de languettes permettant de
l’accrocher à un mur ou de le fixer sur une surface.
Schéma de Montage
#Nom Fonction
1INPUTPour l’entrée d’alimentation (52V) et de signal de données à partir du LΩGIC Drive 2X
2THRU
Signaux de données de sortie uniquement (pour une transmission longue distance; nécessite une
injection de puissance électrique à la destination)
3OUTPUTPour la sortie d’alimentation (48V) et de signal de données
231
0,68 po
17,2 mm
0,68 po
17,2 mm
2,08 po
52,8 mm
2,76 po
70 mm
3,43 po
87,2 mm
Perforations quadridirectionnelles en forme de goutte
Surface de montage ou mur
Pieds pour
montage en
surface (x4)

13
FR
MANUEL DE RÉFÉRENCE
LΩGIC POE X MdR Rev. 3
Connexion et câblage
Le LΩGIC POE X dispose d’un port INPUT, un port THRU (données uniquement) et un port OUTPUT (alimentation et
données) qui nécessitent des connexions Ethernet CAT6.
Entre un LΩGIC Drive 2X et un LΩGIC POE X :
Il est possible d’utiliser des câbles de diamètre plus petit pour les distances courtes, mais tout câble de plus de 15 m (50
ft) doit être blindé et d’un diamètre de 23 AWG sans quoi les appareils risquent de ne pas être suffisamment alimentés.
Exigences relatives au câble : Câble CAT6 4 paires torsadées de diamètre max/min de 23/28 AWG.
• Pour les distances inférieures à 15 m (50 ft) : 23-28 AWG (blindé ou non blindé)
• Pour des distances de 15 à 100 m (50 à 328 ft) : 23 AWG (blindé)
Port OUTPUT
Le port OUTPUT du LΩGIC POE X permet un total de câblage jusqu’à 23 mètres (75 ft) entre le LΩGIC POE X et le
dernier LΩGIC MR16 Downlight S de la chaîne. Ces câbles peuvent être de diamètres 23-28 AWG (blindés ou non).
Port THRU
Le port THRU du LΩGIC POE X ne transmet que le signal de commande du LΩGIC Drive 2X, sans aucune alimentation.
Un injecteur POE doit être utilisé AVANT le premier appareil LΩGIC de la chaîne pour l’alimenter ainsi que pour alimenter
tous les autres appareils connectés sur ce port.
LΩGIC Drive 2X
LΩGIC MR16
Downlight S
LΩGIC POE X
LΩGIC Drive 2X
Produit LΩGIC
LΩGIC MR16 Downlight S
Un injecteur POE ET un
LΩGIC POE Xsupplémentaire
doivent être utilisés tous les
8 LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
INPUT LΩGIC
POE X
THRU
OUTPUT
LΩGIC MR16 Downlight S
LΩGIC POE X
OUTPUTTHRUINPUT
Câblage total jusqu’à 23
mètres (75 ft) entre le port
OUTPUT du LΩGIC POE X
et le dernier
LΩGIC MR16 Downlight S
dans la chaîne
Un injecteur POE doit être
utilisé entre le port THRU du
LΩGIC POE X et le premier
appareil LΩGIC connecté
À d’autres produits LΩGIC
À d’autres produits LΩGIC MR16 Downlight S
Injecteur POE
Injecteur POE

FR
14
LΩGIC POE X MdR Rev. 3
MANUEL DE RÉFÉRENCE
Graphique RDM
Reportez-vous à la page du produit LΩGIC POE X sur www.iluminarc.com pour la dernière graphique RDM.
GET SET Catégorie ID de paramètre RDM
(emplacement 21-22) Valeur
Obligatoire Détail
Network
Management
DISC_UNIQUE_BRANCH 0x0001 
DISC_MUTE 0x0002 
DISC_UN_MUTE 0x0003 

RDM
Information
QUEUED_MESSAGE 0x0020
SUPPORTED_PARAMETERS 0x0050 
IDENTIFY_DEVICE, DEVICE_INFO,
SOFTWARE_VERSION_LABEL,
SUPPORTED_PARAMETERS,
DMX_START_ADDRESS,
DEVICE_MODEL_DESCRIPTION,
MANUFACTURER_LABEL,
DEVICE_LABEL, DMX_PERSONALITY,
PERSONALITY_DESCRIPTION,
SENSOR_DEFINITION, SENSOR_VALUE
PARAMETER_DESCRIPTION 0x0051 

Product
Information
DEVICE_INFO 0x0060 
1, RDM Protocol Version: V1.0;
2, Device_Mode_ID: 0x1817;
3, Product Category Defines:
PRODUCT_CATEGORY_FIXTURE_FIXED;
4, Software Version ID;
5, DMX512 Footprint;
6, DMX512 Personality;
7, DMX512 Start Address;
8, Sensor Count;
PRODUCT_DETAIL_ID_LIST 0x0070
DEVICE_MODEL_DESCRIPTION 0x0080 POE X
MANUFACTURER_LABEL 0x0081 ILUMINARC
 DEVICE_LABEL 0x0082 POE X
SOFTWARE_VERSION_LABEL 0x00C0 V_._
 FACTORY_DEFAULTS FACTORY_DEFAULTS : yes

DMX Setup
DMX_PERSONALITY 0x00E0 9pcs persons

DMX_PERSONALITY_DESCRIPTION 0x00E1 RED/1CH, GREEN/1CH, BLUE/1CH, WHITE/1CH, TW/2CH, RGB/3CH, RGBW/
4CH, RGBW+D/5CH, FULL/10CH
 DMX_START_ADDRESS 0x00F0 1-503
Sensors SENSOR_DEFINITION 0x0200 0.) Product Temperature _ _ °C
SENSOR_VALUE 0x0201 —20° —100°
 Control IDENTIFY_DEVICE 0x1000 Identify State: Off

15
FR
MANUEL DE RÉFÉRENCE
LΩGIC POE X MdR Rev. 3
Spécificités Techniques
Dimensions et Poids
Remarque: Les dimensions en pouce sont arrondies.
Alimentation
Câblage (LΩGIC Drive 2X à LΩGIC POE X)
Câblage
(Port OUTPUT du LΩGIC POE X à LΩGIC MR16 Downlight S final)
Thermique
Commande
Longueur Largeur Hauteur Poids
151 mm (5,95 po) 98 mm (3,86 po) 31 mm (1,22 po) 0,5 kg (1,1 lb)
Source
d'alimentation Tension d'entrée Alimentation via POE Tension de sortie Sélection de tension
Alimentation électrique
par câble Ethernet 52-56 V CC 75 W 48 V CC Fixe
E/S alimentation US / Monde UK / Europe
Connecteur d'entrée d'alimentation Ethernet RJ45 Ethernet RJ45
Connecteur de sortie d'alimentation Ethernet RJ45 Ethernet RJ45
Type de câble (obligatoire) CAT6 CAT6
Longueur totale maximale de câble Plage de diamètre de câble
Moins de 15 m (50 ft) Plage de diamètre de câble 15-100 m (50-328 ft)
100 m (328 pi) 23-24 AWG (blindé ou non blindé) 23 AWG (blindé)
Longueur totale maximale de câble
23 m (75 pi)
Plage de température ambiante Système de Refroidissement
-20 °C à 45 °C (-4 °F à 113 °F) Convection
Description de l'Appareil Nom de l'Appareil Code de l'Article Code UPC
LΩGIC POE X LOGICPOEX 1541817 781462221652

DE
16
LΩGIC POE X SAL Rev. 3
SCHNELLANLEITUNG
Über diese Schnellanleitung
In der Schnellanleitung des LΩGIC POE X finden Sie die Produktinformationen, wie etwa über die Montage, Anschließen
und Technische Daten. Laden Sie für weiterführende Informationen unter www.iluminarc.com das Benutzerhandbuch für
das LΩGIC Drive 2X herunter.
Haftungsausschluss
Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert
werden.
EINGESCHRÄNKTE GARANTIE
ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN
GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.
Für Kunden in den USA und in Mexiko: www.www.iluminarc.com/warranty-registration-architectural-lighting.
Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und
Deutschland: www.www.iluminarc.com/warranty-registration-architectural-lighting.
Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten
Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei
normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer
des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in
Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das
Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER
STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben
möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA,
im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig.
Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.
Sicherheitshinweise
• Ist das externe flexible Kabel dieser Leuchte beschädigt, muss es durch ein gleichwertiges Kabel oder ein
ausschließlich vom Hersteller oder dessen Vertriebspartner erhältliches Kabel ersetzt werden.
• Die Produkt ist ausschließlich für den professionellen Einsatz bestimmt.
• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden. Installieren Sie das Gerät
an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden
Flächen.
• Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 30 cm dieses Geräts, während es in
Betrieb oder an der Stromversorgung angeschlossen ist.
• VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine
andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im
Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in
der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
• Nehmen sie das Gerät NICHT im Freien oder an einem Ort in Betrieb, der durch Staubentwicklung, übermäßige
Hitze, Wasser oder hohe Luftfeuchtigkeit charakterisiert ist. (IP20)
• NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse oder das Kabel beschädigt erscheinen.
• Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.
• Schließen Sie NUR dieses Produkt an die IEEE 802.3bt PoE-Stromquelle (PSE – Power Source Equipment) an.
• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
• Der Anlauftemperaturbereich liegt zwischen -4 °F bis 113 °F (-20 °C bis 45 °C). Starten Sie das Produkt nicht
außerhalb dieses Bereichs.
• Der Betriebstemperaturbereich liegt zwischen -40 °F bis 113 °F (-40 °C bis 45 °C). Betreiben Sie das Produkt nicht
außerhalb dieses Bereichs.
• Der Lagertemperaturbereich liegt zwischen -40 °F bis 167 °F (-40 °C bis 75 °C). Lagern Sie das Produkt nicht
außerhalb dieses Bereichs.
FCC-Konformität
Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:
1. Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
2. Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen
unerwünschten Betrieb verursachen.
Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die
Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

17
DE
SCHNELLANLEITUNG
LΩGIC POE X SAL Rev. 3
Kontakt
Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren
Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen
finden Sie im Contact Us am Ende dieses QRG.
Packungsinhalt
Produktbeschreibung
Der LΩGIC POE X ist eine Power-over-Ethernet-Schnittstelle zum Verbinden der LΩGIC MR16 Downlight S-Produkte mit
dem LΩGIC Drive 2X und zum Senden von Daten ohne Stromversorgung vom LΩGIC Drive 2X an LΩGIC-Produkte, die
zu weit weg positioniert sind, als dass die Stromversorgung zuverlässig über CAT6-Kabel sichergestellt werden könnte.
Er verfügt über 3 Ethernet-Anschlüsse: 1 INPUT (Eingang), 1 THRU (Durchgang, nur Daten) und 1 OUTPUT (Ausgang,
Strom und Daten). Die Verwendung der THRU-Anschlüsse erfordert zusätzlich einen PoE-Injektor, bevor eine
Verbindung zu LΩGIC-Produkten hergestellt werden kann.
Gleichstrom
Dieses Produkt wird vom LΩGIC Drive 2X über eine CAT6-Verbindung mit 52 VDC versorgt. Laden Sie für
weiterführende Informationen zum LΩGIC Drive 2X unter www.iluminarc.com das Benutzerhandbuch herunter.
Serienschaltung der Geräte
Sie können an einem Ausgang des LΩGIC Drive 2X über die LΩGIC POE X bis zu 8 LΩGIC MR16 Downlight S-Produkte
anschließen.
Produktübersicht
Beschreibung des Bedienfeldes auf der Vorderseite
•LΩGIC POE X
• Schnellanleitung
#Name Funktion
1INPUTEingangsspannung (52 V) und Datensignal vom LΩGIC Drive 2X
2 THRU Nur Ausgang des Datensignals (für Übertragung über große Entfernungen; erfordert
Stromversorgung am Zielort)
3OUTPUTAusgangsspannung (48 V) und Datensignal
231

DE
18
LΩGIC POE X SAL Rev. 3
SCHNELLANLEITUNG
Montage
Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Stellen Sie sicher, dass die
Befestigungsmaterial dafür ausgelegt sind, das Produktgewicht tragen zu können.
Der LΩGIC POE X verfügt am Boden über in vier Richtungen zeigende, ovale Öffnungen für die Befestigung an einer
Wand oder zur Sicherung auf einer Oberfläche.
Montagediagram
Anschließen und Verkabelung
Der LΩGIC POE X verfügt über 1 INPUT (Eingang), 1 THRU (Durchgang, nur Daten) und 1 OUTPUT (Ausgang, Strom
und Daten); diese Anschlüsse erfordern CAT6 Ethernet-Verbindungen.
0,68 Zoll
17,2 mm
0,68 Zoll
17,2 mm
2,08 Zoll
52,8 mm
2,76 Zoll
70 mm
3,43 Zoll
87,2 mm
Montagefläche oder Wand
Vier-Richtungen ovale Öffnungen
Füße zur
Aufputzmontage
(x4)
LΩGIC Drive 2X
LΩGIC MR16
Downlight S
LΩGIC POE X

19
DE
SCHNELLANLEITUNG
LΩGIC POE X SAL Rev. 3
Zwischen LΩGIC Drive 2X und LΩGIC POE X:
Bei kurzen Kabeln kann ein kleinerer Querschnitt verwendet werden, aber jedes Kabel mit einer Länge von mehr als 15
m muss 23 AWG und abgeschirmt sein, da die Produkte andernfalls nicht ausreichend mit Strom versorgt werden.
Kabelanforderungen: Max./min. Querschnitt 23/28 AWG CAT6 4, verdrillte Aderpaare.
• Bei Entfernungen von weniger als 15 m: 23–28 AWG (abgeschirmt oder nicht abgeschirmt)
• Bei Entfernungen von 15 bis 100 m: 23 AWG (abgeschirmt)
OUTPUT-Anschluss
Der OUTPUT-Anschluss des LΩGIC POE X erlaubt zwischen dem LΩGIC POE X und dem letzten LΩGIC MR16
Downlight S in der Kette eine Verkabelung mit einer Gesamtkabellänge von 23 m. Diese Kabel können 23–28 AWG
(abgeschirmt oder nicht abgeschirmt) sein.
THRU-Anschluss
Am THRU-Anschluss des LΩGIC POE X wird nur das Steuersignal vom LΩGIC Drive 2X durchgelassen; hier erfolgt
keine Stromversorgung. Ein POE-Injektor muss VOR dem ersten LΩGIC-Produkt in der Kette eingesetzt werden, um
dieses und die anderen, an diesem Anschluss angeschlossenen Produkte mit Strom zu versorgen.
LΩGIC Drive 2X
POE-Injektor
LΩGIC Produkt
LΩGIC MR16 Downlight S
POE-Injektor Ein POE-Injektor UND ein zusätzlicher
LΩGIC POE X müssen nach jedem 8.
LΩGIC MR16 Downlight S verwendet
werden
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
Zu weiteren LΩGIC-Produkten
INPUT LΩGIC
POE X
THRU
OUTPUT
LΩGIC MR16 Downlight S
Zu weiteren LΩGIC MR16 Downlight S-Produkten
LΩGIC POE X
OUTPUTTHRUINPUT
Ein POE-Injektor muss
zwischen dem THRU-
Anschluss des LΩGIC POE X
und dem ersten
angeschlossenen LΩGIC-
Produkt eingesetzt werden
Zwischen dem OUTPUT-
Anschluss des
LΩGIC POE X und dem
letzten LΩGIC MR16
Downlight S in der Kette
kann die
Gesamtkabellänge 23 m
betragen
