IME Nemo D4-e User manual

Nemo D4-e
07/17 10783591 WEB I cod.MFD4E06
Via Travaglia 7 20094 CORSICO (MI) Tel. [phone] Fax [phone] [phone] [e-mail]
www.imeitaly.com
ISTRUMENTI MISURE ELETTRICHE SpA
ISTRUMENTI MISURE ELETTRICHE SpA
ISTRUMENTI MISURE ELETTRICHE SpA

Nemo D4-e
07/17 10783591 WEB I cod.MFD4E06
2
Multimisura
Misurano
e visualizzano
più grandezze
contemporaneamente
Conteggio energia
Quantificano
i consumi energetici
Comunicazione
Comunicano le misure
effettuate a distanza
Interfacciano differenti
modi di comunicazione
Misura e controllo
Misurano
e intervengono
segnalando condizioni
particolari
La I.M.E. S.p.A. si riserva in qualsiasi momento, di modicare le caratteristiche tecniche senza darne preavviso.
La documentazione tecnica del prodotto è disponibile sul sito www.imeitaly.com nell’area “Documentazione tecnica” digitare nel campo “Codice Nota Tecnica: NT901” .
Indice
Schemi d’inserzione pag.3
Istruzioni per l’installazione pag.3
Programmazione pag.4
Parametri programmabili pag.4-5
Diagnostica sequenza fasi pag.5
Livello 1 Password = 1000
1.0 Password pag.4 e 6
1.1 Pagina visualizzazione personalizzata pag.4 e 6
Tabelle misure personalizzabili pag.7
1.2 Connessione pag.4 e 8
1.3 Tempo integrazione corrente e potenza media pag.4 e 8
1.4 Avvio conteggio contaore pag.4 e 8
1.5 Comunicazione RS485 ModBus RTU/TCP pag.4 e 9
1.6 Impulsi energia pag.4 e 9
Livello 2 Password = 2001
2.0 Password pag.5 e 10
2.1 Rapporto TA esterno pag.5 e 10

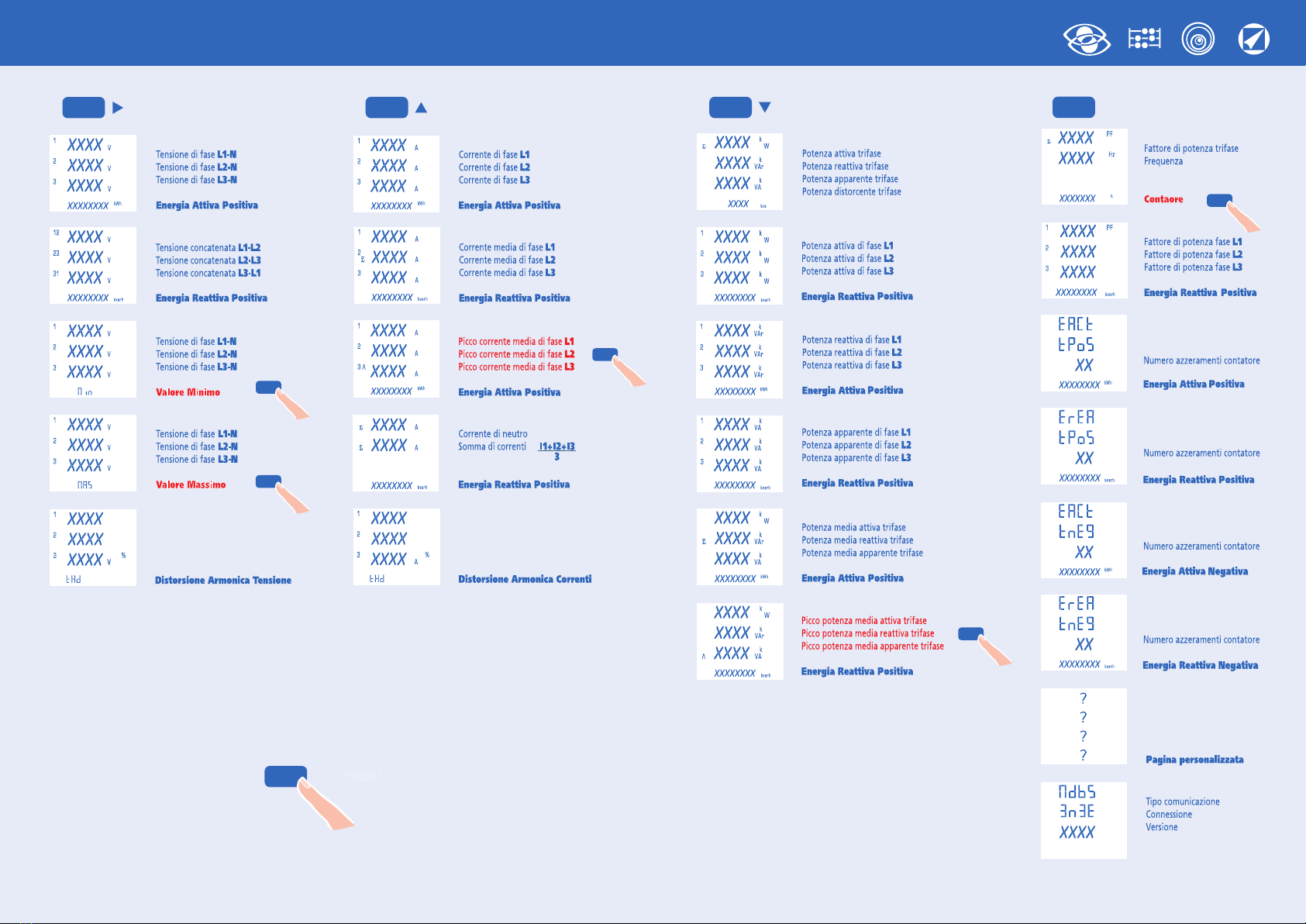

Visualizzazione pag.11
Configurazione trifase 4 fili (3N-3E) pag.12
Configurazione trifase 3 fili (3-3E / 3-2E) pag.13
Configurazione monofase (1N-1E) pag.14
Alimentazione Ausiliaria pag.15
Impostazione di fabbrica pag.15

Nemo D4-e
07/17 10783591 WEB I cod.MFD4E06 3

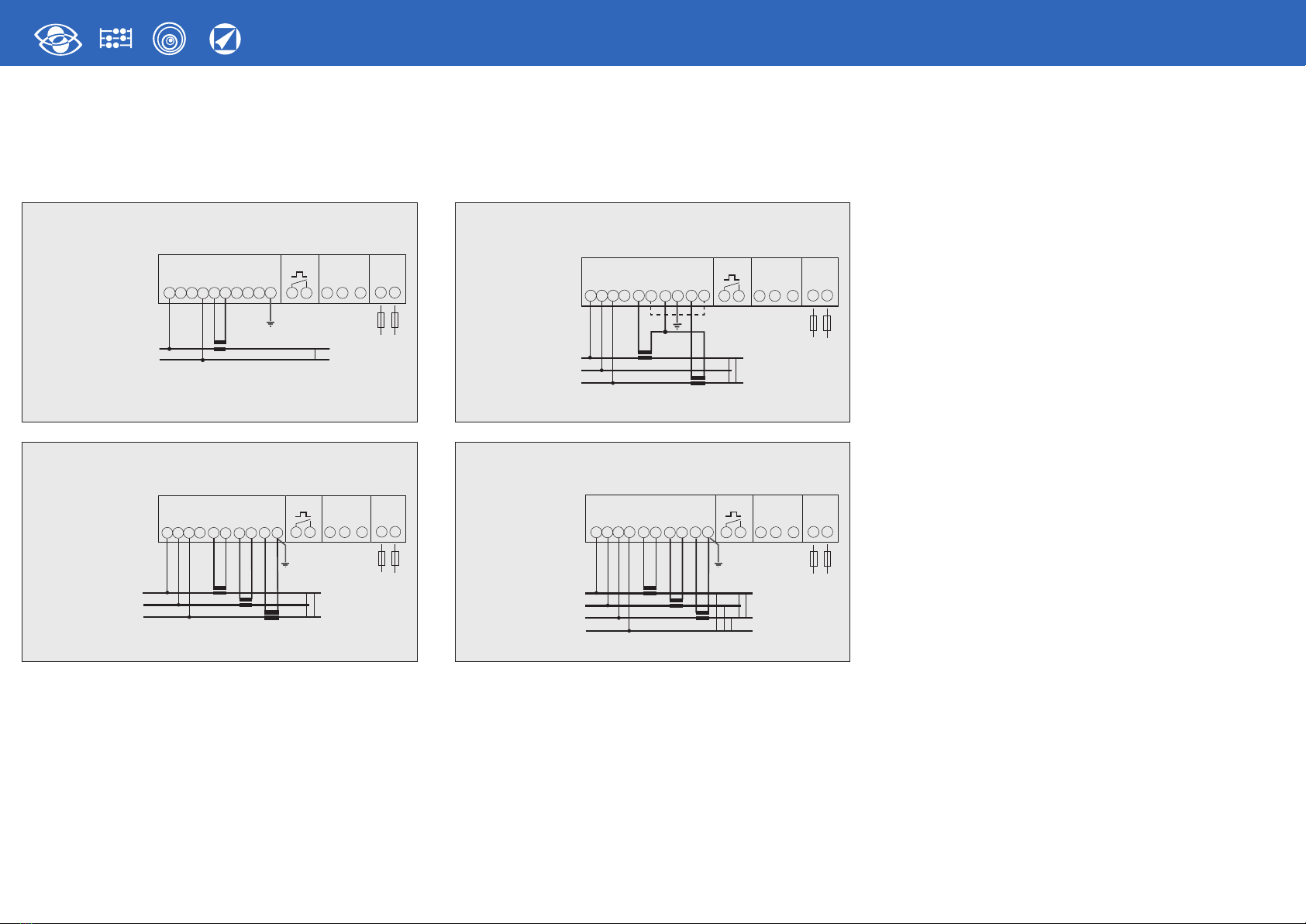

S 1000/452
1N1E
S 1000/454
3-3E
S 1000/453
3-2E
S 1000/455
3N3E
258 1
11 36
47
S1
P1 LOAD
X
INPUT
VOLTAGE CURRENT
15
29
20
AUX.
SUPPLY
21
+–
33 34 35
RS 485
OUTPUT
OUTPUT
0V
F
+–
9
INPUT
VOLTAGE CURRENT
258 139
47
11 15
29
20
AUX.
SUPPLY
21
+–
33 34 35
RS 485
OUTPUT
OUTPUT
0V
F
+–
6
X
X
X
S1
P1
S1
P1
LOAD
X
X
X
S1
P1 S1
P1 S1
P1
LOAD
INPUT
VOLTAGE CURRENT
258 1369
47
11 15
29
20
AUX.
SUPPLY
21
+–
33 34 35
RS 485
OUTPUT
OUTPUT
0V
F
+–
X
X
X
S1
P1 S1
P1 S1
P1 X X X
LOAD
INPUT
VOLTAGE CURRENT
258 1369
47
11 15
29
20
AUX.
SUPPLY
21
+–
33 34 35
RS 485
OUTPUT
OUTPUT
0V
F
+–
Istruzioni per l’installazione
Questo prodotto deve essere installato in conformità con le regole d’instal-
lazione e di preferenza da un elettricista qualificato. L’eventuale installazio-
ne impropria e/o utilizzo improprio dello stesso possono comportare rischi
di shock elettrico o incendio. Prima di procedere all’installazione,
leggere attentamente le istruzioni e individuare un luogo di montaggio
idoneo in funzione del prodotto.
Non aprire, smontare, alterare o modificare l’apparecchio eccetto speciale
menzione indicata nel manuale.
Tutti i prodotti IME devono essere esclusivamente aperti e riparati da
personale adeguatamente formato e autorizzato da IME. Qualsivoglia
apertura o riparazione non autorizzata comporta l’esclusione di eventuali
responsabilità, diritti alla sostituzione e garanzie.
Verificare che i dati di targa dell’apparecchio (tensione di misura, tensione di alimen-
tazione ausiliaria, corrente di misura, frequenza) corrispondano a quelli effettivi della
rete a cui viene collegato lo strumento.
Nei cablaggi rispettare scrupolosamente lo schema di inserzione; una
inesattezza nei collegamenti è inevitabilmente causa di misure falsate o di
danni allo strumento.
Collegato lo strumento, completare l’installazione con la configurazione
dell’apparecchio.
ATTENZIONE!
I collegamenti a terra riportati negli schemi di inserzione sono
obbligatori.
Collegare alimentazione ausiliaria ai terminali 20 e 21.
F : 0,5A gG

Nemo D4-e
07/17 10783591 WEB I cod.MFD4E06
4
Parametri Programmabili
Livello 1
Password = 1000
1.1 Pagina visualizzazione personalizzata
Possibilità di impostare una pagina di visualizzazione personalizzata, in cui scegliere
quali grandezze far comparire nelle tre righe di visualizzazione.
Se l’utente imposta una pagina personalizzata, questa diventerà la visualizzazione
standard all’accensione dello strumento (in alternativa a quella riportante le tensioni di linea)
Le grandezze selezionabili per la pagina personalizzata sono riportate nelle tabelle
pag.7
1.2 Connessione
Lo strumento può essere utilizzato per linea monofase o trifase 3 e 4 fili.
Le inserzioni selezionabili sono:
Simbolo Linea Carico n°TA esterni Schema Simbolo
1N1E Monofase
- 1 S 1000/452
3-2E Trifase 3 fili Squilibrato 2 S 1000/453 Aron L1 - L3
3-3E Trifase 3 fili Squilibrato 3 S 1000/454
3N3E Trifase 4 fili Squilibrato 3 S 1000/455
1.3 Tempo integrazione corrente e potenza media
Tempo integrazione selezionabile: 5, 8, 10, 15, 20, 30, 60minuti
Il tempo selezionato, vale sia per la corrente che per la potenza media
1.4 Avvio conteggio contaore
Seleziona la grandezza che avvia il conteggio del contaore: tensione oppure potenza
Tensione: avvio conteggio con tensione di fase > 20V
Potenza: potenza attiva totale, valore programmabile 0,5...50%Pn (potenza nominale)
1.5 Comunicazione RS485 ModBus RTU/TCP
In funzione dei modelli, lo strumento può essere privo di comunicazione oppure
dotato di comunicazione RS485 ModBus RTU/TCP
N° indirizzo: 1...255
Bit di parità: nessuna – pari – dispari
Tempo di attesa prima della risposta: 3...100ms
Velocità trasmissione: 4800 – 9600 – 19200 bit/s
1.6 Impulsi energia
Grandezza associabile: energia attiva o reattiva
Peso impulsi: 1imp/10Wh(varh) – 100Wh(varh) – 1kWh(kvarh) - 10kWh(kvarh) -
100kWh(kvarh) – 1MWh(Mvarh) - 10MWh(Mvarh)
Durata impulso: 50 – 100 – 200 – 300ms

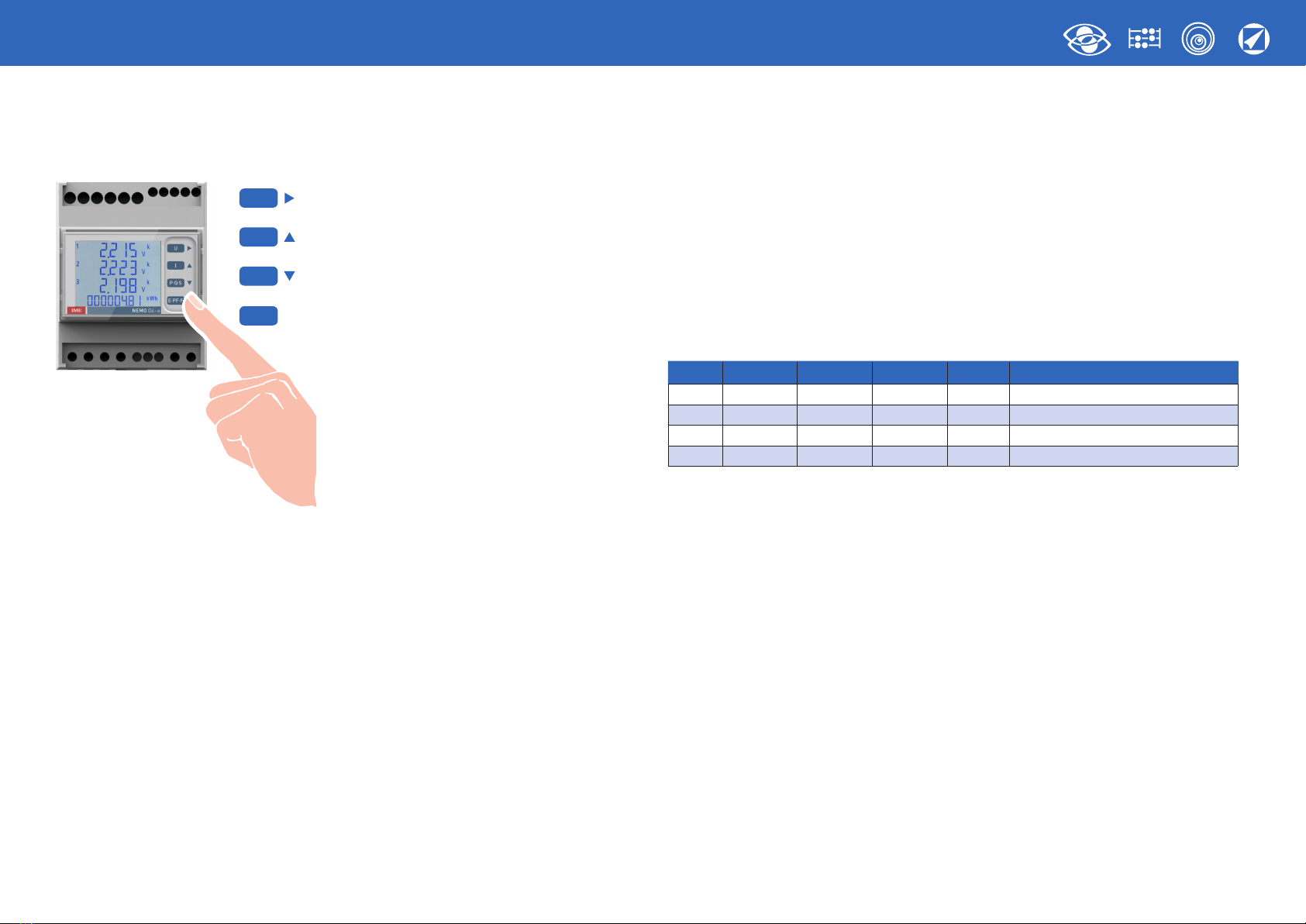

Programmazione
La programmazione è suddivisa su due livelli, protetti da due differenti password numeriche e
avviene tramite tastiera frontale, 4 tasti
Sposta il cursore
Aumenta il valore impostato
Nella pagine con scelta fra valori fissi, scorre i valori impostabili
Diminuisce il valore impostato
Nella pagine con scelta fra valori fissi, scorre i valori impostabili
Conferma
In fase di programmazione
Tenendo premuto il tasto OK si ritorna
alla pagina precedente
Livello 1
Password = 1000
1.0 Password
1.1 Pagina visualizzazione personalizzata
1.2 Connessione
1.3 Tempo integrazione corrente e potenza media
1.4 Avvio conteggio contaore
1.5 Comunicazione RS485 ModBus RTU/TCP
1.6 Impulsi energia

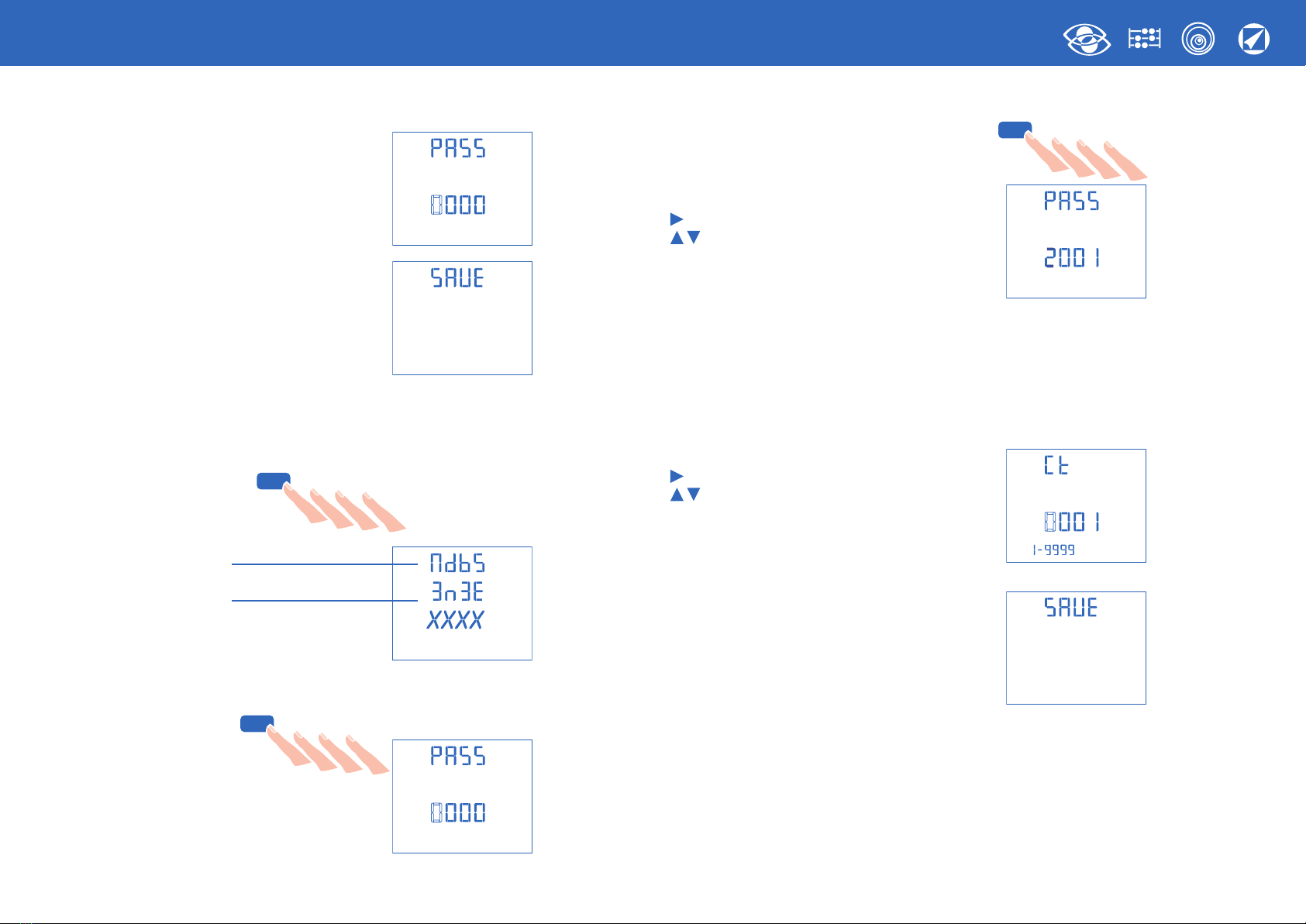

Livello 2
Password = 2001
2.0 Password
2.1 Rapporto TA esterno
U
I
P Q S
E PF F
..
..
OK

Nemo D4-e
07/17 10783591 WEB I cod.MFD4E06 5
Livello 2
Password = 2001
2.1 Rapporto TA esterno
Ct = Rapporto primario/secondario TA esterno (es. TA 800/5A Ct = 160)
Rapporto TA esterno (Ct): 1...9999 (massima corrente primaria 50000/5A)
Modificando i rapporto i contatori di energia vengono azzerati automaticamente.
Diagnostica sequenza fasi
Nel software è presente un algoritmo di diagnostica e di correzione della sequenza di inser-
zione voltmetrica ed amperometrica.
La funzione è attivabile a richiesta e protetta da password; consente di visualizzare e modifi-
care la sequenza di cablaggio con le seguenti limitazioni:
1) Il conduttore di neutro (nelle inserzioni 4 fili) deve essere correttamente posizionato (morsetto 11)
2) Non devono essere presenti incroci fra le correnti
3) Il fattore di potenza deve essere compreso fra 0.9cap e 0.7ind per ognuna delle fasi
Vedi www.imeitaly.com “SUPPORTO TECNICO”.

Nemo D4-e
07/17 10783591 WEB I cod.MFD4E06
6

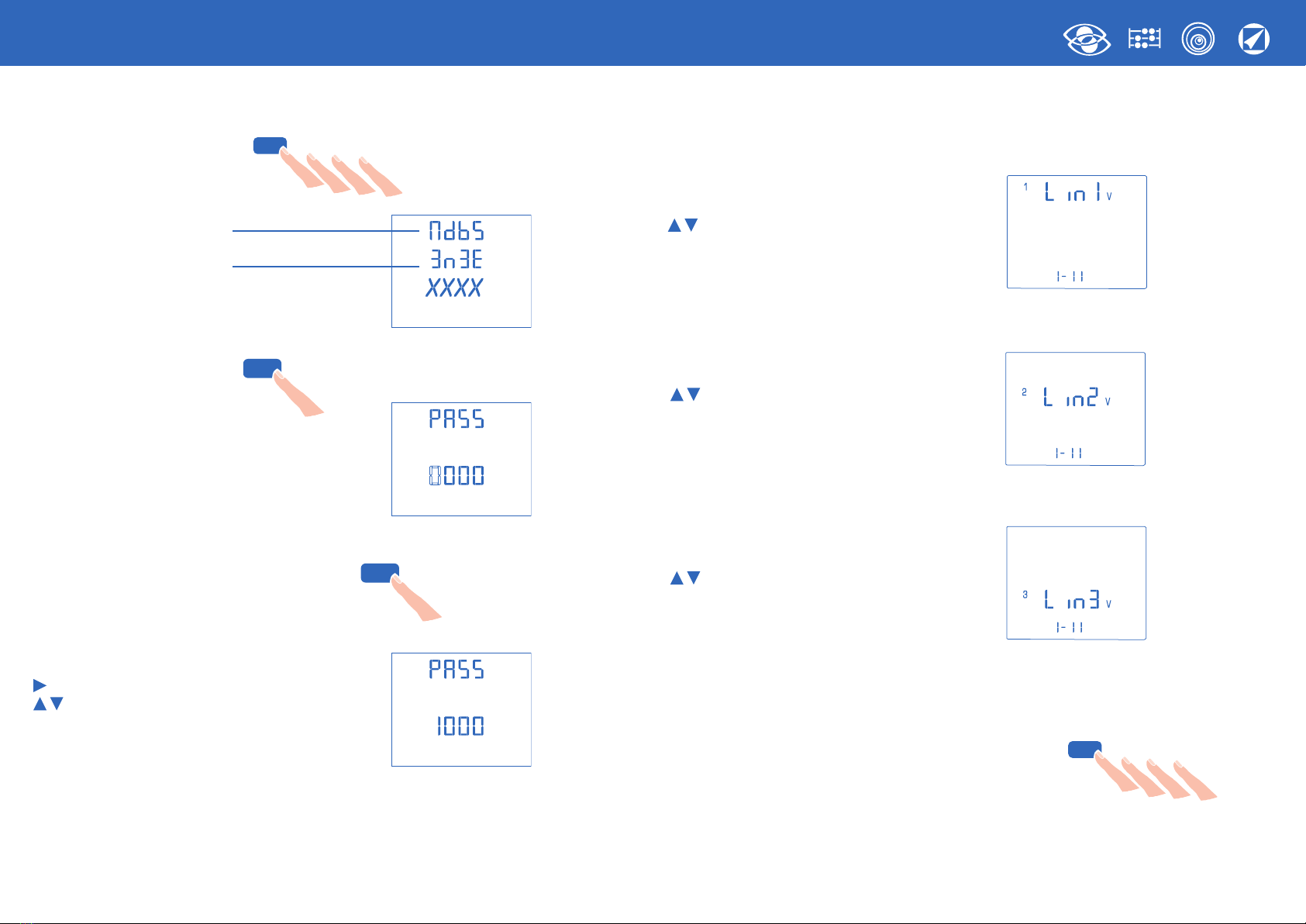

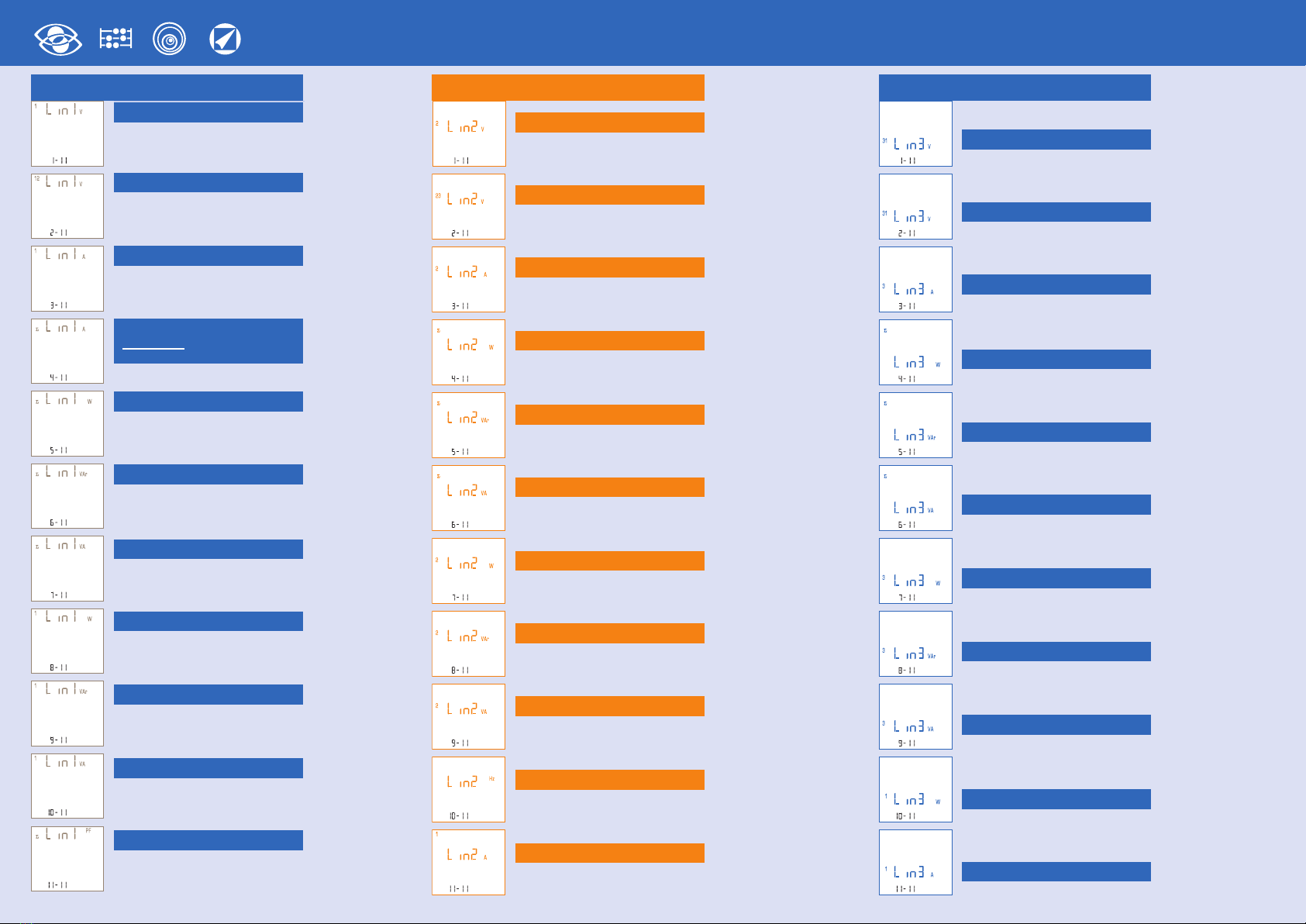

1.1 Pagina visualizzazione personalizzata
Possibilità di scegliere quali grandezze far comparire nelle tre righe di visualizzazione.
Per personalizzare la pagina, selezionare la grandezza voluta per la riga 1
(tra quelle indicate in Tab.1)
seleziona la grandezza
OK conferma
Selezionare la grandezza voluta per la riga 2
(tra quelle indicate in Tab.2)
seleziona la grandezza
OK conferma
Selezionare la grandezza voluta per la riga 3
(tra quelle indicate in Tab.3)
seleziona la grandezza
OK conferma
La pagina personalizzata, diventerà la visualizzazione standard all’accensione dello
strumento.
Nota Qualora non si volesse configurare la pagina personalizzata, passare direttamente al
p.to1.2 Connessione premendo più volte il tasto
1.0 Password 1000
Premere più volte il tasto fino a visualizzare la pagina:
Tipo comunicazione
Connesione
Tenere premuto il tasto fino a visualizzare la pagina:
Impostare password 1000 e confermare
sposta il cursore
aumenta/diminuisce il valore impostato
OK conferma
E PF F
..
OK
E PF F
..
OK
E PF F
..
OK
E PF F
..
OK

Nemo D4-e
07/17 10783591 WEB I cod.MFD4E06 77
Riga 1 Tab.1
Tensione L1
Tensione L1-L2
Corrente L1
Somma di correnti
I1 + I2 + I3
3
Potenza Attiva Trifase
Potenza Reattiva Trifase
Potenza Apparente Trifase
Potenza Attiva L1
Potenza Reattiva L1
Potenza Apparente L1
Fattore di Potenza Trifase
Tensione L1
Tensione L3-L1
Potenza Attiva Trifase
Potenza Reattiva Trifase
Potenza Apparente Trifase
Potenza Attiva L3
Potenza Reattiva L3
Potenza Apparente L3
Potenza Attiva L1
Corrente L3
Corrente L1
Riga 2 Tab.3Riga 2 Tab.2
Tensione L1
Tensione L1-L2
Potenza Attiva Trifase
Potenza Reattiva Trifase
Potenza Apparente Trifase
Potenza Attiva L2
Potenza Reattiva L2
Potenza Apparente L2
Frequenza
Corrente L1
Corrente L2

Nemo D4-e
07/17 10783591 WEB I cod.MFD4E06
8

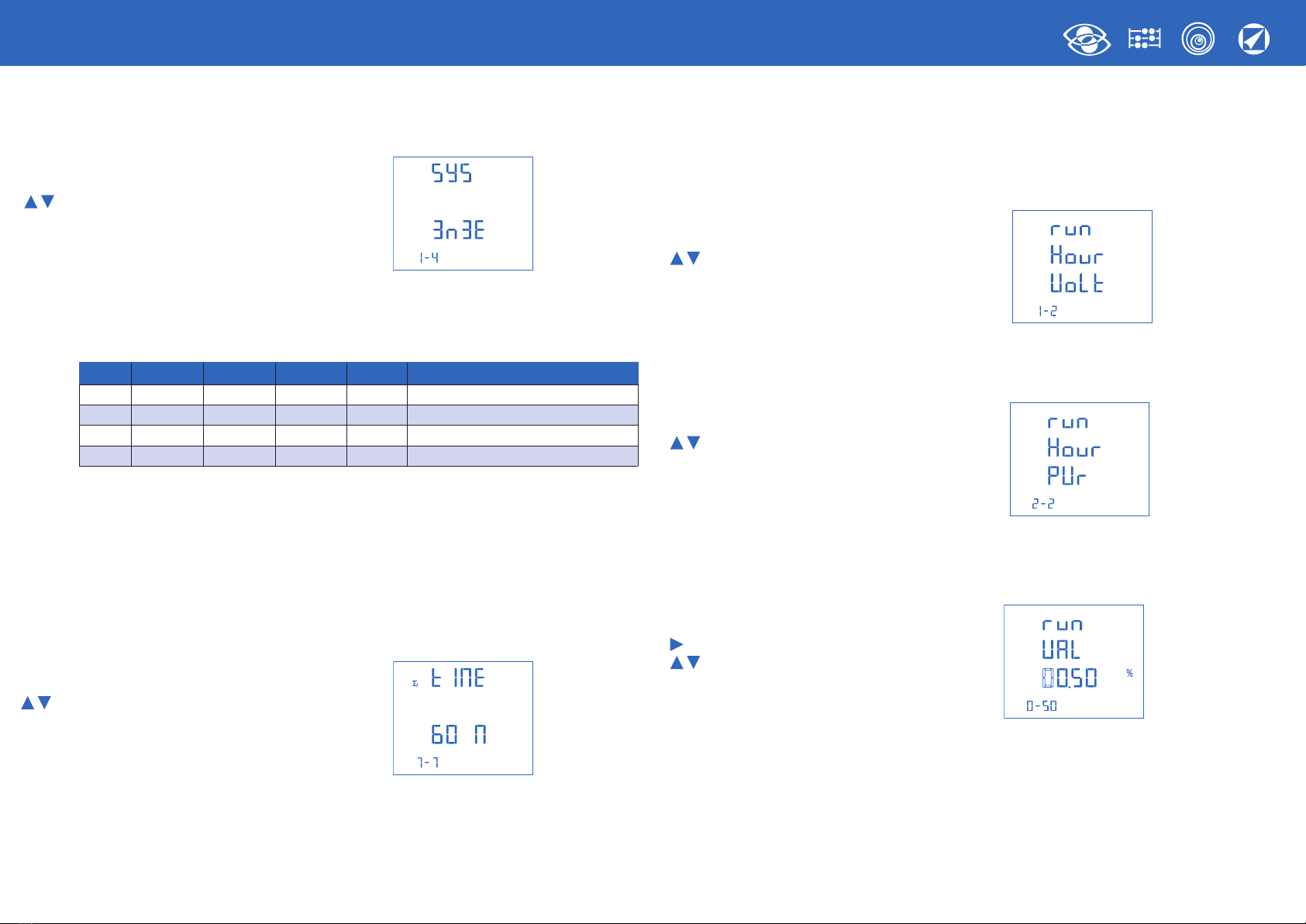

1.2 Connessione
seleziona la connessione
OK conferma
Selezionare il tipo di inserzione desiderato, rispettando poi scrupolosamente
lo schema di collegamento abbinato.
Le inserzioni selezionabili sono:
1.3 Tempo integrazione corrente e potenza media
Tempo integrazione selezionabile: 5, 8, 10, 15, 20, 30, 60minuti
Il tempo selezionato, vale sia per la corrente che per la potenza media
seleziona il valore di tempo
OK conferma
1.4 Avvio conteggio contaore
Seleziona la grandezza che avvia il conteggio del contaore: Tensione o Potenza.
1.4a Avvio conteggio tensione
Tensione: avvio conteggio con tensione di fase > 20V
seleziona tensione o potenza
OK conferma
1.4b Avvio conteggio potenza
seleziona tensione o pontenza
OK conferma
Potenza: potenza attiva totale, valore programmabile 0,5...50%Pn (potenza nominale)
sposta il cursore
aumenta/diminuisce il valore impostato
OK conferma
Simbolo Linea Carico n°TA esterni Schema Simbolo
1N1E Monofase
- 1 S 1000/452
2-2E Trifase 3 fili Squilibrato 2 S 1000/453 Aron L1 - L3
3-3E Trifase 3 fili Squilibrato 3 S 1000/454
3N3E Trifase 4 fili Squilibrato 3 S 1000/455

Nemo D4-e
07/17 10783591 WEB I cod.MFD4E06 9

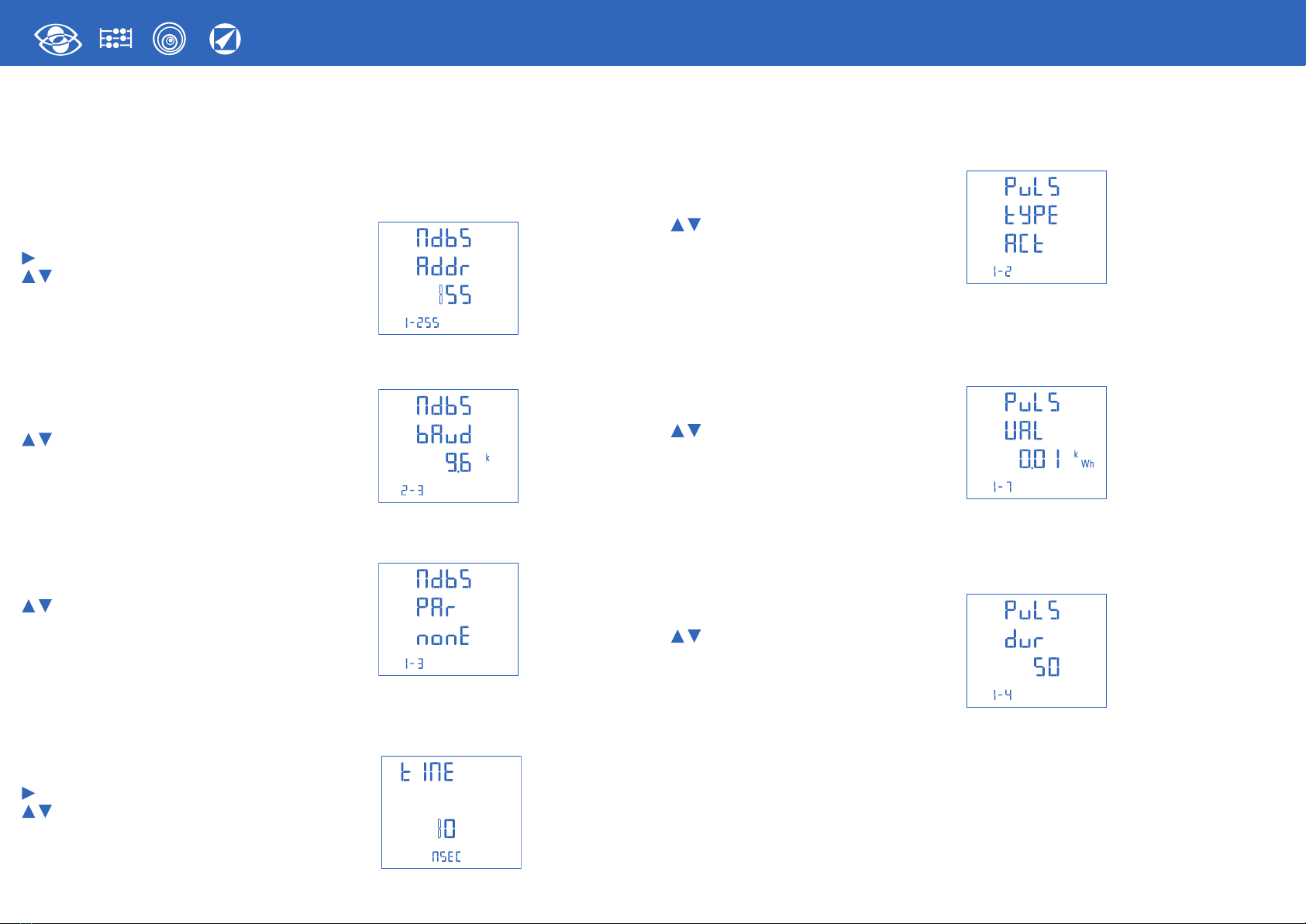

1.5 Comunicazione RS485 ModBus RTU / TCP
In funzione dei modelli, lo strumento può essere privo di comunicazione o dotato
di comunicazione RS485 ModBus RTU / TCP.
N° indirizzo: 1...255
sposta il cursore
aumenta/diminuisce il valore impostato
OK conferma
Velocità trasmissione: 4800 – 9600 – 19200 bit/s
seleziona velocità
OK conferma
Bit di parità: nessuna – pari – dispari
seleziona parità
OK conferma
Time di attesa prima della risposta: 3...99ms
sposta il cursore
aumenta/diminuisce il valore impostato
OK conferma
1.6 Impulsi energia
Grandezza associabile: energia attiva o reattiva
seleziona attiva / reattiva
OK conferma
Peso impulsi: 1imp/10Wh(varh) – 100Wh(varh) – 1kWh(kvarh) - 10kWh(kvarh) -
100kWh(kvarh) – 1MWh(Mvarh) - 10MWh(Mvarh)
seleziona peso impulso
OK conferma
Durata impulso: 50 – 100 – 200 – 300 ms
seleziona durata impulso
OK conferma

Nemo D4-e
07/17 10783591 WEB I cod.MFD4E06
10
Conferma dati programmati
OK conferma
OK conferma
2.0 Password 2001
Premere più volte il tasto fino a visualizzare la pagina:
Tipo comunicazione
Connesione
Tenere premuto il tasto fino a visualizzare la pagina:
Impostare password 2001 e confermare
sposta il cursore
aumenta/diminuisce il valore impostato
OK conferma
2.1 Rapporto TA esterno
Ct = Rapporto primario/secondario TA esterno (es. TA 800/5A Ct = 160)
Rapporto TA esterno (Ct): 1...9999 (massima corrente primaria 50000/5A)
sposta il cursore
aumenta/diminuisce il valore impostato
OK conferma
E PF F
..
OK
E PF F
..
OK
E PF F
..
OK

Nemo D4-e
07/17 10783591 WEB I cod.MFD4E06 11
Visualizzazione
La visualizzazione è suddivisa in quattro menù, accessibili con i relativi tasti funzione:
Le grandezze e le modalità di visualizzazione variano in funzione della connessione selezionata (linea trifase 3 o 4 fili, monofase, ecc.)
Nelle pagine seguenti sono indicate tutte le misure visualizzate, in funzione della connessione selezionata.
Agendo sui tasti funzione è possibile scorrere le varie misure disponibili:
*Vedi visualizzazione Dati Configurazione pagina 15
Tensione di fase Corrente di fase Potenza attiva Energia attiva
Tensione concatenata Corrente media Potenza reattiva Energia reattiva
Valore minimo tensione Picco corrente media Potenza apparente Fattore di potenza
Valore massimo tensione Corrente di neutro Potenza distorcente Frequenza
Distorsione armonica tensione Somma delle 3 correnti Potenza media Contaore
Distorsione armonica corrente Picco potenza media Dati configurazione*
U
IP Q S E PF F
..
..
OK
U
I
P Q S E PF F
..
..
OK
UI
P Q S
E PF F
..
..
OK
UIP Q S
E PF F
..
..
OK

Nemo D4-e
07/17 10783591 WEB I cod.MFD4E06
12
3N3E
Reset
Tenendo premuto il tasto per 5 sec. è possibile resettare la pagina di visualizzazione.
UIP Q S E PF F
..
..
OK
E PF F
..
OK
E PF F
..
OK
E PF F
..
OK
E PF F
..
OK
E PF F
..
OK
E PF F
..
OK

Nemo D4-e
07/17 10783591 WEB I cod.MFD4E06 13
3-3E 3-2E
Reset
Tenendo premuto il tasto per 5 sec. è possibile resettare la pagina di visualizzazione.
E PF F
..
OK
E PF F
..
OK
E PF F
..
OK
E PF F
..
OK
E PF F
..
OK
UIP Q S E PF F
..
..
OK
E PF F
..
OK

Multimisura
Misurano
e visualizzano
più grandezze
contemporaneamente
Conteggio energia
Quantificano
i consumi energetici
Comunicazione
Comunicano le misure
effettuate a distanza
Interfacciano differenti
modi di comunicazione
Misura e controllo
Misurano
e intervengono
segnalando condizioni
particolari
La I.M.E. S.p.A. si riserva in qualsiasi momento, di modicare le caratteristiche tecniche senza darne preavviso.
La documentazione tecnica del prodotto è disponibile sul sito www.imeitaly.com nell’area “Documentazione tecnica” digitare nel campo “Codice Nota Tecnica: NT901” .
Nemo D4-e
07/17 10783591 WEB I cod.MFD4E06
14
1N1E
Reset
Tenendo premuto il tasto per 5 sec. è possibile resettare la pagina di visualizzazione.
E PF F
..
OK
E PF F
..
OK
E PF F
..
OK
E PF F
..
OK
E PF F
..
OK
U
IP Q S E PF F
..
..
OK

Nemo D4-e
07/17 10783591 WEB I cod.MFD4E06 15
Alimentazione Ausiliaria
Terminali 20 e 21
Alimentazione Ausiliaria: alimentazione elettrica in ca o in cc necessaria per il
corretto funzionamento del dispositivo.
Verificare che la tensione di alimentazione disponibile, corrisponda a quella indicata sulla
targa dati dello strumento (valore di tensione ed eventuale frequenza).
Dove viene indicata una doppia tensione (es. 80...265Vca / 100...300Vcc) lo strumento può
essere alimentato con tensione alternata 80...265Vca o tensione continua 100...300Vcc.
In caso di alimentazione in tensione continua rispettare le polarità indicate 20+ e21-.
F : 0,5A gG
258 1
11 369
47
INPUT
VOLTAGE CURRENT
15
29
20
AUX.
SUPPLY
21
+–
33 34 35
RS 485
OUTPUT
OUTPUT
0V
F
+–
Impostazioni di fabbrica
Password 1000
Pagina personalizzata
1Lin1v tensione L1
2Lin2v tensione L2
3Lin3v tensione L3
Connessione: 3n3E linea 4 fili 3 sistemi
Tempo media: 15m 15 minuti
Conteggio contaore: U Avvio tensione
RS485
Indirizzo: 255
Velocità: 9.600
Parità: none
Ritardo sulla trasmissione: 15msec
Uscita impulsi
Energia: attiva
Peso impulso: 0,01kWh
Durata impulso: 50ms
Password 2001
Rapporto TA: 0001

Nemo D4-e
07/17 10783591 WEB E cod.MFD4E06
ISTRUMENTI MISURE ELETTRICHE SpA
ISTRUMENTI MISURE ELETTRICHE SpA
ISTRUMENTI MISURE ELETTRICHE SpA
Via Travaglia 7 20094 CORSICO (MI) Tel. [phone] Fax [phone] [phone] [e-mail]
www.imeitaly.com

Nemo D4-e
07/17 10783591 WEB E cod.MFD4E06
2
Multimeasure
They measure
and display more
measurement units
at the same time
Energy counting
They quantify the
energy consumption
Communication
They communicate the
measurements carried
out remotely
They interface different
communication modes
Measuring and
monitoring
They measure
and report special
conditions
I.M.E. S.p.A. reserves the right to modify at any time the technical characteristics without notice.
The product technical documentation is available on the www.imeitaly.com site in the “Technical documentation” section, type in the following field “Technical Note Code: NT901”.
Index
Wiring diagrams page 3
Mounting instructions page 3
Programmaing page 4
Programmable parameters page 4-5
Phase sequence diagnostic page 5
Level 1 Password = 1000
1.0 Password page 4 and 6
1.1 Customised display page page 4 and 6
Customisable measurement tables page 7
1.2 Connection page 4 and 8
1.3 Average power and current integration time page 4 and 8
1.4 Hour-meter counting start page 4 and 8
1.5 RTU/TCP ModBus RS485 communication page 4 and 9
1.6 Energy pulses page 4 and 9
Level 2 Password = 2001
2.0 Password page 5 and 10
2.1 External CT ratio page 5 and 10
Display page 11
(3N-3E) three phase 4 wire configuration page 12
(3-3E / 3-2E) three phase 3 wire configuration page 13
(1N-1E) single phase configuration page 14
Auxiliary Supply page 15
Factory settings page 15

Nemo D4-e
07/17 10783591 WEB E cod.MFD4E06 3
S 1000/452
1N1E
S 1000/454
3-3E
S 1000/453
3-2E
S 1000/455
3N3E
258 1
11 36
47
S1
P1 LOAD
X
INPUT
VOLTAGE CURRENT
15
29
20
AUX.
SUPPLY
21
+–
33 34 35
RS 485
OUTPUT
OUTPUT
0V
F
+–
9
INPUT
VOLTAGE CURRENT
258 139
47
11 15
29
20
AUX.
SUPPLY
21
+–
33 34 35
RS 485
OUTPUT
OUTPUT
0V
F
+–
6
X
X
X
S1
P1
S1
P1
LOAD
X
X
X
S1
P1 S1
P1 S1
P1
LOAD
INPUT
VOLTAGE CURRENT
258 1369
47
11 15
29
20
AUX.
SUPPLY
21
+–
33 34 35
RS 485
OUTPUT
OUTPUT
0V
F
+–
X
X
X
S1
P1 S1
P1 S1
P1 X X X
LOAD
INPUT
VOLTAGE CURRENT
258 1369
47
11 15
29
20
AUX.
SUPPLY
21
+–
33 34 35
RS 485
OUTPUT
OUTPUT
0V
F
+–
Mounting instructions
This product must be installed in conformity with the installation rules
and preferably by a qualified electrician. Incorrect installation and/or
incorrect use of this product could lead to risks of electrical shock or fire.
Before installing, read the instructions carefully and identify a suitable
place of assembly as a function of the product.
Do not open, disassemble, alter or modify the equipment unless specially
indicated in the manual.
All IME products must only be opened and repaired by suitably trained
staff authorised by IME. Any unauthorised opening or repair involves the
exclusion of any responsabilities, rights to replacement and guarantees.
Check that the device rating plate data (measurement voltage, auxiliary power supply
voltage, measurement current and frequency) correspond to the effective data of the
network to which the instrument is connected.
In the wirings scrupulously respect the connection diagram; inexactness in
the connections is inevitably a cause of false measurements or damage to
the instrument.
When the instrument is connected complete the installation by configuring
the device.
CAUTION!
The earth connections shown in the connection diagrams are
obligatory.
Connect the auxiliary power supply to the terminals 20 and 21.
F : 0,5A gG

Nemo D4-e
07/17 10783591 WEB E cod.MFD4E06
4
Programmable parameters
Level 1
Password = 1000
1.1 Customised display page
It is possible to set a customised display page where to select which magnitudes should
appear in the three display lines.
If the user sets a customised page, this will become the standard display when the
device is switched on (as an alternative to the display giving the line voltages).
The magnitudes which can be selected for the customised page are given in the tables
on page 7
1.2 Connection
The instrument can be used for 3 or 4-wire single-phase or three-phase line.
The connections that can be selected are:
Symbol Line Load n°external CT Diagram Connection
1N1E Single-phase - 1 S 1000/452
3-2E 3 three-phase 3 wires Unbalanced 2 S 1000/453 Aron L1 - L3
3-3E 3 three-phase 3 wires Unbalanced 3 S 1000/454
3N3E 3 three-phase 4 wires Unbalanced 3 S 1000/455
1.3 Average power and current integration time
Selectable integration time: 5, 8, 10, 15, 20, 30, 60minutes
The selected time is valid for both the current and the average power
1.4 Hour-meter counting start
Select the magnitude which starts the hour-meter counting: voltage or power
Voltage: counting starts with phase voltage > 20V
Power: total active power, programmable value 0.5 … 50%Pn (rated power)
1.5 RTU/TCP ModBus RS485 communication
Depending on the model, the instrument may not have communication or may have
RS485 ModBus RTU/TCP communication
No. of address: 1...255
Parity bit: none – even – odd
Waiting time before the answer: 3...100ms
Transmission speed: 4800 – 9600 – 19200 bit/s
1.6 Energy pulses
Associable Measurement: active or reactive energy
Pulse weight: 1imp/10Wh(varh) – 100Wh(varh) – 1kWh(kvarh) - 10kWh(kvarh) -
100kWh(kvarh) – 1MWh(Mvarh) - 10MWh(Mvarh)
Pulse duration: 50 – 100 – 200 – 300ms
Programming
The programming is divided on two levels protected by two different numerical passwords
and takes place by means of the front keypad with 4 keys
Move the cursor
Increase the set value
In the pages with selection between fixed values, scroll the
settable values
Decrease the set value
In the pages with selection between fixed values, scroll the
settable values
Confirm
During installation
Press the key OK to return to the previous page
Level 1
Password = 1000
1.0 Password
1.1 Customised display page
1.2 Connection
1.3 Average power and current integration time
1.4 Hour-meter counting start
1.5 RTU/TCP ModBus RS485 communication
1.6 Energy pulses
Level 2
Password = 2001
2.0 Password
2.1 External CT ratio
U
I
P Q S
E PF F
..
..
OK

Nemo D4-e
07/17 10783591 WEB E cod.MFD4E06 5
Level 2
Password = 2001
2.1 External CT ratio
Ct = External CT primary/secondary ratio (e.g. CT 800/5A Ct = 160)
External CT ratio (Ct): 1...9999 (maximum primary current 50000/5A)
On modifying the ratios the power counters are automatically reset.
Phase sequence diagnostic
In the software there is a diagnostic and correction algorithm of the voltmetric and ampero-
metric connection sequence.
The function can be activated on request and password protected: it can display and edit the
wiring sequence with the following limitations:
1) The neutral conductor (in the 4-wire wirings) must be correctly positioned (terminal 11)
2) There must not be any crossings between the currents
3) The power factor must be between 0.9cap and 0.7ind for each phase
See www.imeitaly.com “TECHNICAL SUPPORT”.
