IMG STAGE LINE MC-31 User manual

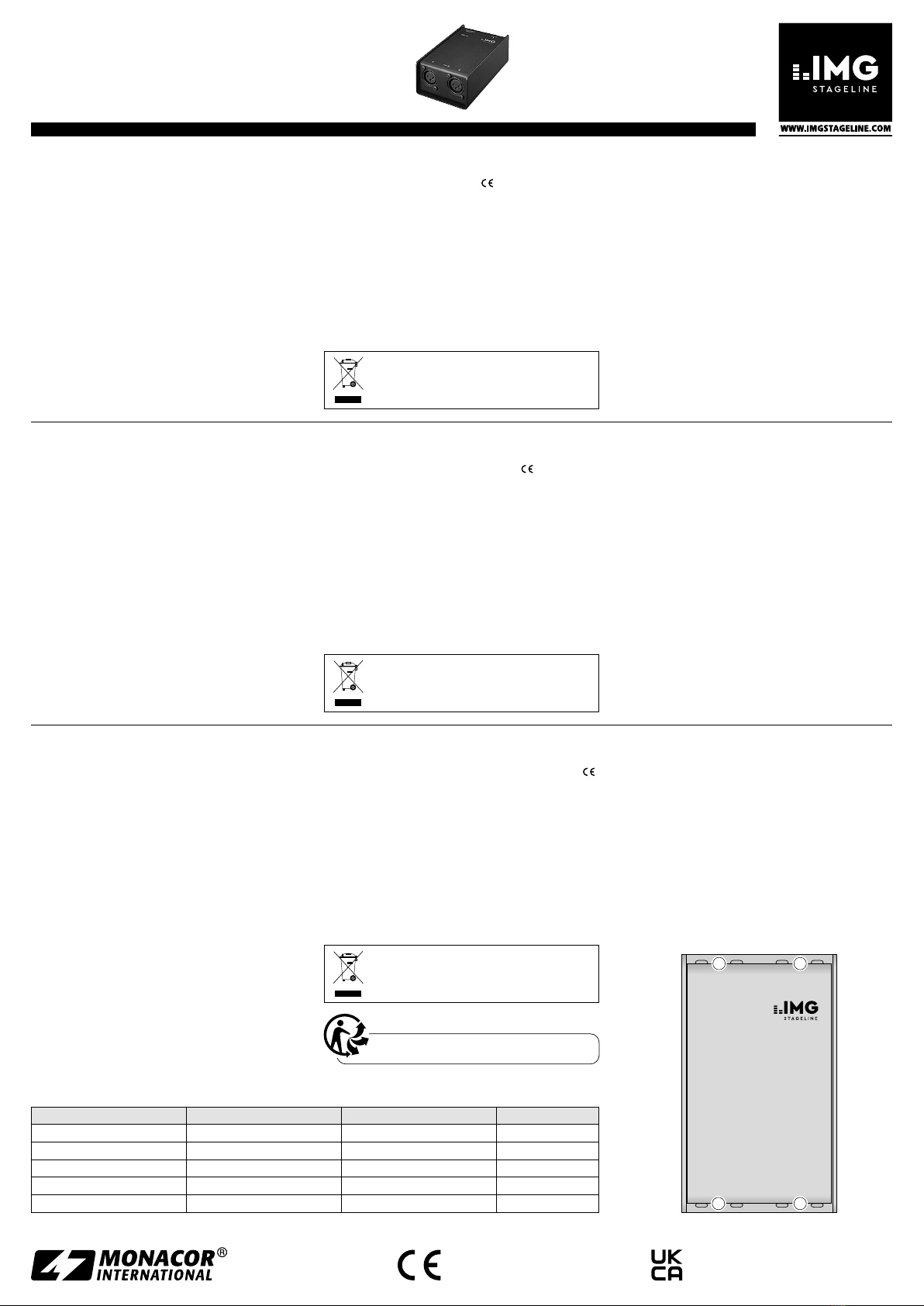

MC-31
Bestell-Nr. •Order No. 0251690
COMBINED
OUTPUT
MC-31
MIC IN
1 2
MIC IN
3
2 1
11
THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY
© MONACOR INTERNATIONAL
All rights reserved
A-0682.99.04.04.2023
MONACOR INTERNATIONAL GmbH & Co. KG
Zum Falsch 36, 28307 Bremen
Germany
Importer: Epic Audio Ltd, Unit 9 Apollo Park
Station road, Long Buckby, NN6 7PF
United Kingdom,Company Registration:13878247
Adaptateur de mixage
pour signaux micro
Cette notice s’adresse aux utilisateurs sans
connaissances techniques particulières. Veuillez
lire la notice avant le fonctionnement et conser-
vez-la pour pouvoir, si besoin, vous y reporter
ultérieurement.
1 Possibilités d’utilisation
Le MC-31 est conçu pour mixer ensemble jusqu’à
trois signaux de micro en un seul signal. Ainsi, on
peut par exemple élargir le nombre d’entrées d’une
table de mixage. Pourtant, dans la mesure où le ni-
veau et le son des signaux micro ne peuvent pas être
adaptés séparément, il convient d’utiliser des micro-
phones de même type, si possible. Les signaux sont
combinés via un réseau de résistance qui conduit
également l’alimentation fantôme d’une table de
mixage, nécessaire pour les microphones à conden-
sateur, vers les trois entrées micro.
2 Conseils importants
Le produit répond à toutes les directives nécessaires
de l’Union Européenne et porte donc le symbole .
• Le produit n’est conçu que pour une utilisation en
intérieur. Protégez-le des éclaboussures, de tout
type de projections d’eau et d’une humidité éle-
vée de l’air. La température ambiante admissible
est 0–40°C.
• Pour le nettoyer, utilisez un chiffon sec et doux, en
aucun cas de produits chimiques ou d’eau.
• Nous déclinons toute responsabilité en cas de dom-
mages corporels ou matériels résultants si le pro-
duit n’est pas correctement utilisé ou réparé; en
outre, la garantie deviendrait caduque.
Lorsque le produit est définitivement re-
tiré du service, éliminez-le conformément
aux directives locales.
CARTONS ET EMBALLAGE
PAPIER À TRIER
3 Branchements
1) Pour éviter les bruits de commutation, éteignez
tout d’abord l’appareil à relier à la sortie (par
exemple table de mixage, enregistreur) ou coupez
ou diminuez le canal d’entrée concerné.
2) Reliez les microphones aux prises d’entrée MIC
IN(1).
3) Reliez la sortie COMBINED OUTPUT (2) à l’entrée
micro de l’appareil audio suivant (par exemple
table de mixage, enregistreur).
Tout droit de modification réservé.
Mixing Adapter for
MicrophoneSignals
These instructions are intended for users with-
out any specific technical knowledge. Please
read the instructions carefully prior to opera-
tion and keep them for later reference.
1 Applications
The MC-31 has been designed to mix together up
to three microphone signals to one signal. Thus, for
example, the number of inputs of a mixer can be
extended. However, as the level and the sound of the
microphone signals cannot be matched individually,
it is recommended to use microphones of the same
type, if possible. The signals are combined via a resis-
tor network which also routes the phantom voltage
of a mixer required for condenser microphones to
the three microphone inputs.
2 Important Notes
The product corresponds to all relevant directives of
the EU and is therefore marked with .
The product corresponds to the relevant UK legisla-
tion and is therefore marked with UKCA.
• The product is suitable for indoor use only. Protect
it against dripping water, splash water and high
air humidity. The admissible ambient temperature
range is 0–40°C.
• For cleaning only use a dry, soft cloth; never use
chemicals or water.
• No guarantee claims for the product and no liabil-
ity for any resulting personal damage or material
damage will be accepted if the product is not cor-
rectly used or not expertly repaired.
If the product is to be put out of operation
definitively, dispose of the product in ac-
cordance with local regulations.
3 Connections
1) To prevent switching noise, switch off the device
to be connected to the output (e.g. mixer, re-
corder) for the time being, or mute or reduce the
corresponding input channel.
2) Connect the microphones to the input jacks MIC
IN (1).
3) Connect the output COMBINED OUTPUT (2) to the
microphone input of the following audio device
(e.g.mixer, recorder).
Subject to technical modification.
Mikrofonsignal-Mischadapter
Diese Anleitung richtet sich an Benutzer ohne
besondere Fachkenntnisse. Bitte lesen Sie die
Anleitung vor dem Betrieb gründlich durch und
heben Sie sie für ein späteres Nachlesen auf.
1 Einsatzmöglichkeiten
Der MC-31 ist dafür konzipiert, bis zu drei Mikrofon-
signale zu einem Signal zusammenzumischen. Damit
kann z.B. die Anzahl der Eingänge eines Mischpults
erweitert werden. Da die Mikrofonsignale jedoch
nicht einzeln in Pegel oder Klang angepasst werden
können, sollten möglichst gleichartige Mikrofone
verwendet werden. Die Zusammenführung der
Signale erfolgt über ein Widerstandnetzwerk, das
auch die für Kondensatormikrofone benötigte Phan-
tomspannung eines Mischpultes an die drei Mikro-
foneingänge weiterleitet.
2 Wichtige Hinweise für den Gebrauch
Das Produkt entspricht allen relevanten Richtlinien
der EU und trägt deshalb das -Zeichen.
• Verwenden Sie das Produkt nur im Innenbereich
und schützen Sie es vor Tropf- und Spritzwasser
sowie vor hoher Luftfeuchtigkeit. Der zulässige
Einsatztemperaturbereich beträgt 0–40°C.
• Verwenden Sie zum Reinigen nur ein trockenes,
weiches Tuch, niemals Chemikalien oder Wasser.
• Wird das Produkt falsch verwendet oder nicht
fachgerecht repariert, kann keine Haftung für
daraus resultierende Sach- oder Personenschäden
und keine Garantie für das Produkt übernommen
werden.
Soll das Produkt endgültig aus dem Be-
trieb genommen werden, entsorgen Sie es
gemäß den örtlichen Vorschriften.
3 Anschlüsse herstellen
1) Zur Vermeidung von Schaltgeräuschen das an
den Ausgang anzuschließende Gerät (z.B. Misch-
pult, Rekorder) zunächst ausschalten oder den
betroffenen Eingangskanal stummschalten oder
herunterregeln.
2) Die Mikrofone an die Eingangsbuchsen MIC IN (1)
anschließen.
3) Den Ausgang COMBINED OUTPUT (2) mit dem
Mikrofoneingang des nachfolgenden Audioge-
räts (z.B. Mischpult, Recorder) verbinden.
Änderungen vorbehalten.
DeutschEnglishFrançais
Technische Daten Specifications Caractéristiques techniques MC-31
Frequenzgang Frequency range Bande passante 20Hz–20kHz
Anschlüsse Connections Branchements XLR
Entkopplungswiderstände Decoupling resistors Résistances de découplage 100Ω
Abmessungen Dimensions Dimensions 125 × 55 × 75 mm
Gewicht Weight Poids 563g

MC-31
Bestell-Nr. •Order No. 0251690
COMBINED
OUTPUT
MC-31
MIC IN
1 2
MIC IN
3
2 1
11
THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY
© MONACOR INTERNATIONAL
All rights reserved
A-0682.99.04.04.2023
MONACOR INTERNATIONAL GmbH & Co. KG
Zum Falsch 36, 28307 Bremen
Germany
Importer: Epic Audio Ltd, Unit 9 Apollo Park
Station road, Long Buckby, NN6 7PF
United Kingdom,Company Registration:13878247
Sumator sygnału mikrofonowego
Niniejsza instrukcja przeznaczona jest dla użyt-
kowników nie posiadających doświadczenia oraz
wiedzy technicznej. Przed rozpoczęciem użytko-
wania prosimy o zapoznanie się z instrukcją i za-
chowanie jej do wglądu.
1 Zastosowanie
MC-31 umożliwia sumowanie maksymalnie trzech
sygnałów mikrofonowych do jednego sygnału, dzięki
czemu można np. zwiększyć ilość wejść miksera.
Ponieważ nie ma możliwości osobnego dopasowania
poziomu ani barwy dźwięku sygnałów mikrofono
wych, zaleca się użycie mikrofonów tego samego
typu. Sygnały są łączone przez sieć rezystorów, która
przepuszcza do trzech wejść mikrofonowych napię-
cie fantomowe miksera dla mikrofonów pojemno-
ściowych.
2 Informacje Dotyczące Bezpieczeństwa
Urządzenie spełnia wszystkie wymagania norm UE
dzięki temu zostało oznaczone symbolem .
• Urządzenie przeznaczone jest wyłącznie do użytku
wewnątrz pomieszczeń. Należy chronić je przez
wodą, dużą wilgotnością oraz wysoką tempe-
raturą. Dopuszczalny zakres temperatur wynosi
0–40°C.
• Do czyszczenia należy używać jedynie czystego i
suchego kawałka materiału. Nie używać wody, ani
środków chemicznych.
• Producent ani dostawca nie ponoszą odpowie-
dzialności za wynikłe szkody (uszkodzenie sprzętu
lub obrażenia użytkownika), jeśli urządzenie było
używane niezgodnie z przeznaczeniem, nieprawi-
dłowo podłączone bądź poddane nieautoryzowa-
nej naprawie.
Po całkowitym zakończeniu eksploatacji,
urządzenie należy oddać do punktu recy-
klingu, aby nie zaśmiecać środowiska.
3 Połączenia
1) Aby zapobiec powstaniu trzasków podczas włą-
czania należy wyłączyć urządzenia, które będą
podłączane do wyjść (np. mikser, rejestrator) bądź
wyciszyć odpowiedni kanał wejściowy.
2) Do gniazd wejściowych MIC IN (1) należy podłą-
czyć mikrofony.
3) Należy połączyć wyjście COMBINED OUTPUT (2) z
wejściem mikrofonowym kolejnego urządzenia
audio (np. miksera, rejestratora).
Z zastrzeżeniem możliwości zmian.
Miscelatore di segnali di microfoni
Queste istruzioni sono rivolte a utenti senza
conoscenze tecniche specifiche. Vi preghiamo
di leggerle attentamente prima della messa in
funzione e di conservarle per un uso futuro.
1 Possibilità d’impiego
L’MC-31 è stato realizzato per miscelare fino a tre
segnali di microfoni in un solo segnale. In questo
modo è possibile, per esempio, aumentare il nu-
mero degli ingressi di un mixer. Dato che non è
possibile regolare singolarmente il livello e il suono
dei segnali conviene usare dei microfoni possibil-
mente dello stresso tipo. La miscelazione dei segnali
avviene attraverso una rete di resistenze che inoltra
ai tre ingressi per microfoni anche l’alimentazione
phantom di un mixer, necessaria per i microfoni a
condensatore.
2 Avvertenze importanti
Il prodotto è conforme a tutte le direttive rilevanti
dell’UE e pertanto porta la sigla .
• Il prodotto è adatto solo per uso interno. Proteg-
gerlo da gocce e spruzzi d’acqua e da un’elevata
umidità dell’aria. L’intervallo di temperatura am-
biente ammissibile è 0–40°C.
• Per la pulizia usare solo un panno morbido,
asciutto; non impiegare in nessun caso prodotti
chimici o acqua.
• Non si accettano richieste di garanzia per il pro-
dotto e nessuna responsabilità per eventuali danni
alle persone o alle cose che ne derivano, se il pro-
dotto non viene usato correttamente o non viene
riparato a regola d’arte.
Se il prodotto deve essere messo definiti-
vamente fuori uso, smaltire il prodotto in
conformità alle norme locali.
3 Eseguire i collegamenti
1) Per escludere rumori di collegamento conviene
spegnere dapprima l’apparecchio da collegare
con l’uscita (p.es. mixer, registratore) o mettere
su muto o abbassare il relativo ingresso.
2) Collegare i microfoni con le prese d’ingresso MIC
IN (1).
3) Collegare l’uscita COMBINED OUTPUT (2) con l’in-
gresso microfono dell’apparecchio audio a valle
(p.es. mixer, registratore).
Con riserva di modifiche tecniche.
Adaptador mezclador
paraseñalesdemicrófono
Estas instrucciones van dirigidas a usuarios sin
ningún conocimiento técnico específico. Lea
atentamente estas instrucciones antes de fun-
cionamiento y guárdelas para usos posteriores.
1 Aplicaciones
El MC-31 ha sido diseñado para mezclar hasta tres se-
ñales de micrófono a una señal. De este modo, p.ej.
se puede ampliar el número de las entradas de un
mezclador. Sin embargo, como el nivel y el sonido
de las señales de micrófono no se pueden ajustar
individualmente, se recomienda utilizar micrófonos
del mismo tipo, si es posible. Las señales se combinan
mediante una red de resistores que también trans-
mite a las tres entradas de micrófono el voltaje phan-
tom de un mezclador, necesario para micrófonos de
condensador.
2 Notas importantes
El producto cumple con todas las directivas relevan-
tes de la UE y por lo tanto está marcado con el sím-
bolo .
• Este producto está adecuado sólo para interiores.
Protéjalo contra goteos, salpicaduras y humedad
elevada. Rango de temperatura ambiente admi-
sible: 0–40ºC.
• Utilice sólo un paño suave y seco para la limpieza;
no utilice nunca ni agua ni productos químicos.
• No podrá reclamarse garantía o responsabilidad
alguna por cualquier daño personal o material
resultante si el producto no se utiliza adecuada-
mente o no se repara por expertos.
Si el producto se va a dejar fuera de ser-
vicio definitivamente, deshágase del pro-
ducto según las normativas locales.
3 Conexiones
1) Para prevenir ruido de conmutación, apague el
aparato que deba ser conectado a la salida (p.ej.
mezclador, grabador) por el momento, o silencie
o reduzca el canal de entrada correspondiente.
2) Conecte los micrófonos a los jacks de entrada MIC
IN (1).
3) Conecte la salida COMBINED OUTPUT (2) a la
entrada de micrófono del aparato de audio si-
guiente (p.ej. mezclador, grabador).
Sujeto a modificaciones técnicas.
EspañolItalianoPolski
Características técnicas Dati tecnici Dane techniczne MC-31
Gama de frecuencias Gamma di frequenze Zakres częstotliwości 20Hz–20kHz
Conexiones Collegamenti Połączenia XLR
Resistores de
desacoplamiento Resistenze di disaccoppiamento Separujące rezystory 100Ω
Dimensiones Dimensioni Wymiary 125 × 55 × 75mm
Peso Peso Waga 563g
