Bevor Sie einschalten …

Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät

von „img Stage Line“. Bitte lesen Sie diese Bedienungs-

anleitung vor dem Betrieb gründlich durch. Nur so lernen

Sie alle Funktionsmöglichkeiten kennen, vermeiden

Fehlbedienungen und schützen sich und Ihr Gerät vor

eventuellen Schäden durch unsachgemäßen Gebrauch.

Heben Sie die Anleitung für ein späteres Nachlesen auf.

Der deutsche Text beginnt auf der Seite 4.

Before switching on …

We wish you much pleasure with your new “img Stage

Line” unit. Please read these operating instructions care-

fully prior to operating the unit. Thus, you will get to know

all functions of the unit, operating errors will be pre-

vented, and yourself and the unit will be protected

against any damage caused by improper use. Please

keep the operating instructions for later use.

The English text starts on page 4.

Avant toute installation …

Nous vous souhaitons beaucoup de plaisir à utiliser cet

appareil “img Stage Line”. Lisez ce mode dʼemploi entiè-

rement avant toute utilisation. Uniquement ainsi, vous

pourrez apprendre lʼensemble des possibilités de fonc-

tionnement de lʼappareil, éviter toute manipulation erronée

et vous protéger, ainsi que lʼappareil, de dommages éven-

tuels engendrés par une utilisation inadaptée. Conservez

la notice pour pouvoir vous y reporter ultérieurement.

La version française se trouve page 8.

Prima di accendere …

Vi auguriamo buon divertimento con il vostro nuovo

apparecchio di “img Stage Line”. Leggete attentamente

le istruzioni prima di mettere in funzione lʼapparecchio.

Solo così potete conoscere tutte le funzionalità, evitare

comandi sbagliati e proteggere voi stessi e lʼapparecchio

da eventuali danni in seguito ad un uso improprio. Con-

servate le istruzioni per poterle consultare anche in

futuro.

Il testo italiano inizia a pagina 8.

Antes de la utilización …

Le deseamos una buena utilización para su nuevo apa-

rato “img Stage Line”. Por favor, lea estas instrucciones

de uso atentamente antes de hacer funcionar el aparato.

De esta manera conocerá todas las funciones de la uni-

dad, se prevendrán errores de operación, usted y el apa-

rato estarán protegidos en contra de todo daño causado

por un uso inadecuado. Por favor, guarde las instruccio-

nes para una futura utilización.

La versión española comienza en la página 12.

Voor u inschakelt …

Wij wensen u veel plezier met uw nieuwe apparaat van

“img Stage Line”. Lees de veiligheidsvoorschriften gron-

dig door, alvorens het apparaat in gebruik te nemen. Zo

behoedt u zichzelf en het apparaat voor eventuele

schade door ondeskundig gebruik. Bewaar de handlei-

ding voor latere raadpleging.

De veiligheidsvoorschriften vindt u op pagina 16.

Przed uruchomieniem …

Życzymy zadowolenia z nowego produktu “img Stage

Line”. Dzięki tej instrukcji obsługi będą państwo w stanie

poznać wszystkie funkcje tego urządzenia. Stosując się

do instrukcji unikną państwo błędów i ewentualnego

uszkodzenia urządzenia na skutek nieprawidłowego

użytkowania. Prosimy zachować instrukcję.

Tekst polski zaczyna się na stronie 12.

Før du tænder …

Tillykke med dit nye “img Stage Line” produkt. Læs sik-

kerhedsanvisningerne nøje før ibrugtagning, for at

beskytte Dem og enheden mod skader, der skyldes for-

kert brug. Gem venligst denne betjeningsvejledning til

senere brug.

Sikkerhedsanvisningerne findes på side 16.

Innan du slår på enheten …

Vi önskar dig mycket glädje med din nya “img Stage

Line” produkt. Läs igenom säkerhetsföreskrifterna innan

enheten tas i bruk för att undvika skador till följd av

felaktig hantering. Behåll instruktionerna för framtida

bruk.

Säkerhetsföreskrifterna återfinns på sidan 16.

Ennen kytkemistä …

Toivomme Sinulle paljon miellyttäviä hetkiä uuden “img

Stage Line” laitteen kanssa. Ennen laitteen käyttöä pyy-

dämme Sinua huolellisesti tutustumaan turvallisuusoh-

jeisiin. Näin vältyt vahingoilta, joita virheellinen laitteen

käyttö saattaa aiheuttaa. Ole hyvä ja säilytä käyttöohjeet

myöhempää tarvetta varten.

Turvallisuusohjeet löytyvät sivulta 17.

SFIN

34567 8910



11 12 13 14 15

CH 6

OUT IN

STEREO OUT

RL CH 5

OUT CH 2 IN CH 1

OUT IN STEREO IN

MAINS

230V~/

50Hz

CH5

312

321





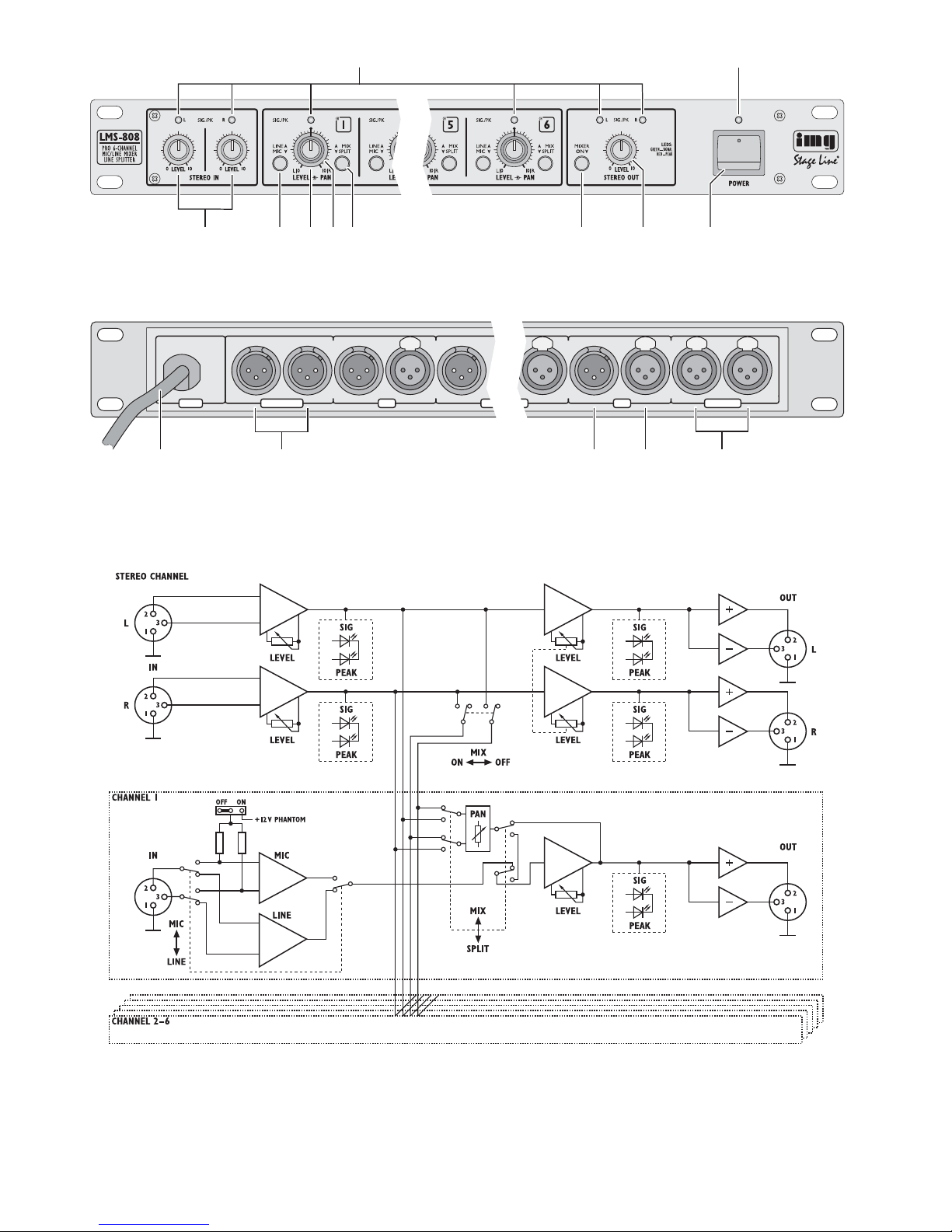

Bitte klappen Sie die Seite 3 heraus. Sie sehen

dann immer die beschriebenen Bedienelemente

und Anschlüsse.

1 Übersicht der Bedienelemente

und Anschlüsse

1.1 Frontseite (Abb. 1)

1LEDs für den Signalpegel

grün = Eingangsignal vorhanden

rot = Eingangsignal übersteuert

2Betriebsanzeige

3Regler LEVEL der Vorverstärkung für den linken

und rechten Kanal

4Umschalttaste, jeweils für die Mono-Kanäle 1–6,

um den Regelbereich für die Level-Regler (5) an

die jeweils angeschlossene Signalquelle anzu-

passen.

Bei angeschlossener Line-Quelle die Taste aus-

rasten (Stellung „LINE“):

Der Regelbereich beträgt

∞bis +20 dB

Bei angeschlossenem Mikrofon die Taste einras-

ten (Stellung „MIC“):

Der Regelbereich beträgt

∞bis +60 dB

5Vorderer Drehknopf LEVEL, jeweils für die

Kanäle CH1 bis CH6

Betriebsart SPLIT: Zum Einstellen des Kanalpe-

gels der Ausgänge CH1 bis CH6

Betriebsart MIXER: Zum Einstellen des Anteils

des jeweiligen Kanals am Gesamtsignal am Aus-

gang STEREO OUT (12); der hier eingestellte

Signalpegel liegt gleichzeitig am jeweiligen Aus-

gang (13) des Kanals an.

6Hinterer Drehknopf PAN, jeweils für die Kanäle

CH1 bis CH6

Betriebsart SPLIT: Mit dem Regler wird das Ver-

hältnis zwischen dem linken und rechten Kanal

des Stereo-Eingangssignals im jeweiligen Aus-

gang (13) eingestellt.

Betriebsart MIXER: Regler zum Platzieren des

Mono-Eingangssignals in der Stereo-Basis des

Ausgangssignals

7Umschalttaste MIX/SPLIT, jeweils für die Mono-

Kanäle CH1 bis CH6, um die Betriebsart zu

wählen:

Taste ausgerastet: Betriebsart MIX

Taste eingerastet: Betriebsart SPLIT

8Umschalttaste MIXER ON:

Taste eingerastet: Der Mixer-Betrieb ist einge-

schaltet. Arbeiten die jeweiligen Mono-Kanäle

CH1 bis CH6 im Mixerbetrieb, so werden deren

Kanalpegel auf den Masterkanal „STEREO

OUT“ gegeben.

Taste ausgerastet: Der Mixerbetrieb ist ausge-

schaltet. Sind die jeweiligen Mono-Kanäle CH1

bis CH6 auf „MIX“ geschaltet, so arbeiten diese

als separate Verstärker.

9Regler LEVEL STEREO OUT zum Einstellen des

Pegels an den Ausgängen STEREO OUT (12)

10 Ein-/Ausschalter POWER

1.2 Rückseite (Abb. 2)

11 Netzkabel zum Anschluss an eine Steckdose

(230 V~/50 Hz)

12 Stereo-Ausgang (2 × XLR, symmetrisch)

13 Mono-Ausgang der Kanäle CH1 bis CH6

(XLR, symmetrisch)

14 Mono-Eingang der Kanäle CH1 bis CH6

(XLR, symmetrisch)

15 Stereo-Eingang (2 × XLR, symmetrisch)

2 Hinweise für den sicheren Gebrauch

Das Gerät entspricht allen relevanten Richtlinien der

EU und ist deshalb mit gekennzeichnet.

Beachten Sie auch unbedingt die folgenden Punkte:

GDas Gerät ist nur zur Verwendung im Innenbe-

reich geeignet. Schützen Sie es vor Tropf- und

Spritzwasser, hoher Luftfeuchtigkeit und Hitze

(zulässiger Einsatztemperaturbereich 0–40 °C).

GStellen Sie keine mit Flüssigkeit gefüllten Gefäße,

z. B. Trinkgläser, auf das Gerät.

GNehmen Sie das Gerät nicht in Betrieb bzw. zie-

hen Sie sofort den Netzstecker aus der Steckdose:

1. wenn sichtbare Schäden am Gerät oder am

Netzkabel vorhanden sind,

2. wenn nach einem Sturz oder Ähnlichem der

Verdacht auf einen Defekt besteht,

3. wenn Funktionsstörungen auftreten.

Lassen Sie das Gerät in jedem Fall in einer Fach-

werkstatt reparieren.

GZiehen Sie den Netzstecker nie am Kabel aus der

Steckdose, fassen Sie immer am Stecker an.

GEin beschädigtes Netzkabel darf nur durch eine

Fachwerkstatt ersetzt werden.

GVerwenden Sie für die Reinigung nur ein trockenes,

weiches Tuch, niemals Wasser oder Chemikalien.

GWird das Gerät zweckentfremdet, nicht richtig an-

geschlossen, falsch bedient oder nicht fachge-

recht repariert, kann keine Haftung für daraus

resultierende Sach- oder Personenschäden und

keine Garantie für das Gerät übernommen wer-

den.

Soll das Gerät endgültig aus dem Betrieb

genommen werden, übergeben Sie es

zur umweltgerechten Entsorgung einem

örtlichen Recyclingbetrieb.

WARNUNG Das Gerät wird mit lebensgefährlicher

Netzspannung (230 V~) versorgt. Neh-

men Sie deshalb niemals selbst Ein-

griffe am Gerät vor, die nicht in dieser

Anleitung beschrieben sind. Durch un-

sachgemäßes Vorgehen besteht die

Gefahr eines elektrischen Schlages.

Please unfold page 3. Then you can always see the

operating elements and connections described.

1 Operating Elements and Connections

1.1 Front panel (fig. 1)

1LEDs for the signal level

green = input signal is available

red = input signal is overloaded

2POWER LED

3Controls LEVEL of the preamplification for the

left channel and the right channel

4Selector button, each for the mono channels 1 to

6, to adapt the control range for the level controls

(5) to the signal source connected in each case.

With a line source connected, disengage the but-

ton (position “LINE”):

The control range is

∞up to +20 dB

With a microphone connected, engage the but-

ton (position “MIC”):

The control range is

∞up to +60 dB

5Front rotary knob LEVEL, each for the channels

CH 1 to CH 6

Operating mode SPLIT: To adjust the channel

level of the outputs CH 1 to CH 6

Operating mode MIXER: To adjust the part of the

respective channel of the total signal at the out-

put STEREO OUT (12); the signal level adjusted

at this output is at the same time present at the

respective output (13) of the channel.

6Rear rotary knob PAN, each for the channels

CH 1 to CH 6

Operating mode SPLIT: With the control the ratio

is adjusted between the left channel and the right

channel of the stereo input signal in the respec-

tive output (13).

Operating mode MIXER: Control for placing the

mono input signal in the stereo base of the out-

put signal

7Selector button MIX/SPLIT, each for the mono

channels CH 1 to CH 6 to select the operating

mode:

Button disengaged: operating mode MIX

Button engaged: operating mode SPLIT

8Selector button MIXER ON:

Button engaged: The mixer mode is switched on.

If the respective mono channels CH 1 to CH 6

operate in mixer mode, their channel levels are

fed to the master channel “STEREO OUT”.

Button disengaged: The mixer mode is switched

off. If the respective mono channels CH 1 to CH 6

are switched to “MIX”, they operate as separate

amplifiers.

9Control LEVEL STEREO OUT for adjusting the

level at the outputs STEREO OUT (12)

10 POWER switch

1.2 Rear panel (fig. 2)

11 Mains cable for connection to a mains socket

(230 V~/50 Hz)

12 Stereo output (2 × XLR, balanced)

13 Mono output of the channels CH 1 to CH 6

(XLR, balanced)

14 Mono input of the channels CH 1 to CH 6

(XLR, balanced)

15 Stereo input (2 × XLR, balanced)

2 Safety Notes

The unit corresponds to all relevant directives of the

EU and is therefore marked with .

It is essential to observe the following items:

GThe unit is suitable for indoor use only. Protect it

against dripping water and splash water, high air

humidity, and heat (admissible ambient tempera-

ture range 0 – 40 °C).

GDo not place any vessels filled with liquid, e. g.

drinking glasses, on the unit.

GDo not set the unit into operation, and immediately

disconnect the mains plug from the mains socket

1. there is visible damage to the unit or to the

mains cable,

2. a defect might have occurred after a drop or

similar accident,

3. malfunctions occur.

The unit must in any case be repaired by skilled

personnel.

GNever pull the mains cable to disconnect the

mains plug from the mains socket, always seize

the plug.

GA damaged mains cable must be replaced by

skilled personnel only.

GFor cleaning only use a dry, soft cloth, by no

means chemicals or water.

GNo guarantee claims for the unit and no liability for

any resulting personal damage or material dam-

age will be accepted if the unit is used for other

purposes than originally intended, if it is not cor-

rectly connected, operated, or not repaired in an

expert way.

GImportant for U. K. Customers!

The wires in this mains lead are coloured in accor-

dance with the following code:

blue = neutral

brown = live

As the colours of the wires in the mains lead of this

appliance may not correspond with the coloured

markings identifying the terminals in your plug,

proceed as follows:

1. The wire which is coloured blue must be con-

nected to the terminal in the plug which is

marked with the letter N or coloured black.

WARNING The unit is supplied with hazardous

mains voltage (230 V~). Leave servic-

ing to skilled personnel only. Never

make any modification on the unit not

described in this instruction manual.

Inexpert handling may cause an elec-

tric shock hazard.

3 Einsatzmöglichkeiten

Der Mikrofon-Line-Mischer/Line-Splitter ist aufgrund

seines Konzepts für vielfältige Audio-Anwendungen

einsetzbar. Im Splitter-Betrieb lässt sich ein Stereo-

Eingangssignal auf je sechs Mono-Ausgänge vertei-

len, wobei über Pan-Regler der Signalanteil des

Stereo-Signals für jeden Kanal individuell einstellbar

ist. Im Mixer-Betrieb können ein Stereo-Signal und

maximal sechs Mono-Signale mit Mikrofon- oder

Line-Pegel auf einen Stereo-Ausgang gemischt

werden. Die sechs Mono-Kanäle sowie der Stereo-

Kanal können auch als separate Verstärker zur

Pegel- oder Impedanzanpassung genutzt werden.

4 Aufstellmöglichkeiten

Das Gerät ist für die Montage in ein Rack (482 mm/

19″) vorgesehen, kann aber auch als freistehendes

Tischgerät verwendet werden. Für den Einbau in

ein Rack wird 1 HE (Höheneinheit) = 44,45 mm be-

nötigt.

5 Geräte anschließen

Vor dem Neuanschluss oder dem Verändern beste-

hender Anschlüsse den Mikrofon-Line-Mischer/

Line-Splitter und die anzuschließenden Geräte aus-

schalten.

1) Stereo-Gerät mit Line-Pegel (z. B. CD-Spieler,

Mischpult usw.) an die XLR-Buchsen STEREO

IN (15) anschließen.

2) An die Eingänge der Mono-Kanäle CH1 bis CH6

(14) können sowohl Mikrofone als auch Mono-

Geräte mit Line-Pegel angeschlossen werden.

3) Die Endverstärker für die Lautsprecher oder

nachfolgende Geräte mit Line-Pegel können je

nach Konfiguration an die XLR-Buchsen CH1

CH6 OUT (13) und STEREO OUT (12) ange-

schlossen werden.

5.1 Mikrofon-Phantomspeisung dazuschalten

Um auch phantomgespeiste Mikrofone betreiben zu

können, lässt sich für jeden der sechs Mono-Kanäle

getrennt eine 12-V-Phantomspeisung dazuschalten.

1) Den Netzstecker aus der Steckdose ziehen.

2) Den Gehäusedeckel abschrauben.

3) Für die gewünschten Kanäle die entsprechenden

Steckbrücken JP 101 (für Kanal CH 1) bis JP 601

(für Kanal CH 6) von „OFF“ nach „ON“ um-

stecken.

4) Den Gehäusedeckel wieder festschrauben.

5) Es wird empfohlen, die Eingangsbuchsen der

mit Phantomspeisung beschalteten Kanäle ent-

sprechenden zu kennzeichnen!

6 Bedienung

1) Vor dem Einschalten sollten alle Ausgangsregler

(5 und 9) auf Minimum gestellt werden, um Ein-

schaltgeräusche zu vermeiden.

2) Das Gerät mit dem Schalter POWER (10) ein-

schalten. Zur Anzeige der Betriebsbereitschaft

leuchtet die rote LED (2) über dem Schalter. An-

schließend die angeschlossenen Geräte ein-

schalten.

Achtung! Zum Zuschalten der Phantomspeisung

muss das Gerät geöffnet werden. Darum darf dies

nur durch eine qualifizierte Fachkraft erfolgen.

Vorsicht! Ist die Phantomspeisung dazugeschal-

tet, dürfen keine asymmetrisch beschalteten

Mikrofone oder Geräte mit Linepegel an den ent-

sprechenden Eingang angeschlossen werden.

Andernfalls können diese Mikrofone und Geräte

beschädigt werden.

2. The wire which is coloured brown must be con-

nected to the terminal which is marked with the

letter L or coloured red.

3 Applications

Due to its concept, the microphone line mixer/line

splitter can be used for versatile audio applications.

In the splitter mode it is possible to distribute a

stereo input signal to six mono outputs each, in

which case the signal part of the stereo signal can

be adjusted individually for each channel via pan

controls. In the mixer mode a stereo signal and a

maximum of six mono signals with microphone or

line level can be mixed to a stereo output. The six

mono channels as well as the stereo channel can

also be used as separate amplifiers for level or

impedance matching.

4 Setting Up

The unit is provided for mounting into a rack

(482 mm/19″) but it can also be used as a table top

unit. For the installation into a rack one rack space

(height unit) = 44.45 mm is required.

5 Connecting the Units

Prior to the new connection or change of existing

connections switch off the microphone line mixer/

line splitter and the units to be connected.

1) Connect a stereo unit with line level (e. g. CD

player, mixer, etc.) to the XLR jacks STEREO

IN (15).

2) It is possible to connect both microphones and

mono units with line level to the inputs of the

mono channels CH 1 to CH 6 (14).

3) The power amplifiers for the speakers or sub-

sequent units with line level can be connected

to the XLR jacks CH 1 to CH 6 OUT (13) and

STEREO OUT (12) depending on their configura-

tion.

5.1 Switching on the microphone

phantom power

To be able to operate also phantom-powered micro-

phones, it is possible to switch on a 12 V phantom

power separately for each of the six mono channels.

1) Disconnect the mains plug from the mains

socket.

2) Unscrew the housing cover.

3) For the desired channels, rearrange the corre-

sponding jumpers JP 101 (for channel CH 1) to

JP 601 (for channel CH 6) from “OFF” to “ON”.

4) Tightly screw the housing cover again.

5) It is recommended to mark the input jacks of the

channels provided with phantom power accord-

ingly!

6 Operation

1) Prior to switching on, all output controls (5 and 9)

should be set to minimum to prevent switching

noise.

2) Switch on the unit with the POWER switch (10).

To indicate that the unit is ready for operation, the

red LED (2) above the switch lights up. Then

switch on the connected units.

Attention! To switch on the phantom power, the

unit must be opened. Therefore, this must only be

made by qualified expert personnel.

Caution! If the phantom power is switched on, no

unbalanced microphones or units with line level

must be connected to the corresponding input.

Otherwise, these microphones and units may be

damaged.

If the unit is to be put out of operation defin-

itively, take it to a local recycling plant for a

disposal which is not harmful to the envi-

ronment.

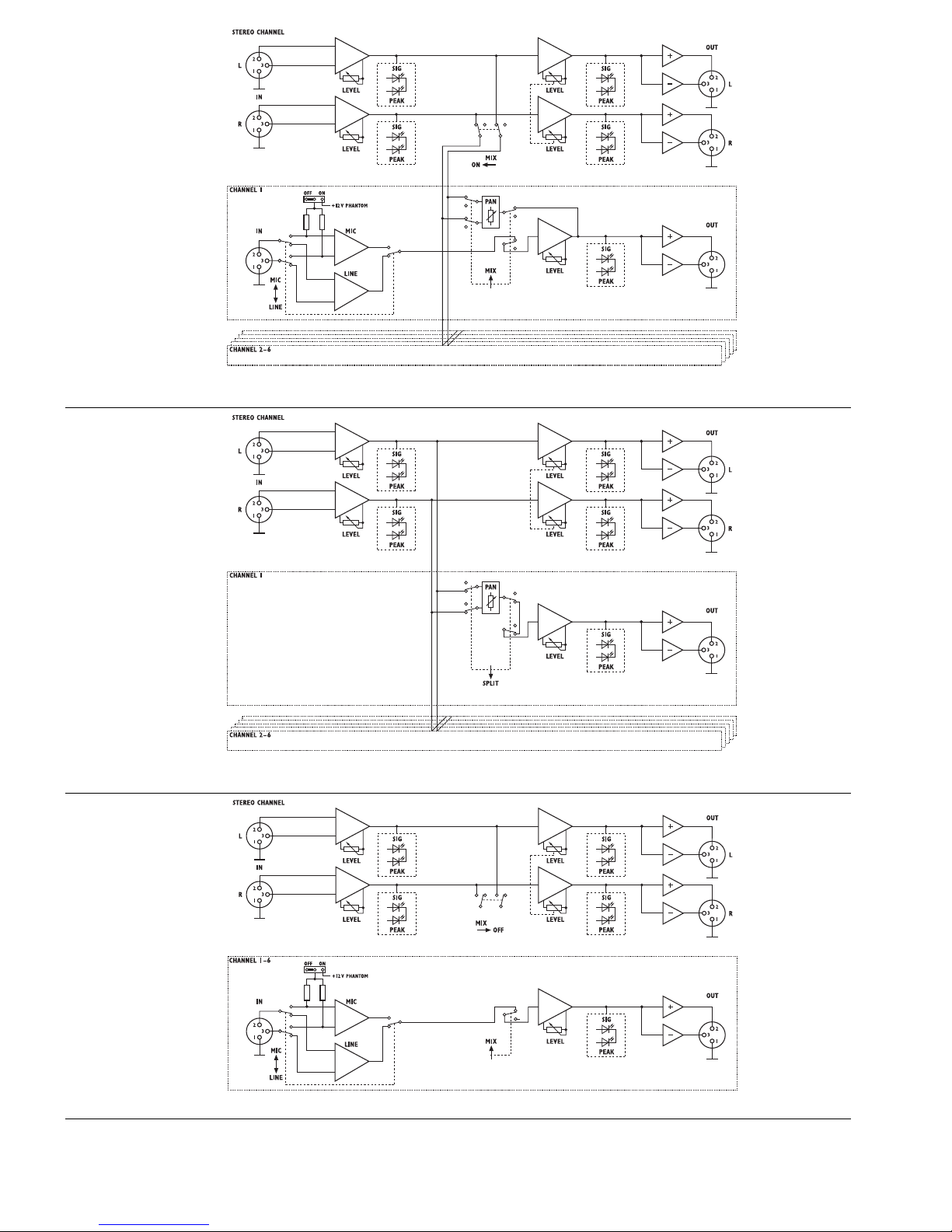

6.1 Betriebsart Mixer (Abb. 4)

In der Betriebsart Mixer können ein Stereo-Kanal

und bis zu sechs Mono-Kanäle auf einen Stereo-

Ausgangskanal gemischt werden.

1) Die Umschalttaste MIX/SPLIT (7) für den jeweili-

gen Kanal einrasten sowie die Umschalttaste

MIXER ON (8) einrasten.

2) Den Regler LEVEL STEREO OUT (9) so weit

aufdrehen, dass das Mischungsverhältnis der

angeschlossenen Tonquellen optimal eingestellt

werden kann.

3) Mit den Umschalttasten LINE/MIC (4) die Mono-

Kanäle CH1–CH6 auf die angeschlossenen

Quellen einstellen. Bei angeschlossenem Mikro-

fon die Umschalttaste einrasten und bei Geräten

mit Line-Pegel ausrasten.

4) Mit den Reglern LEVEL STEREO IN (3) und den

Kanalreglern LEVEL CH1–CH6 (5) das ge-

wünschte Lautstärkeverhältnis einstellen: Die

Tonquellen, die am lautesten zu hören sein sol-

len, so aussteuern, dass die entsprechende LED

(1) bei der lautesten Musikpassage kurz rot

leuchtet.

5) Mit den Reglern PAN (6) der Mono-Kanäle CH1–

CH6 das Mono-Kanalsignal wie gewünscht in

der Stereo-Basis platzieren.

6) Mit dem Regler LEVEL STEREO OUT (9) den

endgültigen Pegel des Stereo-Mastersignals ein-

stellen.

6.2 Betriebsart Splitter (Abb. 5)

Im Betriebsmodus Splitter lässt sich ein Stereo-Sig-

nal auf sechs Mono-Kanäle und einen Stereo-Kanal

verteilen. Bei den Mono-Kanälen lassen sich die

Signalanteile des Stereo-Signals mit den PAN-Reg-

lern individuell einstellen. Bei dem Stereo-Aus-

gangskanal ist keine freie Zuordnung möglich, das

linke Eingangssignal ist dem linken Ausgangssignal

zugeordnet und das rechte Eingangssignal ist dem

rechten Ausgangssignal zugeordnet.

1) Die Umschalttaste MIX/SPLIT (7) für den jeweili-

gen Kanal ausrasten.

2) Mit den Reglern INPUT LEVEL (3) den Ein-

gangspegel des Stereo-Signals so einstellen,

dass die LEDs (1) bei der lautesten Musikpas-

sage kurz rot leuchten.

3) Für die sechs Mono-Kanäle mit den PAN-Reg-

lern (6) den gewünschten Signalanteil des Ste-

reo-Signals einstellen.

4) Mit den Reglern LEVEL CH1–CH6 (5) die Pegel

der Mono-Kanäle individuell einstellen.

5) Mit den Reglern LEVEL STEREO OUT (9) den

Pegel des Stereo-Ausgangssignals einstellen.

6.3 Betriebsart 8-Kanal-Verstärker (Abb. 6)

In dieser Betriebsart arbeiten die Kanäle als unab-

hängige Verstärker, die ein niederohmiges, symme-

trisches Ausgangssignal liefern. Die sechs Mono-

Kanäle und der Stereo-Kanal können einzeln im

Pegel angepasst werden. Die Pegelanpassung ist

z. B. notwendig, wenn eine Signalquelle einen zu

geringen Ausgangspegel hat, um ein nachfolgendes

Gerät auszusteuern. In dieser Betriebsart kann das

Gerät auch als 6fach-Mikrofonvorverstärker genutzt

werden.

1) Die Umschalttaste MIX/SPLIT (7) für den jeweili-

gen Kanal einrasten sowie die Umschalttaste

MIXER ON (8) ausrasten.

2) Mit den Umschalttasten LINE/MIC (4) die Mono-

Kanäle CH1–CH6 auf die angeschlossenen

Quellen einstellen. Bei angeschlossenem Mikro-

fon die Umschalttaste einrasten und bei Geräten

mit Line-Pegel ausrasten.

3) Bei den Mono-Kanälen mit den Reglern LEVEL

CH1– CH6 (5) den gewünschten Pegel einstel-

len.

4) Bei dem Stereo-Kanal den Regler LEVEL STE-

REO OUT (9) auf Maximum stellen.

5) Mit den Reglern LEVEL STEREO IN (3) für den

linken und rechten Kanal den gewünschten

Pegel individuell einstellen.

6.4 Kombinierte Betriebsarten

Werden in der Betriebsart Splitter nicht alle sechs

Mono-Kanäle als Ausgänge benötigt, können die

übrigen Kanäle als einzelne unabhängige Verstär-

ker betrieben werden. Siehe Kapitel 6.3.

7 Technische Daten

Eingänge

(Eingangsempfindlichkeit bei 1 V Ausgangspegel,

Eingangsimpedanz)

STEREO IN: . . . . . . . . . . 250 mV, 30 kΩ

XLR, symmetrisch

CH1–CH6: . . . . . . . . . . . Line 100 mV, 40 kΩ

umschaltbar auf

Mic 1 mV, 6,6 kΩ

XLR, symmetrisch

Phantomspeisung: . . . . . 12 V (intern schaltbar)

Ausgänge

(Nennpegel, Ausgangsimpedanz)

STEREO OUT: . . . . . . . . 1 V, 200 Ω

XLR, symmetrisch

CH1–CH6: . . . . . . . . . . . 1V, 200Ω

XLR, symmetrisch

Frequenzbereich: . . . . . . . . 10 Hz – 30 000 Hz

(+0/

0,5 dB)

Klirrfaktor: . . . . . . . . . . . . . . 0,02 %

Störabstand: . . . . . . . . . . . . 81 dB, bewertet

Übersprechen: . . . . . . . . . .

63 dB (1 kHz)

Stromversorgung: . . . . . . . . 230 V~/50 Hz/10 VA

Einsatztemperatur: . . . . . . . 0 – 40 °C

Abmessungen (B × H × T): . 482 × 48 × 205 mm,

1 Höheneinheit

Gewicht: . . . . . . . . . . . . . . . 2,9 kg

Änderungen vorbehalten.

6.1 Mixer mode (fig. 4)

In the mixer mode a stereo channel and up to six

mono channels can be mixed to a stereo output

channel.

1) Engage the selector button MIX/SPLIT (7) for the

respective channel and engage the selector but-

ton MIXER ON (8).

2) Turn up the control LEVEL STEREO OUT (9) so

that the mixing ratio of the connected audio

sources can be adjusted in an optimum way.

3) With the selector buttons LINE/MIC (4) adjust the

mono channels CH 1 to CH 6 to the connected

sources. In case of a microphone connected

engage the selector button, and in case of units

with line level disengage it.

4) With the controls LEVEL STEREO IN (3) and the

channel controls LEVEL CH 1 to CH 6 (5) adjust

the desired volume ratio: Control the levels of the

audio sources to be heard at highest volume so

that the corresponding LED (1) shortly lights up

with the music passage of the highest volume.

5) With the controls PAN (6) of the mono channels

CH 1 to CH 6 place the mono channel signal in

the stereo base as desired.

6) With the control LEVEL STEREO OUT (9) adjust

the definitive level of the stereo master signal.

6.2 Splitter mode (fig. 5)

In the splitter mode a stereo signal can be distri-

buted to six mono channels and a stereo channel.

For the mono channels, the signal parts of the

stereo signal can individually be adjusted with the

PAN controls. For the stereo output channel, no free

assignment is possible, the left input signal is as-

signed to the left output signal, and the right input

signal is assigned to the right output signal.

1) Disengage the selector button MIX/SPLIT (7) for

the respective channel.

2) With the controls INPUT LEVEL (3) adjust the

input level of the stereo signal so that the LEDs

(1) shortly light up with the music passage of the

highest volume.

3) For the six mono channels adjust the desired sig-

nal part of the stereo signal with the PAN controls

(6).

4) With the controls LEVEL CH 1 to CH 6 (5) adjust

the levels of the mono channels individually.

5) With the controls LEVEL STEREO OUT (9)

adjust the level of the stereo output signal.

6.3 8-channel amplifier mode (fig. 6)

In this mode the channels operate as independent

amplifiers which supply a balanced output signal of

low impedance. The levels of the six mono channels

and the stereo channel can individually be matched.

The level matching is e.g. necessary if the output

level of a signal source is too low to control a subse-

quent unit. In this mode the unit can also be used as

6-fold microphone preamplifier.

1) Engage the selector button MIX/SPLIT (7) for the

respective channel and disengage the selector

button MIXER ON (8).

2) With the selector buttons LINE/MIC (4) adjust the

mono channels CH1 to CH6 to the connected

sources. In case of a microphone connected

engage the selector button, and in case of units

with line level disengage it.

3) For the mono channels adjust the desired level

with the controls LEVEL CH1 to CH6 (5).

4) For the stereo channel set the control LEVEL

STEREO OUT (9) to maximum.

5) With the controls LEVEL STEREO IN (3) adjust

the desired level individually for the left channel

and the right channel.

6.4 Combined operating modes

If not all six mono channels are required as outputs

in the splitter mode, the remaining channels can be

operated as individual and independent amplifiers.

See chapter 6.3.

7 Specifications

Inputs

(Input sensitivity at 1 V output level,

input impedance)

STEREO IN: . . . . . . . . . . 250 mV, 30 kΩ

XLR, balanced

CH 1 to CH 6: . . . . . . . . . Line 100 mV, 40 kΩ

switchable to

Mic 1 mV, 6.6 kΩ

XLR, balanced

Phantom power: . . . . . . . 12 V (can be switched

internally)

Outputs

(rated level, output impedance)

STEREO OUT: . . . . . . . . 1 V, 200 Ω

XLR, balanced

CH 1 to CH 6: . . . . . . . . . 1 V, 200 Ω

XLR, balanced

Frequency range: . . . . . . . . 10 Hz – 30 000 Hz

(+0/

0.5 dB)

THD: . . . . . . . . . . . . . . . . . . 0.02 %

S/N ratio: . . . . . . . . . . . . . . 81 dB/weighted

Crosstalk: . . . . . . . . . . . . . .

63 dB (1 kHz)

Power supply: . . . . . . . . . . . 230 V~/50 Hz/10 VA

Ambient temperature: . . . . . 0 – 40 °C

Dimensions (W × H × D): . . 482 × 48 × 205 mm,

1 rack space

Weight: . . . . . . . . . . . . . . . . 2.9 kg

Subject to technical modification.







Betriebsart Mixer

Mixer Mode

Betriebsart Splitter

Splitter Mode

8-Kanal-Verstärker

8-Channel Amplifier

Diese Bedienungsanleitung ist urheberrechtlich für MONACOR

INTERNATIONAL GmbH & Co. KG

geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.

INTERNATIONAL GmbH & Co. KG. No part of this instruction manual

may be reproduced in any form or by any means for any commercial use.

Ouvrez le présent livret page 3 de manière à

visualiser les éléments et branchements.

1 Eléments et branchements

1.1 Face avant (schéma 1)

1LEDs pour le niveau de signal

verte : signal dʼentrée disponible

rouge : signal dʼentrée en surcharge

2Témoin de fonctionnement

3Potentiomètres de réglage LEVEL pour la préam-

plification pour le canal gauche et le canal droit

4Touche de commutation, respectivement pour

les canaux mono 1–6, pour adapter la plage de

réglage pour les réglages de niveau (5) à la

source de signal reliée dans chaque cas :

source reliée Ligne : désenclenchez la touche

(position “LINE”) : la plage de réglage va de

∞à

+20 dB

micro relié : enclenchez la touche (position

“MIC”) : la plage de réglage va de

∞à +60 dB

5Potentiomètre de réglage avant LEVEL respecti-

vement pour les canaux CH1 à CH6

mode de fonctionnement SPLIT : pour régler le

niveau du canal des sorties CH1 à CH6

mode de fonctionnement MIXER : pour régler la

part du canal correspondant sur le signal total à

la sortie STEREO OUT (12) ; le niveau de signal

réglé ici est simultanément présent à la sortie

correspondante (13) du canal

6Potentiomètre de réglage arrière PAN, respecti-

vement pour les canaux CH1 à CH6

mode de fonctionnement SPLIT : pour régler le

rapport entre le canal gauche et le canal droit du

signal dʼentrée stéréo à la sortie correspondante

(13).

mode de fonctionnement MIXER : réglage pour

placer le signal dʼentrée mono dans la base sté-

réo du signal de sortie

7Touche de commutation MIX/SPLIT, respective-

ment pour les canaux mono CH1 à CH6, pour

sélectionner le mode de fonctionnement :

touche désenclenchée : mode de fonctionne-

ment MIX

touche enclenchée : mode de fonctionnement

SPLIT

8Touche de commutation MIXER ON :

touche enclenchée : le fonctionnement Mixeur

est activé. Si les canaux mono respectifs CH1 à

CH6 fonctionnent en mode Mixeur, leur niveau

de canal est appliqué sur le canal master “STE-

REO OUT”.

touche désenclenchée : le fonctionnement

Mixeur est désactivé. Si les canaux mono res-

pectifs CH1 à CH6 sont commutés sur “MIX”, ils

fonctionnent comme amplificateurs distincts.

9Potentiomètre de réglage LEVEL STEREO OUT

pour régler le niveau aux sorties STEREO OUT

(12)

10 Interrupteur POWER Marche/Arrêt

1.2 Face arrière (schéma 2)

11 Cordon secteur à relier à une prise secteur

230 V~/50 Hz

12 Sortie stéréo (2 × XLR, symétrique)

13 Sortie mono des canaux CH1 à CH6 (XLR,

symétrique)

14 Entrée mono des canaux CH1 à CH6 (XLR,

symétrique)

15 Entrée stéréo (2 × XLR, symétrique)

2 Conseils de sécurité et dʼutilisation

Cet appareil répond à toutes les directives néces-

saires de lʼUnion européenne et porte donc le sym-

bole .

Respectez scrupuleusement les points suivants :

GLʼappareil nʼest conçu que pour une utilisation en

intérieur. Protégez-le des éclaboussures, de tout

type de projections dʼeau, dʼune humidité élevée

et de la chaleur (température ambiante admissible

0–40 °C).

GEn aucun cas, vous ne devez poser dʼobjet conte-

nant du liquide ou un verre sur lʼappareil.

GNe faites pas fonctionner lʼappareil et débranchez

le cordon secteur immédiatement dans les cas

suivants :

1. lʼappareil ou le cordon secteur présentent des

dommages visibles.

2. après une chute ou accident similaire, vous

avez un doute sur lʼétat de lʼappareil.

3. des dysfonctionnements apparaissent.

Dans tous les cas, les dommages doivent être

réparés par un technicien spécialisé.

GNe débranchez jamais lʼappareil en tirant sur le

cordon secteur ; retirez toujours le cordon secteur

en tirant la fiche.

GTout cordon secteur endommagé doit être rem-

placé impérativement par un technicien spécialisé.

GPour le nettoyage, utilisez un chiffon sec et doux,

en aucun cas de produits chimiques ou dʼeau.

GNous déclinons toute responsabilité en cas de

dommages corporels ou matériels résultants si lʼap-

pareil est utilisé dans un but autre que celui pour

lequel il a été conçu, sʼil nʼest pas correctement

branché, utilisé ou réparé par une personne habili-

tée ; en outre, la garantie deviendrait caduque.

AVERTISSEMENT Lʼappareil est alimenté par une

tension dangereuse en 230 V~.

Ne faites jamais de modification si

cela nʼest pas décrit dans la pré-

sente notice. Faites toujours appel

à un technicien spécialisé pour ef-

fectuer les réparations. Une mau-

vaise manipulation pourrait géné-

rer une décharge électrique.

Vi preghiamo di aprire completamente la pagi-

na 3. Così vedrete sempre gli elementi di coman-

do e i collegamenti descritti.

1 Elementi di comando e collegamenti

1.1 Pannello frontale (fig. 1)

1LED per il livello dei segnali

verde = segnale dʼingresso presente

rosso = segnale dʼingresso sovrapilotato

2Spia di funzionamento

3Regolatori LEVEL della preamplificazione per i

canali di destra e di sinistra

4Commutatore per i canali 1 – 6, per adattare il

campo di regolazione dei regolatori Level (5) alla

sorgente collegata.

Se è collegata una sorgente Line, sbloccare il

tasto (posizione “LINE”):

Il campo di regolazione è fra

∞e +20 dB

Se è collegato un microfono, premere fino allo

scatto il tasto (posizione “MIC”):

Il campo di regolazione è fra

∞e +60 dB

5Manopola anteriore LEVEL, per i canali CH 1 a

CH 6

Modalità SPLIT: per impostare il livello dei canali

delle uscite CH 1 a CH 6

Modalità MIXER: per impostare la parte che il

relativo canale occupa nel segnale globale pre-

sente allʼuscita STEREO OUT (12); il livello

impostato qui è quello presente nello stesso

tempo alla relativa uscita (13) del canale.

6Manopola posteriore PAN, per i canali CH 1 a

CH 6

Modalità SPLIT: con il regolatore si imposta nella

relativa uscita (13) il rapporto fra il canale destro

e quello sinistro del segnale stereo dʼingresso.

Modalità MIXER: regolatore per posizionare il se-

gnale mono nella base stereo del segnale dʼuscita

7Selettore MIX/SPLIT, per i canali mono CH 1 a

CH 6, per scegliere la modalità di funziona-

mento:

tasto sbloccato: modalità MIX

tasto premuto fino allo scatto: modalità SPLIT

8Selettore MIXER ON:

Tasto premuto fino allo scatto: è attivato il funzio-

namento mixer. Se i relativi canali mono CH 1 a

CH 6 funzionano come mixer, i loro livelli ven-

gono portati sul canale master “STEREO OUT”.

Tasto sbloccato: il funzionamento a mixer è di-

sattivato. Se i relativi canali mono CH 1 a CH 6

sono messi su “MIX”, funzionano come amplifi-

catori separati.

9Regolatore LEVEL STEREO OUT per impostare

il livello alle uscite STEREO OUT (12)

10 Interruttore on/off POWER

1.2 Pannello posteriore (fig. 2)

11 Cavo rete per il collegamento con la rete

(230 V~/50 Hz)

12 Uscita stereo (2 × XLR, simmetrica)

13 Uscita mono dei canali CH 1 a CH 6

(XLR, simmetrica)

14 Ingresso mono dei canali CH 1 a CH 6

(XLR, simmetrico)

15 Ingresso stereo (2 × XLR, simmetrico)

2 Avvertenze di sicurezza

Lʼapparecchio è conforme a tutte le direttive rilevanti

dellʼUE e pertanto porta la sigla .

Durante lʼuso si devono osservare assolutamente

anche i seguenti punti:

GFar funzionare lʼapparecchio solo allʼinterno di

locali. Proteggerlo dallʼacqua gocciolante e dagli

spruzzi dʼacqua, da alta umidità dellʼaria e dal

calore (temperatura dʼimpiego ammessa fra 0 °C

e 40 °C).

GNon depositare sullʼapparecchio dei contenitori

riempiti di liquidi, p. es. bicchieri.

GNon mettere in funzione lʼapparecchio e staccare

subito la spina rete se:

1. lʼapparecchio o il cavo rete presentano dei

danni visibili;

2. dopo una caduta o dopo eventi simili sussiste il

sospetto di un difetto;

3. lʼapparecchio non funziona correttamente.

Per la riparazione rivolgersi sempre ad unʼofficina

competente.

GStaccare il cavo rete afferrando la spina, senza ti-

rare il cavo.

GIl cavo rete, se danneggiato, deve essere sosti-

tuito solo da un laboratorio specializzato.

GPer la pulizia usare solo un panno morbido,

asciutto; non impiegare in nessun caso prodotti

chimici o acqua.

GNel caso dʼuso improprio, di collegamenti sba-

gliati, dʼimpiego scorretto o di riparazione non a

regola dʼarte dellʼapparecchio, non si assume

nessuna responsabilità per eventuali danni con-

sequenziali a persone o a cose e non si assume

nessuna garanzia per lʼapparecchio.

AVVERTIMENTO Questʼapparecchio funziona con

pericolosa tensione di rete di

230 V~. Non eseguire mai interventi

al suo interno al di fuori di quelli

descritti nelle presenti istruzioni. La

manipolazione scorretta può provo-

care delle scariche pericolose.

Se si desidera eliminare lʼapparecchio defi-

nitivamente, consegnarlo per lo smalti-

mento ad unʼistituzione locale per il rici-

claggio.

3 Possibilités dʼutilisation

Le mixeur Ligne micro/répartiteur Ligne est utili-

sable pour de multiples applications audio grâce à

son concept. En mode Répartiteur, un signal dʼen-

trée stéréo peut être réparti sur respectivement six

sorties mono où la part de signal du signal stéréo est

réglable individuellement pour chaque canal via des

réglages de panoramique. En mode Mixeur, un si-

gnal stéréo et au plus six signaux mono avec niveau

micro ou niveau ligne peuvent être mixés sur une

sortie stéréo. Les six canaux mono et le canal stéréo

peuvent être utilisés également comme amplifica-

teurs distincts pour une adaptation de niveau ou

dʼimpédance.

4 Possibilités de positionnement

Lʼappareil est prévu pour un montage dans un rack

(482 mm/19″), il peut également être posé sur une

table. Pour le montage dans un rack, une unité (1 U

= 44,45 mm) est nécessaire.

5 Branchements

Avant tout nouveau branchement ou toute modifica-

tion des branchements existants, éteignez le mixeur

Ligne micro/Répartiteur ligne et les appareils à relier.

1) Reliez un appareil stéréo avec niveau ligne (par

exemple lecteur CD, table de mixage…) aux

prises XLR STEREO IN (15).

2) Il est possible de relier aux entrées des canaux

mono CH1 à CH6 (14) aussi bien des micros que

des appareils mono avec niveau ligne.

3) Les amplificateurs pour les haut-parleurs ou les

appareils suivants avec niveau ligne peuvent être

reliés selon leur configuration, aux prises XLR

CH1–CH6 OUT (13) et STEREO OUT (12).

5.1 Activation de lʼalimentation fantôme

Pour pouvoir faire fonctionner également des micro-

phones à alimentation fantôme, une alimentation

fantôme 12 V peut être activée séparément pour

chacun des six canaux mono.

1) Retirez la prise secteur du secteur.

2) Dévissez le couvercle du boîtier.

3) Pour les canaux souhaités, repositionnez les

cavaliers correspondants JP 101 (pour canal

CH1) à JP 601 (pour canal CH6) de “OFF” vers

“ON”.

4) Revissez le couvercle du boîtier.

5) Il est recommandé de repérer les prises dʼentrée

des canaux fournis avec lʼalimentation fantôme

en fonction !

6 Utilisation

1) Avant dʼallumer, les potentiomètres de réglage (5

et 9) devraient être mis sur le minimum pour évi-

ter tout bruit fort à lʼallumage.

2) Allumez lʼappareil avec lʼinterrupteur POWER

(10). La LED rouge (2) au-dessus de lʼinterrup-

teur brille comme témoin de fonctionnement.

Ensuite allumez les appareils reliés.

Attention ! Pour allumer lʼalimentation fantôme,

lʼappareil doit être ouvert. Seul un personnel quali-

fié est autorisé à le faire.

Attention ! Si lʼalimentation fantôme est allumée,

aucun microphone asymétrique ou appareil à

niveau ligne ne doit être relié à lʼentrée correspon-

dante. Ces microphones ou appareils peuvent être

endommagés.

Lorsque lʼappareil est définitivement retiré

du service, vous devez le déposer dans

une usine de recyclage de proximité pour

contribuer à son élimination non polluante.

3 Possibilità dʼimpiego

Grazie alla sua concezione, il miscelatore micro-

fono-line/line splitter trova impiego in molteplici

applicazioni audio. Nel funzionamento splitter, un

segnale stereo dʼingresso può essere suddiviso fra

sei uscite mono, mentre la parte del segnale stereo

può essere regolata in modo individuale per ogni

canale per mezzo del regolatore panoramico. Nel

funzionamento mixer, un segnale stereo e un mas-

simo di sei segnali mono con livello microfono o Line

possono essere miscelati su unʼuscita stereo. I sei

canali mono e il canale stereo possono essere sfrut-

tati anche come amplificatori separati per lʼadatta-

mento del livello o dellʼimpedenza.

4 Possibilità di collocamento

Lʼapparecchio è previsto per il montaggio in un rack

(482 mm/19″), ma può essere collocato anche libe-

ramente su un tavolo. Per il montaggio in un rack è

richiesta unʼunità di altezza RS (= 44,45 mm).

5 Collegamento degli apparecchi

Prima di eseguire un nuovo collegamento o di modi-

ficare collegamenti esistenti occorre spegnere il

miscelatore/splitter nonché gli apparecchi da colle-

gare.

1) Collegare un apparecchio stereo con livello Line

(p. es. un lettore CD, mixer ecc.) con le prese

XLR STEREO IN (15).

2) Agli ingressi dei canali mono CH 1 a CH 6 (14) si

possono collegare sia microfoni che apparecchi

mono con livello Line.

3) Gli amplificatori finali per gli altoparlanti o per

apparecchi a valle possono essere collegati, a

seconda della configurazione, con le prese XLR

CH1–CH6OUT(13) e STEREO OUT (12).

5.1 Aggiungere lʼalimentazione phantom

per il microfono

Per poter usare anche microfoni con alimentazione

phantom, per ognuno dei sei canali mono è possi-

bile aggiungere separatamente unʼalimentazione

phantom a 12 V.

1) Staccare la spina dalla presa di rete.

2) Svitare il coperchio del contenitore.

3) Per i canali desiderati, spostare i relativi ponticelli

JP 101 (per canale CH 1) a JP 601 (per canale

CH 6) da “OFF” a “ON”.

4) Avvitare di nuovo il coperchio.

5) Si consiglia di marcare le prese dʼingresso dei

canali con alimentazione phantom!

6 Funzionamento

1) Prima dellʼaccensione, tutti i regolatori delle

uscite (5 e 9) dovrebbero essere portati sul

minimo per escludere rumori di commutazione.

2) Accendere lʼapparecchio con lʼinterruttore POW-

ER (10). Si accende il LED rosso (2) sopra lʼin-

terruttore come spia di funzionamento. Quindi

accendere gli apparecchi collegati.

Attenzione! Per aggiungere lʼalimentazione phan-

tom occorre aprire lʼapparecchio. Perciò questa

operazione deve essere fatta solo da un persona

esperta e qualificata.

Attenzione! Se è inserita lʼalimentazione phan-

tom, al relativo ingresso non si devono collegare

microfoni asimmetrici o apparecchi con livello Line

per non danneggiare detti microfoni e apparecchi.

6.1 Mode de fonctionnement Mixeur

(schéma 4)

Avec ce mode de fonctionnement, un canal stéréo

et six canaux mono au plus peuvent être mixés sur

un canal de sortie stéréo.

1) Enclenchez la touche de commutation MIX/

SPLIT (7) pour le canal correspondant et enclen-

chez la touche de commutation MIXER ON (8).

2) Tournez le réglage LEVEL STEREO OUT (9) jus-

quʼà ce que le rapport de mixage des sources

reliées soit réglé de manière optimale.

3) Avec les touches de commutation LINE/MIC (4),

réglez les canaux mono CH1–CH6 sur les

sources reliées. Si un microphone est connecté,

enclenchez la touche de commutation et désen-

clenchez-la pour des appareils avec niveau ligne.

4) Avec les potentiomètres de réglage LEVEL STE-

REO IN (3) et les réglages de canaux CH1–CH6

(5), réglez le rapport de volume souhaité : réglez

les sources audio qui doivent être le plus fort de

sorte que la LED correspondante (1) brille briè-

vement en rouge pour un passage de musique

avec le volume le plus élevé.

5) Placez le signal de canal mono comme souhaité

dans la base stéréo avec les réglages PAN (6)

des canaux mono CH1–CH6.

6) Avec le réglage LEVEL STEREO OUT (9), réglez

le niveau définitif du signal master stéréo.

6.2 Mode de fonctionnement Répartiteur

(schéma 5)

Avec le mode de fonctionnement Répartiteur, un

signal stéréo peut être réparti sur six canaux mono

et un canal stéréo. Dans le cas de canaux mono, les

parts de signal du signal stéréo peuvent être réglées

séparément avec les réglages PAN. Pour un canal

de sortie stéréo, aucune attribution libre nʼest pos-

sible, le signal dʼentrée gauche est attribué au signal

de sortie gauche et le signal dʼentrée droit est attri-

bué au signal de sortie droit.

1) Désenclenchez la touche de commutation MIX/

SPLIT (7) pour le canal correspondant.

2) Avec les réglages INPUT LEVEL (3), réglez le

niveau dʼentrée du signal stéréo de telle sorte

que les LEDs (1) brillent brièvement en rouge

pour les passages de musique les plus forts.

3) Pour les six canaux mono, réglez la part voulue

du signal stéréo avec les réglages PAN (6).

4) Avec les réglages LEVEL CH1–CH6 (5), réglez

individuellement les niveaux des canaux mono.

5) Avec les réglages LEVEL STEREO OUT (9),

réglez le niveau du signal de sortie stéréo.

6.3 Mode de fonctionnement amplificateur

8 canaux (schéma 6)

Avec ce mode de fonctionnement, les canaux fonc-

tionnent comme amplificateurs indépendants déli-

vrant un signal de sortie symétrique basse impé-

dance. Les niveaux des six canaux mono et du canal

stéréo peuvent être adaptés séparément. Lʼadapta-

tion de niveau est par exemple nécessaire si le

niveau de sortie dʼune source de signal est trop faible

pour contrôler un appareil placé après. Avec ce

mode de fonctionnement, lʼappareil peut également

être utilisé comme préamplificateur micro 6 voies.

1) Enclenchez la touche de commutation MIX/SPLIT

(7) pour le canal correspondant et desenclenchez

la touche de commutation MIXER ON (8).

2) Avec les touches de commutation LINE/MIC (4),

réglez les canaux mono CH1–CH6 sur les

sources reliées. Si un microphone est relié,

enclenchez la touche de commutation et pour

des appareils à niveau ligne, désenclenchez-la.

3) Pour des canaux mono, réglez le volume sou-

haité avec les réglages LEVEL CH1–CH6 (5).

4) Pour un canal stéréo, réglez le réglage LEVEL

STEREO OUT (9) sur le maximum.

5) Avec les réglages LEVEL STEREO IN (3), réglez

individuellement le niveau souhaité pour le canal

droit et le canal gauche.

6.4 Modes de fonctionnement combinés

Si en mode répartiteur, les six canaux mono ne sont

pas utilisés comme sorties, les canaux restants peu-

vent fonctionner comme amplificateurs distincts in-

dépendants. Voir chapitre 6.3.

7 Caractéristiques techniques

Entrées

(Sensibilité dʼentrée pour niveau de sortie 1 V,

impédance dʼentrée)

STEREO IN : . . . . . . . . . 250 mV, 30 kΩ,

XLR, symétrique

CH1–CH6 : . . . . . . . . . . Ligne 100 mV, 40 kΩ

commutable sur

Mic 1 mV, 6,6 kΩ

XLR, symétrique

Alimentation fantôme : . . 12 V (commutable en

interne)

Sorties

(Niveau nominal, impédance de sortie)

STEREO OUT : . . . . . . . 1 V, 200 Ω

XLR, symétrique

CH1–CH6 : . . . . . . . . . . 1V, 200Ω

XLR, symétrique

Bande passante : . . . . . . . . 10 Hz–30 000 Hz,

(+0/

0,5 dB)

Taux de distorsion : . . . . . . 0,02 %

Rapport signal/bruit : . . . . . 81 dB, pondéré

Diaphonie : . . . . . . . . . . . . .

63 dB (1 kHz)

Alimentation : . . . . . . . . . . . 230 V~/50 Hz/10 VA

Température fonc. : . . . . . . 0–40 °C

Dimensions (L×H×P): ... 482 × 48 × 205 mm,

1 unité

Poids : . . . . . . . . . . . . . . . . 2,9 kg

Tout droit de modification réservé.

6.1 Modalità mixer (fig. 4)

Nella modalità mixer, un canale stereo e fino a sei

canali mono possono essere miscelati su un canale

stereo dʼuscita.

1) Premere fino allo scatto il selettore MIX/SPLIT

(7) per il relativo canale nonché il selettore

MIXER ON (8).

2) Aprire il regolatore LEVEL STEREO OUT (9) al

punto tale che si possa impostare in modo otti-

male il rapporto di miscelazione fra le sorgenti

collegate.

3) Con i commutatori LINE/MIC (4) adattare i canali

mono CH1–CH6 alle sorgenti collegate. Se è

collegato un microfono, premere il tasto fino allo

scatto; nel caso di apparecchi con livello Line

sbloccare il tasto.

4) Con i regolatori LEVEL STEREO IN (3) e con sei

quelli dei canali LEVEL CH1–CH6 (5) impo-

stare il suono desiderato: regolare le sorgenti che

devono essere le più forti in modo tale che il rela-

tivo LED (1) si accende brevemente di color

rosso nei passaggi musicali più forti.

5) Con i regolatori PAN (6) dei canali mono CH 1 –

CH 6 posizionare il segnale mono nella base ste-

reo secondo il proprio gusto.

6) Con il regolatore LEVEL STEREO OUT (9) impo-

stare il livello definitivo del segnale stereo master.

6.2 Modalità splitter (fig. 5)

Nella modalità splitter, un segnale stereo può essere

distribuito fra sei canali mono e un canale stereo. Per

i canali mono, le parti del segnale stereo possono

essere impostate individualmente con lʼaiuto del

regolatore panoramico. Nel canale stereo dʼuscita

non è possibile unʼassegnazione libera: il segnale di

sinistra è assegnato al canale sinistro dʼuscita e il

segnale destro dʼingresso al segnale destro dʼuscita.

1) Sbloccare il selettore MIX/SPLIT (7) per il rela-

tivo canale.

2) Con i regolatori INPUT LEVEL (3) impostare il

livello dʼingresso del segnale stereo in modo tale

che i LED (1) si accendono brevemente di rosso

nei brani musicali più forti.

3) Per i sei canali mono impostare la parte deside-

rata del segnale stereo servendosi dei regolatori

PAN (6).

4) Con i regolatori LEVEL CH1–CH6(5) impostare

il livello per ogni canale mono.

5) Con i regolatori LEVEL STEREO OUT (9) impos-

tare il livello del segnale stereo dʼuscita.

6.3 Modalità amplificatore a 8 canali (fig. 6)

In questo modalità, i canali funzionano come ampli-

ficatori indipendenti che forniscono un segnale dʼu-

scita simmetrico, a bassa impedenza. I livelli dei

canali mono e del canale stereo possono essere

adattati singolarmente. Lʼadattamento del livello è

necessario, p. es., se una sorgente presenta un

livello dʼuscita troppo basso per poter pilotare un

apparecchio a valle. In questa modalità, lʼapparec-

chio può essere impiegato anche come preamplifi-

catore 6 × per microfono.

1) Premere fino allo scatto il selettore MIX/SPLIT

(7) per il relativo canale e sbloccare il selettore

MIXER ON (8).

2) Con i commutatori LINE/MIC (4) adattare i canali

mono CH1–CH6 alle sorgenti collegate. Se è

collegato un microfono, premere il tasto fino allo

scatto; nel caso di apparecchi con livello Line

sbloccare il tasto.

3) Nei canali mono impostare il livello desiderato

con il regolatori LEVEL CH1–CH6(5).

4) Nel canale stereo portare il regolatore LEVEL

STEREO OUT (9) sul massimo.

5) Con i regolatori LEVEL STEREO IN (3) impos-

tare il livello desiderato per il canale sinistro e per

il canale destro.

6.4 Modalità combinate

Se nella modalità splitter non si usano tutti e sei i

canali come uscite, gli altri canali possono funzio-

nare come amplificatori singoli, indipendenti. Vedi

cap. 6.3.

7 Dati tecnici

Ingressi

(sensibilità allʼingresso con 1 V di livello

dʼuscita, impedenza allʼingresso )

STEREO IN: . . . . . . . . . . 250 mV, 30 kΩ

XLR, simmetrico

CH1–CH6: .......... Line 100 mV, 40 kΩ

commutabile a

Mic 1 mV, 6,6 kΩ

XLR, simmetrico

Alimentazione phantom: . 12 V (commutabile

internamente)

Uscite

(livello nominale, impedenza allʼuscita)

STEREO OUT: . . . . . . . . 1 V, 200 Ω

XLR, simmetrica

CH1–CH6: .......... 1V,200Ω

XLR, simmetrica

Gamma di frequenze: . . . . . 10 Hz – 30 000 Hz

(+0/

0,5 dB)

Fattore di distorsione: . . . . . 0,02 %

Rapporto S/R: . . . . . . . . . . 81 dB, valutato

Diafonia: . . . . . . . . . . . . . . .

63 dB (1 kHz)

Alimentazione: . . . . . . . . . . 230 V~/50 Hz/10 VA

Temperatura dʼesercizio: . . 0 – 40 °C

Dimensioni (l × h × p): . . . . 482 × 48 × 205 mm,

1 unità di altezza

Peso: . . . . . . . . . . . . . . . . . 2,9 kg

Con riserva di modifiche tecniche.







mode de fonctionnement

Mixeur

Modalità mixer

mode de fonctionnement

Répartiteur

Modalità splitter

amplificateur 8 canaux

amplificatore a 8 canali

Notice dʼutilisation protégée par le copyright de MONACOR

INTERNATIONAL GmbH & Co. KG. Toute

reproduction même partielle à des fins commerciales est interdite.

La MONACOR

INTERNATIONAL GmbH & Co. KG si riserva ogni diritto di elaborazione in qualsiasi forma

delle presenti istruzioni per lʼuso. La riproduzione – anche parziale – per propri scopi commerciali è vietata.

Abrir el presente libro página 3 de manera a

visualizar los elementos y las conexiones.

1 Elementos y conexiones

1.1 Parte delantera (esquema 1)

1LEDs para el nivel de señal

Verde = señal de entrada disponible

Rojo = señal de entrada en sobrecarga

2Testigo de funcionamiento

3Potenciómetros LEVEL para de la preamplifica-

ción del canal izquierdo y del canal derecho

4Tecla de conmutación, respectivamente para los

canales mono 1 – 6, para adaptar el rango de

reglaje para los potenciómetros de nivel (5) a la

fuente de señal conectada en cada caso:

Fuente conectada línea: desencaja la tecla (po-

sición “LINE”): los reglajes van de

∞a +20 dB.

Micro conectado: encaje la tecla (posición

“MIC”): los reglajes van de

∞a +60 dB.

5Potenciómetro de reglaje delantero LEVEL res-

pectivamente para los canales CH 1 a CH 6.

Modo de funcionamiento SPLIT: para regular el

nivel del canal de las salidas CH 1 a CH 6.

Modo de funcionamiento MIXER: para regular la

parte del canal correspondiente a la señal total

en la salida STEREO OUT (12); el nivel de señal

regulado está presente simultáneamente en la

salida correspondiente (13) del canal.

6Potenciómetro PAN trasero, respectivamente

para los canales CH 1 a CH 6.

Modo de funcionamiento SPLIT: para regular la

relación entre el canal izquierdo y derecho de la

señal de entrada estéreo a la salida correspon-

diente (13).

Modo de funcionamiento MIXER: reglaje para

colocar la señal de entrada mono en la base

estéreo de la señal de salida.

7Tecla de conmutación MIX/SPLIT, respectiva-

mente para los canales mono CH 1 a CH 6, para

seleccionar el modo de funcionamiento:

Tecla desencajada: modo de funcionamiento

MIX.

Tecla encajada: modo de funcionamiento SPLIT.

8Tecla de conmutación MIXER ON:

Tecla encajada: el funcionamiento Mezclador

está activado. Si los dos canales mono respecti-

vos CH 1 a CH 6 funcionan en modo mesa de

mezcla, su nivel de canal se aplica en el canal

master “STEREO OUT”.

Tecla desencajada: el funcionamiento Mezclador

está desactivado. Si los canales mono respecti-

vos CH 1 a CH 6 están conmutados en “MIX”,

funcionan como amplificadores distintos.

9Potenciómetro LEVEL STEREO OUT para regu-

lar el nivel de las salidas STEREO OUT (12)

10 Interruptor POWER Marcha/Paro

1.2 Parte trasera (esquema 2)

11 Cable de conexión para enchufar al 230 V~/50 Hz

12 Salida estéreo (2 × XLR, simétrico)

13 Salida mono de los canales CH 1 a CH 6 (XLR,

simétrico)

14 Entrada mono de los canales CH 1 a CH 6 (XLR,

simétrico

15 Entrada estéreo (2 × XLR, simétrico)

2 Consejos de utilización y seguridad

Este aparato cumple con todas las directivas rele-

vantes de la UE y por lo tanto está marcado con el

símbolo .

Respecte escrupulosamente los puntos siguientes:

GEl aparato está fabricado sólo para una utilización

en interior. Protéjalo de salpicaduras, de todo tipo

de proyecciones de agua, de una humedad ele-

vada y del calor (temperatura admisible 0 – 40 °C).

GNo deposite en ningún caso objetos que contie-

nen líquidos sobre el aparato.

GNo haga funcionar nunca el aparato y desconéc-

telo inmediatamente en los casos siguientes:

1. El aparato o el cable de conexión presentan

daños visibles.

2. Después de una caída o accidente similar, si

tiene dudas sobre el estado del aparato.

3. Aparecen disfunciones.

En todos los casos, los daños deben repararse

por un técnico especializado.

GNo desconecte nunca el aparato tirando del cable

directamente, sujete siempre el cable por la extre-

midad.

GUn cable de corriente dañado sólo puede repa-

rarse por el personal cualificado.

GPara la limpieza utilice siempre un trapo seco y

suave, no utilice nunca productos químicos o

agua.

GDeclinamos toda responsabilidad en caso de

daños caporales o materiales resultandos de una

utilización no adecuada a las permitidas por el

aparato o el fabricante, si no está correctamente

conectado, utilizado o reparado por una persona

calificada y especializada; por estos mismos moti-

vos carecería de todo tipo de garantía.

Cuando el aparato está definidamente

sacado del servicio, deposítelo en una

fábrica de reciclaje de proximidad para con-

tribuir a una eliminación no contaminante.

ADVERTENCIA El aparato esta alimentado por una

tensión peligrosa de 230 V~. No haga

nunca modificaciones al aparato que

no están descritas en este manual;

en caso de mala manipulación podría

sufrir una descarga eléctrica.

Prosimy o otworzenie instrukcji na stronie 3,

gdzie znajdą Państwo opisywane elementy ste-

rujące i gniazda połączeniowe.

1 Elementy użytkowe

i gniazda podłączeniowe

1.1 Panel przedni (rys. 1)

1Wskaźniki poziomu sygnału

zielony = odpowiedni poziom sygnału

czerwony = przesterowanie

2Wskaźnik zasilania

3Regulatory wzmocnienia wejściowego dla kana-

łów lewego i prawego

4Selektor czułości wejściowej (mikrofonowa,

liniowa) dla kanałów wejściowych 1 do 6, oraz

zakresu regulacji głośności za pomocą regula-

tora (5)

Aby wybrać źródło liniowe należy wycisnąć przy-

cisk (pozycja “LINE”):

Zakres regulacji wynosi

∞do +20 dB

Aby wybrać źródło mikrofonowe należy wcisnąć

przycisk (pozycja “MIC”):

Zakres regulacji wynosi

∞do +60 dB

5Przednia gałka: regulator dla każdego z kanałów

CH 1 do CH 6

Tryb splittera SPLIT: ustawianie poziomów

sygnałów wyjściowych dla kanałów CH 1 do

CH 6.

Tryb miksera MIXER: ustawianie poziomu

sygnału kanałowego w całościowym zmiksowa-

nym sygnale na wyjściach STEREO OUT (12);

taki sam ustawiony poziom sygnału całościo-

wego jest również obecny na wyjściach każdego

z kanałów (13).

6Tylnia gałka PAN: regulator dla każdego z kana-

łów CH 1 do CH 6.

Tryb splittera SPLIT: ustawianie stosunku pomię-

dzy prawym a lewym kanałem sygnału wejścio-

wego stereofonicznego dla każdego z wyjść

(13).

Tryb miksera MIXER: regulacja usytuowania

sygnału mono w bazie stereo dla sygnału wyj-

ściowego.

7Selektor trybu pracy dla każdego z kanałów CH 1

do CH 6:

Przycisk wyciśnięty: tryb miksera MIX

Przycisk wciśnięty: tryb splittera SPLIT

8Selektor MIXER ON:

Przycisk wciśnięty: włączony tryb miksowania.

Jeśli dane kanały CH 1 do CH 6 pracują w trybie

miksera ich sygnały są podawane na wyjście

kanału “STEREO OUT”.

Przycisk wyciśnięty: wyłączony tryb miksowania.

Jeśli dane kanały CH 1 do CH 6 pracują w trybie

miksera (MIX), pracują one jako oddzielne

wzmacniacze.

9Regulator STEREO OUT poziomu sygnału wyj-

ściowego na gniazdach STREO OUT (12)

10 Włącznik zasilania

1.2 Panel tylni (rys. 2)

11 Kabel sieciowy do podłączenia gniazdka

(230 V~/50 Hz)

12 Wyjścia stereo (2 × XLR, symetryczne)

13 Wyjście mono dla kanałów CH 1 do CH 6 (XLR,

symetryczne)

14 Wejście mono dla kanałów CH 1 do CH 6 (XLR,

symetryczne)

15 Wyjście stereo (2 × XLR, symetryczne)

2 Środki ostrożności

Urządzenie spełnia wszystkie wymagania norm UE

dlatego zostało oznaczone symbolem .

Należy bezwzględnie przestrzegać poniższych zasad:

GUrządzenie przeznaczone jest do użytku tylko

wewnątrz pomieszczeń. Należy chronić je przed

zalaniem i wilgocią oraz wysoką temperaturą

(dopuszczalna temperatura otoczenia pracy to

0 – 40 °C).

GNie wolno stawiać na urządzeniu żadnych naczyń

wypełnionych cieczami, np.: szklanek z napojami.

GNie wolno używać oraz należy natychmiast odłą-

czyć urządzenie od zasilania:

1. Jeżeli widoczne są jakiekolwiek uszkodzenia

urządzenia lub kabla zasilającego,

2. Jeżeli urządzenie upadło lub uległo podob-

nemu wypadkowi, który mógł spowodować

jego uszkodzenie,

3. Jeśli urządzenie działa nieprawidłowo.

W każdym przypadku, naprawę należy zlecić spe-

cjaliście.

GNie wolno odłączać urządzenia z gniazda siecio-

wego ciągnąc za kabel zasilający, należy zawsze

chwytać za wtyczkę.

GWymianę kabla zasilającego należy zlecić specja-

liście.

GDo czyszczenia obudowy należy używać tylko

suchej, miękkiej ściereczki. Nie wolno używać

wody lub innych środków chemicznych.

GDostawca oraz producent nie ponoszą odpowie-

dzialności za ewentualnie wynikłe szkody mate-

rialne lub uszczerbki na zdrowiu, jeśli urządzenie

było używane niezgodnie z przeznaczeniem,

UWAGA Urządzenie jest zasilane niebezpiecz-

nym dla życia napięciem zmiennym

230 V. Jego naprawą powinien zajmo-

wać się tylko przeszkolony personel. Nie

wolno dokonywać żadnych modyfikacji

nie opisanych w tej instrukcji. Samo-

dzielne manipulowanie może spowodo-

wać porażenie prądem elektrycznym.

3 Posibilidades de utilización

El mezclador línea micro/repartidor línea se utiliza

para múltiples aplicaciones audio mediante su con-

cepto. En modo Repartidor, una señal de entrada

estéreo puede repartirse en respectivamente 6 sali-

das mono donde la parte de señal de la señal esté-

reo es regulable individualmente para cada canal

vía reglajes de panorámico. En modo mesa de mez-

cla, una señal estéreo y como mucho 6 señales

mono con nivel micro o nivel línea pueden mez-

clarse en una salida estéreo. Los 6 canales mono y

el canal estéreo pueden utilizarse también como

amplificadores distintos para una adaptación de

nivel o de impedancia.

4 Posibilidades de instalación

El aparato está previsto para un montaje en rack

(482 mm/19″), también puede instalarse libremente

sobre mesa. Para un montaje en rack, una unidad

(1 U = 44,45 mm) es necesaria.

5 Conexiones

Antes de efectuar nuevas conexiones o cambiar

modificaciones existentes, apague el mezclador de

micro línea/Repartidor línea y los aparatos que

deben conectarse.

1) Conecte un aparato estéreo con nivel línea (por

ejemplo lector CD, mesa de mezcla…) a la

tomas XLR STEREO IN (15).

2) Es posible conectar a las entradas de los canales

mono CH1 a CH6 (14) micros pero también apa-

ratos mono con nivel línea.

3) Los amplificadores para altavoces o los aparatos

siguientes con nivel línea pueden conectarse

según su configuración, a las tomas XLR CH 1 –

CH 6 OUT (13) y STEREO OUT (12).

5.1 Activación de la alimentacion phantom

Para poder hacer funcionar también micros a ali-

mentacion phantom, puede activar una alimenta-

cion phantom de 12 V separadamente para cada

uno de los 6 canales mono.

1) Desenchufe la toma de la red.

2) Desatornille la tapa de la caja.

3) Para los canales elegidos, coloque las grapas

correspondientes JP 101 (para canal CH 1) a

JP 601 (para canal CH 6) de “OFF” hacia “ON”.

4) Atornille la caja.

5) Le aconsejamos de señalar las tomas de entrada

de los canales con la alimentación phantom en

función.

6 Utilización

1) Antes de conectar, los potenciómetros de reglaje

(5 y 9) póngalos en la posición mínima para evi-

tar todo ruido fuerte durante la conexión.

2) Conecte el aparato con el interruptor POWER

(10). El LED rojo (2) encima del interruptor brilla

como testigo de funcionamiento. Después

conecte los aparatos.

¡Atención! Para conectar la alimentacion phan-

tom, el aparato debe de estar abierto. Sólo un per-

sonal calificado está autorizado a efectuar esta

manipulación.

¡Atención! Si la alimentacion phantom está encen-

dida, no conecte ningún micro asimétrico o apara-

tos con nivel línea a la entrada correspondiente.

Estos micros o estos aparatos pueden dañarse.

zostało niepoprawnie zainstalowane lub obsługi-

wane oraz było poddawane naprawom przez nie-

autoryzowany personel.

3 Zastosowanie

Zgodnie z koncepcją, urządzenie to ma wiele zasto-

sowań. W trybie splittera może służyć do rozd-

zielenia sygnału stereofonicznego na sześć kana-

łów mono, gdzie w każdym kanale część sygnału

stereo może być regulowana indywidualnie za

pomocą regulatora panoramy. W trybie miksera

sygnał stereo oraz maksymalnie sześć sygnałów

mono (o poziomie mikrofonowym lub liniowym)

może być zmiksowanych w jeden kanał stereofo-

niczny. Urządzenie może także być użyte jako 8 nie-

zależnych przedwzmacniaczy (6 kanałów mono

oraz 1 stereo) służących do odpowiedniego dopaso-

wania poziomu wyjściowego lub impedancji.

4 Montaż

Urządzenie jest przeznaczone do montażu racko-

wego (482 mm/19″) ale można je także ustawić

według potrzeb na półce. W półce rackowej wyma-

gana jest przestrzeń 1 U = 44,5 mm.

5 Podłączanie urządzenia

Przed podłączaniem nowych urządzeń lub zmianą

istniejących należy wyłączyć LMS-808 oraz współ-

pracujące z nim urządzenia.

1) Podłączyć liniowe urządzenie stereofoniczne

(np. odtwarzacz CD, mikser, itd.) do gniazd STE-

REO IN (15) typu XLR.

2) Do gniazd mono kanałów CH 1 do CH 6 (14)

można podłączyć zarówno mikrofony jak i mono-

foniczne urządzenia liniowe (z wyjściem o pozio-

mie liniowym).

3) Do wyjść CH 1 do CH 6 (13) oraz STEREO OUT

(12) typu XLR można w zależności od potrzeb

podłączyć wzmacniacze mocy lub aktywne

zestawy głośnikowe.

5.1 Włączanie zasilania phantomowego

LMS-808 daje możliwość włączenia zasilania phan-

tomowego 12 V potrzebnego dla pracy niektórych

mikrofonów niezależnie dla każdego z sześciu

kanałów.

1) Odłączyć wtyczkę zasilającą z gniazdka siecio-

wego.

2) Odkręcić pokrywę obudowy urządzenia.

3) Dla danego kanału przestawić odpowiednią

zworkę JP 101 (dla kanału CH 1) do JP 601 (dla

kanału CH 6) z pozycji “OFF” na “ON”.

4) Założyć pokrywę i przykręcić ją z powrotem.

5) Zaleca się oznaczyć kanał dla którego włączono

zasilanie phantomowe!

6 Obsługa

1) Aby uniknąć stuku przy włączeniu zaleca się

wszystkie regulatory wyjściowe (5 oraz 9) skręcić

na minimum.

2) Włączyć urządzenie włącznikiem POWER (10).

Zapali się wskaźnik nad przełącznikiem (2).

Następnie należy włączyć podłączone urządze-

nia.

Uwaga! Aby włączyć zasilanie phantomowe należy

otworzyć obudowę urządzenia. Dlatego też należy

to zostawić wykwalifikowanemu personelowi.

Uwaga! Jeśli na danym kanale jest włączone zasi-

lanie phantomowe nie wolno do niego podłączać

niezbalansowanych mikrofonów lub urządzeń linio-

wych. W przeciwnym przypadku zostaną one

uszkodzone.

Jeśli urządzenie nie będzie już nigdy więcej

używane, wskazane jest przekazanie go do

miejsca utylizacji odpadów, aby zostało

zniszczone bez szkody dla środowiska.

6.1 Tryb miksera (rys. 4)

W trybie miksera kanał stereofoniczny oraz wszyst-

kie sześć kanałów monofonicznych mogą zostać

zmiksowane do jednego kanału wyjściowego ste-

reofonicznego.

1) Włączyć dla wybranego kanału przycisk MIX/

SPLIT (7) oraz przycisk MIXER ON (8).

2) Ustawić poziom miksowanego sygnału za

pomocą regulatora LEVEL STEREO OUT (9) tak,

aby można było dokonywać dalszych ustawień

dla podłączonych sygnałów.

3) Za pomocą przełącznika LINE/MIC (4) wybrać

typ źródła audio podłączonego do kanałów CH 1

do CH 6: dla mikrofonu wcisnąć przycisk, dla źró-

dła liniowego wycisnąć.

4) Za pomocą regulatorów LEVEL STEREO IN (3)

oraz LEVEL dla kanałów CH 1 do CH 6 (5) usta-

wić odpowiedni stosunek głośności: regulatory

dla kanałów które mają być najgłośniejsze

powinny być tak ustawione aby przy szczytowych

poziomach zapalały się wskaźniki LED (1).

5) Za pomocą regulatorów panoramy PAN (6) dla

kanałów CH 1 do CH 6 ustawić położenie sygna-

łów mono w bazie stereo.

6) Za pomocą regulatora LEVEL STEREO OUT (9)

ustawić ostateczny poziom zmiksowanego

sygnału.

6.2 Tryb splittera (rys. 5)

W trybie splittera sygnał stereofoniczny może być

rozdzielony na sześć kanałów mono oraz kanał ste-

reofoniczny. Dla kanałów mono wybór części

sygnału stereofonicznego można dokonać za po-

mocą regulatora PAN. W przypadku wyjścia stereo

nie ma wyboru: kanał lewy sygnału wejściowego jest

przyporządkowany kanałowi lewemu sygnału wyj-

ściowego natomiast kanał prawy kanałowi pra-

wemu.

1) Wycisnąć przycisk MIX/SPLIT (7) dla wybranych

kanałów.

2) Za pomocą regulatorów głośności INPUT LEVEL

(3) ustawić poziom wejściowy sygnału stereo tak,

aby szczytowych poziomach sygnału zapalały

się wskaźniki LED (1).

3) Dla kanałów mono ustawić za pomocą regulatora

PAN (6) żądaną część sygnału stereo.

4) Za pomocą regulatorów LEVEL dla kanałów CH 1

do CH 6 (5) ustawić w zależności od potrzeb

poziom sygnału.

5) Regulatorem LEVEL STREO OUTPUT (9) usta-

wić poziom stereofonicznego sygnału wyjścio-

wego.

6.3 Tryb 8-kanałowy (rys. 6)

W tym trybie wszystkie kanały pracują niezależnie

jako wzmacniacze i dostarczają na wyjście zbalan-

sowany sygnał wyjściowy. Poziomy dla wszystkich

kanałów mogą być regulowane niezależnie. Taki

tryb można wykorzystać jeśli sygnał wyjściowy źró-

dła jest za niski dla kolejnego urządzenia w torze

sygnałowym. W tym trybie urządzenie może praco-

wać jako 6 kanałowy przedwzmacniacz mikrofo-

nowy.

1) Wcisnąć dla wybranego kanału przycisk MIX /

SPLIT (7) oraz wycisnąć przycisk MIXER ON (8).

2) Za pomocą przycisków LINE/MIC (4) wybrać dla

kanałów CH1 do CH2 typ podłączonego źródła

sygnału: dla mikrofonu wcisnąć przycisk, dla źró-

dła liniowego wycisnąć.

3) Za pomocą regulatorów LEVEL dla kanałów CH 1

do CH 6 (5) ustawić w zależności od potrzeb

poziom sygnału.

4) Dla kanału stereofonicznego regulator głośności

LEVEL STEREO OUTPUT (9) ustawić na maksi-

mum.

5) Ustawić za pomocą regulatorów LEVEL STE-

REO IN (3) niezależnie dla prawego i lewego

kanału poziom głośności.

6.4 Tryb kombinowany

Jeśli nie wszystkie sześć kanałów mono są wyma-

gane jako wyjścia w trybie splittera, pozostałe

można wykorzystać jako niezależne przedwzma-

cniacze: zob. rozdział 6.3.

7 Dane techniczne

Wejścia

(Czułość wejściowa przy poziomie wyjściowym 1 V,

impedancja wejściowa)

STEREO IN: . . . . . . . . . . 250 mV, 30 kΩ,

XLR, zbalansowane

CH 1 do CH 6: . . . . . . . . . Line 100 mV, 40 kΩ

przełączane na

Mic 1 mV, 6,6 kΩ,

XLR, zbalansowane

Zasilanie phantomowe: . 12 V (włączane

wewnętrznie)

Wyjścia

(poziom znamionowy, impedancja wyjściowa)

STEREO OUT : . . . . . . . 1 V, 200 Ω,

XLR, zbalansowane

CH 1 do CH 6: . . . . . . . . . 1 V, 200 Ω,

XLR, zbalansowane

Pasmo przenoszenia: . . . . . 10 Hz – 30 000 Hz

(+0/

0,5 dB)

THD: . . . . . . . . . . . . . . . . . . 0,02 %

Stosunek S/N: . . . . . . . . . . 81 dB/ważony

Przesłuch międzykanałowy:

63 dB (1 kHz)

Zasilanie: . . . . . . . . . . . . . . 230 V~/50 Hz/10 VA

Temperatura pracy: . . . . . . 0 – 40 °C

Wymiary (S × W × G): . . . . 482 × 48 × 205 mm,

Waga: . . . . . . . . . . . . . . . . . 2,9 kg

Z zastrzeżeniem do możliwych zmian.

E6.1 Modo de funcionamiento Mezclador

(esquema 4)

Con este modo de funcionamiento, un canal estéreo

y 6 canales mono como mucho pueden mezclarse a

un canal de salida estéreo.

1) Encaje la tecla de conmutación MIX/SPLIT (7)

para el canal correspondiente y la tecla de con-

mutación MIXER ON (8).

2) Gire el potenciómetro LEVEL STEREO OUT (9)

hasta que la relación de mezcla de las fuentes

conectadas se regulen de manera óptima.

3) Con las teclas de conmutación LINE/MIC (4),

regule los canales mono CH1–CH6 a las fuen-

tes conectadas. Si un micro está conectado,

encaje la tecla de conmutación y desencájela

para los aparatos con nivel línea.

4) Con los potenciómetros LEVEL STEREO IN (3) y

los reglajes de canales CH1–CH6(5), regule la

relación del volumen deseado: regule las fuentes

audio que deben estar más fuertes de manera a

que el LED correspondiente (1) brille brevemente

en rojo para una continuidad de música con un

volumen lo más elevado.

5) Coloque la señal del canal mono como deseado

en la base estéreo con los potenciómetros PAN

(6) de los canales mono CH1–CH6.

6) Con el potenciómetro LEVEL STEREO OUT (9),

regule el nivel definitivo de la señal master estéreo.

6.2 Modo de funcionamiento Repartidor

(esquema 5)

Con el modo de funcionamiento Repartidor, puede

repartir una señal estéreo en 6 canales mono y 1

canal estéreo. En el caso de canales mono, las par-

tes de señal estéreo pueden regularse separada-

mente con los potenciómetros PAN. Para un canal

de salida estéreo, ninguna atribución libre es posi-

ble, la señal de entrada izquierda se atribuye a la

señal de salida izquierda y la señal de entrada dere-

cha se atribuye a la señal de salida derecha.

1) Desencaje la tecla de conmutación MIX/SPLIT

(7) para el canal correspondiente.

2) Con los potenciómetros INPUT LEVEL (3),

regule el nivel de entrada de señal estéreo de

manera que los LEDs (1) brillen brevemente en

rojo para las canciones con volumen más fuerte.

3) Para los 6 canales mono, regule la parte del volu-

men de la señal estéreo con los potenciómetros

PAN (6).

4) Con los potenciómetros LEVEL CH1–CH6 (5),

regule individualmente los niveles de los canales

mono.

5) Con los potenciómetros LEVEL STEREO OUT

(9), regule el nivel de la señal de salida estéreo.

6.3 Modo de funcionamiento amplificador

8 canales (esquema 6)

Con este modo de funcionamiento, los canales fun-

cionan como amplificadores independientes libe-

rando una señal de salida simétrica de baja impe-

dancia. Los niveles de los 6 canales mono y del

canal estéreo pueden adaptarse separadamente.

La adaptación del nivel es por ejemplo necesaria si

el nivel de salida de una fuente de señal es dema-

siada baja para controlar un aparato colocado des-

pués. Con este modo de funcionamiento, el aparato

también puede utilizarse como preamplificador

micro 6 vías.

1) Encaje la tecla de conmutación MIX/SPLIT (7)

para el canal correspondiente y desencaje la

tecla de conmutación MIXER ON (8).

2) Con las teclas de conmutación LINE/MIC (4),

regule los canales mono CH1–CH6enlas fuen-

tes conectadas. Si un micro está conectado,

encaje la tecla de conmutación y para los apara-

tos a nivel línea, desencájela.

3) Para los canales mono, regule el volumen deseado

con los potenciómetros LEVEL CH1–CH6(5).

4) Para un canal estéreo, regule el potenciómetro

LEVEL STEREO OUT (9) en el máximo.

5) Con los potenciómetros LEVEL STEREO IN (3),

regule individualmente el nivel deseado para el

canal derecho y el canal izquierdo.

6.4 Modos de funcionamiento combinados

Si en modo repartidor, los 6 canales mono no se uti-

lizan como salidas, los canales restantes pueden

funcionar como amplificadores distintos e indepen-

dientes. Vea capítulo 6.3.

7 Características técnicas

Entradas

(Sensibilidad de entrada para el nivel de salida 1 V,

impedancia de entrada)

STEREO IN: . . . . . . . . . . 250 mV, 30 kΩ,

XLR, simétrica

CH1–CH6: .......... Línea 100 mV, 40 kΩ

conmutable en

Mic 1 mV, 6,6 kΩ

XLR, simétrica

Alimentacion phantom: . . . . 12 V (conmutable en

interno)

Salidas (Nivel nominal, impedancia de salida)

STEREO OUT: . . . . . . . . 1 V, 200 Ω

XLR, simétrica

CH1–CH6: .......... 1V,200Ω

XLR, simétrica

Banda pasante: . . . . . . . . . 10 Hz – 30 000 Hz,

(+0/

0,5 dB)

Tasa de distorsión: . . . . . . . 0,02 %

Relación señal/ruido: . . . . . 81 dB, ponderada

Separación de canales: . . . 63 dB (1 kHz)

Alimentación: . . . . . . . . . . . 230 V~/50 Hz/10 VA

Temperatura func. . . . . . . . 0 – 40 °C

Dimensiones (L×A×P): .. . 482 × 48 × 205 mm,

1 unidad de altura

Peso: . . . . . . . . . . . . . . . . . 2,9 kg

Nos reservamos el derecho de modificación.







Modo de funcionamiento

Mesa de mezcla

Tryb miksera

Modo de funcionamiento

Repartidor

Tryb splittera

Amplificador 8 canales

Tryb 8-kanałowy

Instrukcje obsługi są chronione prawem copyright for MONACOR

INTERNATIONAL GmbH & Co. KG.

Przetwarzanie całości lub części instrukcji dla osobistych korzyści finansowych jest zabronione.

Manual de instrucciones protegido por el copyright de MONACOR

INTERNATIONAL GmbH & Co. KG.

Toda reproducción incluida parcial con fines comerciales está prohibida.

LMS-808

Lees aandachtig de onderstaande veiligheidsvoor-

schriften, alvorens het toestel in gebruik te nemen.

Mocht u bijkomende informatie over de bediening

van het toestel nodig hebben, lees dan de Engelse

tekst van deze handleiding.

Veiligheidsvoorschriften

Het apparaat is in overeenstemming met alle rele-

vante EU-Richtlijnen en is daarom gekenmerkt

met .

Let eveneens op het volgende:

GHet apparaat is enkel geschikt voor gebruik bin-

nenshuis. Vermijd druip- en spatwater, uitzonder-

lijk warme plaatsen en plaatsen met een hoge

vochtigheid (toegestaan omgevingstemperatuur-

bereik: 0 – 40 °C).

GPlaats geen bekers met vloeistof zoals drinkgla-

zen etc. op het apparaat.

GSchakel het apparaat niet in resp. trek onmiddel-

lijk de stekker uit het stopcontact:

1. wanneer het apparaat of het netsnoer zichtbaar

beschadigd is,

2. wanneer er een defect zou kunnen optreden

nadat het apparaat bijvoorbeeld is gevallen,

3. wanneer het apparaat slecht functioneert.

Het apparaat moet in elk geval hersteld worden

door een gekwalificeerd vakman.

GTrek de stekker nooit met het snoer uit het stop-

contact, maar met de stekker zelf.

GEen beschadigd netsnoer mag alleen in een werk-

plaats worden vervangen.

GVerwijder het stof met een droge, zachte doek.

Gebruik zeker geen water of chemicaliën.

GIn geval van ongeoorloofd of verkeerd gebruik,

verkeerde aansluiting, foutieve bediening of van

herstelling door een niet-gekwalificeerd persoon

vervalt de garantie en de verantwoordelijkheid

voor hieruit resulterende materiële of lichamelijke

schade.

WAARSCHUWING

De netspanning (230 V~) van

het apparaat is levensgevaarlijk.

Open het toestel nooit op een

wijze die niet in deze handleiding

is beschreven, want door on-

zorgvuldige ingrepen loopt u het

risico van elektrische schokken. Wanneer het apparaat definitief uit bedrijf

wordt genomen, bezorg het dan voor

milieuvriendelijke verwerking aan een

plaatselijk recyclagebedrijf.

LMS-808

Innan enheten tas i bruk, läs först igenom säkerhets-

föreskrifterna. Om ytterligare information önskas,

läs igenom den engelska texten som medföljer.

Säkerhetsföreskrifter

Enheten uppfyller samtliga Eu-direktiv och har där-

för försetts med symbolen .

Ge ovillkorligen även akt på följande:

GEnheten är endast avsedda för inomhusbruk.

Skydda enheten mot vätskor, hög luftfuktighet

och hög värme (tillåten omgivningstemperatur

0 – 40 °C).

GPlacera inte föremål innehållande vätskor, t. ex.

dricksglas, på enheten.

GAnvänd inte enheten och ta omedelbart kontakten

ur eluttaget om något av följande fel uppstår:

1. Enheten eller elsladden har synliga skador.

2. Enheten är skadad av fall e. d.

3. Enheten har andra felfunktioner.

Enheten skall alltid lagas på verkstad av utbildad

personal.

GDrag aldrig ut kontakten genom att dra i elsladden

utan ta tag i kontaktkroppen.

GEn skadad elsladd skall endast bytas på verkstad.

GRengör endast med en mjuk och torr trasa,

använd aldrig kemikalier eller vatten vid rengör-

ing.

GOm enheten används för andra ändamål än

avsett, om den kopplas in felaktigt, om den an-

vänds på fel sätt eller inte repareras av auktorise-

rad personal upphör alla garantier att gälla och

inget ansvar tas heller för uppkommen skada på

person eller materiel.

VARNING Enheten använder hög spänning

internt (230 V~). Överlåt all service till

utbildad personal och gör inga egna

ingrepp i enheten. All modifiering

skall göras i enlighet till beskriv-

ningen i instruktionsmanualen. Oakt-

samhet kan leda till elskador.

Om enheten skall kasseras bör de lämnas

in till återvinning.

LMS-808

Læs nedenstående sikkerhedsoplysninger opmærk-

somt igennem før ibrugtagning af enheden. Bortset

fra sikkerhedsoplysningerne henvises til den engel-

ske tekst.

Vigtige sikkerhedsoplysninger

Denne enhed overholder alle nødvendige EU-direk-

tiver og er som følge deraf mærket .

Vær altid opmærksom på følgende:

GEnheden er kun beregnet til indendørs brug.

Beskyt den mod vanddråber og -stænk, høj luft-

fugtighed og varme (tilladt omgivelsestemperatur

0 – 40 °C).

GUndgå at placere væskefyldte genstande, som

f. eks. glas, ovenpå enheden.

GTag ikke enheden i brug og tag straks stikket ud af

stikkontakten i følgende tilfælde:

1. hvis der er synlig skade på enheden eller net-

kablet,

2. hvis der kan være opstået skade, efter at enhe-

den er tabt eller lignende,

3. hvis der forekommer fejlfunktion.

Enheden skal altid repareres af autoriseret perso-

nel.

GTag aldrig netstikket ud af stikkontakten ved at

trække i kablet, tag fat i selve stikket.

GEt beskadiget netkabel må kun repareres af pro-

ducenten eller af autoriseret personel.

GTil rengøring må kun benyttes en tør, blød klud;

der må under ingen omstændigheder benyttes

kemikalier eller vand.

GHvis enheden benyttes til andre formål, end den

oprindeligt er beregnet til, hvis den ikke er tilsluttet

korrekt, hvis den betjenes forkert, eller hvis den

ikke repareres af autoriseret personel, omfattes

eventuelle skader ikke af garantien.

ADVERSAL Enheden benytter livsfarlig netspænd-

ing (230 V~). Ved usagligt udførte

reparationer kan der opstå betydelig

fare for brugeren. Enheden skal altid

repareres af autoriseret personel.

Hvis enheden skal tages ud af drift for

bestandigt, skal den bringes til en lokal

genbrugsstation for bortskaffelse.

LMS-808

Ole hyvä ja huomioi aina seuraavat turvallisuutta

koskevat ohjeet ennen laitteen käyttöönottoa. Katso

käyttöön liittyviä ohjeita Englanninkielisistä ohjeista,

jos tarvitset lisää tietoa laitteen käytöstä.

Turvallisuudesta

Tämä laite täyttää kaikki siihen kohdistuvat EU-

direktiivit ja sille on myönnetty hyväksyntä.

Huomioi seuraavat seikat:

GTämä laite soveltuu käytettäväksi ainoastaan

sisätiloissa. Suojele laitetta kosteudelta, vedeltä

ja kuumuudelta (sallittu ympäröivä lämpötila

0 – 40 Celsius astetta).

GÄlä aseta laitteen päälle astioita, joissa on nes-

tettä, esimerkiksi juomalaseja.

GIrrota virtajohto pistorasiasta, äläkä käynnistä lai-

tetta, jos:

1. virtajohdossa on havaittu vaurio,

2. laitteiden putoaminen tai vastaava vahinko on

saattanut aiheuttaa vaurion,

3. laitteissa esiintyy toimintahäiriöitä.

Kaikissa tapauksissa laite tulee toimittaa valtuu-

tettuun huoltoliikkeeseen.

GÄlä koskaan irrota virtajohtoa pistorasiasta joh-

dosta vetämällä.

GVahingoittunut virtajohto tulee vaihdattaa valtuute-

tussa huoltoliikkeessä.

GKäytä puhdistamiseen pelkästään kuivaa, peh-

meää kangasta. Älä käytä puhdistusaineita taikka

vettä puhdistamiseen.

GJos laitetta käytetään muuhun kuin mihin se on

instead ne ovat alun perin tarkoitettu, jos niitä käy-

tetään väärin taikka niitä ei ole huollettu tai kor-

jattu valtuutetussa huoltoliikkeessä, ei takuu ole

voimassa, eikä valmistaja, maahantuoja tai myyjä

ota vastuuta aiheutuneesta vahingosta.

VAROITUS Tämä laite toimii vaarallisella 230 V~

jännitteellä. Huollon saa tehdä vain

siihen koulutuksen saanut henkilö.

Laitteeseen ei saa tehdä ohjekirjan

vastaisia muutoksia. Asiaa tuntema-

ton käsittely saattaa aiheuttaa säh-

köiskun.

Kun laite poistetaan lopullisesti käytöstä,

huolehdi, että laite hävitetään asianmukai-

sesti jätteenkäsittelylaitoksessa.

FIN

MONACOR INTERNATIONAL GmbH & Co. KG

•

Zum Falsch 36

•

28307 Bremen

•

Germany

Other manuals for LMS-808

Table of contents

Other IMG STAGE LINE Cables And Connectors manuals

IMG STAGE LINE

IMG STAGE LINE SR-103DMX User manual

IMG STAGE LINE

IMG STAGE LINE GNL-25 User manual

IMG STAGE LINE

IMG STAGE LINE TXS-875DS User manual

Popular Cables And Connectors manuals by other brands

HR SP-HD-2A user manual

Rocstor

Rocstor Y10C132-B1 Instruction guide

Ripley

Ripley Miller FOC-125 instruction sheet

Philips

Philips SPLITTER SWV3804 Specifications

Uponor

Uponor Ecoflex Supra PLUS cable set S1 Mounting instruction

Sitecom

Sitecom AC-1006 user manual

Axxess

Axxess AX-DSP instruction manual

lilitab

lilitab SmartDock Connect G40SC-C quick start guide

Philips

Philips SJM2106 Specifications

Conrad

Conrad 97 54 64 operating instructions

SPARKFOX

SPARKFOX W20S102 user manual

Cameo

Cameo XNODE 4 user manual

Amphenol

Amphenol HVSL282 Assembly instruction

3Com

3Com SSII ADVANCED RPS Y CABLE TYPE 3 installation guide

Leviton

Leviton C0256-0SS Instructions for use

Fischer Connectors

Fischer Connectors ULTIMATE SERIES Assembly instructions

Techno

Techno IOTH210 quick start guide

Toro

Toro 112-9918 installation instructions

IMG STAGE LINE LMS-808 User manual

Popular Cables And Connectors manuals by other brands
