Imiola HAK-POL F/005 Install guide

C

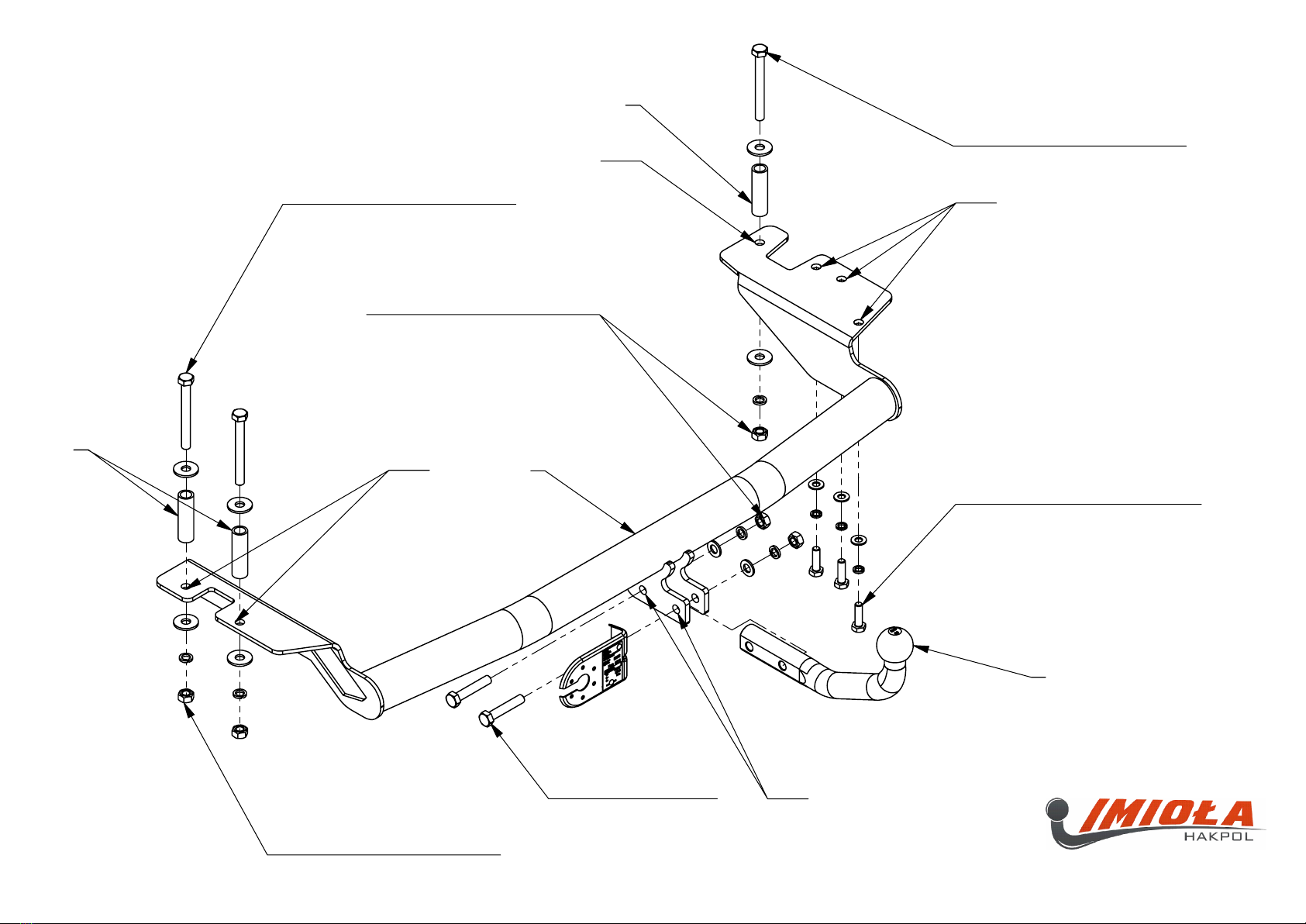

Nakrętka M12 ; Nut
Podkł. spręż.12,2 ; Spring Washer
Podkł. okr. pow. 13 ; Plain Washer
Śruba M10x35-8.8 ; Bolt
Podkł. spręż.10,2 ; Spring Washer
Podkł. okr. pow. 10,5 ; Plain Washer
Nakrętka M12 ; Nut
Podkł. spręż.12,2 ; Spring Washer
Podkł. okr. pow. 13 ; Plain Washer
Śruba M12x70-8.8 ; Bolt
Śruba M12x110-8.8 ; Bolt
Podkł. okr. pow. 13 ; Plain Washer
Nakrętka M12 ; Nut
Podkł. spręż.12,2 ; Spring Washer
Podkł. okr. pow. 13 ; Plain Washer
Śruba M12x110-8.8 ; Bolt
Podkł. okr. pow. 13 ; Plain Washer
A
B
C
C
Pkt. 1Pkt. 1
Pkt. 1
Pkt. 2Pkt. 2Pkt. 2
Pkt. 3Pkt. 3
Nr katalogowy
F/005
Marka
od 1997 -> Fiat Palio Weekend
96-111 Kowiesy, Chojnata 23 A
tel. [phone]

Gniazdo 7-biegunowe 12V
z ruchomymi bolcami
Symbol SWW 1135-812
FIAT PALIO WEEKEND
97 -
NO CAT. F/005
INSTRUKCJA MONTAśU:
FITTING INSTRUCTION:
• Wyją wykładzinę z bagażnika.
• Odkręci koło zapasowe.
• Odkręci od prawej podłużnicy ucho holownicze
(nie będzie już wykorzystywane).
• Odkręci w dolnej części zderzaka plastikowy element.
• Wyją zaślepki plastikowe z podłużnic (pkt 1 i 2). Wykona otwory
∅ 12,5. Od strony bagażnika rozwierci do średnicy tulejek.
• Przyłoży hak do podłużnicy (włoży belkę w uchwyt zderzaka) i dokręci
śrubami M10x35 8.8 (w miejscu po odkręconym uchu holowniczym).
• Od strony bagażnika włoży tuleje C ze śrubami M12x110 8.8
oraz nakładkę (pkt 1) i lekko przykręci hak.
• Poprzez otwór w haku wykona w prawej podłużnicy otwór ∅ 12,5.
Rozwierci otwór od strony bagażnika do średnicy tulejki.
Włoży tulejkę C ze śrubą M12x110 8.8 i nakładkę od strony bagażnika.
• Dokręci wszystkie śruby z momentem wg tabeli.
• Przykręci śruby zderzaka.
• Dokręci kulę i blachę gniazda elektrycznego śrubami M12x70 8.8.
• Podłączy instalację elektryczną.
• Dokręci koło zapasowe.
ZESTAW ŚRUBOWY:
FASTENING MEANS:
• Take out the covering from the boot.
• Unscrew the spare wheel.
• Unscrew the towing eye from the right metal clamp
(it will not be used any more).
• Unscrew the plastic element in the lower part
of the bumper.
• Remove the plastic plugs from the metal clamps
(point 1 and 2). Drill the holes ∅ 12,5. Drill to the diameter
of the sleeves from the boot side.
• Put the tow bar to the metal clamp (insert the main bar
in the handle of the bumper) and screw with bolts
M10x35 8.8 ( in the place unscrewed towing eye).
• Insert the sleeves C, bolts M12x110 8.8 and plate
(point 1) from the boot side and screw slightly
the tow bar.
• Drill the hole ∅ 12,5 in the right metal clamp through
the hole in the tow bar. Drill the hole to the diameter
of the sleeve from the boot side. Insert the sleeve C, bolt
M12x110 8.8 and plate from the boot side.
• Tighten all the bolts according to the torque setting- see
the table.
• Screw the bolts of the bumper.
• Fix the ball and electric plate with bolts M12x70 8.8.
• Connect the electric wires.
• Screw the spare wheel.
Ozn czenie
z cisku
Z cisk do łączeni
przewodów
Kolory
31
L
R
54
58L
58R
+
do masy pojazdu
do świateł kierunku jazdy lewych
do świateł kierunku jazdy prawych
do świateł hamowania
do świateł pozycyjnych lewych
do świateł pozycyjnych prawych
tylne światła przeciwmgłowe
Biały , white
Żółty , yellow
zielony, green
czerwony, red
czarny, black
brązowy, brown
niebieski , blue
Moment skręcający dla śrub i nakrętek (8.8)
Torgue settings for nuts and bolts (8.8)
M8 25 Nm M12 85 Nm
M10 55 Nm M14 135 Nm
M16 195 Nm
-M12x70 8.8 2szt
-M12x110 8.8 3szt
-M10x35 8.8 3szt
− ∅ x56 3szt
-M12 5szt
-M10 3szt
- Ø ½”x80 3szt
-M12 5szt
-M10 3szt
-M12 5szt

Zakład Produkcyjno Handlowo Usługowy
96-111 Kowiesy, Chojnata 3A
tel. [phone], fax 831 74 9
www.hakpol.pl
POLAND
Zaczep kulowy do samochodu:
FIAT PALIO WEEKEND
97 -
Nr katalogowy F/005
KARTA GWARANCYJNA
Warunki gwarancyjne i postępowanie reklamacyjne
1. Producent zobowiązuje się do wymiany wadliwego wyrobu w okresie 1 miesięcy
od daty zakupu lub 4 miesięcy od daty produkcji, w terminie 14-dniowym.
. Wymianę wadliwego wyrobu dokonuje się w miejscu zakupu lub bezpośrednio
u producenta.
3. Nie podlega reklamacji gwarancyjnej zaczep kulowy, którego uszkodzenie
nastąpiło:
a) wskutek wypadku,
b) wskutek nieprzestrzegania zasad prawidłowej obsługi, eksploatacji, konserwacji
podanych w instrukcji.
4. Karta gwarancyjna bez daty sprzedaŜy , pieczęci sklepu lub warsztatu montującego,
nie moŜe słuŜyć jako podstawa do reklamacji.
5. W skutek nie prawidłowego zamontowania zaczepu.
Przeznaczenie
Zaczep kulowy zamontowany do samochodu przeznaczony jest do holowania przyczep
towarowych i turystycznych.
Warunki zamontowania
Zaczep moŜe być zamontowany i eksploatowany w samochodzie, który posiada
właściwy stan techniczny elementów podwozia, poprzez które następuje podłączenie
zaczepu.
Elementy te nie mogą być uszkodzone mechanicznie ani poprzez działanie korozji.
WARUNKI EKSPLOATACJI
Zaczep posiada tabliczkę znamionową obowiązującą uŜytkownika w zakresie
prawidłowego i bezpiecznego obciąŜenia.
R = 1 00 kg D = 7,00 kN
⇓
⇓⇓
⇓
S = 70 kg
W czasie całej eksploatacji naleŜy poszczególne elementy zaczepu utrzymywać
w naleŜytym stanie technicznym (właściwie dokręcone elementy złączone, całość
konstrukcji zabezpieczona przed działaniem korozji).
Przyczepa musi być połączona z samochodem dodatkowym złączem o odpowiedniej
wytrzymałości (łańcuch, linka z zapięciem).
UWAGA
Uszkodzenia mechaniczne zaczepu kulowego np. w wyniku najechania, zaczepienia
przeszkodę, wykluczają dalszą eksploatację zaczepu.
Uszkodzony zaczep kulowy nie moŜe być naprawiany.
Sprawdzić śruby mocujące zaczep kulowy po około 1000 km przebiegu eksploatacji.
Nacisk pionowy na kulę zaczepu nie moŜe przekroczyć 70 kg.
Po zamontowaniu zaczepu kulowego naleŜy dokonać
przeglądu na stacji diagnostycznej!
data sprzedaŜy............................
nr rej poj ....................................
Data produkcji........-..................
m-c rok.
............................
pieczęć sprzedawcy.
Hak jest produkowany zgodnie z wytycznymi
regulaminu EKG/ONZ:
Nr certyfikatu zgodności: 10/09
10/09
