In Phase 620SD User manual

Car Stereo CD/CDR/CDRW/MP3/WMA Player
with PLL MW/FM Stereo Radio
Radio Data System with PTY
USB / MMC / SD Card Input
and Detachable Front Panel System
DISPSCAN
IPS 620SD CD/MP3/WMA PLAYER 4x60WATTS
141631 9 2 17 25156
1918121310 11 20 21 22 23 8 7 245
4(1-6)
DISPSCAN
IPS 620SD CD/MP3/WMA PLAYER 4x60WATTS
IPS 620SD
INSTRUCTION MANUAL
3310RDS-IPS620SD-eng.indd 1 5.11.2007 14:12:50

ENG-2

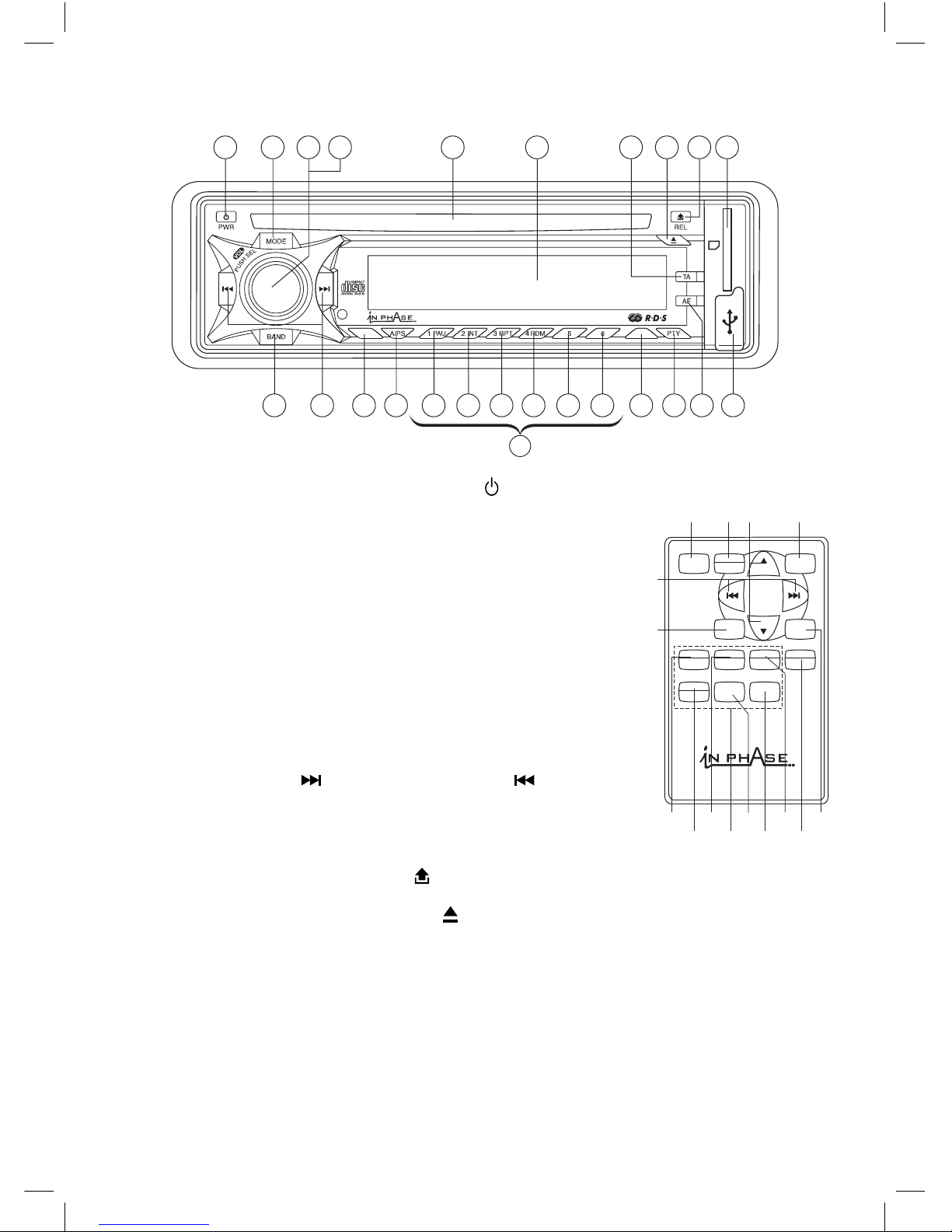

LOCATIONS OF CONTROLS
1. POWER ON/OFF ( )
2. FUNCTION SELECT BUTTON: BASS/TREBLE/BALANCE/
FADER / TA SEEK/MASK DPI/RETUNE/AUDIO DSP/
LOUDNESS/ESP/CD MULTI/BEEP/SEEK/STEREO/
LOCAL (SEL)
3. VOL UP/VOL DOWN FOR BASS/TREBLE/BALANCE/FADER
4. PRESET STATIONS (1,2,3,4,5,6)
5. ‘AF’ function (ALTERNATIVE FREQUENCIES)
6. ‘TA’ function (TRAFFIC ANNOUNCEMENT)
7. ‘PTY’ function (PROGRAM TYPE)
8. DISPLAY BUTTON (DISP)
9. MODE BUTTON (MODE)
10. BAND BUTTON (BAND)
11. AUTOMATIC OR MANUAL TUNING
(FREQ UP OR FREQ DOWN /
CD TRACK/SEARCH BUTTON
12. AUTO SEEK SEARCH TUNING (A/PS)
13. ‘SCAN’ AUTOMATIC TUNING CONTROL (SCAN)
14. LCD DISPLAY
15. PANEL RELEASE BUTTON ( )
16. CD SLOT
17. CD EJECT BUTTON ( )
18. PAUSE BUTTON
19. INTRO BUTTON (Preview all Tracks)
20. REPEAT BUTTON
21. RANDOM BUTTON
22, 23. + 10 TRACK SEARCH UP/DOWN
24. USB PORT
25. MULTI-MEDIA CARD (MMC) / SD CARD SLOT
DISPSCAN
IPS 620SD CD/MP3/WMA PLAYER 4x60WATTS
141631 9 2 17 25156
1918121310 11 20 21 22 23 8 7 245
4(1-6)
DISPSCAN
IPS 620SD CD/MP3/WMA PLAYER 4x60WATTS
PAUSE
POWER
2 3
AS/PS
1
56
4
MODE
SEL
INT
RDM
RPT MP3
ENTER
TUNE/SEEK
DISP
BAND
VOL
VOL
1
11
10
4
2 93
23
2022
21
18 19
12
8
(1-6)
3310RDS-IPS620SD-eng.indd 2 5.11.2007 14:12:53

ENG-3
B
A

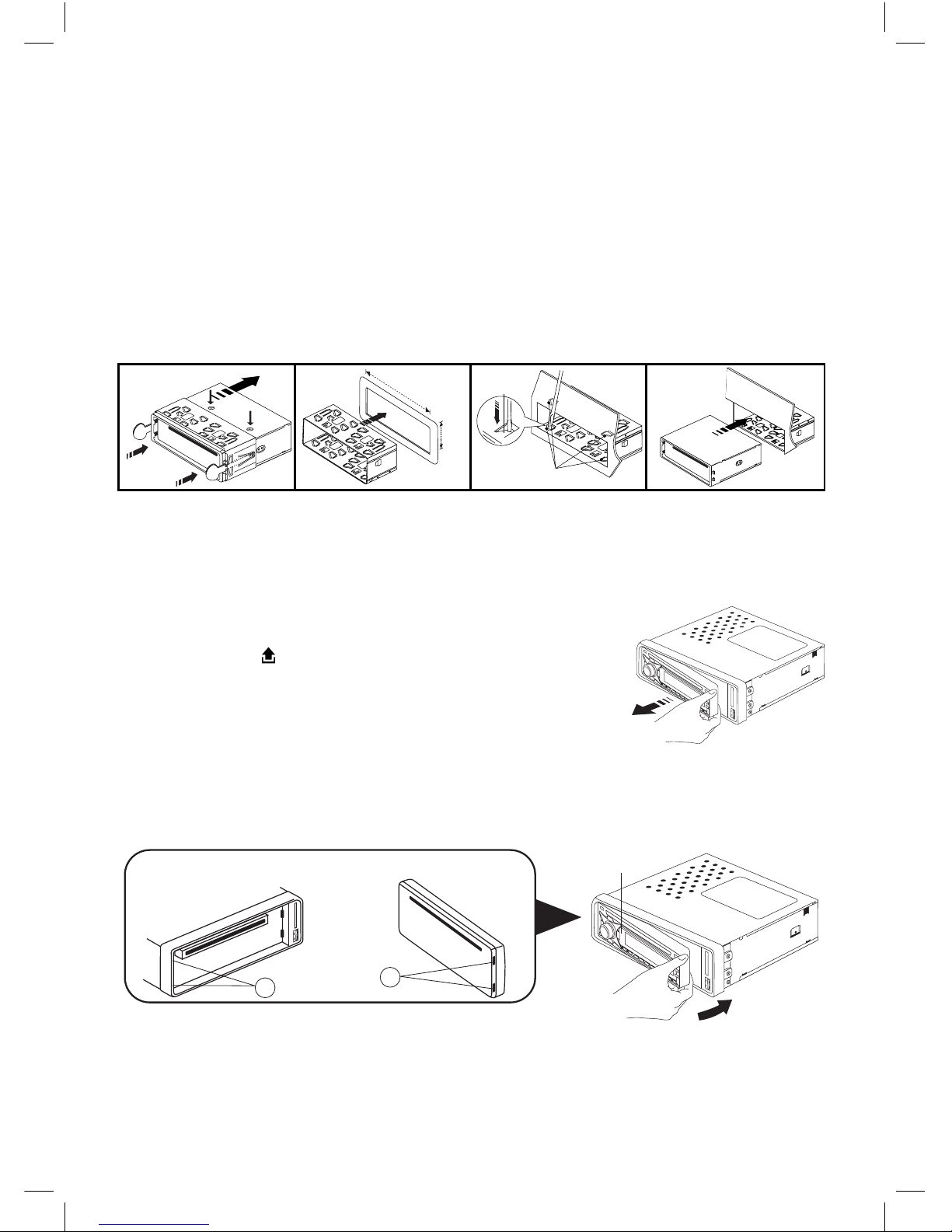

INSTALLATION
PRECAUTIONS
• Choose the mounting location carefully so that the unit will not interfere with the normal
driving functions of the driver.
• Avoid installing the unit where it would be subject to high temperatures, such as from direct
sunlight or hot air from the heater, or where it would be subject to dust, dirt or excessive
vibration.
• Use only the supplied mounting hardware for a safe and secure installation.
• Be sure to remove the front panel before installing the unit.
Mounting angle adjustment
Adjust the mounting angle to less than 20°.
MOUNTING EXAMPLE
Installation in the dashboard
Note: Keep the release key in a safe place as you may need it in the future, to remove the
unit from the car.

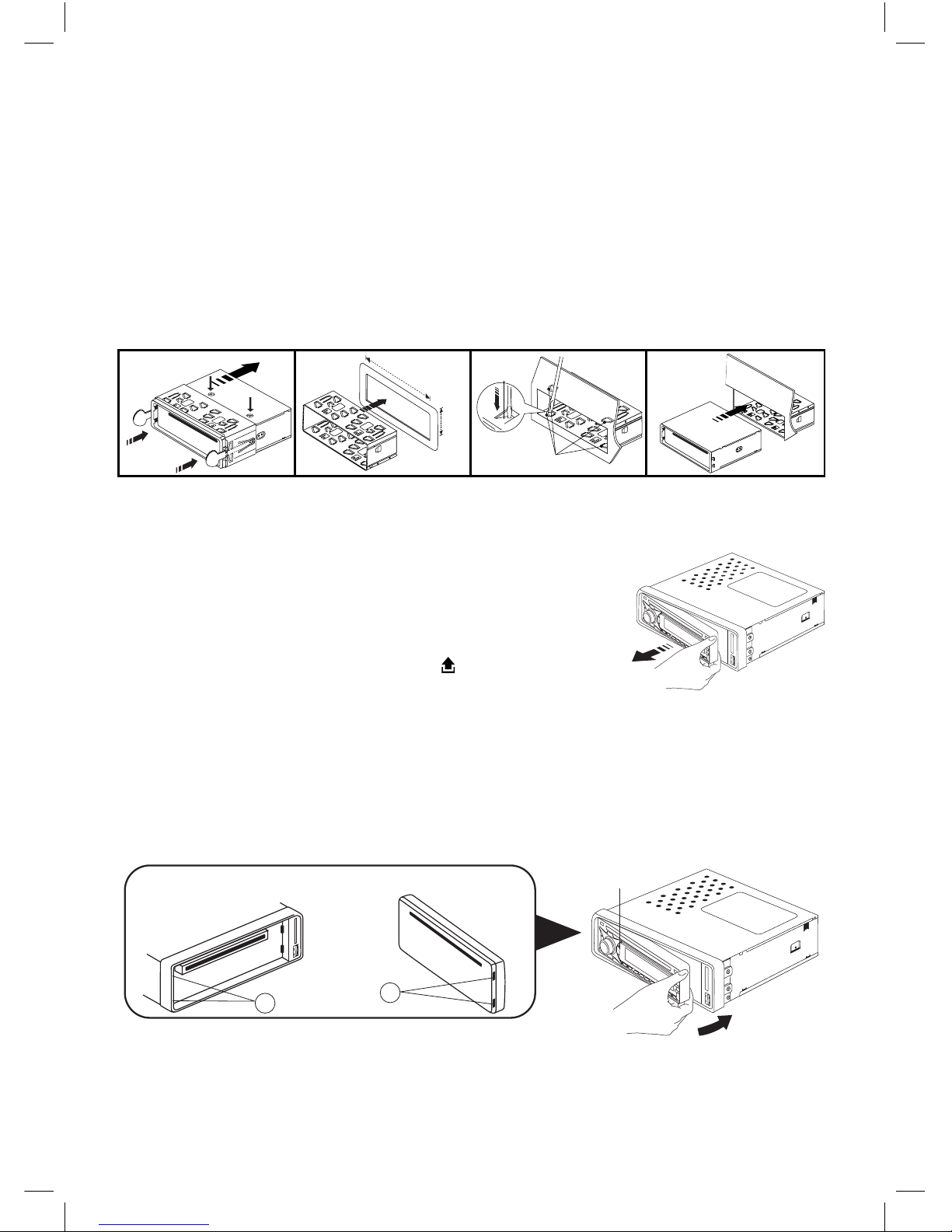

Detaching and attaching the front panel
The front panel of this unit can be detached in order to prevent the unit from being stolen.
DETACHING THE FRONT PANEL
Before detaching the front panel, first be sure to press the PWR
off first. Press the button to release front panel.
Pull out the panel towards you in order to detach completely the
panel from the main unit.
Refer to instruction.
ATTACHING THE FRONT PANEL
Make sure the front panel is in the right way up when attaching it to the unit as it cannot be
attached upside down. Bring side B of panel to side A of main unit.
Insert the panel in and push until it clicks.
Panel is attached.
Notes:
• Do not press the front panel hard against the unit when attaching it. It can be easily attached
by pressing it lightly against the unit.
• When you carry the front panel with you, put it in the supplied front panel case.
• Do not press hard or give excessive pressure to the display window of the front panel when
attaching it to the unit.
2
182mm
53mm
34
TAP
1
2
13
Bend these
claws, if necessary
Release screw and
bracket
B
A
Front Panel
Rear of the
front panel
Main unit
3310RDS-IPS620SD-eng.indd 3 5.11.2007 14:12:54

ENG-4
10
7
1
2
3
4
4
4
5
5
6
6
8
9

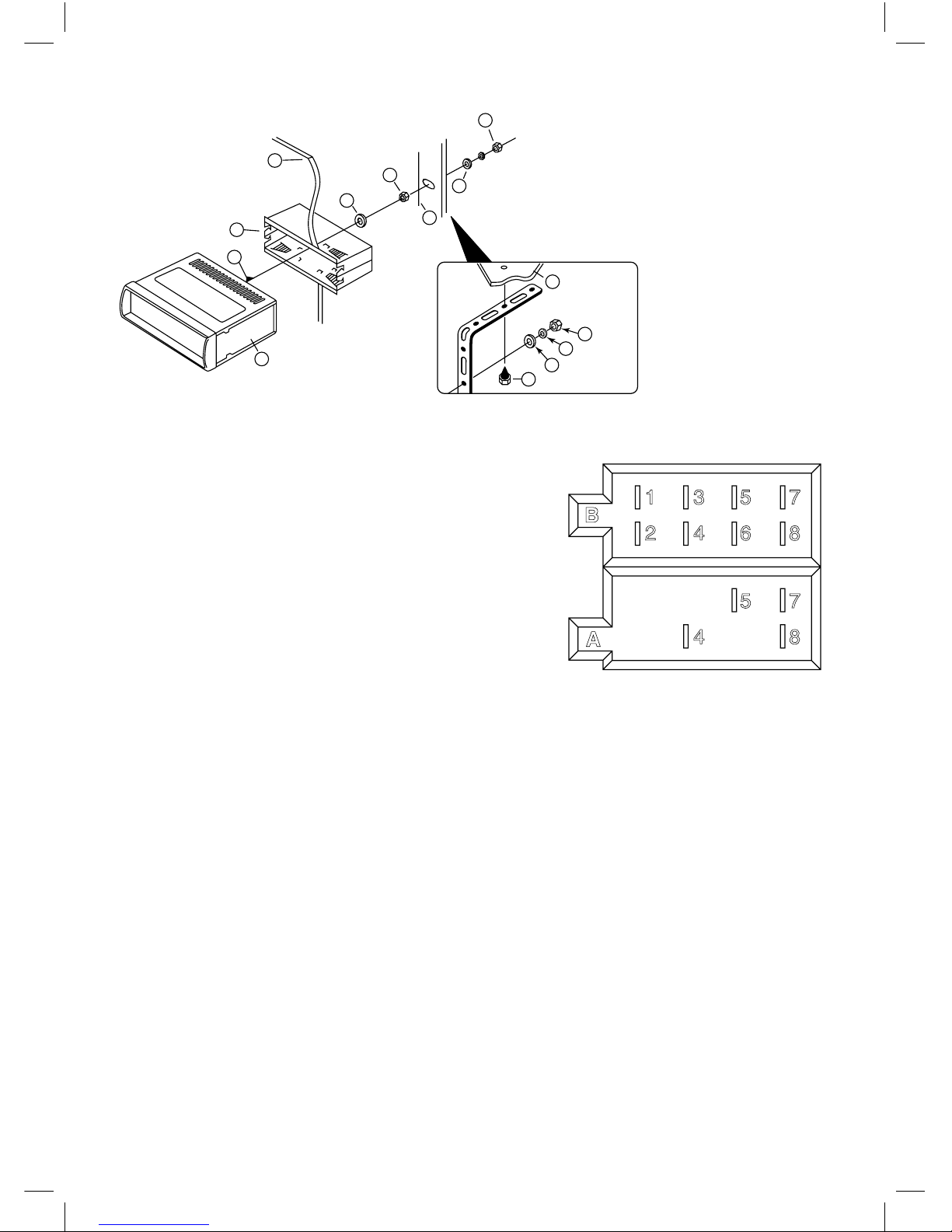

TO SUPPORT THE UNIT
ISO CONNECTOR
RCA Jack Line Out
White (left) Red (right)
RCA Jack Line In
White (left) Red (right)
CONNECTOR A
4. MEMORY +12V
5. AUTO ANTENNA OUTPUT
7. +12V (TO IGNITION KEY)
8. GROUND
Note: (connector A no. 7) must be connected by car ignition key in order to avoid that car bat-
tery getting drained when the car will be not used for long period.
CONNECTOR B
1. REAR RIGHT SPEAKER (+)
2. REAR RIGHT SPEAKER (-)
3. FRONT RIGHT SPEAKER (+)
4. FRONT RIGHT SPEAKER (-)
5. FRONT LEFT SPEAKER (+)
6. FRONT LEFT SPEAKER (-)
7. REAR LEFT SPEAKER (+)
8. REAR LEFT SPEAKER (-)
Maintenance
FUSE REPLACEMENT
If the fuse blows, check the power connection and replace the fuse. If the fuse blows again
after the replacement, there may be an internal malfunction. In this case, consult your nearest
repair center.
Warning
Use the specified amperage fuse for each lead. Use of a higher amperage fuse may cause
serious damage.
1. UNIT
2. RELEASE CASE
3. DASH BOARD
4. HEX NUT
5. LOCK WASHER
6. PLAIN WASHER
7. CAR BODY
8. REAR SUPPORT STRAP
9. TAPPING SCREW
10. M5 X 15 HEX BOLT
Dashboard
B1 3 5 7
2 4 6 8
5 7
4 8
A
3310RDS-IPS620SD-eng.indd 4 5.11.2007 14:12:57

ENG-5
OPERATING INSTRUCTIONS
1. POWER ON/OFF
By pressing this key, the unit will turn on or off.
This unit is turned on by pressing any key.
2. SELECT
3. VOLUME UP/DOWN
Turn the VOL knob to right or left (3), you can adjust VOL/BASS/TREB/BAL/FAD. To select other
functions, press the SEL (2) button shortly until the desired functions are shown on the display.
Figure 1 shows how to control the functions that are selected using the SEL button.
Fig. 1 Selection of sound control functions
1. VOL 2. SEL 3. BAS 4. TRE 5. BAL 6. FAD
Turn the VOL knob to right or left. Increase or decrease the volume by turn the VOL knob right
or left. These buttons can be used to adjust the BASS, TREBLE, BALANCE and FADER.
TA SEEK/TA ALARM (2)
When press the SEL button for more than 2 seconds, it activates the selecting mode of these
function.
TA SEEK Mode or TA ALARM mode is selected by turn the VOL knob to right or left.
- TA SEEK mode:
When newly turned station does not receive TP information for 5 sec., the radio retunes to next
station which has not the same station (PI) as the last station, but has the TP information.
In TA seek mode, the current station can be changed to a completely different station because
the unit searches TP station when the field strength of the current station is weak, or the current
station has no TP signal.
- TA ALARM mode:
Any automatic retune mode is not activated, you can hear Beep sound.
MASK DPI (2)
When press the SEL button for more than 2 seconds, it activates as a selecting mode of these
functions.
MASK DPI: masked only the AF which has different PI.
MASK ALL: masked the AF which has different PI and NO RDS signal with field strength.
RETUNE L / S CONTROLS (2)
When press the SEL button for more than 2 seconds, it activates as selecting retune mode.
RETUNE L: Select 90 seconds as the initial time of automatic TA search.
RETUNE S: Select 30 seconds as initial time.
1 3
24 25 26 2 2
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL
ESP
ESP12 / ESP 45
TA SEEK
SEL
2 sec.
TA SEEK / TA ALARM
TA SEEK
SEL MASK DPI SEL
2 sec.
MASK DPI / MASK ALL
TA SEEK
SEL RETUNE SEL
RETUNE DSP
SEL
MASK DPI
SEL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL RETUNE DSP
SEL
TA SEEK
SEL
2 sec.
SEL DSP ONMASK DPI SEL RETUNE
SEL
2 sec.
RETUNE L / RETUNE S
POP M --- ROCK M --- CLASS M --- FLAT M --- DSP OFF
SEL
LOUD
LOUD ON/OFF
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL
SEL
MULTI
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI LOCAL/DX
LOCAL
SEL
STEREO
SEL
SEL SEEK
BEEP VOL
STEREO/MONO
STEREO
SEL
SEL SEEK
BEEP VOL
SEL SEEK1 / SEEK 2SEEK
BEEP VOL
BEEP ON/OFF
SEL BEEP VOL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
CD MULTI ON/OFF
SEL MULTI VOL
VOL
VOL
VOL
VOL
VOL
VOL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL
ESP
ESP12 / ESP 45
TA SEEK
SEL
2 sec.
TA SEEK / TA ALARM
TA SEEK
SEL MASK DPI SEL
2 sec.
MASK DPI / MASK ALL
TA SEEK
SEL RETUNE SEL
RETUNE DSP
SEL
MASK DPI
SEL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL RETUNE DSP
SEL
TA SEEK
SEL
2 sec.
SEL DSP ONMASK DPI SEL RETUNE
SEL
2 sec.
RETUNE L / RETUNE S
POP M --- ROCK M --- CLASS M --- FLAT M --- DSP OFF
SEL
LOUD
LOUD ON/OFF
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL
SEL
MULTI
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI LOCAL/DX
LOCAL
SEL
STEREO
SEL
SEL SEEK
BEEP VOL
STEREO/MONO
STEREO
SEL
SEL SEEK
BEEP VOL
SEL SEEK1 / SEEK 2SEEK
BEEP VOL
BEEP ON/OFF
SEL BEEP VOL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
CD MULTI ON/OFF
SEL MULTI VOL
VOL
VOL
VOL
VOL
VOL
VOL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL
ESP
ESP12 / ESP 45
TA SEEK
SEL
2 sec.
TA SEEK / TA ALARM
TA SEEK
SEL MASK DPI SEL
2 sec.
MASK DPI / MASK ALL
TA SEEK
SEL RETUNE SEL
RETUNE DSP
SEL
MASK DPI
SEL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL RETUNE DSP
SEL
TA SEEK
SEL
2 sec.
SEL DSP ONMASK DPI SEL RETUNE
SEL
2 sec.
RETUNE L / RETUNE S
POP M --- ROCK M --- CLASS M --- FLAT M --- DSP OFF
SEL
LOUD
LOUD ON/OFF
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL
SEL
MULTI
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI LOCAL/DX
LOCAL
SEL
STEREO
SEL
SEL SEEK
BEEP VOL
STEREO/MONO
STEREO
SEL
SEL SEEK
BEEP VOL
SEL SEEK1 / SEEK 2SEEK
BEEP VOL
BEEP ON/OFF
SEL BEEP VOL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
CD MULTI ON/OFF
SEL MULTI VOL
VOL
VOL
VOL
VOL
VOL
VOL
3310RDS-IPS620SD-eng.indd 5 5.11.2007 14:13:02

ENG-6
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL
ESP
ESP12 / ESP 45
TA SEEK
SEL
2 sec.
TA SEEK / TA ALARM
TA SEEK
SEL MASK DPI SEL
2 sec.
MASK DPI / MASK ALL
TA SEEK
SEL RETUNE SEL
RETUNE DSP
SEL
MASK DPI
SEL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL RETUNE DSP
SEL
TA SEEK
SEL
2 sec.
SEL DSP ONMASK DPI SEL RETUNE
SEL
2 sec.
RETUNE L / RETUNE S
POP M --- ROCK M --- CLASS M --- FLAT M --- DSP OFF
SEL
LOUD
LOUD ON/OFF
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL
SEL
MULTI
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI LOCAL/DX
LOCAL
SEL
STEREO
SEL
SEL SEEK
BEEP VOL
STEREO/MONO
STEREO
SEL
SEL SEEK
BEEP VOL
SEL SEEK1 / SEEK 2SEEK
BEEP VOL
BEEP ON/OFF
SEL BEEP VOL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
CD MULTI ON/OFF
SEL MULTI VOL
VOL
VOL
VOL
VOL
VOL
VOL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL
ESP
ESP12 / ESP 45
TA SEEK
SEL
2 sec.
TA SEEK / TA ALARM
TA SEEK
SEL MASK DPI SEL
2 sec.
MASK DPI / MASK ALL
TA SEEK
SEL RETUNE SEL
RETUNE DSP
SEL
MASK DPI
SEL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL RETUNE DSP
SEL
TA SEEK
SEL
2 sec.
SEL DSP ONMASK DPI SEL RETUNE
SEL
2 sec.
RETUNE L / RETUNE S
POP M --- ROCK M --- CLASS M --- FLAT M --- DSP OFF
SEL
LOUD
LOUD ON/OFF
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL
SEL
MULTI
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI LOCAL/DX
LOCAL
SEL
STEREO
SEL
SEL SEEK
BEEP VOL
STEREO/MONO
STEREO
SEL
SEL SEEK
BEEP VOL
SEL SEEK1 / SEEK 2SEEK
BEEP VOL
BEEP ON/OFF
SEL BEEP VOL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
CD MULTI ON/OFF
SEL MULTI VOL
VOL
VOL
VOL
VOL
VOL
VOL
AUDIO DSP CONTROLS (2)
When press the SEL button for more than 2 seconds, it activates as selecting mode of these
functions.
LOUDNESS CONTROLS (2)
When press the SEL button for more than 2 seconds, it activates as selecting mode of these
functions.
LOUD ON/OFF mode is selected by turn the VOL knob to right or left. The bass and treble re-
sponse will be boosted.
ESP MODE (2)
When press the SEL button for more than 2 seconds, it activates the 12 sec or 45 sec of ESP
mode that can be selected.
MULTI CD SECTION MODE (2)
When press the SEL button for more than 2 seconds, it activates as selecting mode of these
functions
CD MULTI ON/OFF mode is selected by turn the VOL knob to right or left. CD MULTI ON: Read
multi section CD. CD MULTI OFF: Read first section only.
BEEP MODE (2)
When press the SEL button for more than 2 seconds, it is activated as selecting mode of these
function.
BEEP ON: BEEP sound can be heard from speaker whenever the button are pressed.
SEEK MODE (2)
When press the SEL button for more than 2 seconds, it is activated as selecting mode of these
function.
SEEK 1: When SEEK 1 mode is activated, AUTO SEEK SCAN will stop, and when the station
is detected, users can still push the SEEK button.
SEEK 2: Auto SEEK SCAN will not stopped even when the station is detected,and if user pushes
the SEEK button and then release this SEEK button, then it will stop when station is detected.
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL
ESP
ESP12 / ESP 45
TA SEEK
SEL
2 sec.
TA SEEK / TA ALARM
TA SEEK
SEL MASK DPI SEL
2 sec.
MASK DPI / MASK ALL
TA SEEK
SEL RETUNE SEL
RETUNE DSP
SEL
MASK DPI
SEL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL RETUNE DSP
SEL
TA SEEK
SEL
2 sec.
SEL DSP ONMASK DPI SEL RETUNE
SEL
2 sec.
RETUNE L / RETUNE S
POP M --- ROCK M --- CLASS M --- FLAT M --- DSP OFF
SEL
LOUD
LOUD ON/OFF
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL
SEL
MULTI
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI LOCAL/DX
LOCAL
SEL
STEREO
SEL
SEL SEEK
BEEP VOL
STEREO/MONO
STEREO
SEL
SEL SEEK
BEEP VOL
SEL SEEK1 / SEEK 2SEEK
BEEP VOL
BEEP ON/OFF
SEL BEEP VOL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
CD MULTI ON/OFF
SEL MULTI VOL
VOL
VOL
VOL
VOL
VOL
VOL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL
ESP
ESP12 / ESP 45
TA SEEK
SEL
2 sec.
TA SEEK / TA ALARM
TA SEEK
SEL MASK DPI SEL
2 sec.
MASK DPI / MASK ALL
TA SEEK
SEL RETUNE SEL
RETUNE DSP
SEL
MASK DPI
SEL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL RETUNE DSP
SEL
TA SEEK
SEL
2 sec.
SEL DSP ONMASK DPI SEL RETUNE
SEL
2 sec.
RETUNE L / RETUNE S
POP M --- ROCK M --- CLASS M --- FLAT M --- DSP OFF
SEL
LOUD
LOUD ON/OFF
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL
SEL
MULTI
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI LOCAL/DX
LOCAL
SEL
STEREO
SEL
SEL SEEK
BEEP VOL
STEREO/MONO
STEREO
SEL
SEL SEEK
BEEP VOL
SEL SEEK1 / SEEK 2SEEK
BEEP VOL
BEEP ON/OFF
SEL BEEP VOL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
CD MULTI ON/OFF
SEL MULTI VOL
VOL
VOL
VOL
VOL
VOL
VOL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL
ESP
ESP12 / ESP 45
TA SEEK
SEL
2 sec.
TA SEEK / TA ALARM
TA SEEK
SEL MASK DPI SEL
2 sec.
MASK DPI / MASK ALL
TA SEEK
SEL RETUNE SEL
RETUNE DSP
SEL
MASK DPI
SEL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL RETUNE DSP
SEL
TA SEEK
SEL
2 sec.
SEL DSP ONMASK DPI SEL RETUNE
SEL
2 sec.
RETUNE L / RETUNE S
POP M --- ROCK M --- CLASS M --- FLAT M --- DSP OFF
SEL
LOUD
LOUD ON/OFF
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL
SEL
MULTI
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI LOCAL/DX
LOCAL
SEL
STEREO
SEL
SEL SEEK
BEEP VOL
STEREO/MONO
STEREO
SEL
SEL SEEK
BEEP VOL
SEL SEEK1 / SEEK 2SEEK
BEEP VOL
BEEP ON/OFF
SEL BEEP VOL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
CD MULTI ON/OFF
SEL MULTI VOL
VOL
VOL
VOL
VOL
VOL
VOL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL
ESP
ESP12 / ESP 45
TA SEEK
SEL
2 sec.
TA SEEK / TA ALARM
TA SEEK
SEL MASK DPI SEL
2 sec.
MASK DPI / MASK ALL
TA SEEK
SEL RETUNE SEL
RETUNE DSP
SEL
MASK DPI
SEL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL RETUNE DSP
SEL
TA SEEK
SEL
2 sec.
SEL DSP ONMASK DPI SEL RETUNE
SEL
2 sec.
RETUNE L / RETUNE S
POP M --- ROCK M --- CLASS M --- FLAT M --- DSP OFF
SEL
LOUD
LOUD ON/OFF
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL
SEL
MULTI
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI LOCAL/DX
LOCAL
SEL
STEREO
SEL
SEL SEEK
BEEP VOL
STEREO/MONO
STEREO
SEL
SEL SEEK
BEEP VOL
SEL SEEK1 / SEEK 2SEEK
BEEP VOL
BEEP ON/OFF
SEL BEEP VOL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
CD MULTI ON/OFF
SEL MULTI VOL
VOL
VOL
VOL
VOL
VOL
VOL
3310RDS-IPS620SD-eng.indd 6 5.11.2007 14:13:07

ENG-7
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL
ESP
ESP12 / ESP 45
TA SEEK
SEL
2 sec.
TA SEEK / TA ALARM
TA SEEK
SEL MASK DPI SEL
2 sec.
MASK DPI / MASK ALL
TA SEEK
SEL RETUNE SEL
RETUNE DSP
SEL
MASK DPI
SEL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL RETUNE DSP
SEL
TA SEEK
SEL
2 sec.
SEL DSP ONMASK DPI SEL RETUNE
SEL
2 sec.
RETUNE L / RETUNE S
POP M --- ROCK M --- CLASS M --- FLAT M --- DSP OFF
SEL
LOUD
LOUD ON/OFF
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL
SEL
MULTI
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI LOCAL/DX
LOCAL
SEL
STEREO
SEL
SEL SEEK
BEEP VOL
STEREO/MONO
STEREO
SEL
SEL SEEK
BEEP VOL
SEL SEEK1 / SEEK 2SEEK
BEEP VOL
BEEP ON/OFF
SEL BEEP VOL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
CD MULTI ON/OFF
SEL MULTI VOL
VOL
VOL
VOL
VOL
VOL
VOL
STEREO/MONO (2)
When press the SEL button for more than 2 seconds, it activates the selecting mode of these
functions.
When FM stations are weak and are disturbed, listening can be improved by selecting MONO.
LOCAL/DX (2)
When press the SEL button for more than 2 seconds, it activates the selecting mode of these
functions.
“Local” position in areas with strong signals to let radio stop at only strong stations during
manual tuning (LOC appears). Select Distant position in areas with weak signals to listen to all
stations.
4. PRESET STATIONS (1,2,3,4,5,6)
(A) RADIO MODE:
When pressed momentarily, these keys selected are in a preset station directly. When pressed
longer than 1 sec., current station is stored in preset memory bank. When PTY mode is selected,
the PTY switch is shared as follows:
PTY music group ---- PTY speech group ---- OFF
MUSIC SPEECH
1. POP M, ROCK M 1. NEWS, AFFAIRS, INFO
2. EASY M, LIGHT M 2. SPORT, EDUCATE, DRAMA
3. CLASSICS, OTHER M 3. CULTURE, SCIENCE, VARIED
4. JAZZ, COUNTRY 4. WEATHER, FINANCE, CHILDREN
5. NATION M, OLDIES 5. SOCIAL, RELIGION, PHONE IN
6. FOLK M 6. TRAVEL, LEISURE, DOCUMENT
(B) CD/MP3/WMA PLAYER MODE:
1. PAUSE 2. INT 3. RPT 4. RDM
USING THE RDS FUNCTION
What is RDS?
The RDS (Radio Data System) is a digital information system developed by the EBU (European
Broadcast Union). Piggy-backed on normal FM broadcasts, RDS offers a variety of information
services and automatic retuning functions for RDS-compatible car stereos.
In 1988, RDS became available in the United Kingdom, France, West Germany, Ireland and Sweden.
Test transmissions are being conducted in many other European countries. It is expected that RDS
will be available in most western European countries in the near future.
5. ‘AF/REG’ function (ALTERNATIVE FREQUENCIES)
When pressed momentarily, AF/REG switching mode is selected.
When AF/REG switching mode is selected, the radio checks the signal strength of the AF all the
time. When pressed long, it activate the regional mode ON/OFF function.
– Regional mode ON:
AF switching or PI SEEK is implemented to the station which have all PI codes same as current
station. REG segment is turned on, in LCD display.
– Regional mode OFF
The regional code in the format of PI code is ignored when AF switching or PI SEEK is imple-
mented.
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL
ESP
ESP12 / ESP 45
TA SEEK
SEL
2 sec.
TA SEEK / TA ALARM
TA SEEK
SEL MASK DPI SEL
2 sec.
MASK DPI / MASK ALL
TA SEEK
SEL RETUNE SEL
RETUNE DSP
SEL
MASK DPI
SEL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL RETUNE DSP
SEL
TA SEEK
SEL
2 sec.
SEL DSP ONMASK DPI SEL RETUNE
SEL
2 sec.
RETUNE L / RETUNE S
POP M --- ROCK M --- CLASS M --- FLAT M --- DSP OFF
SEL
LOUD
LOUD ON/OFF
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL
SEL
MULTI
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI LOCAL/DX
LOCAL
SEL
STEREO
SEL
SEL SEEK
BEEP VOL
STEREO/MONO
STEREO
SEL
SEL SEEK
BEEP VOL
SEL SEEK1 / SEEK 2SEEK
BEEP VOL
BEEP ON/OFF
SEL BEEP VOL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
CD MULTI ON/OFF
SEL MULTI VOL
VOL
VOL
VOL
VOL
VOL
VOL
3310RDS-IPS620SD-eng.indd 7 5.11.2007 14:13:10

ENG-8
6. ‘TA’ function (TRAFFIC ANNOUNCEMENT)
When pressed momentarily, it is activated as TA mode on or off
When TA mode is on and traffic announcement is transmitted
– When the unit is in CD/MP3 mode, it will switch to radio mode temporarily.
– If the volume level was under the threshold point, it will be raised to the threshold point.
– When TP station is received, TP segment is turned in LCD display.
7. ‘PTY’ function (PROGRAM TYPE)
PTY MUSIC ---- PTY SPEECH ---- PTY OFF
While selecting PTY type, selection is implemented by preset buttons as described in preset key.
When PTY is selected, the radio starts to search corresponding PTY information, and stops if
the corresponding PTY information is detected.
8. DISPLAY (DISP)
When this key is pressed, it is operated the conversion of each display mode as follow.
1) In case of receiving RDS station.
RADIO MODE
PS ---- CT ---- FREQ ---- PTY
CD/MP3/WMA PLAYER MODE
CDP ---- CT ---- PS ---- FREQ ---- PTY
2) In case of receiving NON RDS station
RADIO MODE
FREQ ---- CLOCK ----NO PTY
CD/MP3/WMA PLAYER MODE
CDP ---- FREQ ---- CLOCK ---- NO PTY
Each display time is several seconds, and goes back to 1’st position after several seconds.
Notes: • CT = clock time • FREQ = frequency • CDP = CD player
9. MODE BUTTON (MODE)
By pressing this key, user can select. AUX/TUNER/CD-MP3/USB or MMC/SD mode.
10. BAND BUTTON (BAND)
Each band is toggled cyclically by pressing this key FM1---FM2---FM3---MW1---MW2.
11. AUTOMATIC OR MANUAL TUNING (FREQ UP OR FREQ DOWN )
(A) RADIO MODE
When pressed momentarily, these keys are operated as MANUAL tuning mode.
When pressed longer than 1 sec., they operate as SEEK tuning mode.
(B) CD/MP3 PLAYER MODE
When pressed momentarily, they operate as TRACK UP or TRACK DOWN mode.
When pressed longer than 1 sec., they operate as CUE or REVIEW mode.
12. AUTO SEEK SEARCH TUNING (A/PS)
By pressing momentarily, the radio searches for each preset station.
When field strength level is bigger than the threshold level of stop level, the radio is holding at
that preset number for 5 sec. release mute, and then the search again.
By pressing longer than 1 sec, then the 6 strongest stations are preset to the corresponding
preset number.
When AS operation is finished, the radio executes the preset scan.
13. ‘SCAN’ AUTOMATIC TUNING CONTROL (SCAN)
This key is operated as RADIO SCAN. The operation is similar as normal search but different
thing is, it holds 5 seconds on every station detected in RADIO SCAN mode.
14. LCD DISPLAY
The Liquid Crystal Display will display the current state of the unit.
15. PANEL RELEASE BUTTON ( )
Press this button and the right-hand part of the panel will be released.
3310RDS-IPS620SD-eng.indd 8 5.11.2007 14:13:11

ENG-9
CD/MP3/WMA CONTROL LOCATION OF PARTS
16. CD SLOT
Carefully insert the CD into the disc slot with the label side uppermost. The CD starts automati-
cally play.
17. CD EJECT BUTTON
Press the EJECT button to remove the CD.
18. PAUSE BUTTON
During “PLAY”, press (18) ‘PAU’ button to “PAUSE”. Press it again to resume play.
TRACK/SEARCH BUTTON (11)
FORWARD AND REVERSE TRACK SEARCH (or changing songs)
Press the SKIP button ( or ) during play to go to the desired track(song).
....REVERSE ....FORWARD
Press and hold the SKIP button ( or ) during play to scan the disc at high speed. When the
desired music section of the disc is found just release the button. Normal play will resume.
19. INTRO BUTTON (Preview all Tracks)
When this button is pressed, ‘INT ON’ indication is displayed and the first several seconds of
each track of the disc are played. Press again to stop intro and listen to track.
20. REPEAT BUTTON
When this button is pressed, ‘RPT ON’ indication is displayed and play of the selected track
will be continually repeated until the Track repeat mode is cancelled by pressing ‘RPT’ button
again.
21. RANDOM BUTTON
When this button is pressed, ‘RDM ON’ indication is displayed and each track of the disc are
played in random order instead of the normal progression. To cancel RANDOM mode, press
‘RDM’ button (21) again.
22, 23. 10 TRACK UP/DOWN SELECT: (In case of MP3 files)
M5: 10 Track down / M6: 10 Track up
HOW TO SELECT MP3/WMA FILES
1. Searching Track:
• Press “A/PS”, then search track is activated.
• Press “SEL”, then the first digit will blink.
• Turn “VOL” knob to right or left, select first digit you want.
• Press “SEL”, then the first digit is fixed and second digit is blinking.
• Turn “VOL” knob to right or left, select 2’nd & 3’rd respectively.
• Then automatically the song you selected will start.
2. Searching File Name:
• Press “A/PS” twice, then file search is activated.
• Press “SEL”, then the first directory is displayed.
• Turn “VOL” knob to right or left, you can select the directory you want.
• Press “SEL” again, then the directory is fixed and the first file name is displayed.
• Turn “VOL” knob to right or left, you can select the file you want.
• Press “SEL”, then the song you selected will start.
3. Searching Character:
• Press “A/PS” 3 times, then character search mode is activated.
• Press “SEL” button, then “A” character is displayed.
• Turn “VOL” knob to right or left, you can select the letter you want.
• Press “SEL” button longer than 2 sec.
• The song which has same character you selected is displayed.
3310RDS-IPS620SD-eng.indd 9 5.11.2007 14:13:12

ENG-10
• Turn “VOL” knob to right or left, you can select the song you want.
• Press “SEL” button, then the song you selected will start.
Connecting it to Portable MP3 Player
24. USB Port
Using USB cable to connect Your Portable MP3 Player.
25. MULTI-MEDIA CARD (MMC) / SD CARD SLOT
Support MP3 ID3 format music only.
* IMPORTANT INFORMATION:
BECAUSE OF THE GREAT VARIETY OF PRODUCTS WITH USB,SD AND MMC CARD PORTS
AND THEIR SOMETIMES QUITE MANUFACTURER-SPECIFIC FUNCTIONS WE CAN NEITHER
GUARANTEE THAT ALL DEVICES WILL BE RECOGNIZED NOR THAT ALL OPERATING OPTIONS
THAT ARE POSSIBLE IN THEORY WILL ACTUALLY WORK
• RESET
Reset button is placed on the housing.
The reset button is to be activated for the following reason:
• Initial installation of the unit when all wiring is completed.
• All the function button do not operate.
• Error symbol on the display.
SPECIFICATIONS
CD/MP3/WMA PLAYER SECTION
Signal to Noise Ratio > 60 dB
Channel Separation > 50 dB (1kHz)
Frequency Response 20Hz - 20 kHz
TUNER (FM)
Frequency range 87.5-108 MHz
Intermediate frequency 10.7 MHz
Sensitivity 2.8 µV
Stereo separation 30 dB
Signal to noise ratio 50 dB
Channel step 50 kHz
TUNER (MW)
Frequency range 522-1620 KHz
Intermediate frequency 450 kHz
Usable sensitivity 32 dB
LINE-OUT
Output 350mV
Impedance 10k Ohm
GENERAL
Power Supply 12V DC (10.8-15.6V allowable)
Speaker impedance 4 or 8 ohm
Output power 60W x 4CH
Note: Specifications and the design are subject to possible modification without notice due to
improvement.
RESET
3310RDS-IPS620SD-eng.indd 10 5.11.2007 14:13:13

Stereo CD/CDR/CDRW/MP3/WMA přehrávač
Stereo rádio s PLL MW/FM
Rádiové datové služby (RDS) s PTY
Vstup pro USB / karty MMC / SD
Odnímatelný čelní panel
DISPSCAN
IPS 620SD CD/MP3/WMA PLAYER 4x60WATTS
141631 9 2 17 25156
1918121310 11 20 21 22 23 8 7 245
4(1-6)
DISPSCAN
IPS 620SD CD/MP3/WMA PLAYER 4x60WATTS
IPS 620SD
NÁVOD K OBSLUZE
3310RDS-IPS620SD-cz.indd 1 5.11.2007 14:40:04

CZE-2
UMÍSTĚNÍ OVLADAČŮ
1. POWER ON/OFF (ZAPNUTO/VYPNUTO) ( )
2. KNOFLÍK SELECTION (VOLBA FUNKCÍ):
BASS/TREBLE/BALANCE/ FADER / TA SEEK/MASK DPI/
RETUNE/AUDIO DSP/LOUDNESS/ESP/CD MULTI/BEEP/
SEEK/STEREO/LOCAL (SEL)
3. VOLUP/VOLDOWN(HLASITOSTNAHORU/DOLŮ)PRO
BASS/TREBLE/BALANCE/FADER
4. PŘEDVOLENÉSTANICE(1,2,3,4,5,6)
5. Funkce „AF“ (ALTERNATIVNÍ FREKVENCE)
6. Funkce „TA“ (DOPRAVNÍ HLÁŠENÍ)
7. Funkce „PTY“ (TYP PROGRAMU)
8. TLAČÍTKODISPLEJ(DISP)
9. TLAČÍTKOMODE(REŽIM)
10.TLAČÍTKOBAND(PÁSMO)
11.AUTOMATICKÉNEBOMANUÁLNÍLADĚNÍ
(FREKV. NAHORU NEBOFREKV.DOLŮ )
 TLAČÍTKOVYHLEDÁVÁNÍCDSKLADEB
12.AUTOMATICKÉVYHLEDÁVÁNÍSTANIC(A/PS)
13.AUTOMATICKÉSKENOVÁNÍLADĚNÍ(SCAN)
14.LCDDISPLEJ
15.TLAČÍTKOUVOLNĚNÍPANELU( )
16. CD MECHANIKA
17.TLAČÍTKOEJECT(VYSUNUTÍ)CD( )
18.TLAČÍTKOPAUZA
19.TLAČÍTKOINTRO(Přehledvšechskladeb)
20.TLAČÍTKOREPEAT(OPAKOVÁNÍ)
21.TLAČÍTKORANDOM(NÁHODNÉPŘEHRÁVÁNÍ)
22,23.POSUNUTÍO10SKLADEBDOPŘEDU/DOZADU
24. USB PORT
25. KARTA MULTI-MEDIA CARD (MMC) / SLOT PRO KARTU SD CARD
DISPSCAN
IPS 620SD CD/MP3/WMA PLAYER 4x60WATTS
141631 9 2 17 25156
1918121310 11 20 21 22 23 8 7 245
4(1-6)
DISPSCAN
IPS 620SD CD/MP3/WMA PLAYER 4x60WATTS
PAUSE
POWER
2 3
AS/PS
1
56
4
MODE
SEL
INT
RDM
RPT MP3
ENTER
TUNE/SEEK
DISP
BAND
VOL
VOL
1
11
10
4
2 93
23
2022
21
18 19
12
8
(1-6)
3310RDS-IPS620SD-cz.indd 2 5.11.2007 14:40:06

CZE-3
B
A
INSTALACE
BEZPEČNOSTNÍ OPATŘENÍ
• Místomontážepečlivězvoltetak,abypřístrojneovlivňovalběžnéfunkceřidičepřiřízení.
• Neinstalujtepřístrojtam,kdebybylvystavenvysokým teplotám, jako např.zpřímého
slunečníhosvětlanebohorkéhovzduchuztopenínebotam,kdebybylvystavenprachu,
špíněanadměrnýmvibracím.
• Probezpečnouaspolehlivouinstalacipoužijtepouzedodanémontážníprostředky.
• Předinstalacípřístrojeodstraňtečelnípanel.
Nastavení úhlu připevnění
Úhelpřipevněnínastavtetak,abybylméněnež20°.
PŘÍKLAD MONTÁŽE
Instalace do palubní desky
Poznámka:Uvolňovacíklíč uchovejte na bezpečném místě,budetejejmožná potřebovat
vbudoucnukodstraněnípřístrojezauta.
Sejmutí a nasazení čelního panelu
Čelnípaneltohoto přístroje lzenaochranupředodcizením
přístrojesejmout.
SEJMUTÍ ČELNÍHO PANELU
Předsejmutímčelníhopaneluseujistěte,žejepřístrojvypnut.
Kuvolněníčelníhopanelustlačtetlačítko .
Abystepanelodhlavníhopřístrojezcelaodstranili,zatáhněteza
nějsměremkvám.
Dodržujteinstrukce.
NASAZENÍ ČELNÍHO PANELU
Přednasazenímčelníhopaneluseujistěte,žejejdržítesprávněsměremnahorů,protožejej
nelzepřipevnitobráceně.StranupaneluBpřibližtekstraněAhlavníhopřístroje.
Panelvložteatlačte,dokudnezaklapne.
Nyníjepanelpřipevněn.
Poznámky:
• Přinasazováníčelníhopanelunanějnetlačtepřílišsilně.Lzejejnasaditpouzelehkým
zatlačenímdopřístroje.
• Pokudčelnípanelnosítessebou,vložtejejdododanéhopouzdra.
• Přinasazováníčelníhopanelunapřístrojpřílišnetlačtenaoknodispleje.
2
182mm
53mm
34
TAP
1
2
13
B
A
Pokudtobude
nutné,ohnětetytopáčky
Uvolnětešrouby
adržák
Čelnípanel
Zadníčástpředního
panelu
Hlavníjednotka
3310RDS-IPS620SD-cz.indd 3 5.11.2007 14:40:09

CZE-4
B1 3 5 7
2 4 6 8
5 7
4 8
A
10
7
1
2
3
4
4
4
5
5
6
6
8
9
PŘÍSLUŠENSTVÍ
ISO KONEKTOR
RCAjackvýstup
bílý(levý)červený(pravý)
RCAjackvstup
bílý(levý)červený(pravý)
KONEKTOR A
4. PAMĚŤ+12V
5. AUTOANTÉNAVÝSTUP
7. +12V(KEKLÍČIZAPALOVÁNÍ)
8. UZEMNĚNÍ
Poznámka: (konektorAč.7)musíbýtpřipojenkeklíčizapalování,abysepředešlovytečení
baterie,kdyžnenívozidlopodelšídobupoužíváno.
KONEKTOR B
1. ZADNÍPRAVÝREPRODUKTOR(+)
2. ZADNÍPRAVÝREPRODUKTOR(-)
3. PŘEDNÍPRAVÝREPRODUKTOR(+)
4. PŘEDNÍPRAVÝREPRODUKTOR(-)
5. PŘEDNÍLEVÝREPRODUKTOR(+)
6. PŘEDNÍLEVÝREPRODUKTOR(-)
7. ZADNÍLEVÝREPRODUKTOR(+)
8. ZADNÍLEVÝREPRODUKTOR(-)
Údržba
VÝMĚNA POJISTKY
Pokudsepojistkavypálí,zkontrolujtepřipojenínapájeníapojistkuvyměňte.Kdyžsepojistka
vypálípovýměněznova,můžejítovnitřníporuchu.Vtakovémpřípaděnavštivtevašinejbližší
opravnu.
Varování
Prokaždýkabelpoužívejtepouzepojistkuospecikovanéproudovéintenzitě.Použitípojistky
svyššíproudovouintenzitoumůžezpůsobitvážnépoškození.
1. PŘÍSTROJ
2. DRŽÁK(ŠUPLÍK)
3. PALUBNÍ DESKA
4. ŠESTIHRANNÁ MATKA
5. PEROVÁPODLOŽKA
6. PODLOŽKA
7. KORPUS AUTA
8. ZADNÍPROUŽEK
9. PŘÍDRŽNÝŠROUB
10.M5X15ŠESTIHRANNÝŠROUB
PALUBNÍ DESKA
3310RDS-IPS620SD-cz.indd 4 5.11.2007 14:40:11

CZE-5
POKYNY K PROVOZU
1. POWER ON/OFF (ZAPNUTO/VYPNUTO)
 Stlačenímtohototlačítkasepřístrojzapnenebovypne.
 Přístrojlzezapnoutstlačenímjakéhokolivtlačítka.
2. SELECT (VOLBA)
3. VOLUME UP/DOWN (HLASITOST NAHORU/DOLŮ)
 OtáčenímknoíkuVOLUMEdopravanebodoleva(3)můžetenastavitVOL/BASS/TREB/BAL/
FAD.JinéfunkcezvolítekrátkýmmačkánímtlačítkaSELECT(2),dokudsepožadovanéfunkce
nezobrazínadispleji.Naobrázku1jeznázorněno,jakovládatfunkce,kterésevolípomocí
tlačítkaVOLBA.
 Obr.1Volbafunkcíkovládánízvuku
1. VOL 2. SEL 3. BAS 4. TRE 5. BAL 6. FAD
 OtáčenímknoíkuVOLUMEdopravanebodolevazvýšítenebosnížítehlasitost.Těmitotlačítky
jemožnénastavitBASS(basy),TREBLE(výšky),BALANCE(rovnováha)aFADERprolínač).
TA SEEK/TA ALARM (2)
 Kdyžstlačíte tlačítkoSELECTdéle, než 2sekundy,je aktivováno jakorežim volbytěchto
funkcí.
 RežimTASEEK(hledánístanicesdopravnímihlášeními)neboTAALARM(oznámeníouložení
stanicebezfunkceTA)zvolíteotáčenímknoíkuVOLUMEdopravanebodoleva.
- Režim TA SEEK:
KdyžnověvyladěnástanicenepřijmeTP(dopravníinformace)do5sekund,rádiosepřeladí
nadalšístanici,kteránemástejnouprogramovouidentikaci(PI)jakoposlednístanice,alemá
TP.VrežimuTAseeklzeaktuálnístanicizměnitnazcelajinoustanici,protožepřístrojvyhledá
staniciTP,kdyžjeintenzitapoleaktuálnístaniceslabáneboaktuálnístanicenemáTPsignál.
- Režim TA ALARM:
 Kdyžneníaktivovánrežimautomatickéhopřeladění,ozvesepípnutí.
MASK DPI (SKRYTÍ DPI) (2)
 KdyžstlačítetlačítkoVOLBAdéle,než2sekundy,aktivujeterežimvolbytěchtofunkcí.
 MASKDPI:skryjepouzealternativnífrekvenci(AF),kterámárůznouprogramovouidentikaci
(PI).
 MASKALL:skryjeAF,kterámáodlišnouPIanemásignálRDSsintenzitoupole.
OVLADAČE PŘELADIT L / S (2)
KdyžstlačítetlačítkoVOLBAdéle,než2sekundy,jeaktivovánojakorežimvolbytěchtofunk-
cí.
PŘELADIT L:Zvolíse90vteřinjakovýchozíčasprovyhledáváníTA.
PŘELADIT S:Zvolíse30vteřinjakovýchozíčas.
OVLADAČE AUDIO DSP (2)
KdyžstlačítetlačítkoVOLBAdéle,než2sekundy,jeaktivovánojakorežimvolbytěchtofunk-
cí.
1 3
24 25 26 2 2
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL
ESP
ESP12 / ESP 45
TA SEEK
SEL
2 sec.
TA SEEK / TA ALARM
TA SEEK
SEL MASK DPI SEL
2 sec.
MASK DPI / MASK ALL
TA SEEK
SEL RETUNE SEL
RETUNE DSP
SEL
MASK DPI
SEL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL RETUNE DSP
SEL
TA SEEK
SEL
2 sec.
SEL DSP ONMASK DPI SEL RETUNE
SEL
2 sec.
RETUNE L / RETUNE S
POP M --- ROCK M --- CLASS M --- FLAT M --- DSP OFF
SEL
LOUD
LOUD ON/OFF
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL
SEL
MULTI
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI LOCAL/DX
LOCAL
SEL
STEREO
SEL
SEL SEEK
BEEP VOL
STEREO/MONO
STEREO
SEL
SEL SEEK
BEEP VOL
SEL SEEK1 / SEEK 2SEEK
BEEP VOL
BEEP ON/OFF
SEL BEEP VOL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
CD MULTI ON/OFF
SEL MULTI VOL
VOL
VOL
VOL
VOL
VOL
VOL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL
ESP
ESP12 / ESP 45
TA SEEK
SEL
2 sec.
TA SEEK / TA ALARM
TA SEEK
SEL MASK DPI SEL
2 sec.
MASK DPI / MASK ALL
TA SEEK
SEL RETUNE SEL
RETUNE DSP
SEL
MASK DPI
SEL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL RETUNE DSP
SEL
TA SEEK
SEL
2 sec.
SEL DSP ONMASK DPI SEL RETUNE
SEL
2 sec.
RETUNE L / RETUNE S
POP M --- ROCK M --- CLASS M --- FLAT M --- DSP OFF
SEL
LOUD
LOUD ON/OFF
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL
SEL
MULTI
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI LOCAL/DX
LOCAL
SEL
STEREO
SEL
SEL SEEK
BEEP VOL
STEREO/MONO
STEREO
SEL
SEL SEEK
BEEP VOL
SEL SEEK1 / SEEK 2SEEK
BEEP VOL
BEEP ON/OFF
SEL BEEP VOL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
CD MULTI ON/OFF
SEL MULTI VOL
VOL
VOL
VOL
VOL
VOL
VOL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL
ESP
ESP12 / ESP 45
TA SEEK
SEL
2 sec.
TA SEEK / TA ALARM
TA SEEK
SEL MASK DPI SEL
2 sec.
MASK DPI / MASK ALL
TA SEEK
SEL RETUNE SEL
RETUNE DSP
SEL
MASK DPI
SEL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL RETUNE DSP
SEL
TA SEEK
SEL
2 sec.
SEL DSP ONMASK DPI SEL RETUNE
SEL
2 sec.
RETUNE L / RETUNE S
POP M --- ROCK M --- CLASS M --- FLAT M --- DSP OFF
SEL
LOUD
LOUD ON/OFF
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL
SEL
MULTI
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI LOCAL/DX
LOCAL
SEL
STEREO
SEL
SEL SEEK
BEEP VOL
STEREO/MONO
STEREO
SEL
SEL SEEK
BEEP VOL
SEL SEEK1 / SEEK 2SEEK
BEEP VOL
BEEP ON/OFF
SEL BEEP VOL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
CD MULTI ON/OFF
SEL MULTI VOL
VOL
VOL
VOL
VOL
VOL
VOL
3310RDS-IPS620SD-cz.indd 5 5.11.2007 14:40:15

CZE-6
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL
ESP
ESP12 / ESP 45
TA SEEK
SEL
2 sec.
TA SEEK / TA ALARM
TA SEEK
SEL MASK DPI SEL
2 sec.
MASK DPI / MASK ALL
TA SEEK
SEL RETUNE SEL
RETUNE DSP
SEL
MASK DPI
SEL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL RETUNE DSP
SEL
TA SEEK
SEL
2 sec.
SEL DSP ONMASK DPI SEL RETUNE
SEL
2 sec.
RETUNE L / RETUNE S
POP M --- ROCK M --- CLASS M --- FLAT M --- DSP OFF
SEL
LOUD
LOUD ON/OFF
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL
SEL
MULTI
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI LOCAL/DX
LOCAL
SEL
STEREO
SEL
SEL SEEK
BEEP VOL
STEREO/MONO
STEREO
SEL
SEL SEEK
BEEP VOL
SEL SEEK1 / SEEK 2SEEK
BEEP VOL
BEEP ON/OFF
SEL BEEP VOL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
CD MULTI ON/OFF
SEL MULTI VOL
VOL
VOL
VOL
VOL
VOL
VOL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL
ESP
ESP12 / ESP 45
TA SEEK
SEL
2 sec.
TA SEEK / TA ALARM
TA SEEK
SEL MASK DPI SEL
2 sec.
MASK DPI / MASK ALL
TA SEEK
SEL RETUNE SEL
RETUNE DSP
SEL
MASK DPI
SEL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL RETUNE DSP
SEL
TA SEEK
SEL
2 sec.
SEL DSP ONMASK DPI SEL RETUNE
SEL
2 sec.
RETUNE L / RETUNE S
POP M --- ROCK M --- CLASS M --- FLAT M --- DSP OFF
SEL
LOUD
LOUD ON/OFF
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL
SEL
MULTI
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI LOCAL/DX
LOCAL
SEL
STEREO
SEL
SEL SEEK
BEEP VOL
STEREO/MONO
STEREO
SEL
SEL SEEK
BEEP VOL
SEL SEEK1 / SEEK 2SEEK
BEEP VOL
BEEP ON/OFF
SEL BEEP VOL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
CD MULTI ON/OFF
SEL MULTI VOL
VOL
VOL
VOL
VOL
VOL
VOL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL
ESP
ESP12 / ESP 45
TA SEEK
SEL
2 sec.
TA SEEK / TA ALARM
TA SEEK
SEL MASK DPI SEL
2 sec.
MASK DPI / MASK ALL
TA SEEK
SEL RETUNE SEL
RETUNE DSP
SEL
MASK DPI
SEL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL RETUNE DSP
SEL
TA SEEK
SEL
2 sec.
SEL DSP ONMASK DPI SEL RETUNE
SEL
2 sec.
RETUNE L / RETUNE S
POP M --- ROCK M --- CLASS M --- FLAT M --- DSP OFF
SEL
LOUD
LOUD ON/OFF
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL
SEL
MULTI
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI LOCAL/DX
LOCAL
SEL
STEREO
SEL
SEL SEEK
BEEP VOL
STEREO/MONO
STEREO
SEL
SEL SEEK
BEEP VOL
SEL SEEK1 / SEEK 2SEEK
BEEP VOL
BEEP ON/OFF
SEL BEEP VOL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
CD MULTI ON/OFF
SEL MULTI VOL
VOL
VOL
VOL
VOL
VOL
VOL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL
ESP
ESP12 / ESP 45
TA SEEK
SEL
2 sec.
TA SEEK / TA ALARM
TA SEEK
SEL MASK DPI SEL
2 sec.
MASK DPI / MASK ALL
TA SEEK
SEL RETUNE SEL
RETUNE DSP
SEL
MASK DPI
SEL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL RETUNE DSP
SEL
TA SEEK
SEL
2 sec.
SEL DSP ONMASK DPI SEL RETUNE
SEL
2 sec.
RETUNE L / RETUNE S
POP M --- ROCK M --- CLASS M --- FLAT M --- DSP OFF
SEL
LOUD
LOUD ON/OFF
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL
SEL
MULTI
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI LOCAL/DX
LOCAL
SEL
STEREO
SEL
SEL SEEK
BEEP VOL
STEREO/MONO
STEREO
SEL
SEL SEEK
BEEP VOL
SEL SEEK1 / SEEK 2SEEK
BEEP VOL
BEEP ON/OFF
SEL BEEP VOL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
CD MULTI ON/OFF
SEL MULTI VOL
VOL
VOL
VOL
VOL
VOL
VOL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL
ESP
ESP12 / ESP 45
TA SEEK
SEL
2 sec.
TA SEEK / TA ALARM
TA SEEK
SEL MASK DPI SEL
2 sec.
MASK DPI / MASK ALL
TA SEEK
SEL RETUNE SEL
RETUNE DSP
SEL
MASK DPI
SEL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL RETUNE DSP
SEL
TA SEEK
SEL
2 sec.
SEL DSP ONMASK DPI SEL RETUNE
SEL
2 sec.
RETUNE L / RETUNE S
POP M --- ROCK M --- CLASS M --- FLAT M --- DSP OFF
SEL
LOUD
LOUD ON/OFF
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL
SEL
MULTI
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI LOCAL/DX
LOCAL
SEL
STEREO
SEL
SEL SEEK
BEEP VOL
STEREO/MONO
STEREO
SEL
SEL SEEK
BEEP VOL
SEL SEEK1 / SEEK 2SEEK
BEEP VOL
BEEP ON/OFF
SEL BEEP VOL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
CD MULTI ON/OFF
SEL MULTI VOL
VOL
VOL
VOL
VOL
VOL
VOL
OVLADAČE LOUDNESS (HLASITOST) (2)
KdyžstlačítetlačítkoVOLBAdéle,než2sekundy,jeaktivovánojakorežimvolbytěchtofunk-
cí.
 Režimvypnutí/zapnutíhlasitostiLOUDON/OFFsezvolíotočenímknoíkuVOLUMEdoprava
nebodoleva.Zvýšíseintenzitabasůavýšek.
REŽIM ESP (2)
KdyžstlačítetlačítkoVOLBAdéle,než2sekundy,aktivuje12snebo45srežimESP,kterýje
možnézvolit.
REŽIM CD S VÍCE STOPAMI (2)
 KdyžstlačítetlačítkoVOLBAdéle,než2sekundy,jeaktivovánojakorežimvolbytěchtofunk-
cí.
 Režimzapnutí/vypnutíCDMULTIsevolíotáčenímknoíkuVOLUMEdolevanebodoprava.CD
MULTIZAPNUTO:ČteCDsvícestopami.CDMULTIVYPNUTO:Čtepouzeprvnístopu.
REŽIM BEEP (PÍPNUTÍ) (2)
 KdyžstlačítetlačítkoVOLBAdéle,než2sekundy,jeaktivovánojakorežimvolbytěchtofunk-
cí.
 BEEPZAPNUTO:Kdykolivstlačítetlačítka,ozvesezreproduktoruzvukPÍPNUTÍ.
REŽIM SEEK (VYHLEDÁVÁNÍ) (2)
KdyžstlačítetlačítkoVOLBAdéle,než2sekundy,jeaktivovánojakorežimvolbytěchtofunk-
cí.
SEEK 1: KdyžjeaktivovánrežimSEEK1,AUTOMATICKÉVYHLEDÁVÁNÍsezastavíakdyž
jestanicedetekována,uživatelmůžeinadálemačkattlačítkoSEEK.
SEEK 2:AUTOMATICKÉVYHLEDÁVÁNÍsenezastaví,anikdyžjestanicedetekovánaateprve
kdyžuživatelstlačíapotéuvolnítlačítkoSEEK,paksevyhledávánízastaví,kdyžjestanice
detekována.
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL
ESP
ESP12 / ESP 45
TA SEEK
SEL
2 sec.
TA SEEK / TA ALARM
TA SEEK
SEL MASK DPI SEL
2 sec.
MASK DPI / MASK ALL
TA SEEK
SEL RETUNE SEL
RETUNE DSP
SEL
MASK DPI
SEL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL RETUNE DSP
SEL
TA SEEK
SEL
2 sec.
SEL DSP ONMASK DPI SEL RETUNE
SEL
2 sec.
RETUNE L / RETUNE S
POP M --- ROCK M --- CLASS M --- FLAT M --- DSP OFF
SEL
LOUD
LOUD ON/OFF
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL
SEL
MULTI
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI LOCAL/DX
LOCAL
SEL
STEREO
SEL
SEL SEEK
BEEP VOL
STEREO/MONO
STEREO
SEL
SEL SEEK
BEEP VOL
SEL SEEK1 / SEEK 2SEEK
BEEP VOL
BEEP ON/OFF
SEL BEEP VOL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
CD MULTI ON/OFF
SEL MULTI VOL
VOL
VOL
VOL
VOL
VOL
VOL
3310RDS-IPS620SD-cz.indd 6 5.11.2007 14:40:20

CZE-7
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL
ESP
ESP12 / ESP 45
TA SEEK
SEL
2 sec.
TA SEEK / TA ALARM
TA SEEK
SEL MASK DPI SEL
2 sec.
MASK DPI / MASK ALL
TA SEEK
SEL RETUNE SEL
RETUNE DSP
SEL
MASK DPI
SEL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL RETUNE DSP
SEL
TA SEEK
SEL
2 sec.
SEL DSP ONMASK DPI SEL RETUNE
SEL
2 sec.
RETUNE L / RETUNE S
POP M --- ROCK M --- CLASS M --- FLAT M --- DSP OFF
SEL
LOUD
LOUD ON/OFF
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL
SEL
MULTI
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI LOCAL/DX
LOCAL
SEL
STEREO
SEL
SEL SEEK
BEEP VOL
STEREO/MONO
STEREO
SEL
SEL SEEK
BEEP VOL
SEL SEEK1 / SEEK 2SEEK
BEEP VOL
BEEP ON/OFF
SEL BEEP VOL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
CD MULTI ON/OFF
SEL MULTI VOL
VOL
VOL
VOL
VOL
VOL
VOL
STEREO/MONO (2)
KdyžstlačítetlačítkoVOLBAdéle,než2sekundy,jeaktivovánojakorežimvolbytěchtofunk-
cí.
 Když je příjem stanic FM slabý nebo rušený, je možné poslech zlepšit zvolením režimu
MONO.
REŽIM LOCAL/DX (2)
KdyžstlačítetlačítkoVOLBAdéle,než2sekundy,jeaktivovánojakorežimvolbytěchtofunk-
cí.
 Poloha„Local”voblastechsesilnýmsignálemzastavírádioběhemmanuálníholaděnípouze
nastanicíchsesilnýmpříjmem(objevíseLOC).Voblastechseslabýmisignálemzvoltepolohu
„Distant“,abystemohliposlouchatvšechnystanice.
4. PŘEDVOLENÉ STANICE (1,2,3,4,5,6)
(A) REŽIM RÁDIO:
 Kdyžjestlačítepouzekrátce,tytotlačítkapřímospustípředvolenoustanici.Kdyžjestlačítedéle,
než1sek,aktuálnístaniceseuložídopamětipředvolenýchstanic.KdyžjezvolenrežimPTY,
přepínačpřepínátakto
 PTYhudba----PTYřeč----OFF(vypnuto)
HUDBA ŘEČ
 1. POPM.,ROCKM. 1. NEWS(zprávy),AFFAIRS(obchodní 
   záležitosti,INFO(informace)
 2. EASYM(nenáročná),LIGHTM(lehká) 2. SPORT(sport),EDUCATE(vzdělávání), 
   DRAMA(drama)
 3. CLASSICS(klasická),OTHERM(ostatni)3. CULTURE(kultura),SCIENCE(věda), 
   VARIED(různé)
 4. JAZZ,COUNTRY 4. WEATHER(počasí),FINANCE(nance), 
   CHILDREN(děti)
 5. NATIONM(dechovka),OLDIES(stare) 5. SOCIAL(společnost),RELIGION
    (náboženství),PHONEIN(telefon)
 6. FOLKM 6. TRAVEL(cestování),LEISURE(volnýčas),
   DOCUMENT(document)
(B) REŽIM PŘEHRÁVAČ CD/MP3/WMA:
 1.PAUSE(pauza)2.INT(intro)3.RPT(opakování)4.RDM(náhodnývýběr)
POUŽÍVÁNÍ FUNKCE RDS
Co je to RDS?
RDS(rádiovédatovéslužby)jedigitálníinformačnísystém,vyvinutýspolečnostíEBU(European
BroadcastUnion).JakosoučástběžnéhoFMvysílánínabízíRDSřaduinformačníchslužebaau-
tomaticképřeladěníproautorádiakompatibilnísRDS.
RDSzačalobýtdostupnévroce1988veVelkéBritánii,Francii,západnímNěmecku,IrskuaŠvédsku.
Zkušebnípřenosyseprovádějívmnohadalšíchevropskýchzemích.Očekáváse,žeRDSbudve
většinězápadoevropskýchzemíchkdispozicivblízkébudoucnosti..
5. Funkce „AF/REG” (ALTERNATIVNÍ FREKVENCE)
 KrátkýmstlačenímzvolíterežimAF/REG.
 KdyžjezvolenrežimAF/REG,rádioneustálekontrolujeintenzitusignáluAF.Dlouhýmstlačením
seaktivujefunkceZAPÍNÁNÍ/VYPÍNANÍregionálníhorežimu.
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL
ESP
ESP12 / ESP 45
TA SEEK
SEL
2 sec.
TA SEEK / TA ALARM
TA SEEK
SEL MASK DPI SEL
2 sec.
MASK DPI / MASK ALL
TA SEEK
SEL RETUNE SEL
RETUNE DSP
SEL
MASK DPI
SEL
TA SEEK
SEL
2 sec.
SEL SEL
MASK DPI
SEL RETUNE DSP
SEL
TA SEEK
SEL
2 sec.
SEL DSP ONMASK DPI SEL RETUNE
SEL
2 sec.
RETUNE L / RETUNE S
POP M --- ROCK M --- CLASS M --- FLAT M --- DSP OFF
SEL
LOUD
LOUD ON/OFF
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL
SEL
MULTI
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI
SEL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
SEL MULTI LOCAL/DX
LOCAL
SEL
STEREO
SEL
SEL SEEK
BEEP VOL
STEREO/MONO
STEREO
SEL
SEL SEEK
BEEP VOL
SEL SEEK1 / SEEK 2SEEK
BEEP VOL
BEEP ON/OFF
SEL BEEP VOL
TA SEEK
SEL
2 sec.
SEL LOUD
SEL
MASK DPI
SEL SEL
RETUNE DSP
SEL ESP
CD MULTI ON/OFF
SEL MULTI VOL
VOL
VOL
VOL
VOL
VOL
VOL
3310RDS-IPS620SD-cz.indd 7 5.11.2007 14:40:22

CZE-8
– Regionální režim ZAPNUTO:
 DostanicjezabudovánopřepínáníAFneboPISEEK(VYHLEDÁVÁNÍPI),kterémajístejnéPI
kódyjakoaktuálněnaladěnástanice.KdyžjenaladěnoREG,naLCDdisplejisezobrazísymbol
REG.
– Regionální režim VYPNUTO:
 RegionálníkódveformátuPIkódujepřipřepínáníAFneboPISEEKignorován.
6. Funkce „TA“ (DOPRAVNÍ HLÁŠENÍ)
 KrátkýmstlačenímserežimTAaktivujenebodeaktivuje.
 KdyžjerežimTAzapnut,přenášísedopravníinformace.
 –KdyžjepřístrojvrežimuCD/MP3,přechodněsepřepnedorežimurádio.
 –Pokudjehlasitostpřílišnízká,nastavísenaprahovouhodnotu.
 –KdyžprobíhápříjemstaniceTP,naLCDdisplejiseobjevísymbolTP.
7. Funkce „PTY“ (TYP PROGRAMU)
 PTYMUSIC(hudba)----PTYSPEECH(řeč)----PTYOFF(vypnuto)
 PřivolbětypuPTYsevolbaprovádípomocípředvolenýchtlačítek,jakjsoupopsányvlegendě.
Kdyžje zvolena funkcePTY, rádio začnevyhledávat odpovídajícíPTYinformacia zastaví
vyhledávání,jakmilejeodpovídajícíPTYinformacedetekována.
8. DISPLEJ (DISP)
Stlačenímtohoto tlačítkase ovládápřepínání každéhorežimu displejenásledujícím
způsobem.
1) Při přijímání stanice s RDS
REŽIM RÁDIO
PS ---- CT ---- FREQ ---- PTY
REŽIM CD/MP3/WMA PŘEHRÁVAČ
CDP ---- CT ---- PS ---- FREQ ---- PTY
2) Při přijímání stanice bez RDS
REŽIM RÁDIO
FREQ ---- CLOCK ----NO PTY
REŽIM CD/MP3/WMA PŘEHRÁVAČ
CDP ---- FREQ ---- CLOCK ---- NO PTY
 Dobakaždéhozobrazeníjeněkoliksekund,poněkolikasekundáchsevracína1zobrazení.
 Poznámka: • CT = čas • FREQ = frekvence • CDP = CDpřehrávač
• CLOCK = hodiny • NO PTY = bez PTY
9. TLAČÍTKO MODE (REŽIM)
MačkánímtohototlačítkajemožnépřepínatmezirežimemAUX/TUNER/CD-MP3/USBnebo
MMC/SD.
10. TLAČÍTKO BAND (PÁSMO)
 KaždépásmosepřepínámačkánímtohototlačítkavnásledujícímpořadíFM1---FM2---FM3---
MW1---MW2.
11. AUTOMATICKÉ NEBO MANUÁLNÍ LADĚNÍ (FREKV. NAHORU NEBO FREKV. DOLŮ
)
(A) REŽIM RÁDIO
 PřikrátkémstlačeníklávesyfungujíjakorežimMANUÁLNÍHOladění.
 Přistlačenídélenež1sklávesyfungujíjakorežimVYHLEDÁVÁNÍstanic.
(B) REŽIM CD/MP3 PŘEHRÁVAČ
 Přikrátkémstlačení,klávesyfungujíjakorežimDALŠÍSKLADBAneboPŘEDCHOZÍSKLAD-
BA.
 Přistlačenídélenež1sklávesyfungujíjakorežimCUEneboREVIEW.
12. AUTOMATICKÉ VYHLEDÁVÁNÍ STANIC (A/PS)
Přikrátkémstlačenírádiovyhledákaždoupředvolenoustanici.
 Kdyžje hladina intenzitypole větší,nežprahová hladinapřizastavení, rádiose zastaví na
předvolenémčíslepodobu5sapotézačneopakovaněvyhledávat.
3310RDS-IPS620SD-cz.indd 8 5.11.2007 14:40:23

CZE-9
 Přistlačenídélenež1sse6stanicsnejsilnějšímpříjmemuložípodpředvolenýmičísly.
 KdyžjeprovozASukončen,rádioprovedepřednastavenéskenování.
13. AUTOMATICKÉ SKENOVÁNÍ LADĚNÍ (SCAN)
 TlačítkofungujejakoskenovánírádiaRADIOSCAN.Fungujepodobnějakoběžnévyhledávání,
alezastavísena5snakaždéstanicidetekovanévtomtorežimu.
14. LCD DISPLEJ
 Displejztekutýchkrystalůzobrazujeaktuálnístavpřístroje.
15. TLAČÍTKO UVOLNĚNÍ PANELU( )
 Stlačenímtohototlačítkaseuvolnípraváčástčelníhopanelu.
UMÍSTĚNÍ OVLADAČŮ CD/MP3/WMA
16. CD MECHANIKA
 CDopatrněvložtedoCDmechanikystranouseštítkemsměremnahoru.CDsezačneauto-
matickypřehrávat.
17. TLAČÍTKO EJECT (VYSUNUTÍ) CD
 StlačenímtlačítkaEJECTseCDvysunezmechaniky.
18. TLAČÍTKO PAUZA
 Během„PLAY(PŘEHRÁVÁNÍ)”,stlačtetlačítko(18)„PAU“kpřerušenípřehrávání.Opětovným
stlačenímsepřehráváníopětspustí.
TLAČÍTKO VYHLEDÁVÁNÍ SKLADEB (11)
VYHLEDÁVÁNÍ SKLADEB DOPŘEDU A DOZADU (nebo změna skladby)
StlačenímtlačítkaSKIP(přeskočit)( nebo )běhempřehrávánípřejdetenapožadovanou
skladbu.
....ZPĚT ....DOPŘEDU
Pokudchcete diskrychleprohlédnout, stlačtea přidržte tlačítkoSKIP( nebo ) během
přehrávání.Jakmilenadiskunaleznetepožadovanouskladbu,pouzetlačítkouvolněte.Opětzačne
běžnépřehrávání.
19. TLAČÍTKO INTRO (Přehled všech skladeb)
 Kdyžjestlačenotototlačítko,nadisplejisezobrazí„INTON”apřehrajeseprvníchněkoliksekund
zkaždéskladbynadisku.Opětovnýmstlačenímtlačítkaseintrozastavíamůžeteposlouchat
skladby.
20. TLAČÍTKO REPEAT (OPAKOVÁNÍ)
 Kdyžjestlačenotototlačítko,nadisplejisezobrazí„RPTON”aopakovaněsepřehrávázvo-
lenáskladby,dokudnenírežimopakovanéhopřehrávánízrušenopětovnýmstlačenímtlačítka
„RPT”.
21. TLAČÍTKO RANDOM (NÁHODNÉ PŘEHRÁVÁNÍ)
 Kdyžjestlačenotototlačítko,nadisplejisezobrazí„RDMON“apísněnaCDsepřehrávají
vnáhodnémpořadí.RežimRANDOMsezrušíopětovnýmstlačenímtlačítka„RDM“(21).
22, 23. POSUNUTÍ O 10 SKLADEB DOPŘEDU/DOZADU: (u MP3 souborů)
M5: 10 skladeb dozadu / M6: 10 skladeb dopředu
JAK VYBÍRAT SOUBORY MP3/WMA
1. Vyhledávání skladby:
 • Stlačením„A/PS”seaktivujevyhledávánískladeb.
 • Stlačením„SEL”budeblikatprvníčíslice.
 • Otočenímknoíku„VOL”dolevanebodopravazvolíteprvníčíslo.
 • Stlačením„SEL”seprvníčíslovybereadruhéčíslobudeblikat.
 • Otočenímknoíku„VOL”dolevanebodopravasezvolídruhéatřetíčíslo.
 • Zvolenápíseňsepakautomatickyspustí.
3310RDS-IPS620SD-cz.indd 9 5.11.2007 14:40:23

CZE-10
2. Vyhledávání názvu souboru:
 • Stlačením„A/PS”dvakrátseaktivujevyhledávánísouboru.
 • Stlačením„SEL”sezobrazíprvnísložka.
 • Otočenímknoíku„VOL”dolevanebodopravamůžetevybratpožadovanousložku.
 • Opětovnýmstlačením„SEL”sesložkavybereazobrazísejménoprvníhosouboru.
 • Otočenímknoíku„VOL”dolevanebodopravamůžetevybratpožadovanýsoubor.
 • Stlačením„SEL”sezvolenáskladbaspustí.
3. Vyhledávání podle písmene:
 • Stlačením„A/PS”třikrátseaktivujerežimvyhledávánípísmene.
 • Stlačenímtlačítka„SEL”sezobrazípísmeno„A”.
 • Otočenímknoíku„VOL”dolevanebodopravamůžetevybratpožadovanépísmeno.
 • Stlačtetlačítko„SEL”délenež2sekundy.
 • Zobrazísepíseň,kteráobsahujezvolenépísmeno.
 • Otočenímknoíku„VOL”dolevanebodopravamůžetevybratpožadovanouskladbu.
 • Stlačenímtlačítka„SEL”sezvolenáskladbaspustí
Připojení k přenosnému MP3 přehrávači
24. USB port
 PomocíUSBkabelulzepřipojitpřenosnýMP3přehrávač.
25. KARTA MULTI-MEDIA CARD (MMC) / SLOT PRO SD KARTU
 PodporujepouzehudebníformátMP3ID3.
* DŮLEŽITÉ INFORMACE:
KVŮLIVELKÉMU POČTUVÝROBKŮS PORTYNA USB, SDA MMCKARTYA JEJICHČASTO
SPECIFICKÝMFUNKCÍMNEMŮŽEMEZARUČIT,ŽEBUDOUVEŠKERÉPŘÍSTROJEROZPOZNÁNY
AŽEBUDOUFUNGOVATVEŠKERÉFUNKCE,KTERÉBYTEORETICKYFUNGOVATMĚLY.
• RESET (VYNULOVÁNÍ)
 TlačítkoResetjeumístěnonakrytu.
 Tlačítkoresetpoužijtevnásledujíchpřípadech:
• Poprvníinstalacipřístrojepozapojenívšechkabelů.
• Nefungujívšechnatlačítka.
• Nadisplejijezobrazenachyba.
RESET
TECHNICKÉ ÚDAJE
PŘEHRÁVAČ CD/MP3/WMA
Poměrsignáluašumu >60dB
Odstupkanálů >50dB(1kHz)
Frekvenčníodezva 20Hz-20kHz
RÁDIO (FM)
Frekvenčnírozsah 87,5-108MHz
Střednífrekvence 10,7MHz
Citlivost 2.8µV
Stereoodstup 30dB
Poměrsignáluašumu 50dB
Rozestupkanálů 50kHz
Poznámka:Zdůvodůmožnýchvylepšeníjezměnatechnickýchúdajůadesignuvyhrazena
bezpředchozíhoupozornění.
RÁDIO AM (MW)
Frekvenčnírozsah 522-1620KHz
Střednífrekvence 450kHz
Využitelnácitlivost 32dB
VÝSTUP
Výkon 350mV
Impedance 10kOhm
VŠEOBECNÉ
Napájení 12VDC
 (10,8-15,6Vpřípustné)
Impedancereproduktorů4nebo8ohmů
Výstupnívýkon 60Wx4CH
3310RDS-IPS620SD-cz.indd 10 5.11.2007 14:40:25
