Indesit I5 GG1G User manual

English
GB
Operating Instructions
COOKER AND OVEN
Contents
Operating Instructions,1
Description of the appliance-Overall view,2
Description of the appliance-Control Panel,3
Installation,4
Start-up and use,8
Cooking modes,9
Precautions and tips,11
Care and maintenance,12
Assistance,12
I5 GG1G/ UA
УкраінськаUAІнструкціі зексплуатаціі
КУХНЯ
Зміст
Інструкціі зексплуатаціі,1
Опис установки-Загальнии вигляд,3
Опис установки-Панель управління,3
Встановлення,14
Включення івикористання,18
Програми приготування іжі,19
Запобіжні засоби іпоради,21
Догляд i технічне обслуговування,22
Допомога,22
UA
EnglishEnglish
УкраінськаUAІнструкціі зексплуатаціі
КУХНЯ
Зміст
УкраінськаUAІнструкціі зексплуатаціі
КУХНЯ
Зміст
УкраінськаUAІнструкціі зексплуатаціі
КУХНЯ
Зміст

2
1 Hob burner
2 Hob Grid
3.Control panel
4.Sliding grill rack
5.DRIPPING pan
6.Adjustable foot
7.Containment surface for spills
8.GUIDE RAILS for the sliding racks
9.position 5
10.position 4
11.position 3
12.position 2
13.position 1
14.Glass Cover
Description of the appliance
Overall view
GB
1
2
3
4
5
66
7
8
9
10
11
12
13
14
UA
Опис плити
Загальнии вигляд
1.Газовий пальник
2.Піддон на випадок переливань
3.Пoверхня для збирання збiглoїpiдини
4.Панель управління
5.Полка РЕШІТKИ
6.Полка ДEКО
7.Лапка для налаштування
8.HAПPABЛЯЮЧІ для полиць
9.положення 5
10.положення 4
11.положення 3
12.положення 2
13.положення 1
14.Скляна кришка (Є лише в деяких моделях.)

3
Description of the appliance
Control panel
GB
1.GAS BURNER IGNITION button
2.TIMER knob
3.OVEN AND GRILL CONTROL knob
4.OVEN LIGHT / ROTISSERIE button
5.Hob BURNER control knob
UA
Опис плити
Панель управління
1. Автоматичне запалювання
2.Сукоятка ТАЙМЕРА
3. Ручка ДУХОВКА йгриля
4.КНОПКА РОЖНА та ОСВІТЛЕННЯ ДУХОВКИ
5.Ручки для керування газовими
пальниками на варильній поверхні
5
4
123
6
6. Grill indicator light
6. Індикатор гриль

4
GB !Before operating your new appliance please read
this instruction booklet carefully. It contains important
information concerning the safe installation and
operation of the appliance.
!Please keep these operating instructions for future
reference. Make sure that the instructions are kept with
the appliance if it is sold, given away or moved.
!The appliance must be installed by a qualified
professional according to the instructions provided.
!Any necessary adjustment or maintenance must be
performed after the cooker has been disconnected
from the electricity supply.
! We recommend cleaning the oven before using it for
the first time, following the instructions provided in the
„Care and maintenance” section.

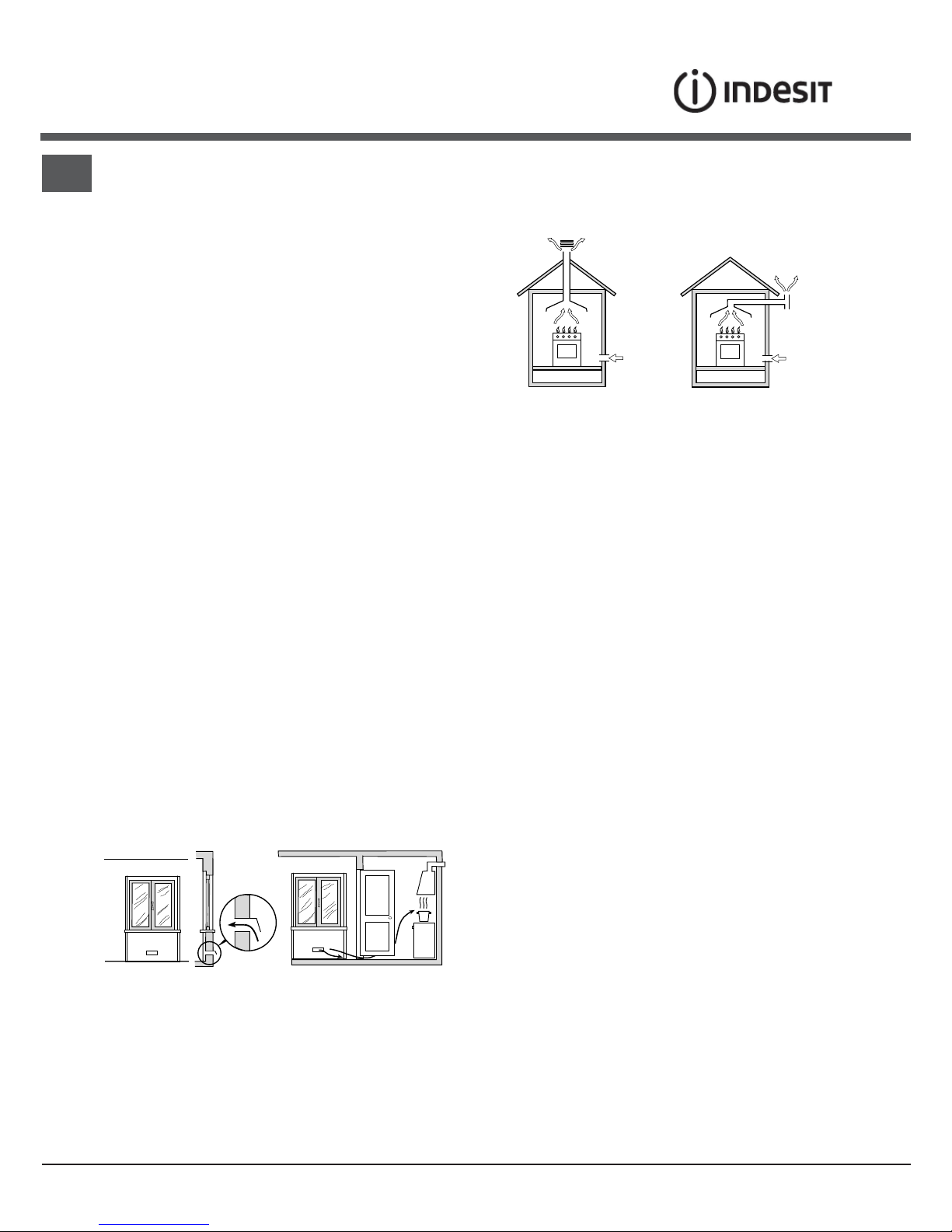

Room ventilation
The appliance may only be installed in permanently-
ventilated rooms, according to current national
legislation. The room in which the appliance is installed
must be ventilated adequately so as to provide as
much air as is needed by the normal gas combustion
process (the flow of air must not be lower than 2 m3/h
per kW of installed power).
The air inlets, protected by grilles, should have a duct
with an inner cross section of at least 100 cm2and
should be positioned so that they are not liable to even
partial obstruction (see gure A).
These inlets should be enlarged by 100% - with a
minimum of 200 cm2- whenever the surface of the
hob is not equipped with a flame failure safety device.
When the flow of air is provided in an indirect manner
from adjacent rooms (see gure B), provided that these
are not communal parts of a building, areas with
increased fire hazards or bedrooms, the inlets should
be fitted with a ventilation duct leading outside as
described above.
A B
!After prolonged use of the appliance, it is advisable to
open a window or increase the speed of any fans used.
Disposing of combustion fumes
The disposal of combustion fumes should be
guaranteed using a hood connected to a safe and
efficient natural suction chimney, or using an electric
fan that begins to operate automatically every time the
appliance is switched on (see gure).
!The liquefied petroleum gases are heavier than air
and collect by the floor, therefore all rooms containing
LPG cylinders must have openings leading outside so
that any leaked gas can escape easily.
LPG cylinders, therefore, whether partially or
completely full, must not be installed or stored in rooms
or storage areas that are below ground level (cellars,
etc.). Only the
cylinder being used should be stored in the room; this
should also be kept well away from sources
of heat (ovens, chimneys, stoves) that may cause
the temperature of the cylinder to rise above 50°C.
Positioning and levelling
!It is possible to install the appliance alongside
cupboards whose height does not exceed that of the
hob surface.
!Make sure that the wall in contact with the back of
the appliance is made from a non-flammable, heat-
resistant material (T 90°C).
To install the appliance correctly:
• Place it in the kitchen, dining room or the bed-sit (not
in the bathroom).
• If the top of the hob is higher than the cupboards,
the appliance must be installed at least 200 mm away
from them.

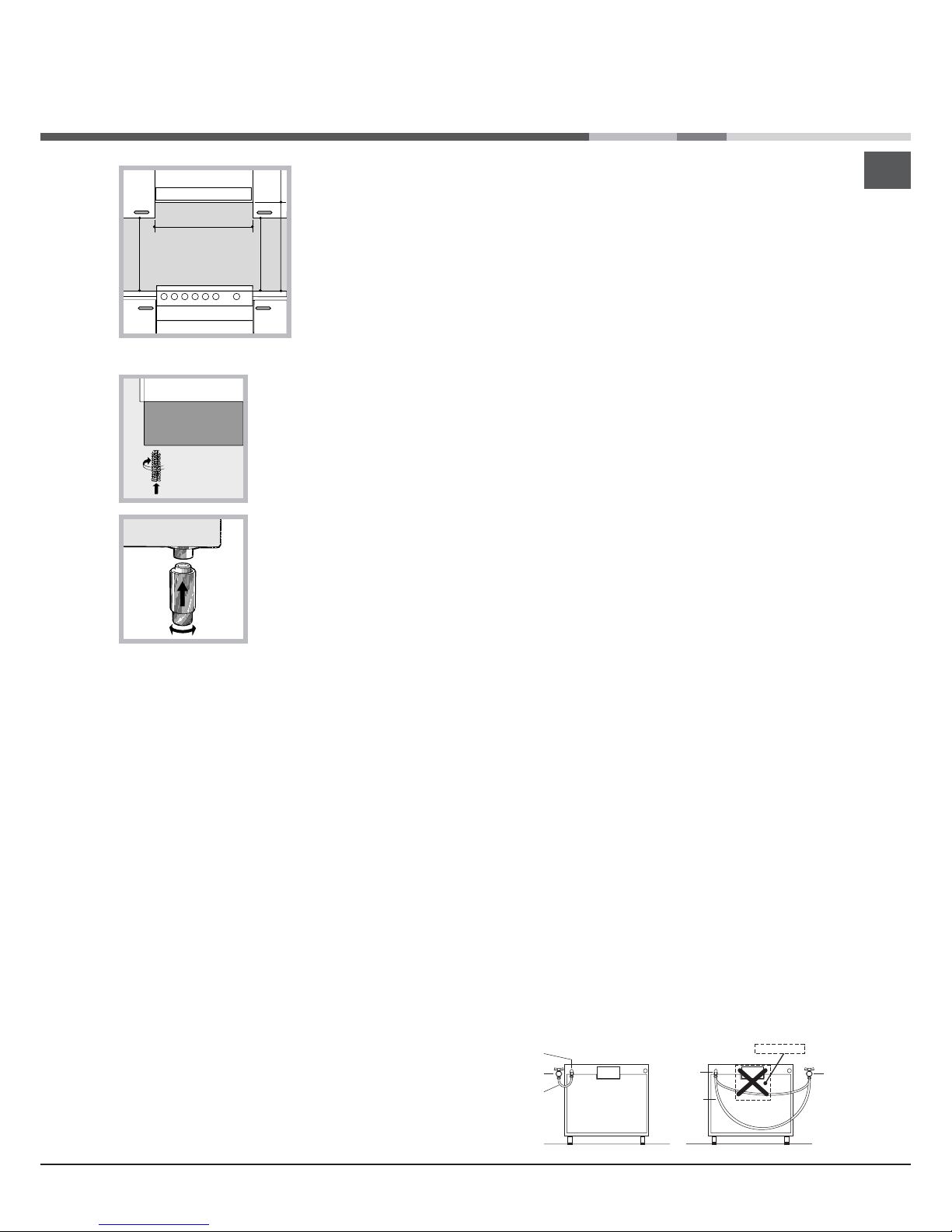

• If the cooker is installed underneath a wall cabinet,
there must be a minimum distance of 420 mm
between this cabinet and the top of the hob.
This distance should be increased to 700 mm if
A
Fumes channelled through
a chimney or branched
flue system reserved for
cooking appliances)
Installation
Adjacent room Room requiring
ventilation
Ventilation opening for
comburent air
Increase in the gap between
the door and the flooring
Fumes channelled
straight outside

5
GB
the wall cabinets are
flammable (see gure).
• Do not position
blinds behind the cooker
or less than 200 mm
away from its sides.
• Any hoods must be
installed according to
the instructions listed in
the relevant operating
manual.
Levelling
If it is necessary to level the
appliance, screw the adjustable
feet into the places provided on
each corner of the base of the
cooker (see gure).
The legs* fit into the slots on the
underside of the base of the
cooker.
Electrical connection
Install a standardised plug corresponding to the load
indicated on the appliance data plate (see Technical
data table).
The appliance must be directly connected to the mains
using an omnipolar circuit-breaker with a minimum contact
opening of 3 mm installed between the appliance and the
mains. The circuit-breaker must be suitable for the charge
indicated and must comply with NFC 15-100 regulations
(the earthing wire must not be interrupted by the circuit-
breaker). The supply cable must be positioned so that it
does not come into contact with temperatures higher than
50°C at any point.
Before connecting the appliance to the power supply,
make sure that:
• The appliance is earthed and the plug is compliant with
the law.
• The socket can withstand the maximum power of the
appliance, which is indicated by the data plate.
• The voltage is in the range between the values
indicated on the data plate.
• The socket is compatible with the plug of the
appliance. If the socket is incompatible with the
plug, ask an authorised technician to replace it. Do
not use extension cords or multiple sockets.
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600
Min. mm.
420
Min. mm.
!Once the appliance has been installed, the power
supply cable and the electrical socket must be easily
accessible.
!The cable must not be bent or compressed.
! The cable must be checked regularly and replaced
by authorised technicians only.
!The manufacturer declines any liability should
these safety measures not be observed.
Gas connection
Connection to the gas network or to the gas cylinder
may be carried out using a flexible rubber or steel hose,
in accordance with current national legislation and after
making sure that the appliance is suited to the type of gas
with which it will be supplied (see the rating sticker on
the cover: if this is not the case see below). When using
liquid gas from a cylinder, install a pressure regulator
which complies with current national regulations. To
make connection easier, the gas supply may be turned
sideways*: reverse the position of the hose holder with
that of the cap and replace the gasket that is supplied
with the appliance.
!Check that the pressure of the gas supply is
consistent with the values indicated in the Table
of burner and nozzle specifications (see below).
This will ensure the safe operation and durability of
your appliance while maintaining efficient energy
consumption.
Gas connection using a flexible rubber hose
Make sure that the hose complies with current national
legislation. The internal diameter of the hose must
measure: 8 mm for liquid gas supply; 13 mm for
methane gas supply.
Once the connection has been performed, make sure
that the hose:
• Does not come into contact with any parts that reach
temperatures of over 50°C.
• Is not subject to any pulling or twisting forces and
that it is not kinked or bent.
• Does not come into contact with blades, sharp
corners or moving parts and that it is not
compressed.
• Is easy to inspect along its whole length so that its
condition may be checked.
• Is shorter than 1500 mm.
• Fits firmly into place at both ends, where it will
be fixed using clamps that comply with current
regulations.

6
GB
A
V
!If one or more of these conditions is not fulfilled
or if the cooker must be installed according to the
conditions listed for class 2 - subclass 1 appliances
(installed between two cupboards), the flexible steel
hose must be used instead (see below).
Connecting a flexible jointless stainless steel pipe to
a threaded attachment
Make sure that the hose and gaskets comply with
current national legislation.
To begin using the hose, remove the hose holder on the
appliance (the gas supply inlet on the appliance is a
cylindrical threaded 1/2 gas male attachment).
!Perform the connection in such a way that the hose
length does not exceed a maximum of 2 metres,
making sure that the hose is not compressed and does
not come into contact with moving parts.
Checking the connection for leaks
When the installation process is complete, check the
hose fittings for leaks using a soapy solution. Never
use a flame.
Adapting to different types of gas
It is possible to adapt the appliance to a type of gas
other than the default type (this is indicated on the
rating label on the cover).
Adapting the hob
Replacing the nozzles for the hob burners:
1. Remove the hob grids and slide the burners off their
seats.
2. Unscrew the nozzles using
a 7 mm socket spanner (see
gure), and replace them with
nozzles suited to the new type
of gas(see Burner and nozzle
specications table).
3. Replace all the components
by following the above
instructions in reverse.

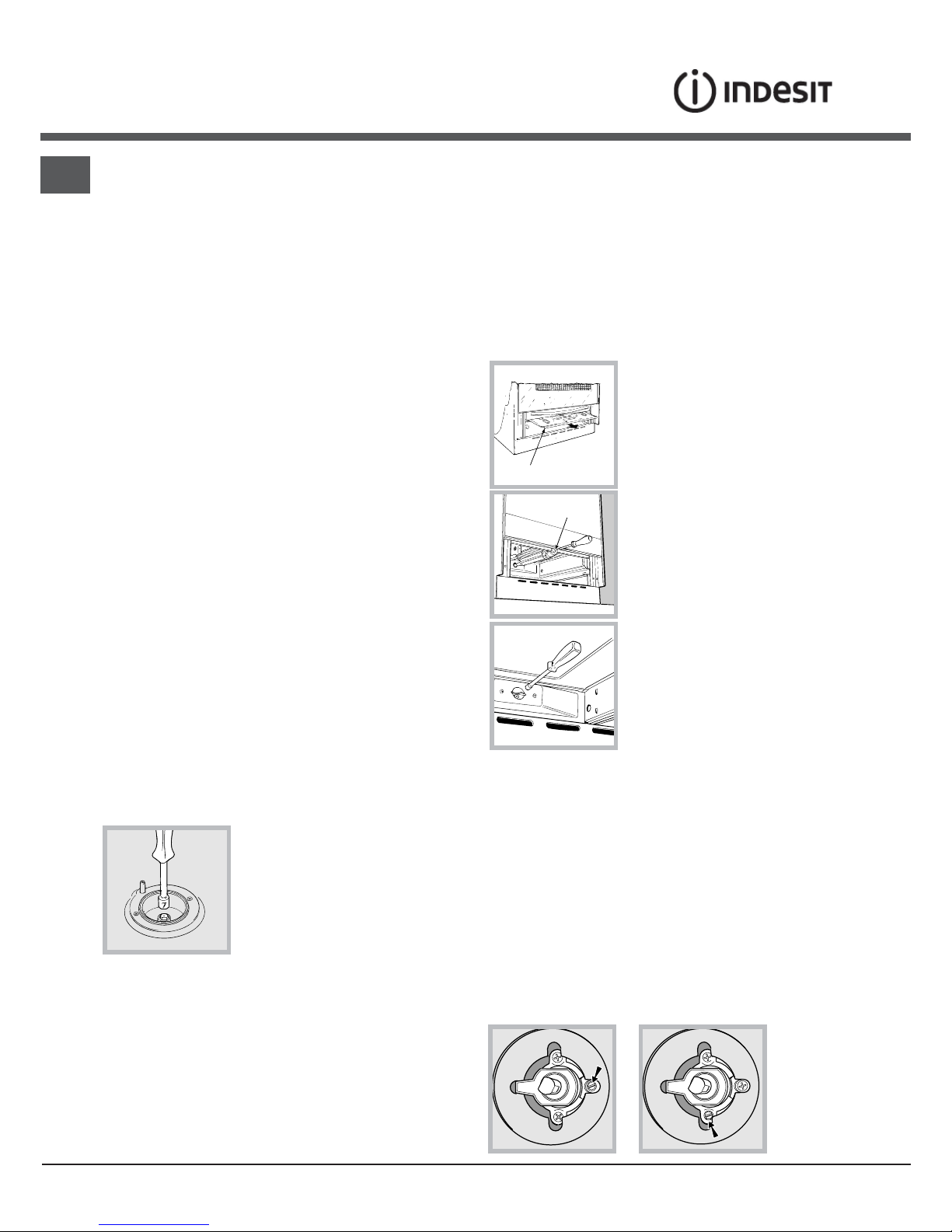

Adjusting the hob burners’ minimum setting:
1. Turn the tap to the minimum position.
2. Remove the knob and adjust the regulatory screw,
which is positioned inside or next to the tap pin, until
the flame is small but steady.
!If the appliance is connected to a liquid gas supply,
the regulatory screw must be fastened as tightly as
possible.
3. While the burner is alight, quickly change the position of
the knob from minimum to maximum and vice versa several
times, checking that the flame is not extinguished.
!The hob burners do not require primary air
adjustment.
Adapting the oven

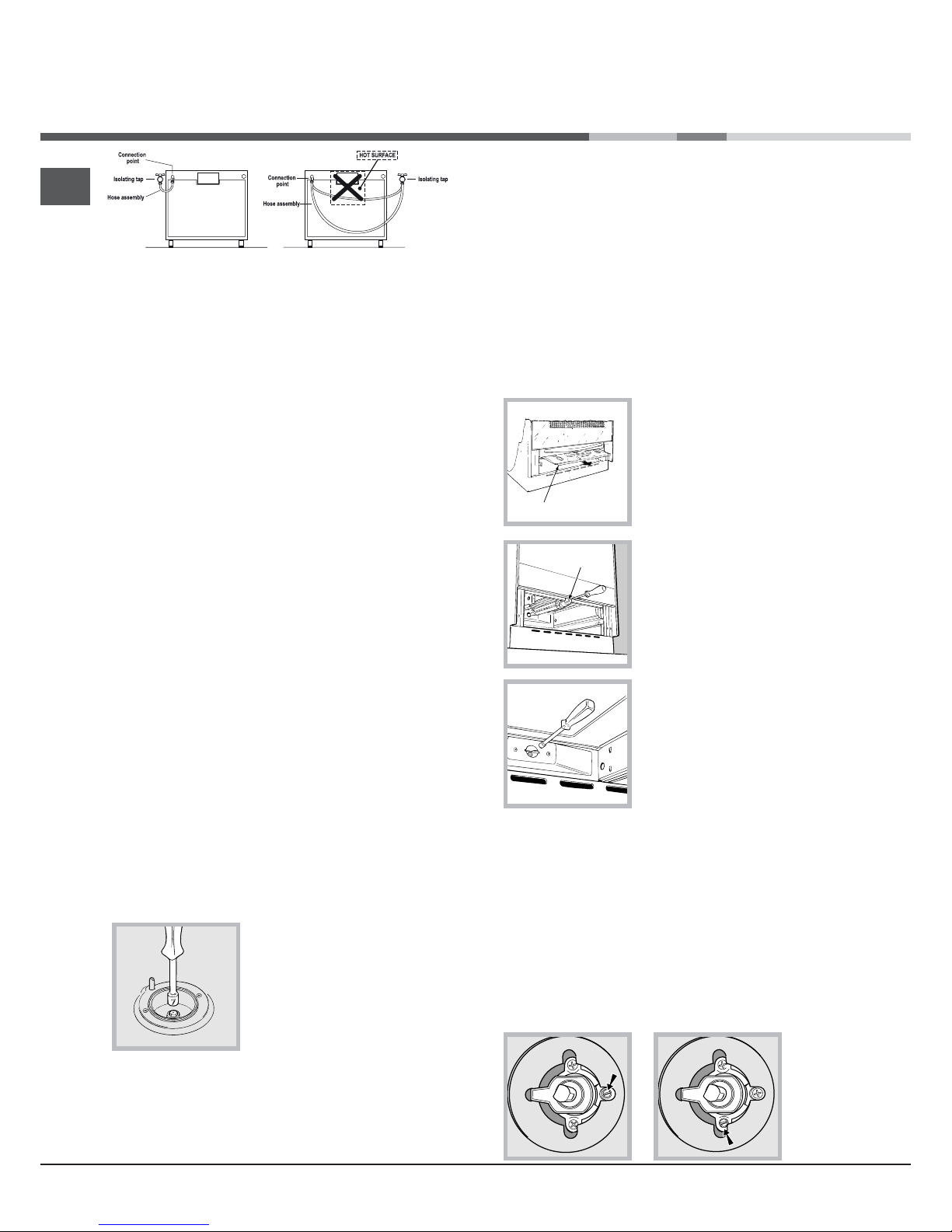

Replacing the oven burner nozzle:
1. Remove the oven compartment.
2. Slide out the protection panel
A
(see diagram).
3. Remove the oven burner
after unscrewing the screws V
(see gure).
The whole operation will be
made easier if the oven door is
removed.
4. Unscrew the nozzle using a
special nozzle socket spanner
(see gure) or with a 7 mm
socket spanner, and replace it
with a new nozzle that is suited
to the new type of gas (see
Burner and nozzle specications
table).
Adjusting the gas oven burner’s minimum setting:
1. Light the burner (see Start-up and Use).
2. Turn the knob to the minimum position (MIN)
after it has been in the maximum position (MAX) for
approximately 10 minutes.
3. Remove the knob.
4. Tighten or loosen the adjustment screws on the
outside of the thermostat pin (see gure) until the flame
is small but steady.
!If the appliance is connected to liquid gas, the
adjustment screw must be fastened as tightly as
possible.

7
GB
5. Turn the knob from the MAX position to the MIN
position quickly or open and shut the oven door,
making sure that the burner is not extinguished.
Table of burner and nozzle specifications
S S
R
A
We recommend cleaning the oven before using it for the
first time, following the instructions provided in the „Care
and maintenance” section.
TECHNICAL DATA
Oven dimensions
(HxWxD) 34x39x44 cm
Volume 58 l
Useful
measurements
relating to the oven
compartment
width 42 cm
depth 44 cm
height 17 cm
Power supply voltage
and frequency see data plate
Burners
may be adapted for use with any
type of gas shown on the data
plate, which is located inside the
flap or, after the oven
compartment has been opened,
on the left-hand wall inside the
oven.
EC Directives: 2006/95/EC dated
12/12/06 (Low Voltage) and
subsequent amendments -
2004/108/EC dated 15/12/04
(Electromagnetic Compatibility)
and subsequent amendments -
2009/142/EC dated 30/11/09
(Gas) and subsequent
amendments - 93/68/EEC dated
22/07/93 and subsequent
amendments - 2002/96/EC.
1275/2008 (Stand-by/ Off mode)
Table 1 Liquid Gas Natural Gas
Burner Diameter
(mm) Thermal Power kW (p.c.s.*) By-Pass
1/100 Nozzle 1/100 Flow*
g/h Nozzle 1/100 Flow*
l/h Nozzle 1/100 Flow* l/h
Nominal Reduced (mm) (mm) *** ** (mm) (mm)
Fast
(Large)(R) 100 3.00 0.7 41 87 218 214 128 286 143 286
Semi Fast
(Medium)(S) 75 1.90 0.4 30 70 138 136 104 181 118 181
Auxiliary
(Small)(A) 51 1.00 0.4 30 52 73 71 76 95 80 95
Oven - 2.80 1.0 46 80 204 200 119 267 132 257
Supply
Pressures
Nominal (mbar)
Minimum (mbar)
Maximum (mbar)
28-30
20
35
37
25
45
20
17
25
13
6,5
18
* Only available in certain models
Grill
By turning the OVEN control knob in an anticlockwise
direction until it reaches the position, the infrared
ray grill is activated. The grill enables the surface of
food to be browned evenly and is particularly suitable
for roast dishes, schnitzel and sausages. Place the
rack in position 4 or 5 and the dripping pan in position
1 to collect fat and prevent the formation of smoke.
!The GRILL indicator light shows when the grill is
operating.
!Always use the grill with the oven door shut; this
achieves better cooking results and saves energy
(approximately 10%).
I5 GG1G/ UA
ENERGY LABEL
and ECODESIGN
Regulation (EU) No 65/2014 supplemen-
ting Directive 2010/30/EU.
Regulation (EU) No 66/2014 implementing
Directive 2009/125/EC.
Standard EN 15181.
Standard EN 30-2-1

8

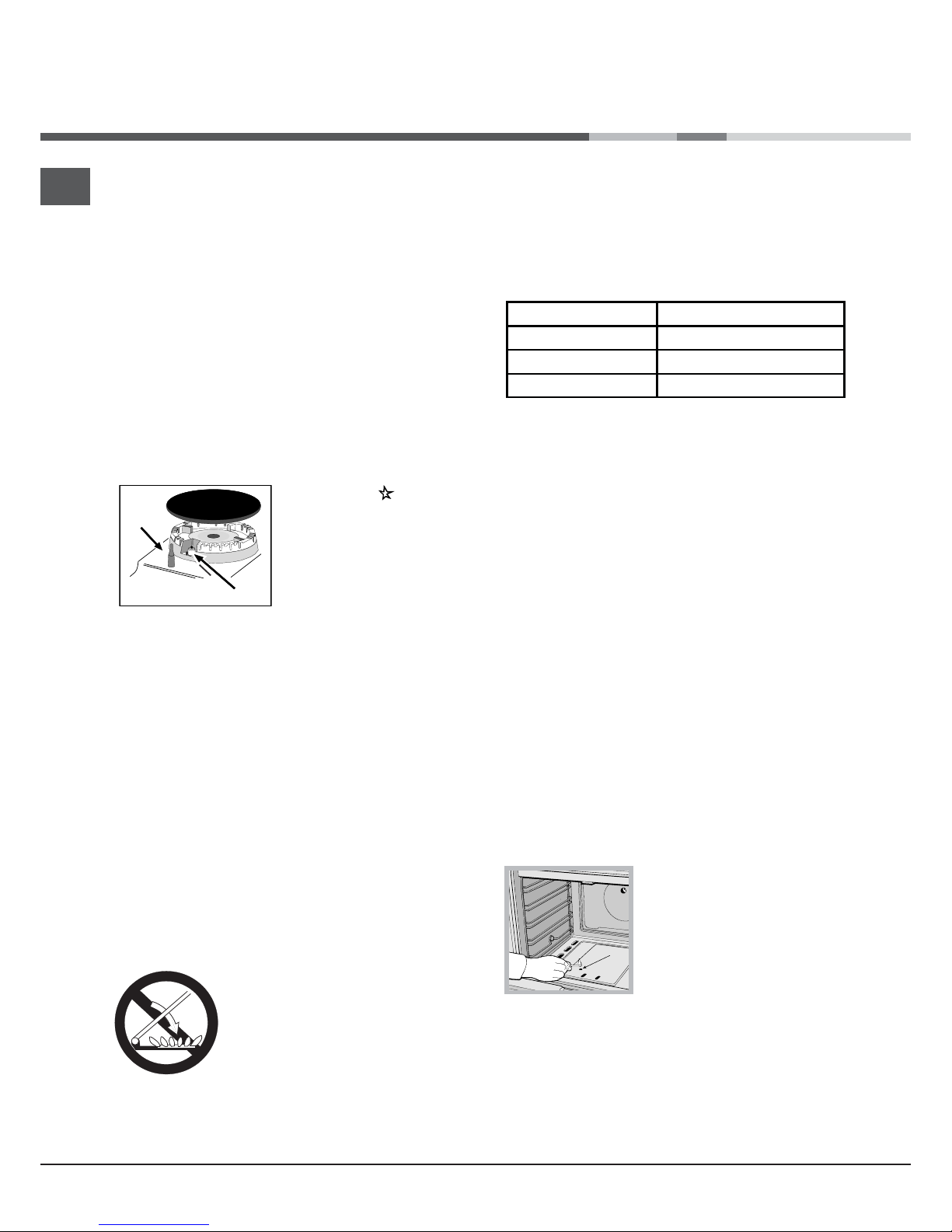

GB Using the hob
Lighting the burners
For each BURNER knob there is a complete ring showing
the strength of the flame for the relevant burner.
To light one of the burners on the hob:
1. Bring a flame or gas lighter close to the burner.
2. Press the BURNER knob and turn it in an
anticlockwise direction so that it is pointing to the
maximum flame setting .
3. Adjust the intensity of the flame to the desired level
by turning the BURNER knob in an anticlockwise
direction. This may be the minimum setting , the
maximum setting or any position in between the two.
If the appliance is fitted with an electronic lighting
device* (see gure), press the ignition button, marked
with the symbol , then
hold the BURNER knob down
and turn it in an anticlockwise
direction, towards the
maximum flame setting, until
the burner is lit.
Several models are equipped
with an ignition device
which is built into the knob; in this case the electronic
ignition device* is present (C) but the ignition button
is not. Simply press the BURNER knob and turn it
in an anticlockwise direction so that it is pointing
to the maximum flame setting, until the burner is lit.
The burner may be extinguished when the knob is
released. If this occurs, repeat the operation, holding
the knob down for a longer period of time.
!If the flame is accidentally extinguished, switch off the
burner and wait for at least 1 minute before attempting
to relight it.
If the appliance is equipped with a flame failure safety
device*(X), press and hold the BURNER knob for
approximately 2-3 seconds to keep the flame alight
and to activate the device.
To switch the burner off, turn the knob until it reaches
the stop position •.
Start-up and use
Practical advice on using the burners
For the burners to work in the most efficient way
possible and to save on the amount of gas consumed,
it is recommended that only pans that have a lid and
a flat base are used. They should also be suited to the
size of the burner.
To identify the type of burner, please refer to the
diagrams contained in the “Burner and nozzle
specifications”.
Using the oven
!The first time you use your appliance, heat the empty
oven with its door closed at its maximum temperature
for at least half an hour. Ensure that the room is well
ventilated before switching the oven off and opening
the oven door. The appliance may emit a slightly
unpleasant odour caused by protective substances
used during the manufacturing process burning away.
!Before operating the product, remove all plastic film
from the sides of the appliance.
!Never put objects directly on the bottom of the oven;
this will avoid the enamel coating being damaged.
Only use position 1 in the oven when cooking with the
rotisserie spit.
Lighting the oven
To light the oven burner, bring a flame or gas lighter
close to opening F (see gure)
and press the OVEN control
knob while turning it in an
anticlockwise direction until it
reaches the MAX position.
If, after 15 seconds, the burner
is still not alight, release the
knob, open the oven door and wait for at least 1 minute
before trying to light it again.
!The oven is fitted with a safety device and it is
therefore necessary to hold the OVEN control knob
down for approximately 6 seconds.
F
X
C
WARNING! The glass lid can break
in if it is heated up. Turn off all the
burners and the electric plates before
closing the lid. *Applies to the models
with glass cover only.
Burner řCookware diameter (cm)
Fast (R) 24 - 26
Semi Fast (S) 16 - 20
Auxiliary (A) 10 - 14

9
GB
!If the flame is accidentally extinguished, switch off the
burner and wait for at least 1 minute before attempting
to relight the oven.
Adjusting the temperature
To set the desired cooking temperature, turn the
OVEN control knob in an anticlockwise direction.
Temperatures are displayed on the control panel and
may vary between MIN (140°C) and MAX (250°C).
Once the set temperature has been reached, the oven
will keep it constant by using its thermostat.
Turnspit*
To operate the rotisserie (see diagram) proceed as
follows:
1. Place the dripping
pan in position 1.
2. Place the rotisserie
support in position 4 and
insert the spit in the hole
provided on the back
panel of the oven.
3. Acitvate the function
by pressing the
TURNSPIT button.
Oven light
The light may be switched on at any moment by
pressing the OVEN LIGHT button.
Timer*
To activate the Timer proceed as follows:
1. Turn the TIMER knob in a clockwise direction for
almost one complete revolution to set the buzzer.
2. Turn the TIMER knob in an anticlockwise direction 
to set the desired length of time.
A
S

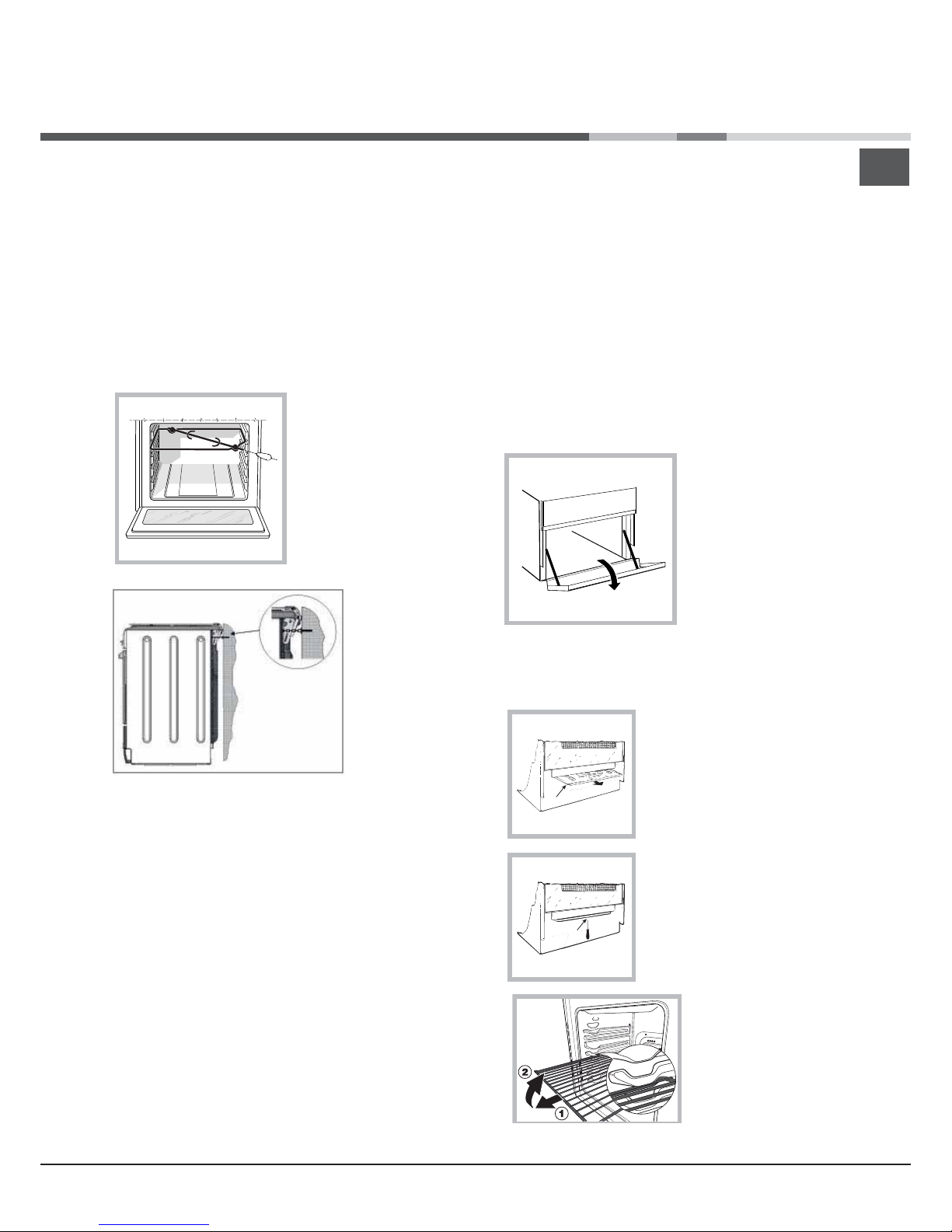

In gas cooker models, there is
a sliding protection layer A that
shields the lower compartment
from the heat generated by the
burner (see gure).
To remove the sliding
protection remove the screw S
see gure). To replace it.
lock it in place with the screw S.
!Before using the oven make
sure that the sliding protection
is fixed correctly.
Lower compartment*
There is a compartment
underneath the oven
that may be used to
store oven accessories
or deep dishes. To
open the door pull it
downwards (see gure).
!The internal surfaces
of the compartment (where present) may become
hot.
!Do not place flammable materials in the lower oven
compartment.
(
Safety Chain ! In order
to prevent
accidental
tipping of the
appliance, for
example by
a child clim-
bing onto the
oven door, the
supplied safety
chain MUST be
installed!
The cooker is fitted with a safety chain to be fixed by
means of a screw (not supplied with the cooker) to
the wall behind the appliance, at the same height as
the chain is attached to the appliance. WARNING! The oven is
provided with a stop sys-
tem to extract the racks
and prevent them from
coming out of the oven.(1)
As shown in the drawing,
to extract them comple-
tely, simply lift the racks,
holding them on the front
part, and pull (2).
Choose the screw and the screw anchor according
to the type of material of the wall behind the applian-
ce. If the head of the screw has a diameter smaller
than 9mm, a washer should be used. Concrete wall
requires the screw of at least 8mm of diameter, and
60mm of length.
Ensure that the chain is fixed to the rear wall of the
cooker and to the wall, as shown in figure, so that
after installation it is tensioned and parallel to the
ground level.

10
GB Oven cooking advice table
Food to be cooked Wt.
(Kg) Cooking position of shelves from bottom Temperature (°C) Pre-heating time (min) Cooking time
(min.)
Pasta
Lasagne
Cannelloni
Pasta bakes au gratin
2.5
2.5
2.5
4
4
4
200-210
200
200
10
10
10
75-85
50-60
50-60
Meat
Veal
Chicken
Duck
Rabbit
Pork
Lamb
1.5
1.5
1.8
2.0
2.1
1.8
3
3
3
3
3
3
200-210
210-220
200
200
200
200
10
10
10
10
10
10
95-100
90-100
100-110
70-80
70-80
100-105
Fish
Mackerel
Dentex
Trout baked in paper
1.1
1.5
1.0
3
3
3
180-200
180-200
180-200
10
10
10
45-50
45-55
45-50
Pizza
Napolitan 1.0 4 210-220 15 20-25
Cake
Biscuits
Tarts
Savoury pie
Raised Cakes
0.5
1.1
1.0
1.0
4
4
4
4
180
180
180
170
15
15
15
15
25-35
40-45
50-55
40-45
Grill cooking
Veal steaks
Cutlets
Hamburgers
Mackerels
Toast sandwiches
1
1,5
1
1
n.° 4
4
4
4
3
4
4
5
5
5
5
5
15-20
20
20-30
15-20
4-5
Grill cooking with
rotisserie
Veal on the spit
Chicken on the spit 1 2- -5 570-80 70-80
Grill cooking with multi-
skewerrotisserie (only a
few models)
Meat kebabs
Vegetable kebabs 1,0
0,8 - -5 540-45 25-30
NB: cooking times are approximate and may vary according to personal taste. When cooking using the grill, the dripping-pan must
always be placed on the 1st oven rack from the bottom.

11
GB
Precautions and tips
!This appliance has been designed and manufactured in
compliance with international safety standards.
The following warnings are provided for safety reasons and
must be read carefully.
General safety
• These instructions are only valid for the countries
whose symbols appear in the manual and on the serial
number plate.•The appliance was designed for domestic
use inside the home and is not intended for commercial or
industrial use.
• The appliance must not be installed outdoors, even in
covered areas. It is extremely dangerous to leave the
appliance exposed to rain and storms.
• Do not touch the appliance with bare feet or with wet or
damp hands and feet.
• The appliance must be used by adults only for
the preparation of food, in accordance with the
instructions outlined in this booklet. Any other
use of the appliance (e.g. for heating the room)
constitutes improper use and is dangerous.
The manufacturer may not be held liable for any
damage resulting from improper, incorrect and
unreasonable use of the appliance.
• The instruction booklet accompanies a class 1 (insulated)
or class 2 - subclass 1 (recessed between 2 cupboards)
appliance.
• Keep children away from the oven.
• Make sure that the power supply cables of other electrical
appliances do not come into contact with the hot parts of
the oven.
• The openings used for the ventilation and dispersion of
heat must never be covered.
• Do not close the glass hob cover (selected models only)
when the burners are alight or when they are still hot.
• Always use oven gloves when placing cookware in the
oven or when removing it.
• Do not use flammable liquids (alcohol, petrol, etc...) near
the appliance while it is in use.
• Do not place flammable material in the lower storage
compartment or in the oven itself. If the appliance is
switched on accidentally, it could catch fire.
• Always make sure the knobs are in the • position and that
the gas tap is closed when the appliance is not in use.
• When unplugging the appliance, always pull the plug from
the mains socket; do not pull on the cable.
• Never perform any cleaning or maintenance work without
having disconnected the appliance from the electricity
mains.
• If the appliance breaks down, under no circumstances
should you attempt to repair the appliance yourself.
Repairs carried out by inexperienced persons may cause
injury or further malfunctioning of the appliance. Contact
Assistance.
• Do not rest heavy objects on the open oven door.
• The appliance should not be operated by people
(including children) with reduced physical, sensory
or mental capacities, by inexperienced individuals
or by anyone who is not familiar with the product.
These individuals should, at the very least, be
supervised by someone who assumes responsibility
for their safety or receive preliminary instructions
relating to the operation of the appliance.
• Do not let children play with the appliance.
Disposal
• When disposing of packaging material: observe local
legislation so that the packaging may be reused.
• The European Directive 2002/96/EC relating to Waste
Electrical and Electronic Equipment (WEEE) states that
household appliances should not be disposed of using
the normal solid urban waste cycle. Exhausted appliances
should be collected separately in order to optimise
the cost of re-using and recycling the materials inside
the machine, while preventing potential damage to the
atmosphere and to public health. The crossed-out dustbin
is marked on all products to remind the owner of their
obligations regarding separated waste collection.
Exhausted appliances may be collected by the public
waste collection service, taken to suitable collection areas
in the area or, if permitted by current national legislation,
they may be returned to the dealers as part of an
exchange deal for a new equivalent product.
All major manufacturers of household appliances
participate in the creation and organisation of systems for
the collection and disposal of old and disused appliances.

12
GB
Care and maintenance
Switching the appliance off
Disconnect your appliance from the electricity supply
before carrying out any work on it.
Cleaning the appliance
!Do not use abrasive or corrosive detergents such as
stain removers, anti-rust products, powder detergents
or sponges with abrasive surfaces: these may scratch
the surface beyond repair.
!Never use steam cleaners or pressure cleaners on
the appliance.
• It is usually sufficient simply to wash the hob using a
damp sponge and dry it with absorbent kitchen roll.
• The stainless steel or enamel-coated external parts
and the rubber seals may be cleaned using a
sponge that has been soaked in lukewarm water
and neutral soap. Use specialised products for the
removal of stubborn stains. After cleaning, rinse well
and dry thoroughly. Do not use abrasive powders or
corrosive substances.
• The hob grids, burner caps, flame spreader rings
and the hob burners can be removed
to make cleaning easier; wash them in hot water and
non-abrasive detergent, making sure all burnt-on
residue is removed before drying them thoroughly.
• For hobs with electronic ignition, the terminal part of
the electronic lighting devices should be cleaned
frequently and the gas outlet holes should be
checked for blockages.
• The inside of the oven should ideally be cleaned
after each use, while it is still lukewarm. Use hot
water and detergent, then rinse well and dry with a
soft cloth. Do not use abrasive products.
• Clean the glass part of the oven door using a
sponge and a non-abrasive cleaning product, then
dry thoroughly with a soft cloth. Do not use rough
abrasive material or sharp metal scrapers as these
could scratch the surface and cause the glass to
crack.
• The accessories can be washed like everyday
crockery, and are even dishwasher safe.
• Stainless steel can be marked by hard water that
has been left on the surface for a long time, or by
aggressive detergents containing phosphorus.
After cleaning, rinse well and dry thoroughly. Any
remaining drops of water should also be dried.
The cover
If the cooker is fitted with
a glass cover, this cover
should be cleaned using
lukewarm water. Do not
use abrasive products.
It is possible to remove
the cover in order to make
cleaning the area behind
the hob easier. Open
the cover fully and pull it
upwards (see gure).
!Do not close the cover when the burners are alight or
when they are still hot.
Inspecting the oven seals
Check the door seals around the oven periodically. If
the seals are damaged, please contact your nearest
Authorised After-sales Service Centre. We recommend
that the oven is not used until the seals have been
replaced.
Gas tap maintenance
Over time, the taps may become jammed or difficult to
turn. If this occurs, the tap must be replaced.
!This procedure must be performed by a qualified
technician who has been authorised by the
manufacturer.
Replacing the oven
light bulb
1. After disconnecting the
oven from the electricity mains,
remove the glass lid covering
the lamp socket (see gure).
2. Remove the light bulb and
replace it with a similar one: voltage 230 V, wattage 25
W, cap E 14.
3. Replace the lid and reconnect the oven to the
electricity supply.
Assistance
Please have the following information handy:
• The appliance model (Mod.).
• The serial number (S/N).
This information can be found on the data plate located
on the appliance and/or on the packaging.

13
GB

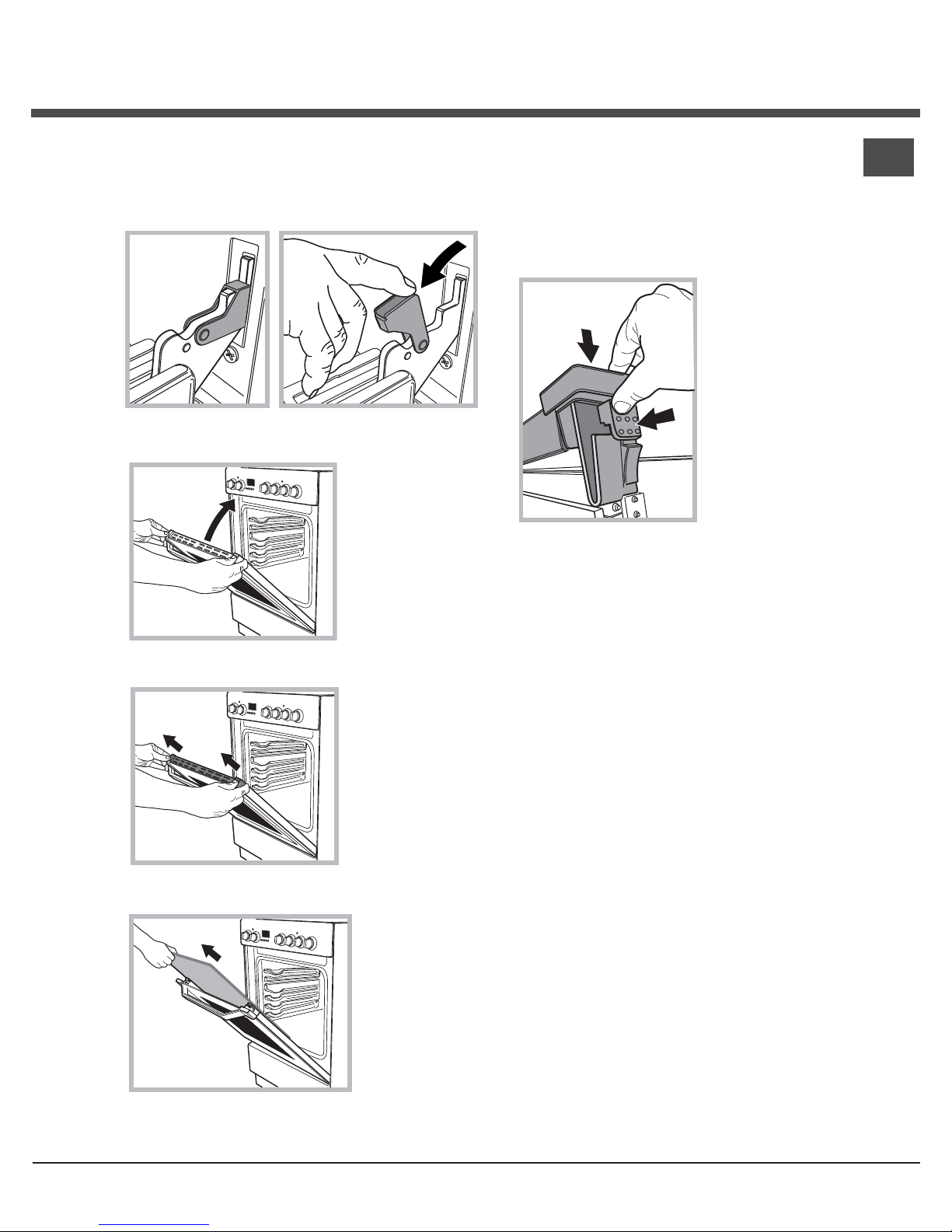

Removing and fitting the oven door:
1.Open the door
2.Make the hinge clamps of the oven door rotate
backwards completely (see photo)
3.Close the door until the clamps stop (the door will
remain open for 40° approx.) (see photo)
40°
4.Press the two buttons on the upper profile and
extract the profile (see photo)
5.Remove the glass sheet and do the cleaning as
indicated in chapter: "Care and maintenance".
6.Replace the glass.
WARNING! Oven must not be operated with inner
door glass removed!
WARNING! When reassembling the inner door
glass insert the glass panel correctly so that the
text written on the panel is not reversed and
can be easily legible.
7.Replace the profile, a click will indicate that the
part is positioned correctly.
8.Open the door completely.
9.Close the supports (see photo).
10.Now the door can be completely closed and the
oven can be started for normal use.
Respecting and conserving the
environment
• Whenever possible, avoid pre-heating the oven
and always try to fill it. Open the oven door as little
as possible because heat is lost every time it is
opened. To save a substantial amount of energy,
simply switch off the oven 5 to 10 minutes before the
end of your planned cooking time and use the heat
the oven continues to generate.
• Keep gaskets clean and tidy to prevent any door
energy losses
• If you have a timed tariff electricity contract, the “delay
cooking” option will make it easier to save money by
moving operation to cheaper time periods.
• The base of your pot or pan should cover the hot plate.
If it is smaller, precious energy will be wasted and
pots that boil over leave encrusted remains that can
be difficult to remove.
• Cook your food in closed pots or pans with well-fitting
lids and use as little water as possible. Cooking with
the lid off will greatly increase energy consumption
• Use purely flat pots and pans
• If you are cooking something that takes a long time,
it's worth using a pressure cooker, which is twice as
fast and saves a third of the energy.

14
UA
!Важливо зберегти цю брошуру, щоб можна було
до неі звернутися при необхідності убудь-якому
випадку. Уразі продажу, передачi iншiиособi
або переізду, переконаитеся втому, що вона
залишається разом звиробом.
!Уважно прочитаите інструкціі: інформація про
обладнання, використання ибезпеку грає дуже
важливу роль.
!Установка вироба має виконуватися згідно даноі
інструкціі кваліфікованим персоналом.
!Будь-яке втручання врегулювання або технічне
обслуговування має виконуватися на плиті,
відключеніи від електроживлення.
Вентиляція приміщень
Обладнання може бути встановлене тільки у
постіино вентильованих приміщеннях, згідно діючим
нормам вкраінi, де вироб буде викорисовано. У
приміщенні, вякому встановлено обладнання, має
відбуватися зміна повітря, уступені, необхідному
для нормального горіння газу (швидкість зміни
повітря не має бути меншою 2м3/год на кожнии кВт
встановленоі потужності).
Вхід приточноі вентиляціі, захищении ґраткою, повинен
мати корисну площу не менше 100 см2 корисного
перетину імає бути розміщении так, щоб він не міг
забитися, навіть частково ( див. малюнок A).
Такии вхід повинен бути збільшении на 100%, тобто
мінімум 200 см2– якщо робоча поверхня плити не
має пристрою безпеки уразі зникнення полум’я, і
коли можливии непрямии потік повітря із прилеглих
приміщень (див.малюнок B) – якщо це не спільні
частини будівлі, пожежонебезпечне приміщення
або спальні кімнати, обладнані вентиляціиним
трубопроводом назовні, як описано вище.
!Після тривалого використання плити, доцільно
відкрити вікно або збільшити швидкість
вентиляторів.
Відведення продуктів згорання
Відведення продуктів згорання має бути
забезпечене через витяжку, підключену до каналу з
природною тягою зналежною ефективністю, або за
допомогою електровентилятора, якии би включався
автоматично кожного разу при включенні плити (див.
малюнки).
!Зріджені нафтові гази, важчі за повітря, бираються
внизу, тому приміщення, де знаходяться балони з
газом, повинні бути обладнані витяжними отворами,
що виходять назовні для евакуаціі знизу при
можливому витоку газу.
Балони із зрідженим нафтовим газом, порожні або
частково повні, не повинні бути встановлені або
берігатися вприміщеннях нижче за рівень грунту
(льохи іт.п.). Уприміщенні можна тримати тільки
використовувании балон, далеко від джерел тепла
(печі, каміни, обігрівачі), які нагріваються вище від
50°C.
Розміщення івирівнювання
!Можна встановлювати плиту збоку від меблів, які
не вищі за робочу поверхню.
!Переконаитеся втому, що поверхня стіни, яка
контактує із задньою частиною плити, виготовлена
знегорючого та теплостіикого матеріалу івитримує
нагрівання (90°C).
Для правильного встановлення
• розміщуите плиту вкухні, обідніи залі або в
однокімнатніи квартирі-студіі (не уванні);
• якщо поверхня плити єтрохи вищою, ніж
поверхня меблів, меблі повинні знаходитися не
ближче ніж 200 мм від плити;
• якщо плита буде встановлена під секцією навісних
меблів, esso відстань до іі поверхні не повинна
бути меншою за 420 мм.
Така відстань повинна складати 700 мм, якщо
секція навісних меблів зроблена згорючого
матеріалу (див. малюнок);
A
Відведення через канал або
розгалужении димар
(зарезервовании для
кухонного устаткування)
Встановлення
Прилеглі
приміщення
Вентильовані
приміщення
Вентиляціинии отвір для
відпрацьованого повітря
Збільшення щілини між
дверима іпідлогою
Відведення
безпосередньо
назовні
AB

15
UA
• не розміщуите
занавісок позаду плити
або ближче ніж 200 мм
від іі сторін;
• витяжки повинні
встановлюватися згідно
вказівкам відповідноі
інструкціі.
Вирівнювання
Якщо необхідно вирівняти
плиту, вкрутіть регулюючі
ніжки, що входять до
комплекту постачання,
успеціальні місця, що
знаходяться укутках основи
(див. малюнок).
Ніжки* вмонтовуються угнізда
під основою плити.
Підключення електроенергіі
Встановіть на кабелі вилку, розраховану на
навантаження, вказане на табличці зтехнічними
характеристиками, розміщеніи на плиті (див.
таблицю Технічних Даних).
Уразі прямого підключення до мережі необхідно
помістити між плитою імережею всеполярнии
вимикач змінімальною відстанню між контактами 3
мм, розраховании на вказане навантаження ітакии,
що відповідає нормі NFC 15-100 (дріт заземлення не
повинен перериватися вимикачем). Кабель живлення
повинен бути розташовании так, щоб жодна зиого
частин не піддавалася нагріванню вище, ніж на 50°C
від температури довкілля.
До виконання підключення переконаитеся, що:
• розетка має заземлення, відповідно до встановлених
норм;
• розетка витримує максимальне навантаження
потужності обладнання, вказане на табличці з
характеристиками;
• напруга живлення знаходиться вмежах значень,
вказаних на табличці;
• розетка сумісна звилкою плити. Віншому випадку
замініть розетку або вилку; не використовуите
подовжувачі итріиники.
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600
Min. mm.
420
Min. mm.
* Єлише вдеяких моделях.
!Увстановленіи плиті, має бути забезпечении
легкии доступ до електричного кабелю ірозетки.
!Кабель не повинен мати перегинів або бути
стиснутим.
!Кабель має періодично перевірятися імінятися
тільки фахівцями.
!Підприємство не несе будь-якоі
відповідальності, якщо ці норми не
дотримуватимуться.
Підключення газу
Підключення до газовоі мережі або балона може
виконуватися за допомогою гнучкого гумового шланга
або шланга всталевому обплетенні, згідно діючим
національним нормам іпісля того, як встановлено,
що плита була налаштована на тип газу, на якому
вона працюватиме (див. Калібрувальна бирка на
кришці: віншому випадку див. нижче). Уразі роботи
плити від балона із зрідженим газом, використовуите
редуктори відповідно до діючих норм устранi,
де буде використовано вироб. Щоб полегшити
підключення, живлення газу може подаватися
збоку *: переставте вобратному напрямi утримувач
гумки для підключення замикаючоі пробки ізамініть
ущільнювач, що входить укомплект постачання.
!Для безперебіиноі роботи, для адекватного
використання енергіі ідля більшого терміну служби
плити, забезпечте тиск подачі газу вмежах значень,
вказаних втаблиці Характеристик пальників і
форсунок (див. нижче).
Підключення газу за допомогою гнучкого
гумового шланга
Перевірте, щоб шланг відповідав діючим державним
нормам. Внутрішніи діаметр шланга повинен бути: 8
мм для зрідженого газу; 13 мм для метану.
Виконавши з’єднання, переконаитеся втому, що
шланг:
• не торкається частин, які нагріваються вище
температури в50оC;
• не має будь-якого натягнення або скручування, не
має згинів або стискань;
• не торкається гострих предметів, краів, рухомих
частин іне здавлении;
• може бути легко оглянутии по всіи довжині для
контролю иого стану;
• має довжину меншу ніж 1500 мм;
• добре закріплении на обох кінцях за допомогою
хомутів, відповідно до діючих державних норм.
ГАРЯЧА ПОВЕРХНЯ
Точка
кріплення
Точка
кріплення
Відсічний
кран
Відсічний
кран
Блок гнучки
труб Блок гнучки
труб

16
UA
A
V
дотримані, або якщо плита встановлена згідно
умовам класу 2 - підклас 1 (плита, встановлена між
двома шафами), необхідно використовувати гнучкии
шланг всталевому обплетенні (див. нижче).
Підключення газу за допомогою гнучкого шланга
вобплетенні знеіржавіючоі сталі до безперервноі
стіни за допомогою патронів із різьбою
Перевірте, щоб шланг іобплетення відповідали
діючим державним нормам.
Щоб підключити шланг, видаліть утримувач гумки, що
міститься вплиті (місце підключення газу до плити має
вигляд цилiндричноі трубки зрізьбою папа 1/2 дюима)
!Виконаите з’єднання так, щоб довжина
трубопроводу не перевищувала 2 метрів, при
цьому не допускаите контакту шланга зрухомими
частинами та иого стиснення.
Контроль герметичності
Після повного встановлення перевірте герметичність
всіх з’єднань, використовуючи тільки мильнии
розчин іужодному випадку сірник.
Адаптація до різних типів газу
Єможливість налаштування плити під тип газу,
відміннии від типу, на якии вона була налаштована
підприємством-виробником (вказании на
калібрувальніи бирці на кришці).
Налаштування робочоі поверхні
Заміна форсунок пальників поверхні:
1. Зніміть ґратки ипальники зіх посадочних місць;
2. Відгвинтіть форсунки, користуючись трубним
ключем 7 мм (див. малюнок), ізамініть іх
форсунками, що відповідають
новому типу газу (див.
таблицю Характеристики
пальників іфорсунок);
3. Встановіть на місце всі
компоненти, виконавши
вказані вище операціі у
зворотніи послідовності.
Налаштування мінімального рівня пальників
поверхні:
1. встановіть кран умінімальне положення;
2. зніміть рукоятку ікористуючись регулювальним
гвинтом, що знаходиться на внутрішніи частині
або збоку на стрижні крана, добиитеся маленького
стабільного полум’я.
!Уразі зріджених газів, регулювальнии гвинт
повинен бути вкручении до упору;
3. перевірте, щоб при швидкому обертанні крана з
максимального вмінімальне положення, пальник не
гаснув.
!Пальники робочоі поверхні не потребують
регулювання первинного повітря.
Налаштування духовки
Заміна форсунки пальника духовки:
1. витягніть коробку духовки;
2. витягніть висувнии захист A (див. малюнок);
3. видаліть пальник духовки
після того, як відкрутите гвинти
V (див. малюнок);
процедуру виконати легше,
якщо зняти дверцята духовки.
4. відгвинтіть форсунку пальника
спеціальним трубним ключем
для форсунок (див. малюнок)
або трубним ключем 7 мм
ізамініть іі форсункою, що
відповідає новому типу газу
(див. таблицю Характеристики
пальників іфорсунок).
Налаштування мінімального рівня подачі
газу впальник духовки:
1. запаліть пальник (див. Включення іВикористання);
2. встановіть рукоятку уположення мінімуму (МІН)
після того, як вона залишалася приблизно протягом
10 хвилин умаксимальному положенні (MAКС);
3. зніміть рукоятку;
4. користуючись регулювальним гвинтом на
зовнішніи стороні стрижня термостата (див.
малюнки), добиитеся маленького стіикого полум’я.
!Уразі зріджених газів, регулювальнии гвинт
повинен бути вкручении до упору;
5. Перевірте, щоб, при швидкому обертанні
рукоятки зположення MAКС уположення МІН або
!Якщо одна або більше зцих умов не будуть

17
UA
при швидкому відкритті ізакриті дверцят духовки
пальник не гаснув.
S S
R
A
Таблиця характеристик пальників іфорсунок
ТЕХНІЧНІ ДАНІ
Розміри Духовки
ВxШxГ34x39x44 см
Об'єм 58 літрiв
Корисні
розміри
коробки
духовки
ширина см 42
глибина см 44
висота см 17
Напруга та
частота
живлення
Див. на табличці зданими
Пальники
Налаштовуються на всі типи
газу, вказані на табличці з
даними, розташованій в
середині виступу, або, коли
відкривається духовка, на
внутрішній лівій стінці.
Директиви ЄС:2006/95/EC від
12/`2/06 (Низька Напруга) та
подальші зміни - 2004/108/EC
від 15/12/04 (Електромагнітна
сумісність) та подальші зміни -
2009/142/EC від 30/11/09
(Gas) та подальші зміни -
93/68/EEC від 22/07/93 та
подальші зміни - 2002/96/EC.
1275/2008 (Stand-by/ Off mode)
Таблиця 1 Зріджений газ Природний газ
Діаметр
(мм) Теплова ефективність кВт (p.c.s.*) Канал 1/100 Форсунка 1/100 Пропускна здатність*
г/год
Форсунка
1/100 Пропускна здатність*
л/год
Форсунк
а
1/100
Пропускна
здатність*
л/год
Пальник
Номінальна Зменшена (мм) (мм) *** ** (мм) (мм)
Швидкий
(великий) (R) 100 3.00 0.7 41 87 218 214 128 286 143 286
Напівшвидкий
(Середній) (S) 75 1.90 0.4 30 70 138 136 104 181 118 181
Допоміжний
(Маленький) (A) 51 1.00 0.4 30 52 73 71 76 95 80 95
Духовка - 2.80 1.0 46 80 204 200 119 267 132 257
Тиск, що
подається
Номінальний (мбар)
Мінімальний (мбар)
Максимальний (мбар)
28-30
20
35
37
25
45
20
17
25
13
6,5
18
* для 15°C 1013 мбар-сухий газ *** Бутан P.C.S. = 49,47 МДж/кг
** Пропан P.C.S. = 50,37 МДж/кг Природний газ P.C.S. = 37,78 МДж/м³
p.c.s.* - найвища теплота згорання
Гриль
Гриль синфракрасным излучением включается
при помощи рукоятки OVEN (ДУХОВКА),
поворачиваемой по часовой стрелке вположение
. Врежиме гриль поверхность продукта
равномерно подрумянивается. Этот режим
особенно рекомендуется для запекания продуктов,
приготовления шницелей ижареных колбасок.
Установите решетку на 4-ый или 5-ый уровень и, во
избежание образования чада, вставьте поддон для
сбора сока на 1-ый уровень.
!Включенный индикатор ГРИЛЬ показывает, что
режим гриль включен.
!Всегда закрывайте дверцу духового шкафа при
использовании режима Гриль; это обеспечит лучший
результат приготовления ипоможет сэкономить
электроэнергию (примерно 10%).
I5 GG1G/ UA

18
UA

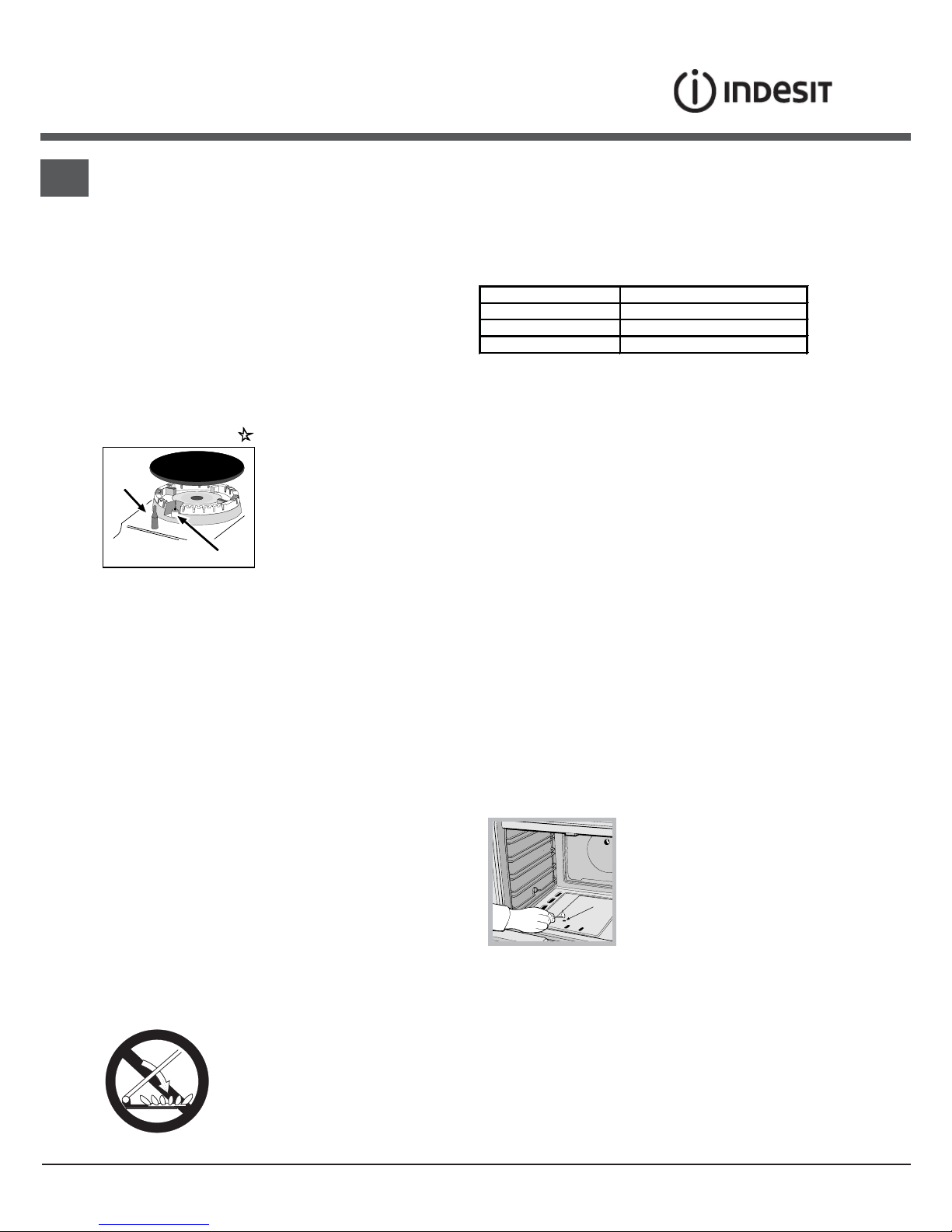

Користування робочою поверхнею
Включення пальників
Укожноі рукоятки ПАЛЬНИК, що відноситься до неі,
показании увигляді круга.
Щоб запалити пальник робочоі поверхні:
1. піднесіть до пальника сірник або електрозапальничку;
2. натисніть іодночасно обертаите проти
годинниковоі стрілки рукоятку ПАЛЬНИКА до
позначки максимального полум’я.
3. відрегулюите силу бажаного полум’я, обертаючи
проти годинниковоі стрілки рукоятку ПАЛЬНИКА: на
мінімум , на максимум або впроміжне положення.
Якщо плита обладнана електророзпалюванням*
(C), спочатку натисніть на кнопку включення,
відмічену символом , потім натисніть до упору
іодночасно обертаите
проти годинниковоі стрілки
рукоятку ПАЛЬНИКА до
позначки максимального
полум’я, аж доки не з’виться
полум’я.
Деякі моделі
обладнані системою
електророзпалюванням, вбудованою врукоятки, у
цьому випадку єпристріи електророзпалюванням*
(див. малюнок), не має кнопки. Досить натиснути
иодночасно повернути проти годинниковоі стрілки
рукоятку ПАЛЬНИКА до позначки максимального
полум’я, щоб запалити газ. Може трапитися так,
що пальник згасне умомент відпускання рукоятки.
Уцьому випадку повторіть операцію, утримуючи
рукоятку натиснутою на протязі довшого часу.
!Уразі випадкового згасання полум’я, вимкніть
пальник іпочекаите принаимні 1 хвилину, перш ніж
повторно спробувати включення.
Якщо плита обладнана пристроєм безпеки*(X) за
відсутності полум’я, утримуите натиснутою рукоятку
ПАЛЬНИКА близько 2-3 секунд, щоб підтримати
горіння іактивізувати плиту.
Щоб погасити пальник обертаите рукоятку до упору
•.
Включення івикористання
Практичні поради звикористання пальників
Для кращоі продуктивності пальників імінімального
споживання газу необхідно використовувати посуд з
плоским дном, накритии кришкою, іякии відповідає
за розміром пальнику:
Щоб визначити тип пальника, зверніться до
малюнків упараграфі “Характеристики пальників і
форсунок”.
Користування духовкою
!При першому включенні запустіть духовку у
холостому режимі не менше, ніж на одну годину
змаксимальним положенням термостата та з
закритими дверцятами. Потім вимкніть, відкриите
дверцята духовки ипровітріть приміщення. Запах,
що з’явився, єрезультатом випаровування речовин,
необхідних для захисту духовки.
!Ніколи нічого не кладіть на дно духовки, оскільки
ви ризикуєте пошкодити емаль. Використовуите
положення 1 духовки тільки уразі використання
рожна.
Включення духовки
Щоб включити пальник духовки піднесіть до отвору
F (див. малюнок)сірник або електрозапальничку,
натисніть іодночасно обертаите проти годинниковоі
стрілки рукоятку ДУХОВКА до положення МАКС.
Якщо протягом 15 секунд
пальник не загорівся,
відпустіть рукоятку, відкриите
дверцята духовки іпочекаите
не менше 1 хвилини, перш
ніж повторно спробувати
включення.
!Духовка обладнана пристроєм безпеки, для
якого необхідно утримувати натиснутою рукоятку
ДУХОВКА приблизно 6 секунд.
!Уразі випадкового згасання полум’я, вимкніть
пальник іпочекаите принаимні 1 хвилину, перш ніж
повторно спробувати включення духовки.
F
*Єлише вдеяких моделях.
X
C
ВНИМАНИЕ! При нагреве
стеклянная крышка может
лопнуть. Прежде чем
закрыть ее, выключить все
конфорки или электрические
горелки.*Только для моделей
со стеклянной крышкой
Пальник ø Дiаметр мiсткостей (см)
Швидкий (R) 24 – 26
Напівшвидкий (S) 16 – 20
Допоміжний (A) 10 – 14

19
UA
*Єлише вдеяких моделях.
Регулювання температури
Щоб одержати бажану температуру приготування іжі,
обертаите рукоятку ДУХОВКА проти годинниковоі
стрілки. Значення температури показані на панелі
управління іпочинаються зМІН (140оC) до MAКС
(250оC). Досягнувши заданоі температури, духовка
підтримуватиме іі постіиною завдяки термостату.
Рожен*
Щоб включити рожен (див. малюнок), діите таким
чином:
1. помістіть деко вположення 1;
2. помістіть опору рожна вположення 4 івставте
рожен вспеціальнии
отвір на задніи стінці
духовки;
3. включіть, натиснувши
на кнопку РОЖЕН.
Освітлення духовки
Лампочка може бути включена убудь-якии момент,
якщо натиснути на кнопку ОСВІТЛЕННЯ ДУХОВКИ.
Таимер*
Для включення Таимера (лічильник хвилин ) діите
таким чином:
1. поверніть за годинниковою стрілкою  рукоятку
ТАИМЕР маиже на повнии оберт, щоб завести
сигнальнии дзвінок;
2. поверніть проти годинниковоі стрілки рукоятку
ТАИМЕР, виставивши бажании час.
Нижніи відсік*
Під духовкою євідсік, якии може використовуватися
для зберігання речеи
або посуду. Щоб
відкрити дверцята,
поверніть іх донизу
(див. малюнок).
!Не кладіть горючі
матеріали внижніи
відсік.
!Внутрішні поверхні лотка (при його наявності)
можуть стати гарячими.
Щоб видалити висувнии захист відгвинтіть гвинт S
(див. малюнок). Для монтажу
заблокуите иого за допомогою
гвинта S.
!До використання духовки
перевірте, щоб висувнии
захист був правильно
закріплении.
A
S
Ȼɟɡɩɟɤɚ ɥɚɧɰɸɝɚ
ɡɚɩɨɛɿɝɬɢ
ɜɢɩɚɞɤɨɜɨɦɭ
ɩɟɪɟɤɢɞɚɧɧɸ
ɩɪɢɥɚɞɭ,
ɧɚɩɪɢɤɥɚɞ,
ɤɨɥɢ ɞɢɬɢɧɚ
ɡɚɥɚɡɢɬɶ
ɧɚ ɞɜɟɪɰɹɬɚ
ɞɭɯɨɜɨʀ ɲɚɮɢ,
ɇȿɈȻɏȱȾɇɈ
ɜɫɬɚɧɨɜɢɬɢ
ɡɚɯɢɫɧɢɣ ɥɚɧɰɸɠɨɤ ɡɤɨɦɩɥɟɤɬɭ ɩɨɫɬɚɱɚɧɧɹ!
ɉɥɢɬɚ ɨɫɧɚɳɭɽɬɶɫɹ ɡɚɯɢɫɧɢɦ ɥɚɧɰɸɠɤɨɦ, ɹɤɢɣ
ɤɪɿɩɢɬɶɫɹ ɡɚ ɞɨɩɨɦɨɝɨɸ ɝɜɢɧɬɚ (ɧɟ ɜɯɨɞɢɬɶ ɜ
ɤɨɦɩɥɟɤɬ ɩɨɫɬɚɱɚɧɧɹ) ɞɨ ɫɬɿɧɢ ɡɚ ɩɪɢɥɚɞɨɦ ɧɚ ɬɿɣ
ɫɚɦɿɣ ɜɢɫɨɬɿ, ɧɚ ɹɤɿɣ ɥɚɧɰɸɠɨɤ ɤɪɿɩɢɬɶɫɹ ɞɨ
ɩɥɢɬɢ. Ƚɜɢɧɬ ɿɞɸɛɟɥɶ ɞɥɹ ɤɪɿɩɥɟɧɧɹ ɥɚɧɰɸɠɤɚ
ɫɥɿɞ ɨɛɢɪɚɬɢ ɜɿɞɩɨɜɿɞɧɨ ɞɨ ɦɚɬɟɪɿɚɥɭ ɫɬɿɧɢ ɡɚ
ɩɪɢɥɚɞɨɦ.
əɤɳɨ ɞɿɚɦɟɬɪ ɝɨɥɨɜɤɢ ɝɜɢɧɬɚ ɫɬɚɧɨɜɢɬɶ ɦɟɧɲɟ 9
ɦɦ, ɧɟɨɛɯɿɞɧɨ ɜɢɤɨɪɢɫɬɨɜɭɜɚɬɢ ɲɚɣɛɭ. Ⱦɥɹ
ɤɪɿɩɥɟɧɧɹ ɜɛɟɬɨɧɧɿɣ ɫɬɿɧɿ ɩɨɬɪɿɛɟɧ ɝɜɢɧɬ
ɞɿɚɦɟɬɪɨɦ ɧɟ ɦɟɧɲɟ 8 ɦɦ ɞɨɜɠɢɧɨɸ 60 ɦɦ.
Ɂɚɤɪɿɩɿɬɶ ɥɚɧɰɸɠɨɤ ɧɚ ɡɚɞɧɿɣ ɫɬɿɧɰɿ ɩɥɢɬɢ ɣɧɚ
ɫɬɿɧɿ, ɹɤ ɩɨɤɚɡɚɧɨ ɧɚ ɦɚɥɸɧɤɭ, ɬɚɤ ɳɨɛ ɩɿɫɥɹ
ɜɫɬɚɧɨɜɥɟɧɧɹ ɜɿɧ .
ɍȼȺȽȺ! Ⱦɭɯɨɜɤɚ
ɨɫɧɚɳɟɧɚ ɫɢɫɬɟɦɨɸ
ɡɭɩɢɧɟɧɧɹ ɪɟɲɿɬɨɤ,
ɡɚɜɞɹɤɢ ɹɤɿɣ ɦɨɠɧɚ
ɜɢɣɧɹɬɢ ʀɯ ɬɚɤ, ɳɨɛ
ɜɨɧɢ ɧɟ ɜɢɩɚɞɚɥɢ ɡ
ɞɭɯɨɜɤɢ(1).
ɓɨɛɩɨɜɧɿɫɬɸɜ
ɢɣɧɹɬɢnɪɟɲɿɬɤɢ,
ɞɨɫɬɚɬɧɶɨ, ɹɤ ɩɨɤɚɡɚɧɨ ɧɚ ɦɚɥɸɧɤɭ, ɩɿɞɧɹɬɢ ʀɯ,
ɜɡɹɬɢɫɹ ɫɩɟɪɟɞɭ ɿɜɢɬɹɝɧɭɬɢ (2).

20
UA
Таблиця приготування вдуховці
Продукти для готування Вага
(кг)
Рівень,
відраховуючи
знизу
Температура
(°C)
Час попереднього
нагрівання
(хвилини)
Час
готування
(хвилини)
Паста (макаронні
вироби)
Лазан'я
Каннеллоні
Запечена паста
2.5
2.5
2.5
4
4
4
200-210
200
200
10
10
10
75-85
50-60
50-60
М’ясо
Телятина
Курка
Качка
Кріль
Свинина
Молода баранина
1.5
1.5
1.8
2.0
2.1
1.8
3
3
3
3
3
3
200-210
210-220
200
200
200
200
10
10
10
10
10
10
95-100
90-100
100-110
70-80
70-80
100-105
Риба
Скумбрія
Зубатка
Форель уфолії
1.1
1.5
1.0
3
3
3
180-200
180-200
180-200
10
10
10
45-50
45-55
45-50
Піцца
Неаполитанська 1.0 4 210-220 15 20-25
Торти
Печиво
Пирiг
Несолодкі пиріги
Дріжджове тісто
0.5
1.1
1.0
1.0
4
4
4
4
180
180
180
170
15
15
15
15
25-35
40-45
50-55
40-45
Готування на грилі
Біфштекс зтелятини
Шницелі
Гамбургери
Скумбрія
Тости
1
1,5
1
1
4 шт.
4
4
3
4
4
5
5
5
5
5
15-20
20
20-30
15-20
4-5
Готування на грилі з
рожном
Телятина на шампурі
Курка на шампурі
1
2
-
-
5
5
70-80
70-80
Готування на грилі з
рожном здекількома
шампурами
(мається лише вдеяких
моделях)
Шашлики зм’яса
Овочеві шашлики
1,0
0,8
-
-
5
5
40-45
25-30
Прим.: утаблиці наведено приблизний час готування, який може змінюватися відповідно до власного смаку.
При готування на грилі деко має завжди займати 1-йрівень, відраховуючи знизу.
