IndoorLED Quantum Max 150W User manual

Manuel d’instruction
Instruction Manual
Contenu du pack Delivery contents
1 x Panneau LED
1 x driver LED
1 x câble d’alimentation
2 x câbles de suspension
1 x LED bars
1 x driver box
1 x power cable

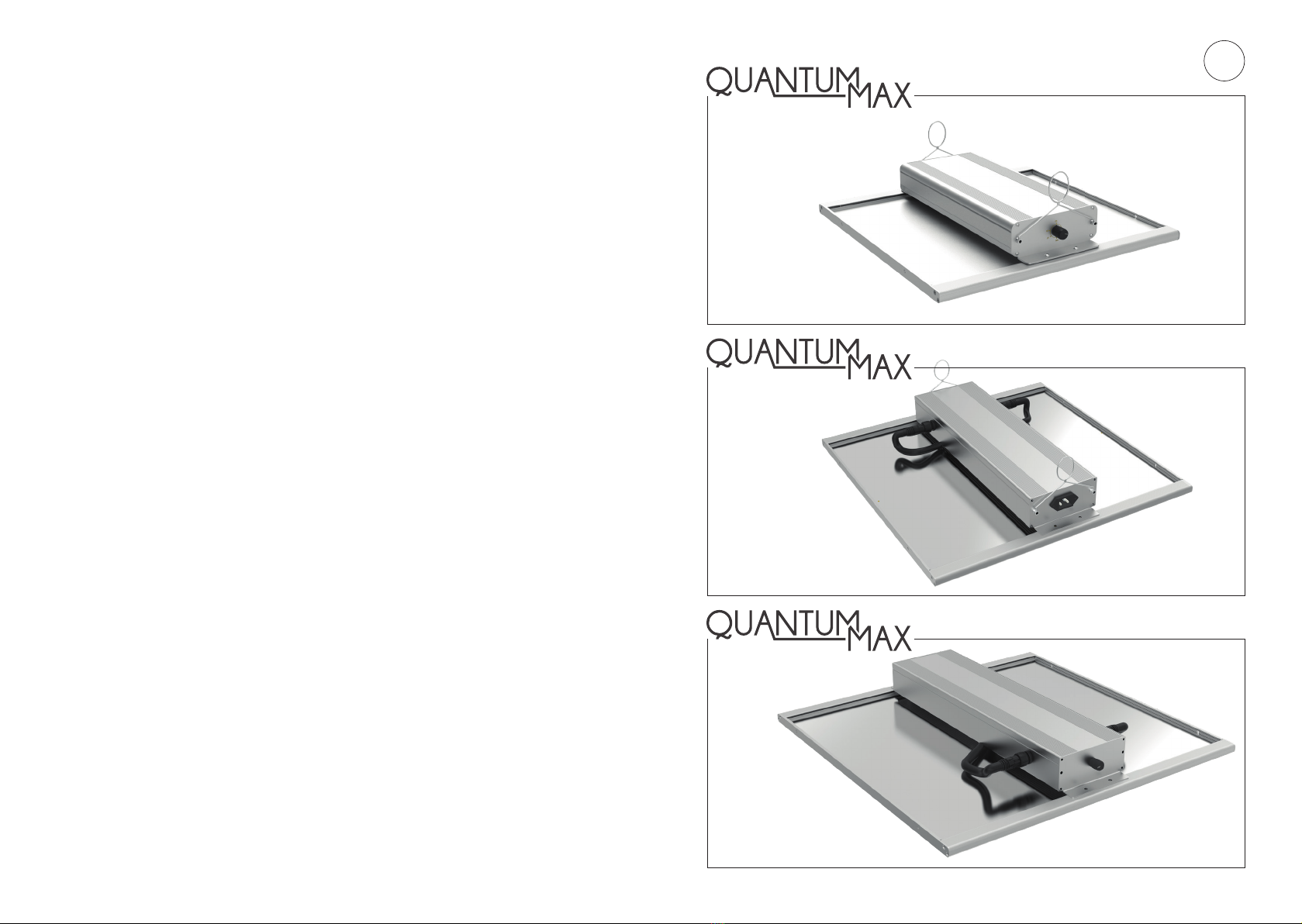

2 x Adjustable hanging kits
FR E N
150W -240W -320W

320W
240W
150W
FR
MANUEL EN FRANÇAIS

1. STRUCTURE DU PRODUIT
2. SPÉCIFICATIONS DU PRODUIT
Veuillez conserver le manuel d’instructions et ne pas le jeter. Cela pourrait s’avérer utile lors du dépannage futur.
Modèle Quantum Max 150 Quantum Max 240 Quantum Max 320
Entrée AC AC 100-277V/50-60HZ
Alimentation électrique Driver LED Inventronics Driver LED Inventronics Driver LED Sosen
Quantité de LED
455xDiodes SMD2835
Samsung + 40x3w
660nm 450nm Diodes
624xDiodes SMD2835
Samsung + 64x3w
660nm 450nm Diodes
1014xDiodes SMD2835
Samsung + 104x3w
660nm 450nm Diodes
Puissance réelle 150 Watts 240 Watts 320 Watts
PPF 375 umol/s 600 umol/s 800 umol/s
Efcacité 2,5 umol/J 2,5 umol/J 2,5 umol/J
Gestion thermique Refroidissement passif
Contrôle Bouton variateur 0-10V
Classement IP IP 65
Dimensions produit 382 x 379 x 68,5 mm 477 x 477 x 68,5 mm 532 x 537.5 x 68,5 mm
Poids net 2.8 Kg 4.0 Kg 5.0 Kg
Température environnement -20° ~ 40°
Environnement de travail Emplacement humide réalisable
LED Smd
Variateur Alimentation
Driver
Pcb
Veuillez conserver le manuel d’instructions et ne pas le jeter. Cela pourrait s’avérer utile lors du dépannage futur.
3. SPECTRE
4. PREPARATION
> Transport : Un transport inadéquat peut nuire ou même endommager la lampe LED et la boîte de boîtier
électrique). En cas de dommage évident ou de portée incomplète de l’approvisionnement, veuillez vous référer
immédiatement à votre fournisseur et à votre entreprise haulage.
> Unboxing : S’il vous plaît manipuler et déballer la lampe LED avec soin! Vériez d’abord le contenu de livraison pour vé-
rier l’exhaustivité. Une liste détaillée de la gamme de produits est contenue sur la couverture intérieure de ce manuel.
Par le transport ou en raison d’un long temps de stockage, les modules LED peuvent être un peu pollués. Par consé-
quent, nous vous recommandons de nettoyer les modules avant chaque utilisation avec un tissu sec et mou.
5. OPERATION
5.1 Mesures de precaution et de sécurité
Avertissements Ce luminaire LED est alimenté à l’électricité (AC100-250V) ! Pour éviter les blessures, nous vous
demandons de renoncer à une mauvaise utilisation !
En cas de dommage sur le cordon d’alimentation, le changement de câble ou de cordon ne peut être effectué que
par le fabricant, son agent de service ou une personne de qualication similaire.
La source lumineuse de ce luminaire n’est pas remplaçable; lorsque la source lumineuse atteint sa n de vie, l’ensemble
du luminaire doit être remplacé.
> N’ouvrez jamais le boîtier de l’appareil ! Cela révoque la garantie de l’appareil et peut induire des risques pour la santé.
5.2 Mise en service
- Suspendez le module à l’endroit voulu à l’aide du kit de suspension ;
- Raccorder le module à l’alimentation électrique ;
- N’actionnez l’appareil LED que suspendu, ou légèrement incliné (environ 20°) ;
- Déployez le luminaire LED à environ 15-50cm (au moins 10cm !) au-dessus de la canopée.
5.3 Utilisation appropriée
N’utilisez pas l’appareil LED verticalement ou comme dispositif d’éclairage à l’envers (contact visuel direct et longue
exposition au l du temps peuvent causer des dommages permanents à votre vue !).
Nous ne vous conseillons pas de déployer l’appareil comme illuminant de pièce. Il est exclusivement conçu et développé
pour la sélection végétale, la culture et l’hibernation. S’il vous plaît assurez-vous que l’appareil LED est exploité hors de
vue et hors de portée des enfants et des animaux pour protéger leurs yeux

320W
240W
E N

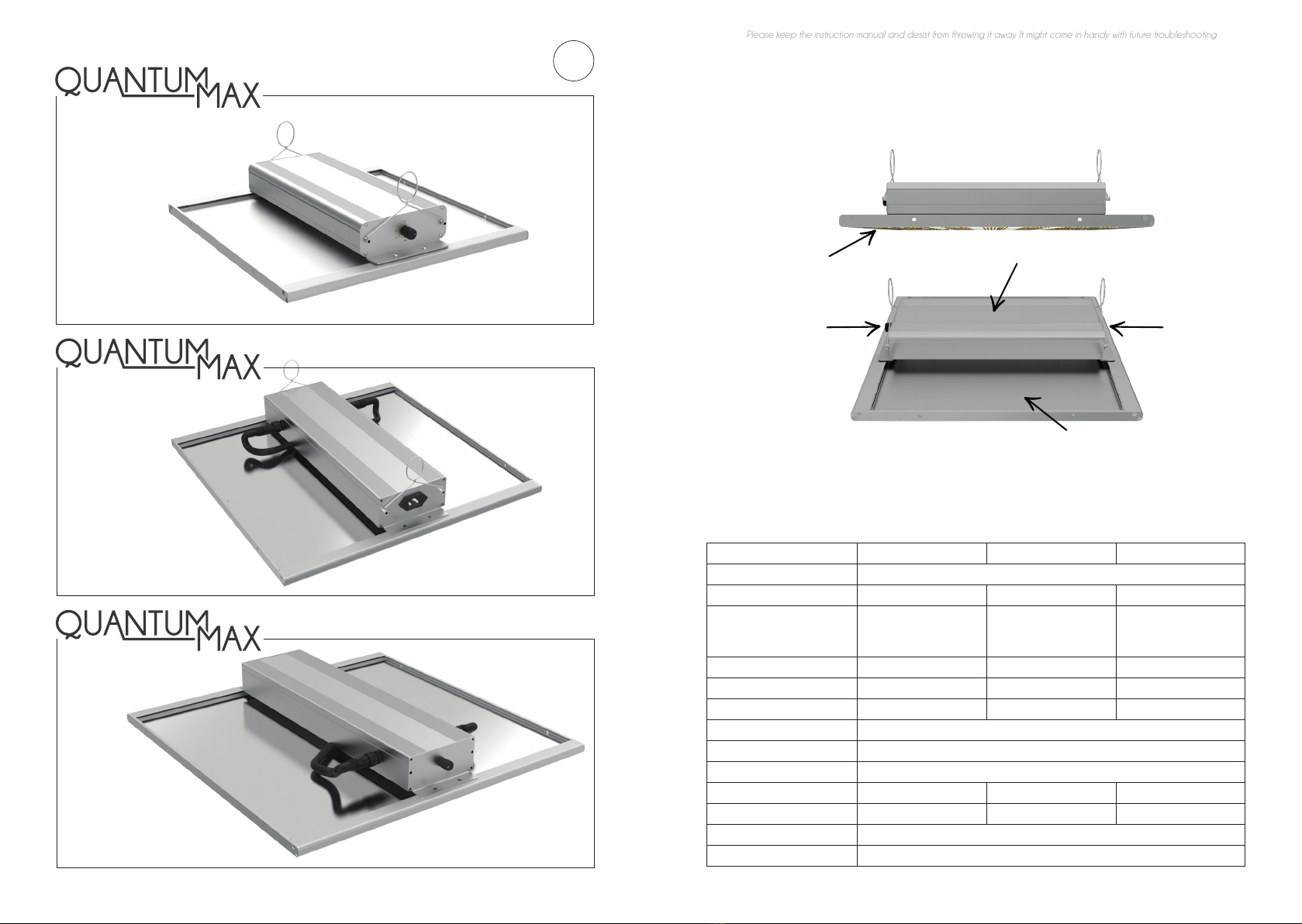

ENGLISH MANUAL 1. PRODUCT STRUCTURE
2. PRODUCT SPECIFICATIONS
Please keep the instruction manual and desist from throwing it away. It might come in handy with future troubleshooting
Model Quantum Max 150 Quantum Max 240 Quantum Max 320
AC Input AC 100-277V/50-60HZ
Power supply Driver LED Inventronics Driver LED Inventronics Driver LED Sosen
LED Quantity
455xDiodes SMD2835
Samsung + 40x3w
660nm 450nm Diodes
624xDiodes SMD2835
Samsung + 64x3w
660nm 450nm Diodes
1014xDiodes SMD2835
Samsung + 104x3w
660nm 450nm Diodes
True power 150 Watts 240 Watts 320 Watts
PPF 375 umol/s 600 umol/s 800 umol/s
Efcacy 2,5 umol/J 2,5 umol/J 2,5 umol/J
Thermal management Passive cooling
Control 0-10V Knob dimming
IP Rating IP 65
Product dimension 382 x 379 x 68,5 mm 477 x 477 x 68,5 mm 532 x 537.5 x 68,5 mm
Net weight 2.8 Kg 4.0 Kg 5.0 Kg
Working temperature -20° ~ 40°
Working environment Damp location workable
Smd LEDs
Dimming Power Input
Driver
Pcb
150W

Please keep the instruction manual and desist from throwing it away. It might come in handy with future troubleshooting.
3. SPECTRUM
4. PREPARATION
> Transportation : Improper transportation may harm or can even cause damage to LED lamp and power housing
box). In case of obvious damage or incomplete scope of supply, please refer to your vendor and Haulage company
immediately.
> Unboxing : Please handle and unbox the LED lamp with care! Check the delivery contents for completeness rst. A
detailed list of the product range is contained on the inner cover in this manual.
Through transport or due to a long storage time, the LED-modules might get a little polluted. Therefore we recom-
mend to clean the modules before each use with a dry and soft tissue.
5. OPERATION
5.1 Safety measures & precaution
Warning : This LED xture is powered with electricity (AC100-250V)! To prevent injury, we ask you to desist from
improper use!
In case of damage on the power cord, the cable or cord change can only be made by the manufacturer, his service
agent or similarly qualied person.
The light source of this luminaire is not replaceable; when the light source reaches its end of life, the whole luminaire shall
be replaced.
> Never open the case of the device! Health hazards await the consumer and the warranty of the device expires.
5.2 Putting into service
Operate the LED xture only horizontally, while hanging or slightly angled (approx. about 20°). Deploy the LED lamp
xture about 15-50cm (at least 10cm!) above the top of the plants.
5.3 Proper use
Do not use the LED xture vertically or as illumination device upside-down (direct eye contact and long exposure over
time may cause permanent damage to your eyesight!).
We don’t advise you to deploy the device as a room illuminant. It is exclusively designed and developed for plant
breeding, cultivation and hibernation. Please ensure that the LED xture is being operated out of sight and out of reach
of children and animals to protect their eyes
CTLite PPFD Testing of 150W Quantum Board LED Grow Light
25 39 50 76 84 78 59 40
25
46 70 112 157 175 156 115 72
37
49 108 215 348 440 361 224 109
52
50 137 325 611 807 654 360 161
75
120cm
Height：30cm
Cover Area: 120cmX120cm
Everage PPFD: 186 umol/m2/S
PPFD Center point: 962 umol/m2/S
120cm
15cm
1
5
c
m
73 153 360 735 962 772 390 145
70
52 112 266 534 713 560 285 126
59
49 86 156 252 314 268 163 67
34
27 43 67 97 116 104 74 47
28
20 24 33 40 42 40 34 24
17
CTLite PPFD Testing of 150W Quantum Board LED Grow Light
50 68 84 99 109 105 89 71 54
65 90 119 145 162 155 124 99 70
81 117 159 208 228 213 167 124 80
87 127 196 260 287 264 207 145 92
120cm
Height：60cm
Cover Area: 120cmX120cm
Everage PPFD: 132 umol/m2/S
PPFD Center point: 304 umol/m2/S
120cm
15cm
1
5
c
m
93 139 204 265 304 281 220 150
101
76 114 169 229 262 249 197 138 88
71 101 137 179 197 185 149 114 83
54 75 96 115 132 123 107 85 59
48 57 67 81 79 77 66 53 42
CTLite PPFD Testing of 150W Quantum Board LED Grow Light
41 58 79 96 101 92 77 54
39
57 82 122 162 179 163 118 86
55
70 129 201 273 307 267 184 115
64
81 152 264 393 446 372 253 148
74
120cm
Height：45cm
Cover Area: 120cmX120cm
Everage PPFD: 159 umol/m2/S
PPFD Center point: 512 umol/m2/S
120cm
15cm
1
5
c
m
91 167 284 441 512 442 303 157
85
81 138 235 370 433 375 256 146
81
70 109 171 249 278 245 175 114
68
46 70 112 139 151 138 109 72
47
37 46 64 72 77 75 62 50 35
