IndoorLED Quantum Max 640W User manual

Manuel d’instruction
Instruction Manual
FR E N
480W - 640W
Contenu du pack Delivery contents
1 x lampe LED horticole - Driver
QUANTUM MAX
1 x LED Grow Light - Driver
QUANTUM MAX
1 x kit de suspension 1 x Hanging kit
2 x crochet de suspension 2 x Hanging hooks
4Xm4*8 visses moletées 4Xm4*8 Thumb Screw
1 x cable d’alimentation 1 x Power cord
1 x manuel d’utilisation 1 x Universal instruction manual
Veuillez conserver le manuel d’instructions et ne pas le jeter. Cela pourrait s’avérer utile lors du dépannage futur.
Please keep the instruction manual and desist from throwing it away. It might come in handy with future trouble shooting.

Modéle
Model Quantum Max 640W Quantum Max 480W
Puissance
Power 640W 480W
Led’s SAMSUNG SMD2835 +
Honglitronic 3535
Quantité de LED
LED quantity
2544 x Diodes SMD2835 Samsung
+ 144 x 3w 660nm 450nm Diodes
1908 x Diodes SMD2835 Samsung
+ 108 x 3w 660nm 450nm Diodes
Dimensions
Products Size (mm) 957X880X90 820X790X90
Poids brut
Gross Weight 15,25 Kg 13,600 Kg
Hauteur recommandée/
canopée
Recommended Height 45-50 cm
Application Chambre de culture / Entrepôts / Fermes verticales / Containers …
Grow in Tent/ Warehouse/ Vertical Farm/Container
Efcacité
Efciency 2,8 umol /J
PPF 1792 μmol/S 1344 μmol/S
Gestion de la chaleur
Thermal Management Refroidissement passif Passive Cooling
Consommation
électrique réelle
Actual power
consumption
640W±5% 480W±5%
Contrôle
Control 0-10V Knob Dimming - Bouton de gradation
AC Input
AC 100-277V/50-60HZ
Angle de faisceau
Beam angle
120 degrés - degrees
Indice de Protection
Protection sign
IP65
Matériaux
Materials
6063 Aviation Aluminum
6063 Aluminium aéronautique
Couleur
Color
Silver - Argent
Alimentation LED
LED power supply Inventronics drivers - Pilotes Inventronics
Manuel
Manual Français - Anglais
Température de
fonctionnement
Operating temperature -20°~ 40°
Durée de vie
Lifetime 50, 000H
SPÉCIFICATION DU PRODUIT
FR

FR
Conseils :
1 - Appuyez sur le bouton BLM pour changer de spectre (oraison/croissance).
Mode :
Indicateur LED allumé = Mode oraison.
Indicateur LED éteint = Mode croissance.
2 - Le bouton de commutation du spectre BLM et le bouton de gradation DIM ne fonctionne-
ront pas lorsque le luminaire est connecté à un contrôleur externe.

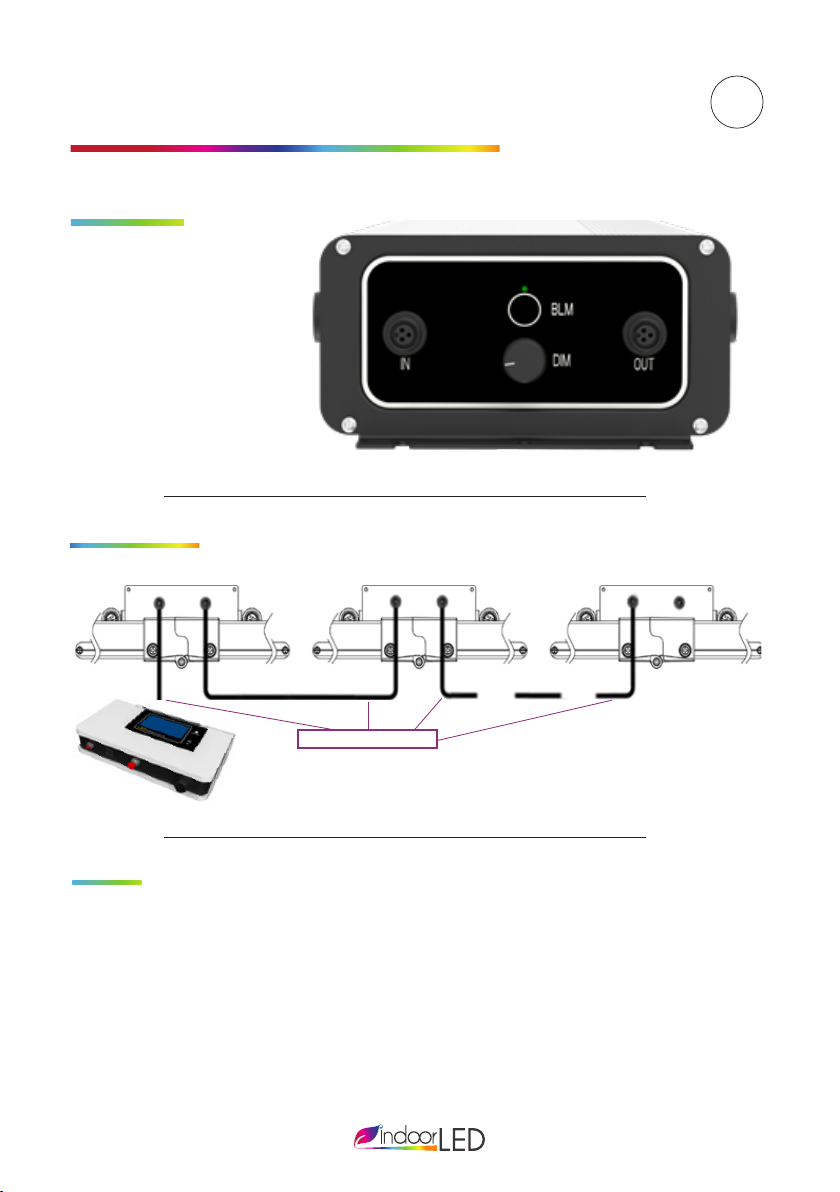

STRUCTURE
Bouton de commutation
spectre de oraison
BLM (Bloom)
Entrée
Signal
Bouton de
gradation DIM
Indicateur LED
Sortie
Signal
Sortie DC
Sortie DC
Cadre Aluminium
Crochets de suspension
en forme de V
Entrée d’alimentation
Boitier
d’alimentation

DOUBLE SPECTRE
FR
Croissance
Floraison

CONTRÔLE
FR
Liaison en guirlande
CONTRÔLE MANUEL
CONTRÔLEUR EXTERNE
FONCTIONS
Utilisez la commande
BLM et DIM pour
contrôler le luminaire
- Réglage de la minuterie.
- Contrôle gradation.
- Réglage des phase de croissance, transition et oraison.
- Programmation du nombre de jour de Croissance, et du nombre de jour de Floraison
(La phase de Transition est xe : 3 jours).
- Pour les installation commerciales, montage en guirlande jusqu’à 256 luminaires.
- Simulation parfaite des levés et couchés de soleil.

APPLICATIONS
FR
PRÉPARATION

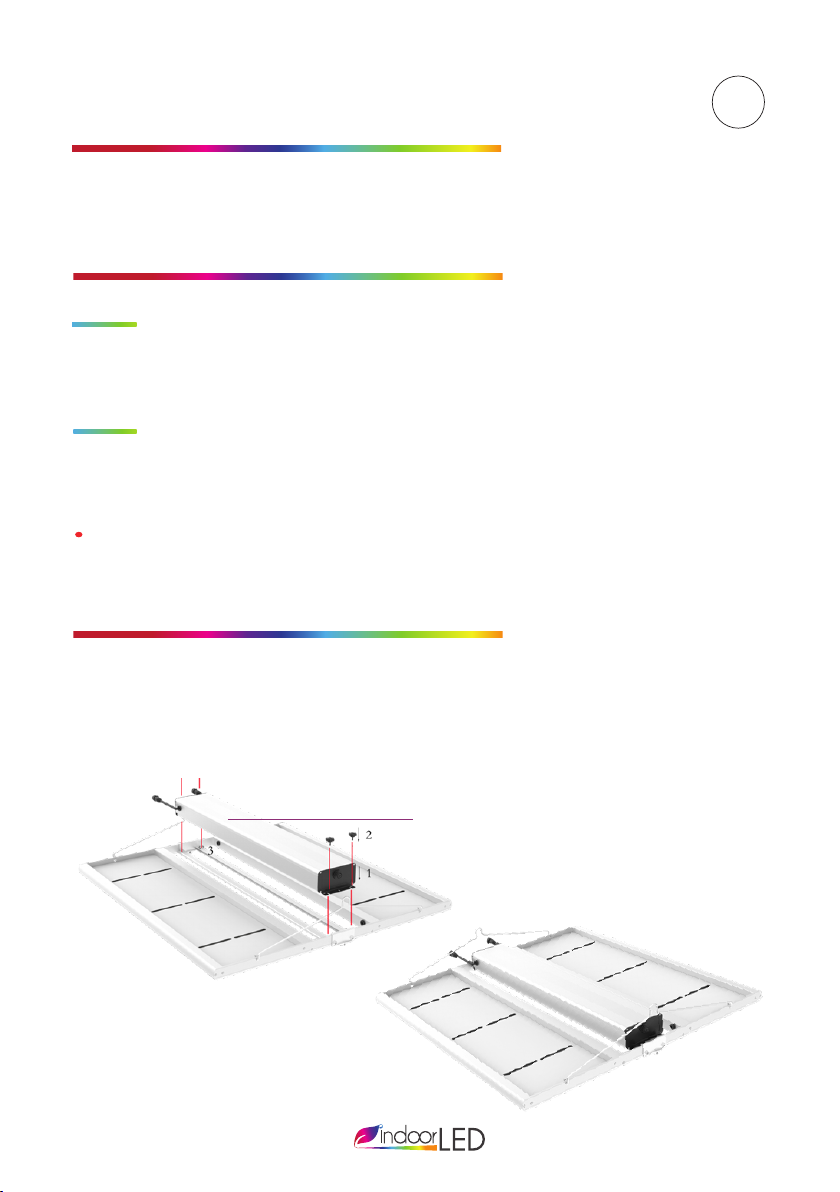

MÉTHODE D’INSTALLATION
- Culture en tente / entrepôt / conteneur.
- Cultures commerciales et domestiques.
Étape 1 : placez le boîtier du boitier d’alimentation au milieu comme le montre l’image.
Étape 2 : utilisez les vis moletées M4X8 et verrouillez l’ensemble du boîtier d’alimentation.
Étape 3: Verrouillez le connecteur DC, accrochez la lumière à l’aide des kits de suspension.
Un transport inapproprié peut endommager la lampe LED et le boîtier d’alimentation. En cas de
dommages évidents ou de livraison incomplète, adressez-vous immédiatement à votre vendeur et à
la société de transport.
Veuillez manipuler et déballer la lampe LED avec soin ! Vériez d’abord que le contenu de la livrai-
son est complet. Une liste détaillée de la gamme de produits est contenue au début de ce manuel.
Lors du transport ou en raison d’une longue durée de stockage, les modules LED peuvent être
un peu pollués. C’est pourquoi nous vous recommandons de nettoyer les modules avant chaque
utilisation avec un chiffon sec et doux.
TRANSPORT
DÉBALLAGE
Avant

PPFD
QUANTUM MAX 480W
QUANTUM MAX 640W
Hauteur : 30
Zone couverte : 120X120 cm
Moyenne PPFD : 552 umol/m2/s
Zone couverte : 160X160 cm
Moyenne PPFD : 363 umol/m2/s
Hauteur : 30
Zone couverte : 120X120 cm
Moyenne PPFD : 761,5 umol/m2/s
Zone couverte : 160X160 cm
Moyenne PPFD : 501 umol/m2/s
FR

PPFD
QUANTUM MAX 480W
QUANTUM MAX 640W
Hauteur : 60
Zone couverte : 120X120 cm
Moyenne PPFD : 389,7 umol/m2/s
Zone couverte : 160X160 cm
Moyenne PPFD : 291 umol/m2/s
Hauteur : 60
Zone couverte : 120X120 cm
Moyenne PPFD : 530 umol/m2/s
Zone couverte : 160X160 cm
Moyenne PPFD : 396 umol/m2/s
FR

PPFD
QUANTUM MAX 480W
QUANTUM MAX 640W
Hauteur : 90
Zone couverte : 120X120 cm
Moyenne PPFD : 272 umol/m2/s
Zone couverte : 160X160 cm
Moyenne PPFD : 221 umol/m2/s
Hauteur : 90
Zone couverte : 120X120 cm
Moyenne PPFD : 353,7 umol/m2/s
Zone couverte : 160X160 cm
Moyenne PPFD : 290 umol/m2/s
FR

FONCTIONNEMENT
FR
Avertissement ! Ce luminaire LED est alimenté en électricité (AC100-250V) ! Pour éviter les blessures,
nous vous demandons de renoncer à une utilisation inappropriée !
N’ouvrez jamais le boîtier de l’appareil !
Des risques pour la santé attendent le consommateur et la garantie de l’appareil expire.
MESURES DE SÉCURITÉ ET PRÉCAUTION
MISE EN SERVICE
UTILISATION APPROPRIÉE
Utilisez le luminaire LED uniquement horizontalement, suspendu ou légèrement incliné
(environ 20° environ). Déployez le luminaire LED à environ 50 cm au-dessus du sommet des plantes
N’utilisez pas le luminaire LED verticalement ou comme dispositif d’éclairage à l’envers (un contact
direct avec les yeux et une longue exposition au l du temps peuvent causer des dommages
permanents à votre vue).
Nous vous déconseillons de déployer l’appareil comme éclairage d’ambiance. Il est exclusivement
conçu et développé pour la sélection végétale, la culture et l’hibernation.
Veuillez vous assurer que le luminaire LED est utilisé hors de la vue et de la portée des enfants et des
animaux pour protéger leurs yeux !

Modéle
Model Quantum Max 640W Quantum Max 480W
Puissance
Power 640W 480W
Led’s SAMSUNG SMD2835 +
Honglitronic 3535
Quantité de LED
LED quantity
2544 x Diodes SMD2835 Samsung
+ 144 x 3w 660nm 450nm Diodes
1908 x Diodes SMD2835 Samsung
+ 108 x 3w 660nm 450nm Diodes
Dimensions
Products Size (mm) 957X880X90 820X790X90
Poids brut
Gross Weight 15,25 Kg 13,600 Kg
Hauteur recommandée/
canopée
Recommended Height 45-50 cm
Application Chambre de culture / Entrepôts / Fermes verticales / Containers …
Grow in Tent/ Warehouse/ Vertical Farm/Container
Efcacité
Efciency 2,8 umol /J
PPF 1792 μmol/S 1344 μmol/S
Gestion de la chaleur
Thermal Management Refroidissement passif Passive Cooling
Consommation
électrique réelle
Actual power
consumption
640W±5% 480W±5%
Contrôle
Control 0-10V Knob Dimming - Bouton de gradation
AC Input
AC 100-277V/50-60HZ
Angle de faisceau
Beam angle
120 degrés - degrees
Indice de Protection
Protection sign
IP65
Matériaux
Materials
6063 Aviation Aluminum
6063 Aluminium aéronautique
Couleur
Color
Silver - Argent
Alimentation LED
LED power supply Inventronics drivers - Pilotes Inventronics
Manuel
Manual Français - Anglais
Température de
fonctionnement
Operating temperature -20°~ 40°
Durée de vie
Lifetime 50, 000H
PRODUCT SPECIFICATION
EN

EN
Warm Tips:
1 - Press the [ Bloom Switch Button ] to switch bloom/veg. Mode.
[ LED Indicator ] on = Bloom Mode
[ LED Indicator ] off = Veg. Mode
2 - [ Bloom Switch Button ] and [ Dimming Knob ] will not function when xture is connected to
external controller.
PRODUCT STRUCTURE
Bloom Switch Button
Signal
Input Dimming
Knob
LED Indicator
Signal
Output
DC Output
DC Output
Aluminum Frame
V Shape
Hanging Hooks
Power Input
Driver
Box

DUAL SPECTRUMS
EN
Vegetation
Bloom

EN
CONTROL
Daisy Chain
MANUAL DIMMING
EXTERNAL CONTROLLER
FUNCTIONS
Use the [Blooming but-
ton] and [Dimming Knob]
control
- Timer setting.
- Dimming control.
- Selection of Veg. phase, transition phase and blooming phase.
- Program how many days for Veg. and how many days for owering
(Transition phase is xed to be 3 days).
- For commercial cultivation, daisy chain max up to 256 units.
- Perfect simulation of Sunrise and Sunset.

APPLICATIONS
Improper transportation may harm orcan even cause damage to LED lamp and power housing box).
In case of obvious damage or incomplete scope of supply, please refer to your vendor and
Haulage company immediately.
Please handle and unbox the LED lamp with care!Check the delivery contents for completeness rst.
A detailed list of the product range is contained on the inner cover in this manual.
Through transport or due to a long storage time, the LED-modules might get a little polluted.
Therefore we recommend to clean the modules before each use with a dryand soft tissue.
EN
PREPARATION
INSTALLATION METHOD
Step 1: Put the driver box in the middle as the picture shows.
Step 2: Use the M4X8 thumb screw and lock the whole driver box.
Step 3: Dock well, lock DC connector, hang the light by hanging kits.
- Growing in tent / warehouse / container.
- Home/Commercial cultivation.
TRANSPORTATION
Before
UNBOXING

PPFD
QUANTUM MAX 480W
QUANTUM MAX 640W
Height : 30
Cover Area : 120X120 cm
Average PPFD : 552 umol/m2/s
Cover Area : 160X160 cm
Average PPFD : 363 umol/m2/s
Height : 30
Cover Area : 120X120 cm
Average PPFD : 761,5 umol/m2/s
Cover Area : 160X160 cm
Average PPFD : 501 umol/m2/s
EN

PPFD
QUANTUM MAX 480W
QUANTUM MAX 640W
Height : 60
Cover Area : 120X120 cm
Average PPFD : 389,7 umol/m2/s
Cover Area : 160X160 cm
Average PPFD : 291 umol/m2/s
Height : 60
Cover Area : 120X120 cm
Average PPFD : 530 umol/m2/s
Cover Area : 160X160 cm
Average PPFD : 396 umol/m2/s
EN

PPFD
QUANTUM MAX 480W
QUANTUM MAX 640W
Height : 90
Cover Area : 120X120 cm
Average PPFD : 272 umol/m2/s
Cover Area : 160X160 cm
Average PPFD : 221 umol/m2/s
Height : 90
Cover Area : 120X120 cm
Average PPFD : 353,7 umol/m2/s
Cover Area : 160X160 cm
Average PPFD : 290 umol/m2/s
EN

OPERATION
EN
Warning! This LED xture is powered with electricity (AC100-250V)! To prevent injury, we ask you to
desist from improper use!
Never open the case of the device! Health hazards await the consumer and the warranty of the
device expires.
SAFETY MEASURES & PRECAUTION
PUNTTING INTO SERVICE
PROPER USE
Operate the LED xture only horizontally, while hanging orslightly angled (approx. about 20°).
Deploy the LED lamp xture about 15-50cm (at least 10cm!)above the top of the plants.
Do not use the LED xture vertically or as illumination deviceupside-down (direct eyecontact and
long exposure over timemay cause permanent damage to your eyesight).
We don’tadvise you to deploy the device as a room illuminant. It isexclusively designed and de-
veloped for plant breeding, cultivationand hibernation.Please ensure that the LED xture is being
operatedout of sight and out of reach of children and animals toprotect their eyes!

Ce produit est conforme aux normes EU applicables
This product complies with all the applicable EU directives
Utilisation en intérieur exclusivement
Indoor use only
Les produits électriques ne doivent pas être jetés avec les produits ménagers. Les produits électriques utilisés doivent être collectés
séparément et éliminés das des points de collecte prévus à cet effet.
Electrical products should not be thrown away with household products. The electrical products used must be collected separately
and disposed of in designated collection points.
DISTRIBUE EN EUROPE PAR :
32 Rue de la Regalle – ZI la Regalle 77181 COURTRY
Tél : [phone] - Fax : [phone]
Made in RPC
